电路分析基础期末试卷

电路分析基础试题及答案一、选择题1. 电路中最基本的两个物理量是：A. 电压和电流B. 电阻和电流C. 电压和电阻D. 电流和功率答案：A2. 欧姆定律描述的是：A. 电压与电流的关系B. 电流与电阻的关系C. 电压与电阻的关系D. 功率与电流的关系答案：A3. 在串联电路中，各电阻上的电压之和等于：A. 电源电压B. 电阻值之和C. 电流值之和D. 功率之和答案：A二、填空题1. 当电路中的电阻增加时，根据欧姆定律，电路中的_________将减小。

答案：电流2. 在并联电路中，各支路的电压_________。

答案：相等3. 功率的基本单位是_________。

答案：瓦特三、简答题1. 请简述基尔霍夫电流定律（KCL）的内容。

答案：基尔霍夫电流定律指出，在任何电路节点上，流入节点的电流之和等于流出节点的电流之和。

2. 什么是超前相位和滞后相位？答案：在交流电路中，当一个信号的波形相对于另一个信号的波形领先时，我们说它具有超前相位。

相反，如果一个信号的波形落后于另一个信号的波形，我们说它具有滞后相位。

四、计算题1. 已知一个串联电路，其中包含两个电阻R1=100Ω和R2=200Ω，电源电压为24V。

求电路中的总电流。

答案：首先计算总电阻R_total = R1 + R2 = 100Ω + 200Ω = 300Ω。

根据欧姆定律，总电流I = V/R_total = 24V / 300Ω =0.08A。

2. 一个并联电路由两个电阻组成，R1=50Ω，R2=150Ω，电源电压为12V。

求通过每个电阻的电流。

答案：首先计算总电阻R_total = (R1 * R2) / (R1 + R2) =(50Ω * 150Ω) / (50Ω + 150Ω) = 56.25Ω。

总电流I_total = V / R_total = 12V / 56.25Ω = 0.214A。

通过R1的电流I1 = V / R1 = 12V / 50Ω = 0.24A。

电路基本分析期末考试卷一、选择题（每题2分，共20分）1. 电路中基本元件的伏安特性是描述元件电压与电流关系的曲线，以下哪种元件的伏安特性是线性的？A. 电阻B. 电容C. 电感D. 二极管2. 在串联电路中，各元件的电流关系是什么？A. 电流相等B. 电流不等C. 电压相等D. 电阻相等3. 欧姆定律描述了电阻、电流和电压之间的关系，其数学表达式是：A. V = IRB. V = I + RC. I = V + RD. I = V - R4. 基尔霍夫电流定律（KCL）适用于：A. 所有电路B. 仅直流电路C. 仅交流电路D. 仅线性电路5. 一个电路中，总功率等于：A. 所有电阻的功率之和B. 所有电压的功率之和C. 所有电流的功率之和D. 所有电源的功率之和二、填空题（每空1分，共10分）6. 电路中最基本的元件有________、________和________。

7. 当电路中的电阻为纯电阻时，电路的功率因数为________。

8. 电容元件的储能公式为________，电感元件的储能公式为________。

9. 根据基尔霍夫电压定律（KVL），在任何闭合回路中，沿着回路的________等于________。

10. 一个电路的频率响应是指电路对不同频率信号的________。

三、简答题（每题5分，共20分）11. 解释什么是叠加定理，并给出一个应用叠加定理的例子。

12. 什么是戴维南定理，它在电路分析中有什么作用？13. 说明什么是谐振电路，并描述其在电路中的作用。

14. 什么是功率因数，它对电路的效率有什么影响？四、计算题（每题15分，共30分）15. 给定一个由三个电阻R1=100Ω，R2=200Ω，R3=300Ω串联组成的电路，求电路的总电阻和总电流，假设电源电压为24V。

16. 考虑一个RLC串联电路，其中R=10Ω，L=0.5H，C=1/(1600π)F，电源频率为50Hz。

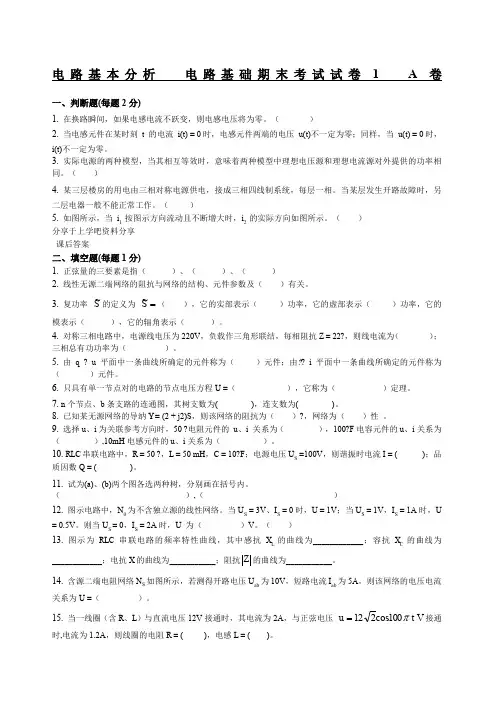

电路基本分析 电路基础期末考试试卷1 A 卷一、判断题(每题2分)1. 在换路瞬间，如果电感电流不跃变，则电感电压将为零。

（ ）2. 当电感元件在某时刻 t 的电流 i (t ) = 0时，电感元件两端的电压 u (t )不一定为零；同样，当 u (t ) = 0时，i (t )不一定为零。

3. 实际电源的两种模型，当其相互等效时，意味着两种模型中理想电压源和理想电流源对外提供的功率相同。

（ ）4. 某三层楼房的用电由三相对称电源供电，接成三相四线制系统，每层一相。

当某层发生开路故障时，另二层电器一般不能正常工作。

（ ）5. 如图所示，当 i 1 按图示方向流动且不断增大时，i 2 的实际方向如图所示。

（ ）分享于上学吧资料分享课后答案二、填空题(每题1分)1. 正弦量的三要素是指（ ）、（ ）、（ ）2. 线性无源二端网络的阻抗与网络的结构、元件参数及（ ）有关。

3. 复功率 ~S 的定义为 ~S =（ ），它的实部表示（ ）功率，它的虚部表示（ ）功率，它的模表示（ ），它的辐角表示（ ）。

4. 对称三相电路中，电源线电压为220V ，负载作三角形联结，每相阻抗Z = 22?，则线电流为（ ）；三相总有功功率为（ ）。

5. 由q ? u 平面中一条曲线所确定的元件称为（ ）元件；由?? i 平面中一条曲线所确定的元件称为（ ）元件。

6. 只具有单一节点对的电路的节点电压方程U =（ ），它称为（ ）定理。

7. n 个节点、b 条支路的连通图，其树支数为( )，连支数为( )。

8. 已知某无源网络的导纳Y = (2 + j2)S ，则该网络的阻抗为（ ）?，网络为（ ）性 。

9. 选择u 、i 为关联参考方向时，50 ?电阻元件的 u 、i 关系为（ ），100?F 电容元件的u 、i 关系为（ ）,10mH 电感元件的u 、i 关系为（ ）。

10. RLC 串联电路中，R = 50 ?，L = 50 mH ，C = 10?F ；电源电压U S =100V ，则谐振时电流I = ( )；品质因数Q = ( )。

电路分析基础试题及答案一、选择题（每题2分，共20分）1. 电路中电流的参考方向与实际方向相反，电流的计算结果为：A. 正值B. 负值C. 零D. 无法确定答案：B2. 在电路分析中，理想电压源的内阻为：A. 0欧姆B. 无穷大欧姆C. 1欧姆D. 任意值答案：A3. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A4. 电路中并联电阻的总电阻值与各并联电阻的关系是：A. 总电阻等于最小电阻B. 总电阻大于任一并联电阻C. 总电阻小于任一并联电阻D. 总电阻等于所有并联电阻之和答案：C5. 基尔霍夫电流定律（KCL）表明：A. 进入节点的电流之和等于离开节点的电流之和B. 离开节点的电流之和等于进入节点的电流之和C. 进入节点的电流之和不等于离开节点的电流之和D. 离开节点的电流之和不等于进入节点的电流之和答案：A6. 基尔霍夫电压定律（KVL）表明：A. 沿着任意闭合回路的电压之和等于零B. 沿着任意闭合回路的电压之和大于零C. 沿着任意闭合回路的电压之和小于零D. 沿着任意闭合回路的电压之和可以是任意值答案：A7. 在RLC串联电路中，当电阻R、电感L和电容C的阻抗相等时，电路处于：A. 谐振状态B. 并联谐振状态C. 串联谐振状态D. 非谐振状态答案：C8. 电感元件的电压与电流的关系是：A. V = L(di/dt)B. V = L(di/dt)^2C. V = L(di/dt)^-1D. V = L(di/dt)^1/2答案：A9. 电容元件的电压与电流的关系是：A. V = 1/C ∫i dtB. V = C ∫i dtC. V = 1/C iD. V = C di/dt答案：A10. 理想变压器的变比为：A. 原副线圈匝数之比B. 原副线圈匝数之和C. 原副线圈匝数之差D. 原副线圈匝数的倒数答案：A二、填空题（每题2分，共20分）1. 当电路中的电阻R为10欧姆，电流I为0.2A时，电压V等于________V。

电路分析期末考试试卷及参考答案装订线考试科目：电路分析试卷类别： A 卷考试时间：120 分钟________________系级班姓名学号毛题号一二三总分分数得分评卷人一．选择题：本大题共10 个小题，每小题 2 分，共20分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

内1、图 1 所示电路中，已知电流I 3 A ，则 a、 b 两端的电压 U =___________。

A ）－ 10V B） 10V C） 50V D ）－ 20V2、图 2 所示电路中，已知元件 A 放出功率 10W ，则电流I =___________ 。

请B ） 2A C）－1A D ） 5AA ） 1Aa 10Ω＋I －I勿 AU 20V－ b ＋＋－10V图 1 图 2答3、电路如图 3 所示， 10Ω电阻吸收的功率为 ___________。

A ） 1WB ） 0. 9W C） 10W D ） 3W4、图 4 所示电路原来处于稳态，i s 2 cos 2t A 。

t 0 时开关闭合，则换路瞬间的电感电流 i L (0 ) 为 __________。

题B ） 0.5A C） cos2t A D ） 2 cos2t AA ） 1A- 1 -2Ω＋1Ai s S12V 10Ω2H＋2Ω－9V t=0i L－图 3 图 45、一个 2A 的电流源对初始储能为0 的 0.1F 电容充电 5 秒钟后，则该电容获得的能量为__________ 。

A ） 50JB ） 500J C） 100J D ） 0J6、某电路的阻抗为Z 10 j 5 ，则该电路的导纳Y 的实部为 __________ 。

A ） 0.2SB ） 0.08S C） 0.04S D） 0.1S7、若 RLC 串联电路的谐振频率为 f 0 1000Hz ，则当频率为 900Hz 的正弦电压源激励时，该电路呈 __________。

电路分析基础试题及答案一、单项选择题（每题2分，共20分）1. 在电路中，电压与电流的关系遵循欧姆定律，欧姆定律的公式是：A. V = IRB. V = I/RC. I = V/RD. I = VR答案：A2. 电路中电阻的单位是：A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）答案：A3. 串联电路中总电阻的计算公式是：A. R_total = R1 + R2B. R_total = R1 * R2C. R_total = R1 / R2D. R_total = R1 - R2答案：A4. 并联电路中总电流的计算公式是：A. I_total = I1 + I2B. I_total = I1 * I2C. I_total = I1 / I2D. I_total = I1 - I2答案：A5. 电路中的功率计算公式是：A. P = VIB. P = V^2/RC. P = I^2RD. P = V/I答案：A6. 交流电路中，电感的阻抗与频率的关系是：A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率成二次方关系答案：A7. 电路中，理想电压源的内阻是：A. 有限值B. 零C. 无穷大D. 负值答案：B8. 电路中，理想电流源的输出电流是：A. 恒定值B. 零C. 无穷大D. 负值答案：A9. 电路中，二极管的正向导通电压通常为：A. 0.7VB. 1.5VC. 2.5VD. 3.3V答案：A10. 电路中，三极管的放大作用是通过控制：A. 基极电流B. 集电极电流C. 发射极电流D. 电源电压答案：A二、多项选择题（每题3分，共15分）1. 电路中，以下哪些元件是无源元件：A. 电阻器B. 电容器C. 电感器D. 电源答案：A、B、C2. 电路中，以下哪些元件是被动元件：A. 电阻器B. 电容器C. 二极管D. 晶体管答案：A、B、C3. 电路中，以下哪些元件可以存储能量：A. 电阻器B. 电容器C. 电感器D. 二极管答案：B、C4. 电路中，以下哪些元件具有非线性特性：A. 电阻器B. 二极管C. 晶体管D. 电容器答案：B、C5. 电路中，以下哪些元件可以作为信号放大器：A. 电阻器B. 二极管C. 三极管D. 电容器答案：C三、填空题（每题2分，共20分）1. 在电路中，电流的单位是________。

《电路基本分析》期末试卷班级学号姓名成绩。

一、填空题。

（每题1分，共35分）1、三相电路系统由和连接组成，其中有联结、联结、联结和联结。

2、相位的次序成为。

可以分为顺序和。

3、一个满足狄里赫利条件的周期函数，可以分解为；对于非正弦周期电压和电流激励下的线性电路，其分析和计算的理论基础是和。

4、写出一阶电路解法通论（三要素法）的公式是f(t)= 。

其中三要素分别是（写符号）、、。

5、一阶电路的响应分类为、和。

6、和是动态电路分析中常用的函数。

7、二阶RLC电路的零输入响应有三种情况：情况，情况和情况。

8、线性动态电路的全响应总可以分解为分量与分量之和，或分解为响应与响应之和；也可以分解为和。

9、当四端望给的四个端钮满足二端口条件时，称为。

10、输入和输出端口的电压和电流有四个量，可以有六个网络方程，相应的可以得到种网络参数，其中常用的有、、、四种。

二、问答题。

（任选三题为B卷，全部完成为A卷，共15分）1、解释三相电路中的相电压和线电压。

2、说明非正弦周期量产生的三种情况。

3、解释谐波分析。

4、说明动态过程产生的条件。

5、简述换路定律并写出相应的公式。

三、作图题。

（每题10分，共20分）1、画出非正弦周期函数中的两种。

2、画出三相负载的两种连接方式。

四、计算题。

（每题6分，共30分）1、已知在一电路中，电路两端的电压为u= v，电路中的电流为i= A，求电压电流的有效值，以及电路的有功功率。

2、已知E=12V，R1=20K欧姆，R2=10K欧姆，C=30uF，开关S闭合前电容两端电压为零。

求当S闭合后Uc的表达式。

3、有一三相负载的有功功率为20KW，无功功率为16Kvar，求该负载的功率因数。

4、星形连接的三相电源的B相电压Ubn=240COS（wt--165°）V，求其他两相的相电压和另三个线电压的瞬时表达式。

5、知三相对称电路作Y—Y联结，电源的相电压，阻抗，求此时负载的相电压，相电流，线电压，线电流和总电路的P，Q，S。

《电路分析基础》模拟试卷1一、单选题（30题，每题1分，共30分），答案写在下表中1.基尔霍夫定律（Σi＝0和Σu＝0）可以适用的电路类型为（）（A）只适用于直流电路；（B）只适用于正弦交流电路；（C）只适用于动态电路；（D）可适用于任何电路。

2.基尔霍夫电流定律（Σi＝0）应用于电路中的（）（A）支路；（B）节点；（C）回路；（D）网孔。

3.若把电路中的参考点由原来电位较低的点改选为电位较高的点，则电路中各点的电位比原来（）（A）升高；（B）降低；（C）不变；（D）不能确定。

4．在如题4图所示直流电路中，根据基尔霍夫节点电流定律可确定电路中电流I的大小为（）（A）I＝0 A；（B）I＝0.5 A；（C）I＝1 A；（D）I＝10 A。

5．如题5图所示直流电路，当开关S断开时电压表V读数为10 V，当开关S闭合时电压表V读数为5 V，则U S和R S的值分别为（）（A）U S =5 V，R S =5 Ω；（B）U S =5 V，R S =10 Ω；（C）U S =10 V，R S =5 Ω；（D）U S =10 V，R S =10 Ω。

10IR L10 Ω单选题4电路图单选题5电路图6．理想电压源的内阻R S的大小是（）（A）内阻为零；（B）内阻为无穷大；（C）内阻的大小由外电路来确定；（D）不能确定。

7．如题7图所示直流电路，若用支路电流法解题，则下列式子正确的是（）（A）I1+I2+I3=0 ；（B）I1R1+I3R3+U1=0 ；（C）I2R2+I3R3－U2=0 ；（D）I1R1－I2R2+U2+U1=0 。

U 22S单选题7电路图 单选题8电路图8．如题8图所示直流电路，R 1和R 2值均未知。

根据叠加定理，当3 A 电流源单独作用时，U R2＝4 V ；当12 V 电压源单独作用时，U R2＝4 V 。

则R 2的值为（ ） （A ）2 Ω ； （B ）4 Ω ； （C ）8 Ω ； （D ）16 Ω 。

电路分析考卷一、填空题（5小题，每小题2分，共10分）1．已知某电阻元件在非关联参考方向下的电压、电流分别为R U 、R I ，则此电阻元件吸收的功率R P =------------。

2．理想变压器是即时性元件，无记忆功能，不储存能量，唯一的计算参数为：————— 。

3．使用叠加定理求解电路，当令某一激励源单独作用时，其它激励源应置零，即独立电压源用 （开路或短路）代替，独立电流源用 （开路或短路）代替 二、单项选择题（共8小题，每小题2分，共计16分）6．如图所示电路，电阻ab R 为（ ）A 2ΩB 4ΩC 6ΩD 3Ω图67. 如图7所示，电路中产生功率的元件是：（ ）A 仅是电压源B 仅是电流源C 电压源和电流源都产生功率D 确定的条件不足图78．如图8所示电路，电压源和电流源释放的功率分别为（ ）A 12W ，-4WB –12W ，4WC 12W ，4WD –12W ，-4W图89．如图9所示电路，开关K 断开前，电路已稳态。

t =0时断开开关，则u (0+)为（ ） A 0V B 3V用4．正弦信号的三个基本要素指的是 、 和 。

5．RLC 串联电路谐振条件的数学表达式为：——————————。

10V +- 1A20ΩC 6VD –6V图910．如图10所示电路，其时间常数τ为（ ）A C R 2BC R R R R 2121+C2R C DC R R R R 2121+ 图10 11．如图11所示电路，I 1=9A ，I 2=8A ，I 3=3A ，则电流I 为（ ）A 14AB 10AC 20AD 4A图1112. 如图12所示, 电源角频率ω=5rad/s ，则阻抗Z ab 等于：（ ）A 2-j0.5ΩB 2-j2ΩC 2+j2ΩD 4+j2Ω图12 13．如图13所示电路，)30cos(100)(︒-=t t u ωV ，)30cos(20)(︒+=t t i ωA ，则网络N 0的有功率P 为（ ）A 500WB 1000WC 2000WD 4000W三、判断题（每小题2分，共8分）图1314．电压源不允许短路，否则将产生很大电流而损坏电源。

电路分析期末考试试题一、填空题1、若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为。

2、若电路的支路数为b ，节点数为n ，则独立的KCL方程数为，独立的KVL方程数为。

3、如果两个二端网络端口的完全相同，则这两个二端网络等效。

4、实际电压源与理想电压源的区别在于实际电压源的内阻。

5、换路定则是分析电路暂态过程时遵循的规律，用公式表示为和。

6、若一个正弦电压的瞬时表达式为311cos(100πt+45°)V，则它的周期T 为，电压有效值为。

7、RLC串联回路发生谐振时，电路呈性，此时电路中电流的有效值，回路的谐振频率为。

8、当两个电流在互感线圈中产生的磁通方向时，两个电流流入或流出的两个端子称为。

9、在对称三相负载的星形连接电路中，线电压与相电压的关系为，线电流与相电流的关系为。

10、对称三相电路的平均功率为，无功功率为。

11、线性有源二端网络与一可变负载R L相连接，当负载满足时，负载获得最大功率，最大功率为。

12、一只标有额定电压20V、额定功率1W的灯泡。

现接在10V的电源下使用，则其阻值为，实际电流是，实际消耗的功率为。

13、电流源I S=5A，r0=2Ω，若变换成等效电压源，则E= ，r0= .14、正弦交流电U=220V，I=5A，f=50Hz，φu=-30°，φi=-45°，则电压解析，u(t)= V，电流解析式i(t)= A，电压与电流之间的相位差φ= 。

滞后。

15、三相四线制供电线路可以提供两种电压，火线与零线之间的电压叫做，火线与火线之间的电压叫做。

16、对纯电感元件而言，其两端的正弦电压和流过的正弦电流的相位关系是。

17、在满足一定的条件下，换路一瞬间，电感不能突变，电容不能突变。

18、为了描述电感元件与电源进行能量交换的，定义无功功率Q L= 。

19、当两个电流在互感线圈中产生的磁通方向时，两个电流流入或流出的两个端子称为同名端。

20、在线性电路叠加定理分析中，不作用的独立电流源应将其 。

《电路分析基础》期末考试试卷非统考科目一、判断题（每题5分共100分）1．负载在额定功率下的工作状态叫满载。

[判断题] *对(正确答案)错2．电流方向不随时间而变化的电流叫稳恒电流。

[判断题] *对错(正确答案)3．如果把一个6V的电源正极接地，则其负极为-6V。

[判断题] *对(正确答案)错4．电路中某点的电位值与参考点选择的无关。

[判断题] *对错(正确答案)5．电路中某两点间电压的正负，就是指这两点电位的相对高低。

[判断题] *对(正确答案)6．导体的长度增大一倍，则其电阻也增大一倍。

[判断题] *对(正确答案)错7．电源电动势的大小由电源本身性质决定，与外电路无关。

[判断题] *对(正确答案)错8．公式可以写成，因此可以说导体的电阻与它两端的电压成正比，与通过它的电流成反比。

[判断题] *对错(正确答案)9．在电源电压一定的情况下，负载大就是指大负载。

[判断题] *对错(正确答案)10．电源电动势等于内外电压之和。

[判断题] *对(正确答案)错11．当电源的内电阻为零时，电源电动势的大小就等于电源端电压。

[判断题] *对(正确答案)12．短路状态下，短路电流很大，电源的端电压也很大。

[判断题] *对错(正确答案)13．开路状态下，电路的电流为零，电源的端电压也为零。

[判断题] *对错(正确答案)14．电池存放久了，用万用表测量电压为1.4V，但接上灯泡却不发光，这主要是电源电动势变小了。

[判断题] *对错(正确答案)15．全电路电路中，若负载电阻变大，端电压将下降。

[判断题] *对错(正确答案)16．一般来说，负载电阻减小，则电路输出的功率增加，电源的负担加重。

[判断题] *对(正确答案)错17．通过电阻上的电流增大到原来的2倍时，它所消耗的功率也增大到原来的2倍。

[判断题] *对错(正确答案)18．把“110 V/50 W”的灯泡接在220 V电压上时，功率还是50 W。

完整版电路分析期末考试试卷题目一：1. 简述电路分析的基本原理及步骤。

题目二：2. 论述电阻、电流和电压的基本概念，并给出计算公式。

题目三：3. 描述并解释串、并联电路的特点及计算方法。

题目四：4. 根据欧姆定律和基尔霍夫定律，分别解析并计算简单电路中电阻、电流和电压的关系。

题目五：5. 通过示波器观察电路中的波形，解释并比较正弦波、方波和脉冲波的特点。

题目六：6. 分析并计算RLC电路中的共振频率，以及频率变化对电流和电压的影响。

==================================================== ================================================正文：题目一：电路分析的基本原理及步骤电路分析是研究电路中电流、电压和功率等参数之间关系的过程。

其基本原理是建立在欧姆定律和基尔霍夫定律的基础上，通过对电路拓扑结构和元件特性进行分析，求解电流、电压和功率等相关参数。

电路分析的步骤主要包括：确定电路的拓扑结构、列出方程组、求解方程组并计算所需的参数。

题目二：电阻、电流和电压的基本概念及计算公式电阻是电路中阻碍电流流动的元件，以符号R表示，单位是欧姆（Ω）。

电流是电荷在单位时间内通过导体的数量，以符号I表示，单位是安培（A）。

电压是电路两个点之间的电势差，以符号V表示，单位是伏特（V）。

根据欧姆定律，电阻与电流、电压之间存在线性关系，计算公式如下：V = IR，I = V/R，R = V/I题目三：串、并联电路的特点及计算方法串联电路是指电流只有一条路径依次通过各个元件的电路。

串联电路的特点是电流在各个元件之间保持一致，而电压会分摊到各个电阻上。

计算串联电路中总电阻的方法是将各个电阻直接相加。

并联电路是指电压相同的两个元件之间形成分支，电流通过各个元件后重新汇集的电路。

并联电路的特点是电压在各个元件之间保持一致，而电流会分摊到各个支路上。

电路基础期末试题及答案一、选择题1.下列选项中，直流电流的特点是：A. 频率稳定B. 方向恒定C. 值恒定D. 周期恒定答案：B. 方向恒定2.在电路中，电流的单位是：A. 欧姆（Ω）B. 安培（A）C. 伏特（V）D. 瓦特（W）答案：B. 安培（A）3.串联电路中，电流的值：A. 相等B. 不相等C. 可能相等，也可能不相等D. 和电压大小有关答案：A. 相等4.并联电路中，电压的值：A. 相等B. 不相等C. 可能相等，也可能不相等D. 和电流大小有关答案：A. 相等二、填空题1.根据欧姆定律，电阻的计算公式是 ____。

答案：U = R × I2.一个电路中，电压为6V，电阻为3Ω，计算电流的大小是 ____。

答案：2A3.一个电压为12V的电池连接在一个电阻为4Ω的电路中，计算电流的大小是 ____。

答案：3A4.一个电阻为10Ω的电路中通过电流为2A，计算电压的大小是____。

答案：20V三、简答题1.什么是串联电路和并联电路？它们有何区别？答案：串联电路是将多个电器或元件按照顺序连接起来，它们共享同一个电流。

而并联电路是将电器或元件连接在一起，它们共享相同的电压。

串联电路中，总电流等于各个电器或元件的电流之和；并联电路中，总电压等于各个电器或元件的电压之和。

串联电路中，电流在各个电器或元件之间是相等的，但电压会分配到各个电器或元件上；并联电路中，电压在各个电器或元件之间是相等的，但电流会分配到各个电器或元件上。

2.请解释电阻和导体的概念。

答案：电阻是指物质对电流流动的阻碍程度，它是电流通过某一物质时产生的电压和电流之比。

电阻的单位是欧姆（Ω）。

导体是指能够允许电流流动的物质，它对电流具有较低的电阻。

导体通常是金属或其他具有良好导电性的物质。

四、计算题1.一个电路中有两个电阻，分别为5Ω和10Ω。

电源的电压为12V。

请计算：a) 两个电阻串联时的总电阻；b) 两个电阻串联时的电流大小；c) 两个电阻并联时的总电阻；d) 两个电阻并联时的电流大小。

《电路分析基础》模拟试卷1一、单选题（30题，每题1分，共30分），答案写在下表中1.基尔霍夫定律（Σi＝0和Σu＝0）可以适用的电路类型为（）（A）只适用于直流电路；（B）只适用于正弦交流电路；（C）只适用于动态电路；（D）可适用于任何电路。

2.基尔霍夫电流定律（Σi＝0）应用于电路中的（）（A）支路；（B）节点；（C）回路；（D）网孔。

3.若把电路中的参考点由原来电位较低的点改选为电位较高的点，则电路中各点的电位比原来（）（A）升高；（B）降低；（C）不变；（D）不能确定。

4．在如题4图所示直流电路中，根据基尔霍夫节点电流定律可确定电路中电流I的大小为（）（A）I＝0 A；（B）I＝0.5 A；（C）I＝1 A；（D）I＝10 A。

5．如题5图所示直流电路，当开关S断开时电压表V读数为10 V，当开关S闭合时电压表V读数为5 V，则U S和R S的值分别为（）（A）U S =5 V，R S =5 Ω；（B）U S =5 V，R S =10 Ω；（C）U S =10 V，R S =5 Ω；（D）U S =10 V，R S =10 Ω。

10IR L10 Ω单选题4电路图单选题5电路图6．理想电压源的内阻R S的大小是（）（A）内阻为零；（B）内阻为无穷大；（C）内阻的大小由外电路来确定；（D）不能确定。

7．如题7图所示直流电路，若用支路电流法解题，则下列式子正确的是（）（A）I1+I2+I3=0 ；（B）I1R1+I3R3+U1=0 ；（C）I2R2+I3R3－U2=0 ；（D）I1R1－I2R2+U2+U1=0 。

U 22S单选题7电路图 单选题8电路图8．如题8图所示直流电路，R 1和R 2值均未知。

根据叠加定理，当3 A 电流源单独作用时，U R2＝4 V ；当12 V 电压源单独作用时，U R2＝4 V 。

则R 2的值为（ ） （A ）2 Ω ； （B ）4 Ω ； （C ）8 Ω ； （D ）16 Ω 。

- 1 -《电路分析基础》期末试卷(A)一．是非题（10小题，每题2分，共20分）1. 当元件两端电压与通过元件的电流取关联参考方向时，且通过计算功率为正，则该元件是发出功率。

（ ）2. 诺顿定理可将复杂的有源线性二端口电路等效为一个电流源与电阻并联的 电路模型。

（ ）3. 叠加定理适用任何电路，电压、电流、功率都可叠加。

（ ）4. 各种等效变换，“等效”二字的含义是对内、外部电路都等效。

( )5. 电容元件和电感元件消耗的平均功率总为零，电阻元件消耗的无功功率总为零。

（ ）6. 有功功率和无功功率都满足功率守恒定律，视在功率不满足功率守恒定律。

（ ）7. 若电压与电流取关联参考方向，则感性负载的电压相量一定滞后其电流相量。

（ ）8. 两个同频率正弦量的相位差等于他们的初相位之差，是一个与时间无关的常数。

（ ） 9. 对于RLC 串联电路，发生谐振时，电路阻抗最小，且为电阻性。

（ ） 10.倍。

( ) 二．单项选择题（10小题，每题3分，共30分）1. 已知一个4S U V =的理想电压源与一个2R =Ω的电阻相串联， 则这个串联电路对外电路来讲，可用（ ）来进行等效。

（A ）s 的理想电压源（B ）2=s I A 的理想电流源与2R =Ω电阻相串联的电路 （C ）2s I A =的理想电流源（D ）2s I A =的理想电流源与2R =Ω电阻相并联的电路2. 2-2图所示电路中，（ ）。

（A ）2Ω （B ）3Ω （C ）4Ω （D ）5Ω2-2图3．三个阻值相等电阻R ，若由∆联结变换成Y 联结，则Y R 为（ ）。

（A ）13R ∆ （B ）12R ∆ （C ）R ∆ （D ）3R ∆ 4．已知一个10s I A =的理想电流源与一个2R =Ω的电阻相串联，则这个串联电路的等效电路可用（ ）表示（A ）20=s U V 的理想电压源 （B ）10s I A =的理想电流源（C ）5s U V =的理想电压源与2R =Ω电阻相串联的电路 （D ）20=s U V 的理想电压源与10R =Ω电阻相并联的电路 5. 电阻的串联作用是（ ）。

电路分析期末试题及答案第一题：简答题（20分）考察内容：电路分析基础知识答案：1. 什么是电路分析？电路分析是指通过分析和计算电路中各个元件之间的电流、电压和功率等关系，来研究电路的性质和特点。

2. 什么是欧姆定律？欧姆定律是指在电流通过某些导体时，电流与电压成正比例关系。

它可以用数学公式表示为V = IR，其中V表示电压，I表示电流，R表示电阻。

3. 什么是电压分压？电压分压是指在一个电路中，通过合理的串联或并联连接电阻，以降低或提高一部分电压。

4. 什么是电流分流？电流分流是指在一个电路中，通过合理的并联或串联连接电阻，以分配电流，使部分电流绕过某些元件。

5. 什么是戴维南定理？戴维南定理是指将电路中的各个电阻和电源转化为等效电动势和等效电阻，从而简化电路分析。

6. 什么是欧姆定律？欧姆定律是指在电流通过某些导体时，电流与电压成正比例关系。

它可以用数学公式表示为V = IR，其中V表示电压，I表示电流，R表示电阻。

7. 什么是电压分压？电压分压是指在一个电路中，通过合理的串联或并联连接电阻，以降低或提高一部分电压。

8. 什么是电流分流？电流分流是指在一个电路中，通过合理的并联或串联连接电阻，以分配电流，使部分电流绕过某些元件。

9. 什么是戴维南定理？戴维南定理是指将电路中的各个电阻和电源转化为等效电动势和等效电阻，从而简化电路分析。

10. 什么是电路节点？电路节点是指电路中的连接点或交叉点，常用符号表示为一个空心圆圈。

在节点处，电流可以自由地分流或汇聚。

第二题：计算题（40分）考察内容：串联和并联电路的计算答案：1. 已知电路中有三个电阻，分别为R1 = 20Ω，R2 = 30Ω和R3 =40Ω，求它们的串联电阻。

解：串联电阻的计算公式为RT = R1 + R2 + R3，代入数值得RT =20Ω + 30Ω + 40Ω = 90Ω。

2. 已知电路中有两个电阻，分别为R1 = 60Ω和R2 = 30Ω，求它们的并联电阻。

试卷编号1 1Illi k11 n i i i i i 1 1 il 1 1 1 1 1 1 1 1 1 1 IIi 1 1命题人： _______ 审批人： ___________ 试卷分类（A 卷或B 卷） A大学 试卷学期：2006 至2007 学年度第 1 学期 课程： 电路分析基础I 专业：信息学院05级班级： ______________________________ 姓名： ____________ 学号： __________题号-一- -二二 三四五六七八九十十十总分得分（本小题5分）求图示电路中a 、b 端的等效电阻R ab 。

（本小题6分）图示电路原已处于稳态，在 t 0时开关打开， 求则i 0 。

t 0匕)必口5 -p 1F0.5H 03i(0+)=20/13=1.54A得分、得分 R ab=R 2得分（本小题5分）已知某二阶电路的微分方程为则该电路的固有频率（特征根）为______ -2_工作状态。

d2udt2d u8 12u 10dt和—-6 ________ 。

该电路处于阻尼得分（本大题6分）求图示二端网络的戴维南等效电路。

U ab=10V, R Q=3Q得分（本小题5分）图示电路中,电流I =0，求U s。

Us=6v得分b得分（本小题5分）电路如图示，求a、b点对地的电压U a、5及电流I。

U3V2VU a=U b=2v, I=0A.得分（本大题10分）试用网孔分析法求解图示电路的电流11 =4A, 12=6A, I3=I 1-I2=-2A得分（本小题10分）用节点分析法求电压U。

U=4.8V（本大题12分）试用叠加定理求解图示电路中电流源的电压。

1----------- 1_1 ----------3 4----------- ^-4一4A----------------------- 4b --------------------------4A单独作用时，u'8/3V;3V单独作用时，u'=-2V;共同作用时，u=u'u‘ =2/3V得分（本大题12分）试求图示电路中R L为何值时能获得最大功率，并计算此时该电路效率Uoc=4v,R o=2.4Q;R L= R o=2.4Q时，获得最大功率Pmax Pmax= 5/3W;P s=40/3W, n =Pmax/ P s=12.5%。
