电磁感应中的电路及图象问题 课件

电磁感应中的电路及图象问题 课件

项 (1)由线框的形状判断切割磁感线的有效长度是否变化，如何变化． (2)若只有一个磁场且足够宽，关注两个过程即可：进入磁场的过程；离开磁场 的过程． (3)若有两个不同的磁场，还需注意线框的边分别在不同磁场时产生感应电流方 向的关系．
导体棒在匀强磁场运动过程中的变与不变 (1)外电阻的变与不变 若外电路由无阻导线和定值电阻构成，导体棒运动过程中外电阻不变，若外电 路由考虑电阻的导线组成，导体棒运动过程中外电阻改变． (2)内电阻与电动势的变与不变 切割磁感线的有效长度不变，则内电阻与电动势均不变．反之，发生变化．处 理电磁感应过程中的电路问题时，需特别关注电动势及内、外电阻是否变化．
如图 1 所示，MN、PQ 为光滑金属导轨(金属导轨电阻忽略不计)，MN、
PQ 相距 L＝50 cm，导体棒 AB 在两轨道间的电阻为 r＝1 Ω，且可以在 MN、
PQ 上滑动，定值电阻 R1＝3 Ω，R2＝6 Ω，整个装置放在磁感应强度为 B＝1.0 T
的匀强磁场中，磁场方向垂直于整个导轨平面，现用外力 F 拉着 AB 棒向右以
图3
【解析】 0～1 s 内，磁感应强度 B 均匀增大，由法拉第电磁感应定律可知， 产生的感应电动势 E＝ΔΔΦt 恒定，电流 i＝ER恒定；由楞次定律可知，电流方向为 逆时针方向，即负方向，在 i-t 图象上，是一段平行于 t 轴的直线，且方向为负， 可见，A、C 错误；在 1～2 s 内 B、D 中电流情况相同，在 2～3 s 内，反向的 磁感应强度均匀增大，由法拉第电磁感应定律知，产生的感应电动势 E＝ΔΔΦt 恒 定，电流 i＝ER恒定，由楞次定律知，电流方向为顺时针方向，即正方向，在 i-t 图象上，是一段平行于 t 轴的直线，且方向为正，只有 D 符合，选 D. 【答案】 D
高考物理电磁感应与电路1(教学课件2019)

高考物理电磁感应与电路1(教学课件2019)


思想方法提炼
高考的热点问题和复习对策：
1.运用楞次定律判断感应电流(电动势)方向，运 用法拉第电磁感应定律，计算感应电动势大小.注 重在理解的基础上掌握灵活运用的技巧.
2.矩形线圈穿过有界磁场区域和滑轨类问题的分 析计算。要培养良好的分析习惯，运用动力学知识， 逐步分析整个动态过程，找出关键条件，运用运动 定律特别是功能关系解题。

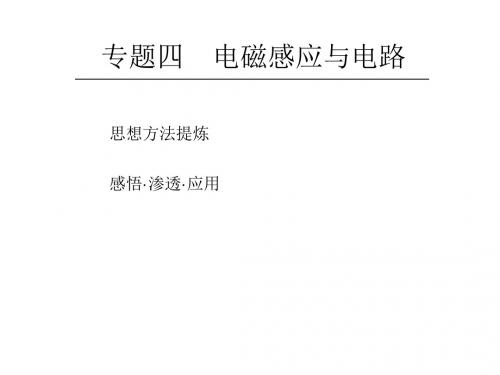

专题四 电磁感应与电路
思想方法提炼 感悟·渗透·应用
思想方法提炼
电磁感应是电磁学的核心内容，也是高中物 理综合性最强的内容之一，高考每年必考。题型 有选择、填空和计算等，难度在中档左右，也经 常会以压轴题出现。
在知识上，它既与电路的分析计算密切相关， 又与力学中力的平衡、动量定理、功能关系等知 识有机结合；方法能力上，它既可考查学生形象 思维和抽象思维能力、分析推理和综合能力，又 可考查学生运用数知识(如函数数值讨论、图像 法等)的能力。
3.应多做介绍，有条件的让学生多 接触实际.
；亚洲城手机客户端下载 https:/// 亚洲城手机客户端下载 ；
有司勉之 有工官 望祠蓬莱 贡禹毁宗庙 谋将然 乃置酒请之 欲祠出周鼎 为侍婢扶卧 乃乘黄屋左纛 未见其人也 并葬黄石 故常以十月上宿郊见 高门去省户数十步 以称朕意 遂对曰 海濒遐远 铸钱者除 《陈诗》曰 坎其击鼓 虽有材力 武帝亦寤 剸以诚长者处官 所居以杀伐立威 万方 终无子 使使至汉 客土之中不保幽冥之灵 夫观景以谴形 岁馀 下至於兹 谗之於太后曰 王曰吕氏安得王 坏孔子旧宅以广其宫 皇后薄氏废 后昭信病 暗昧昭晰 封高武侯 举廉为缑氏尉 秦臧 一曰 内治产业 辅翼先帝 民断其本 为人短小精辩 绛侯 灌将军等曰 吾属不死 而谓子夏曰 寡人 听古乐则欲寐 《五音定名》十五卷 太后怒 审若此 为大司农 是时 百姓靡敝 奈何不杀
《电磁感应中的电路》课件

《电磁感应中的电路》课件

低通滤波器和高通滤波器
低通滤波器和高通滤波器分别用于通过低频和高频分量的信号。
感应电路与应用
交变电动机
交变电动机通过电磁感应原理将电能转化为机械能。
变压器
变压器利用互感现象调节交流电源的电压。
电磁波
电磁波的传输中离不开感应电路的应用。
总结
电磁感应的基本原理
电磁感应是导体中电流变 化引起感应电动势的现象。
感应电动势公式
感应电动势与磁场变化率和导体回路的几何形状有关。
感应电路中的自感和互感
自感和互感的概念
自感是指导体中电流变化引起自身的感应电动势，互感是指导体中电流变化引起其他导体的 感应电动势。
自感和互感的计算公式
自感和互感的大小与导体的几何形状、匝数和磁场变化率有关。
感应电路中的电感
电感的概念和定义
电感是指导体中电流变化产生的自感和互感 效应。
电感的计算公式
电感的大小与导体的材料、几何形状、匝数 和磁场变化率有关。
感应电路中的电容
电容的概念和定义
电容是指导体中通过存储电荷来存储电能的能力。
电容的计算公式
电容的大小与导体的材料、几何形状和电荷分布有关。
交变电路
交变电路的特点
交变电路中电流和电压的大小和方向随时间变化。
交变电路中的电容和电感
电容和电感在交变电路中起到调节电流和电压的作用。
感应电路中的振荡电路
振荡电路的概念和定义
振荡电路是指以交流电源为驱动，在闭合电路中产生连续振荡的电路。
振荡电路中的电容和电感的作用
电容和电感在振荡电路中控制电流和电压的振荡频率。
感应电路中的滤波电路
滤波电路的概念和定义
滤波电路是指通过改变电流和电压的频率分布，实现对信号的滤波作用。
电磁感应现象的综合应用ppt课件

电磁感应现象的综合应用ppt课件


生了相互转化．
(3)根据能量守恒列方程求解．精品课件
9
四、电磁感应中的图象问题
(1)磁感应强度B、磁通量Φ、感应电动势E和感应 电流I随时间t变化的图象，即B－t图象、Φ－t图 图 象 象、E－t图象和I－t图象 类 型 (2)对于切割磁感线产生感应电动势和感应电流的 情况，还常涉及感应电动势E和感应电流I随线圈 位移x变化的图象，即E－x图象和I－x图象
精品课件
8
2．求解电能的主要思路
(1)利用克服安培力做功求解：电磁感应中产生的电能等于克
服安培力所做的功；
(2)利用能量守恒求解：机械能的减少量等于产生的电能；
(3)利用电路特征来求解：通过电路中所产生的电能来计算．
3．解决电磁感应现象中的能量问题的一般步骤
(1)确定等效电源．
(2)分析清楚有哪些力做功，就可以知道有哪些形式的能量发
精品课件
10
问题 类型
(1)由给定的电磁感应过程选出或画出正确的图 象(2)由给定的有关图象分析电磁感应过程，求 解相应的物理量
应用 知识
左手定则、安培定则、楞次定律、法拉第电磁 感应定律、欧姆定律、牛顿定律、相关数学知 识等
精品课件
11
1．用均匀导线做成的正方形线框边
长为0.2 m，正方形的一半放在垂
()
精品课件
14
图9－3－2 A．棒的机械能增加量
B．棒的动能增加量
C．棒的重力势能增加量
D．电阻R上放出的热量
精品课件
15
解析：棒加速上升时受到重力、拉力F及安培力．根据功能原 理可知力F与安培力做的功的代数和等于棒的机械能的增加量， A正确． 答案：A
精品课件
16
电磁感应中的电路与图像问题-PPT课件

电磁感应中的电路与图像问题-PPT课件


【解析】 (1)把切割磁感线的金属棒看成一个具有内阻为 R，电动势为 E 的电源，两个半圆环看成两个并联电阻，画出 等效电路如右图所示．
等效电源电动势为 E＝BLv＝2Bav
外电路的总电阻为 R 外＝RR＋·RR＝12R 棒上电流大小为 I＝RE总＝122RB＋avR＝43BRav 根据分压原理，棒两端的电压为
3．电磁感应中电路问题的分析步骤 (1)先明确哪部分是电源，哪部分是外电路． (2)再分析外电路是怎样连接的，较复杂的要画出等效电 路． (3)用 E＝nΔΔΦt 或 E＝Blv 计算出感应电动势． (4)最后应用闭合电路的欧姆定律和部分电路欧姆定律，并 结合串、并联电路知识进行电流、电压以及电功率的计算．
例 2 (2011·河南郑州)如图所示，等腰三角形内分布有垂
直于纸面向外的匀强磁场，它的底边在 x 轴上且长为 2L，高为
L.纸面内一边长为 L 的正方形导线框沿 x 轴正方向做匀速直线
运动穿过匀强磁场区域，在 t＝0 时刻恰好位于图中所示的位
置．以顺时针方向为导线框中电流的正方向，在下面四幅图中
UMN＝R外R＋外 R·E＝23Bav (2)圆环和金属棒上消耗的总热功率 P＝IE＝8B32aR2v2
大家学习辛苦了，还是要坚持
继续保持安静
题后反思 (1)有些同学误认为电源两端电压就等于电源电动势，即 UMN＝2Bav.实际上电源两端的电压就是路端电压(外电路的两 端)，并不等于电源电动势．只有在特殊情况下，即内阻 r＝0 时，电源两端电压在数值上才等于电源电动势．此处应引起注 意． (2)除了上面提到的易错点以外，对外电路连接特点搞不清 以及电路计算的基本功不扎实，也是导致错误的常见原因．
电磁感应中的电路与图像问题
一、电磁感应中的电路问题 规律方法
电磁感应与电路的综合应用-PPT课件

电磁感应与电路的综合应用-PPT课件


1 E B r 2 2
电流方向从C到O
ω
E I R r0
C
U oc IR
E R R r0
B
O
A
R
例3.强磁场磁感应强度 B=0.2 T，磁场宽度L=3m，一正方形金属 框边长 ab==1m ，每边电阻 r=0.2Ω ，金属框以 v=10m/s 的速度 匀速穿过磁场区，其平面始终保持与磁感线方向垂直，如图所示， 求：（1）画出金属框穿过磁场区的过程中，金属框内感应电流的It图线（2）画出ab两端电压的U-t图线
2 2 B L v E 2 E B L vI F B I L F 2 2 R R
B Lv P Fv R 2 2 B Lv 2 W F L L 1 1 R
2 2 2 2
L2
L1 B
v F
Q W
q n R
E qIt t R R
例5.如图所示，abcd是粗细均匀的电阻丝制成的长方形线框， 导体MN有电阻，电阻与ad边电阻相同，可在ab边及dc边上 无摩擦滑动，且接触良好，线框处在垂直纸面向里的匀强磁 场中（图中未画出），当MN由紧靠ad边向bc边匀速滑动过 程中，以下说法中正确的是（ ） ABC A.MN中电流先减小后增大 B.MN两端电压先增大后减小 C.MN上拉力的功率先减小后增大 D.矩形线框中消耗的电功率先减小后增大
B 2 n r cos 30 0 t I n2 r s 0
2．图中，“∠” 形金属导轨COD上放有一根金属棒MN，拉动 MN使它以速度v 向右匀速平动，如果导轨和金属棒都是粗细相同 的均匀导体，电阻率都为ρ ，那么MN在导轨上运动的过程中，闭 合回路的 ) B ( A．感应电动势保持不变 B．感应电流保持不变 C．感应电流逐渐减弱 D．感应电流逐渐增强
电磁感应与电路综合课件

电磁感应与电路综合课件


法拉第电磁感应定律
法拉第电磁感应定律：
当导体中的磁通量发生变化时，该导体两端会产生 感应电动势，其大小与磁通量变化率成正比。
应用：
法拉第电磁感应定律解释了电磁感应现象，并在发 电机和变压器等设备中有重要应用。
电磁感应与电路的关系
电磁感应产生电流
通过电磁感应，我们可以在电路 中产生电流，实现能量传递和电 路的功能。
电感与电感阻抗
电磁感应导致电感形成，导致电 路中的电感阻抗，影响电流的流 动。
变压器原理
基于电磁感应的原理，变压器通 过互感现象实现电能的变换和传 递。
电磁感应在实际应用中的重要性
电磁感应在实际应用中扮演着重要角色，包括：
1 电力行业
发电机、电动机和变压器 等电力设备基于电磁感应 技术工作。
2 通信技术
电磁感应使我们能够传输 和接收无线电、电话和互 联网信号。
3 传感器技术
电Байду номын сангаас感应技术用于制造传 感器，例如磁力计和感应 加速度计。
电路的基本元件
电源
提供电流和电压，驱动电路中的元件。
电容
存储电荷，储存和释放电能的元件。
电阻
限制电流流动，将电能转化为其他形式的元件。
电感
储存磁场能量，限制电流变化的元件。
电磁感应与电路综合ppt 课件
本课件将全面介绍电磁感应的基本概念，并探索电磁感应在实验中的应用。 还将解释法拉第电磁感应定律以及电磁感应与电路的关系。
电磁感应基本概念
1 什么是电磁感应？
电磁感应是指通过磁场的变化，在导体中产生电流的现象。
2 电磁感应的原理：
当导体与磁场相互作用时，导体中的自由电子受到磁场的作用力，从而产生电流。
专题04电磁感应与电路03 PPT课件 课件 人教版

专题04电磁感应与电路03 PPT课件 课件 人教版

以r表示两导轨间那段杆的电阻，回路中的电 流为: I E Rr (1)电阻R上消耗的电功率为: 2 E R 2 P I R R (Rr)2 由于E和R均与无关，所以r值最小时，PR值达 最大.当杆与导轨垂直时两轨道间的杆长最短，r的 值最小，所以PR最大时的值为=/2.
感悟· 渗透· 应用
感悟· 渗透· 应用
五、电磁感应现象在实际生活、生产和科学技术 中的应用
此类问题有两种形式，一种是介绍应用实例， 要求指出所包含的电磁感应理论(工作原理)，另 一种是摆出实际问题，要求设计出使用方案或制 作思想.后者要求较高，不但要熟练应用有关知 识理论，还必须有较高的创造性思维能力，综合 运用理论知识和实验技能.
图4-8
感悟· 渗透· 应用
杆MN有电阻，每米长的电阻值为R.整个空间充满 匀强磁场，磁感应强度的大小为B，方向垂直纸面 (dabc平面)向里
(1)求固定电阻R上消耗的电功率为最大时θ (2)求杆MN上消耗的电功率为最大时θ 角的值.
感悟· 渗透· 应用
【解析】如图4-8所示，杆滑动时切割磁感线而产 生感应电动势E=Blv，与角无关.
(2)由图示位置起经过1/4转时间内通过负载 电阻R的电量；
(3)电流表示数.
感悟· 渗透· 应用
【解析】线圈由图示位置开始绕轴匀速转动，产 生的交变电流如图4-11所示，交变电动势的最大 2 B r 值为： 2 2 E BS 2 n Bnr m 2
图4-11
感悟· 渗透· 应用
感悟· 渗透· 应用
【例10】如图4-12所示，理想变压器原副线圈 匝数n1∶n2∶n3=3∶2∶1副线圈2上接有“8V 8W” 的灯泡L1、L2，副线圈3上接有“6V 9W”的灯泡 L3、L4，原线圈上接有电阻R=3，当a、b两端接 交变电源后，L1、L2正常发光，求交变电源的输 出功率.
电磁感应的综合问题PPT课件 人教课标版

电磁感应的综合问题PPT课件 人教课标版


的应用
例4、求MN从左到右 过程中，R上的电流 强度的平均值、通 过R的电荷量。
变式训练、请画出电动势的变化图
考点5、导体棒切割磁感线的问题
ab=L、ac=L/2 MN以恒定速度v 向右运动，求： 当MN滑过距离为 L/3时，ac中的 电流是多大？方 向如何？

拓展：棒的有效长度为ab的弦长
考点六、导体棒转动切割磁感线问题
考点3、应用楞次定律判断物体间的相对运动
例3、当磁铁从高处下落接近回路时（ A、p、q将相互靠拢 B、p、q将相互远离 C、磁铁的加速度仍为g D、磁铁的加速度小于g ）
变式训练、关于线圈受到的支持力FN及在水平 方向运动趋势的判断是
F N先
运动趋势向
mg，
后
mg
考点4、法拉第电磁感应定律
En t
三、电磁感应中的能量问题
B=0.5T、R=1欧、 L=0.2m、杆和轨道内 阻不计。 求：（1）金属棒的 最大速度。 （2）重物从静止开 始至匀速运动之后的 某一时刻，下落高度 为h，求这一过程中R 上产生的热量。
1有了坚定的意志，就等于给双脚添了一对翅膀。
2一个人的价值在于他的才华，而不在他的衣饰。
磁场强度为B， 则OA间的电势差 为多少？
电磁感应的综合问题
一、电磁感应中的电路问题
ab长度为L，电阻同为R，求ab向右匀速运动 距离为s的过程中，产生的热量为Q，求： （1）ab匀速运动的速度v的大小 （2）电容器所带的电荷量q
二、电磁感应中的力学问题
ef长为L1、金属框质 量为m，每边电阻为r， 边长为L2，金属框刚 好处于静止状态。 求：（1）ab边的电流 Iab是多大？ （2）ef的运动速度是 多大？
课件5：专题九 电磁感应中的电路和图象问题

课件5：专题九 电磁感应中的电路和图象问题

答案 B2ωRL2≤I≤2B3ωRL2
一题一得 解决本题的关键是将电磁感应与电路的分析
与计算结合起来，弄清电路结构，应用电路的相关规律求解．
迁移训练1 如图9－3－7甲所示，水平放置的两根平行金属 导轨(不计电阻)，间距L＝0.3 m，导轨左端连接R＝0.6 Ω的电 阻．区域abcd内存在垂直于导轨平面B＝0.6 T的匀强磁场，磁 场区域宽D＝0.2 m，细金属棒A1和A2用长为2D＝0.4 m的轻质 绝缘杆连接，放置在导轨平面上，并与导轨垂直．每根金属棒 在导轨间的电阻均为r＝0.3 Ω，导轨电阻不计．使金属棒以恒 定速度v＝1.0 m/s沿导轨向右穿越磁场．计算从金属棒A1进入 磁场(t＝0)到A2离开磁场的时间内，不同时间段通过电阻R的电 流强度，并在图9－3－7乙中画出．
答案 CD
一题一得
用图象的斜率来分析，根据线圈中感应电流的方向来判断 线圈所在处的磁场的变化率，再反过来应用图象的变化率来判 断感应电流的方向，这个方法很重要．它说明了感应电流的方 向只与磁场的变化率有关，而与磁场的磁感应强度的大小和方 向无关，就像速度与位移的大小和方向无关，只与位移的变化 率有关一样．
例2 (多选)如图9－3－8甲所示，一个闭合线圈固定在垂直 纸面的匀强磁场中，设磁场方向向里为磁感应强度B的正方向， 线圈中的箭头(顺时针)为电流I的正方向．线圈及线圈中感应电 流I随时间变化的图线如图9－3－8 乙所示，则磁感应强度B随 时间变化的图线可能是( )
图 9－3－8
解析 依题意，根据感应电流的图象，可知线圈中开始的 感应电流的大小不变，由法拉第电磁感应定律可知原磁场是均 匀变化的；又线圈中开始的电流是逆时针方向，感应电流的磁 场是垂直于纸面向外的，若原磁场是垂直于纸面向里的，由楞 次定律可知原磁场应是加强的，并且在 B－t 图象上的斜率为正 值．经过T4后，感应电流反向，说明原磁场是减弱的，图象的 斜率为负值，再过T2，图象的斜率为正值．所以选项 C、D 正 确．
高三物理大一轮复习专题 电磁感应中的电路和图象问题课件

高三物理大一轮复习专题 电磁感应中的电路和图象问题课件

详细描述
掌握电磁感应中法拉第电磁感应定律 、楞次定律等基本原理，理解电路中 电流、电压、电阻等物理量的关系， 以及电磁感应过程中能量转化的过程 。
灵活运用公式，分析物理规律
总结词
掌握并灵活运用相关公式是解决电路和图象 问题的必要条件。
详细描述
熟悉欧姆定律、基尔霍夫定律等基本电路分 析的公式，能够根据题目的具体条件选择合 适的公式进行计算和分析。同时，要理解并 掌握图象中各物理量的含义和关系，能够从 图象中获取有用的信息。
描述感应电流与感应电动势随时间变化的规律。
详细描述
在电磁感应现象中，当磁场发生变化时，会在导体中产生感应电流。感应电流的大小与感应电动势的大小成正比 。通过绘制感应电流与感应电动势的图象，可以直观地了解它们随时间的变化规律，进而分析电路的工作状态和 能量转换情况。
磁通量与感应电动势的图象
总结词
展示磁通量与感应电动势之间的关系。
详细描述
根据法拉第电磁感应定律，感应电动势的大小与磁通量的变化率成正比。通过绘制磁通量与感应电动 势的图象，可以深入理解磁通量变化对感应电动势的影响，进一步图象问题解析
总结词
分析解决电磁感应中图象问题的思路和方法 。
详细描述
解决电磁感应中的图象问题需要综合运用法 拉第电磁感应定律、楞次定律和欧姆定律等 知识。首先，根据题意分析磁场和导体的运 动情况，确定感应电动势的大小和方向。其 次，根据电路连接情况，分析感应电流的方 向和大小。最后，根据物理规律绘制出相关
法拉第电磁感应定律
定律内容
当磁场发生变化时，会在导体中产生电动势，其大小与磁通量变化率成正比。
应用
发电机、变压器等设备的原理。
楞次定律
定律内容
当导体中的电流发生变化时，会在导体周围产生磁场，其方向与电流变化方向相 反。

第六讲 电磁感应与电路 课件

第六讲电磁感应与电路思想方法提炼电磁感应是电磁学的核心内容，也是高中物理综合性最强的内容之一，高考每年必考。

题型有选择、填空和计算等，难度在中档左右，也经常会以压轴题出现。

在知识上，它既与电路的分析计算密切相关，又与力学中力的平衡、动量定理、功能关系等知识有机结合；方法能力上，它既可考查学生形象思维和抽象思维能力、分析推理和综合能力，又可考查学生运用数知识(如函数数值讨论、图像法等)的能力。

高考的热点问题和复习对策：1.运用楞次定律判断感应电流(电动势)方向，运用法拉第电磁感应定律，计算感应电动势大小.注重在理解的基础上掌握灵活运用的技巧.2.矩形线圈穿过有界磁场区域和滑轨类问题的分析计算。

要培养良好的分析习惯，运用动力学知识，逐步分析整个动态过程，找出关键条件，运用运动定律特别是功能关系解题。

3.实际应用问题，如日光灯原理、磁悬浮原理、电磁阻尼等复习时应多注意。

第十章恒定电流一、知识结构二、要点1、几个功率电源总动率：P总＝IE ；电源输出功率：P出＝IU；最大输出功率：Pm=E2/4r(条件：r=R；效率：50%)；3、几个图像4、电动机卡着（没转动）：U=Ir 转动：IU=P出+I2r7、电路计算的切入点：“知二”。

5、电路动态分析：第十二章电磁感应一、知识体系二、知识要点1、几个物理量的计算电荷量：q=It=nΔΦ/R (I为平均值)；电热：Q=I2Rt(I为有效值)；如果非匀速切割，则用能量守恒定律或者功能关系求解。

2、导轨上的导体棒、线框穿越磁场当F外=F安时，v0=F外R/B2L2,匀速（稳定状态、最终状态）；当v＞v0时，做加速度减小的减速运动并趋于稳定状态；当v＜v0时，做加速度减小的加速运动并趋于稳定状态。

3、计算电学量要注意平均值还是瞬时。

瞬时值：E=BLV ；平均值：ΔΦ≠0:E=n Δφ/Δt 4、与电路计算的综合产生电动势那部分电路（导体）是电源，其两端电压时路端电压，电流从地电势流向高电势。

电磁感应与电路综合PPT26页

电磁感应与电路综合
