怎样把普通车床改造为数控车床

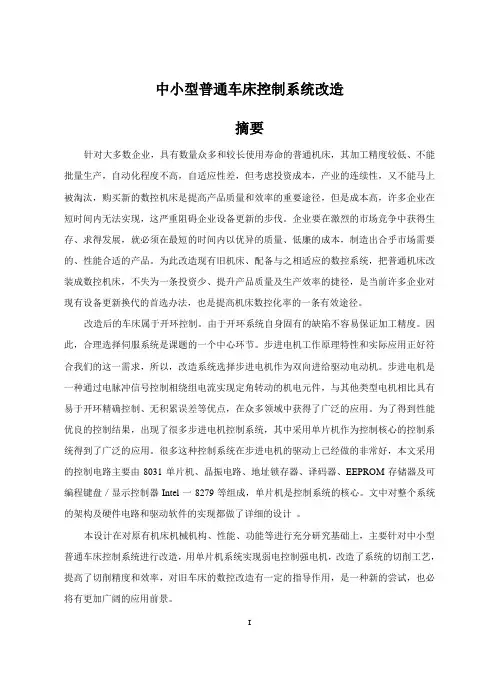

中小型普通车床控制系统改造摘要针对大多数企业，具有数量众多和较长使用寿命的普通机床，其加工精度较低、不能批量生产，自动化程度不高，自适应性差，但考虑投资成本，产业的连续性，又不能马上被淘汰，购买新的数控机床是提高产品质量和效率的重要途径，但是成本高，许多企业在短时间内无法实现，这严重阻碍企业设备更新的步伐。

企业要在激烈的市场竞争中获得生存、求得发展，就必须在最短的时间内以优异的质量、低廉的成本，制造出合乎市场需要的、性能合适的产品。

为此改造现有旧机床、配备与之相适应的数控系统，把普通机床改装成数控机床，不失为一条投资少、提升产品质量及生产效率的捷径，是当前许多企业对现有设备更新换代的首选办法，也是提高机床数控化率的一条有效途径。

改造后的车床属于开环控制。

由于开环系统自身固有的缺陷不容易保证加工精度。

因此，合理选择伺服系统是课题的一个中心环节。

步进电机工作原理特性和实际应用正好符合我们的这一需求，所以，改造系统选择步进电机作为双向进给驱动电动机。

步进电机是一种通过电脉冲信号控制相绕组电流实现定角转动的机电元件，与其他类型电机相比具有易于开环精确控制、无积累误差等优点，在众多领域中获得了广泛的应用。

为了得到性能优良的控制结果，出现了很多步进电机控制系统，其中采用单片机作为控制核心的控制系统得到了广泛的应用。

很多这种控制系统在步进电机的驱动上已经做的非常好，本文采用的控制电路主要由8031单片机、晶振电路、地址锁存器、译码器、EEPROM存储器及可编程键盘／显示控制器Intel一8279等组成，单片机是控制系统的核心。

文中对整个系统的架构及硬件电路和驱动软件的实现都做了详细的设计。

本设计在对原有机床机械机构、性能、功能等进行充分研究基础上，主要针对中小型普通车床控制系统进行改造，用单片机系统实现弱电控制强电机，改造了系统的切削工艺，提高了切削精度和效率，对旧车床的数控改造有一定的指导作用，是一种新的尝试，也必将有更加广阔的应用前景。

普通车床数控化改造的主要内容
1.数控系统的安装与调试：将数控系统安装在车床上，并进行相关调试，确保其正常运行。

2. 电机和传动系统的更新：将传统的电机和传动系统替换为具有更高性能的电机和传动系统，以确保数控系统的稳定性和精度。

3. 自动化控制系统的集成：将自动化控制系统集成到数控系统中，以实现对车床的自动化控制和监控。

4. 床身和导轨的改造：对床身和导轨进行优化改造，以提高车床的刚性和稳定性，从而提高加工精度和效率。

5. 刀架和刀具系统的升级：升级刀架和刀具系统，以适应数控系统的要求，提高加工精度和效率。

6. 系统的集成和测试：将各个部分集成起来，并进行测试和调试，以保证整个数控化改造系统的正常运行。

通过上述内容的改造，普通车床能够实现数控化加工，提高加工精度和效率，满足市场对加工品质和效率的要求。

- 1 -。

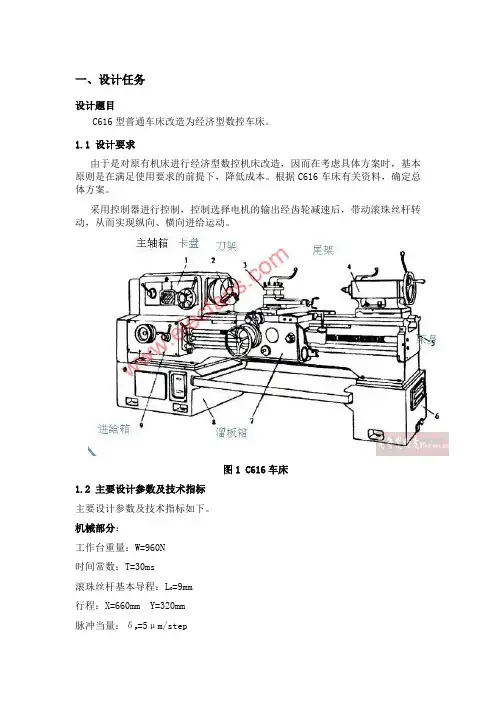

一、设计任务设计题目C616型普通车床改造为经济型数控车床。

1.1 设计要求由于是对原有机床进行经济型数控机床改造，因而在考虑具体方案时，基本原则是在满足使用要求的前提下，降低成本。

根据C616车床有关资料，确定总体方案。

采用控制器进行控制，控制选择电机的输出经齿轮减速后，带动滚珠丝杆转动，从而实现纵向、横向进给运动。

图1 C616车床1.2 主要设计参数及技术指标主要设计参数及技术指标如下。

机械部分：工作台重量：W=960N时间常数：T=30ms=9mm滚珠丝杆基本导程：L行程：X=660mm Y=320mm=5μm/step脉冲当量：δp步进角：a=0.850/step步进电机通电方式：四相八拍快速进给速度：Vmax=2m/min控制部分：采用单片机轨迹控制采用数字积分法（DDA）步进电机的控制二、总体方案设计2.1 数控系统运动控制方式的确定按照完成的加工制造任务，数控系统可分为点控制系统、点位直线控制系统和连续控制系统。

于由要求C616车床能加工复杂轮廓零件，所以数控系统应该设计成连续路径控制型。

2.2 伺服进给系统的选择数控机床的伺服进给系统有开环、闭环之分。

因为开环控制具有结构简单、设计制造容易、控制精度较好、容易调试、价格便宜、使用维修方便等优点。

所以，本设计决定采用开环控制系统。

图2 开环控制系统2.3 控制器的选择由于C616普通数控机床经数控化改造后，实现控制性能的要求的控制算法不是很复杂。

所以以MCS-51系列的8位单片机作为控制器，外扩存储器、D/A转换器、I/O接口电路、键盘、显示器等组成改造后机床的控制系统。

2.4 进给传动机构纵向进给机构的改造:拆去原有机床的溜板箱、光杠、丝杠以及安装机座，选用摩擦力小、传动效率和传动精度高的滚珠丝杠副，且由步进电机驱动。

横向进给也是换以步进电机驱动的滚珠丝杠副。

2.5 主传动系统保留主传动系统，即保留原有的主传动机构和变速操纵机构。

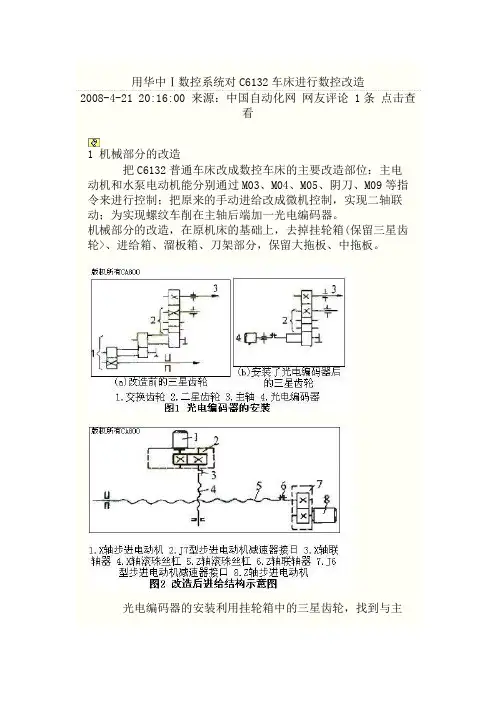

用华中Ⅰ数控系统对 C6132 车床进行数控改造 2008-4-21 20:16:00 来源：中国自动化网 网友评论 1 条 点击查看 1 机械部分的改造把 C6132 普通车床改成数控车床的主要改造部位：主电 动机和水泵电动机能分别通过 M03、M04、M05、阴刀、M09 等指 令来进行控制；把原来的手动进给改成微机控制，实现二轴联 动；为实现螺纹车削在主轴后端加一光电编码器。

机械部分的改造，在原机床的基础上，去掉挂轮箱(保留三星齿 轮>、进给箱、溜板箱、刀架部分，保留大拖板、中拖板。

光电编码器的安装利用挂轮箱中的三星齿轮，找到与主轴传动比为 1:1 的传动齿轮，采用同心套通过一个固定支架与 光电编码器相联，结构示意图如图 1 所示。

纵、横向丝杠的改造去掉机床的进给传动系统，安装上 滚珠丝杠、减速器接口、步进电动机。

X 轴传动比为 5:3, Z 轴 的传动比为 1:1。

这类小型机床在中间设置一级传动结构的目 的是提高伺服电动机的使用寿命。

对于瞬时性的快速起、停起 到一定的缓冲作用。

改造后机床的传动进给示意图如图 2 所 示。

2 电控部分的改造华中Ⅰ型数控系统开放性好，所以改造非常简单。

具体 方法为全部拆除原车床的电控线路。

对单速电动机，直接从数 控系统的电控柜中出线与主轴电动机的 U2、 V2、W2 和冷却泵 电动机的 U6、V6、W6 连接。

对于双速电动机，除了直接连线以 外还应对电控柜和系统软件中的内置 PLC 系统程序 STEP.DAT 进 行相应的修改。

3 微机系统控制部分的设置对于一般车床的改造只须对以下两部分系统配置进行参 数设置就可以了。

一是轴参数，二是内置 PLC 的编码。

在华中Ⅰ型数控系统软件中输入正确的口令以后就可以 对轴参数进行设置了。

不同的用户在改造车床时步进电动机与 丝杠之间选择的传动比是不同的，同时丝杠的螺距也不同，所 以为了适用不同的传动比，华中Ⅰ型数控系统开发了一个有用 的工具，通过设置一对电子齿轮的比值来对实际的传动比进行 调整。

普通车床的数控化改造方案摘要：为了提高我国机床的国际竞争力，满足生产和教学需要，将普通车床进行数控化改造并提高其使用的多功能性、安全性是大势所趋，在对普通车床进行改造的同时，设计出便于工人使用的机床附属元件也是很有意义的，所以本次设计改造主要包括对普通车床进行数控化改造、“车、铣、钻复合”车床改造及安全扳手的设计改造。

车床;改造;数控化;多功能性;安全性1.引言我国是世界上机床产量最多的国家，目前机床总量380余万台，但其中数控机床总数只有11.34万台，数控化率不到3%，在国际市场竞争中处于较低水平。

所以，投入较少的资金，将普通车床改造升级为数控车床，可以为企业创造可观的经济效益，可以使学校适应现代化生产和教学的要求，同时也可提高我国机床的数控化率。

并且，在普通车床改造升级为数控车床的基础上，还要更大程度的提高该数控车床的多功能性、安全性、加工精度和生产效率，因此提出了以下改造方案。

2.改造方案2.1数控化改造方案对普通车床进行数控化改造，可以提高加工效率、加工精度和自动化程度，数控改造分为硬件设计和软件设计两个部分。

硬件设计主要包括液压卡盘、液压尾座的总体布局设计，及其主要零件形状、尺寸、材料的设计，在制造前还要对其进行有限元分析^p ，从而优化设计;软件设计主要包括PLC 和CNC系统的设计，包括CNC系统的选择及电气控制线的连接、PLC系统的选择及与CNC机床联接方式的确定，并设计与其配套的附属元件。

2.2“车、铣、钻复合”车床改造方案车铣复合是实现工件完整加工的有效方法，减少了零件在加工中重复拆卸、安装、找正所耗费的时间。

动力刀塔的设计是车铣复合车床的重要部分，它的性能将直接影响零件的加工精度、表面质量和机床生产率。

基于以上考虑，将动力刀塔设计如下：动力刀塔由步进电机、伺服电动机、横溜板、燕尾槽动导轨、立柱、动力头、刀具等组成，其中动力头是主要组成部分。

动力头部分可以安装十二把刀具，分别为车刀、铣刀、钻头、螺纹刀等;动力头安装在立柱上，可做旋转运动，方便了更换刀具;立柱可以沿着燕尾槽动导轨上下滑动，同时与主轴的旋转运动相配合，可以实现刀具与工件之间X向、Y向的相对运动。

普通车床数控化改造设计
一、引言
二、设计方案
1.机床结构设计
机床结构设计是普通车床数控化改造的关键环节之一、首先需要对原有车床结构进行分析和评估，确定是否适合改造。

然后根据数控系统的要求进行设计改造，包括添加刀塔、伺服电机、控制系统等。

同时还要考虑加工精度、刚性和工作台移动等因素。

2.操作系统选择
操作系统是数控车床的核心，直接影响数控系统的性能和稳定性。

常见的操作系统有FANUC、SIEMENS、MITSUBISHI等，选择合适的操作系统需要考虑产品性能、技术支持和成本等因素。

3.传感器和执行器选型
传感器和执行器是实现数控车床动作控制的关键元件。

合理选择传感器和执行器可以提高系统的稳定性和精度。

常见的传感器有光栅尺、编码器等，执行器有伺服电机、步进电机等。

三、设备选型
设备选型是普通车床数控化改造的重要环节之一、根据设计方案选择合适的数控系统、传感器和执行器等设备。

1.数控系统选型
数控系统是普通车床数控化的核心设备之一、常见的数控系统有FANUC、SIEMENS、MITSUBISHI等，根据操作系统的选择确定数控系统的型号和配置。

2.传感器和执行器选型
根据设计方案确定合适的传感器和执行器。

传感器需要具有高精度、高稳定性的特点，执行器需要具有高速度、高精度、高扭矩的特点。

五、总结。

摘要数控机床作为机电一体化的典型产品，在机械制造业中发挥着巨大的作用，很好地解决了现代机械制造中结构复杂、精密、批量小、多变零件的加工问题，且能有效提高产品的加工数量与生产质量，大幅度提高生产效率。

但从目前看来，数控机床价格昂贵，很多企业难以一次性投资大量购买，于是，普通机床的数控化改造成为了研究热点。

本文对C6132普通车床数控化改造进行了深入研究，包括对机床改造进行可行性分析、对机床关键部件参数的计算、对机床结构的设计、对机床改造方案优化选择、选择合适的机床伺服系统和计算机系统，以及在改造中应注意的事项等进行了详细的论述。

关键词: C6132普通车床; 数控化改造; 步进电机; 经济型数控系统ABSTRACTCNC machine tool as a typical mechatronic products, play an important role in the mechanical manufacturing industry, a good solution to the problem of machining complex structure of modern machinery manufacturing, precision, small batch, changeable parts, and can effectively improve the processing quantity and the quality of the products, the production efficiency is greatly improved. But from look at present, NC machine tools is expensive, many enterprises to buy large one-time investment, therefore, CNC transformation of general machine tools has become a research focus.This paper makes a deep research on the numerical control transformation of C6132 common lathe, including feasibility analysis, calculation, the key part of the machine parameters design, the machine structure of machine tool transformation scheme optimization selection, machine tool servo system and computer system for machine tools, and should pay attention to in the transformation of matters such as discussed in detail. Keyw ord s:Lathe C6132; Numerical control transformation; Stepping motors; CNC system目录摘要 (I)ABSTRACT ......................................................................................................................... I I 1 绪论 .. (1)1.1数控技术与数控机床 (1)1.2机床数控化改造的兴起及意义 (1)1.2.1 国外机床改造业的兴起 (1)1.2.2 我国机床数控化改造的意义 (2)1.3本文所研究的主要内容 (3)1.4本章小结 (4)2 车床总体改造方案设计 (5)2.1总体方案设计 (5)2.2主传动系统的改造 (5)2.2.1 主轴无级变速的实现 (5)2.2.2 主轴脉冲编码器的安装 (7)2.3横向进给传动系统的改造 (8)2.3.1 横向传动系统的改造 (8)2.3.2齿轮传动间隙的消除 (8)2.4导轨的改造 (9)2.5刀架部分的改造 (10)2.6数控系统的类型及选择 (13)2.6.1 数控系统的分类 (13)2.6.2 数控系统的选择 (15)2.7计算机系统的选择 (15)2.8本章小结 (16)3 C6132 车床数控化改造机械部分改造设计与计算 (17)3.1纵向进给系统的设计计算 (17)3.1.1切削力计算 (17)3.1.2 滚珠丝杠设计计算 (18)3.1.3 同步带减速箱设计 (20)3.1.4步进电动机的选择 (23)3.2横向进给系统的计算 (25)3.3车床改造的机械结构特点 (26)3.3.1纵向滚珠丝杠 (26)3.3.2横向滚珠丝杠 (26)3.3.3 滚珠丝杠螺母副的设计、计算和选型 (27)3.3.4导轨副 (27)3.3.5主轴脉冲发生器 (27)3.3.6 安装电动卡盘 (28)3.4安装 (28)3.5本章小结 (29)4 电气控制部分设计 (29)4.1硬件电路设计 (29)4.2单片机数控系统硬件电路设计内容 (30)4.3MCS--51系列单片机简介 (33)4.4存储器扩展电路设计 (34)4.4.1 地址锁存器选用 (34)4.4.2 外部程序存储器选择 (34)4.4.3 内部程序存储器选择 (34)4.4.4 外部I/O接口电路的扩展 (34)4.4.5 键盘接口电路的设计 (35)4.5译码电路设计 (36)4.6其他辅助电路设计 (37)4.7步进电机的控制 (37)4.7.1 步进电机的工作原理 (37)4.7.2 步进电机的控制 (38)4.7.3 步进电机接口及驱动电路 (39)4.8C6132普通车床微机数控化改装硬件设计说明 (40)4.9控制软件设计 (40)4.9.1 总体方案设计 (41)4.9.2 环形分配器软件设计 (41)4.9.3 逐点比较法的直线插补软件设计 (42)4.9.4 逐点比较法的圆弧插补软件设计 (43)4.9.5 步进电机自动升降速控制 (43)4.10本章小结 (48)结论 (49)致谢 (51)参考文献 (52)1 绪论1.1 数控技术与数控机床数控技术，简称数控(Num eri cal C orlt ro l——NC)，是利用数字化信息对机械运动及加工过程进行控制的一种方法。

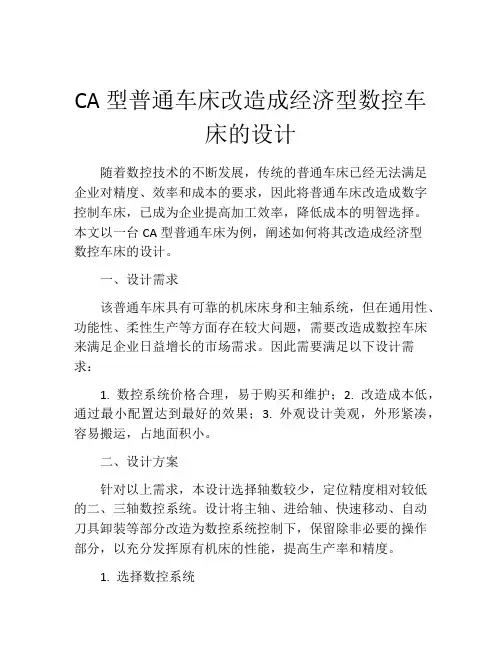

CA型普通车床改造成经济型数控车床的设计随着数控技术的不断发展，传统的普通车床已经无法满足企业对精度、效率和成本的要求，因此将普通车床改造成数字控制车床，已成为企业提高加工效率，降低成本的明智选择。

本文以一台CA型普通车床为例，阐述如何将其改造成经济型数控车床的设计。

一、设计需求该普通车床具有可靠的机床床身和主轴系统，但在通用性、功能性、柔性生产等方面存在较大问题，需要改造成数控车床来满足企业日益增长的市场需求。

因此需要满足以下设计需求：1. 数控系统价格合理，易于购买和维护；2. 改造成本低，通过最小配置达到最好的效果；3. 外观设计美观，外形紧凑，容易搬运，占地面积小。

二、设计方案针对以上需求，本设计选择轴数较少，定位精度相对较低的二、三轴数控系统。

设计将主轴、进给轴、快速移动、自动刀具卸装等部分改造为数控系统控制下，保留除非必要的操作部分，以充分发挥原有机床的性能，提高生产率和精度。

1. 选择数控系统目前常用的数控系统有西门子、高斯、光洋等。

由于该台机床主要用于小型零部件的生产，因此采用价格低廉，性能稳定的华中数控系统。

2. 机床改造选用进口滚珠丝杠及对应直线导轨，采用钢板制作导轨座，下料、冲孔、焊接、热镀锌等工艺处理。

在原机床床身上加装滚珠丝杠及直线导轨，即增加了X和Z两个轴的移动功能，控制系统可自动实现刀具的切削运动和方向，实现自动加工。

3. 轴的控制及传动主轴采用伺服电机直接驱动，转速范围大，同时可使加工负载更加平稳，提高加工效果。

进给轴采用数控步进电机驱动，因其工作速度快（50mm/min~10,000mm/min），重复定位精度高（0.01mm），控制精度高（0.001mm），而且在工作过程中不需要外部控制，因此比伺服电机更具经济性。

4. 机床配套部分改造为提高加工效率，改造的数控车床要配备相应的辅助设备。

本设计配套装备了自动润滑系统和气动刀塔换刀机构，以便实现机床自动加工。

三、设计特点1. 价格低廉本设计方案针对该普通车床原有的机械结构进行改造，不需要另外购买新的设备，只需要更换部分配件，再连接数控系统就可实现数控加工，降低了改造成本，能够满足中小企业的需求。

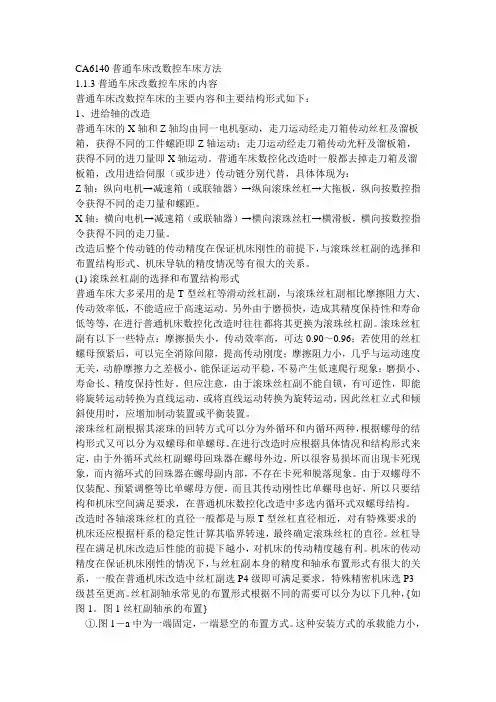

CA6140普通车床改数控车床方法1.1.3普通车床改数控车床的内容普通车床改数控车床的主要内容和主要结构形式如下：1、进给轴的改造普通车床的X轴和Z轴均由同一电机驱动，走刀运动经走刀箱传动丝杠及溜板箱，获得不同的工件螺距即Z轴运动；走刀运动经走刀箱传动光杆及溜板箱，获得不同的进刀量即X轴运动。

普通车床数控化改造时一般都去掉走刀箱及溜板箱，改用进给伺服（或步进）传动链分别代替，具体体现为：Z轴：纵向电机→减速箱（或联轴器）→纵向滚珠丝杠→大拖板，纵向按数控指令获得不同的走刀量和螺距。

X轴：横向电机→减速箱（或联轴器）→横向滚珠丝杠→横滑板，横向按数控指令获得不同的走刀量。

改造后整个传动链的传动精度在保证机床刚性的前提下，与滚珠丝杠副的选择和布置结构形式、机床导轨的精度情况等有很大的关系。

(1) 滚珠丝杠副的选择和布置结构形式普通车床大多采用的是T型丝杠等滑动丝杠副，与滚珠丝杠副相比摩擦阻力大、传动效率低，不能适应于高速运动。

另外由于磨损快，造成其精度保持性和寿命低等等，在进行普通机床数控化改造时往往都将其更换为滚珠丝杠副。

滚珠丝杠副有以下一些特点：摩擦损失小，传动效率高，可达0.90～0.96；若使用的丝杠螺母预紧后，可以完全消除间隙，提高传动刚度；摩擦阻力小，几乎与运动速度无关，动静摩擦力之差极小，能保证运动平稳，不易产生低速爬行现象；磨损小、寿命长、精度保持性好。

但应注意，由于滚珠丝杠副不能自锁，有可逆性，即能将旋转运动转换为直线运动，或将直线运动转换为旋转运动，因此丝杠立式和倾斜使用时，应增加制动装置或平衡装置。

滚珠丝杠副根据其滚珠的回转方式可以分为外循环和内循环两种，根据螺母的结构形式又可以分为双螺母和单螺母。

在进行改造时应根据具体情况和结构形式来定，由于外循环式丝杠副螺母回珠器在螺母外边，所以很容易损坏而出现卡死现象，而内循环式的回珠器在螺母副内部，不存在卡死和脱落现象。

由于双螺母不仅装配、预紧调整等比单螺母方便，而且其传动刚性比单螺母也好，所以只要结构和机床空间满足要求，在普通机床数控化改造中多选内循环式双螺母结构。
