精心整理1、本表头由交底人填写,交底人与接受交底人各保存一份;2、当做分部、分项施工作业交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上。

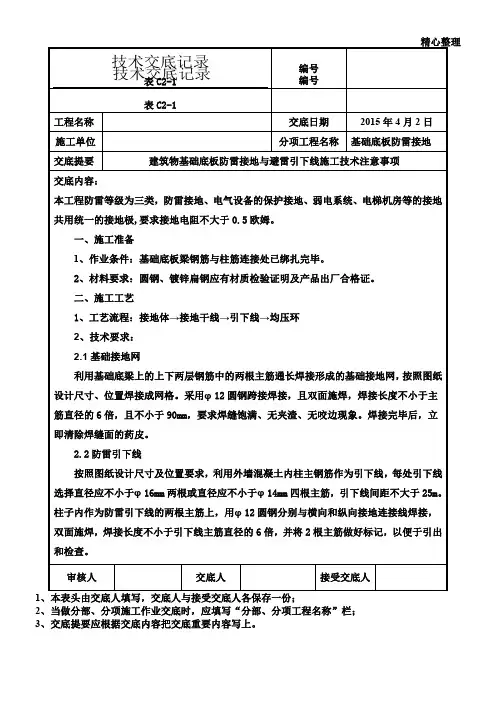

技术交底记录 表C2-1编号 工程名称交底日期 2015年4月2日 施工单位分项工程名称 基础底板防雷接地 交底提要建筑物基础底板防雷接地与避雷引下线施工技术注意事项交底内容: 本工程防雷等级为三类,防雷接地、电气设备的保护接地、弱电系统、电梯机房等的接地共用统一的接地极,要求接地电阻不大于0.5欧姆。
一、施工准备1、作业条件:基础底板梁钢筋与柱筋连接处已绑扎完毕。
2、材料要求:圆钢、镀锌扁钢应有材质检验证明及产品出厂合格证。
二、施工工艺1、工艺流程:接地体→接地干线→引下线→均压环2、技术要求:2.1基础接地网利用基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网,按照图纸设计尺寸、位置焊接成网格。
采用φ12圆钢跨接焊接,且双面施焊,焊接长度不小于主筋直径的6倍,且不小于90mm ,要求焊缝饱满、无夹渣、无咬边现象。
焊接完毕后,立即清除焊缝面的药皮。
2.2防雷引下线按照图纸设计尺寸及位置要求,利用外墙混凝土内柱主钢筋作为引下线,每处引下线选择直径应不小于φ16mm 两根或直径应不小于φ14mm 四根主筋,引下线间距不大于25m 。
柱子内作为防雷引下线的两根主筋上,用φ12圆钢分别与横向和纵向接地连接线焊接,双面施焊,焊接长度不小于引下线主筋直径的6倍,并将2根主筋做好标记,以便于引出和检查。
审核人 交底人 接受交底人技术交底记录 表C2-1编号1、本表头由交底人填写,交底人与接受交底人各保存一份;2、当做分部、分项施工作业交底时,应填写“分部、分项工程名称”栏;3、交底提要应根据交底内容把交底重要内容写上。
工程名称交底日期 2015年4月2日 施工单位分项工程名称 基础底板防雷接地 交底提要建筑物基础底板防雷接地与避雷引下线施工技术注意事项 交底内容: 三、质量标准1、主控项目1.1材料的质量符合设计要求。
防雷接地工程技术交底一、任务背景为了保障建造物及其设备的安全运行,防止雷击等自然灾害对建造物及其设备造成损坏,防雷接地工程技术交底成为必要的工作环节。
本文将详细介绍防雷接地工程技术交底的相关内容。
二、工程概述防雷接地工程是指通过合理布置接地装置,将建造物及其设备与地面形成良好的电气连接,以达到安全防护的目的。
该工程主要包括以下几个方面的内容:1. 设计方案根据建造物的结构特点、用途及周边环境条件,制定合理的防雷接地设计方案。
设计方案应包括接地装置的布置、接地体的选型和材料、接地电阻的计算等。
2. 材料准备根据设计方案,准备所需的接地装置材料。
常用的接地装置材料包括铜排、镀锌钢材、接地电极等。
材料的选择应符合国家相关标准,并具备良好的导电性能和耐腐蚀能力。
3. 施工流程施工前应制定详细的施工方案,明确施工流程和安全措施。
施工流程主要包括接地装置的布置、接地电极的埋设、接地体的连接等。
施工过程中应注意施工质量,确保接地装置与地面的良好接触。
4. 检测验收施工完成后,应进行防雷接地工程的检测验收。
检测内容主要包括接地电阻的测量、接地装置的连接性能等。
验收合格后,方可投入使用。
三、技术要求为确保防雷接地工程的有效性和可靠性,以下是防雷接地工程的技术要求:1. 接地电阻要求根据建造物的用途和要求,接地电阻应符合相关标准的要求。
普通来说,低电阻值能提供更好的防雷保护效果。
常见的接地电阻要求为不大于10欧姆。
2. 接地装置的布置接地装置的布置应根据建造物的结构特点和用途来确定。
普通来说,接地装置应均匀分布在建造物周围,以确保接地电阻的均匀性。
3. 接地体的选型和埋设接地体的选型应根据建造物的土壤电阻率、湿度等条件来确定。
常见的接地体包括接地电极、接地网等。
接地体的埋设深度应符合相关标准的要求,普通为1.5米以上。
4. 接地装置的连接性能接地装置的连接性能是防雷接地工程的重要指标之一。
接地装置的连接应坚固可靠,接地装置与接地体之间的连接电阻应符合相关标准的要求。
技术交底记录施管表5技术交底记录施管表5技术交底记录施管表5技术交底记录施管表5 工程名称分部工程建筑电气工程分项工程名称防雷及接地安装施工单位交底内容:3.3.2挖沟:根据设计图要求,对接地体(网)的线路进行测量弹线,在此线路上挖掘深为0.8~1m,宽为0.5m的沟,沟上部稍宽,底部如有石子应清除见图3.3.2所示。
图3.3.23.3.3安装接地体(极):沟挖好后,应立即安装接地体和敷设接地扁钢,防止土方坍塌。
先将接地体放在沟的中心线上,打入地中,一般采用手锤打入,一人扶着接地体,一人用大锤敲打接地体顶部。
为了防止将接钢管或角钢打劈,可加一护管帽套入接地管端,角钢接地可采用短角钢(约10cm)焊在接地角钢一即可,见图3.3.3所示。
使用手锤敲打接地体时要平稳,锤击接地体正中,不得打偏,应与地面保持垂直,当接地体顶端距离地600mm时停止打入。
图3.3.3交底单位接收单位交底人接收人技术交底记录施管表5 工程名称分部工程建筑电气工程分项工程名称防雷及接地安装施工单位交底内容:3.3.4接地体间的扁钢敷设:扁钢敷设前应调直,然后将扁钢放置于沟内,依次将扁钢与接地体用电焊(气焊)焊接。
扁钢应侧放而不可放平,侧放时散流电阻较小。
扁钢与钢管连接的位置距接地体最高点约100mm。
焊接时应将扁钢拉直,焊好后清除药皮,刷沥青做防腐处理,并将接地线引出至需要位置,留有足够的连接长度,以待使用见图3.3.4所示。
图3.3.41—接地体;2—自然地坪;3—接地卡子焊接处3.3.5核验接地体(线):接地体连接完毕后,应及时请质检部门进行隐检、接地体材质、位置、焊接质量,接地体(线)的截面规格等均应符合设计及施工验收规范要求,经检验合格后方可进行回填,分层夯实。
3.4自然基础接地体安装:3.4.1利用无防水底板钢筋或深基础做接地体。
利用无防水底板钢筋或深基础做接地体:按设计图尺寸位置要求,标好位置,将底板钢筋搭接焊好。
工程名称交底部位防雷接地工程编号001 日期2022年5月29日交底内容:一、工程概况1. 本工程三类防雷建筑物,设防直击雷的外部防雷装置,并采取防闪电电涌侵入的措施。
设置内部防雷装置,并在建筑物的地下室(或地面层处)将建筑物金属体、金属装置、建筑物内系统、进出建筑物的金属管线与防雷装置防雷等电位连接。
外部防雷装置与建筑物金属体、金属装置、建筑物内系统之间,还应满足间隔距离的要求。
2. 接闪器:在屋顶采用∅10热镀锌圆钢作接闪带,屋顶接闪带连接线网格不大于20mx20m或24mx16m。
3. 引下线:利用建筑物钢筋混凝土柱子或剪力墙内两根∅10以上主筋通长焊接作为引下线,引下线其间距沿周长计算不应大于25米。
所有外墙引下线在室外地面下1m处引出一根40x4热镀锌扁钢,扁钢伸出室外,距外墙皮的距离不小于1.5m。
4. 接地极:建筑物基础底梁上的下层钢筋中的两根∅10以上主筋通长焊接形成的基础接地网。
构件内有箍筋连接的钢筋或成网状的钢筋,其箍筋与钢筋、钢筋与钢筋应采用土建施工的绑扎法、螺丝、对焊或搭焊连接。
单根钢筋、圆钢或外引预埋连接板、线与构件内钢筋应焊接连接。
构件之间必须连接成电气通路。
5. 引下线上端与接闪带焊接,下端与接地极焊接。
建筑物四角的外墙引下线在室外地面上1.0m 处设测试卡子。
6. 凡突出屋面的所有金属构件、金属通风管、金属屋面、金属屋架等均与避雷带可靠焊接。
在屋面接闪器保护范围之外的非金属物体应装设接闪器,并应和屋面防雷装置相连。
7.竖向敷设金属管道和电梯滑轨应上下两端与防雷装置可靠连接。
8.室外接地凡焊接处均应刷沥青防腐。
二、防雷接地施工工艺1. 利用建筑物基础内钢筋做综合接地装置:按照设计图纸尺寸位置要求标好位置,利用基础梁上的下层两根不小于直径10mm主筋搭接焊好,不同标高处利用两根竖向结构筋上下焊接贯通,并清理干净药皮药渣。
并在室外每个测试点地面以下1米处预留40*4热镀锌扁钢引致散水外不小于0.3。

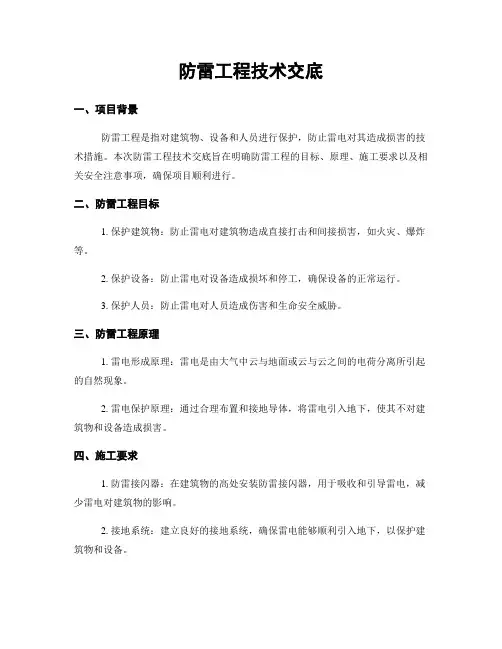

防雷工程技术交底一、项目背景防雷工程是指对建筑物、设备和人员进行保护,防止雷电对其造成损害的技术措施。
本次防雷工程技术交底旨在明确防雷工程的目标、原理、施工要求以及相关安全注意事项,确保项目顺利进行。
二、防雷工程目标1. 保护建筑物:防止雷电对建筑物造成直接打击和间接损害,如火灾、爆炸等。
2. 保护设备:防止雷电对设备造成损坏和停工,确保设备的正常运行。
3. 保护人员:防止雷电对人员造成伤害和生命安全威胁。
三、防雷工程原理1. 雷电形成原理:雷电是由大气中云与地面或云与云之间的电荷分离所引起的自然现象。
2. 雷电保护原理:通过合理布置和接地导体,将雷电引入地下,使其不对建筑物和设备造成损害。
四、施工要求1. 防雷接闪器:在建筑物的高处安装防雷接闪器,用于吸收和引导雷电,减少雷电对建筑物的影响。
2. 接地系统:建立良好的接地系统,确保雷电能够顺利引入地下,以保护建筑物和设备。
3. 导线布置:合理布置导线,减少雷电对设备的影响。
导线应采用优质铜材料,连接牢固可靠。
4. 防雷装置:安装防雷装置,如避雷针、避雷带等,用于吸收和分散雷电,减少雷电对设备的影响。
5. 维护保养:定期检查和维护防雷设施,确保其正常运行。
如发现故障或损坏,应及时修复或更换。
五、安全注意事项1. 施工人员应具备相关防雷工程知识,严格按照施工规范进行操作。
2. 在雷雨天气或雷电活动频繁的时候,应暂停施工,确保人员的安全。
3. 使用专业的防雷工具和设备,确保施工质量和安全。
4. 施工现场应设置明显的警示标志,提醒人员注意雷电风险。
5. 施工人员应定期接受防雷工程培训,提高安全意识和应急处理能力。
六、总结防雷工程是保护建筑物、设备和人员安全的重要措施。
通过合理的布置和施工要求,可以有效减少雷电对建筑物和设备的损害。
在施工过程中,必须严格遵守安全注意事项,确保人员的生命安全和工程质量。
通过本次防雷工程技术交底,希望能够加强施工人员的防雷意识,确保项目的顺利进行。
防雷接地工程技术交底一、项目背景防雷接地工程是建造工程中非常重要的一项安全工程。
在建造物中,由于雷电活动的存在,如果不进行有效的防雷接地工程,将会给建造物和人员带来巨大的安全隐患。
因此,进行防雷接地工程技术交底是确保建造物安全的重要环节。
二、防雷接地工程的目的防雷接地工程的主要目的是将雷电击中建造物时产生的雷电能量引导到地面,以保护建造物和人员的安全。
通过合理的设计和施工,确保建造物的防雷接地系统能够有效地将雷电能量导入地下,减少雷电对建造物的伤害。
三、防雷接地工程的基本原理1. 接地电阻原理:防雷接地工程的核心是降低接地电阻。
接地电阻越小,对雷电的导引能力越强。
因此,在进行防雷接地工程时,需要选择合适的接地材料和接地方式,确保接地电阻能够达到规定的要求。
2. 接地装置原理:防雷接地工程中常用的接地装置有接地网和接地体。
接地网是由多根导体组成,埋入地下形成一个导电网络,用于导引雷电能量。
接地体是单根导体,通过埋入地下来实现接地。
四、防雷接地工程的设计要求1. 建造物类型和用途:不同类型和用途的建造物对防雷接地工程的要求不同。
根据建造物的特点,确定合适的接地装置和接地电阻要求。
2. 地质条件:地质条件对防雷接地工程有一定影响。
需要进行地质勘测,了解地下土壤的电阻率和含水量等参数,以便选择合适的接地方式和材料。
3. 接地装置的布置:根据建造物的结构和布局,合理布置接地装置。
接地装置应尽量挨近建造物,减少接地导线的长度,降低接地电阻。
4. 接地电阻的要求:根据国家标准和相关规范,确定建造物防雷接地电阻的要求。
普通要求建造物的接地电阻不大于10Ω,以确保良好的接地效果。
五、防雷接地工程的施工步骤1. 确定施工方案:根据设计要求和实际情况,制定防雷接地工程的施工方案。
包括接地装置的布置、接地材料的选择和施工工艺等。
2. 土方开挖:根据设计要求,进行土方开挖,埋设接地装置。
土方开挖的深度和尺寸应符合规范要求。
防雷接地工程施工技术交底一、工程概述本项目为XXX建筑物的防雷接地工程,主要包括防雷接地系统的设计、施工及验收。
根据《建筑物防雷设计规范》(GB50057-2010)和《建筑物接地设计规范》(GB50169-2012)的要求,结合工程实际情况,确保建筑物防雷接地系统的安全、可靠、有效。
二、施工准备1. 技术准备:施工前应认真阅读图纸,熟悉设计文件,了解防雷接地系统的设计意图、施工工艺及质量要求。
2. 材料准备:应根据设计要求,选择符合规范要求的材料,如接地体、接地线、接地模块等。
3. 施工工具:准备足够的施工工具,如电钻、扳手、螺丝刀、焊接设备等。
4. 安全防护:施工前应做好安全防护措施,如佩戴安全帽、手套、鞋子等。
三、施工工艺及要求1. 接地体施工:(1)接地体应按设计要求的位置、深度和规格进行施工。
(2)接地体施工前,应清除地面的杂物,挖出的土坑应大于设计要求的尺寸。
(3)接地体应采用焊接方式与接地线连接,焊接应牢固,焊缝应饱满。
2. 接地线施工:(1)接地线应按设计要求敷设,固定牢固,不得有松动、断裂现象。
(2)接地线与建筑物、设备的连接应牢固,连接部位应采取防腐蚀措施。
(3)接地线穿越建筑物、构筑物时,应采取保护措施,避免损伤接地线。
3. 接地模块施工:(1)接地模块应按设计要求的位置、数量和规格进行施工。
(2)接地模块与接地线连接应牢固,连接部位应采取防腐蚀措施。
(3)接地模块周围应填充填料,填充料应搅拌均匀,填充后应夯实。
4. 接地网施工:(1)接地网应按设计要求敷设,网格尺寸应符合规范要求。
(2)接地网与接地线、接地模块的连接应牢固,连接部位应采取防腐蚀措施。
(3)接地网施工完毕后,应进行接地电阻测试,测试值应符合设计要求。
四、施工质量控制1. 施工过程中,应严格按照设计文件和规范要求进行施工,确保施工质量。
2. 施工过程中,应对每个施工环节进行监督检查,发现问题及时整改。
3. 施工完毕后,应进行质量验收,包括材料验收、施工工艺验收和接地电阻测试验收。
本表由施工单位填写
本表由施工单位填写

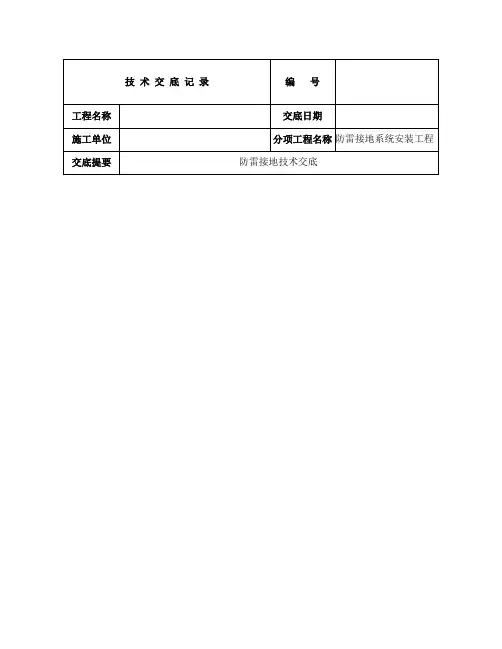

表C2-1
工程名称交底日期
施工单位分项工程
交底提要防雷、接地施工技术交底
将接线端子全部短路,慢摇摇把,调整测量标度盘,使指针返回零位,这时指针度盘零线,表盘零线大体重合,则说明仪表是好的。
用导线将E’、P’和C’连于仪表相应的端纽,如下图所示:
②测量注意事项
a 两人操作
b 被测电阻与辅助接地极三点所成直线不得与金属管道或邻近的架空线平行
c 测量时,被测电极应与电气设备断开
接地电阻测试仪不允许开路实验
四、防雷装置安装
4.1屋顶避雷带做法
本建筑物设置避雷带,采用ɸ10镀锌圆钢避雷带沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设,并在整个屋面组成不大于20m×20m或24m×16m的网格。
屋面所有金属物体应与避雷带焊接连通。
避雷带安装高度为150mm,距屋面边缘或女儿墙外侧为100mm,支持卡水平距离为1000mm,转角处间距为500mm。
屋面避雷带转角位与防雷引下线连接处必须有弧形过度,且焊接可靠。
屋面不同标高部位避雷带连接,利用结构钢筋焊接连通,用ɸ12镀锌圆钢暗敷焊接连通。
审核人交底人接受交底人。

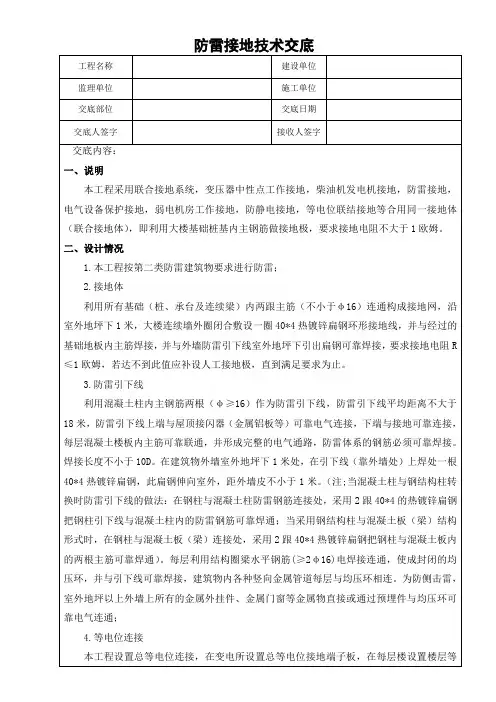

监理单位施工单位交底部位交底日期交底人签字接收人签字(二)主要机具1.手动工具:电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
2.电动工具:电锤、冲击钻、电气焊机具等。
3.测试器具:小线、线坠、卷尺、粉线袋等。
4.其他工具:大绳、绞磨(或倒链)、紧线器等。
四、施工工艺(一)接地装置安装1.自然接地体的安装利用结构地板上层、下层各2根φ≥16相邻钢筋通长可靠焊接连通构成接地网。
横向纵向交叉部位可靠跨接,并在交叉处把上层、下层的接地钢筋网可靠焊接连通。
再将标有防雷引下线的柱内主筋(不少于2根)底部与底板筋接地网搭接焊好,并在室外地面以下将柱内主筋焊好连接板,并将两根主筋用色漆做好标记,便于引出和检查,做好隐蔽检查,填写隐检记录。
2.变电所接地系统监理单位施工单位交底部位交底日期交底人签字接收人签字所有电气装置的金属外壳,基础槽钢两端,电缆进户预埋钢管,配线钢管,电缆桥架,母线的金属外壳等正常情况下不带电的金属器件均应可靠接地;变压器柜的金属轨道采用100*5的热镀锌扁钢与基地网可靠焊接连通,变压器的中性点采用100*5的热镀锌扁钢与接地系统可靠连通;所有配电柜下方四周统长10#槽钢预埋件采用40*4的热镀锌扁钢与基地网可靠焊接连通,高、低压柜的金属外壳与10#槽钢预埋件可靠电气连通;为满足环保部门防电磁辐射要求,变电所、开关站。
柴油发电机房的顶板和四周侧墙内设置10*10mm的钢丝网,并在多处采用40*4热镀锌扁钢与变电所、开关站、柴油发电机房四周的接地装置可靠焊接连通。
3.弱电竖井工作接地弱电井在地下二层焊处一根40*4的扁钢至弱电井专用接地端子箱(箱底距地坪500mm),然后在竖井内沿墙向上明敷一根40*4扁铜,每层再用40*4变通从竖向干线引出至接地专用端子箱,套绝缘套(注:明敷扁铜在穿楼板处预埋PVC50管)监理单位施工单位交底部位交底日期交底人签字接收人签字弱电竖井工作接地4.弱电竖井防静电接地:同弱电竖井工作接地;5.弱电机房专用工作接地在地下三层距基础接地网高500mm处预埋150w*150h*80d的钢盒,钢盒与接地网之间采用40*4的扁钢焊接连通,在钢盒至弱电机房、网络机房及多媒体机房专用接地端子箱(距地面300mm)之间用WDZA-YJY-1*95的电缆穿沿墙暗敷PVC32管可靠连接(螺栓连接)。
工程名称建设单位交底部位施工单位交底人签字接收人签字(分包管交底日期理人员)2.2.2 接地干线敷设细部要求在配电间、设备房、强、弱电竖井内明设接地线,根据设计要求敷设一圈﹣25×4mm热镀锌扁钢与与等电位连接端子板可靠连接。
首先在墙上安装卡子,水平直线段1.0米一个,垂直部分2.0米一个,转弯部分0.4米一个,扁钢与墙面的距离15mm,距完成地面30cm高,设置要求均匀一致,顺直美观,固定牢靠;焊接处要平滑,所有焊接点补刷一遍防腐漆后再通长刷黄绿相间油漆一遍。
如下图:配电房接地干线工程名称建设单位交底部位施工单位交底人签字接收人签字(分包管交底日期理人员)2.2.3 防雷引下线细部要求本工程利用结构柱内2根不小于φ16柱主筋作防雷引下线,利用建筑物柱主筋作为接地引下线的每层用黄色油漆在引下线钢筋离地面0.3m处涂刷一圈,涂刷长度10cm。
保证下端与相应的两根基础主筋焊接连通及至上通焊到屋顶。
如土建柱主筋采用机械焊接,必须用不小于φ10圆钢搭接焊通。
2.2.4屋面防雷接闪带细部要求沿机房层屋面女儿墙、钢筋混凝土架构层表面顶明敷(贴敷)-25x4的镀锌扁钢作为接闪带,要求接闪带与屋檐边垂直面平齐。
在机房层屋面素混凝土整浇层(约40mm厚)内,敷设-25x4镀锌扁钢,组成不大于20x20或24x16米的接闪网,屋顶所有接闪器之间应互相连接。
2.2.5 防雷测试盒(1)在设计图纸指定点预留测试盒作为防雷检测点,高度距地0.5米。
测试盒采用δ0.75镀锌钢板作成250*150*50大小的盒子,暗装在设计图纸指定位置。
由防雷引下线引出一根﹣40×4工程名称建设单位交底部位施工单位交底人签字接收人签字(分包管交底日期理人员)热镀锌扁钢至防雷测试盒内,作防雷测试用。
2.2.6屋面金属构件及金属管道接地屋面金属管道必须接地可靠,不得直接焊接,必须采用接地卡环并采用铜芯软线与接地扁钢连接,且防松零件齐全。
防雷接地施工技术交底一、工程概述在进行本次防雷接地施工前,有必要向各位施工人员详细介绍本工程的基本情况。
本工程为_____,位于_____,总建筑面积为_____平方米。
建筑物的高度为_____米,结构形式为_____。
防雷接地系统对于建筑物的安全至关重要,它能够有效地将雷电引入大地,避免雷电对建筑物及内部设备、人员造成损害。
因此,我们必须高度重视本次施工,确保施工质量符合设计及规范要求。
二、施工准备1、技术准备施工前,施工人员应熟悉施工图纸及相关规范,明确施工要求和技术要点。
编制施工方案,并向施工人员进行技术交底。
2、材料准备准备好所需的防雷接地材料,如镀锌扁钢、镀锌圆钢、接地极等,材料的规格、型号应符合设计要求。
材料应有质量证明文件,并经检验合格后方可使用。
3、主要机具准备准备好电焊机、切割机、钻孔机、接地电阻测试仪等施工机具。
施工机具应性能良好,且经过检验合格。
4、作业条件准备基础土方已开挖完成,并已平整至设计标高。
建筑物的轴线及标高已测量完毕,并已标记清晰。
三、施工工艺流程1、接地体安装按照设计要求,在基础底板上敷设接地极。
接地极一般采用镀锌角钢或钢管,长度为 25 米,间距为 5 米。
接地极的顶部应埋入地下 08 米以下,底部应做成尖头状,以便打入地下。
接地极之间应采用镀锌扁钢进行连接,焊接长度不应小于扁钢宽度的 2 倍,且至少三面施焊。
2、接地干线敷设接地干线一般采用 40×4 的镀锌扁钢,沿建筑物的四周敷设。
接地干线应敷设在距地面 03 米处,并应保持水平。
接地干线之间的连接应采用焊接,焊接处应进行防腐处理。
3、引下线敷设利用建筑物的结构柱内主筋作为引下线,每根柱子至少应有两根主筋作为引下线。
引下线的主筋应从基础底板一直通到屋顶,并应在屋顶与避雷带进行连接。
引下线在每层应设置一个测试点,测试点的高度距地面 05 米。
4、避雷带安装避雷带一般采用 10 镀锌圆钢,沿屋顶女儿墙敷设。
一、交底目的为确保施工现场防雷设施的安全施工,提高施工人员的安全意识,防止雷击事故的发生,特进行防雷施工安全技术交底。
二、交底内容1. 施工人员安全要求- 所有参与防雷施工的员工必须经过专业培训,了解防雷基本知识和操作技能。
- 进入施工现场必须穿戴好个人防护用品,如安全帽、防滑鞋等。
- 严禁酒后作业,确保施工人员的身体状况符合工作要求。
2. 施工现场安全措施- 施工现场应设置明显的警示标志,提醒施工人员注意防雷安全。
- 雷雨天气严禁进行露天防雷施工,如需施工,应采取有效防护措施。
- 施工现场应保持良好的排水系统,防止积水。
3. 防雷施工技术要点- 防雷接地系统应按照设计要求施工,确保接地电阻符合规范。
- 接地体应选用符合标准的材料,埋设深度应符合设计要求。
- 防雷引下线应沿建筑物外墙敷设,并做好固定和防腐处理。
- 防雷装置的安装位置应符合设计要求,确保防雷效果。
4. 防雷施工操作规程- 施工前应仔细检查防雷材料,确保质量合格。
- 施工过程中应严格按照操作规程进行,不得擅自更改设计。
- 防雷接地系统施工过程中,应定期检测接地电阻,确保符合规范要求。
- 防雷引下线施工时,应注意与建筑物外墙面保持一定距离,避免损坏。
5. 事故处理- 发生雷击事故时,应立即停止施工,切断电源,组织人员进行现场救援。
- 同时,应及时上报事故情况,配合相关部门进行调查处理。
三、交底人员- 施工单位:XXX- 建设单位:XXX- 工程名称:XXX- 工程部位:XXX- 安全负责人:XXX- 工长:XXX- 班长:XXX四、交底日期- 年月日五、交底记录- 请参加交底人员认真阅读以上内容,并在以下记录表上签字确认。
交底人员签字:____________________备注:- 本安全技术交底模板仅供参考,具体施工内容应根据工程实际情况进行调整。
- 施工过程中,如遇特殊情况,应及时调整施工方案,并重新进行安全技术交底。
防雷接地工程技术交底引言概述:在建筑工程中,防雷接地工程是至关重要的一环。
正确的防雷接地工程可以有效保护建筑物和设备免受雷击的危害,确保人员和设备的安全。
因此,对防雷接地工程技术进行交底是非常必要的。
一、接地电阻的要求1.1 接地电阻的测量方法:接地电阻是衡量接地系统质量的重要指标,通常采用万用表或接地电阻测试仪进行测量。
1.2 接地电阻的标准值:根据国家标准和建筑规范的要求,建筑物的接地电阻应控制在一定范围内,通常为10欧姆以下。
1.3 接地电阻的改善方法:如果接地电阻超出标准范围,可以采取增加接地电极数量、改善接地电极材质等方法来改善接地系统的质量。
二、接闪器的设置位置2.1 接闪器的作用:接闪器是建筑物上的一种重要设备,用于引导雷电流到接地系统,减少雷击对建筑物的危害。
2.2 接闪器的设置位置:接闪器一般设置在建筑物的高处,如屋顶或者高架设备上,确保其能有效引导雷电流。
2.3 接闪器的布局原则:接闪器的布局应考虑建筑物的结构特点和周围环境,确保其能够覆盖整个建筑物并与接地系统连接。
三、接地电极的选材和埋设3.1 接地电极的选材:接地电极的选材应考虑导电性能、耐腐蚀性能和使用寿命等因素,常用的材料包括铜、镀锌钢等。
3.2 接地电极的埋设深度:接地电极的埋设深度应符合规范要求,一般在1.5米以上,确保接地系统能够有效导入地下水层。
3.3 接地电极的间距:接地电极的间距应根据建筑物的大小和接地系统的负荷来确定,一般间距在10米左右。
四、接地系统的保护4.1 防雷接地系统的检测:定期对防雷接地系统进行检测是非常重要的,以确保其运行正常。
4.2 防雷接地系统的维护:定期清理接地电极周围的杂物和保持接地系统的干燥是保护接地系统的有效方法。
4.3 防雷接地系统的监控:可以通过安装监控设备对防雷接地系统进行实时监测,及时发现问题并进行处理。
五、防雷接地工程的验收5.1 防雷接地工程的验收标准:防雷接地工程的验收应符合国家标准和建筑规范的要求,接地电阻、接闪器设置等都需要符合规定。
防雷接地工程技术交底引言概述防雷接地工程是建筑工程中非常重要的一环,它直接关系到建筑物和设备的安全。
因此,在进行防雷接地工程时,必须进行技术交底,确保工程质量和安全。
本文将从防雷接地工程技术交底的角度出发,详细介绍相关内容。
一、设计方案交底1.1 确定防雷接地系统的类型和规模:根据建筑物的性质和周围环境的雷电情况,确定防雷接地系统的类型,如直接接地系统、间接接地系统或混合接地系统,并确定系统的规模。
1.2 确定接地电阻要求:根据国家标准和建筑物的要求,确定防雷接地系统的接地电阻要求,确保系统的安全性和可靠性。
1.3 确定接地材料和施工方法:选择合适的接地材料,如铜杆或镀铜带,并确定施工方法,确保接地系统的质量和稳定性。
二、施工方案交底2.1 安全交底:施工人员必须了解防雷接地系统的施工安全要求,如穿戴防护装备、避免雷雨天气施工等,确保施工过程中的安全。
2.2 施工工艺交底:详细介绍防雷接地系统的施工工艺,包括挖掘接地坑、安装接地材料、连接接地系统等,确保施工按照规范进行。
2.3 质量验收交底:介绍防雷接地系统的质量验收标准和方法,确保施工质量符合要求,系统可靠性高。
三、设备选型交底3.1 选择合适的接地设备:根据建筑物的需要和实际情况,选择合适的防雷接地设备,如接地线夹、接地线夹具等,确保设备符合要求。
3.2 设备安装位置交底:确定接地设备的安装位置,如建筑物顶部、墙体或地面等,确保设备安装合理、方便维护。
3.3 设备连接方式交底:详细介绍接地设备的连接方式,如焊接、螺栓连接等,确保连接牢固可靠,系统运行稳定。
四、维护保养交底4.1 定期检查交底:制定防雷接地系统的定期检查计划,如每季度或每年进行一次检查,确保系统正常运行。
4.2 故障处理交底:介绍防雷接地系统常见故障的处理方法,如接地电阻过大、接地线损坏等,确保及时处理故障,保障系统安全。
4.3 维护保养标准交底:制定防雷接地系统的维护保养标准,包括清洁接地设备、检查接地电阻等,确保系统长期稳定运行。
防雷及接地安装工程安全技术交底一、施工准备(一)作业条件1、接地体安装:(1)人工接地体:设计位置的场地没被占用,且巳经清理好。
(2)利用底板钢筋或深基础做按地体:底板筋与柱筋连按处已绑扎完。
2、接地干线安装:(1)支架安装完毕。
(2)土建抹灰已完成。
(3)穿墙保护管巳预埋。
3、支架安装:(1)各种支架已运到现场。
(2)结构工作巳经宪成。
(3)室外必须有脚手架或爬梯。
(4)防雷引下线暗敷设:(5)建筑物有脚手架或爬梯,达到能上人操作的条件。
(6)利用主筋作引下线时,钢筋绑扎完毕。
4、避雷引下线明敷设:(1)支架安装完毕。
(2)建筑物有脚手架或爬梯,达到能上人操作的条件。
(3)土建外装修完毕。
5、避雷网安装:(1)支架安装完毕。
(2)具备调直场地和垂直运输条件。
(3)接地体与引下线必须做完。
6、避雷针安装:(1)接地体及引下线必须安装完毕。
(2)需要脚手架处,脚手架搭设完毕。
(3)土建结构工程己完,并随结构施工做完预埋件。
二、材料要求1、防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格证和镀锌质量证明书。
在施工过程中应注意保护镀锌层。
其主要镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。
2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
三、主要机具常用电工工具:手锤、钢锯、压力案子、大锤、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。
四、操作工艺(一)接地体的安装1、接地体顶面埋设深度应符合设计要求。
当无要求时,不应小于0.6m。
角钢及钢管接地体应垂直配置。
除接地体外,接地体引出线的垂直部分和接地装置焊接部位应防腐处理;在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药。
2、垂直接地体的间距不应小于其长度的3~5倍。
水平接地体的间距应符合设计规定。
当无设计规定时不宜小于5m。
3、除环形接地体外,接地体埋设位置应在距建筑物3m以外。
防雷接地工程技术交底引言概述:防雷接地工程技术交底是指在建设工程中,对于防雷接地系统的设计、施工、监测等方面进行详细的交底和说明。
防雷接地工程是建造物必备的安全设施,它能够有效地排除或者减少雷电对建造物及其中的设备设施所造成的危害。
本文将从设计、施工、监测等方面,详细介绍防雷接地工程技术交底的内容。
一、防雷接地工程设计1.1 接地系统设计原则在防雷接地工程设计中,需要遵循以下原则:1.1.1 合理布置接地装置:根据建造物的结构特点和雷电活动规律,合理布置接地装置,确保接地系统能够有效地引导雷电电流。
1.1.2 选择适当的接地材料:根据建造物的具体情况,选择合适的接地材料,如铜材、镀锌钢材等,以确保接地系统的导电性能。
1.1.3 考虑接地系统的稳定性:在设计过程中,需要考虑接地系统的稳定性,采取适当的措施,防止接地电阻过大或者过小,影响接地效果。
1.2 接地系统设计步骤在进行防雷接地工程设计时,需要按照以下步骤进行:1.2.1 确定建造物的雷电保护等级:根据建造物的用途和重要性,确定雷电保护等级,为接地系统的设计提供基础。
1.2.2 测量土壤电阻率:通过测量土壤电阻率,确定接地系统的设计参数,如接地电阻值。
1.2.3 设计接地装置:根据建造物的结构和雷电活动规律,设计接地装置的布置方式和数量,并进行合理的计算和选择。
1.3 接地系统设计注意事项在进行防雷接地工程设计时,需要注意以下事项:1.3.1 避免接地系统与其他金属结构共用:为了避免接地系统与其他金属结构的相互干扰,应尽量避免接地系统与其他金属结构共用。
1.3.2 避免接地系统与电力系统共用:为了避免接地系统与电力系统的干扰,应尽量避免接地系统与电力系统共用。
1.3.3 确保接地系统的可靠性:在设计过程中,需要考虑接地系统的可靠性,采取适当的措施,确保接地系统的稳定性和耐久性。
二、防雷接地工程施工2.1 施工前准备工作在进行防雷接地工程施工前,需要进行以下准备工作:2.1.1 制定施工方案:根据设计要求,制定详细的施工方案,包括施工工序、施工方法、施工材料等。
技术交底项目表编号:1
技术交底记录
编号(1) 工程名称
工程编号
有关图号
交底内容:
1、工程概况:
本工程按第三类防雷建筑物设置防雷保护措施。
本工程利用建筑物屋面四周沿楼顶边装设φ12的镀锌圆钢避雷带作为接闪器,利用构造柱内两根主筋通长焊接作为引下线,利用建筑物基础内钢筋作为接地极,水平接地线利用条形基础内不少于两根主筋通长焊接,并于基础梁内主筋焊接,沿建筑物外圈构成闭合接地网。
接闪器、引下线、接地极三者之间必须接成良好的电气通路,各部分之间均应可靠焊接。
综合接地电阻不大于1欧姆,不满足时加打人工接地极。
全楼作等电位连接,带洗浴设备的卫生间作局部等电位连接,所有进出建筑物的金属管道均就近与接地装置可靠连接。
2、防雷接地施工工艺
2、1防雷接地施工工艺流程:
参加人员:
项目部:
施工队:
审核经办时间2011年7月1日2、0×4热镀锌扁钢至散水以外,并将两根主筋用色漆做好标记以便于引出与1、1利用建筑物基础内钢筋做综合接地装置:按设计图尺寸位置要求,标好位置,将底板钢筋上层主筋搭接焊好间距不大于20×20米的网格,并在适当位置取若干点与下层钢筋做可靠焊接;再将柱主筋(不少于2根)底部与基础主筋、底板上层主筋搭接焊好,不同标高处利用两根竖向结构筋
上下贯通,消除药皮,并在室外每个测试点地面以下1米处预留4检查。
及时请质检部门及监理进行隐检,同时做好隐检记录。
2、1、2根据设计图位置利用建筑物结构内两根主筋(Φ≥16mm,可靠连接)作为防雷引下线,引下线沿建筑物周圈均匀布置,间距不大于18m。
2、1、3 屋顶避雷带安装:避雷带沿女儿墙四周敷设,热镀锌圆钢避雷带支持卡子间距为1米左右,但必须一致,转角处悬空段不大于1米,避雷带高出屋面装饰或女儿墙0、15米,同时屋面采用热镀锌圆钢组成不10*10米或12*8米的避雷网格。
避雷网格沿屋面敷设,所有高出屋面的各种金属构件均需与避雷带焊接相连。
a、在土建屋面结构施工时,配合予埋支架。
所有支架必须牢固,灰浆饱满、横平竖直。
支架间距不大于1、5m且间距均匀,允许偏差30mm。
转角处两边的支架距转角中心不大于250mm,成排支架水平度每2m检查段允许偏差3/1000,但全长偏差不得大于10mm。
b、避雷带安装将Φ12镀锌圆钢调直,避雷线安装时应平直、牢固,不得有高低起伏与弯曲现象,距离建筑物应一致,平直度每2m检查段允许偏差3/1000,但全长偏差不得大于10mm,避雷线弯曲处不得小于90°,弯曲半径不得小于镀锌扁铁直径的2、5倍,在建筑物的变形缝处应做防雷跨越处理。
2、2等电位接地施工工艺:
2、2、1建筑物内保护干线、设备金属总管、建筑物金属构件包括建筑物金属结构等部位进行联接。
凡正常不带电,绝缘破坏时可能带电的金属外壳、穿线钢管、电缆外皮、支架等均可靠与接地系统连接。
2、2、2卫生间等电位接地:卫生间所有金属管道作局部等电位联接。
2、2、3每层楼板钢筋均与引下线焊接形成等电位连接。
2、2、4所有引入建筑物的各种金属管道外墙处预留φ12镀锌圆钢与综合接地装置可靠焊接,管道施工完毕后,再用卡箍连接或焊接。
3、接地系统安装质量要求
3、1材质的品种、规格、型号必须符合设计及规范要求,材料必须有合格证。
3、2本工程的接地极为建筑物的基础钢筋。
对作为避雷引下线测试点的基础柱内主筋,进行接地电阻测试,接地电阻测点的位置应便于测量,测试点暗埋在专用盒内,且应设置测试用的固定螺栓,测试点的高度距地面500mm,并有明显的标志。
3、3接地连接,焊接时搭接长度符合规范规定,圆钢搭接长度≥6D(D为圆钢直径),双面焊;扁钢搭接长度≥2b(b为扁钢宽度),三面焊,严禁“T”型搭接与直接对接;圆钢与扁钢连接时,其长度为圆钢直径的6倍,要求焊缝饱满,平整光滑,焊后将焊药清干净,在焊接处进行防腐处理。
焊缝应平整、饱满,不得有咬肉、焊瘤等现象,焊缝严禁用砂轮机打磨,螺栓连接时,应紧固有防松(弹簧垫)措施。
3、4金属管道连接处,用BVR多股铜芯软导线(≥4mm2)作接地跨接线,卡箍连接,应去除连接处的油污或油漆,确保接地跨接处的可靠性。
3、5在接地线跨越建筑伸缩缝、沉降缝处时,应设置补偿器,可用接地线弯成弧状作补偿器。
3、6基础钢筋焊接完毕后,对接地电阻进行测试,如电阻大于1Ω时,补打人工接地极。
3、7避雷带必须与顶部外露的其她金属物体连接一体。
3、8建筑物等电位联结干线应从与接地装置有不少于2处直接连接或从总等电位箱引出、3、9等电位联结干线或局部等电位箱间的连接线应形成环形网路。
注:测试接地装置的接地电阻值必须符合设计要求
4、材料管理措施:
4、1严把施工材料进场验收关。
主要材料及设备进场后,需向监理报验,经检验合格后,方可使用,避免不合格产品注入现场造成不必要的浪费。
4、2加强降低成本、提高经济效益的教育,使施工人员人人节约,管理现场材料。
4、3严格执行限额领料制度,做到干多少、领多少、用多少。
施工队领取材料,必须提前申报计划,并注明使用部位,避免随用随领造成材料流失浪费。
4、4控制好工程质量,杜绝因质量返工而造成的浪费。
4、5材料进入现场后,所有验收合格的材料,材料人员要做好标识,标明名称、规格、质地状况及进场日期。
4、6严格加强现场材料管理,做到大料不小用、长料不短用、并开展修旧利废活动。
对浪费材料者,严加处罚。
4、7积极发挥施工人员积极性,开展技术革新与新技术、新产品、新材料使用的活动,提高工作效率,增加工作效益。
5、成品保护管理措施:
成品保护就是电气安装工程中的重要环节,必须严格加以控制
5、1建立现场成品保护小组。
由专人负责、并定期进行检查。
5、2注意与其它专业工种的协调配合,安排好施工顺序,防止各专业间的破坏或因丢失造成的损失。
5、3搬运材料、机具及施焊时,要有具体的防护措施,不得将已做好的墙面、地面、门窗弄脏或破坏。
5、4贵重设备或易坏物品设专库存放。
搬运及安装时要防止磕碰。
5、5对有意违反成品保护措施或故意损坏安装好成品的行为,要进行严厉处罚。
5、6现场成品保护人员要坚守岗位,履行职责,出现问题要分析原因,追查责任。
6、降低成本措施:
6、1加强施工材料进场验收关,避免不合格产品注入现场造成不必要的浪费。
6、2加强降低成本与提高经济效益的教育。
使施工人员人人节约,管理好现场材料。
6、3严格加强现场材料的管理。
做到大料不小用,长料不短用,并开展修旧利废活动。
6、4严格执行限额领料制度。
做到干多少领多少,用多少的标准。
6、5控制好工程质量,杜绝因质量返工而造成的浪费。
6、6积极发挥施工人员的积极性。
开展技术革新与新技术、新产品、新材料使用的活动,提高工作效益,增加经济效益。
6、7做好工程施工的成品保护工作,严禁破坏成品。
