浅谈高层建筑施工测量竖向传递的内控法

超高层建筑施工测量坐标竖向传递实践与分析摘要：以超高层工程实例介绍采用激光垂准仪进行坐标竖向传递的方法。

因为传递高度达到一定范围，激光发散和精度降低，在超高层中如何解决坐标竖向传递随高度增加而精度降低的矛盾，对此方法的合理性和精度进行分析。

介绍坐标竖向传递的具体操作过程，比较全站仪检核法和GNSS检核法的应用范围。

分析坐标竖向传递具体在不同楼高时的测量精度，提出几点精度控制措施。

关键词：超高层；施工测量；精度控制；竖向传递随着施工技术的成熟和复杂结构不断涌现，建筑结构向超高、大跨度的方向发展，由此对超高层的施工测量提出了更高的挑战，特别是平面坐标竖向传递的难度增加和精度难以保证。

传统的坐标竖向传递方法有内控吊线法、外控放样法、内控激光垂准仪法，而随着层数和高度的增加，前面两种方法明显不适用，而激光垂准仪法也有高度限制，到达一定高度引测精度会降低。

本文将以在天津某530米超高层建筑中的实践介绍如何解决坐标竖向传递的精度控制难题，并对其要点和精度进行分析。

1 平面坐标的竖向传递超高层建筑一般采用框架-核心筒结构，核心筒的施工先于外框筒施工，核心筒的测量精度控制直接影响到后续钢结构和外框筒施工。

1.1 控制点布设位置选择核心筒测量的平面控制采用超高层建筑内部控制法，经过内部控制点优化设计后，设计点位安装强制对中装置，提高投测的精度和效率。

轴线竖向传递过程中，结合结构的特点在核心筒四角制作专用支架。

2.2 竖向传递的坐标检核全站仪法：对投测的点位采用距离和角度闭合的方法进行校核，在任意一内控点上架设全站仪，在相邻两点架设棱镜，测量三点间的间距及夹角，间距误差≤3mm，夹角与90°较差≤4″，以此方法依次检核各个边距及夹角，确保竖向传递精度。

本工程案例为矩形，若核心筒形状为异形，则提前算好相邻控制点间的距离和夹角。

GNSS检核方法：将内控点通过垂准仪法引测到钢平台顶部，在内控点对应位置上安装GNSS接收天线进行静态观测，设置GNSS测量点。

高层建筑轴线竖向控制施工方法正规版高层建筑轴线竖向控制随着城市建设的发展，一大批高层建筑不断涌现,建筑物的高度与日俱增,大批高层裙楼同时施工，场地狭小，给建筑物的垂准测量带来相当大的难度。

如何有效的将高层建筑轴线竖向控制好，从而保证建筑物的垂直度是摆在我们面前的迫切课题，在此从测量及施工方法方面对进一步控制建筑物的垂直度进行了研究。

一、工程概况及本工法的意义*＊*＊广场工程是目前我市最大的单体工程,也是我公司施工的高层建筑之一，建筑面积122210㎡，地下两层，地上1层～4层为商场，5层~31层为高档住宅,总高度为108m。

基础为筏板基础,主体结构为纯剪力墙结构体系，为高层板式住宅。

由于该建筑具有层数多、高度高的特点,因此结构的竖向偏差将直接影响工程的受力情况，若超过了规定的限度，则影响建筑物的正常使用，严重时会影响建筑物的安全性及耐久性。

为此对该建筑物的垂直度进行有效控制，将垂直度控制在规定要求的范围内，具有实际的意义。

二、建筑轴线竖向控制方法1、测量方法工程的施工测量目的是为了确保工程质量，了解建筑物产生变化的原因，及时对建筑物的变形变化进行控制调整，对于建筑轴线竖向控制若采用传统的垂准测量方法,用经纬仪垂直投影来传递坐标的方法受环境制约严重，而用线锤等简单的操作方法用作高层建筑受风力影响大，精度达不到验标要求.因此我们在施工*＊*＊广场工程中采用的是激光垂准仪内控法进行施工，在工程中施工测量紧密配合施工，并起到指导施工的作用。

2、使用范围激光垂准仪内控法是一种激光垂准仪进行铅锤定位测量的方法，且适用于高层建筑的内控点铅锤定位测量（激光传递的有效距离为50m ），该仪器可以上下两个方向发射铅锤激光束,用它作为铅锤基准线，精度比较高。

3、工艺流程 采用等偏分中法来消除误差.其一是将下激光束准确对准内控点的十字丝。

其二是将上激光束投射到作业层的接收靶上准确记录激光束的中心位置，即为内控点作业层的准确位置。

高层建筑竖向传递的方法
1. 声波隔振器：使用这种方法可以消除声波在建筑结构中的传递，从而减少和抑制噪音和震动的传递。

2. 弹簧隔振器：这种方法使用弹簧来隔离楼板和支撑物之间的振动，从而减少结构的振动和噪音的传递。

3. 防振支撑：这种方法通过减少建筑结构中的共振以减少噪音和震动的传递。

可以使用各种类型的防振器来实现这一目标。

4. 包覆和隔音：这种方法使用各种类型的隔音和防振材料来降低声波的传递和建筑结构的振动。

5. 混合使用：有效的方法可能需要采用多种技术的结合，来应对不同类型的噪音或振动的传递。

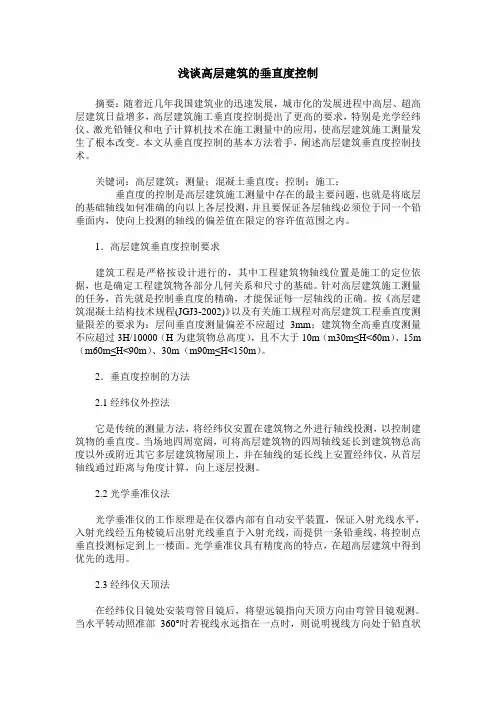

浅谈高层建筑的垂直度控制摘要：随着近几年我国建筑业的迅速发展，城市化的发展进程中高层、超高层建筑日益增多，高层建筑施工垂直度控制提出了更高的要求，特别是光学经纬仪、激光铅锤仪和电子计算机技术在施工测量中的应用，使高层建筑施工测量发生了根本改变。

本文从垂直度控制的基本方法着手，阐述高层建筑垂直度控制技术。

关键词：高层建筑；测量；混凝土垂直度；控制；施工；垂直度的控制是高层建筑施工测量中存在的最主要问题，也就是将底层的基础轴线如何准确的向以上各层投测，并且要保证各层轴线必须位于同一个铅垂面内，使向上投测的轴线的偏差值在限定的容许值范围之内。

1．高层建筑垂直度控制要求建筑工程是严格按设计进行的，其中工程建筑物轴线位置是施工的定位依据，也是确定工程建筑物各部分几何关系和尺寸的基础。

针对高层建筑施工测量的任务，首先就是控制垂直度的精确，才能保证每一层轴线的正确。

按《高层建筑混凝土结构技术规程(JGJ3-2002)》以及有关施工规程对高层建筑工程垂直度测量限差的要求为：层间垂直度测量偏差不应超过3mm；建筑物全高垂直度测量不应超过3H/10000（H为建筑物总高度），且不大于10m（m30m≤H<60m）、15m （m60m≤H<90m）、30m（m90m≤H<150m）。

2．垂直度控制的方法2.1经纬仪外控法它是传统的测量方法，将经纬仪安置在建筑物之外进行轴线投测，以控制建筑物的垂直度。

当场地四周宽阔，可将高层建筑物的四周轴线延长到建筑物总高度以外或附近其它多层建筑物屋顶上，并在轴线的延长线上安置经纬仪，从首层轴线通过距离与角度计算，向上逐层投测。

2.2光学垂准仪法光学垂准仪的工作原理是在仪器内部有自动安平装置，保证入射光线水平，入射光线经五角棱镜后出射光线垂直于入射光线，而提供一条铅垂线，将控制点垂直投测标定到上一楼面。

光学垂准仪具有精度高的特点，在超高层建筑中得到优先的选用。

2.3经纬仪天顶法在经纬仪目镜处安装弯管目镜后，将望远镜指向天顶方向由弯管目镜观测。
