C30水下砼配合比设计(内蒙古)

C30水下混凝土配合比设计说明一、设计依据1、《**********************改建工程设计文件》2、《公路桥涵施工技术规范》JTG/T F50-20113、《普通混凝土配合比设计规程》JGJ55-2011二、使用部位及技术要求1、使用部位：水下灌注桩2、技术要求：①设计标号：C30；②施工坍落度：180-220mm。

三、原材料说明：1、水泥：全椒海螺水泥有限公司，P.0 42.5级“海螺”水泥。

2、碎石：文庄石料厂生产的16-31.5mm:10-16mm:5-10mm=30：50：20掺配成的5-31.5mm连续级配碎石3、砂：南京六合中砂4、水：地下水5、外加剂：合肥东坤建材有限公司生产的DK-100(A)聚羧酸高效减水剂（液体）四、计算步骤1、试配强度fcu,0≥ fcu,k+1.645σ=30+1.645×5=38.2 MPa其中：fcu,0——混凝土配制强度，MPa；fcu,k——混凝土立方体抗压强度标准值，MPa；σ——混凝土强度标准差，MPa。

2、水灰比W/C=（αa·fce）/（fcu,0+αa·αb ·fce）=（0.53×1.15×42.5）/（38.2+0.53×0.20×1.15×42.5）=0.60式中：αa，αb——回归系数fce=γc ·fce，g：γc——水泥强度等级值的富余系数，取1.15；fce，g——水泥强度等级值，MPa。

3、确定用水量mw0=230 kg（查普通混凝土配合比设计规程中表4.0.1-1塌落度在75-90 mm时用水量为205 kg，据此每增加20mm塌落度增加5 kg水推算在塌落度180-220mm时应加水230kg）；4、确定水泥用量：C=230/0.60=384 kg5、砂率：βs =43%6、外加剂掺量：按胶凝材料的1.2%，减水率为25%，实际每立方混凝土用水量为230*（1-0.25）=173kg7、粗细骨料用量确定采用重量法由下式计算mc0+mg0+ms0+mw0=mcpβs =ms0/（ms0+mg0）×100%mc0——每立方米混凝土的水泥用量（kg）mg0——每立方米混凝土的碎石用量（kg）ms0——每立方米混凝土的砂用量（kg）mw0——每立方米混凝土的水用量（kg）mcp——每立方米混凝土拌和物的假定重量（kg），这里取2418 kg/m3计算后的结果为：ms0=800 kg /m3，mg0=1061 kg /m38、确定基准配合比，计算每立方米混凝土材料用量：mc0=384kg /m3；ms0=800kg /m3；mg0=1061kg /m3；mw0=173 kg /m3；外加剂=4.608 kg /m3 ，质量比为：mc0 ：ms0：mg0：mw0 ：外加剂 =1：2.08：2.76：0.45：0.0129、拌和物和易性调整按初步配合比试拌40L砼拌和料，各种材料用量为：水泥：15.360 kg砂：32.000 kg碎石：42.440 kg水：6.920 kg外加剂：0.184 kg经实测坍落度210mm，符合设计值180-220mm，和易性良好，无离析现象，实测容重为Ph=2410(Kg/m3)，不需要调整.五、试验室配合比确定1、按基准配合比水灰比W/C=0.45，分别增加和减少0.05；砂率各上下浮动1%，计算出另外两组配合比，即W/C=0.40、W/C=0.50，具体如下表。

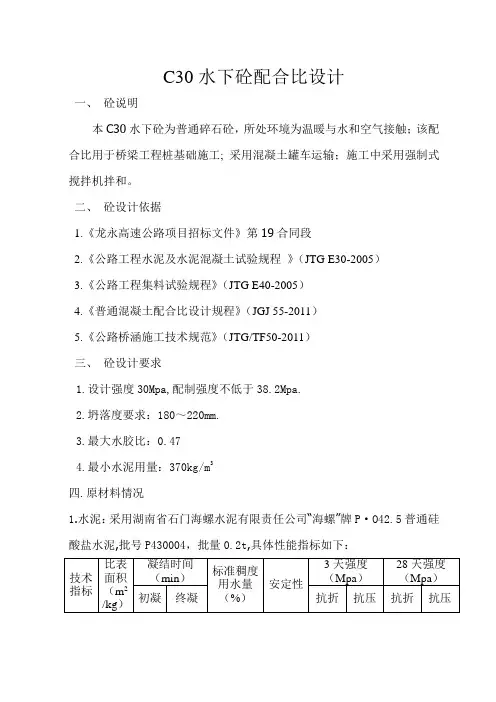

C30水下砼配合比设计一、砼说明本C30水下砼为普通碎石砼，所处环境为温暖与水和空气接触；该配合比用于桥梁工程桩基础施工; 采用混凝土罐车运输；施工中采用强制式搅拌机拌和。

二、砼设计依据1.《龙永高速公路项目招标文件》第19合同段2.《公路工程水泥及水泥混凝土试验规程》（JTG E30-2005）3.《公路工程集料试验规程》（JTG E40-2005）4.《普通混凝土配合比设计规程》（JGJ 55-2011）5.《公路桥涵施工技术规范》（JTG/TF50-2011）三、砼设计要求1.设计强度30Mpa,配制强度不低于38.2Mpa.2.坍落度要求：180～220mm.3.最大水胶比：0.474.最小水泥用量：370kg/m3四.原材料情况1.水泥：采用湖南省石门海螺水泥有限责任公司“海螺”牌P·O42.5普通硅酸盐水泥,批号P430004，批量0.2t,具体性能指标如下：技术指标比表面积（m2/kg）凝结时间（min）标准稠度用水量（%）安定性3天强度（Mpa）28天强度（Mpa）初凝终凝抗折抗压抗折抗压执行标准≥300 ≥45≤600 必须合格≥3.5 ≥17.0 ≥6.5 ≥42.5试验结果357 197 248 27.8 合格 5.5 27.2 8.9 53.4 2.细集料：采用大坝金星采石场生产的机制砂，具体性能指标如下：①技术指标细度模数石粉含量（%）堆积密度（kg/m3）表观密度（kg/m3）亚甲蓝(MB值)泥块含量（%）压碎值（%）执行标准 3.1~3.9 ＜7 ＞1400 ＞2500 ＜1.4 ＜0.5 ＜25 试验结果 3.58 2.6 1530 2687 0.5 0.1 21 ②技术指标云母含量（%）有机物（比色法）轻物质含量（%）氯化物含量（%）硫化物及硫酸盐（%）碱集料反应（%）执行标准＜2.0 合格＜1.0 ＜0.02 ＜0.5 ＜0.1 试验结果0 合格0 0.006 0.07 0.08③级配筛分（㎜）9.5 4.75 2.36 1.18 0.6 0.3 0.15 通过百分率（%）100 100 65.0 37.1 19.9 11.6 8.7执行标准（%）100 90-100 50-95 30-65 15-29 2-20 0-10 3.粗集料：碎石采用鑫盛建材有限公司生产的16-31.5mm、10-20mm及5-10mm三种规格的碎石按16-31.5mm：10-20mm：5-10mm=30:50:20的比例掺配，具体指标如下：①5-31.5㎜碎石性能指标技术指标压碎值（%）针片状（%）含泥量（%）泥块含量（%）表观密度（kg/m3）抗压强度（MPa）磨光值吸水率（%）试验结果18.2 2.0 0.3 -- 2685 86.7 36 1.16 执行标准<20 <15 <1.0 <0.5 >2500 ≥60 ≥35 ≤2.0 ②级配按16-31.5mm：10-20mm：5-10mm=30:50:20比例掺配的5-31.5㎜混合级配如下：筛分（㎜）31.5 26.5 19 16 9.5 4.75 2.36通过百分率（%）100 68.8 21.7 1.4 0.2执行标准95-100 -- 55-85 -- 16-31.5 0-10 0-54.水：可饮用水ρw=1000 kg/m3。

一、设计依据普通混凝土配合比设计规程《JGJ55-2011》二、设计目的和要求（1）设计坍落度180±20mm;（2）混凝土设计强度为30MPa°三、材料（1）水泥：P.042.5,28d胶砂抗压强度48.6MPa,安定性合格；（2）砂：II区中砂，细度模数2.6；（3）碎石：最大粒径25mm,连续级配；（4）外加剂：聚竣酸高性能减水剂，固含量12%,掺量1.8%,减水率25%；（5）粉煤灰：F-H级粉煤灰，细度18.3%,需水量比99%；（6）粒化高炉矿渣粉：S95级，流动度比98%,28d活性指数101%；（7）拌和水：饮用水。

四、配合比设计计算（一）计算配制强度（fbu,O）由于缺乏强度标准差统计资料，因此根据《规程》表4.0.2选择强度标准差O为5.0MPa o表4.0.2C25-C45C5O-C55Σ 4.0 5.0 6.0根据公式fcu,02fcu,k+1.645B式中：fcu,0——混凝土试配强度（MPa）fcu,k ----- 设计强度（MPa）6 ----- 标准差，取5试配强度：fcu,0=fcu,k+l∙645σ230+1.645X5238.2（MPa）（二）混凝土水胶比（W/B）（1）确定矿物掺合料掺量应根据《规程》中表3.0.5-1的规定，并考虑混凝土原材料、应用部位和施工工艺等因素来确定矿物掺合料掺量。

表最大掺量（%）采用硅酸盐水泥采用普通硅酸盐水泥≤0.404535粉煤灰>0.404030粒化高炉矿渣≤0.406555粉>0.405545钢渣粉—3020磷渣粉—3020硅灰—1010≤0.406555复合掺合料>0.405545注：1采用其它通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料；2复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。

C30水下桩混凝土配合比设计书一、设计依据：1、设计图纸2、JGJ55-2011普通混凝土配合比设计规程3、JTG/TF50-2011《公路桥涵施工技术规范》4、JTGF60-2009《公路隧道施工技术规范》5、JTG/TF60-2009《公路隧道施工技术细则》6、GB/T50081-2002《普通混凝土力学性能试验方法》7、GB/T50080-2016《普通混凝土拌合物性能试验方法标准》8、JTGE30-2005《公路工程水泥及水泥混凝土试验规程》9、JTGF80/1-2004《公路工程质量检验评定标准》第一册（土建工程）二、设计说明：1、设计强度等级：C30。

2、设计混凝土坍落度：180~220mm。

3、水泥：海螺水泥P.O42.5。

细骨料：选用泾川0~4.75mm天然中砂。

粗骨料：选用策底坡石料厂5~31.5mm碎石。

（注：该配合比所用粗集料为三级级配，5~10mm:10~20mm:20~31.5mm碎石按2:5:3比例掺配）外加剂：采用咸宁天安新型材料有限公司聚羧酸系高性能减水剂，按胶凝材料用量0.8%掺配。

拌合水：饮用水。

4、拟使用工程部位：桥梁水下桩桩基。

5、原材料主要技术指标及试验结论（1：水泥）材料名称规格主要试验检测项目备注细度80μm筛余标准稠度凝结时间安定性抗压强度MPa 抗折强度MPa水泥P.O42.5 初凝终凝试饼法雷式夹法3d强度28d强度3d强度28d强度后附检测报告规定值≤10%/ ≥45min≤600min 无弯曲无裂缝＜5 ≥17 ≥42.5 ≥3.5 ≥6.5实测测0.9 131.5g 150 185 合格 1.0 30.4 47.6 5.5 7.6（2：粉煤灰） 材料名称 规格 主要试验检测项目备注粉煤灰Ⅱ级细度45μm 筛余 烧失量 需水量比 三氧化硫 含水量 游离氧化钙安定性雷氏夹法后附检测报告规定值 ≤25% ≤8% ≤105%≤3.0% ≤1.0%≤1.0%≤5%实测测21.93.6（3：粗集料）材料名称主要试验检测项目备注粗集料 表观密度吸水率 含泥量 针片状含量压碎值 坚固性 后附检测报告规定值 ＞2500kg/m3≤1.0% ≤1.5% ≤20% ≤20% ≤12% 实测测27130.490.98.016.87.0(4:细集料) 材料名称 规格主要试验检测项目备注细集料0-4.75mm 细度模数 表观密度 堆积密度 空隙率含泥量坚固性后附检测报告规定值 2.3-3.0 ＞2500kg/m3 ＞1350kg/m3＜47% ＜3.0% ＜8% 实测测2.762521 149240.82.7/三、混凝土基准配合比设计1、计算配制强度σ----混凝土强度标准差，取5.0MPa 。

c30混凝土标准配比
c30混凝土配合比是0.38：1：1.11：2.72。

C30混凝土：水：175kg，水泥：461kg，砂：512kg，石子：1252kg。

c30混凝土配合比有两种表示方法：
一种是以1立方米商品混凝土中各种材料用量，如水泥300千克，水180千克，砂690千克，石子1260千克；
另一种是用单位质量的水泥与各种材料用量的比值及商品混凝土的水灰比来表示，例如前例可写成：c：s：g=1：2.3：4.2，w/c=0.6。

一般保证c30混凝土强度的措施主要是从以下几个方面来保证：
1、工艺：从混凝土的搅拌、运输、入模、振捣必须要按照相应的工艺标准进行施工。

2、材料：所用的材料必须符合相关规定，经检测合格。

3、机械：混凝土搅拌、浇筑、运输机械必须满足实际需要。

4、人员素质：必须有责任心且有相关职业素质的人员才能进行相关操作。

5、环节控制：现场管理人员必须下现场检查、旁站，保证每个环节的合格要求。

从强度上讲，C30混凝土应该要求达到34.5MPa才能算合格。

C30 水下混凝土配合比设计书配合比设计说明：本配合比严格按照《现代普通混凝土配合比设计手册》的要求进行设计。

设计强度fcu.k=30Mpa,坍落度180〜220mm。

强度保证率为95%,强度保证系数t=1.645,标准差a =5,采用机械搅拌。

材料说明：1. 水泥：采用广元海螺水泥有限公司PO42.5R普通硅酸盐水泥，各项指标均符合要求。

2 .砂：选用利川鸿达石场粗砂，自检合格。

3. 碎石：选用方石砂石场5〜31.5mm 碎石。

掺配比例：5〜10mm 占65%，16~31.5mm 占35%。

4. 水：符合混凝土用水要求。

5. 外加剂：山西凯迪高效减水剂.减水率15%混凝土配合比设计步骤如下：一.初步计算配合比1. 确定试配强度：f cu.o=f cu.k+t X a =30+1.645 X 5=38.2Mpa2. 计算水灰比：w/c= a a X f ce/(f cu.o+ a a X a b X f ce)=0.46 X 1X 42.5/(38.2+0.46 X 0.07 X 42.5)=0.49(式中：a a=0.46 a b=0.07 f ce= Y c • f ce- g=42.5)3. 选定用水量：碎石最大粒径31.5mm,坍落度在180-220mm,查表得用水量n wo=215Kg，掺外加剂后用水量为：m wo, = m wo X (1-0.15 ) = 205 X 0.85 = 183 Kg4. 计算水泥用量：m co=m wo/(w/c)=183/0.49=373Kg5. 确定减水剂用量：373 X 0.01 = 3.73Kg6. 确定砂率：按规范查表得p s=45%7. 确定粗集料用量(假定混凝土容重为2400Kg/m3)m co+m so+m Go+m wo=2400m so/(m so+m GO)= 45%解此方程组得：m so= 830Kg m Go= 1014Kg8. 确定初步配合比C:S:G:W:减水剂=373:830:1014:183 : 3.73=1:2.22:2.72:0.49 ：0.019. 试拌并确定基准配合比按照初步配合比进行试拌调整：当水泥用量增至436Kg，W/C=0.48, p s=43%寸，坍落度满足设计要求，并且粘聚性、保水性都较好，满足施工和易性的要求。

C30水下桩混凝土配合比设计书一、设计依据：1、设计图纸2、JGJ55-2011 普通混凝土配合比设计规程3、JTG/T F50-2011《公路桥涵施工技术规范》4、JTG F60-2009《公路隧道施工技术规范》5、JTG/T F60-2009《公路隧道施工技术细则》6、GB/T50081-2002《普通混凝土力学性能试验方法》7、GB/T50080-2016《普通混凝土拌合物性能试验方法标准》8、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》9、JTG F80/1-2004《公路工程质量检验评定标准》第一册（土建工程）二、设计说明：1、设计强度等级：C30。

2、设计混凝土坍落度：180~220mm。

3、水泥：海螺水泥P.O 42.5。

细骨料：选用泾川0~4.75mm天然中砂。

粗骨料：选用策底坡石料厂5~31.5mm碎石。

（注：该配合比所用粗集料为三级级配，5~10mm:10~20mm:20~31.5mm碎石按2:5:3比例掺配）外加剂：采用咸宁天安新型材料有限公司聚羧酸系高性能减水剂，按胶凝材料用量0.8%掺配。

拌合水：饮用水。

4、拟使用工程部位：桥梁水下桩桩基。

5、原材料主要技术指标及试验结论（1：水泥）材料名称规格主要试验检测项目备注细度80μm筛余标准稠度凝结时间安定性抗压强度MPa 抗折强度MPa水泥P.O42.5 初凝终凝试饼法雷式夹法3 d强度28d强度3 d强度28d强度后附检测报告规定值≤10%/ ≥45min≤600min 无弯曲无裂缝＜5 ≥17 ≥42.5 ≥3.5 ≥6.5实测测0.9 131.5g 150 185 合格 1.0 30.4 47.6 5.5 7.6 （2：粉煤灰）材料名称 规 格 主 要 试 验 检 测 项 目备注粉煤灰Ⅱ级细 度45μm 筛余烧失量 需水量比 三氧化硫 含水量 游离氧化钙 安定性 雷氏夹法后附检测报告规 定 值 ≤25% ≤8% ≤105%≤3.0% ≤1.0%≤1.0%≤5%实 测 测21.93.6（3：粗集料）材料名称主 要 试 验 检 测 项 目备注粗集料 表观密度吸水率 含泥量 针片状含量 压碎值 坚固性 后附检测报告规 定 值 ＞2500kg/m3≤1.0% ≤1.5% ≤20% ≤20% ≤12% 实 测 测27130.490.98.016.87.0(4:细集料) 材料名称 规 格主 要 试 验 检 测 项 目备注细集料0-4.75mm 细度模数 表观密度 堆积密度 空隙率含泥量坚固性后附检测报告规 定 值 2.3-3.0 ＞2500kg/m3 ＞1350kg/m3＜47% ＜3.0% ＜8% 实 测 测2.762521 149240.82.7/三、混凝土基准配合比设计1、计算配制强度σ----混凝土强度标准差，取5.0MPa 。

C30普通混凝土配合比设计一、原材料1、水泥：黄石华新水泥厂产堡垒；2、粉煤灰：阳逻电厂产Ⅰ级粉煤灰；3、砂：巴河产Ⅱ区中砂；4、碎石：侏儒檀居石料厂产5~16mm和16~31.5mm二级配碎石，掺配比例为40：60；5、水：洁净水；6、外加剂：上海三瑞化学有限公司产VIVID-500聚羧酸高效减水剂，掺量为胶凝材料用量的0.9%。

二、技术要求1、坍落度：120±20mm2、设计强度：C30三、配合比设计(一)基准配合比1、计算试配强度：f ce=30+1.645×5=38.2MPa2、计算水胶比:水泥强度的富裕系数考虑为1.05.W/C=0.46×42.5×1.05/(38.2+0.46×0.07×42.5×1.05)=0.52取W/C=0.503、选取用水量：根据减水剂的减水率，用水量取150 kg / m3.4、计算胶凝材料用量：胶凝材料用量为：150/0.50=300kg/m3.5、计算水泥用量和粉煤灰用量：综合考虑验收标准要求和施工实际，粉煤灰掺量取为28%。

则：水泥用量C=300×（1-28%）=216 kg/m3粉煤灰用量F=300×28%=84 kg/m36、选取砂率：砂率取38%。

7、计算砂、石用量：假定混凝土密度为2400 kg/m3则：216+84+S+G+150=2400 (1)S/(S+G)=38% (2)综合（1）和（2），得砂用量S=818kg/m3石用量G=1040kg/m3，其中：5~16mm碎石416 kg/m3，16~31.5mm624 kg/m3 8、计算外加剂用量：外加剂掺量为0.9%则外加剂用量为360×0.9%=3.24kg/m3则基准配合比为水泥：粉煤灰：砂：石：水：减水剂=270：90：818：1040：162：3.24 (二)水胶比下调0.04,为0.41用水量为162kg/m3则胶凝材料用量为395 kg/m3,水泥用量为296kg/m3,粉煤灰用量为99kg/m3。

高性能混凝土配合比设计之
C30水下桩基混凝土配合比设计说明
1.1设计内容：C30水下桩基混凝土配合比
结构设计使用年限：100年
结构所处环境：长期在水下，作用等级T1;处于严寒地区+接触水，作用等级为D2；施工工艺要求设计坍落度：180-220mm。

1.2设计依据
1、《普通砼配合比设计规程》JGJ 55-2000；
2、《铁路耐久性混凝土配比设计暂行规定》铁建设157号；
3、《铁路混凝土工程施工质量验收标准补充规定》铁建设160号；
4、《铁路混凝土工程施工技术指南》TZ 210-2005
6、《粉煤灰混凝土应用技术规范》GBJ 146-90
1.3材料的选用
1.3.1水泥：选用P.O 4
2.5水泥，所检项目详见下表：
连续级配碎石，铁路工程选择碎石是根据混凝土保护层而定的，要求是碎石最大公称粒径不宜大于保护层厚度的2/3不得超过钢筋最小间距的
3/4，松散堆积密度应大于1500，依所检项目下表：
1.3.4 水：河水，检验指标如下；
1.4配合比计算
1.4.1 采用粉煤灰超量取代法计算，依据JGT55-2000及GBJ 146-90，计算步骤如下：
附件，
混凝土设计配合比试验记录
水泥检测报告
砂检测报告
碎石检测报告
外加剂检测报告
粉煤灰检测报告
拌合水检测报告。

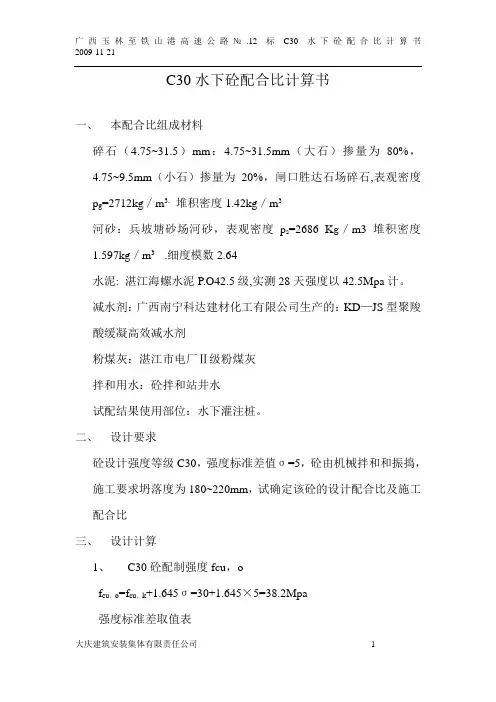

C30水下砼配合比计算书一、本配合比组成材料碎石（4.75~31.5）mm：4.75~31.5mm（大石）掺量为80%，4.75~9.5mm（小石）掺量为20%，闸口胜达石场碎石,表观密度p g=2712kg／m3.堆积密度1.42kg／m3河砂：兵坡塘砂场河砂，表观密度p s=2686 K g／m3堆积密度1.597kg／m3 .细度模数2.64水泥: 湛江海螺水泥P.O42.5级,实测28天强度以42.5Mpa计。

减水剂：广西南宁科达建材化工有限公司生产的：KD—JS型聚羧酸缓凝高效减水剂粉煤灰：湛江市电厂Ⅱ级粉煤灰拌和用水：砼拌和站井水试配结果使用部位：水下灌注桩。

二、设计要求砼设计强度等级C30，强度标准差值σ=5，砼由机械拌和和振捣，施工要求坍落度为180~220mm，试确定该砼的设计配合比及施工配合比三、设计计算1、C30砼配制强度fcu，of cu，o=f cu，k+1.645σ=30+1.645×5=38.2Mpa强度标准差取值表2、水泥强度（水泥富余系数取1.08）Fce=rc×fce.g=1.08×42.5=45.9Mpa3、水灰比W／C=（a a×f ce）／(f cuo+a a×a b×f ce)=(0.46×45.9)／(38.2+0.46×0.07×45.9)=0.53根据施工要求，水灰比取0.51回归系数a a、a b选用表4、单位用水量设计坍落度为180~220mm，碎石最大粒径为31.5mm，查表得单位用水量m wo=205kg(按塌落度每增加收入20mm用水量增加5kg 则用水量为：240kg)塑性混凝土的用水量（kg／m3）5. 掺广西南宁科达建材化工有限公司生产的：KD—JS型聚羧酸缓凝高效减水剂. 掺量为水泥用量的 1.3%.按减水剂的减水率为19%计算。

即实际用水量为：Mw=Mwo*(1-19%)=240*0.81=194kg6.单位水泥用量m co=m wo／(W／C)=194/0.51=380kg7.砂率βs的确定按碎石公称最大粒径31.5mm，水灰比0.51查表确定砂率βs=36%。
