万能增量式光电编码器控制的伺服电机零位调整技巧

增量式编码器的相位对齐方式在此讨论中，增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW，UVW各自的每转周期数与电机转子的磁极对数一致。

带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；2.用示波器观察编码器的U相信号和Z信号；3.调整编码器转轴与电机轴的相对位置；4.一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z信号的常态为低电平），锁定编码器与电机的相对位置关系；5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。

撤掉直流电源后，验证如下：1.用示波器观察编码器的U相信号和电机的UV线反电势波形；2.转动电机轴，编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合，编码器的Z 信号也出现在这个过零点上。

上述验证方法，也可以用作对齐方法。

需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30度，因而这样对齐后，增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐，而电机电角度相位与U相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。

有些伺服企业习惯于将编码器的U相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：1.用3个阻值相等的电阻接成星型，然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线；2.以示波器观察电机U相输入与星型电阻的中点，就可以近似得到电机的U相反电势波形；3.依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置；4.一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。

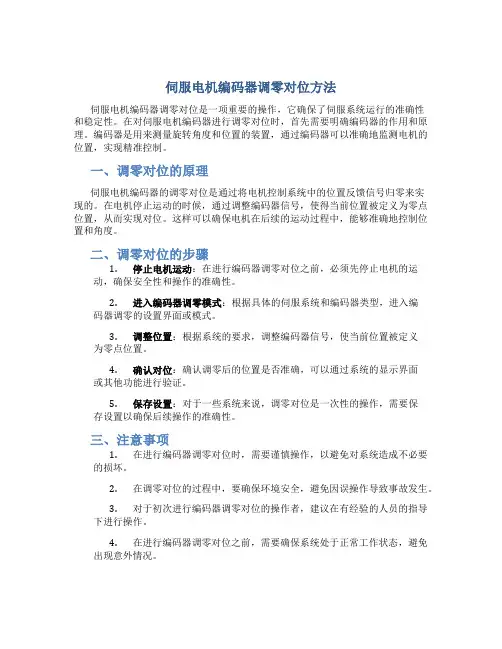

伺服电机编码器调零对位方法伺服电机编码器调零对位是一项重要的操作，它确保了伺服系统运行的准确性和稳定性。

在对伺服电机编码器进行调零对位时，首先需要明确编码器的作用和原理。

编码器是用来测量旋转角度和位置的装置，通过编码器可以准确地监测电机的位置，实现精准控制。

一、调零对位的原理伺服电机编码器的调零对位是通过将电机控制系统中的位置反馈信号归零来实现的。

在电机停止运动的时候，通过调整编码器信号，使得当前位置被定义为零点位置，从而实现对位。

这样可以确保电机在后续的运动过程中，能够准确地控制位置和角度。

二、调零对位的步骤1.停止电机运动：在进行编码器调零对位之前，必须先停止电机的运动，确保安全性和操作的准确性。

2.进入编码器调零模式：根据具体的伺服系统和编码器类型，进入编码器调零的设置界面或模式。

3.调整位置：根据系统的要求，调整编码器信号，使当前位置被定义为零点位置。

4.确认对位：确认调零后的位置是否准确，可以通过系统的显示界面或其他功能进行验证。

5.保存设置：对于一些系统来说，调零对位是一次性的操作，需要保存设置以确保后续操作的准确性。

三、注意事项1.在进行编码器调零对位时，需要谨慎操作，以避免对系统造成不必要的损坏。

2.在调零对位的过程中，要确保环境安全，避免因误操作导致事故发生。

3.对于初次进行编码器调零对位的操作者，建议在有经验的人员的指导下进行操作。

4.在进行编码器调零对位之前，需要确保系统处于正常工作状态，避免出现意外情况。

四、总结伺服电机编码器调零对位是伺服系统中重要的操作之一，它确保了电机位置控制的准确性和稳定性。

通过本文介绍的调零对位原理、步骤和注意事项，希望可以帮助操作者正确地进行编码器调零对位操作，保证系统的正常运行和工作效率。

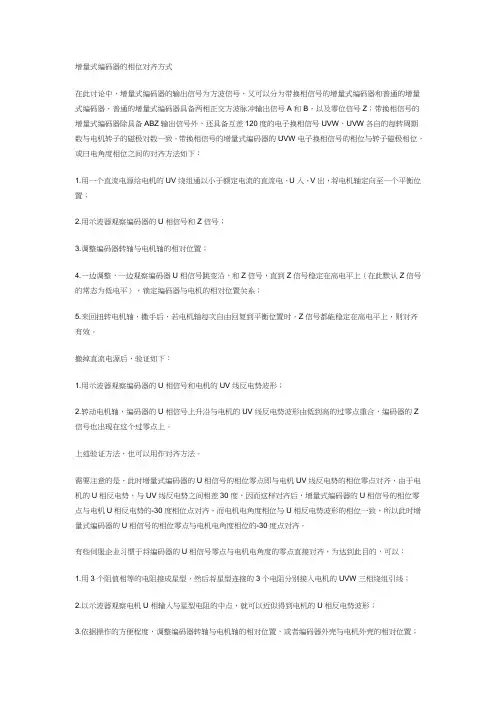

伺服电机编码器的调整方法增量式编码器的相位对齐方式在此讨论中,增量式编码器的输出信号为方波信号,又可以分为带换相信号的增量式编码器和普通的增量式编码器,普通的增量式编码器具备两相正交方波脉冲输出信号A和B,以及零位信号Z;带换相信号的增量式编码器除具备ABZ输出信号外,还具备互差120度的电子换相信号UVW, UVW各自的每转周期数与电机转子的磁极对数一致.带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位,或日电角度相位之间的对齐方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电,U入,V 出,将电机轴定向至一个平衡位置；2.用示波器观察编码器的U相信号和Z信号；3.调整编码器转轴与电机轴的相对位置；4.一边调整,一边观察编码器U相信号跳变沿,和Z信号,直到Z信号稳定在高电平上〔在此默认Z信号的常态为低电平〕,锁定编码器与电机的相对位置关系；5.往返扭转电机轴,撒手后,假设电机轴每次自由回复到平衡位置时,Z信号都能稳定在高电平上,那么对齐有效.撤掉直流电源后,验证如下：1.用示波器观察编码器的U相信号和电机的UV线反电势波形；2.转动电机轴,编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合,编码器的Z信号也出现在这个过零点上.上述验证方法,也可以用作对齐方法.需要注意的是,此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐,由于电机的U相反电势,与UV线反电势之间相差30 度,因而这样对齐后,增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐,而电机电角度相位与U相反电势波形的相位一致,所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐.i / ii有些伺服企业习惯于将编码器的U相信号零点与电机电角度的零点直接对齐,为到达此目的,可以：1.用3个阻值相等的电阻接成星型,然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线；2.以示波器观察电机U相输入与星型电阻的中点,就可以近似得到电机的U 相反电势波形；3.依据操作的方便程度,调整编码器转轴与电机轴的相对位置,或者编码器外壳与电机外壳的相对位置；4.一边调整,一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点,最终使上升沿和过零点重合,锁定编码器与电机的相对位置关系,完成对齐.由于普通增量式编码器不具备UVW相位信息,而Z信号也只能反映一圈内的一个点位,不具备直接的相位对齐潜力,因而不作为本讨论的话题.绝对式编码器的相位对齐方式绝对式编码器的相位对齐对于单圈和多圈而言,差异不大,其实都是在一圈内对齐编码器的检测相位与电机电角度的相位.早期的绝对式编码器会以单独的引脚给出单圈相位的最高位的电平,利用此电平的0和1的翻转,也可以实现编码器和电机的相位对齐,方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电,U入,V 出,将电机轴定向至一个平衡位置；2.用示波器观察绝对编码器的最高计数位电平信号；3.调整编码器转轴与电机轴的相对位置；4.一边调整,一边观察最高计数位信号的跳变沿,直到跳变沿准确出现在电机轴的定向平衡位置处,锁定编码器与电机的相对位置关系；2 / 115.往返扭转电机轴,撒手后,假设电机轴每次自由回复到平衡位置时,跳变沿都能准确复现,那么对齐有效.这类绝对式编码器目前已经被采用EnDAT BiSS Hyperface等串行协议, 以及日系专用串行协议的新型绝对式编码器广泛取代,因而最高位信号就不符存在了,此时对齐编码器和电机相位的方法也有所变化,其中一种非常实用的方法是利用编码器内部的EEPROM存储编码器随机安装在电机轴上后实测的相位,具体方法如下：1.将编码器随机安装在电机上,即固结编码器转轴与电机轴,以及编码器外壳与电机外壳；2.用一个直流电源给电机的UV绕组通以小于额定电流的直流电,U入,V 出,将电机轴定向至一个平衡位置；3.用伺服驱动器读取绝对编码器的单圈位置值,并存入编码器内部记录电机电角度初始相位的EEPROM^;4.对齐过程结束.由于此时电机轴已定向于电角度相位的-30度方向,因此存入的编码器内部EEPROM^的位置检测值就又t应电机电角度的-30度相位.此后,驱动器将任意时刻的单圈位置检测数据与这个存储值做差,并根据电机极对数进行必要的换算,再加上-30度,就可以得到该时刻的电机电角度相位.这种对齐方式需要编码器和伺服驱动器的支持和配合方能实现,日系伺服的编码器相位之所以不便于最终用户直接调整的根本原因就在于不肯向用户提供这种对齐方式的功能界面和操作方法.这种对齐方法的一大好处是,只需向电机绕组提供确定相序和方向的转子定向电流,无需调整编码器和电机轴之间的角度关系,因而编码器可以以任意初始角度直接安装在电机上,且无需精细,甚至简单的调整过程,操作简单,工艺性好.如果绝对式编码器既没有可供使用的EEPROM又没有可供检测的最高计数位引脚,那么对齐方法会相对复杂.如果驱动器支持单圈绝对位置信息的读出和显示,那么可以考虑：3 / 111.用一个直流电源给电机的UV绕组通以小于额定电流的直流电,U入,V 出,将电机轴定向至一个平衡位置；2.利用伺服驱动器读取并显示绝对编码器的单圈位置值；3.调整编码器转轴与电机轴的相对位置；4.经过上述调整,使显示的单圈绝对位置值充分接近根据电机的极对数折算出来的电机-30度电角度所应对应的单圈绝对位置点,锁定编码器与电机的相对位置关系；5.往返扭转电机轴,撒手后,假设电机轴每次自由回复到平衡位置时,上述折算位置点都能准确复现,那么对齐有效.如果用户连绝对值信息都无法获得,那么就只能借助原厂的专用工装,一边检测绝对位置检测值,一边检测电机电角度相位,利用工装,调整编码器和电机的相对角位置关系,将编码器相位与电机电角度相位相互对齐,然后再锁定.这样一来,用户就更加无从自行解决编码器的相位对齐问题了.个人推荐采用在EEPROMfr存储初始安装位置的方法,简单,实用,适应性好,便于向用户开放,以便用户自行安装编码器,并完成电机电角度的相位整定.正xx编码器的相位对齐方式普通的正余弦编码器具备一对正交的sin, cos1Vp-p信号,相当于方波信号的增量式编码器的AB正交信号,每圈会重复许许多多个信号周期,比方2048等；以及一个窄幅的对称三角波Index信号,相当于增量式编码器的Z信号,- 圈一般出现一个；这种正余弦编码器实质上也是一种增量式编码器.另一种正余弦编码器除了具备上述正交的sin、cos信号外,还具备一对一圈只出现一个信号周期的相互正交的1Vp-p的正弦型C、D信号,如果以C信号为sin,那么D信号为cos,通过sin、cos信号的高倍率细分技术,不仅可以使正余弦编码器获得比原始信号周期更为细密的名义检测分辨率,比方2048线的正余弦编码器经2048细分后,就可以到达每转4 / 11400多万线的名义检测分辨率,当前很多欧美伺服厂家都提供这类高分辨率的伺服系统,而国内厂家尚不多见；此外带C、D信号的正xx编码器的C、D信号经过细分后,还可以提供较高的每转绝对位置信息,比方每转2048个绝对位置,因此带C、D信号的正余弦编码器可以视作一种模拟式的单圈绝对编码器.采用这种编码器的伺服电机的初始电角度相位对齐方式如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电,U入,V 出,将电机轴定向至一个平衡位置；2,用示波器观察正余弦编码器的C信号波形；3.调整编码器转轴与电机轴的相对位置；4,一边调整,一边观察C信号波形,直到由低到高的过零点准确出现在电机轴的定向平衡位置处,锁定编码器与电机的相对位置关系；5.往返扭转电机轴,撒手后,假设电机轴每次自由回复到平衡位置时,过零点都能准确复现,那么对齐有效.撤掉直流电源后,验证如下：1,用示波器观察编码器的C相信号和电机的UV线反电势波形；2.转动电机轴,编码器的C相信号由低到高的过零点与电机的UV线反电势波形由低到高的过零点重合.这种验证方法,也可以用作对齐方法.此时C信号的过零点与电机电角度相位的-30度点对齐.如果想直接和电机电角度的0度点对齐,可以考虑：1,用3个阻值相等的电阻接成星型,然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线；5 / 112.以示波器观察电机U相输入与星型电阻的中点,就可以近似得到电机的U相反电势波形；3.调整编码器转轴与电机轴的相对位置；4.一边调整,一边观察编码器的C相信号由低到高的过零点和电机U相反电势波形由低到高的过零点,最终使2个过零点重合,锁定编码器与电机的相对位置关系,完成对齐.由于普通正余弦编码器不具备一圈之内的相位信息,而Index信号也只能反映一圈内的一个点位,不具备直接的相位对齐潜力,因而在此也不作为讨论的话题.如果可接入正余弦编码器的伺服驱动器能够为用户提供从C、D中获取的单圈绝对位置信息,那么可以考虑：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电,U入,V 出,将电机轴定向至一个平衡位置；2.利用伺服驱动器读取并显示从C、D信号中获取的单圈绝对位置信息；3,调整旋变轴与电机轴的相对位置；4.经过上述调整,使显示的绝对位置值充分接近根据电机的极对数折算出来的电机-30度电角度所应对应的绝对位置点,锁定编码器与电机的相对位置关系；5.往返扭转电机轴,撒手后,假设电机轴每次自由回复到平衡位置时,上述折算绝对位置点都能准确复现,那么对齐有效.此后可以在撤掉直流电源后,得到与前面根本相同的对齐验证效果：1,用示波器观察正余弦编码器的C相信号和电机的UV线反电势波形；2.转动电机轴,验证编码器的C相信号由低到高的过零点与电机的UV线反电势波形由低到高的过零点重合6 / 11如果利用驱动器内部的EEPROM?非易失性存储器,也可以存储正余弦编码器随机安装在电机轴上后实测的相位,具体方法如下：1.将正余弦随机安装在电机上,即固结编码器转轴与电机轴,以及编码器外壳与电机外壳；2.用一个直流电源给电机的UV绕组通以小于额定电流的直流电,U入,V 出,将电机轴定向至一个平衡位置；3.用伺服驱动器读取由C、D信号解析出来的单圈绝对位置值,并存入驱动器内部记录电机电角度初始安装相位的EEPROM?非易失性存储器中；4.对齐过程结束.由于此时电机轴已定向于电角度相位的-30度方向,因此存入的驱动器内部EEPRO 噂非易失性存储器中的位置检测值就对应电机电角度的-30度相位.此后,驱动器将任意时刻由编码器解析出来的与电角度相关的单圈绝对位置值与这个存储值做差,并根据电机极对数进行必要的换算,再加上-30度,就可以得到该时刻的电机电角度相位.这种对齐方式需要伺服驱动器的在国内和操作上予以支持和配合方能实现,而且由于记录电机电角度初始相位的EEPROM?非易失性存储器位于伺服驱动器中,因此一旦对齐后,电机就和驱动器事实上绑定了,如果需要更换电机、正余弦编码器、或者驱动器,都需要重新进行初始安装相位的对齐操作, 并重新绑定电机和驱动器的配套关系.旋转变压器的相位对齐方式旋转变压器简称旋变,是由经过特殊电磁设计的高性能硅钢叠片和漆包线构成的,相比于采用光电技术的编码器而言,具有耐热,耐振.耐冲击,耐油污,甚至耐腐蚀等恶劣工作环境的适应水平,因而为武器系统等工况恶劣的应用广泛采用,一对极〔单速〕的旋变可以视作一种单圈绝对式反应系统,应用也最为广泛,因而在此仅以单速旋变为讨论对象,多速旋变与伺服电机配套,7 / 11 个人认为其极对数最好采用电机极对数的约数,一便于电机度的对应和极对数分解.旋变的信号引线一般为6根,分为3组,分别对应一个鼓励线圈,和2个正交的感应线圈,鼓励线圈接受输入的正弦型鼓励信号,感应线圈依据旋变转定子的相互角位置关系,感应出来具有SIN和COS包络的检测彳t号.旋变SIN 和COSS出信号是根据转定子之间的角度对鼓励正弦信号的调制结果,如果激励信号是sinE,转定子之间的角度为0,那么SIN信号为sinEXsin,那么COSB 号为sinEXcoS,根据SIN, COS言号和原始的鼓励信号,通过必要的检测电路,就可以获得较高分辨率的位置检测结果,目前商用旋变系统的检测分辨率可以到达每圈2的12次方,即4096,而科学研究和航空航天系统甚至可以到达2的20次方以上,不过体积和本钱也都非常可观.商用旋变与伺服电机电角度相位的对齐方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电,U入,V 出；2.然后用示波器观察旋变的SIN线圈的信号引线输出；3.依据操作的方便程度,调整电机轴上的旋变转子与电机轴的相对位置,或者旋变定子与电机外壳的相对位置；4.一边调整,一边观察旋变SIN信号的包络,一直调整到信号包络的幅值完全归零,锁定旋变；5.往返扭转电机轴,撒手后,假设电机轴每次自由回复到平衡位置时,信号包络的幅值过零点都能准确复现,那么对齐有效.撤掉直流电源,进行对齐验证：1.用示波器观察旋变的SIN信号和电机的UV线反电势波形；2.转动电机轴,验证旋变的SIN信号包络过零点与电机的UV线反电势波形由低到高的过零点重合.这个验证方法,也可以用作对齐方法.8 / 11此时SIN信号包络的过零点与电机电角度相位的-30度点对齐.如果想直接和电机电角度的0度点对齐,可以考虑：1.用3个阻值相等的电阻接成星型,然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线；2.以示波器观察电机U相输入与星型电阻的中点,就可以近似得到电机的U 相反电势波形；3.依据操作的方便程度,调整编码器转轴与电机轴的相对位置,或者编码器外壳与电机外壳的相对位置；4.一边调整,一边观察旋变的SIN信号包络的过零点和电机U相反电势波形由低到高的过零点,最终使这2个过零点重合,锁定编码器与电机的相对位置关系,完成对齐.需要指出的是,在上述操作中需有效区分旋变的SIN包络信号中的正半周和负半周.由于SIN信号是以转定子之间的角度为0的sin暄对鼓励信号的调制结果,因而与sin附正半周对应的SIN信号包络中,被调制的鼓励信号与原始激励信号同相,而与sin由勺负半周对应的SIN信号包络中,被调制的鼓励信号与原始鼓励信号反相,据此可以区别判断旋变输出的SIN包络信号波形中的正半周和负半周,对齐时,需要取sin时负半周向正半周过渡点对应的SIN包络信号的过零点,如果取反了,或者未加准确判断的话,对齐后的电角度有可能错位180度,从而有可能造成速度外环进入正反应.如果可接入旋变的伺服驱动器能够为用户提供从旋变信号中获取的与电机电角度相关的绝对位置信息,那么可以考虑：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电,U入,V 出,将电机轴定向至一个平衡位置；2.利用伺服驱动器读取并显示从旋变信号中获取的与电机电角度相关的绝对位置信息；9 / 113.依据操作的方便程度,调整旋变轴与电机轴的相对位置,或者旋变外壳与电机外壳的相对位置；4.经过上述调整,使显示的绝对位置值充分接近根据电机的极对数折算出来的电机-30度电角度所应对应的绝对位置点,锁定编码器与电机的相对位置关系；5.往返扭转电机轴,撒手后,假设电机轴每次自由回复到平衡位置时,上述折算绝对位置点都能准确复现,那么对齐有效.此后可以在撤掉直流电源后,得到与前面根本相同的对齐验证效果：1.用示波器观察旋变的SIN信号和电机的UV线反电势波形；2.转动电机轴,验证旋变的SIN信号包络过零点与电机的UV线反电势波形由低到高的过零点重合.如果利用驱动器内部的EEPROM?非易失性存储器,也可以存储旋变随机安装在电机轴上后实测的相位,具体方法如下：1.将旋变随机安装在电机上,即固结旋变转轴与电机轴,以及旋变外壳与电机外壳；2.用一个直流电源给电机的UV绕组通以小于额定电流的直流电,U入,V 出,将电机轴定向至一个平衡位置；3.用伺服驱动器读取由旋变解析出来的与电角度相关的绝对位置值,并存入驱动器内部记录电机电角度初始安装相位的EEPROM?非易失性存储器中；4.对齐过程结束.由于此时电机轴已定向于电角度相位的-30度方向,因此存入的驱动器内部EEPROM?非易失性存储器中的位置检测值就对应电机电角度的-30度相位.此后,驱动器将任意时刻由旋变解析出来的与电角度相关的绝对位置值与这个存储值做差,并根据电机极对数进行必要的换算,再加上-30 度,就可以得到该时刻的电机电角度相位.这种对齐方式需要伺服驱动器的在国内和操作上予以支持和配合方能实现,而且由于记录电机电角度初始相位的EEPROM?非易失性存储器位于伺服10 / 11 驱动器中,因此一旦对齐后,电机就和驱动器事实上绑定了,如果需要更换电机、旋变、或者驱动器,都需要重新进行初始安装相位的对齐操作,并重新绑定电机和驱动器的配套关系.注息1.以上讨论中,所谓对齐到电机电角度的-30度相位的提法,是以UV反电势波形滞后于U相30度的前提为条件.2.以上讨论中,都以UV相通电,并参考UV线反电势波形为例,有些伺服系统的对齐方式可能会采用UW相通电并参考UW线反电势波形.3.如果想直接对齐到电机电角度0度相位点,也可以将U相接入低压直流源的正极,将V相和W相并联后接入直流源的负端,此时电机轴的定向角相对于UV相串联通电的方式会偏移30度,以文中给出的相应对齐方法对齐后,原那么上将对齐于电机电角度的0度相位,而不再有-30度的偏移量.这样做看似有好处,但是考虑电机绕组的参数不一致性, V相和W相并联后,分别流经V相和W相绕组的电流很可能并不一致,从而会影响电机轴定向角度的准确性.而在UV相通电时,U相和V相绕组为单纯的串联关系,因此流经U相和V相绕组的电流必然是一致的,电机轴定向角度的准确性不会受到绕组定向电流的影响.4.不排除伺服厂商有意将初始相位错位对齐的可能性,尤其是在可以提供绝对位置数据的反应系统中,初始相位的错位对齐将很容易被数据的偏置量补偿回来,以此种方式也许可以起到某种保护自己产品线的作用.只是这样一来, 用户就更加无从知道伺服电机反应元件的初始相位到底该对齐到哪儿了.用户自然也不愿意遇到这样的供给商.ii / 11。

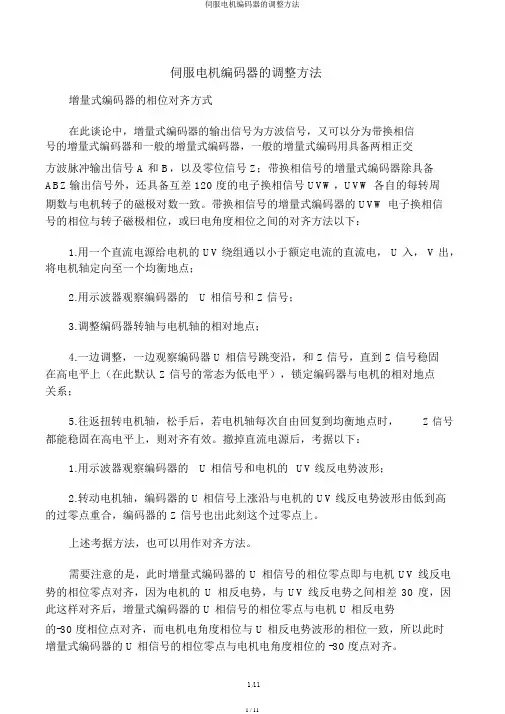

伺服电机编码器的调整方法增量式编码器的相位对齐方式在此谈论中，增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和一般的增量式编码器，一般的增量式编码用具备两相正交方波脉冲输出信号 A 和 B，以及零位信号 Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差 120 度的电子换相信号 UVW，UVW 各自的每转周期数与电机转子的磁极对数一致。

带换相信号的增量式编码器的 UVW 电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法以下：1.用一个直流电源给电机的 UV 绕组通以小于额定电流的直流电， U 入， V 出，将电机轴定向至一个均衡地点；2.用示波器观察编码器的U 相信号和 Z 信号；3.调整编码器转轴与电机轴的相对地点；4.一边调整，一边观察编码器 U 相信号跳变沿，和 Z 信号，直到 Z 信号稳固在高电平上（在此默认 Z 信号的常态为低电平），锁定编码器与电机的相对地点关系；5.往返扭转电机轴，松手后，若电机轴每次自由回复到均衡地点时，Z 信号都能稳固在高电平上，则对齐有效。

撤掉直流电源后，考据以下：1.用示波器观察编码器的U 相信号和电机的UV 线反电势波形；2.转动电机轴，编码器的 U 相信号上涨沿与电机的 UV 线反电势波形由低到高的过零点重合，编码器的 Z 信号也出此刻这个过零点上。

上述考据方法，也可以用作对齐方法。

需要注意的是，此时增量式编码器的 U 相信号的相位零点即与电机 UV 线反电势的相位零点对齐，因为电机的U 相反电势，与UV 线反电势之间相差30 度，因此这样对齐后，增量式编码器的 U 相信号的相位零点与电机 U 相反电势的-30 度相位点对齐，而电机电角度相位与 U 相反电势波形的相位一致，所以此时增量式编码器的 U 相信号的相位零点与电机电角度相位的 -30 度点对齐。

有些伺服企业习惯于将编码器的 U 相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：1.用 3 个阻值相等的电阻接成星型，而后将星型连接的 3 个电阻分别接入电机的 UVW 三相绕组引线；2.以示波器观察电机 U 相输入与星型电阻的中点，就可以近似获取电机的 U 相反电势波形；3.依照操作的方便程度，调整编码器转轴与电机轴的相对地点，或许编码器外壳与电机外壳的相对地点；4.一边调整，一边观察编码器的U 相信号上涨沿和电机U 相反电势波形由低到高的过零点，最后使上涨沿和过零点重合，锁定编码器与电机的相对地点关系，完成对齐。

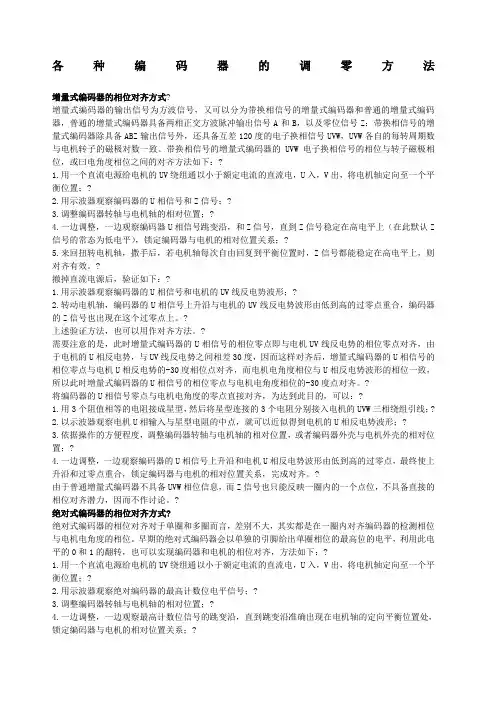

各种编码器的调零方法增量式编码器的相位对齐方式?增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW，UVW各自的每转周期数与电机转子的磁极对数一致。

带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：?1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；?2.用示波器观察编码器的U相信号和Z信号；?3.调整编码器转轴与电机轴的相对位置；?4.一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z 信号的常态为低电平），锁定编码器与电机的相对位置关系；?5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。

?撤掉直流电源后，验证如下：?1.用示波器观察编码器的U相信号和电机的UV线反电势波形；?2.转动电机轴，编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合，编码器的Z信号也出现在这个过零点上。

?上述验证方法，也可以用作对齐方法。

?需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30度，因而这样对齐后，增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐，而电机电角度相位与U相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。

?将编码器的U相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：?1.用3个阻值相等的电阻接成星型，然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线；?2.以示波器观察电机U相输入与星型电阻的中点，就可以近似得到电机的U相反电势波形；?3.依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置；?4.一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。

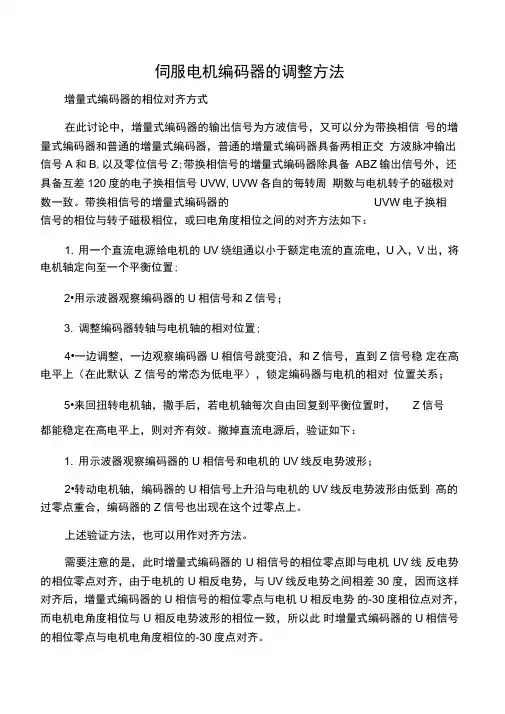

伺服电机编码器的调整方法增量式编码器的相位对齐方式在此讨论中，增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B,以及零位信号Z;带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW, UVW各自的每转周期数与电机转子的磁极对数一致。

带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：1. 用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V 出，将电机轴定向至一个平衡位置;2•用示波器观察编码器的U相信号和Z信号；3. 调整编码器转轴与电机轴的相对位置;4•一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z 信号的常态为低电平），锁定编码器与电机的相对位置关系；5•来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。

撤掉直流电源后，验证如下：1. 用示波器观察编码器的U相信号和电机的UV线反电势波形；2•转动电机轴，编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合，编码器的Z信号也出现在这个过零点上。

上述验证方法，也可以用作对齐方法。

需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30 度，因而这样对齐后，增量式编码器的U 相信号的相位零点与电机U 相反电势的-30 度相位点对齐，而电机电角度相位与U 相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。

有些伺服企业习惯于将编码器的U 相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：1. 用3 个阻值相等的电阻接成星型，然后将星型连接的3 个电阻分别接入电机的UVW 三相绕组引线；2. 以示波器观察电机U 相输入与星型电阻的中点，就可以近似得到电机的U 相反电势波形；3. 依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置；4. 一边调整，一边观察编码器的U 相信号上升沿和电机U 相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。

编码器确定零位的七种方法1、编码器轴转动找零，编码器在安装时，旋转转轴对应零位，一般增量值与单圈绝对值会用这种方法，而轴套型的编码器也用这种方法。

缺点，零点不太好找，精度较低。

2、与上面方法相当，只是编码器外壳旋转找零，这主要是对于一些紧凑型安装的同步法兰（也有叫伺服法兰）外壳所用，3、通电移动安装机械对零，通电将安装的机械移动到对应的编码器零位对应位置安装。

4、偏置计算，机械和编码器都不需要找零，根据编码器读数与实际位置的偏差计算，获得偏置量，以后编码器读数后减去这个偏置量。

例如编码器的读数为100，而实际位置是90，计算下在实际位置0位时，编码器的读数应该是10，而这个“10”就是偏置量，以后编码器读到的数，减去这个偏置量就是位置值。

可重复多次，修正偏置量。

对于增量值编码器，是读取原始机械零位到第一个Z点的读数，作为偏置量。

精度较高的编码器，或者量程较大的绝对值多圈编码器，多用这种方法。

5、智能化外部置零，有些带智能化功能的编码器，可提供外部置位功能，例如通过编码器附带的按键，或外带的软件设置功能置零。

6、需要说明的是，绝对值编码器的零位再往下就是编码的循环最大值，无论是单圈绝对值，还是多圈绝对值，如果置零位，那么再往下（下滑、移动，惯性过冲等），就可能数据一下子跳到最大了，对于高位数的绝对值多圈，可能数据会溢出原来的设定范围。

另外，绝对值编码器还有一个旋转方向的问题，置零后，如果方向不对，是从0跳到最大，然后由大变小的。

一些进口的编码器尽管带有外部置零功能，但建议还是不要用此功能。

（我们碰到很多用进口绝对值编码器会碰到这样的困惑，不要就迷信进口的）。

7、最好的置位方法，预置一个非零位（留下下滑、过冲的余量）并预置旋转方向偏置计算的方法。

另外一种方法是置“中”，偏置量就是中点值，置位线与电源正相触后，编码器输出的就是中点位置，这样的行程是/-半全程，在这样的行程范围内，无论旋转方向，确保不会经过零点跳变1/ 1。

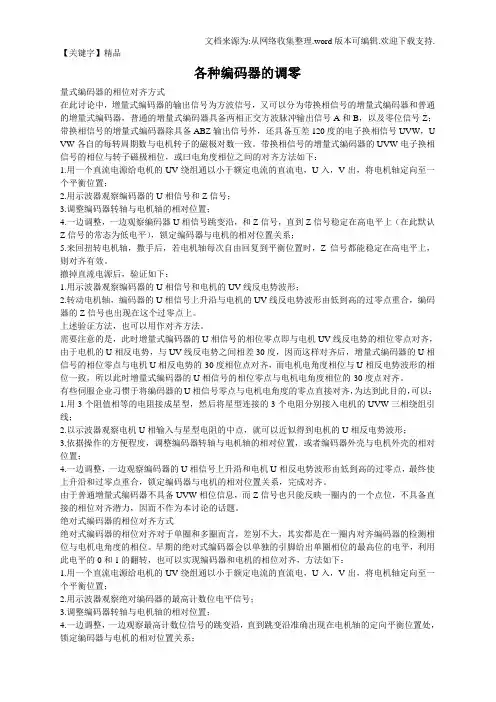

【关键字】精品各种编码器的调零量式编码器的相位对齐方式在此讨论中，增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW，U VW各自的每转周期数与电机转子的磁极对数一致。

带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；2.用示波器观察编码器的U相信号和Z信号；3.调整编码器转轴与电机轴的相对位置；4.一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z信号的常态为低电平），锁定编码器与电机的相对位置关系；5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。

撤掉直流电源后，验证如下：1.用示波器观察编码器的U相信号和电机的UV线反电势波形；2.转动电机轴，编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合，编码器的Z信号也出现在这个过零点上。

上述验证方法，也可以用作对齐方法。

需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30度，因而这样对齐后，增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐，而电机电角度相位与U相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。

有些伺服企业习惯于将编码器的U相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：1.用3个阻值相等的电阻接成星型，然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线；2.以示波器观察电机U相输入与星型电阻的中点，就可以近似得到电机的U相反电势波形；3.依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置；4.一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。

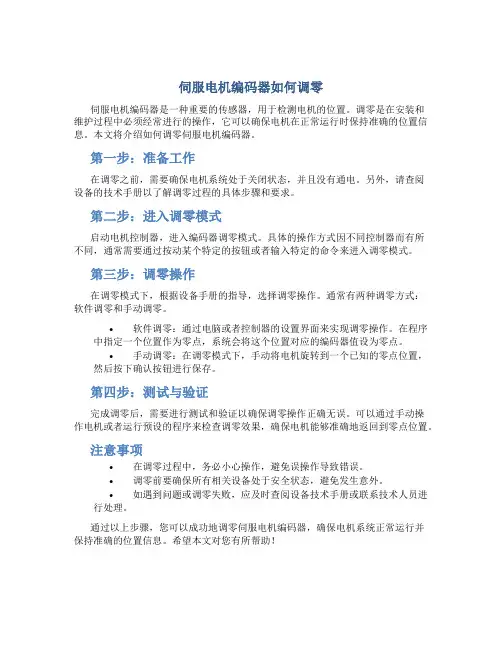

伺服电机编码器如何调零伺服电机编码器是一种重要的传感器，用于检测电机的位置。

调零是在安装和维护过程中必须经常进行的操作，它可以确保电机在正常运行时保持准确的位置信息。

本文将介绍如何调零伺服电机编码器。

第一步：准备工作在调零之前，需要确保电机系统处于关闭状态，并且没有通电。

另外，请查阅设备的技术手册以了解调零过程的具体步骤和要求。

第二步：进入调零模式启动电机控制器，进入编码器调零模式。

具体的操作方式因不同控制器而有所不同，通常需要通过按动某个特定的按钮或者输入特定的命令来进入调零模式。

第三步：调零操作在调零模式下，根据设备手册的指导，选择调零操作。

通常有两种调零方式：软件调零和手动调零。

•软件调零：通过电脑或者控制器的设置界面来实现调零操作。

在程序中指定一个位置作为零点，系统会将这个位置对应的编码器值设为零点。

•手动调零：在调零模式下，手动将电机旋转到一个已知的零点位置，然后按下确认按钮进行保存。

第四步：测试与验证完成调零后，需要进行测试和验证以确保调零操作正确无误。

可以通过手动操作电机或者运行预设的程序来检查调零效果，确保电机能够准确地返回到零点位置。

注意事项•在调零过程中，务必小心操作，避免误操作导致错误。

•调零前要确保所有相关设备处于安全状态，避免发生意外。

•如遇到问题或调零失败，应及时查阅设备技术手册或联系技术人员进行处理。

通过以上步骤，您可以成功地调零伺服电机编码器，确保电机系统正常运行并保持准确的位置信息。

希望本文对您有所帮助！。

各种编码器的调零方法增量式编码器的相位对齐方式?增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW，UVW各自的每转周期数与电机转子的磁极对数一致。

带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：?1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；?2.用示波器观察编码器的U相信号和Z信号；?3.调整编码器转轴与电机轴的相对位置；?4.一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z 信号的常态为低电平），锁定编码器与电机的相对位置关系；?5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。

?撤掉直流电源后，验证如下：?1.用示波器观察编码器的U相信号和电机的UV线反电势波形；?2.转动电机轴，编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合，编码器的Z信号也出现在这个过零点上。

?上述验证方法，也可以用作对齐方法。

?需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30度，因而这样对齐后，增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐，而电机电角度相位与U相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。

?将编码器的U相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：?1.用3个阻值相等的电阻接成星型，然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线；?2.以示波器观察电机U相输入与星型电阻的中点，就可以近似得到电机的U相反电势波形；?3.依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置；?4.一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。

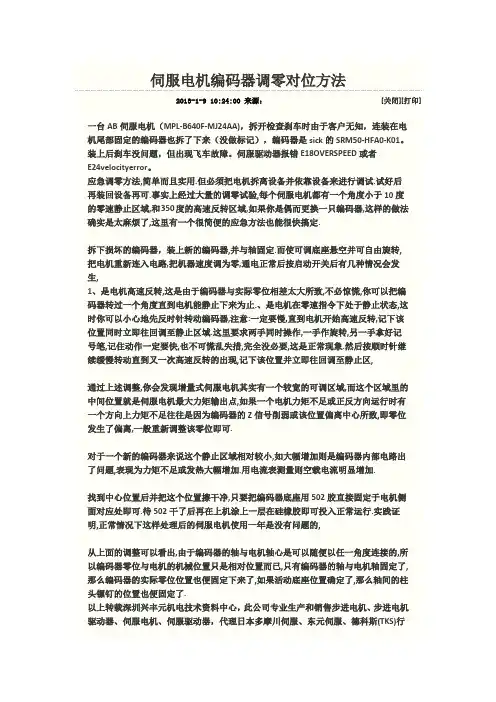

伺服电机编码器调零对位方法一台AB伺服电机（MPL-B640F-MJ24AA)，拆开检查刹车时由于客户无经验，连装在电机尾部固定的编码器也拆了下来（没做标记），编码器是sick的SRM50-HFA0-K01。

装上后刹车没问题，但出现飞车故障。

伺服驱动器报错E18 OVER SPEED或者E24 velocity error。

应急调零方法,简单而且实用.但必须把电机拆离设备并依靠设备来进行调试.试好后再装回设备再可.事实上经过大量的调零试验,每个伺服电机都有一个角度小于10度的零速静止区域,和350度的高速反转区域,如果你是偶而更换一只编码器,这样的做法确实是太麻烦了,这里有一个很简便的应急方法也能很快搞定。

拆下损坏的编码器，装上新的编码器,并与轴固定.而使可调底座悬空并可自由旋转,把电机重新连入电路,把机器速度调为零,通电正常后按启动开关后有几种情况会发生,1、是电机高速反转,这是由于编码器与实际零位相差太大所致,不必惊慌,你可以把编码器转过一个角度直到电机能静止下来为。

2、是电机在零速指令下处于静止状态,这时你可以小心地先反时针转动编码器,注意:一定要慢,直到电机开始高速反转,记下该位置同时立即往回调至静止区域.这里要求两手同时操作,一手作旋转,另一手拿好记号笔,记住动作一定要快,也不可慌乱失措,完全没必要,这是正常现象.然后按顺时针继续缓慢转动直到又一次高速反转的出现,记下该位置并立即往回调至静止区。

通过上述调整,你会发现增量式伺服电机其实有一个较宽的可调区域,而这个区域里的中间位置就是伺服电机最大力矩输出点,如果一个电机力矩不足或正反方向运行时有一个方向上力矩不足往往是因为编码器的Z信号削弱或该位置偏离中心所致,即零位发生了偏离,一般重新调整该零位即可。

对于一个新的编码器来说这个静止区域相对较小,如大幅增加则是编码器内部电路出了问题,表现为力矩不足或发热大幅增加.用电流表测量则空载电流明显增加。

各种编码器的调零量式编码器的相位对齐方式在此讨论中，增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A 和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW，UVW各自的每转周期数与电机转子的磁极对数一致。

带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；2.用示波器观察编码器的U相信号和Z信号；3.调整编码器转轴与电机轴的相对位置；4.一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z信号的常态为低电平），锁定编码器与电机的相对位置关系；5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。

撤掉直流电源后，验证如下：1.用示波器观察编码器的U相信号和电机的UV线反电势波形；2.转动电机轴，编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合，编码器的Z信号也出现在这个过零点上。

上述验证方法，也可以用作对齐方法。

需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30度，因而这样对齐后，增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐，而电机电角度相位与U相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。

有些伺服企业习惯于将编码器的U相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：1.用3个阻值相等的电阻接成星型，然后将星型连接的3个电阻分别接入电机的UVW 三相绕组引线；2.以示波器观察电机U相输入与星型电阻的中点，就可以近似得到电机的U相反电势波形；3.依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置；4.一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。

各种编码器的调零方法增量式编码器的相位对齐方式增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW，UVW各自的每转周期数与电机转子的磁极对数一致。

带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；2.用示波器观察编码器的U相信号和Z信号；3.调整编码器转轴与电机轴的相对位置；4.一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z信号的常态为低电平），锁定编码器与电机的相对位置关系；5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。

撤掉直流电源后，验证如下：1.用示波器观察编码器的U相信号和电机的UV线反电势波形；2.转动电机轴，编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合，编码器的Z信号也出现在这个过零点上。

上述验证方法，也可以用作对齐方法。

需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30度，因而这样对齐后，增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐，而电机电角度相位与U 相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。

将编码器的U相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：1.用3个阻值相等的电阻接成星型，然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线；2.以示波器观察电机U相输入与星型电阻的中点，就可以近似得到电机的U相反电势波形；3.依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置；4.一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。

各种编码器的调零量式编码器的相位对齐方式在此讨论中，增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A 和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW，UVW各自的每转周期数与电机转子的磁极对数一致。

带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；2.用示波器观察编码器的U相信号和Z信号；3.调整编码器转轴与电机轴的相对位置；4.一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z信号的常态为低电平），锁定编码器与电机的相对位置关系；5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。

撤掉直流电源后，验证如下：1.用示波器观察编码器的U相信号和电机的UV线反电势波形；2.转动电机轴，编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合，编码器的Z信号也出现在这个过零点上。

上述验证方法，也可以用作对齐方法。

需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30度，因而这样对齐后，增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐，而电机电角度相位与U相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。

有些伺服企业习惯于将编码器的U相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：1.用3个阻值相等的电阻接成星型，然后将星型连接的3个电阻分别接入电机的UVW 三相绕组引线；2.以示波器观察电机U相输入与星型电阻的中点，就可以近似得到电机的U相反电势波形；3.依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置；4.一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。

伺服电机编码器作用与调零伺服电机编码器通常由一个旋转的光电编码盘和一个固定的光电传感器组成。

编码盘上刻有一系列均匀分布的透明和不透明部分，而传感器则用来检测这些部分，并将其转化为电信号。

根据不同的编码方式，编码器可以分为绝对编码器和增量编码器两种类型。

对于绝对编码器，每个位置都有唯一的编码，因此它可以准确地提供电机转子的位置信息。

这种编码器通常会将编码信号转化为二进制码，并通过多个信号线传递给控制系统。

由于绝对编码器可以提供精确的位置信息，因此它在需要高精度控制的应用中得到广泛应用，如机床、机器人等。

而增量编码器则是根据电机转子的位置变化来产生脉冲信号，它只能提供电机转子与其中一参考位置之间的相对位置信息。

增量编码器通常会将转子位置变化转换为两路正交脉冲信号，一路为A相信号，另一路为B相信号。

通过检测这两路信号的电平变化，可以确定转子的转动方向以及转动的步长大小。

增量编码器相对于绝对编码器来说成本更低，并且速度响应更快，因此在速度控制方面具有较大的优势。

它被广泛应用于需要高速运动但不需要高精度位置控制的应用中，如印刷机械、包装机械等。

在使用伺服电机编码器前需要进行一次调零过程，即将电机转子的位置与控制系统中的零点进行对齐。

调零是为了确保控制系统能够准确地控制电机转子的位置，并根据需要进行反馈控制。

调零的过程大致步骤如下：1.确保电机系统处于待机状态，并且机械系统没有任何阻力。

2.启动控制系统，将电机驱动到一个已知的起始位置，如机械开关的位置。

3.将电机的位置信号与控制系统的零点进行校准，使其对齐。

4.记录下电机转子位置与控制系统零点的差距，这个差距即为调零偏差。

5.根据调零偏差进行补偿计算，以确保控制系统对电机位置的准确控制。

调零的目的是为了避免电机因无法确定起始位置而无法进行准确控制的问题，以及消除电机系统中可能存在的位置误差。

通过调零，可以提高电机系统的控制精度和性能，并实现更加稳定和准确的位置控制。

点题:伺服电机的编码器不仅有位置相关的功能；还有反馈电机转子的角度、转子的磁场角度的功能。

伺服控制器根据编码器反馈的转子信息在不同命令下更改定子旋转磁场的角度而使定子做出相应的动作。

当编码器反馈的相位有误时，即编码器不在零位，伺服就会出现控制失速、飞车、实际转速与设定转速不一致、转矩不足、电流过大等故障。

这时，就需要调零；使编码器与转子的相位一致。

编码器的作用；伺服编码器是工业机器人技术核心伺服电机的必配，对于伺服电机性能乃至机器人性能的作用极为关键。

不仅仅是工业机器人，伺服电机在自动化应用已越来越广泛。

随着工业机器人大热，而其中的伺服编码器也成为自动化行业关注的焦点之一。

工业编码器的市场大致可分为自动化加工应用类（FA)编码器、过程控制及记录类(PA)编码器、高精度测量类编码器、数字信息化应用类编码器、安全保护类编码器、内置仪表类编码器等等，其中在自动化加工应用类编码器中，又由于伺服电机的热度分出了电机反馈专用型编码器—伺服反馈编码器和矢量变频反馈编码器。

由于近年来伺服电机的迅猛发展和工业机器人热点，有关伺服编码器的话题很热，也颇有困惑与争议。

我在此伺服编码器简介系列的介绍中，与网友们共同探讨伺服编码器的各种特点与争论疑点。

伺服电机与变频电机根本的不同是必须配有编码器反馈，在每一个时刻的位置环、速度环和电流环的三闭环控制。

如下图：伺服反馈编码器对伺服电机的重要特性具有决定性的影响：1，定位精度2，速度稳定性3，带宽，它决定驱动指令的响应时间和抗干扰性能4，伺服刚性5，电机尺寸6, 功率损耗7，噪音与发热8，安全性其中特别是伺服编码器在输出信号特征上与普通编码器的不同：1，驱动换向信号组：伺服编码器（同步伺服电机）与普通编码器不同的第一个特点，是要提供启动电流换向的传感信号反馈。

在同步伺服电机的启动时，电极启动位置由编码器提供，对应每组UVW绕组的位置反馈，以确定电机绕线组线圈驱动电流相位。

当伺服控制需要加速、减速时，通过驱动电流相位的提前量与滞后量，控制电机的加速与减速转换，以达到对电机加速度正与反的控制。

伺服电机编码器的调整方法增量式编码器的相位对齐方式在此讨论中，增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW，UVW各自的每转周期数与电机转子的磁极对数一致。

带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V 出，将电机轴定向至一个平衡位置；2.用示波器观察编码器的U相信号和Z信号；3.调整编码器转轴与电机轴的相对位置；4.一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z信号的常态为低电平），锁定编码器与电机的相对位置关系；5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。

撤掉直流电源后，验证如下：1.用示波器观察编码器的U相信号和电机的UV线反电势波形；2.转动电机轴，编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合，编码器的Z信号也出现在这个过零点上。

上述验证方法，也可以用作对齐方法。

需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30度，因而这样对齐后，增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐，而电机电角度相位与U相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。

有些伺服企业习惯于将编码器的U相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：1.用3个阻值相等的电阻接成星型，然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线；2.以示波器观察电机U相输入与星型电阻的中点，就可以近似得到电机的U 相反电势波形；3.依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置；4.一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。

各种编码器的调零方法增量式编码器的相位对齐方式增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW，UVW各自的每转周期数与电机转子的磁极对数一致。

带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；2.用示波器观察编码器的U相信号和Z信号；3.调整编码器转轴与电机轴的相对位置；4.一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z信号的常态为低电平），锁定编码器与电机的相对位置关系；5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。

撤掉直流电源后，验证如下：1.用示波器观察编码器的U相信号和电机的UV线反电势波形；2.转动电机轴，编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合，编码器的Z信号也出现在这个过零点上。

上述验证方法，也可以用作对齐方法。

需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30度，因而这样对齐后，增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐，而电机电角度相位与U相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。

将编码器的U相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：1.用3个阻值相等的电阻接成星型，然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线；2.以示波器观察电机U相输入与星型电阻的中点，就可以近似得到电机的U相反电势波形；3.依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置；4.一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。
