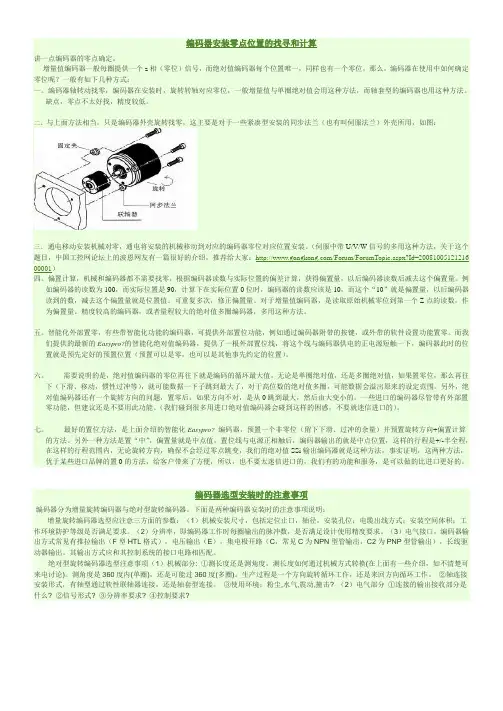

编码器的零位校正

编码器安装零点位置的找寻和计算讲一点编码器的零点确定。

增量值编码器一般每圈提供一个z相（零位）信号，而绝对值编码器每个位置唯一，同样也有一个零位，那么，编码器在使用中如何确定零位呢？一般有如下几种方式：一。

编码器轴转动找零，编码器在安装时，旋转转轴对应零位，一般增量值与单圈绝对值会用这种方法，而轴套型的编码器也用这种方法。

缺点，零点不太好找，精度较低。

二。

与上面方法相当，只是编码器外壳旋转找零，这主要是对于一些紧凑型安装的同步法兰（也有叫伺服法兰）外壳所用，如图：三。

通电移动安装机械对零，通电将安装的机械移动到对应的编码器零位对应位置安装。

（伺服中带U/V/W信号的多用这种方法，关于这个题目，中国工控网论坛上的波恩网友有一篇很好的介绍，推荐给大家：/Forum/ForumTopic.aspx?Id=20081005121216 00001）四。

偏置计算，机械和编码器都不需要找零，根据编码器读数与实际位置的偏差计算，获得偏置量，以后编码器读数后减去这个偏置量。

例如编码器的读数为100，而实际位置是90，计算下在实际位置0位时，编码器的读数应该是10，而这个“10”就是偏置量，以后编码器读到的数，减去这个偏置量就是位置值。

可重复多次，修正偏置量。

对于增量值编码器，是读取原始机械零位到第一个Z点的读数，作为偏置量。

精度较高的编码器，或者量程较大的绝对值多圈编码器，多用这种方法。

五。

智能化外部置零，有些带智能化功能的编码器，可提供外部置位功能，例如通过编码器附带的按键，或外带的软件设置功能置零。

而我们提供的最新的Easypro?的智能化绝对值编码器，提供了一根外部置位线，将这个线与编码器供电的正电源短触一下，编码器此时的位置就是预先定好的预置位置（预置可以是零，也可以是其他事先约定的位置）。

六。

需要说明的是，绝对值编码器的零位再往下就是编码的循环最大值，无论是单圈绝对值，还是多圈绝对值，如果置零位，那么再往下（下滑、移动，惯性过冲等），就可能数据一下子跳到最大了，对于高位数的绝对值多圈，可能数据会溢出原来的设定范围。

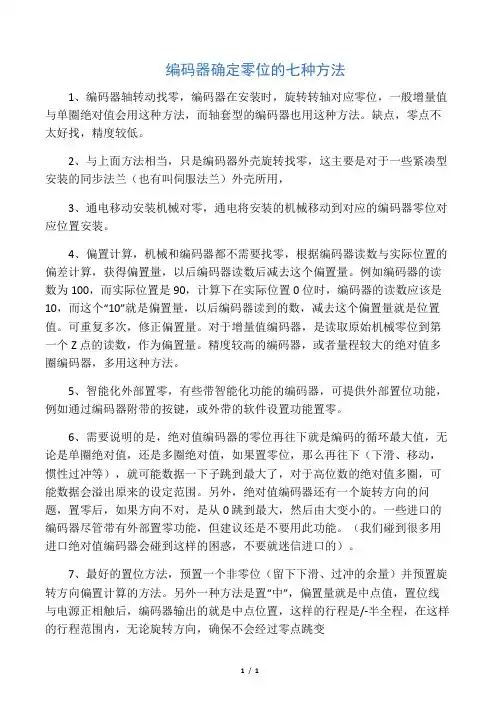

编码器确定零位的七种方法1、编码器轴转动找零，编码器在安装时，旋转转轴对应零位，一般增量值与单圈绝对值会用这种方法，而轴套型的编码器也用这种方法。

缺点，零点不太好找，精度较低。

2、与上面方法相当，只是编码器外壳旋转找零，这主要是对于一些紧凑型安装的同步法兰（也有叫伺服法兰）外壳所用，3、通电移动安装机械对零，通电将安装的机械移动到对应的编码器零位对应位置安装。

4、偏置计算，机械和编码器都不需要找零，根据编码器读数与实际位置的偏差计算，获得偏置量，以后编码器读数后减去这个偏置量。

例如编码器的读数为100，而实际位置是90，计算下在实际位置0位时，编码器的读数应该是10，而这个“10”就是偏置量，以后编码器读到的数，减去这个偏置量就是位置值。

可重复多次，修正偏置量。

对于增量值编码器，是读取原始机械零位到第一个Z点的读数，作为偏置量。

精度较高的编码器，或者量程较大的绝对值多圈编码器，多用这种方法。

5、智能化外部置零，有些带智能化功能的编码器，可提供外部置位功能，例如通过编码器附带的按键，或外带的软件设置功能置零。

6、需要说明的是，绝对值编码器的零位再往下就是编码的循环最大值，无论是单圈绝对值，还是多圈绝对值，如果置零位，那么再往下（下滑、移动，惯性过冲等），就可能数据一下子跳到最大了，对于高位数的绝对值多圈，可能数据会溢出原来的设定范围。

另外，绝对值编码器还有一个旋转方向的问题，置零后，如果方向不对，是从0跳到最大，然后由大变小的。

一些进口的编码器尽管带有外部置零功能，但建议还是不要用此功能。

（我们碰到很多用进口绝对值编码器会碰到这样的困惑，不要就迷信进口的）。

7、最好的置位方法，预置一个非零位（留下下滑、过冲的余量）并预置旋转方向偏置计算的方法。

另外一种方法是置“中”，偏置量就是中点值，置位线与电源正相触后，编码器输出的就是中点位置，这样的行程是/-半全程，在这样的行程范围内，无论旋转方向，确保不会经过零点跳变1/ 1。

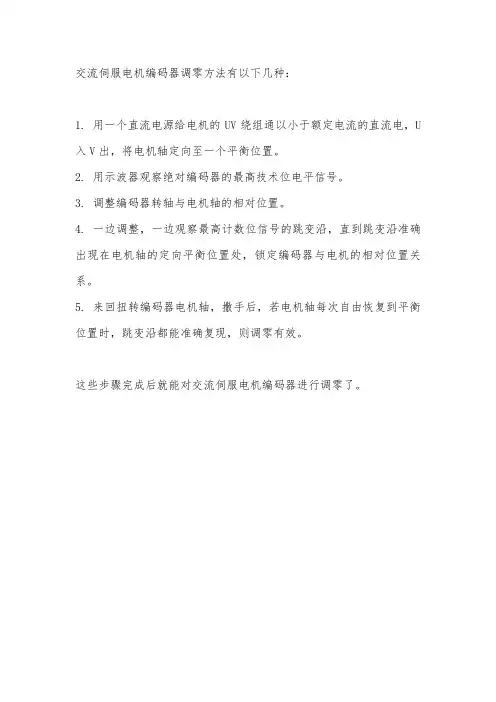

交流伺服电机编码器调零方法有以下几种：
1. 用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U 入V出，将电机轴定向至一个平衡位置。

2. 用示波器观察绝对编码器的最高技术位电平信号。

3. 调整编码器转轴与电机轴的相对位置。

4. 一边调整，一边观察最高计数位信号的跳变沿，直到跳变沿准确出现在电机轴的定向平衡位置处，锁定编码器与电机的相对位置关系。

5. 来回扭转编码器电机轴，撒手后，若电机轴每次自由恢复到平衡位置时，跳变沿都能准确复现，则调零有效。

这些步骤完成后就能对交流伺服电机编码器进行调零了。

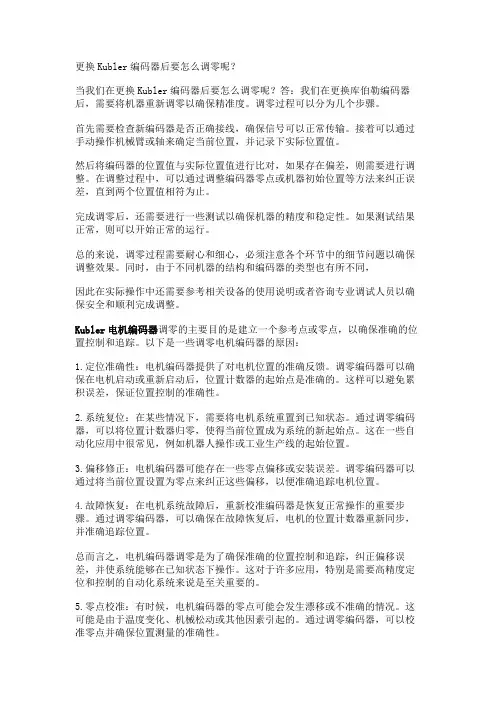

更换Kubler编码器后要怎么调零呢？当我们在更换Kubler编码器后要怎么调零呢？答：我们在更换库伯勒编码器后，需要将机器重新调零以确保精准度。

调零过程可以分为几个步骤。

首先需要检查新编码器是否正确接线，确保信号可以正常传输。

接着可以通过手动操作机械臂或轴来确定当前位置，并记录下实际位置值。

然后将编码器的位置值与实际位置值进行比对，如果存在偏差，则需要进行调整。

在调整过程中，可以通过调整编码器零点或机器初始位置等方法来纠正误差，直到两个位置值相符为止。

完成调零后，还需要进行一些测试以确保机器的精度和稳定性。

如果测试结果正常，则可以开始正常的运行。

总的来说，调零过程需要耐心和细心，必须注意各个环节中的细节问题以确保调整效果。

同时，由于不同机器的结构和编码器的类型也有所不同，因此在实际操作中还需要参考相关设备的使用说明或者咨询专业调试人员以确保安全和顺利完成调整。

Kubler电机编码器调零的主要目的是建立一个参考点或零点，以确保准确的位置控制和追踪。

以下是一些调零电机编码器的原因：1.定位准确性：电机编码器提供了对电机位置的准确反馈。

调零编码器可以确保在电机启动或重新启动后，位置计数器的起始点是准确的。

这样可以避免累积误差，保证位置控制的准确性。

2.系统复位：在某些情况下，需要将电机系统重置到已知状态。

通过调零编码器，可以将位置计数器归零，使得当前位置成为系统的新起始点。

这在一些自动化应用中很常见，例如机器人操作或工业生产线的起始位置。

3.偏移修正：电机编码器可能存在一些零点偏移或安装误差。

调零编码器可以通过将当前位置设置为零点来纠正这些偏移，以便准确追踪电机位置。

4.故障恢复：在电机系统故障后，重新校准编码器是恢复正常操作的重要步骤。

通过调零编码器，可以确保在故障恢复后，电机的位置计数器重新同步，并准确追踪位置。

总而言之，电机编码器调零是为了确保准确的位置控制和追踪，纠正偏移误差，并使系统能够在已知状态下操作。

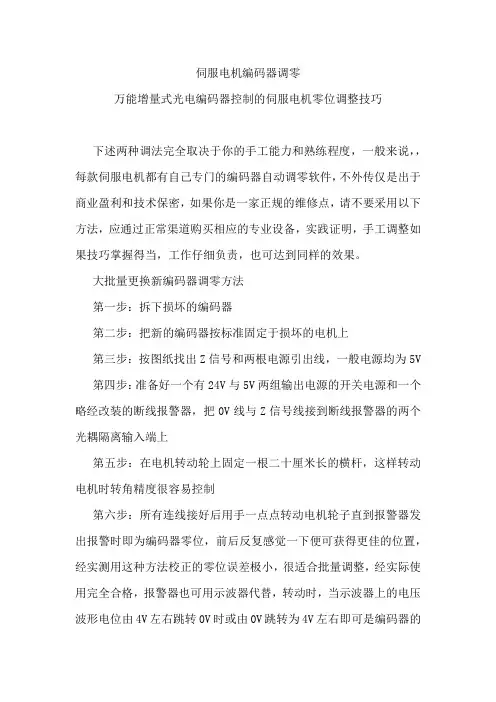

伺服电机编码器调零万能增量式光电编码器控制的伺服电机零位调整技巧下述两种调法完全取决于你的手工能力和熟练程度，一般来说，，每款伺服电机都有自己专门的编码器自动调零软件，不外传仅是出于商业盈利和技术保密，如果你是一家正规的维修点，请不要采用以下方法，应通过正常渠道购买相应的专业设备，实践证明，手工调整如果技巧掌握得当，工作仔细负责，也可达到同样的效果。

大批量更换新编码器调零方法第一步：拆下损坏的编码器第二步：把新的编码器按标准固定于损坏的电机上第三步：按图纸找出Z信号和两根电源引出线，一般电源均为5V 第四步：准备好一个有24V与5V两组输出电源的开关电源和一个略经改装的断线报警器，把0V线与Z信号线接到断线报警器的两个光耦隔离输入端上第五步：在电机转动轮上固定一根二十厘米长的横杆，这样转动电机时转角精度很容易控制第六步：所有连线接好后用手一点点转动电机轮子直到报警器发出报警时即为编码器零位，前后反复感觉一下便可获得更佳的位置，经实测用这种方法校正的零位误差极小，很适合批量调整，经实际使用完全合格，报警器也可用示波器代替，转动时，当示波器上的电压波形电位由4V左右跳转0V时或由0V跳转为4V左右即可是编码器的零位，这个也很方便而且更精确。

杆子的长度越长精度则越高，实际使用还是用报警器更方便又省钱，只要用耳朵感知就行了，在编码器的转子与定圈相邻处做好零位标记，然后拆下编码器第七步：找一个好的电机，用上述方法测定零位后在电机转轴与处壳相邻处做好电机的机械零位标记第八步：引出电机的U V W动力线，接入一个用可控制的测试端子上，按顺序分别对其中两相通入24V直流电，通电时间设为2秒左右，观察各个电机最终停止位置（即各相的机械零位位置）其中一个始必与刚才所做的机械零位标记是同一个位置，这就是厂方软件固定的电机机械零位，当然能通过厂方专用编码器测试软件直接更改编码器的初始零位数据就更方便了。

如果你只有一台坏掉的伺服电机，你就要根据以上获得的几个相对机械零位逐个测试是不是我们所要的那个位置，这一步由伺服放大器的运行模式来进行测试，有关资料是必须的，否则不要轻易动手，以免损坏编码器第九步：把编码器转上电机后端，这一步要小心，以确保编码器零位记号和电机机械零位位置无偏移，最后固定柱头螺钉和可调固定底座。

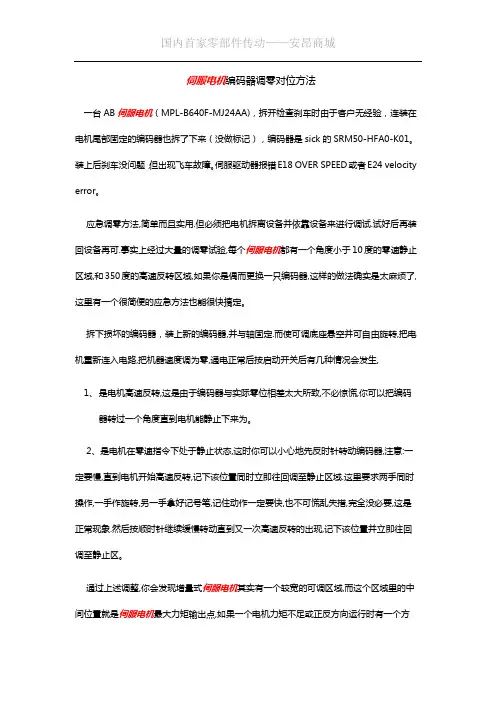

伺服电机编码器调零对位方法一台AB伺服电机（MPL-B640F-MJ24AA)，拆开检查刹车时由于客户无经验，连装在电机尾部固定的编码器也拆了下来（没做标记），编码器是sick的SRM50-HFA0-K01。

装上后刹车没问题，但出现飞车故障。

伺服驱动器报错E18 OVER SPEED或者E24 velocity error。

应急调零方法,简单而且实用.但必须把电机拆离设备并依靠设备来进行调试.试好后再装回设备再可.事实上经过大量的调零试验,每个伺服电机都有一个角度小于10度的零速静止区域,和350度的高速反转区域,如果你是偶而更换一只编码器,这样的做法确实是太麻烦了,这里有一个很简便的应急方法也能很快搞定。

拆下损坏的编码器，装上新的编码器,并与轴固定.而使可调底座悬空并可自由旋转,把电机重新连入电路,把机器速度调为零,通电正常后按启动开关后有几种情况会发生,1、是电机高速反转,这是由于编码器与实际零位相差太大所致,不必惊慌,你可以把编码器转过一个角度直到电机能静止下来为。

2、是电机在零速指令下处于静止状态,这时你可以小心地先反时针转动编码器,注意:一定要慢,直到电机开始高速反转,记下该位置同时立即往回调至静止区域.这里要求两手同时操作,一手作旋转,另一手拿好记号笔,记住动作一定要快,也不可慌乱失措,完全没必要,这是正常现象.然后按顺时针继续缓慢转动直到又一次高速反转的出现,记下该位置并立即往回调至静止区。

通过上述调整,你会发现增量式伺服电机其实有一个较宽的可调区域,而这个区域里的中间位置就是伺服电机最大力矩输出点,如果一个电机力矩不足或正反方向运行时有一个方向上力矩不足往往是因为编码器的Z信号削弱或该位置偏离中心所致,即零位发生了偏离,一般重新调整该零位即可。

对于一个新的编码器来说这个静止区域相对较小,如大幅增加则是编码器内部电路出了问题,表现为力矩不足或发热大幅增加.用电流表测量则空载电流明显增加。

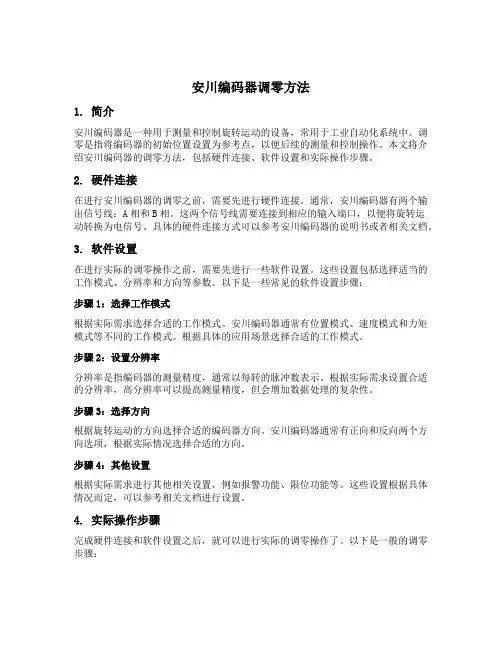

安川编码器调零方法1. 简介安川编码器是一种用于测量和控制旋转运动的设备，常用于工业自动化系统中。

调零是指将编码器的初始位置设置为参考点，以便后续的测量和控制操作。

本文将介绍安川编码器的调零方法，包括硬件连接、软件设置和实际操作步骤。

2. 硬件连接在进行安川编码器的调零之前，需要先进行硬件连接。

通常，安川编码器有两个输出信号线：A相和B相。

这两个信号线需要连接到相应的输入端口，以便将旋转运动转换为电信号。

具体的硬件连接方式可以参考安川编码器的说明书或者相关文档。

3. 软件设置在进行实际的调零操作之前，需要先进行一些软件设置。

这些设置包括选择适当的工作模式、分辨率和方向等参数。

以下是一些常见的软件设置步骤：步骤1：选择工作模式根据实际需求选择合适的工作模式。

安川编码器通常有位置模式、速度模式和力矩模式等不同的工作模式。

根据具体的应用场景选择合适的工作模式。

步骤2：设置分辨率分辨率是指编码器的测量精度，通常以每转的脉冲数表示。

根据实际需求设置合适的分辨率，高分辨率可以提高测量精度，但会增加数据处理的复杂性。

步骤3：选择方向根据旋转运动的方向选择合适的编码器方向。

安川编码器通常有正向和反向两个方向选项，根据实际情况选择合适的方向。

步骤4：其他设置根据实际需求进行其他相关设置，例如报警功能、限位功能等。

这些设置根据具体情况而定，可以参考相关文档进行设置。

4. 实际操作步骤完成硬件连接和软件设置之后，就可以进行实际的调零操作了。

以下是一般的调零步骤：步骤1：找到参考点首先需要找到一个可靠的参考点作为编码器的初始位置。

这个参考点可以是机械结构中的一个固定位置或者其他已知位置。

步骤2：将编码器旋转至参考点通过手动或者自动控制，将编码器旋转至参考点位置。

可以通过监视编码器的输出信号来确定位置是否准确。

步骤3：设置零位在编码器旋转到参考点位置后，将当前位置设置为零位。

具体的操作方式可以根据编码器的型号和软件设置进行调整。

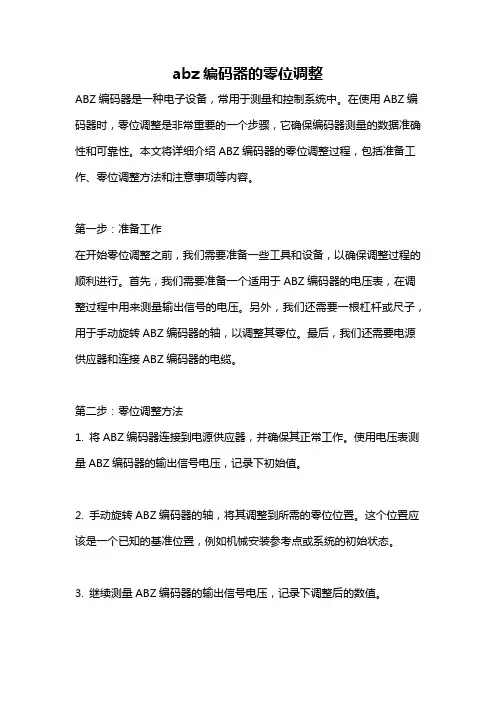

abz编码器的零位调整ABZ编码器是一种电子设备，常用于测量和控制系统中。

在使用ABZ编码器时，零位调整是非常重要的一个步骤，它确保编码器测量的数据准确性和可靠性。

本文将详细介绍ABZ编码器的零位调整过程，包括准备工作、零位调整方法和注意事项等内容。

第一步：准备工作在开始零位调整之前，我们需要准备一些工具和设备，以确保调整过程的顺利进行。

首先，我们需要准备一个适用于ABZ编码器的电压表，在调整过程中用来测量输出信号的电压。

另外，我们还需要一根杠杆或尺子，用于手动旋转ABZ编码器的轴，以调整其零位。

最后，我们还需要电源供应器和连接ABZ编码器的电缆。

第二步：零位调整方法1. 将ABZ编码器连接到电源供应器，并确保其正常工作。

使用电压表测量ABZ编码器的输出信号电压，记录下初始值。

2. 手动旋转ABZ编码器的轴，将其调整到所需的零位位置。

这个位置应该是一个已知的基准位置，例如机械安装参考点或系统的初始状态。

3. 继续测量ABZ编码器的输出信号电压，记录下调整后的数值。

4. 使用电压表的测量结果，计算出零位调整的误差值。

根据ABZ编码器的规格和要求，确定这个误差值是否在可接受的范围内。

5. 如果误差值超过了可接受范围，需要进行进一步的调整。

根据ABZ编码器的型号和说明书，查找调整零位的方法。

通常，调整ABZ编码器的零位可以通过调整编码器轴上的磁性环或光栅板的位置来实现。

6. 按照ABZ编码器的说明书，使用适当的工具和方法，进行零位的微调。

在调整过程中，使用电压表测量ABZ编码器的输出信号电压，并记录下调整后的数值。

7. 重复步骤4和步骤6，直到所测量的误差值达到可接受的范围为止。

在这个过程中，需要耐心和细心，确保每一次微调都是准确的。

第三步：注意事项在进行ABZ编码器的零位调整时，有一些注意事项需要注意。

1. 调整过程中要小心谨慎，避免过度调整或不当操作，以免损坏ABZ编码器。

2. 在调整之前，确保ABZ编码器的安装位置稳定，并且没有外部扰动。

电机霍尔编码器的零位校准步骤如下：
1. 定义电机绕组U、V、W：电机绕组U、V、W反电动势需满足U超前V超前W。

2. 检测编码器定义旋转正方向是否与电机旋转正方向一致。

3. 判断转子位置：编码器读数头获得的霍尔U、V、W信号将转子位置划分为6个区域，霍尔信号，转子位于0-60°位置，则定子给出一与30°位置垂直的磁场使之旋转。

此磁场方向初始一直保持不变，直至遇到第一个霍尔上升下降沿，便进行改变。

此后便根据A、B信号判断转子位置，使定子磁场一直保持与转子磁场垂直。

4. 一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。

如需了解更多关于电机霍尔编码器零位校准的信息，建议咨询专业技术人员或者查阅相关的技术手册。

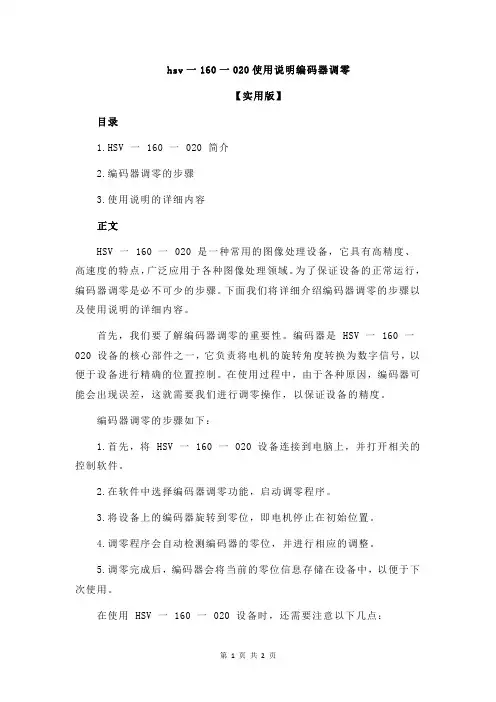

hsv一160一020使用说明编码器调零
【实用版】
目录
1.HSV 一 160 一 020 简介
2.编码器调零的步骤
3.使用说明的详细内容
正文
HSV 一 160 一 020 是一种常用的图像处理设备，它具有高精度、高速度的特点，广泛应用于各种图像处理领域。

为了保证设备的正常运行，编码器调零是必不可少的步骤。

下面我们将详细介绍编码器调零的步骤以及使用说明的详细内容。

首先，我们要了解编码器调零的重要性。

编码器是 HSV 一 160 一020 设备的核心部件之一，它负责将电机的旋转角度转换为数字信号，以便于设备进行精确的位置控制。

在使用过程中，由于各种原因，编码器可能会出现误差，这就需要我们进行调零操作，以保证设备的精度。

编码器调零的步骤如下：
1.首先，将 HSV 一 160 一 020 设备连接到电脑上，并打开相关的控制软件。

2.在软件中选择编码器调零功能，启动调零程序。

3.将设备上的编码器旋转到零位，即电机停止在初始位置。

4.调零程序会自动检测编码器的零位，并进行相应的调整。

5.调零完成后，编码器会将当前的零位信息存储在设备中，以便于下次使用。

在使用 HSV 一 160 一 020 设备时，还需要注意以下几点：
1.确保设备连接正常，避免因为连接不良导致的设备故障。

2.在使用过程中，应尽量避免强烈的震动和撞击，以免损坏设备。

3.定期对设备进行维护和保养，以延长其使用寿命。
