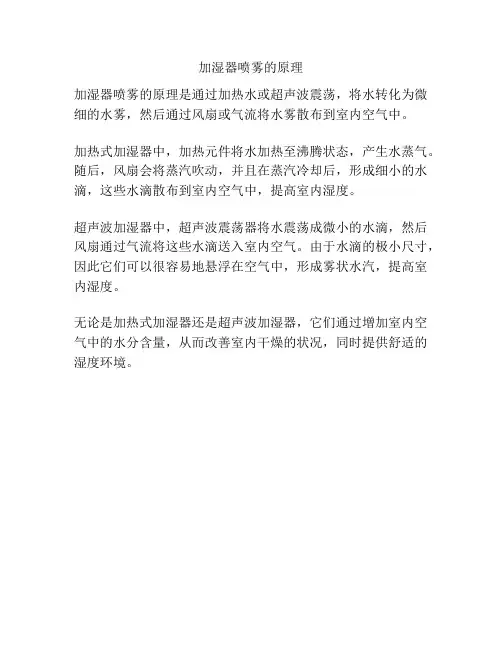

加湿器喷雾的原理
加湿器喷雾的原理是通过加热水或超声波震荡，将水转化为微细的水雾，然后通过风扇或气流将水雾散布到室内空气中。
加热式加湿器中，加热元件将水加热至沸腾状态，产生水蒸气。
随后，风扇会将蒸汽吹动，并且在蒸汽冷却后，形成细小的水滴，这些水滴散布到室内空气中，提高室内湿度。
超声波加湿器中，超声波震荡器将水震荡成微小的水滴，然后风扇通过气流将这些水滴送入室内空气。
由于水滴的极小尺寸，因此它们可以很容易地悬浮在空气中，形成雾状水汽，提高室内湿度。
无论是加热式加湿器还是超声波加湿器，它们通过增加室内空气中的水分含量，从而改善室内干燥的状况，同时提供舒适的湿度环境。
本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。
电源部分有两种供电方式，一种是变压器降压整流滤波后为振荡电路供电，如图二ZS2-45型。
因变压器过载能力强而被广泛机型采用。
另一种是由开关电源供电，特点是重量明显减小，电源效率高，如图三半球牌CJ-380D。
控制电路包括缺水检测、缺水指示和雾量调整电路。
缺水检测有两种方式，一是干簧管配合漂浮磁环检测方式，目前大多机型都采用此方式。
如图四桑普SC 25A型，不缺水时包在泡沫塑料中的磁环被水漂浮起来，磁场使干簧管常开触点闭合，接通电源给振荡管提供偏置，振荡电路开始工作。
当缺水时随着水面下降磁环离开干簧管受控区，干簧管触点释放，振荡管失去偏置而停振，加湿器处于待机状态。
另一种是水面探针检测方式，如图五琦丽牌加湿器。
加湿器的振荡管集电极是直接固定在换能片金属框架上的（是很好的水冷散热片）。
因振荡管集电极是电源正极，所以水和探针为振荡管提供了偏置通路。
当水面降到离开探针时，偏置通路被断开，加湿器进入待机状态。
缺水指示都采用发光二极管点亮来指示，图六康福尔SPS-818和图三半球牌CJ-380D是通过PNP三极管在干簧管断开后基极处于低电位而导通点亮发光二极管的。
有的机型则没有缺水指示，如图七国萃和图八亚都。
雾量调整电路在所有的加湿器电路中都是通过调整面板上设置的电位器（起可调电阻作用）来调节振荡管的偏置实现的，这部分电路与缺水检查电路是串联的。
为确保振荡管不会因偏置过高而损坏，电源电压都经过电阻分压和一个可调电阻压降后提供给雾量调整电位器的。
经调整后的偏置电压通过电感电阻加到振荡管基极，使振荡管能在截至状态和最强振荡状态之间变化。
振荡电路由功率三极管和外围电容电感组成三点式振荡电路，这部分的电路在所有加湿器电路中几乎是一样的，电路振荡频率约0.65MHZ。
因换能器本身就是一个固有频率约1.7MHZ的晶振，它通过耦合电容加跨接在振荡管基极和电源之间，振荡电路的6.5KHZ的振荡电压通过耦合电容加在换能器上。
各种加湿器工作原理、简介暖通南社1、电极式加湿器工作原理：自来水一般都有一定的导电率，把电极片插入自来水中，并与交流电连接在一起，由于水导电，电流会从电极之间的水中通过，传递给水的电能全部转化热能，使水加热产生蒸汽。
电极式蒸汽加湿器产生的蒸汽压力较低，蒸汽不含矿物质，没有细菌及白粉。
电极式加湿器是利用三根铜棒或不锈钢棒插入盛水的容器中做电极。
将电极和三相电源接通之后，就有电流从水中通过。
在这里水是电阻，因而能被加热蒸发成蒸汽。
除三相电外，也有使用两根电极的单相电极式加湿器。
由于水位越高，导电面积越大，通过电流也越强，因而发热量也越大。
所以，产生的蒸汽量多少可以用水位高低来调节。
电极式加湿器的功率应根据所需蒸汽大小，按下式确定(考虑结垢影响可设安全系数)。
电极式加湿器结构紧凑，而且加湿量也容易控制，所以用的较多。
它的缺点是耗电量较大，电极上易积水垢和腐蚀，因此，宜用在小型空调系统中。
2、电热式加湿器工作原理：电热式加湿器是根据电流通过电阻产生热，电能转换成热能的原理，电加热管浸没在水中，电热管产生热量，从而使水沸腾变成水蒸汽，电热式加湿器创造一个湿度环境经过三个过程：1、产生蒸汽：通过电加热使水沸腾产生蒸汽。
2、控制：通过加湿器配有的微机控制蒸汽的产生及供应。
3、传播：通过蒸汽扩散装置把水蒸汽送入空气处理机或风管内的气流。
这三个过程的部件作为一个系统共同工作构成了一台完整的电热式加湿器。
电热式加湿器是用管状电热元件置于水盘中做成的。
元件通电之后便能将水加热而产生蒸汽。
补水靠浮球阀自动控制，以免发生断水空烧现象。
此种电热式加湿器的加湿量大小取决于水温和水表面积。
3、干蒸汽加湿器工作原理：接通饱和蒸汽源，饱和蒸汽在双层喷管的外套作横向运动，对中心喷管预热后，环向进入弯管，经折流板，进入蒸发室；由于蒸发室断面突然增大，使蒸汽减速，加之惯性作用和折流板的阻挡，饱和蒸汽中所含的凝结水被分离出来，经蒸发室底部的冷凝水出口排出；分离出水份的蒸汽由顶部进入已经被预热的干燥室，干燥室内充满了不锈钢介质，对残留水份进行过滤，分离，并能够分吸收流动蒸汽的噪声；开启调节阀，干噪室内的压力下降，汽化温度降低，残留于蒸汽中的水份被再次加热、汽化，实现对饱和蒸汽的进一步干燥处理；干燥的蒸汽经过调节阀进入中心喷管，从装有不锈钢消声网的孔中逆向喷入空调机组内的流动空气中，实现对空气中的加湿处理。
各种加湿器工作原理、简介2014-12-08暖通南社1、电极式加湿器工作原理：自来水一般都有一定的导电率，把电极片插入自来水中，并与交流电连接在一起，由于水导电，电流会从电极之间的水中通过，传递给水的电能全部转化热能，使水加热产生蒸汽。
电极式蒸汽加湿器产生的蒸汽压力较低，蒸汽不含矿物质，没有细菌及白粉。
电极式加湿器是利用三根铜棒或不锈钢棒插入盛水的容器中做电极。
将电极和三相电源接通之后，就有电流从水中通过。
在这里水是电阻，因而能被加热蒸发成蒸汽。
除三相电外，也有使用两根电极的单相电极式加湿器。
由于水位越高，导电面积越大，通过电流也越强，因而发热量也越大。
所以，产生的蒸汽量多少可以用水位高低来调节。
电极式加湿器的功率应根据所需蒸汽大小，按下式确定(考虑结垢影响可设安全系数)。
电极式加湿器结构紧凑，而且加湿量也容易控制，所以用的较多。
它的缺点是耗电量较大，电极上易积水垢和腐蚀，因此，宜用在小型空调系统中。
2、电热式加湿器工作原理：电热式加湿器是根据电流通过电阻产生热，电能转换成热能的原理，电加热管浸没在水中，电热管产生热量，从而使水沸腾变成水蒸汽，电热式加湿器创造一个湿度环境经过三个过程：1、产生蒸汽：通过电加热使水沸腾产生蒸汽。
2、控制：通过加湿器配有的微机控制蒸汽的产生及供应。
3、传播：通过蒸汽扩散装置把水蒸汽送入空气处理机或风管内的气流。
这三个过程的部件作为一个系统共同工作构成了一台完整的电热式加湿器。
电热式加湿器是用管状电热元件置于水盘中做成的。
元件通电之后便能将水加热而产生蒸汽。
补水靠浮球阀自动控制，以免发生断水空烧现象。
此种电热式加湿器的加湿量大小取决于水温和水表面积。
3、干蒸汽加湿器工作原理：接通饱和蒸汽源，饱和蒸汽在双层喷管的外套作横向运动，对中心喷管预热后，环向进入弯管，经折流板，进入蒸发室；由于蒸发室断面突然增大，使蒸汽减速，加之惯性作用和折流板的阻挡，饱和蒸汽中所含的凝结水被分离出来，经蒸发室底部的冷凝水出口排出；分离出水份的蒸汽由顶部进入已经被预热的干燥室，干燥室内充满了不锈钢介质，对残留水份进行过滤，分离，并能够分吸收流动蒸汽的噪声；开启调节阀，干噪室内的压力下降，汽化温度降低，残留于蒸汽中的水份被再次加热、汽化，实现对饱和蒸汽的进一步干燥处理；干燥的蒸汽经过调节阀进入中心喷管，从装有不锈钢消声网的孔中逆向喷入空调机组内的流动空气中，实现对空气中的加湿处理。
