太阳能光伏发电系统设备构成

太阳能光伏发电系统原理与应用技术一、引言在当今社会，能源问题日益成为人们关注的焦点。

传统的化石能源日益枯竭，同时也给地球环境带来了严重的污染。

寻找一种清洁、可再生的能源就成为了当务之急。

太阳能作为一种非常丰富的可再生能源，其应用前景广阔。

太阳能光伏发电系统作为太阳能利用的一种主要方式，在能源领域也备受关注。

本文将就太阳能光伏发电系统的原理与应用技术展开探讨。

二、太阳能光伏发电系统原理1. 太阳能光伏发电系统的基本构成太阳能光伏发电系统主要包括太阳能电池板、光伏逆变器、储能设备和配电系统等组成部分。

其中，太阳能电池板是太阳能光伏发电系统的核心部件，其作用是将太阳能转换为直流电能；光伏逆变器则是将直流电能转换为交流电能供电使用；而储能设备则可以将多余的电能储存起来，以应对没有太阳能供应的时候。

2. 太阳能电池板的工作原理太阳能电池板利用光能来产生电能，其主要工作原理是光生电效应。

当太阳光照射到太阳能电池板上时，光子会被太阳能电池板的半导体材料吸收，并激发出电子和空穴对。

这些电子和空穴对在电场的作用下，分别向两端移动，形成电流，从而产生了电能。

三、太阳能光伏发电系统应用技术1. 多晶硅和单晶硅太阳能电池随着技术的不断发展，太阳能电池的制备工艺也得到了极大的改进。

目前市场上主要的太阳能电池为多晶硅和单晶硅太阳能电池。

多晶硅太阳能电池通过将多晶硅棒切割成薄片来实现，而单晶硅太阳能电池则是利用单晶硅棒来生产。

这两种太阳能电池在光伏发电系统中应用广泛，且具有较高的转换效率和稳定性。

2. 太阳能光伏发电系统的并网技术随着太阳能光伏发电技术的不断发展，其并网技术也愈加成熟。

并网技术是指太阳能光伏发电系统将发电效果集中于电网内，以供应城市和居民的用电需求。

通过并网技术，太阳能光伏发电系统可以将多余的电能输送到电网中，从而实现供需平衡和能源优化利用。

3. 太阳能光伏发电系统的智能化管理随着物联网和大数据技术的发展，太阳能光伏发电系统的智能化管理也成为了发展趋势。

光伏电源系统的原理及组成首先太阳能电池发电系统是利用以光生伏打效应原理制成的太阳能电池将太阳辐射能直接转换成电能的发电系统。

它由太阳能电池方阵、控制器、蓄电池组、直流/交流逆变器等部分组成，其系统组成如图所示。

图1-1宏阳能电池发电僚统示党忸1 .太阳能电池方阵：太阳能电池单体是光电转换的最小单元，尺寸一般为4cm2到100cm2不等。

太阳能电池单体的工作电压约为0.5V,工作电流约为20 —25mA/cm2, 一般不能单独作为电源使用。

将太阳能电池单体进行串并联封装后，就成为太阳能电池组件，其功率一般为几瓦至几十瓦，是可以单独作为电源使用的最小单元。

太阳能电池组件再经过串并联组合安装在支架上，就构成了太阳能电池方阵，可以满足负载所要求的输出功率（见图1－2）。

（1）硅太阳能电池单体常用的太阳能电池主要是硅太阳能电池。

晶体硅太阳能电池由一个晶体硅片组成，在晶体硅片的上表面紧密排列着金属栅线，下表面是金属层。

硅片本身是P型硅，表面扩散层是N区，在这两个区的连接处就是所谓的PN结。

PN结形成一个电场。

太阳能电池的顶部被一层抗反射膜所覆盖，以便减少太阳能的反射损失。

太阳能电池的工作原理如下：光是由光子组成，而光子是包含有一定能量的微粒，能量的大小由光的波长决定，光被晶体硅吸收后，在PN结中产生一对对正负电荷，由于在PN结区域的正负电荷被分离，因而可以产生一个外电流场，电流从晶体硅片电池的底端经过负载流至电池的顶端。

这就是“光生伏打效应”m伟组『Im 1 2太阳循电池单体、91件和方PI将一个负载连接在太阳能电池的上下两表面间时，将有电流流过该负载，于是太阳能电池就产生了电流；太阳能电池吸收的光子越多，产生的电流也就越大。

光子的能量由波长决定，低于基能能量的光子不能产生自由电子，一个高于基能能量的光子将仅产生一个自由电子，多余的能量将使电池发热，伴随电能损失的影响将使太阳能电池的效率下降。

（2）硅太阳能电池种类目前世界上有3种已经商品化的硅太阳能电池：单晶硅太阳能电池、多晶硅太阳能电池和非晶硅太阳能电池。

太阳能光伏发电系统I. 研究背景和目的- 太阳能光伏发电系统的定义和作用- 研究的目的和意义II. 太阳能光伏发电系统的原理- 光伏发电原理- 光伏元件的组成和特点- 太阳能光伏发电系统的结构和分类III. 太阳能光伏发电系统的组成和配置- 光伏电池板- 逆变器和电池组件- 控制器和监测系统- 网络接入和储能系统IV. 太阳能光伏发电系统的应用和发展趋势- 太阳能光伏发电系统在不同场景的应用- 太阳能光伏发电系统的发展历程和趋势- 太阳能光伏发电系统的优势和挑战V. 太阳能光伏发电系统的经济效益和环保特点- 太阳能光伏发电系统的成本和投资回收期- 太阳能光伏发电系统的环保特点- 太阳能光伏发电系统对经济和社会的贡献VI. 结论和建议- 总结太阳能光伏发电系统的优势和应用前景- 提出对太阳能光伏发电系统的未来发展建议第一章：研究背景和目的随着全球对于环保的需求和对能源消耗的担忧，太阳能光伏发电系统的应用逐渐升温。

太阳能光伏发电系统利用太阳能将沐浴在日光下的电池板转化为电能，再通过逆变器将其转换为交流电，从而实现为家庭、企业以及公共事业提供电力的作用。

因此，深入了解太阳能光伏发电系统的结构、工作原理、优势和发展趋势成为极为必要的事情。

本章将介绍太阳能光伏发电系统的定义和作用，以及本文研究的目的和意义。

1.1 太阳能光伏发电系统的定义和作用太阳能光伏发电系统是一种基于光伏效应的发电技术。

它通过太阳能将电池板转化为电能，再通过逆变器将其转换为交流电，从而为人们提供电力。

与传统的发电方式相比，太阳能光伏发电系统具有环保、无噪音、无排放、可再生等优点，因而备受人们的青睐。

太阳能光伏发电系统主要采用硅材料制成的光伏电池板，因其高效率和稳定性较高，被广泛应用于家庭、企业和公共事业等领域。

1.2 研究目的和意义太阳能光伏发电系统因其环保、无噪音、无排放、可再生等特点，备受各地政府和标准化机构的青睐，逐渐成为了乃至未来的主要电力来源之一。

3、系统设计的工作时间：每天8小时满负载运行，考虑3个阴雨天能正常工作二、系统工作的环境1、系统工作地点：山东某地2、系统工作纬度：3、全年日照时间：4、日平均有效日照时间：5、安装最佳倾角：三、智能太阳能供电系统配置方案1、太阳能电池组件：选用多晶硅或单晶硅太阳能电池组件，保证使用寿命25年，峰值功率设计为1000Wp，采用单体组件规格采用24V200W电池板5个并联安装，具体的规格如型号Parameter Type 最大值Max Power(W) 外形尺寸Dimension(mm) 重量Weight(kg) 最大工作电流Max(A) 最大工作电压Max Voltage (V) 短路电流Short CircuitA 开路电压Open CircuitVoltage (V) QXC200W/72 200 1640*992*50 20.0 6.80 29.4 8.00 36.02、太阳能专用智能控制器：采用24V45A光伏专用控制器一台，维保2年，建议使用德国Steca Tarom245，12V/24V电压自动识别，45A，带液晶显示功能。

3、太阳能光伏系统专用逆变器：采用24V600W小功率正弦波逆变器，要求蓄电池组提供直流电压是24V，输出为纯净的正弦波电源，型号是SPXS600-212/224。

4、免维护铅酸蓄电池组：采用12V100AH电池10节，每组2节串联，共5组并联，质保3年。

具体型号：6-FM-100，外型尺寸406*174*233(238),，净重32kg，5、蓄电池柜及连接电缆：采用A10的标准高级喷漆电池柜，物理尺寸是780*470*950mm，重量是39kg，分体柜，到现场安装。

补充说明：1、在该系统安装环境下，正常光照1天（光照不小于8小时）可供500W的负载使用8小时/每天，在不连续阴雨的条件下，电池充足电后可连续工作3天。

2、、该系统蓄电池组的配置已经考虑了温度对电池性能的负面影响，用户也可自行配置其他品牌电池。

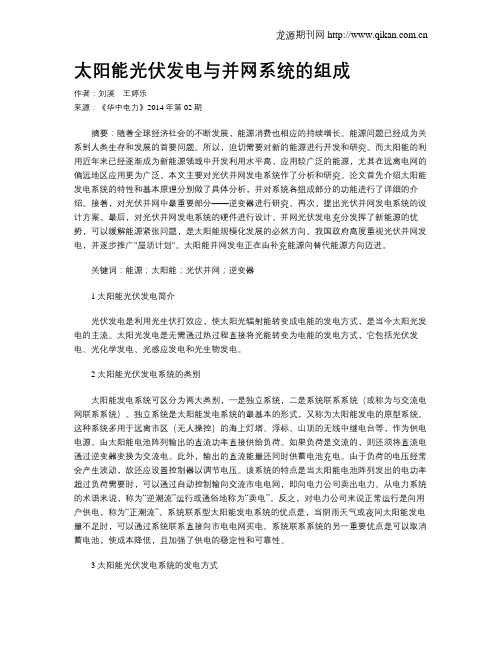

太阳能光伏发电与并网系统的组成作者：刘溪王婷乐来源：《华中电力》2014年第02期摘要：随着全球经济社会的不断发展，能源消费也相应的持续增长。

能源问题已经成为关系到人类生存和发展的首要问题。

所以，迫切需要对新的能源进行开发和研究。

而太阳能的利用近年来已经逐渐成为新能源领域中开发利用水平高，应用较广泛的能源，尤其在远离电网的偏远地区应用更为广泛。

本文主要对光伏并网发电系统作了分析和研究。

论文首先介绍太阳能发电系统的特性和基本原理分别做了具体分析，并对系统各组成部分的功能进行了详细的介绍。

接着，对光伏并网中最重要部分——逆变器进行研究。

再次，提出光伏并网发电系统的设计方案。

最后，对光伏并网发电系统的硬件进行设计。

并网光伏发电充分发挥了新能源的优势，可以缓解能源紧张问题，是太阳能规模化发展的必然方向。

我国政府高度重视光伏并网发电，并逐步推广"屋顶计划"。

太阳能并网发电正在由补充能源向替代能源方向迈进。

关键词：能源；太阳能；光伏并网；逆变器1 太阳能光伏发电简介光伏发电是利用光生伏打效应，使太阳光辐射能转变成电能的发电方式，是当今太阳光发电的主流。

太阳光发电是无需通过热过程直接将光能转变为电能的发电方式，它包括光伏发电、光化学发电、光感应发电和光生物发电。

2 太阳能光伏发电系统的类别太阳能发电系统可区分为两大类别，一是独立系统，二是系统联系系统（或称为与交流电网联系系统）。

独立系统是太阳能发电系统的最基本的形式，又称为太阳能发电的原型系统。

这种系统多用于远离市区（无人操控）的海上灯塔、浮标、山顶的无线中继电台等，作为供电电源。

由太阳能电池阵列输出的直流功率直接供给负荷。

如果负荷是交流的，则还须将直流电通过逆变器变换为交流电。

此外，输出的直流能量还同时供蓄电池充电。

由于负荷的电压经常会产生波动，故还应设置控制器以调节电压。

该系统的特点是当太阳能电池阵列发出的电功率超过负荷需要时，可以通过自动控制输向交流市电电网，即向电力公司卖出电力。

太阳能光伏发电光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能。

不论是独立使用还是并网发电，光伏发电系统主要由太阳电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，不涉及机械部件，所以，光伏发电设备极为精炼，可靠稳定寿命长、安装维护简便。

理论上讲，光伏发电技术可以用于任何需要电源的场合，上至航天器，下至家用电源，大到兆瓦级电站，小到玩具，光伏电源可以无处不在。

目录1分类发电模式输送方式独立光伏发电并网光伏发电分布式光伏发电2理论3组成4电池型号5设置原理6应用领域7光伏现状引言发展现状8中国现状资源分布发展现状相关政策未来趋势分类发电模式英文名称：Solar photovoltaics (PV)太阳能发电分光热发电和光伏发电。

不论产销量、发展速度和发展前景、光热发电都赶不上光伏发电。

可能因光伏发电普及较广而接触光热发电较少，通常民间所说的太阳能发电往往指的就是太阳能光伏发电，简称光电。

太阳能光伏发电原理图:输送方式太阳能光伏发电分为独立光伏发电、并网光伏发电、分布式光伏发电独立光伏发电独立光伏发电系统也叫离网光伏发电系统。

主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。

并网光伏发电并网光伏发电系统就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电这后直接接入公共电网。

并网光伏发电系统有集中式大型并网光伏电站一般都是国家级电站，主要特点是将所发电能直接输送到电网，由电网统一调配向用户供电。

但这种电站投资大、建设周期长、占地面积大，发展难度相对较大。

而分散式小型并网光伏系统，特别是光伏建筑一体化发电系统，由于投资小、建设快、占地面积小、政策支持力度大等优点，是并网光伏发电的主流。

[1]分布式光伏发电分布式光伏发电系统，又称分散式发电或分布式供能，是指在用户现场或靠近用电现场配置较小的光伏发电供电系统，以满足特定用户的需求，支持现存配电网的经济运行，或者同时满足这两个方面的要求。

光伏发电系统安装指南随着全球对能源和环境问题的关注日益增加，光伏发电系统作为一种清洁、可再生的能源解决方案，得到了广泛关注和推广。

本文将为您介绍光伏发电系统的安装指南，并提供一些重要的注意事项。

一、确定位置安装光伏发电系统之前，首先需要确定适合的位置。

一般来说，太阳能电池板需要面向正南方，以获得最大的日照量。

同时，需要确保安装位置无阻碍物遮挡，如大树、建筑物等。

安装位置应具备良好的日照条件，以确保光伏发电系统发挥最佳效果。

二、选购设备光伏发电系统的主要设备包括太阳能电池板、逆变器、电池和支架等。

在选购设备时，要选择质量可靠的产品，并根据自身的能源需求确定合适的功率和规模。

同时，要关注产品的保修期和售后服务，确保能够获得及时有效的技术支持。

三、安装支架安装支架是固定太阳能电池板的重要组成部分。

确保支架稳固牢固、承重能力强，并根据实际情况进行合理的角度调整，以便最大限度地接收太阳辐射。

同时，要确保支架安装的位置合适，不会影响到周围建筑物或其他设备的正常使用。

四、安装太阳能电池板安装太阳能电池板时，需要确保板面平整、无变形和损坏，同时要使用合适的螺丝和固定件进行固定。

为了保证太阳能电池板的安全和稳定运行，最好选择专业人士进行安装工作。

五、连接逆变器逆变器是光伏发电系统中将直流电转换为交流电的关键设备。

在将太阳能电池板与逆变器连接时，需要确保电缆连接牢固可靠，并正确地将正极和负极连接到逆变器的对应接口上。

在连接过程中，要注意避免触电和短路等安全隐患。

六、接入电网七、定期维护安装完成后，光伏发电系统需要进行定期的维护和检查。

定期清洁太阳能电池板，并定期检查系统运行状况，确保各个部件正常运行。

一旦发现问题，及时进行修复和更换。

总之，光伏发电系统作为一种清洁、可再生的能源解决方案，具有巨大的潜力和发展前景。

在安装过程中，需要注意选购合适的设备、确定合适的位置和角度、正确连接各个部件，并定期进行维护和检查。

相信随着技术的不断发展和成熟，光伏发电系统将在未来的能源领域发挥更加重要的作用。

1、太阳能光伏系统的组成和原理太阳能光伏系统由以下三部分组成：太阳电池组件；充、放电控制器、逆变器、测试仪表和计算机监控等电力电子设备和蓄电池或其它蓄能和辅助发电设备。

太阳能光伏系统具有以下的特点：- 没有转动部件，不产生噪音；- 没有空气污染、不排放废水；- 没有燃烧过程，不需要燃料；- 维修保养简单，维护费用低；- 运行可靠性、稳定性好；- 作为关键部件的太阳电池使用寿命长，晶体硅太阳电池寿命可达到25年以上；根据需要很容易扩大发电规模。

光伏系统应用非常广泛，光伏系统应用的基本形式可分为两大类：独立发电系统和并网发电系统。

应用主要领域主要在太空航空器、通信系统、微波中继站、电视差转台、光伏水泵和无电缺电地区户用供电。

随着技术发展和世界经济可持续发展的需要，发达国家已经开始有计划地推广城市光伏并网发电，主要是建设户用屋顶光伏发电系统和MW级集中型大型并网发电系统等，同时在交通工具和城市照明等方面大力推广太阳能光伏系统的应用。

光伏系统的规模和应用形式各异，如系统规模跨度很大，小到0.3～2W的太阳能庭院灯，大到MW级的太阳能光伏电站，如3.75kWp家用型屋顶发电设备、敦煌10MW 项目。

其应用形式也多种多样，在家用、交通、通信、空间应用等诸多领域都能得到广泛的应用。

尽管光伏系统规模大小不一，但其组成结构和工作原理基本相同。

图4-1是一个典型的供应直流负载的光伏系统示意图。

其中包含了光伏系统中的几个主要部件：?? 光伏组件方阵：由太阳电池组件（也称光伏电池组件）按照系统需求串、并联而成，在太阳光照射下将太阳能转换成电能输出，它是太阳能光伏系统的核心部件。

?? 蓄电池：将太阳电池组件产生的电能储存起来，当光照不足或晚上、或者负载需求大于太阳电池组件所发的电量时，将储存的电能释放以满足负载的能量需求，它是太阳能光伏系统的储能部件。

目前太阳能光伏系统常用的是铅酸蓄电池，对于较高要求的系统，通常采用深放电阀控式密封铅酸蓄电池、深放电吸液式铅酸蓄电池等。
