下载文档原格式
中纤板密度计算方法（最新版2篇）篇1 目录1.中纤板的概念和特点2.中纤板的密度标准3.中纤板的密度计算方法4.购买中纤板时应注意的事项篇1正文中纤板，即中密度纤维板，是一种以小径级原木、采伐、加工剩余物以及非木质的植物纤维原料制成的人造板材。
其密度一般在 0.5-0.8 克/cm3 范围内，质量达标的中纤板，密度不可低于 0.72 克/cm3。
中纤板的厚度一般在 3-30mm 之间，其环保等级根据国家标准，分为 e0 级、e1 级、e2 级，分别对应甲醛释放量为 0.5mg/l、15mg/l 和 5mg/l。
在购买中纤板时，应尽量选择甲醛释放量低的商品，以确保安全。
中纤板的密度计算方法通常是根据物体的质量和体积来计算。
具体公式为：密度=质量/体积。
在计算中纤板密度时，需要先测量其体积和质量，然后用质量除以体积，即可得到密度。
在购买中纤板时，除了关注其密度和环保等级外，还需要注意以下几点：1.查看产品包装上的标识，确保产品符合国家标准；2.观察板材表面，挑选表面平整、光滑、无裂痕、无虫眼的板材；3.闻气味，如果有刺激性气味，可能是甲醛释放量较高，不建议购买；4.选择正规厂家和知名品牌，以确保产品质量和售后服务。
总之，在购买中纤板时，应仔细了解其密度、环保等级以及外观质量，以确保购买到符合要求的产品。
篇2 目录1.中纤板的概念和特点2.中纤板的密度标准3.中纤板的密度计算方法4.如何选购中纤板篇2正文中纤板，全称中密度纤维板，是一种以小径级原木、采伐、加工剩余物以及非木质的植物纤维原料制成的人造板材。
其密度一般在 0.5-0.8 克/cm3 范围内，质量达标的中纤板，密度不可低于 0.72 克/cm3。
中纤板的厚度一般在 3-30mm 之间，根据需要可以进行调整。
中纤板的密度计算方法是通过公式 m/V 进行的，其中 m 表示物体质量，V 表示物体体积。
先计算出一个物体的体积是多少，再计算出该物体的重量是多少，用重量去除与体积的比值就是一个物体的密度。

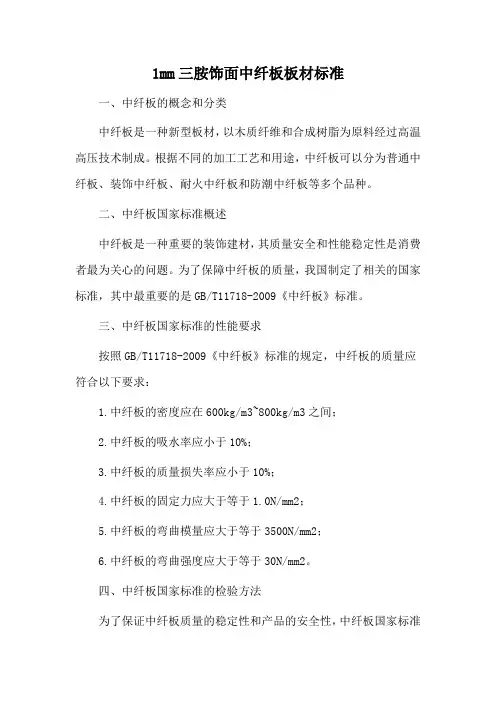

1mm三胺饰面中纤板板材标准一、中纤板的概念和分类中纤板是一种新型板材，以木质纤维和合成树脂为原料经过高温高压技术制成。
根据不同的加工工艺和用途，中纤板可以分为普通中纤板、装饰中纤板、耐火中纤板和防潮中纤板等多个品种。
二、中纤板国家标准概述中纤板是一种重要的装饰建材，其质量安全和性能稳定性是消费者最为关心的问题。
为了保障中纤板的质量，我国制定了相关的国家标准，其中最重要的是GB/T11718-2009《中纤板》标准。
三、中纤板国家标准的性能要求按照GB/T11718-2009《中纤板》标准的规定，中纤板的质量应符合以下要求：1.中纤板的密度应在600kg/m3~800kg/m3之间；2.中纤板的吸水率应小于10%；3.中纤板的质量损失率应小于10%；4.中纤板的固定力应大于等于1.0N/mm2；5.中纤板的弯曲模量应大于等于3500N/mm2；6.中纤板的弯曲强度应大于等于30N/mm2。
四、中纤板国家标准的检验方法为了保证中纤板质量的稳定性和产品的安全性，中纤板国家标准还规定了相应的检验方法。
按照GB/T11718-2009《中纤板》标准的要求，对中纤板的质量进行检验时，需要采用以下的检验方法：1.密度检验方法：按标准测试方法（GB/T17657）进行；2.吸水率检验方法：按标准测试方法（GB/T17656）进行；3.质量损失率检验方法：按标准测试方法（GB/T17708）进行；4.固定力检验方法：按标准测试方法（GB/T17657）进行；5.弯曲模量检验方法：按标准测试方法（GB/T17656）进行；6.弯曲强度检验方法：按标准测试方法（GB/T17657）进行。
五、实施标准的意义中纤板国家标准的实施，对保障中纤板的质量安全和性能稳定性具有重要的意义。
消费者在选购中纤板的时候，可以根据国家标准来选择合适的产品，并保证产品的质量和安全性。
【结语】中纤板国家标准的实施，保障了中纤板的质量和安全性，为消费者提供了依据。
中密度纤维板的品种很多，一般有以下几种分类：一、按产品的公称密度分根据国家标准GB11718-89，中密度纤维板按照其公称密度分为三种：1、80型板公称密度大于或等于0.80g/cm3的板材。
2、70型板公称密度在此0.70-0.79g/cm3的板材。
3、60型板公称密度在0.60-0.69/cm3之间的的板材。
二、按产品的技术指标来分根据国家标准GB11718-1999，按产品的技术指标来分中密度纤维板分为三种：1、优等品2、一等品3、合格品其中优等品技术指标最高，一等品次之，合格品最低。
优等品和一等品适用于制造强化木地板。
三、按所用的胶粘剂分类：1、脲醛树脂中密度纤维板它用脲醛树脂做胶粘剂。
这种板材有较好的物理力学性能，价格低，是我国目前使用最多、产量最高的中密度纤维板。
其主要缺点是耐水性差，只能用于室内。
在生产过程中必须严格控制配方，不然将会过量，散发对人体有害的游离甲醛气体。
2、酚醛树脂中密度纤维板它用酚醛树脂为胶粘剂。
这种板材不仅有较好的物理力学性能，而且耐水性好，具有较强的抗菌抗腐蚀和白蚁、虫蛀能力，有一定的阻燃性。
但价格较贵。
多用于室外或潮湿环境。
3、异氰酸脂中密度纤维板它用异氰酸脂为胶粘剂。
这是一种新型的胶粘剂，制造的板材具有较好的物理力学性能和耐水性，在生产和使用过程中不散发任何有害的气体。
用较高施胶量制造的板性能极好，可做室外用板材，一较低施胶量制造的板适用于室内。
目前这种胶粘剂价格高，用者尚少，但有发展前途。
四、按用途分类1、室内用板这种板材有较好的物理力学性能，但耐水性差。
2、室外用板这种板材不仅有较好的物理力学性能，而且耐水性好，具有较强的抗菌抗腐蚀和白蚁、虫蛀能力3、特殊用途板特殊用途，如阻燃板、防腐板等。
人造板知识详解将木材或其他木质材料加工成各种形态后，施加胶粘剂和其他添加剂制成的板材。
其基本产品有胶合板、刨花板和纤维板。
人造板的诞生，标志木材加工现代化时期的开始，使木材加工过程从单纯改变木材形状发展到改善木材性质。
中密度纤维板密度范围1. 密度板的基本概念和分类中密度纤维板（Medium Density Fiberboard，简称MDF）是一种由木纤维或其他植物纤维经过研磨、混合、成型和热压而成的人造板材。
它具有均匀的结构和稳定的性能，被广泛应用于家具制造、建筑装修、包装等领域。
根据国家标准GB/T 11718-2009《中密度纤维板》的规定，MDF按密度可分为三类：低密度纤维板（LDF）、中密度纤维板（MDF）和高密度纤维板（HDF）。
其中，中密度纤维板是一种常见且重要的类型。
2. 中密度纤维板的特点和应用特点•均匀性：中密度纤维板由木材或植物纤维制成，经过精确的加工工艺，具有均匀致密的结构。
•稳定性：由于其原料经过特殊处理，中密度纤维板不易受到湿气和温度变化的影响，稳定性较高。
•加工性：中密度纤维板易于切割、钻孔、雕刻和磨光，适合各种加工处理。
•环保性：中密度纤维板在生产过程中不使用胶水，不含有害物质，符合环保要求。
应用中密度纤维板由于其优异的性能，被广泛应用于以下领域： 1. 家具制造：中密度纤维板可用于制作家具的骨架、抽屉、门板等部件，其均匀的结构和稳定性能使得家具更加坚固耐用。
2. 建筑装修：中密度纤维板可以作为墙体、天花板的装饰材料，其表面光滑平整，容易进行涂装和喷漆。
3. 包装行业：中密度纤维板可用于包装盒、托盘等物品的制作，其强度高、抗压性好，能够有效保护货物。
3. 中密度纤维板的密度范围根据国家标准GB/T 11718-2009，《中密度纤维板》规定了MDF的密度范围。
根据不同厚度的MDF板材，其密度要求如下：1.厚度≤6mm的中密度纤维板：–最低密度：600kg/m³；–最高密度：800kg/m³。
2.6mm < 厚度≤ 9mm的中密度纤维板：–最低密度：550kg/m³；–最高密度：750kg/m³。
3.9mm < 厚度≤ 12mm的中密度纤维板：–最低密度：530kg/m³；–最高密度：720kg/m³。

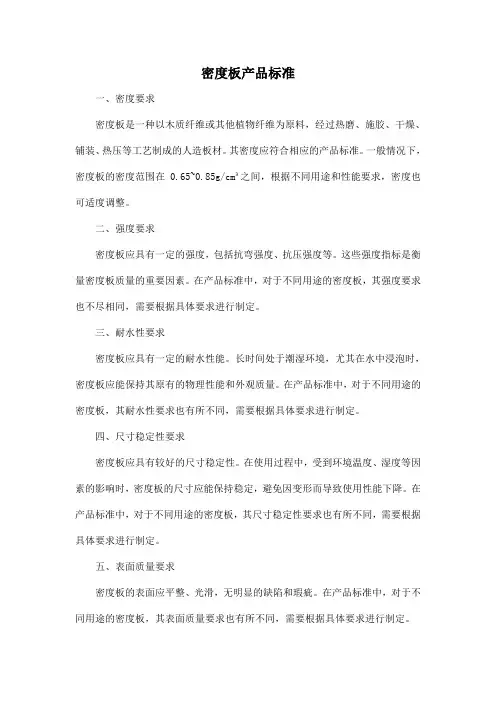

密度板产品标准一、密度要求密度板是一种以木质纤维或其他植物纤维为原料，经过热磨、施胶、干燥、铺装、热压等工艺制成的人造板材。
其密度应符合相应的产品标准。
一般情况下，密度板的密度范围在0.65~0.85g/cm³之间，根据不同用途和性能要求，密度也可适度调整。
二、强度要求密度板应具有一定的强度，包括抗弯强度、抗压强度等。
这些强度指标是衡量密度板质量的重要因素。
在产品标准中，对于不同用途的密度板，其强度要求也不尽相同，需要根据具体要求进行制定。
三、耐水性要求密度板应具有一定的耐水性能。
长时间处于潮湿环境，尤其在水中浸泡时，密度板应能保持其原有的物理性能和外观质量。
在产品标准中，对于不同用途的密度板，其耐水性要求也有所不同，需要根据具体要求进行制定。
四、尺寸稳定性要求密度板应具有较好的尺寸稳定性。
在使用过程中，受到环境温度、湿度等因素的影响时，密度板的尺寸应能保持稳定，避免因变形而导致使用性能下降。
在产品标准中，对于不同用途的密度板，其尺寸稳定性要求也有所不同，需要根据具体要求进行制定。
五、表面质量要求密度板的表面应平整、光滑，无明显的缺陷和瑕疵。
在产品标准中，对于不同用途的密度板，其表面质量要求也有所不同，需要根据具体要求进行制定。
六、环保性能要求在生产过程中，密度板应采用环保型胶黏剂和辅助材料，以降低其对环境的影响。
同时，密度板应符合国家相关环保标准和法规的要求。
在产品标准中，应明确规定密度板的环保性能要求以及相应的检测方法和标准。
以上是密度板产品标准的主要内容，不同用途和性能要求的密度板在具体指标上会有所不同。
在制定产品标准时，应根据实际需求和市场状况进行合理调整。
中华人民共和国国家标准中密度纤维板定义和分类Medium density fibreboard--Definition and classlflcatlon1 主题内容与适用范围本标准规定了中密度纤维板的定义和分类。
本标准适用于室内用中密度纤维板。
产品可广泛用于中高档家具、音响乐器、车辆、船舶、建筑等行业。
2 定义中密度纤维板：以木质纤维或其他植物纤维为原料，施加尿醛树脂或其他适用的胶粘剂制成密度在0.5∽0.88构板材。
3 分类按密度分为三种类型，见下表。
g/cm3附加说明：本标准由中华人民共和国林业部提出。
本标准由中国林业科学研究院木材工业研究所归口。
本标准由福州人造板厂负责起草。
本标准主要起草人黄玉亭、庄元标、梁钟煌、王旭。
中华人民共和国国家标准中密度纤维板含水率的测定1 主题内容与适用范围本标准规定了测定中密度纤维板含水率的方法。
本标准适用于室内用中密度纤维板。
2 引用标准GB 11718.3 中密度纤维板试件的制备３原理通过称量，确定试件在取样时与其干燥至恒重之间减轻的质量及这一减轻的质量与试件干燥后恒重质量之比。
４设备与计量器具4.1天平，感量为0.01g。
4.2空气对流干燥箱，温度能控制在103±2℃。
4.3干燥器，直径250mm。
5 取样和试件试件的取样和切割，应根据GB 11718.3的规定进行。
６测试方法6.1 试件在取样后立即称量，精确至0.1g。
应注意避免含水率在取样到称量期间发生变化。
6.2 试件在温度计103±2℃的条件下干燥至恒重，在干燥器内冷却后，应立即称量，以防试件含水率变化超过0.1%。
7 测试结果7.1 试件的含水量W（%）应按下式计算，精确至0.1%。
W=(m0-m1)/m1×100式中：m 取样时试件的质量，g；m 试件干燥至恒重后的质量，g。
7.2 每张板的含水率，为三个试件含水率的算术平均值，精确至0.1%。
附加说明：本标准由中华人民共和国林业部提出。

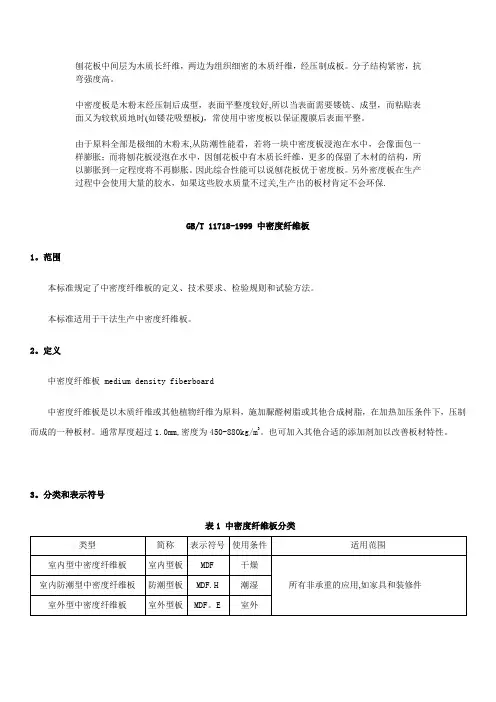

刨花板中间层为木质长纤维，两边为组织细密的木质纤维，经压制成板。
分子结构紧密，抗
弯强度高。
中密度板是木粉末经压制后成型，表面平整度较好，所以当表面需要镂铣、成型，而粘贴表
面又为较软质地时(如镂花吸塑板)，常使用中密度板以保证覆膜后表面平整。
由于原料全部是极细的木粉末，从防潮性能看，若将一块中密度板浸泡在水中，会像面包一
样膨胀;而将刨花板浸泡在水中，因刨花板中有木质长纤维，更多的保留了木材的结构，所
以膨胀到一定程度将不再膨胀.因此综合性能可以说刨花板优于密度板。
另外密度板在生产
过程中会使用大量的胶水，如果这些胶水质量不过关，生产出的板材肯定不会环保。
GB/T 11718-1999 中密度纤维板
1.范围
本标准规定了中密度纤维板的定义、技术要求、检验规则和试验方法。
本标准适用于干法生产中密度纤维板。
2.定义
中密度纤维板 medium density fiberboard
中密度纤维板是以木质纤维或其他植物纤维为原料，施加脲醛树脂或其他合成树脂，在加热加压条件下，压制而成的一种板材。
通常厚度超过1.0mm，密度为450-880kg/m3。
也可加入其他合适的添加剂加以改善板材特性。
3.分类和表示符号
表1 中密度纤维板分类
4.技术要求
表2 正表面质量要求
表3 尺寸偏差
表4 室内型板物理力学性能指标
表5 甲醛释放量指标
表6 其他性能要求
表7 试件的尺寸、数量。

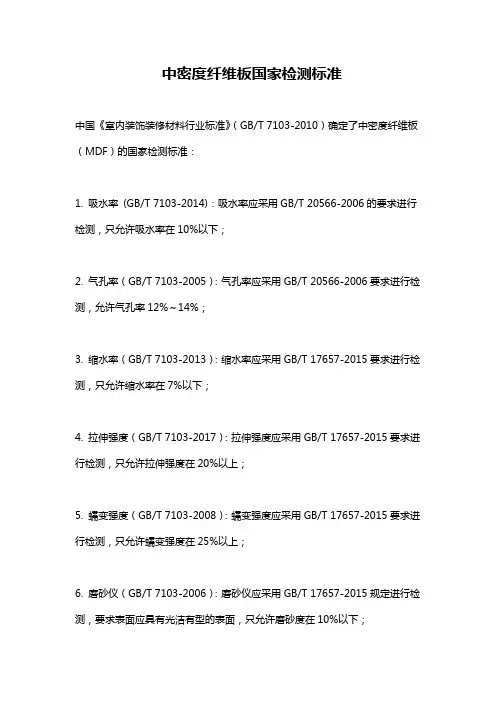

中密度纤维板国家检测标准
中国《室内装饰装修材料行业标准》（GB/T 7103-2010）确定了中密度纤维板（MDF）的国家检测标准：
1. 吸水率(GB/T 7103-2014)：吸水率应采用GB/T 20566-2006的要求进行检测，只允许吸水率在10%以下；
2. 气孔率（GB/T 7103-2005）：气孔率应采用GB/T 20566-2006要求进行检测，允许气孔率12%～14%；
3. 缩水率（GB/T 7103-2013）：缩水率应采用GB/T 17657-2015要求进行检测，只允许缩水率在7%以下；
4. 拉伸强度（GB/T 7103-2017）：拉伸强度应采用GB/T 17657-2015要求进行检测，只允许拉伸强度在20%以上；
5. 蠕变强度（GB/T 7103-2008）：蠕变强度应采用GB/T 17657-2015要求进行检测，只允许蠕变强度在25%以上；
6. 磨砂仪（GB/T 7103-2006）：磨砂仪应采用GB/T 17657-2015规定进行检测，要求表面应具有光洁有型的表面，只允许磨砂度在10%以下；
7. 倾斜度（GB/T 7103-1977）：倾斜度应采用GB/T 17657-2015要求进行检测，只允许倾斜度在5%以下。

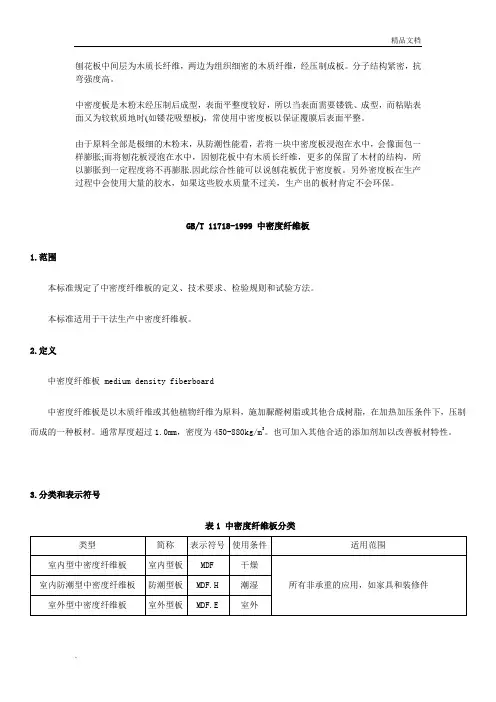

刨花板中间层为木质长纤维，两边为组织细密的木质纤维，经压制成板。
分子结构紧密，抗
弯强度高。
中密度板是木粉末经压制后成型，表面平整度较好,所以当表面需要镂铣、成型，而粘贴表
面又为较软质地时(如镂花吸塑板)，常使用中密度板以保证覆膜后表面平整。
由于原料全部是极细的木粉末,从防潮性能看，若将一块中密度板浸泡在水中，会像面包一
样膨胀；而将刨花板浸泡在水中，因刨花板中有木质长纤维，更多的保留了木材的结构，所
以膨胀到一定程度将不再膨胀。
因此综合性能可以说刨花板优于密度板。
另外密度板在生产
过程中会使用大量的胶水，如果这些胶水质量不过关,生产出的板材肯定不会环保.
GB/T 11718-1999 中密度纤维板
1。
范围
本标准规定了中密度纤维板的定义、技术要求、检验规则和试验方法。
本标准适用于干法生产中密度纤维板。
2。
定义
中密度纤维板 medium density fiberboard
中密度纤维板是以木质纤维或其他植物纤维为原料，施加脲醛树脂或其他合成树脂，在加热加压条件下，压制而成的一种板材。
通常厚度超过1.0mm,密度为450-880kg/m3。
也可加入其他合适的添加剂加以改善板材特性。
3。
分类和表示符号
表1 中密度纤维板分类
4.技术要求
表2 正表面质量要求
表3 尺寸偏差
表4 室内型板物理力学性能指标
表5 甲醛释放量指标
表6 其他性能要求
表7 试件的尺寸、数量。
中华人民共和国国家标准中密度纤维板定义和分类Medium density fibreboard--Definition and classlflcatlon1 主题内容与适用范围本标准规定了中密度纤维板的定义和分类。
本标准适用于室内用中密度纤维板。
产品可广泛用于中高档家具、音响乐器、车辆、船舶、建筑等行业。
2 定义中密度纤维板：以木质纤维或其他植物纤维为原料，施加尿醛树脂或其他适用的胶粘剂制成密度在0.5∽0.88构板材。
3 分类按密度分为三种类型，见下表。
g/cm3附加说明：本标准由中华人民共和国林业部提出。
本标准由中国林业科学研究院木材工业研究所归口。
本标准由福州人造板厂负责起草。
本标准主要起草人黄玉亭、庄元标、梁钟煌、王旭。
中华人民共和国国家标准中密度纤维板含水率的测定1 主题内容与适用范围本标准规定了测定中密度纤维板含水率的方法。
本标准适用于室内用中密度纤维板。
2 引用标准GB 11718.3 中密度纤维板试件的制备３原理通过称量，确定试件在取样时与其干燥至恒重之间减轻的质量及这一减轻的质量与试件干燥后恒重质量之比。
４设备与计量器具4.1天平，感量为0.01g。
4.2空气对流干燥箱，温度能控制在103±2℃。
4.3干燥器，直径250mm。
5 取样和试件试件的取样和切割，应根据GB 11718.3的规定进行。
６测试方法6.1 试件在取样后立即称量，精确至0.1g。
应注意避免含水率在取样到称量期间发生变化。
6.2 试件在温度计103±2℃的条件下干燥至恒重，在干燥器内冷却后，应立即称量，以防试件含水率变化超过0.1%。
7 测试结果7.1 试件的含水量W（%）应按下式计算，精确至0.1%。
W=(m0-m1)/m1×100式中：m 取样时试件的质量，g；m 试件干燥至恒重后的质量，g。
7.2 每张板的含水率，为三个试件含水率的算术平均值，精确至0.1%。
附加说明：本标准由中华人民共和国林业部提出。
本标准由中国林业科学研究院木材工业研究所归口。
本标准由福州人造板厂负责起草。
本标准主要起草人黄玉亭、庄元标、梁钟煌、王旭。
中华人民共和国国家标准中密度纤维板技术要求和检验规则Medium density fibreboard--Technical requirement and test code GB 11718.1--891 主题内容与适用范围本标准规定了中密度纤维板的技术要求、检验规则及标志、包装、运输、贮存。
本标准适用于室内用中密度纤维板。
2 引用标准GB 11718.1中密度纤维板定义和分类GB 2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）3 术语3.1 局部松软铺装不良或胶接不佳而产生的局部疏松。
3.2 边角缺损板的角或边缘被损坏而造成的缺损。
4 技术要求4.1 分级产品分为特级品、一级品、二级品三个等级。
4.2 规格及偏差4.2.1 厚度规格及其尺寸偏差4.2.1.1 厚度规格为：6、（8）、9、12、15、（16）、18、（19）、21、24、（25）mm……等。
4.2.1.2 厚度尺寸偏差不得超过表1规定。
表1 mm4.2.2 幅面规格及其尺寸偏差幅面尺寸偏差不得超过表2规定。
表2 mm4.2.3 对角线偏差两对角线长度之差不得超过6mm。
4.2.4 边缘不直度每1000mm长不得超过lmm。
4.2.5 翘曲度翘曲度不得超过表3规定。
表3 mm4.3 表面外观质量表面外观质量应符合表4规定，偏差带范围之内的缺陷不计。
表4 mm4.4 力学性能指标力学性能指标不得低于表5规定。
表54.5 物理性能指标4.5.1 出厂含水率为4%--13%。
4.5.2 每张板的平均密度不得超过公称密度的±10%，密度偏差р偏(%)按下式计算，精确到0.1%。
р偏=(р平均-р公称)/ р公称×100式中： P平均--每张板试件密度的算术平均值，g／cm3；р公称--公称密度，g ／m。
4. 5. 3 吸水厚度膨胀率不得超过12％。
4.6 板内甲醛释放量每100g板重的总可抽出甲醛量不得超过70mg。
4.7 其他要求根据需要，可规定其他特殊技术要求，由供需双方协商另订。
5 检验方法5.1 厚度尺寸的检量用精度为0.01mm千分尺，检量板四边向内25mm的四角和四边中间向内25mm处共8点，其算术平均值即为板厚，精确至0.05mm。
5.2 幅面尺寸的检量长度在板宽两边，宽度在板长的两边用钢卷尺检量，精确至lmm。
5.3对角线长度的检量用钢卷尺检量板的对角线长度，精确至lmm。
5.4边缘不直度的检量用长度为1000mm的直尺紧贴板边，检量出板的边缘与直尺最大偏差值，精确至lmm。
5.5翘曲度的检量把板的凹面向上放置在水平台上，用1000mm长的直尺边缘垂直放置于板的凹面上，检量其最大弦高即为翘曲度，精确至lmm。
6 检验规则6.1检验分类产品检验分出厂检验、型式检验。
6.1且出厂检验包括以下项目：a．外观质量检验；b．规格尺寸检量；C．力学性能测定项目：静曲强度、平面抗拉强度、正面握螺钉力；d．物理性能测定。
6.1.2型式检验除了包括出厂检验的全部项目外，增加以下项目：a．力学性能测定项目：弹性模量、侧面握螺钉力；b．板内甲醛释放量测定。
6.1.3 有下列情况之一时，应进行型式检验：a．当原辅材料及生产工艺发生较大变动时；b．长期停产恢复生产时；C．正常生产时，每年检验不少于四次。
6.2 抽样与判定规则6.2.1 规格尺寸检量，采用 GB 2828中的一次抽样方案，其检查水平为S－4，合格质量水平为6.5，见表6。
依据4.2条规定进行判定合格与不合格。
表66.2.2 外观质量检验，采用 GB 2828中的一次抽样方案，其检查水平为Ⅱ，合格质量水平为4.0见表7。
依据4.3条规定判定合格与不合格。
表76.2.3 物理力学性能及板内甲醛释放量的测定，应在每批产品中，任意抽取0.1％（但不得少于1张）的样板进行测试，每张样板各项指标的平均测试结果应符合4.4、4.5、4.6条的规定。
如不符合时，允许在该批产品中加倍取样复检一次。
若复检仍不合格，则该批产品被判定为不合格。
测试结果分别填入附录A。
6.2.4 外观质量、规格尺寸、物理力学性能及板内甲醛释放量测试结果均应符合相应等级的要求，否则按最低的指标限所示的级别定级。
6.3 产品以立方米为计量单位（允许偏差不得计算在内）。
成批拨交时，计量应精确至0.01m3，测算单张时应精确到0.0000 1m 3。
7 标记、包装、运输、贮存7.1 标记产品应加盖表明类型、等级、生产年月和检验员代号的标记。
需方自用的产品，可以根据供需合同规定，不加盖产品标记。
7.2 包装产品应按不同类型、规格、等级分别妥善包装。
每个包装应挂有注明生产厂名、品名、商标、规格、等级、张数和产品标准号的标签。
7.3 运输、贮存产品在运输和贮存过程中应注意防潮、防雨、防晒、防变形。
附录A中密度纤维物理力学性能检验记录(补充件)产品号___________ 板型号___________ 检验日期____________检验单号___________ 检验___________ 校核____________中华人民共和国国家标准中密度纤维板甲醛释放量的测定Medium density fibreboard--Determination of formaldehyde released GB 11718.10--891 主题内容与适用范围本标准规定了中密度纤维板中甲醛释放量的测定方法。
本标准适用于室内用中密度纤维板。
2. 引用标准GB 11718.3 中密度纤维板试件的制备3. 方法原理穿孔法测定中密度纤维板释出甲醛基于下面二个步骤：第一步穿孔萃取――把游离甲醛从板材中全部分离出来，亦分为两个过程。
首先将溶剂甲苯与试件共热，通过液－固萃取使用另一溶剂水进行液－液萃取，把甲醛转溶于水中。
第二步将溶有甲醛的水溶液用碘量法加以定量。
在氢氧化钠溶液中，甲醛能和碘氧化成甲酸，进一步再生成甲酸钠，而过量的碘生成碘酸钠和碘化钠，在酸性溶液中又还原成碘，这过量的碘则用硫代硫酸钠回滴，反应如下：I2＋NaOH＝NaIO+NaI+H2OCH2O+NaIO+NaOH＝HCOONa+NaI+H2ONaIO+NaI+H2SO4＝Na2SO4+I2+H2OI2+2Na2S2O3＝2NaI+Na2S4O64 设备仪器4.1 穿孔萃取仪，包括四个部分。
4.1.1 1000mL具标准磨口的圆底烧瓶用以加热试件与溶剂进行液-固萃取。
4.1.2 萃取管，具有边管（包以石棉绳）与小虹吸管，中间放置穿孔器进行液-液穿孔萃取。
4.1.3 冷凝管，通过一个大小接头与萃取管联接，可促成甲醛-甲苯气体冷却液化与回流。
4.1.4 液封装置是防止甲醛气体逸出的及虹吸装置，包括90°弯头，小直管防虹吸球与三角烧瓶。
4.2 套式恒温器，宜于加热1000mL圆底烧瓶，功率300W，可调温度范围为50－200℃。
4.3 电热鼓风箱，控温器灵敏度±1℃，最高温度为300℃。
4.4 玻璃器皿4.4.1 碘价瓶，500mL，4－10只。
4.4.2 单标线移液管，25，50，100 mL各4支。
4.4.3 棕色酸式滴定管，50 mL，2支。
4.4.4 棕色酸式滴定管，50 mL，2支。
4.4.5 量筒，10，20，100，250，1000 mL各4支。
4.4.6 干燥器，直径为20－24cm,2只。
4.4.7 表面皿，直径为12－15 cm,10片。
4.4.8 容量瓶，1000，2000 mL各6只。
4.4.9 棕色容量瓶，1000 mL，4只。
4.4.10 烧杯，100，200，500，1000 mL各6只。
4.4.11 棕色细口瓶，1000 mL，4只。
4.4.12 滴瓶，125 mL，4只。
4.4.13 玻璃研钵，直径10－12 cm,1只。
4.5 小口塑料瓶，500，1000 mL各4只。
5 取样和试件5.1 试样的取样和切割按GB11718.3的规定进行。
5.2 试件准备，必须谨防游离甲醛的散失。
板材中的游离甲醛逸出从切割过的侧面要比压实的两个平面容易，所以二个试样中试件的制取均须将每个试样沿周边割去50mm后，再分别切割20mmx20mm的试件330，并立刻放在密封的容器中，其放置的时间一般不超过两小时，否则应重新制取，此外切割时要防止焦边，避免导致甲酸的挥发。
在330g左右的试件切割时要防止焦边，避免导致甲酸的挥发。
在330g 的试件中220g作测定甲醛的萃取和定量的平行试验，余下的110g供测定含水率用。
6 方法6.1 仪器校验先将仪器安装好，并固定在铁座上，烧瓶加热可用套式恒器加热。
