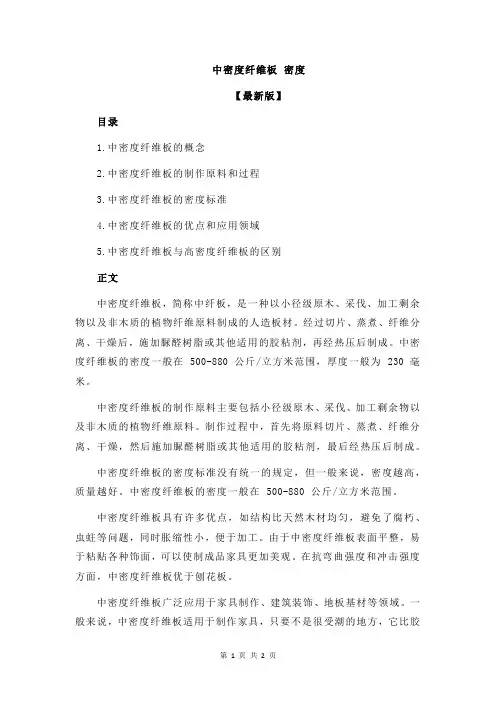

中密度纤维板质量标准

中密度纤维板密度
【最新版】
目录
1.中密度纤维板的概念
2.中密度纤维板的制作原料和过程
3.中密度纤维板的密度标准
4.中密度纤维板的优点和应用领域
5.中密度纤维板与高密度纤维板的区别
正文
中密度纤维板，简称中纤板，是一种以小径级原木、采伐、加工剩余物以及非木质的植物纤维原料制成的人造板材。

经过切片、蒸煮、纤维分离、干燥后，施加脲醛树脂或其他适用的胶粘剂，再经热压后制成。

中密度纤维板的密度一般在 500-880 公斤/立方米范围，厚度一般为 230 毫米。

中密度纤维板的制作原料主要包括小径级原木、采伐、加工剩余物以及非木质的植物纤维原料。

制作过程中，首先将原料切片、蒸煮、纤维分离、干燥，然后施加脲醛树脂或其他适用的胶粘剂，最后经热压后制成。

中密度纤维板的密度标准没有统一的规定，但一般来说，密度越高，质量越好。

中密度纤维板的密度一般在 500-880 公斤/立方米范围。

中密度纤维板具有许多优点，如结构比天然木材均匀，避免了腐朽、虫蛀等问题，同时胀缩性小，便于加工。

由于中密度纤维板表面平整，易于粘贴各种饰面，可以使制成品家具更加美观。

在抗弯曲强度和冲击强度方面，中密度纤维板优于刨花板。

中密度纤维板广泛应用于家具制作、建筑装饰、地板基材等领域。

一般来说，中密度纤维板适用于制作家具，只要不是很受潮的地方，它比胶
合板做的家具要耐用很多。

中密度纤维板与高密度纤维板的区别主要在于密度不同。

高密度纤维板的密度比中密度纤维板高，通常在 800 公斤/立方米以上。

高密度纤维板一般用于制作地板基材或装饰品外壳，因其密度高，强度也更大。

中密度纤维板的品种很多，一般有以下几种分类：一、按产品的公称密度分根据国家标准GB11718-89，中密度纤维板按照其公称密度分为三种：1、80型板公称密度大于或等于0.80g/cm3的板材。

2、70型板公称密度在此0.70-0.79g/cm3的板材。

3、60型板公称密度在0.60-0.69/cm3之间的的板材。

二、按产品的技术指标来分根据国家标准GB11718-1999，按产品的技术指标来分中密度纤维板分为三种：1、优等品2、一等品3、合格品其中优等品技术指标最高，一等品次之，合格品最低。

优等品和一等品适用于制造强化木地板。

三、按所用的胶粘剂分类：1、脲醛树脂中密度纤维板它用脲醛树脂做胶粘剂。

这种板材有较好的物理力学性能，价格低，是我国目前使用最多、产量最高的中密度纤维板。

其主要缺点是耐水性差，只能用于室内。

在生产过程中必须严格控制配方，不然将会过量，散发对人体有害的游离甲醛气体。

2、酚醛树脂中密度纤维板它用酚醛树脂为胶粘剂。

这种板材不仅有较好的物理力学性能，而且耐水性好，具有较强的抗菌抗腐蚀和白蚁、虫蛀能力，有一定的阻燃性。

但价格较贵。

多用于室外或潮湿环境。

3、异氰酸脂中密度纤维板它用异氰酸脂为胶粘剂。

这是一种新型的胶粘剂，制造的板材具有较好的物理力学性能和耐水性，在生产和使用过程中不散发任何有害的气体。

用较高施胶量制造的板性能极好，可做室外用板材，一较低施胶量制造的板适用于室内。

目前这种胶粘剂价格高，用者尚少，但有发展前途。

四、按用途分类1、室内用板这种板材有较好的物理力学性能，但耐水性差。

2、室外用板这种板材不仅有较好的物理力学性能，而且耐水性好，具有较强的抗菌抗腐蚀和白蚁、虫蛀能力3、特殊用途板特殊用途，如阻燃板、防腐板等。

人造板知识详解将木材或其他木质材料加工成各种形态后，施加胶粘剂和其他添加剂制成的板材。

其基本产品有胶合板、刨花板和纤维板。

人造板的诞生，标志木材加工现代化时期的开始，使木材加工过程从单纯改变木材形状发展到改善木材性质。

中华人民共和国国家标准中密度纤维板定义和分类Medium density fibreboard--Definition and classlflcatlon1 主题内容与适用范围本标准规定了中密度纤维板的定义和分类。

本标准适用于室内用中密度纤维板。

产品可广泛用于中高档家具、音响乐器、车辆、船舶、建筑等行业。

2 定义中密度纤维板：以木质纤维或其他植物纤维为原料，施加尿醛树脂或其他适用的胶粘剂制成密度在0.5∽0.88构板材。

3 分类按密度分为三种类型，见下表。

g/cm3附加说明：本标准由中华人民共和国林业部提出。

本标准由中国林业科学研究院木材工业研究所归口。

本标准由福州人造板厂负责起草。

本标准主要起草人黄玉亭、庄元标、梁钟煌、王旭。

中华人民共和国国家标准中密度纤维板含水率的测定1 主题内容与适用范围本标准规定了测定中密度纤维板含水率的方法。

本标准适用于室内用中密度纤维板。

2 引用标准GB 11718.3 中密度纤维板试件的制备３原理通过称量，确定试件在取样时与其干燥至恒重之间减轻的质量及这一减轻的质量与试件干燥后恒重质量之比。

４设备与计量器具4.1天平，感量为0.01g。

4.2空气对流干燥箱，温度能控制在103±2℃。

4.3干燥器，直径250mm。

5 取样和试件试件的取样和切割，应根据GB 11718.3的规定进行。

６测试方法6.1 试件在取样后立即称量，精确至0.1g。

应注意避免含水率在取样到称量期间发生变化。

6.2 试件在温度计103±2℃的条件下干燥至恒重，在干燥器内冷却后，应立即称量，以防试件含水率变化超过0.1%。

7 测试结果7.1 试件的含水量W（%）应按下式计算，精确至0.1%。

W=(m0-m1)/m1×100式中：m 取样时试件的质量，g；m 试件干燥至恒重后的质量，g。

7.2 每张板的含水率，为三个试件含水率的算术平均值，精确至0.1%。

附加说明：本标准由中华人民共和国林业部提出。

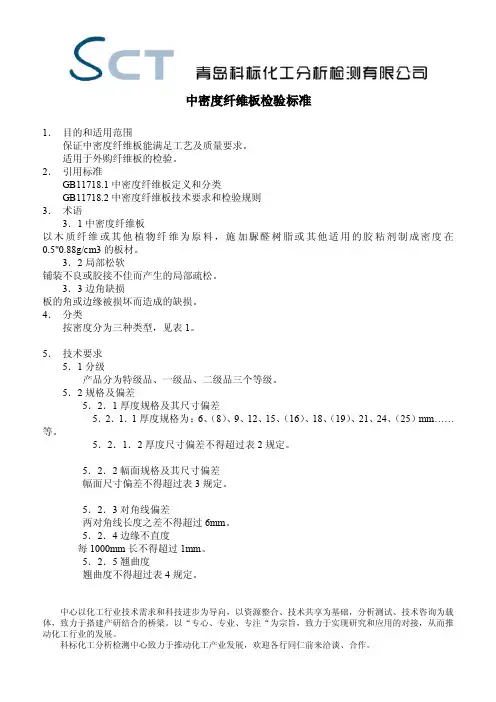

中密度纤维板检验标准1．目的和适用范围保证中密度纤维板能满足工艺及质量要求。

适用于外购纤维板的检验。

2．引用标准GB11718.1中密度纤维板定义和分类GB11718.2中密度纤维板技术要求和检验规则3．术语3．1中密度纤维板以木质纤维或其他植物纤维为原料，施加脲醛树脂或其他适用的胶粘剂制成密度在0.5"0.88g/cm3的板材。

3．2局部松软铺装不良或胶接不佳而产生的局部疏松。

3．3边角缺损板的角或边缘被损坏而造成的缺损。

4．分类按密度分为三种类型，见表1。

5．技术要求5．1分级产品分为特级品、一级品、二级品三个等级。

5．2规格及偏差5．2．1厚度规格及其尺寸偏差5．2．1．1厚度规格为：6、（8）、9、12、15、（16）、18、（19）、21、24、（25）mm……等。

5．2．1．2厚度尺寸偏差不得超过表2规定。

5．2．2幅面规格及其尺寸偏差幅面尺寸偏差不得超过表3规定。

5．2．3对角线偏差两对角线长度之差不得超过6mm。

5．2．4边缘不直度每1000mm长不得超过1mm。

5．2．5翘曲度翘曲度不得超过表4规定。

中心以化工行业技术需求和科技进步为导向，以资源整合、技术共享为基础，分析测试、技术咨询为载体，致力于搭建产研结合的桥梁。

以“专心、专业、专注“为宗旨，致力于实现研究和应用的对接，从而推动化工行业的发展。

5．3表面外观质量表面外观质量应符合表5规定，偏差带范围之内的缺陷不计。

6．检验方法6．1取样根据进料数量按比例抽取。

6．2测量含水率使用仪器测量，含水率应为4%"13%。

6．3检验程序6．3．1厚度尺寸的检量用精度为0.05mm游标卡尺，检量板四边向内25mm的四角和四边中间向内25mm处共8点，其算术平均值即为板厚，精确至0.1mm。

6．3．2幅面尺寸的检量长度在板宽两边，宽度在板长的两边用钢卷尺检量，精确至1mm。

6．3．3对角线长度的检量用钢卷尺检量板的对角线长度，精确至1mm。

中华人民共和国国家标准中密度纤维板定义和分类Medium density fibreboard--Definition and classlflcatlon1 主题内容与适用范围本标准规定了中密度纤维板的定义和分类。

本标准适用于室内用中密度纤维板。

产品可广泛用于中高档家具、音响乐器、车辆、船舶、建筑等行业。

2 定义中密度纤维板：以木质纤维或其他植物纤维为原料，施加尿醛树脂或其他适用的胶粘剂制成密度在0.5∽0.88构板材。

3 分类按密度分为三种类型，见下表。

g/cm3附加说明：本标准由中华人民共和国林业部提出。

本标准由中国林业科学研究院木材工业研究所归口。

本标准由福州人造板厂负责起草。

本标准主要起草人黄玉亭、庄元标、梁钟煌、王旭。

中华人民共和国国家标准中密度纤维板含水率的测定1 主题内容与适用范围本标准规定了测定中密度纤维板含水率的方法。

本标准适用于室内用中密度纤维板。

2 引用标准GB 11718.3 中密度纤维板试件的制备３原理通过称量，确定试件在取样时与其干燥至恒重之间减轻的质量及这一减轻的质量与试件干燥后恒重质量之比。

４设备与计量器具4.1天平，感量为0.01g。

4.2空气对流干燥箱，温度能控制在103±2℃。

4.3干燥器，直径250mm。

5 取样和试件试件的取样和切割，应根据GB 11718.3的规定进行。

６测试方法6.1 试件在取样后立即称量，精确至0.1g。

应注意避免含水率在取样到称量期间发生变化。

6.2 试件在温度计103±2℃的条件下干燥至恒重，在干燥器内冷却后，应立即称量，以防试件含水率变化超过0.1%。

7 测试结果7.1 试件的含水量W（%）应按下式计算，精确至0.1%。

W=(m0-m1)/m1×100式中：m 取样时试件的质量，g；m 试件干燥至恒重后的质量，g。

7.2 每张板的含水率，为三个试件含水率的算术平均值，精确至0.1%。

附加说明：本标准由中华人民共和国林业部提出。

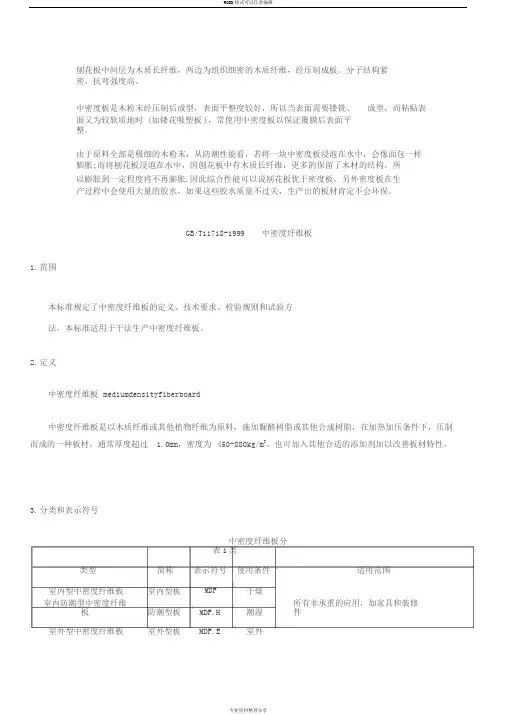

刨花板中间层为木质长纤维，两边为组织细密的木质纤维，经压制成板。

分子结构紧密，抗弯强度高。

中密度板是木粉末经压制后成型，表面平整度较好，所以当表面需要镂铣、 面又为较软质地时 (如镂花吸塑板 )，常使用中密度板以保证覆膜后表面平整。

成型，而粘贴表 由于原料全部是极细的木粉末，从防潮性能看，若将一块中密度板浸泡在水中，会像面包一样膨胀;而将刨花板浸泡在水中，因刨花板中有木质长纤维，更多的保留了木材的结构，所 以膨胀到一定程度将不再膨胀.因此综合性能可以说刨花板优于密度板。

另外密度板在生产过程中会使用大量的胶水，如果这些胶水质量不过关，生产出的板材肯定不会环保。

GB/T11718-1999 中密度纤维板1. 范围本标准规定了中密度纤维板的定义、技术要求、检验规则和试验方法。

本标准适用于干法生产中密度纤维板。

2. 定义中密度纤维板 mediumdensityfiberboard中密度纤维板是以木质纤维或其他植物纤维为原料，施加脲醛树脂或其他合成树脂，在加热加压条件下，压制而成的一种板材。

通常厚度超过 1.0mm ，密度为 450-880kg/m 3。

也可加入其他合适的添加剂加以改善板材特性。

3. 分类和表示符号表1 中密度纤维板分类类型简称 表示符号 使用条件 适用范围室内型中密度纤维板 室内型板 MDF 干燥室内防潮型中密度纤维板 防潮型板 MDF.H 潮湿 所有非承重的应用，如家具和装修件 室外型中密度纤维板室外型板MDF.E室外4.技术要求表2正表面质量要求允许范围缺陷名称缺陷规定优等品一等品合格品局部松软直径≤50mm不允许3个边角缺损宽度≤10mm不允许允许油污直径≤8mm不允许1个炭化——不允许表3 尺寸偏差公称厚度范围，mm性能单位≤19 ＞19厚度偏差mm±0.20 ±0.30长度和宽度偏差mm/m±2.0对角线差mm≤6翘曲度mm/m≤5.0边缘不直度mm/m±1.5注：1、每张板内各测量点的厚度不得超过其算数平均值的±0.15mm。

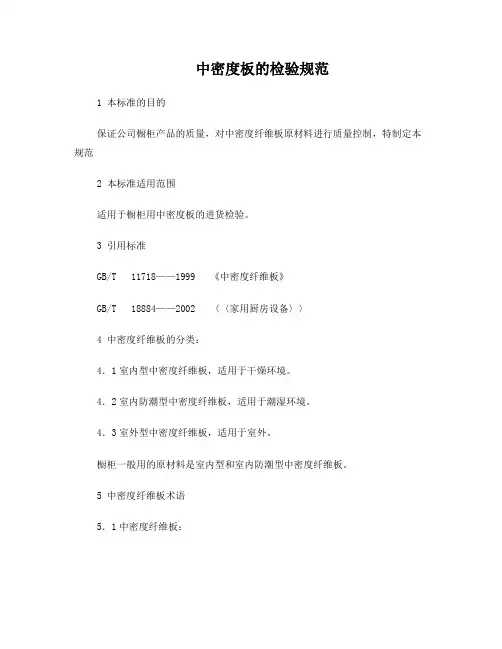

中密度板的检验规范1 本标准的目的保证公司橱柜产品的质量，对中密度纤维板原材料进行质量控制，特制定本规范2 本标准适用范围适用于橱柜用中密度板的进货检验。

3 引用标准GB/T 11718——1999 《中密度纤维板》GB/T 18884——2002 〈〈家用厨房设备〉〉4 中密度纤维板的分类：4．1室内型中密度纤维板，适用于干燥环境。

4．2室内防潮型中密度纤维板，适用于潮湿环境。

4．3室外型中密度纤维板，适用于室外。

橱柜一般用的原材料是室内型和室内防潮型中密度纤维板。

5 中密度纤维板术语5．1中密度纤维板：是以木质纤维或其他植物纤维为原料，施加脲醛树脂或其他合成树脂，在加热加压条件下，压制而成的一种板材。

也可加入其他合适的添加剂以改善板材特性。

5．2室内型中密度纤维板不具有短期经受水浸渍或高湿度作用的中密度纤维板。

5．3室内防潮型中密度纤维板：具有短期经受水浸渍或高湿度作用的中密度纤维板。

5．4室外型中密度纤维板具有经受气候条件的老化作用、水浸泡或在通风场所经受水蒸气的湿热作用的中密度纤维板。

5．5局部松软：铺装不良或胶接不佳而产生的局部疏松。

5．6边角缺损：板的四角或边缘被损坏而造成的缺损。

6 检验要求6．1外观质量要求和规格尺寸要求：注：外观质量检验是在自然光或光照度300—600LX范围内的近似自然光（例如在40W日光灯）下，视距700毫米——1000毫米，由两人共同检验，以多数相同结论为检验结果。

6．2供应商必须提供中密度纤维板物理力学性能检测报告，其中包括内结合强度、静曲强度、握螺钉力、吸水厚度膨胀率、含水率、密度，检测结果符合GB/T11718——1999中室内型板物理力学性能指标的要求。

还必须包括游离甲醛释放量的检测，检测结果符合GB/T18884——2002中规定的卫生、环保要求，即：人造板游离甲醛释放量≤9毫克/100克。

6．3公司对中密度纤维板的其他特殊要求，在采购合同中注明。
