砂浆凝结时间测定仪校验记录表

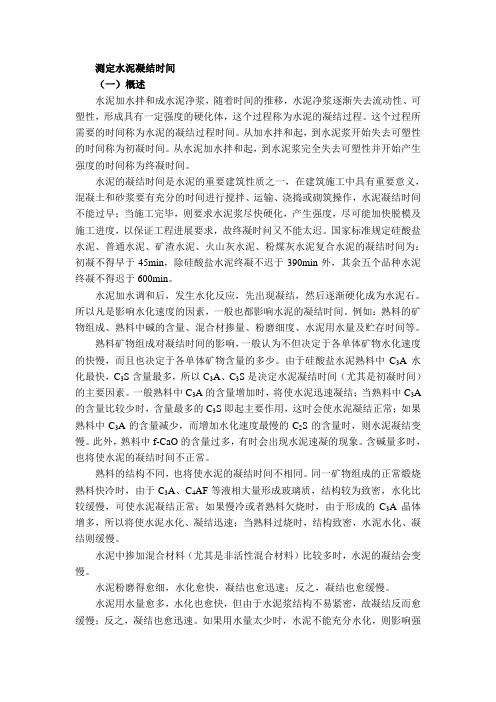

测定水泥凝结时间（一）概述水泥加水拌和成水泥净浆，随着时间的推移，水泥净浆逐渐失去流动性、可塑性，形成具有一定强度的硬化体，这个过程称为水泥的凝结过程。

这个过程所需要的时间称为水泥的凝结过程时间。

从加水拌和起，到水泥浆开始失去可塑性的时间称为初凝时间。

从水泥加水拌和起，到水泥浆完全失去可塑性并开始产生强度的时间称为终凝时间。

水泥的凝结时间是水泥的重要建筑性质之一，在建筑施工中具有重要意义，混凝土和砂浆要有充分的时间进行搅拌、运输、浇捣或砌筑操作，水泥凝结时间不能过早；当施工完毕，则要求水泥浆尽快硬化，产生强度，尽可能加快脱模及施工进度，以保证工程进展要求，故终凝时问又不能太迟。

国家标准规定硅酸盐水泥、普通水泥、矿渣水泥、火山灰水泥、粉煤灰水泥复合水泥的凝结时间为：初凝不得早于45min，除硅酸盐水泥终凝不迟于390min外，其余五个品种水泥终凝不得迟于600min。

水泥加水调和后，发生水化反应，先出现凝结，然后逐渐硬化成为水泥石。

所以凡是影响水化速度的因素，一般也都影响水泥的凝结时间。

例如：熟料的矿物组成、熟料中碱的含量、混合材掺量、粉磨细度、水泥用水量及贮存时间等。

熟料矿物组成对凝结时间的影响，一般认为不但决定于各单体矿物水化速度的快慢，而且也决定于各单体矿物含量的多少。

由于硅酸盐水泥熟料中C3A水化最快，C3S含量最多，所以C3A、C3S是决定水泥凝结时间（尤其是初凝时间）的主要因素。

一般熟料中C3A的含量增加时，将使水泥迅速凝结；当熟料中C3A 的含量比较少时，含量最多的C3S即起主要作用，这时会使水泥凝结正常；如果熟料中C3A的含量减少，而增加水化速度最慢的C2S的含量时，则水泥凝结变慢。

此外，熟料中f-CaO的含量过多，有时会出现水泥速凝的现象。

含碱量多时，也将使水泥的凝结时间不正常。

熟料的结构不同，也将使水泥的凝结时间不相同。

同一矿物组成的正常煅烧熟料快冷时，由于C3A、C4AF等液相大量形成玻璃质，结构较为致密，水化比较缓慢，可使水泥凝结正常；如果慢冷或者熟料欠烧时，由于形成的C3A晶体增多，所以将使水泥水化、凝结迅速；当熟料过烧时，结构致密，水泥水化、凝结则缓慢。
