TPU三种原料

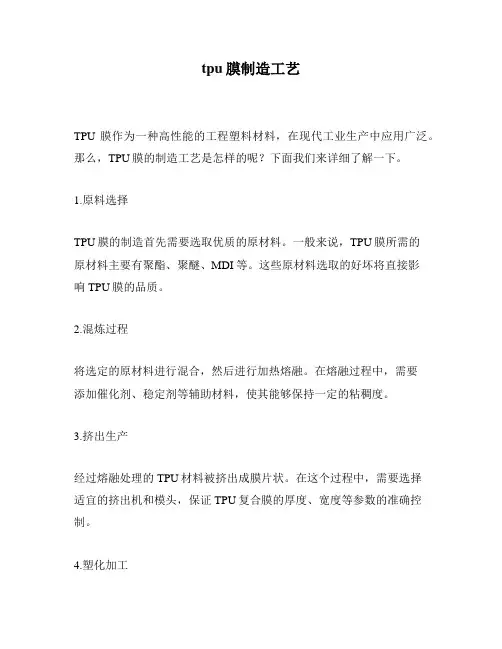

tpu膜制造工艺
TPU膜作为一种高性能的工程塑料材料，在现代工业生产中应用广泛。

那么，TPU膜的制造工艺是怎样的呢？下面我们来详细了解一下。

1.原料选择
TPU膜的制造首先需要选取优质的原材料。

一般来说，TPU膜所需的
原材料主要有聚酯、聚醚、MDI等。

这些原材料选取的好坏将直接影
响TPU膜的品质。

2.混炼过程
将选定的原材料进行混合，然后进行加热熔融。

在熔融过程中，需要
添加催化剂、稳定剂等辅助材料，使其能够保持一定的粘稠度。

3.挤出生产
经过熔融处理的TPU材料被挤出成膜片状。

在这个过程中，需要选择
适宜的挤出机和模头，保证TPU复合膜的厚度、宽度等参数的准确控制。

4.塑化加工
将挤出的膜片进行塑化处理，提高其拉伸强度、耐磨性和耐寒性等性能。

其中，最常见的处理方式是热加工和压花处理。

5.成品包装
最后，将处理好的TPU膜进行包装，并且顺便进行简单的检验，以保证成品的质量与环保性。

以上就是TPU膜制造的主要工艺流程。

它在现代产业中占据着重要的地位，不仅应用于家居制品、汽车、医疗卫生等领域，更广泛参与到了国防、电子、航空等重大工程中。

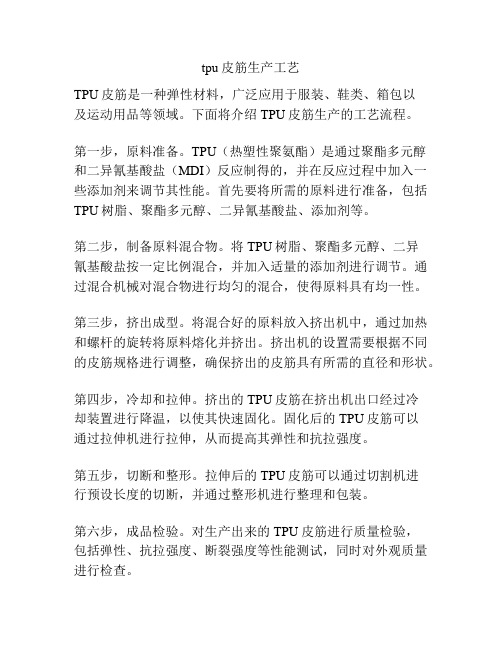

tpu皮筋生产工艺TPU皮筋是一种弹性材料，广泛应用于服装、鞋类、箱包以及运动用品等领域。

下面将介绍TPU皮筋生产的工艺流程。

第一步，原料准备。

TPU（热塑性聚氨酯）是通过聚酯多元醇和二异氰基酸盐（MDI）反应制得的，并在反应过程中加入一些添加剂来调节其性能。

首先要将所需的原料进行准备，包括TPU树脂、聚酯多元醇、二异氰基酸盐、添加剂等。

第二步，制备原料混合物。

将TPU树脂、聚酯多元醇、二异氰基酸盐按一定比例混合，并加入适量的添加剂进行调节。

通过混合机械对混合物进行均匀的混合，使得原料具有均一性。

第三步，挤出成型。

将混合好的原料放入挤出机中，通过加热和螺杆的旋转将原料熔化并挤出。

挤出机的设置需要根据不同的皮筋规格进行调整，确保挤出的皮筋具有所需的直径和形状。

第四步，冷却和拉伸。

挤出的TPU皮筋在挤出机出口经过冷却装置进行降温，以使其快速固化。

固化后的TPU皮筋可以通过拉伸机进行拉伸，从而提高其弹性和抗拉强度。

第五步，切断和整形。

拉伸后的TPU皮筋可以通过切割机进行预设长度的切断，并通过整形机进行整理和包装。

第六步，成品检验。

对生产出来的TPU皮筋进行质量检验，包括弹性、抗拉强度、断裂强度等性能测试，同时对外观质量进行检查。

第七步，包装和存放。

将符合质量要求的TPU皮筋进行包装和标识，然后存放在干燥、通风、无尘的仓库中，以保证其质量。

以上就是TPU皮筋生产的基本工艺流程。

每一步都需要合理设置工艺参数，并进行严格的质量控制，以确保生产出符合要求的TPU皮筋产品。

TPU的简介及生产工艺塑料聚氨酯弹性体(TPU)母料TPU的生产工艺及设备是一种可加热塑化、溶剂溶解的聚氨酯弹性体与混合聚氨酯弹性体和浇注聚氨酯弹性体相比，化学结构中没有或几乎没有化学交联，分子基本上是线性的，但有一些物理交联它具有高模量、高强度、高伸长率和高弹性。

优异的耐磨性、耐油性、耐低温性和耐老化性用普通的塑料加工方法可以生产各种产品。

废料可以回收利用，添加剂和填料可以广泛用于改善某些物理性能、加工性能或降低成本。

TPU按软段结构可分为聚酯型和聚醚型聚酯型具有较高的机械性能，适中的成本，但由于其酯基具有较高的内聚能，耐水性较差。

聚醚型具有良好的低温柔韧性和耐水解性，但机械强度和耐热性较差，因为它没有酯基，并且含有可自由置于分子中的醚键。

聚己内酯型介于聚酯和聚醚之间，综合性能较好，但价格较高。

2，聚酯热塑性聚氨酯弹性体1，原料:(1)聚合物乙二醇:聚酯多元醇(PES)PEA(聚己二酸乙二醇酯)M=2000，羟值55 3毫克氢氧化钾/克PDA(聚己二酸乙二醇酯)M=2000，羟值56 2.5毫克氢氧化钾/克聚己二酸乙二醇酯羟值56 2.5毫克氢氧化钾/克(2)二苯基甲烷二异氰酸酯(MDI)(芳香族)纯MDI常温下为白色或黄色固体，加热时有刺激性气味，熔点≥38℃，沸点194-199℃/5 mmHg，密度:1.19分子式和分子量为:C15H 10N 2；；250(3)扩链剂(低分子二醇):1，4丁二醇(BDO)(脂肪开链二醇)为无色油状液体，极易吸水，相对分子量M=90.1，密度1.02，沸点:229.5℃，熔点20.1℃2，分子式:PES(分子量2000，双官能度)1molMDI 3molBDO 2mol异氰酸酯指数R=(NCO/OH)=0.97~1.03性能:密度1.2硬度(邵A) 70-95拉伸强度MP 35-40 300%模量MPa 3-18伸长率% 44 生产工艺:熔融聚合物聚酯乙二醇(PES)并加入到原料罐中。

塑性聚氨酯弹性体（TPU）母料的生产工艺及设备TPU是加热可塑化，溶剂可溶解的聚氨酯弹性体。

与MPU（混炼型聚氨酯弹性体）和CPU （浇注型聚氨酯弹性体）比较，化学结构上没有或少有化学交联，分子基本上是线性的，而存在一定的物理交联。

它具有高模量、高强度、高伸长和高弹性。

优良的耐磨、耐油、耐低温、耐老化性能。

可用一般塑料加工方法生产各种制品，废料可回收利用，可广泛使用助剂与填料，以改善某些物理性能、加工性能或降低成本。

TPU按软段结构可分为聚酯型、聚醚型等。

聚酯型因含有内聚能较高的酯基，产品的机械性能较高，成本适中，但耐水性能较差。

而聚醚型由于它无酯基并在分子中含有可自由放置的醚键，而表现出较好的低温柔顺性和耐水解性，但机械强度和耐热性较差。

聚己内酯型介于聚酯和聚醚之间，综合性能较好，但价格较高。

二、聚酯型热塑性聚氨酯弹性体1、原料：（1）高分子二醇：聚酯多元醇（PES）PEA（聚己二酸乙二醇酯）M=2000，羟值55±3 mgKOH/gPDA（聚己二酸乙二醇内二醇酯）M=2000，羟值56±2.5 mgKOH/gPBA（聚己二酸乙二醇丁二醇酯）M=2000，羟值56±2.5 mgKOH/g（2）二苯基甲烷二异氰酸酯（MDI）（芳香族）纯MDI在常温下为白色或微黄色固体，加热时有刺激性臭味，熔点≥38℃，沸点194~199℃/5mmHg，密度：1.19。

分子式及分子量：C15H10N2O2；250（3）扩链剂（低分子二醇）：1，4丁二醇（BDO）（脂肪开链二醇）为无色油状液体，极易吸水，相对分子量M=90.1、密度1.02，沸点：229.5℃，熔点20.1℃2、配方：PES（MW2000，二官能度）1克分子MDI 3克分子BDO 2克分子异氰酸酯指数R=（NCO/OH）=0.97~1.03性能：密度1.2 硬度（邵A）70-95拉伸强度MP 35-40 300%模量MPa 3-18伸长率% 450-700 撕裂强度MPa 4-12磨耗（克损失）0.0025~0.15 脆化温度-17~-30℃3、生产工艺：将高分子聚酯二醇（PES）熔化后加入A料罐，加热到要求料温（100~120℃）后在低速搅拌下真空脱水2~3h，使之含水量＜0.05%，解除真空通氮气后备用；将MDI熔化后加入B料罐，加热到要求温度（60~70℃）后在低速搅拌下真空脱气0.5~1h，使之达到要求后，解除真空并通氮气后备用；将低分子二醇（BDO）加入C料罐加热到要求温度（30~50℃）后在低速搅拌下真空脱水0.5~1h，使之含水量达到要求后，解除真空并通氮气后备用。

tpu材料简介TPU是Thermoplastic Urethane的简称，中文名称为热塑性聚氨酯弹性体，TPU是由二苯甲烷二异氰酸酯（MDI）或甲苯二异氰酸酯（TDI）等二异氰酸酯类分子和大分子多元醇、低分子多元醇（扩链剂）共同反应聚合而成的高分子材料。

它的分子结构是由二苯甲烷二异氰酸酯（MDI）或甲苯二异氰酸酯（TDI）和扩链剂反应得到的刚性嵌段以及二苯甲烷二异氰酸酯（MDI）或甲苯二异氰酸酯（TDI）等二异氰酸酯分子和大分子多元醇反应得到的柔性链段交替构成的。

TPU具有卓越的高张力、高拉力、强韧和耐老化的特性，是一种成熟的环保材料。

目前，TPU已广泛应用与医疗卫生、电子电器、工业及体育等方面，其具有其它塑料材料所无法比拟的强度高、韧性好、耐磨、耐寒、耐油、耐水、耐老化、耐气候等特性，同时他具有高防水性透湿性、防风、防寒、抗菌、防霉、保暖、抗紫外线以及能量释放等许多优异的功能。

热塑性聚氨酯弹性体TPU按分子结构可分为聚酯型和聚醚型两种，按加工方式可分为注塑级、挤出级、吹塑级等。

编辑本段主要特性1. 高耐磨性：TPU与其它材料的Taber磨耗指数对比（磨耗条件：CS17轮、1000g/轮、5000r/m 23℃）材料磨耗量（mg）材料磨耗量（mg）TPU 0.5-3.5 天然橡胶 146尼龙610 16 耐冲击PVC 160聚酯薄膜 18 丁苯橡胶 177尼龙11 24 增塑PVC 187HDPE 29 丁基橡胶 205PF 42 ABS 275丁羟橡胶 44 CBR 280尼龙66 49 PS 324LDPE 70 尼龙6 3662. 硬度范围广：通过改变TPU各反应组分的配比，可以得到不同硬度的产品，而且随着硬度的增加，其产品仍保持良好的弹性。

3. 机械强度高：TPU制品的承载能力、抗冲击性及减震性能突出。

耐寒性突出：TPU的玻璃态转变温度比较低，在零下35度仍保持良好的弹性、柔顺性和其他物理性能。

tpu流延膜原材料TPU流延膜是一种采用热塑性聚氨酯(TPU)材料制成的流延膜，具有优异的性能和广泛的应用。

本文将介绍TPU流延膜的原材料及其特点。

一、TPU材料概述热塑性聚氨酯(TPU)是一种由多元醇和异氰酸酯反应得到的聚合物，具有优异的物理性能和化学性能。

TPU材料具有高强度、高韧性、耐磨性、耐油性和耐候性等特点，被广泛应用于制造鞋底、服装、汽车零部件、医疗器械等领域。

二、TPU流延膜的特点1.高强度和韧性：TPU流延膜具有较高的拉伸强度和冲击韧性，能够承受较强的外力和冲击。

2.耐磨性和耐候性：TPU流延膜具有较好的耐磨性和耐候性，能够在不同环境下长期使用。

3.环保安全：TPU材料本身无毒无味，同时可回收再利用，符合环保要求。

4.加工方便：TPU流延膜具有良好的加工性能，可以进行热压、流延、吹膜等加工操作。

三、TPU流延膜的制备TPU流延膜的制备主要分为以下几个步骤：1.配料：将TPU颗粒和其他添加剂按照一定比例混合。

2.挤出：将混合好的材料通过挤出机加热熔融，形成一定形状的熔融体。

3.流延：将熔融体通过流延机，使其在冷却固化后形成一定厚度的薄膜。

4.收卷：将薄膜进行冷却固化后收卷成卷。

5.质量检测：对薄膜进行质量检测，如厚度、拉伸强度等指标的检测。

四、总结TPU流延膜是一种采用热塑性聚氨酯(TPU)材料制成的流延膜，具有优异的物理性能和化学性能。

其特点包括高强度和韧性、耐磨性和耐候性、环保安全以及加工方便等。

制备过程中需要经过配料、挤出、流延、收卷和质量检测等步骤。

TPU流延膜在包装、服装、汽车等领域具有广泛的应用前景。

tpu材料成分
TPU（热塑性聚氨酯）是一种弹性体系，由聚醋酸乙烯和二异氰酸酯混合而成。

TPU是一种高分子聚合物，具有许多优异的物理和化学性能，如高弹性、高抗撕裂性、耐油性、耐氧化能力强、具有良好的耐水性和耐腐蚀性等。

由于其这些出色的性能，TPU在众多领域有着广泛的应用，如汽车工业、手套、医疗器械、军事装备、工业设备、垫及各种户外用品。

TPU是由三个单元组成的共聚物：聚醚醚酮、聚酯和异氰酸酯。

它被广泛地使用在各种低至高温范围内，具有可以调节硬度的能力，且不涉及任何添加剂。

TPU的物理和化学性质由其材料组成、聚合方法和制造者决定。

TPU的材料成分之一是聚醚醚酮（PEEK），它是一种高分子聚合物，具有良好的耐高温性能和耐化学性能，可耐受高温以及强酸、强碱和腐蚀性气体的侵蚀。

这使得TPU 的使用范围更加广泛，特别是在高温和耐腐蚀领域，如医疗器械和涉及石化、冶金和制药的工业设备中。

TPU的另一个成分是聚酯（PET），它是一种具有可塑性的高分子聚合物，由单体苯二甲酸乙二醇酯和二甲酸乙二醇酯聚合而成。

聚酯有一个宽泛的应用领域，例如聚酯
纤维主要用于衣物、家居用品和各种用途的塑料制品，如瓶子、罐子等。

TPU的第三个成分是异氰酸酯（TDI），它是一种有机化合物，通常用于生产聚氨酯泡沫材料和其他聚合物。

在TPU制造过程中，它与醋酸乙烯混合反应，形成聚合物TPU。

此反应会加快TPU分子量的形成，使其弹性更加耐用和高效。

总之，TPU材料成分包括聚醚醚酮、聚酯和异氰酸酯。

这些三个成分组成的聚合物在制造过程中通过反应形成一种独特的材料，具有优异的物理和化学性能，广泛应用于各个领域。

聚酯、聚醚TPU和脂肪族TPU简析和抗黄变的说明聚酯、聚醚TPU和脂肪族TPU简析和抗黄变的说明一、简介(TPU)热塑性聚氨酯弹性体简称TPU，又称PU 热塑料，是一种由低聚物多元醇软段与二异氰酸酯-扩链剂硬段构成的线性嵌段共聚物。

二、TPU 的分类TPU（Thermoplastic Polyurethane ）按不同的标准进行分类。

A:按软段结构可分为聚酯型、聚醚型和丁二烯型，它们分别含有酯基、醚基和丁烯基；B:按硬段结构分为氨酯型和氨酯脲型，它们分别由二醇扩链或二胺扩链获得。

C:按合成工艺分为本体聚合和溶液聚合。

在本体聚合中,又可按有无预反应分为预聚法和一步法 :⑴预聚法是将二异氰酸酯与大分子二醇先行反应一定时间,再加扩链剂生成 TPU；⑵一步法二异氰酸酯与大分子二醇和扩链剂同时混合反应生成TPU。

⑶溶液聚合是将二异氰酸酯先溶于溶剂中,再加入大分子二醇令其反应一定时间 ,最后加入扩链剂生成 TPU。

⑷按制品用途可分为异型件 (各种机械零件 )、管材(护套、棒型材 )和薄膜(薄片、薄板)，以及胶粘剂、涂料和纤维等。

市面上大多数人所接触到的基本分类均为聚酯型和聚醚型。

作为tpu 薄膜和TPU 复合布的生产厂家来说日常用到的分类就是聚酯型和聚醚型，以聚酯型为主。

三、聚酯与聚醚在性能上的差异聚醚型(Ether):高强度、耐水解和高回弹性，低温性能好。

聚酯型(Ester):较好的拉伸性能、挠曲性能、耐摩损性以及耐溶剂性能和耐较高温度。

从对比来看：抗拉强度聚酯系 > 聚醚系撕裂强度聚酯系 > 聚醚系耐磨耗性聚酯系 > 聚醚系耐药品性聚酯系 > 聚醚系透明性聚酯系 > 聚醚系耐菌性聚酯系 < 聚醚系湿气蒸发性聚酯系 < 聚醚系低温冲击性聚酯系 < 聚醚系综上所述，聚醚型TPU具有高强度、耐水解和高回弹性，低温性能好的优点。

通常用于软泡、硬泡，硬质塑料和表面涂料、高回弹软质泡沫的加工生产。

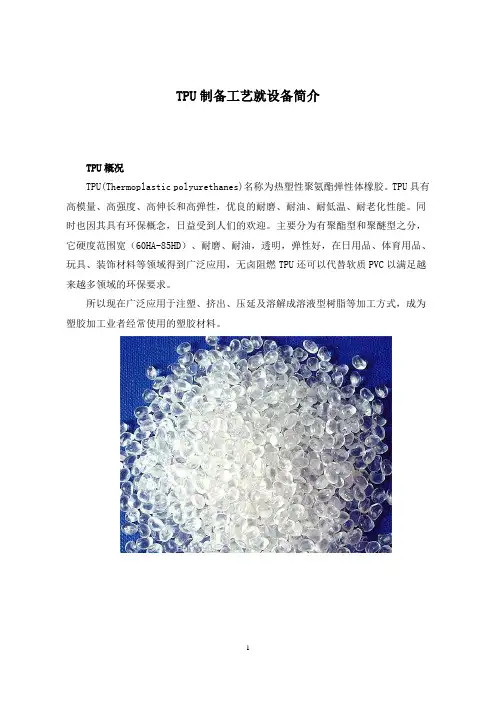

TPU制备工艺就设备简介TPU概况TPU(Thermoplastic polyurethanes)名称为热塑性聚氨酯弹性体橡胶。

TPU具有高模量、高强度、高伸长和高弹性，优良的耐磨、耐油、耐低温、耐老化性能。

同时也因其具有环保概念，日益受到人们的欢迎。

主要分为有聚酯型和聚醚型之分，它硬度范围宽（60HA-85HD）、耐磨、耐油，透明，弹性好，在日用品、体育用品、玩具、装饰材料等领域得到广泛应用，无卤阻燃TPU还可以代替软质PVC以满足越来越多领域的环保要求。

所以现在广泛应用于注塑、挤出、压延及溶解成溶液型树脂等加工方式，成为塑胶加工业者经常使用的塑胶材料。

TPU的应用普通系列(硬度60A-64D)。

适用于注射、挤出和吹塑成型的常规产品即泛指一般用途的TPU制品。

这类制品需要的是TPU基本的物性要求:高的机械强度,好的成型性。

在挤出成型中，即便成型时间很长，该系列牌号也不会出现结晶现象。

主要应用包括脚轮、鞋跟、手把、按钮、气动管和波纹管等耐磨制品快速成型系列(硬度60A-64D)。

该系列牌号是专门为运动鞋底开发的。

它们具有紫外线保护功能同时满足顶级运动鞋制造商的严格要求。

除此之外，这些牌号在注射成型时，还以快速成型、易脱模和极佳的流动性著称，令薄壁长流程制品的注射成型轻而易举。

食品级系列(硬度60A-64D)。

适合于吹塑和涂覆成型，同时可用于食品接触用途的牌号。

并可以提供“食品接触”应用方面的详尽资料。

高透明系列(硬度60A-85A)。

该系列牌号都具有抗水解稳定性和特殊的紫外线保护性能超群。

它们可以用于壁厚高达6毫米的透明注射制品成型。

这些牌号还可以用于软管、平挤薄膜和型材挤出成型。

耐紫外线(黄变)系列(硬度70A-64D)。

在TPU的使用中,黄变无疑是最令人头疼的事情,尤其是高透明或白色的制品。

此系列中产品除具备良好的物性之外特别添加耐黄变之成分,其耐黄等级为4.5以上。

确保在耐紫外线(黄变)要求高的产品中使用无后顾之忧。
