五金常见不良汇总
五金常见不良汇总
1
培训对象：品管课全体成员 培训目的：了解五金常见不良
及原因 培训讲师：课长或同等资格者 主要内容：
A：背 景 B：现状说明 C：原因分析 D：改善活动
2
常见五金不良现象如下：
一：压印 三：刮花 五：漏工序 七：生锈
二：披锋 四：变形 六：尺寸超差 八：缺料
3
（一）压 印
图 片：
模具管位松 动，部品放 入管位内有
间隙
OK管位
18
一般产生原因： 1. 模具管位因做模时，未用螺丝固定死或贴胶布、沾胶水易跑动
的管位，极易在生产时，发生变异造成尺寸不良。 2. 部品在模具内双啤后，模具内极有可能发生管位松、断公或爆
模的不良，作业员未及时反馈，仍作业时，尺寸不良就会发生. 3. 作业员放入部品在模具内时，未靠紧管位，或未按上司指导的
3、试模品要在开啤前及时清理，交由QC处理，不可与现制品 混乱
易发生漏工序的工序： 各工序间都可能会发生（多数为冲孔模、压平批锋、中间两次 加工的工序等）.
17
（六）尺寸超差
定 义： 即零件加工的规格超出图纸所要求的极限公差外，一般凭目视
难以发现缺陷（如超差太大可以目视到形态发生变异）,需借以 适当的测量仪器，才能发现.
定 义：又称料屑，零件表面被模具内的附着的异物（如模 具内的料屑）在重压下产生的痕迹. 一般压印在非正 表面，且无明显凹凸可以接收
图 片：
模具内有铁屑 未清除致压印
OK品
4
一般产生原因：
1、来料在未加工前就因来料表面不良。 2、原材料待加工部品表面附有脏物，在冲压时产生。 3、模具内的顶针有磁性或顶针弹簧不够，易带铁屑在模具
不良影响： 1．严重影响客户组装功能。 2．影响外观。
1
培训对象：品管课全体成员 培训目的：了解五金常见不良
及原因 培训讲师：课长或同等资格者 主要内容：
A：背 景 B：现状说明 C：原因分析 D：改善活动
2
常见五金不良现象如下：
一：压印 三：刮花 五：漏工序 七：生锈
二：披锋 四：变形 六：尺寸超差 八：缺料
3
（一）压 印
图 片：
模具管位松 动，部品放 入管位内有
间隙
OK管位
18
一般产生原因： 1. 模具管位因做模时，未用螺丝固定死或贴胶布、沾胶水易跑动
的管位，极易在生产时，发生变异造成尺寸不良。 2. 部品在模具内双啤后，模具内极有可能发生管位松、断公或爆
模的不良，作业员未及时反馈，仍作业时，尺寸不良就会发生. 3. 作业员放入部品在模具内时，未靠紧管位，或未按上司指导的
3、试模品要在开啤前及时清理，交由QC处理，不可与现制品 混乱
易发生漏工序的工序： 各工序间都可能会发生（多数为冲孔模、压平批锋、中间两次 加工的工序等）.
17
（六）尺寸超差
定 义： 即零件加工的规格超出图纸所要求的极限公差外，一般凭目视
难以发现缺陷（如超差太大可以目视到形态发生变异）,需借以 适当的测量仪器，才能发现.
定 义：又称料屑，零件表面被模具内的附着的异物（如模 具内的料屑）在重压下产生的痕迹. 一般压印在非正 表面，且无明显凹凸可以接收
图 片：
模具内有铁屑 未清除致压印
OK品
4
一般产生原因：
1、来料在未加工前就因来料表面不良。 2、原材料待加工部品表面附有脏物，在冲压时产生。 3、模具内的顶针有磁性或顶针弹簧不够，易带铁屑在模具
不良影响： 1．严重影响客户组装功能。 2．影响外观。

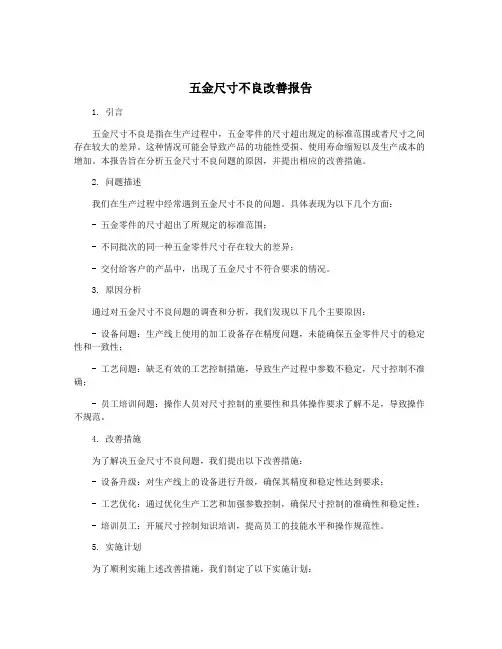

五金尺寸不良改善报告
五金尺寸不良改善报告1. 引言五金尺寸不良是指在生产过程中，五金零件的尺寸超出规定的标准范围或者尺寸之间存在较大的差异。
这种情况可能会导致产品的功能性受损、使用寿命缩短以及生产成本的增加。
本报告旨在分析五金尺寸不良问题的原因，并提出相应的改善措施。
2. 问题描述我们在生产过程中经常遇到五金尺寸不良的问题。
具体表现为以下几个方面：- 五金零件的尺寸超出了所规定的标准范围；- 不同批次的同一种五金零件尺寸存在较大的差异；- 交付给客户的产品中，出现了五金尺寸不符合要求的情况。
3. 原因分析通过对五金尺寸不良问题的调查和分析，我们发现以下几个主要原因：- 设备问题：生产线上使用的加工设备存在精度问题，未能确保五金零件尺寸的稳定性和一致性；- 工艺问题：缺乏有效的工艺控制措施，导致生产过程中参数不稳定，尺寸控制不准确；- 员工培训问题：操作人员对尺寸控制的重要性和具体操作要求了解不足，导致操作不规范。
4. 改善措施为了解决五金尺寸不良问题，我们提出以下改善措施：- 设备升级：对生产线上的设备进行升级，确保其精度和稳定性达到要求；- 工艺优化：通过优化生产工艺和加强参数控制，确保尺寸控制的准确性和稳定性；- 培训员工：开展尺寸控制知识培训，提高员工的技能水平和操作规范性。
5. 实施计划为了顺利实施上述改善措施，我们制定了以下实施计划：- 购买新设备并安装调试，确保设备升级计划按时完成；- 制定工艺优化方案，明确参数控制要求，并进行试制；- 组织员工培训，传授尺寸控制知识，并指导其规范操作；- 设立质量检验部门，加强对五金尺寸的把控和监督。
6. 结论通过对五金尺寸不良问题的分析和改善措施的制定，我们相信可以有效解决该问题，提高五金产品的质量和生产效率。
改善工作需要全体员工的共同努力和积极配合。
我们将密切监督改善计划的实施效果，并根据实际情况进行相应的调整和改进，以确保问题得到持续改善和控制。
五金件常用缺陷说明
变形
1）储存、搬运过程不小心
2）货品分隔包装方式欠佳
3）模具卸料板卸料力度过大或卸料板不平行
4）材料弯曲、变形或未经过直片机校正
1）目视明显变形
2）借用工具比对才可看出的变形可视情况而定
啤坏（啤反方向）
1）工件未放正管位
2）模具避空位不够
3）模具移位
4）模具崩缺
5）模具管位欠佳，工件可正、反方向放进
2）就模具冲压常出现之问题及检查注意事项见下表（注：每工序之检查项目都必须包括外观检查）：
工序名称
常见不良现象
检查注意事项
剪口（剪口或开料）
1）披锋
2）片纹方向
3）材料正、反面方向错
4）料弯曲（或扭曲）
5）材料错误（包括厚度、硬度等）
材料厚度、硬度、片纹方向、料弯曲将直接影响下工序成形效果，须重拮留意，如图纸标示不明确须即时反映（如不锈钢材料没注明其硬度要求或型号是SUS301 1/2H 3/4H或SUS304 1/2H
1）注意有否管位，工件是否能反方向放进
2）可使用投影机，相配之螺丝或夹具检测
铆接
碰焊
1）焊点披锋或焊点过深
2）虚焊（假焊）
3）锅钉松脱
4）锅钉歪斜
5）漏焊、漏铆钉（锅钉）
6）焊接移位或焊接反方向
7）锅钉螺纹被压坏或孔径变小
1）焊点深度控制在0.2mm以下
2）所有碰焊工件都必须做破坏性测试
3）用胶棒轻拿货品，可检测虚焊现象
5）模具跳屎（消屎不良，料屎跳于模面）
如产品须喷油或丝印，则表面不可有压痕不良，必要时，则以客户确认样办为准则
花痕/划伤
1）材料花（伤）
2）模具边角锋利，货品取放时划花
3）员工操作不良
1）储存、搬运过程不小心
2）货品分隔包装方式欠佳
3）模具卸料板卸料力度过大或卸料板不平行
4）材料弯曲、变形或未经过直片机校正
1）目视明显变形
2）借用工具比对才可看出的变形可视情况而定
啤坏（啤反方向）
1）工件未放正管位
2）模具避空位不够
3）模具移位
4）模具崩缺
5）模具管位欠佳，工件可正、反方向放进
2）就模具冲压常出现之问题及检查注意事项见下表（注：每工序之检查项目都必须包括外观检查）：
工序名称
常见不良现象
检查注意事项
剪口（剪口或开料）
1）披锋
2）片纹方向
3）材料正、反面方向错
4）料弯曲（或扭曲）
5）材料错误（包括厚度、硬度等）
材料厚度、硬度、片纹方向、料弯曲将直接影响下工序成形效果，须重拮留意，如图纸标示不明确须即时反映（如不锈钢材料没注明其硬度要求或型号是SUS301 1/2H 3/4H或SUS304 1/2H
1）注意有否管位，工件是否能反方向放进
2）可使用投影机，相配之螺丝或夹具检测
铆接
碰焊
1）焊点披锋或焊点过深
2）虚焊（假焊）
3）锅钉松脱
4）锅钉歪斜
5）漏焊、漏铆钉（锅钉）
6）焊接移位或焊接反方向
7）锅钉螺纹被压坏或孔径变小
1）焊点深度控制在0.2mm以下
2）所有碰焊工件都必须做破坏性测试
3）用胶棒轻拿货品，可检测虚焊现象
5）模具跳屎（消屎不良，料屎跳于模面）
如产品须喷油或丝印，则表面不可有压痕不良，必要时，则以客户确认样办为准则
花痕/划伤
1）材料花（伤）
2）模具边角锋利，货品取放时划花
3）员工操作不良

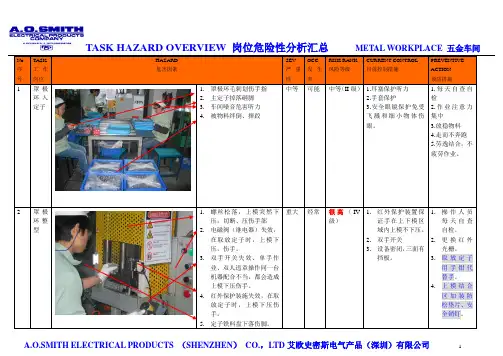

五金车间危险分析
4.飞溅铁屑伤眼和呼吸系统
5.手指套被卷入，绞入。
6.在取放转子时发现有偏差，不停机抢手，被打伤。
重大
很可能
很高（IV级）
1.保护罩保证只能从正面进入车削区。
2.开关和保护挡板联动。
1.单手开关改成双手开关
2.加装红外光栅。
No.
序号
TASK
工作岗位
HAZARD
危害因素
SEV
严重性
OCC
发生率
RISK RANK
风险等级
CURRENT CONTROL
目前控制措施
PREVENTIVE ACTION
预防措施
9
转子精车（双手）
1.开关失效，取放转子时手被皮带压住，削刀削掉手指。
2.继电器误吸合，皮带和削刀连续动作，将正常作业的手打伤
3.飞溅铁屑伤眼和呼吸系统
重大
可能
高（III级）
1.双手控制开关
2.红外保护装置
3.防护罩
4.红外保护装施失效，在取放定子时，上模下压伤手。
5.定子铁料盘下落伤脚。
重大
经常
很高（IV级）
1.红外保护装置保证手在上下模区域内上模不下压。
2.双手开关
3.设备密闭，三面有挡板。
1.操作人员每天自查自检。
2.更换红外光栅。
3.取放定子用手钳代替手。
4.上模结合区加装防松垫片、安全销钉。
No.
序号
严重
可能
高（III级）
1.防护网保证作业时只能从正面进入合模区。
2.双手开关控制
3.佩带安全眼镜、耳塞。
4.加装红外光栅
1、遵循气压机安全操作规程。
8
转子精车（单手）
5.手指套被卷入，绞入。
6.在取放转子时发现有偏差，不停机抢手，被打伤。
重大
很可能
很高（IV级）
1.保护罩保证只能从正面进入车削区。
2.开关和保护挡板联动。
1.单手开关改成双手开关
2.加装红外光栅。
No.
序号
TASK
工作岗位
HAZARD
危害因素
SEV
严重性
OCC
发生率
RISK RANK
风险等级
CURRENT CONTROL
目前控制措施
PREVENTIVE ACTION
预防措施
9
转子精车（双手）
1.开关失效，取放转子时手被皮带压住，削刀削掉手指。
2.继电器误吸合，皮带和削刀连续动作，将正常作业的手打伤
3.飞溅铁屑伤眼和呼吸系统
重大
可能
高（III级）
1.双手控制开关
2.红外保护装置
3.防护罩
4.红外保护装施失效，在取放定子时，上模下压伤手。
5.定子铁料盘下落伤脚。
重大
经常
很高（IV级）
1.红外保护装置保证手在上下模区域内上模不下压。
2.双手开关
3.设备密闭，三面有挡板。
1.操作人员每天自查自检。
2.更换红外光栅。
3.取放定子用手钳代替手。
4.上模结合区加装防松垫片、安全销钉。
No.
序号
严重
可能
高（III级）
1.防护网保证作业时只能从正面进入合模区。
2.双手开关控制
3.佩带安全眼镜、耳塞。
4.加装红外光栅
1、遵循气压机安全操作规程。
8
转子精车（单手）
五金冲压件表面质量为什么会不良
五金冲压件表面质量为什么会不良?
五金冲压件表面质量为什么会不良?造成冲压件产品表面质量问题的原因很多，比如卷料、板料、模具的表面质量会影响最终冲压制件的品质，冲压过程中的操作以及工位器具的装夹取卸等也有可能损伤制件表面质量，因此，在整个制造过程的每个环节中都应充分考虑细节，尽量避免出现质量问题，影响最终的产品外观。
一、卷料常见的不良现象主要有以下方面：
1、钢板表面或者内部有异物混入;
2、异物剥落，卷料呈伤疤一样的状态; 卷料不良
3、卷料边角破损;
4、边角(20～30mm)由于应力不均匀而发生变形或者压皱;
5、刮痕(辊子表面或者异物质引起);
6、辊子滑动引起;
7、边缘不规则破损;
8、异物进入后在卷料背面压出鼓包(异物掉下则消失);
9、辊子痕迹(异物附着在辊子上引起);
10、超出规则以外的材质不良;
以上细节都准确的说明了五金冲压件表面质量为什么会不良的问题。
另外还有异物引起表面深度产生明显的沟痕也是导致五金冲压件表面质量不良的主要原因。
根据实践经验发现，以上内容中，5、8、9项是频率出现最多的制件不良表现或原因。
正确认识品质常见五金不良
”出來的!! ”出來的!! ”出來的!! ”出來的!!
6
提高质量意识 铸就完美品质
正确认识品质
1.4.检查历史
质量检验阶段(QC)
· 约1900～1930年间，机械化生产分工合作，产生专职检查部门； · 采用全检的方式； · 弊端：无预防、控制作用；全检劳动成本高；
统计质量控制阶段(SQC)
而且理念一经形成之后就会使人对某种对象或事物采取相应的行为模式态度决定一切思想决定行动品质是由人做出来的取决于人员的品质观念和态度如果人员的品质观念和态度发生偏差则品质体系再完善品质控制方法再先进也没用如果有正确的质量观念则在工作中把质量放在首位
主
题
正确认识品质 常见五金不良
提高质量意识 铸就完美品质
1、严重影响部品外观美观.
2、生锈后的锈迹掉入机器中，造成机器故障.
提高质量意识 铸就完美品质
28
生锈
预防措施：
常见五金不良
1、缩短物体裸露在空气中的时间.
3．作业员按标准作业方式操作，避免只求数量，一味蛮干；
部品一定要放入到管位。
易发生尺寸超差的工序：扎形工序、冲孔工序
提高质量意识 铸就完美品质
26
2.7.生锈
定
常见五金不良
义： 又称氧化，是指物体在高温高湿环境下，或受盐、碱
等腐蚀物质的影响，腐蚀物体外表面保护层，表层被
破坏，生成点状、块状、变色等不良现象. LM4292 图 片：
漏工序不良影响： 严重影响客户组装功能。 1．在部品开啤时，现场应标挂样品/检查指导书指 预防措施： 引现场人员作业，并由现场管理员对其作业者进行岗前 培训。让作业员明确自己所加工的部品上、下工序的工 程流向。
提高质量意识 铸就完美品质
6
提高质量意识 铸就完美品质
正确认识品质
1.4.检查历史
质量检验阶段(QC)
· 约1900～1930年间，机械化生产分工合作，产生专职检查部门； · 采用全检的方式； · 弊端：无预防、控制作用；全检劳动成本高；
统计质量控制阶段(SQC)
而且理念一经形成之后就会使人对某种对象或事物采取相应的行为模式态度决定一切思想决定行动品质是由人做出来的取决于人员的品质观念和态度如果人员的品质观念和态度发生偏差则品质体系再完善品质控制方法再先进也没用如果有正确的质量观念则在工作中把质量放在首位
主
题
正确认识品质 常见五金不良
提高质量意识 铸就完美品质
1、严重影响部品外观美观.
2、生锈后的锈迹掉入机器中，造成机器故障.
提高质量意识 铸就完美品质
28
生锈
预防措施：
常见五金不良
1、缩短物体裸露在空气中的时间.
3．作业员按标准作业方式操作，避免只求数量，一味蛮干；
部品一定要放入到管位。
易发生尺寸超差的工序：扎形工序、冲孔工序
提高质量意识 铸就完美品质
26
2.7.生锈
定
常见五金不良
义： 又称氧化，是指物体在高温高湿环境下，或受盐、碱
等腐蚀物质的影响，腐蚀物体外表面保护层，表层被
破坏，生成点状、块状、变色等不良现象. LM4292 图 片：
漏工序不良影响： 严重影响客户组装功能。 1．在部品开啤时，现场应标挂样品/检查指导书指 预防措施： 引现场人员作业，并由现场管理员对其作业者进行岗前 培训。让作业员明确自己所加工的部品上、下工序的工 程流向。
提高质量意识 铸就完美品质
五金不良培训
（八）起 皱
定 义：
指产品的边缘表面有皱纹现象 。
图 片：
起皱
起皱 图 7
一般产生原因： 1. 压边力太小、压边力不均匀； 2. 凸凹模间隙过大； 3. 凹模圆角半径太大； 4. 材料表面有颗粒状杂物等都将导致工件起皱。
起皱不良影响： 严重影响产品的外观或增加抛光成本，严重时产品报废。
（九）R位偏大或偏小或不均匀
严重影响产品的外观或增加抛光成本，严重时产品报废。
（十）牙位偏深或偏浅
定 义：
指产品的牙位的凹凸痕迹过浅、过深。
牙位偏浅 图 片：
一般产生原因：
1、弹力胶胆力造成材料受力不均牙位深浅不均；
2．冲压机台调试参数大小冲压行程过浅（材料受力不均）造成。
3. 上下模不同心造成模具间隙不均导致材料受力不均造成。 4. 一次拉伸弧度不够或深度程度不够，造成二次成型时有裂痕。
3．在生产过程中，模具/夹具弹簧弹力不均匀。脱料弹力小。
（六）裂 痕/拉伤
定 义：
指产品的表面有破裂的痕迹或迹象 。
图 片： 裂痕 裂痕
一般产生原因：
1、上模R位处R角小（凸凹模圆角半径太小）的模具的崩裂造成的 2．模具/夹具模具间隙偏小（间隙太小，摩擦阻力太大）造成；
3. 上下模不同心、不平行。
一般产生原因：
1. 模具/夹具设计不完善、模具/夹具磨损/老化， 2. 产品在模具/夹具可能发生管位/定位松、断公或爆模的不良， 3. 作业员未按作业指导书的正确方法操作，会发生不良 4. 在前工序的来料（半成品）尺寸即以起差，受其影响，致本工 序尺寸不良. 5. 铝/冲压、加工---减料过程 ---抛光/研磨---减料过程 ---氧化的影响
（五）变 形

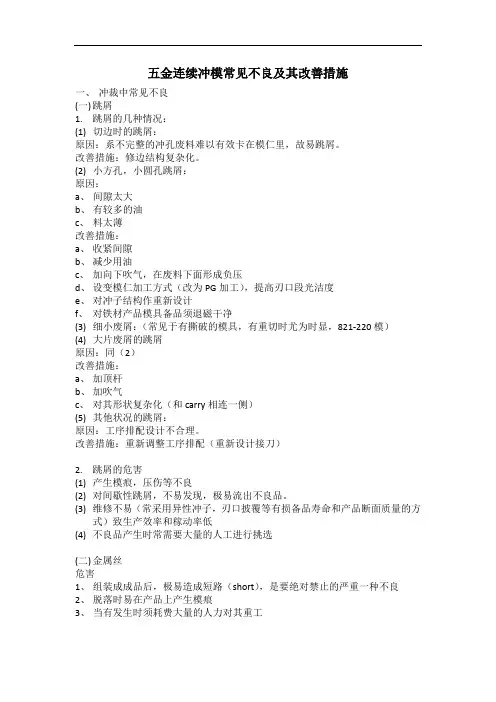

五金连续冲模常见不良及其改善措施
五金连续冲模常见不良及其改善措施一、冲裁中常见不良(一)跳屑1.跳屑的几种情况：(1)切边时的跳屑：原因：系不完整的冲孔废料难以有效卡在模仁里，故易跳屑。
改善措施：修边结构复杂化。
(2)小方孔，小圆孔跳屑：原因：a、间隙太大b、有较多的油c、料太薄改善措施：a、收紧间隙b、减少用油c、加向下吹气，在废料下面形成负压d、设变模仁加工方式（改为PG加工），提高刃口段光洁度e、对冲子结构作重新设计f、对铁材产品模具备品须退磁干净(3)细小废屑：（常见于有撕破的模具，有重切时尤为时显，821-220模）(4)大片废屑的跳屑原因：同（2）改善措施：a、加顶杆b、加吹气c、对其形状复杂化（和carry相连一侧）(5)其他状况的跳屑：原因：工序排配设计不合理。
改善措施：重新调整工序排配（重新设计接刀）2.跳屑的危害(1)产生模痕，压伤等不良(2)对间歇性跳屑，不易发现，极易流出不良品。
(3)维修不易（常采用异性冲子，刃口披覆等有损备品寿命和产品断面质量的方式）致生产效率和稼动率低(4)不良品产生时常需要大量的人工进行挑选(二)金属丝危害1、组装成成品后，极易造成短路（short），是要绝对禁止的严重一种不良2、脱落时易在产品上产生模痕3、当有发生时须耗费大量的人力对其重工产生原因常见于有撕破的模具，比如：1、先向下撕破，后又被向上拍平，撕破切口处产生二次挤压，形成金属丝2、先向一个方向撕破后又向相反方向折弯成形3、一次撕破折弯不到位时，让设计不合理改善措施1、撕破处后面工站闪开（放电）避免撕破和被反复拍打。
（抽引毛坯的准备）2、对抽引，有撕破准备毛坯的后面各工站，均应闪开撕破缝隙处，或是重新对carry进行设计，以改善其变形，防止接缝段太长。
3、撕破方向应和后续**进行的成形方向一致，能采用一次撕破折弯成形方案的要尽可能采用。
4、在撕破处须进行二次forming，要合理设计穿过缝隙的冲子和模仁与撕破口间的间隙＞0.02(三)冲子蹦根源：结构设计不合理1、直刀面太长为（大于10mm）2、该用PG加工（光学研磨）的未用，由于压板槽的影响，使用强度大大削弱（820-380N1）3、采用PG加工时结构设计不合理，PG槽对其削弱很多，822-173U形冲子4、弧量的部分太过细长5、太过细小冲子的导向段送样不合理（入子加工方式不好）改善措施：1、PG加工的冲子直刀面应小于10mm2、长*宽＜3*3者应采用PG加工方式来设计和加工3、对大多数改U形结构冲子来讲，尽量采用PG加工，也应采用分体式结构，以尽量减小对其强度的削弱。

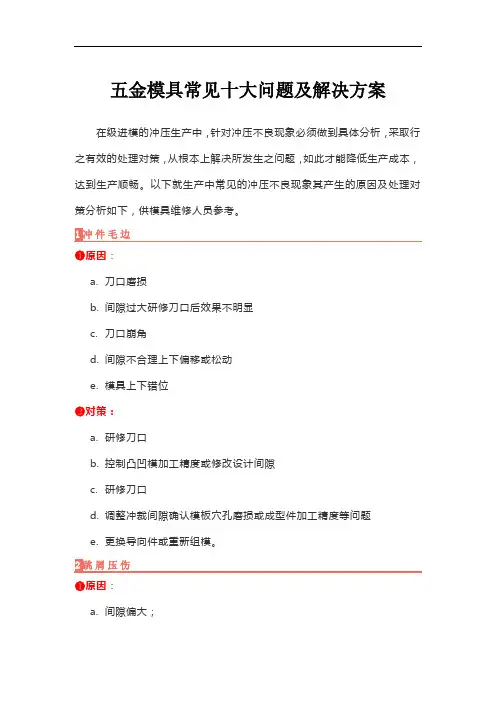

五金模具常见十大问题及解决方案
五金模具常见十大问题及解决方案在级进模的冲压生产中，针对冲压不良现象必须做到具体分析，采取行之有效的处理对策，从根本上解决所发生之问题，如此才能降低生产成本，达到生产顺畅。
以下就生产中常见的冲压不良现象其产生的原因及处理对策分析如下，供模具维修人员参考。
❶原因：a.刀口磨损b.间隙过大研修刀口后效果不明显c.刀口崩角d.间隙不合理上下偏移或松动e.模具上下错位❷对策：a.研修刀口b.控制凸凹模加工精度或修改设计间隙c.研修刀口d.调整冲裁间隙确认模板穴孔磨损或成型件加工精度等问题e.更换导向件或重新组模。
❶原因：a.间隙偏大；b.送料不当；c.冲压油滴太快，油粘；d.模具未退磁；e.凸模磨损，屑料压附于凸模上；f.凸模太短，插入凹模长度不足；g.材质较硬，冲切形状简单；h.应急措施。
❷对策：a.控制凸凹模加工精度或修改设计间隙；b.送至适当位置时修剪料带并及时清理模具；c.控制冲压油滴油量，或更换油种降低粘度；d.研修后必须退磁（冲铁料更须注意）；e.研修凸模刀口；f.调整凸模刃入凹模长度；g.更换材料，修改设计。
凸模刃入端面装顶出或修出斜面或弧性（注意方向）。
减少凸模刃部端面与屑料之贴合面积；h.减小凹模刃口的锋利度，减小凹模刃口的研修量，增加凹模直刃部表面的粗糙度（被覆），采用吸尘器吸废料。
降低冲速，减缓跳屑3屑料阻塞❶原因：a.漏料孔偏小；b.漏料孔偏大，屑料翻滚；c.刀口磨损，毛边较大；d.冲压油滴太快，油粘；e.凹模直刃部表面粗糙，粉屑烧结附着于刃部；f.材质较软；g.应急措施。
❷对策：a.修改漏料孔；b.修改漏料孔；c.刃修刀口；d.控制滴油量，更换油种；e.表面处理，抛光，加工时注意降低表面粗糙度；更改材料，f.修改冲裁间隙；g.凸模刃部端面修出斜度或弧形（注意方向），使用吸尘器，在垫板落料孔处加吹气。
❶原因：a..凸凹模刀口磨损，产生毛边（外形偏大，内孔偏小）；b.设计尺寸及间隙不当，加工精度差；c.下料位凸模及凹模镶块等偏位，间隙不均；d.导正销磨损，销径不足；e.导向件磨损；f.送料机送距、压料、放松调整不当；g.模具闭模高度调整不当；h.卸料镶块压料位磨损，无压料（强压）功能（材料牵引翻料引发冲孔小）；i.卸料❷对策：a.研修刀口；b.修改设计，控制加工精度；c.调整其位置精度，冲裁间隙；d.更换导正销；e.更换导柱、导套；f.重新调整送料机；g.重新调整闭模高度；h.研磨或更换卸料镶块，增加强压功能，调整压料；i.减小强压深度；j.更换材料，控制进料质量；k.凸模刃部端面修出斜度或弧形（注意方向），以改善冲切时受力状况。

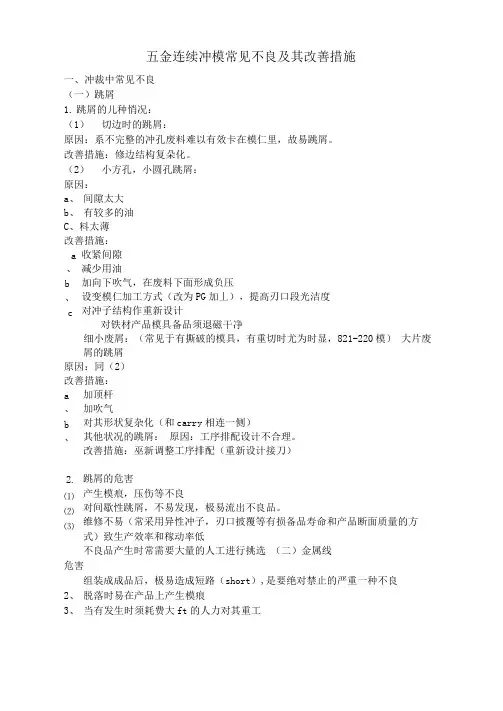

五金连续冲模常见不良及其改善措施
五金连续冲模常见不良及其改善措施一、冲裁中常见不良（一）跳屑1. 跳屑的儿种悄况：（1） 切边时的跳屑：原因：系不完整的冲孔废料难以有效卡在模仁里，故易跳屑。
改善措施：修边结构复朵化。
（2） 小方孔，小圆孔跳屑：原因：a 、 间隙太大b 、 有较多的油C 、料太薄改善措施：收紧间隙减少用油加向下吹气，在废料下面形成负压设变模仁加工方式（改为PG 加丄），提高刃口段光洁度对冲子结构作重新设计对铁材产品模具备品须退磁干净细小废屑：（常见于有撕破的模具，有重切时尤为时显，821-220模） 大片废屑的跳屑原因：同（2）改善措施：加顶杆加吹气对其形状复杂化（和carry 相连一侧）其他状况的跳屑： 原因：工序排配设计不合理。
改善措施：巫新调整工序排配（重新设计接刀）跳屑的危害产生模痕，压伤等不良对间歇性跳屑，不易发现，极易流出不良品。
维修不易（常采用异性冲子，刃口披覆等有损备品寿命和产品断面质量的方式）致生产效率和稼动率低不良品产生时常需要大量的人工进行挑选 （二）金属线危害组装成成品后，极易造成短路（short ）,是要绝对禁止的严重一种不良2、 脱落时易在产品上产生模痕3、 当有发生时须耗费大ft 的人力对其重工a 、b 、c a 、 b 、 2. ⑴ ⑵ ⑶产生原因常见于有撕破的模具，比如2、先向下撕破，后乂被向上拍平，撕破切口处产生二次挤压，形成金属线2、 先向一个方向撕破后乂向相反方向折弯成形3、 一次撕破折弯不到位时，让设计不合理改善措施撕破处后面工站闪开（放电）避免撕破和被反复拍打。
（抽引毛坯的准备）2、 对抽引，有撕破准备毛坯的后面各工站，均应闪开撕破缝隙处，或是重新对carry 进行设计，以改善其变形，防止接缝段太长。
3、 撕破方向应和后续"进行的成形方向一致，能采用一次撕破折弯成形方案的 要尽可能采用。
4、 在撕破处须进行二次forming,要合理设计•穿过缝隙的冲子和模仁与撕破口间的间隙＞0.02 （三）冲子蹦根源：结构设计不合理2、直刀面太长为（大于10mm ）2、 该用PG 加工（光学研磨）的未用，III 于压板槽的影响，使用强度大大削弱C820-380N1）3、 采用PG 加工时结构设计不合理，PG 槽对其削弱很多，822-173U 形冲子4、 弧量的部分太过细长5、 太过细小冲子的导向段送样不合理（入子加工方式不好） 改善措施： PG 加工的冲子直刀面应小于10mm长^*宽＜3^*3者应采用PG 加工方式来设计和加工对大多数改U 形结构冲子来讲，尽量釆用PG 加工，也应采用分体式结构， 以尽量减小对其强度的削弱。
五金冲压模具常见问题点及不良原因与对策)
五金冲压模具常见问题点及不良原因与对策发布时间：2011-7-22 10:21:50 来源：本站原创作者：佚名冲件毛边不良原因：1.刀口或冲头磨损 2.间隙过大(研磨修刀口后效果不明显) 3.刀口崩角.4.导柱/导套磨损对策：1.研磨刀口. 2.依产品断面调整下料间隙. 3.研修刀口. 4. 调整站裁间隙(确保模板穴孔磨损或成形加工精度等问题. 5. 更换导向件或重新组装跳屑压伤不良原因：1. 间隙偏大. 2. 送料不当. 3. 五金冲压油滴太快,油粘 , 4.模具末退磁, 5.冲子磨损,屑料压附于冲子上. 6.冲子太短,刃入下模长度不足, 7.材质较硬,冲切形状简单.对策：1控制冲子及下模加工精度或修改设计间隙; 2送至适当位置时修剪料带并及时清理模具;3控制五金冲压油滴油量,或更换油种降低粘度;4零件研修后必须退磁;5研修冲刀口. 6调整冲子刃入子下模长度;7修改设计,冲子刃部端面装顶出或修出斜面或弧形(注意方向)减小冲子刃部端面与屑料之贴合面积,可防真空跳屑;8减小下模刃口的锋利度,减小下模刃口的研修量,增加下模刃部表面粗糙度,采用吸尘器吸屑料.降低冲速屑料阻塞不良原因：1.漏料孔偏小, 2.漏料孔偏大,屑料翻滚,3.刀口磨损,毛边较大, 4五金冲压油滴太快,油粘 5.下模直刃部表面粗糙,粉屑烧结附着于刃部. 6.材质较软. 对策：1.修改漏料孔,2.修改漏料孔 3.研修刀口, 4. 控制滴油量,更换油种, 5.表面处理抛光加工时注意降低表面粗糙度. 6.更改材料修改冲裁间隙, 7. 冲子刃部端面修出斜度或弧形,使用吸尘器下料偏位尺寸变异不良原因：1.冲子及下模刀口磨损,产生毛边(外形偏大,内孔偏小)2. 设计尺寸及间隙不当,加工精度差. 3.下料位冲子及下模镶块等偏位,间隙不均, 4.导料针磨损,定经不够. 5.导向件磨损. 6.送料机送距,压料,放松调整不当,7.模具合模深度不当, 8. 脱料镶块压料位磨损,无压料功能(材料牵引发翻料冲孔小), 9.脱料镶块强压太深,冲孔偏大. 10.五金冲压材质机械性能变异(强度延伸率等不稳定), 11.冲切时冲切力对材料牵引,引发尺寸变异.对策：1.研修刀口, 2.修改设计,控制加工精度, 3.调整其位置精度, 4.更换导料销, 5.更换导柱,导套, 6.重新调整送料机,7.重新调整合模深度, 8.重新研磨或更换脱料镶块,增加压功能调整压料. 9.减小强压深度, 10.更换材料,控制进料质量. 11.冲子端部修出斜面或弧形,以改善冲切时受力状况,许可时,下料部位于脱料镶块上加设导位功能卡模不良原因：1.送料送距,压料,放松,调整不当, 2.生产中送距产生变异, 3.送料机故障, 4.材料弧形,宽度超差,毛边较大, 5.模具五金冲压异常,镰刀弯引发, 6.导料孔经不足,上模拉料, 7.折弯或撕切位上下脱料不顺, 8.导料板之脱料功能设置不当,料带上带, 10.材料薄,送进中翘曲对策：1.重新调整,2.重新调整. 3.调整及维修, 4. 更换材料, 控制进料质量, 5.消除料带镰刀弯, 6.研修冲导孔冲子下模, 7.调整脱料弹簧力量等, 8.修改导料板,防料带上带, 9.送料机与模具间加设上下压料,加设上下挤料安全开关, 10.重新架设模具料带镰刀不良原因：1.五金冲压毛边, 2.材料毛边模具无切边. 3.冲床深度不当. 4.冲件压伤模内在屑料,5.局部压料太深或压至部局损伤对策：1.研修下料刀口,2. 更换材料,模具加设切边装置, 3.重调冲床深度. 4.清理模具,解决跳屑, 5.检查并调整各位脱料及下模镶块高度尺寸损伤位研修, 6.采用整弯机构调整冲子断裂崩刃不良原因：1.跳屑,屑料阻塞,卡模等倒致,2.送料不当,切半料, 3.冲子强度不足.4.大小冲子相距太近,冲切时材料牵引引发小冲断.5. 冲子及下模局部过于尖角, 6.冲裁间隙偏小, 7.无五金冲压油或使用的五金冲压油挥发性较强.8.冲裁间隙不均,偏移,冲子,上模发生干涉,9.脱料镶件精度差或磨损,失去精密导向功能，10.模具导向不准,磨损,11.冲子,下模材质选用不当,硬度不当,12.导料件(销)磨损,13.垫片加设不当,引发冲子与下模断裂,对策：1.解决跳屑,屑料阻塞,,卡模等问题,2.注意送料,及时修剪料带,及时清理模具,3.修改设计,增加冲子整体强度,减短下模直刃部尺寸,注意冲子刃部端面修出斜度,细小部后切, 4.小冲子长度磨短大冲子一个料厚以上, 5.修改设计, 6.控制冲子下模加工精度或修改设计间隙,细小部位冲切间隙适当加大,7.调整五金冲压油滴油量或更换油种,8.松查各成形悠扬精度,并施以调整或更换,控制加工精度,9.研修或更换,10.更换导柱,导套,注意日常保养,11.更换使用材质使用合适硬度,12.修正,垫片数画量少,尽可使用权用钢垫.且垫在漏料垫块之下面.折弯变形尺寸变异不良原因： 1.导料销尺寸不准,磨损, 2.折弯导位部精度差,磨损,3. 折弯冲子,下模磨损(压损), 4.模具让位不足, 5.材料滑移,折弯冲子,下模无导位功能,折弯时未施以预压, 6.模具结构及设计尺寸不良,7.冲件毛边引发折弯不良, 8.折率位冲子,下模加设垫片较多,造成尺寸不稳定, 9.材料厚度尺寸不变异, 10.材料机械性能变异对策：1.更换导料销, 2.重新研磨或更换, 3.重新研磨或更换. 4.检查,修正, 5.修改设计,增设导位功能,增设预压功能, 6.修改设计尺寸,分解折弯,增加折弯整形等, 7.研修下料位刀口, 8.调整,采用整体钢垫, 9.换料,控制进料质量, 10.换料控制进料质量冲件高低(一模多件)不良原因：1.冲件毛边. 2.冲件有压伤,模内有屑料,3.冲子,下模(折弯位)压损或损伤.4.冲剪时翻料, 5.相关压料部位磨损压损, 6.相关撕切位撕切尺寸不一致,刀口磨损,7.相关易断位,预切深度不一致,冲子下模有磨损事崩刃, 8.相关打凸部位冲子及下模有崩刃事磨损较为晋重, 9.模具设计缺陷,对策：1.研修下料刀口,2.清理模具,解决屑料上浮问题, 3.重新研修或更换新件, 4.研修冲切刀口,调整或增设强压功能, 5.检查实施维护或更换, 6.维修或更换保证切的状况一致辞, 7.检查预切之冲子,下模状况实施维护或更换. 8.检查冲子,下模状况实施维修或更换, 9.修改设计加设高低调整事增设整形工位维护不当不良原因：1.模具无防呆功能组模时疏忽导致装反向,错位(指不同工位)等已经偏移过间隙之镶件未按原状复原对策：1.修改模具,增防呆功能,采用模具上作记号等方法,并在组模后对照料带作必要的检查,确认等特别提醒：东莞禾聚塑胶五金有限公司是珠三角最专业的精密五金冲压件/贴片LED支架厂家，有绝对的优势！。
正确认识品质常见五金不良
2、生锈后的锈迹掉入机器中，造成机器故障.
提高质量意识 铸就完美品质
28
常见五金不良
生锈
预防措施： 1、缩短物体裸露在空气中的时间. 2、防止部品与腐蚀性物质接触（如：手汗水、湿纸板） 3、仓库部品采用先进先出的原则来安排出货，对每季 度进行稽查部品的外观表面的变化. 4、对一切接触部品的人员必须戴手套，手指套防止直 接与部品接触.
部品一定要放入到管位。
易发生尺寸超差的工序：扎形工序、冲孔工序
提高质量意识 铸就完美品质
26
常见五金不良
2.7.生锈
定 义： 又称氧化，是指物体在高温高湿环境下，或受盐、碱
等腐蚀物质的影响，腐蚀物体外表面保护层，表层被
破坏，生成点状、块状、变色等不良现象.
图 片： 6LA39704断面 LM4292 及面生锈
漏工序不良影响：严重影响客户组装功能。
预防措施：1．在部品开啤时，现场应标挂样品/检查指导书指 引现场人员作业，并由现场管理员对其作业者进行岗前 培训。让作业员明确自己所加工的部品上、下工序的工 程流向。
提高质量意识 铸就完美品质
21
常见五金不良
漏工序
2．部品在加工时，一定要把加工前与加工后的部品明显分 开放在机台上，一个卡板上不要同时放已加工与未加工 部品的盛装箱。人离机后，要把机台的部品清理干净方 可。如：上洗手间、吃饭时间、修模等）
毛刺对客户组装操作有机能与安全的影响。
预防措施：
1、保证模具设计，治具上对其间隙作出科学合理的计算及装配. 2、购买合适的原材料。 3、作业员在开料时，对每张料涂上合适的冲压油，在冲孔工序，
对每生产5-10PCS对模具内涂上冲压油。
易发生披锋的工序：
冲压加工的五种不良案例处理
五金冲压加工的五种不良案例处理在生产过程中，各种因素会导致冲压模产出不良品，虽然不良案例属于少数，但生产环节中五金模具冲压加工无损耗才是我们的目标。
品质部对于不良品的及时处理也非常重要，关系到冲压件的交货周期和生产效率。
五种不良案例：尺寸不良、产品变形、产品压伤、攻牙不良、点焊不良。
因此，需要对冲压件的不良案例进行分析处理，提高品质把控效果。
以下是对五金模具冲压加工的五种不良案例分析：一、尺寸不良①原因：加工的模具定位不准确，间隙过大，前后工程定位偏差；闭模高度过高或气压过低，造成折弯角度不到位，尺寸大；材料厚度不对；其他问题。
②处理方法：使用加工件内孔定位；调整定位销与加工件的间隙；调整闭模高度或下模气压；使用设定的加工材料；逐站分析改善。
二、产品变形①原因：脱料不顺；模具调料位置不够；五金加工件碰壁变形；上下模具间隙过小，挤压变形；其他原因。
②处理方法：脱料弹力调整；加大逃位距离；检查输送装置并做出调整；调整模具间隙；逐站分析改善。
三、产品压伤①原因：五金材料表面不洁；送料机及模内有异物；模具跳废屑压伤；其他。
②处理方法：对材料表面进行清理擦拭；清理送料机异物、清理模内异物、模具退磁；调整刀口间隙；逐站分析改善。
四、攻牙不良①原因：牙攻粘有铁屑；牙攻缺损；牙攻杆转速及行程不协调；牙攻进入深度过浅或过深。
②处理方法：用攻牙油清理丝攻；定期更换攻牙；调整攻牙使之协调；调整攻牙行程。
五、点焊不良①原因：五金模具冲压加工材料导电性不佳；点焊表面有碳化现象；工作参数设定不佳。
②处理方法：用砂纸去除镀锌层或更换加工材料；用砂纸擦拭；调整参数，加高点焊点。
经典五金常见不良分析汇总
深圳西卡姆同位素有限公司
常见不良分析汇总
（2017年8月修编）
品管部培训教材
1
深圳西卡姆同位素有限公司
一个理念
产品的质量是设计、开发和生产 出来的，质量是在检验之前已经存在 。
同时在工序能力不稳定的情况下 ，产品质量又是检验控制出来的。
深圳西卡姆同位素有限公司
品质控制的首要任务
1、风险意识—风险就是不知道； 2、品质意识—第一次就做好； 3、执行力—责任。
其不良影响：
毛刺对后工序加工影响、装配组立与安全的影响。
品管部培训教材
26
深圳西卡姆同位素有限公司
预防措施：
1、保证模具设计，治具上对其间隙作出科学合理的计算及装配. 2、购买合适的原材料. 3、作业员工在开料时，可对每张料涂上合适的冲压油，在冲孔、
落料工序，对对模具内加一定的冲压油. 4、模具/夹具使用硬度强的模材。增加模具使用寿命。 5、生产技工牢固锁模块、调整机台行程参数并牢固螺母。
B 观察角度：被检测面与视线在45度范围内旋转左右转动15 度范围。
C 观察距离：人眼和被测物体表面距离为300-350㎜。 D 观察时间：≤10S E 视力：祼视或矫正视力在1.0以上且无色盲。
在此条件下，目测可见的不良现象认为是缺陷。
品管部培训教材
5
深圳西卡姆同位素有限公司
缺陷分级定义
A 严重缺陷/CRITICAL：有可能对使用者造成伤害或 有安全隐患的缺陷，造成产品不能使用缺陷或不符合产 品出厂配置要求的缺陷或严重影响主要性能指标，功能 不能实现的缺陷（漏工序、少装配件等）
易发生鼓包的工序：
冲压工序， 合金工序、 抛光工序、
品管部培训教材
24
深圳西卡姆同位素有限公司
常见不良分析汇总
（2017年8月修编）
品管部培训教材
1
深圳西卡姆同位素有限公司
一个理念
产品的质量是设计、开发和生产 出来的，质量是在检验之前已经存在 。
同时在工序能力不稳定的情况下 ，产品质量又是检验控制出来的。
深圳西卡姆同位素有限公司
品质控制的首要任务
1、风险意识—风险就是不知道； 2、品质意识—第一次就做好； 3、执行力—责任。
其不良影响：
毛刺对后工序加工影响、装配组立与安全的影响。
品管部培训教材
26
深圳西卡姆同位素有限公司
预防措施：
1、保证模具设计，治具上对其间隙作出科学合理的计算及装配. 2、购买合适的原材料. 3、作业员工在开料时，可对每张料涂上合适的冲压油，在冲孔、
落料工序，对对模具内加一定的冲压油. 4、模具/夹具使用硬度强的模材。增加模具使用寿命。 5、生产技工牢固锁模块、调整机台行程参数并牢固螺母。
B 观察角度：被检测面与视线在45度范围内旋转左右转动15 度范围。
C 观察距离：人眼和被测物体表面距离为300-350㎜。 D 观察时间：≤10S E 视力：祼视或矫正视力在1.0以上且无色盲。
在此条件下，目测可见的不良现象认为是缺陷。
品管部培训教材
5
深圳西卡姆同位素有限公司
缺陷分级定义
A 严重缺陷/CRITICAL：有可能对使用者造成伤害或 有安全隐患的缺陷，造成产品不能使用缺陷或不符合产 品出厂配置要求的缺陷或严重影响主要性能指标，功能 不能实现的缺陷（漏工序、少装配件等）
易发生鼓包的工序：
冲压工序， 合金工序、 抛光工序、
品管部培训教材
24
