GPRSCDMA无线数传(DTU)
wEwaws.tthcemeengtalTleeryc.chom.
与无线数传（DTU）相关概念
❖ 二、数据中心 ▪ 数据中心是指对下位机回传的信息进行采集、 汇总和处理，并对下位机进行一定控制和管理 的上位机系统，他包括完整的计算机硬件设备 和特定的完整软件功能。
❖ 三、透明传输 ▪ 透明传输就是对IP包不作任何操作和改变，只 是简单的发送过程。通俗的讲就是，透明传输 时，数据在发送前和发送后的格式、内容都不 发生变化，远端数据中心接收的数据与现场采 集的数据是一样的，数据在传输过程中不发生 变化。
wEwaws.tthcemeengtalTleeryc.chom.
DTU与无线Modem的区别
硬件组成 软件组成 外围设备
接口 易用度 特色功能
无线Modem
DTU
无线处理器+射频
数据处理器+无线Modem
无线协议栈+AT指令控制
TCP/IP协议栈+数据透明传输
计算机、工控机
数据采集器、低端串口设备
但除正常传输的数据外，网络上经常会有一些其他主机发来的 数据，例如目的端口是445这样的UDP包，这些数据包不是 DTU或者数据中心发送的，是一些垃圾数据，这是DTU终端或 者数据中心不能控制的了。
wEwaws.tthcemeengtalTleeryc.chom.
DTU工作过程
初始化
搜寻无线网络
拨号上网
RS232
RS232/RS485/RS422，网口难，需熟悉AT指令 无容易，无需关心如何拨号
网络优化、掉线重拨机制、网络状态检 测、多数据中心模式等
wEwaws.tthcemeengtalTleeryc.chom.
DTU与有线数据通信的比较
与无线数传（DTU）相关概念
❖ 二、数据中心 ▪ 数据中心是指对下位机回传的信息进行采集、 汇总和处理，并对下位机进行一定控制和管理 的上位机系统，他包括完整的计算机硬件设备 和特定的完整软件功能。
❖ 三、透明传输 ▪ 透明传输就是对IP包不作任何操作和改变，只 是简单的发送过程。通俗的讲就是，透明传输 时，数据在发送前和发送后的格式、内容都不 发生变化，远端数据中心接收的数据与现场采 集的数据是一样的，数据在传输过程中不发生 变化。
wEwaws.tthcemeengtalTleeryc.chom.
DTU与无线Modem的区别
硬件组成 软件组成 外围设备
接口 易用度 特色功能
无线Modem
DTU
无线处理器+射频
数据处理器+无线Modem
无线协议栈+AT指令控制
TCP/IP协议栈+数据透明传输
计算机、工控机
数据采集器、低端串口设备
但除正常传输的数据外，网络上经常会有一些其他主机发来的 数据，例如目的端口是445这样的UDP包，这些数据包不是 DTU或者数据中心发送的，是一些垃圾数据，这是DTU终端或 者数据中心不能控制的了。
wEwaws.tthcemeengtalTleeryc.chom.
DTU工作过程
初始化
搜寻无线网络
拨号上网
RS232
RS232/RS485/RS422，网口难，需熟悉AT指令 无容易，无需关心如何拨号
网络优化、掉线重拨机制、网络状态检 测、多数据中心模式等
wEwaws.tthcemeengtalTleeryc.chom.
DTU与有线数据通信的比较
【免费下载】GPRS DTU使用手册
第三页，共十三页
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根通保据过护生管高产线中工敷资艺设料高技试中术卷资，配料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内 纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
《GPRS业务介绍》课件
数据加密
为了保护用户数据的安全，GPRS使用加密技术 对数据进行加密和解密。
移动应用开发
各种移动应用开发技术和平台，如Java和.NET， 支持开发适用于GPRS的应用程序。
GPRS的发展趋势
1
5G技术的引入
未来，5G技术将为GPRS带来更高的速度、更低的延迟和更大的容量。
2
物联网应用
GPRS在物联网中扮演重要角色，连接各类智能设备，推动物联网应用的发展。
• 高速数据传输 • 灵活性和可扩展性 • 低成本和高效率
劣势
• 网络覆盖受限 • 安全性和隐私问题 • 带宽和容量限制
GPRS的相关技术
2G GSM
作为GPRS的基础网络，GSM提供移动通信能力， 支持GPRS的数据传输。
IP协议
互联网协议（IP）是GPRS数据传输的基础，使 数据能够在网络中进行分组交换。
移动办公
通过GPRS，用户可以随时随地访 问电子邮件、文件和企业应用程 序，实现移动办公和远程工作。
移动支付
GPRS为移动支付提供了安全可靠 的通信渠道，让用户能够方便地 进行在线支付和交易。
智能家居
GPRS连接智能家居设备，实现远 程控制和监控，提供更智能便捷 的家居体验。
GPRS的优势和劣势
优势
3
增强的安全性
随着技术的进步，GPRS将提升数据安全性和用户隐私保护，减少安全风险。
GPRS的未来展望
智慧城市
GPRS在智慧城市建设中将发挥重 要作用，推动城市管理和服务的 智能化和高效化。
无人机配送
使用GPRS技术，无人机配送将更 加普及，提供快速和准确的物流 服务。
人工智能整合
Gห้องสมุดไป่ตู้RS将与人工智能相结合，实现 更智能和自动化的应用，提升用 户体验和服务质量。
中国移动GPRS无线优化专业培训资料(ppt 113页)
However, as the traffic is transported over the network, traffic behaviour within the network will depend on the network implementation and configuration
Service Telephony: WWW: FTP: Email (download): SMS:
Example of Burst Active talk spurt HTTP objects in a WWW page download Transfer of a file between server client A file containing single email with MIME encoded attachments One text message
Bursts described by: • Burst Size/Duration () • Inter-burst time (T)
Example: Application <-> Protocols Interaction
As the application interacts with different protocols in the network implementation, application traffic becomes packets.
中国移动GPRS无线优化课题交流会
Solution Center GTSS China Motorola
1. GPRS业务模型分析
Motorola USTM View of User Services
USTM considers service activity from the GPRS/UMTS user’s point of view: (USTM stands for Unified Simple Traffic Models)
Service Telephony: WWW: FTP: Email (download): SMS:
Example of Burst Active talk spurt HTTP objects in a WWW page download Transfer of a file between server client A file containing single email with MIME encoded attachments One text message
Bursts described by: • Burst Size/Duration () • Inter-burst time (T)
Example: Application <-> Protocols Interaction
As the application interacts with different protocols in the network implementation, application traffic becomes packets.
中国移动GPRS无线优化课题交流会
Solution Center GTSS China Motorola
1. GPRS业务模型分析
Motorola USTM View of User Services
USTM considers service activity from the GPRS/UMTS user’s point of view: (USTM stands for Unified Simple Traffic Models)
GPRS数据传输模块、透明数据传输模块DTU
GPRS 数据传输模块、透明数据传输模块DTU
GPRS 数据传输模块是基于GPRS/CDMA 网络研发的数据通讯产品， 实现子站现场设备和监控中心的远程数据通信。
GPRS 数据传输模块广泛用于水利、石油、热力、环保、电力等行业。
GPRS 数据传输模块、透明数据传输模块DTU DATA-6108
功能
l 通信功能：支持GPRS 和短消息方式传输数据；支持最多与5个中心进行数据通信。
l 采集功能：采集串口设备数据，如串口仪表、采集器、PLC 等。
l 远程管理功能：DATA-6108支持远程参数设置、程序升级。
特点
l 尺寸小巧，安装简便
l 弹出式卡槽设计，安装SIM 卡无需打开设备外壳。
l 工业级设计，适用室外恶劣环境。
l 内置看门狗，不死机、不掉线。
l DATA-6108支持数据透明传输。
l 支持域名解析功能。
技术参数
l 串口配置：1路RS485、2路RS232、1路GPRS 通信；
l 数据格式：8 位数据位，停止位（1、2）可设定，校验位（奇、偶、无）可设定。
l 波 特 率：1200、2400、4800、9600、19200、38400、57600（Bit/S ）可选。
l通信误码：≤10-6。
l供电电源：10V～30V DC。
l工作环境：温度：-40～+85℃；湿度：≤95%。
l安装方式：导轨式。
l外形尺寸：100×65×25.4mm（含导轨尺寸）。

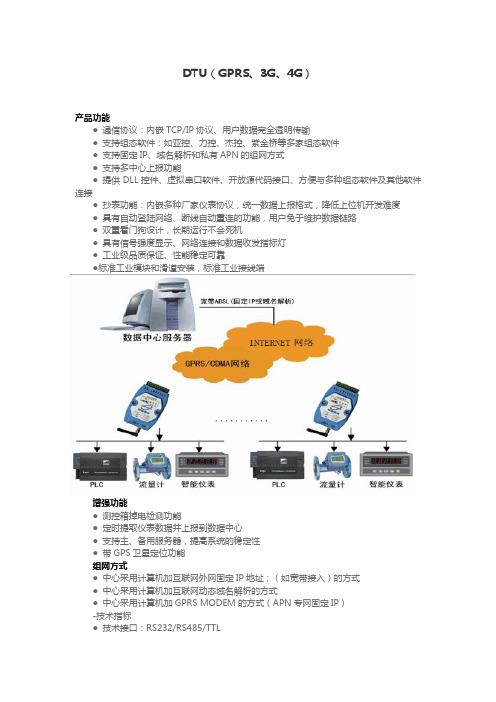

透传DTU(GPRS、3G、4G)
DTU（GPRS、3G、4G）产品功能●通信协议：内嵌TCP/IP协议、用户数据完全透明传输●支持组态软件：如亚控、力控、杰控、紫金桥等多家组态软件●支持固定IP、域名解析和私有APN的组网方式●支持多中心上报功能●提供DLL控件、虚拟串口软件、开放源代码接口、方便与多种组态软件及其他软件连接●抄表功能：内嵌多种厂家仪表协议，统一数据上报格式，降低上位机开发难度●具有自动登陆网络、断线自动重连的功能，用户免于维护数据链路●双重看门狗设计，长期运行不会死机●具有信号强度显示、网络连接和数据收发指标灯●工业级品质保证、性能稳定可靠●标准工业模块和滑道安装，标准工业接线端增强功能●测控箱掉电检测功能●定时提取仪表数据并上报到数据中心●支持主、备用服务器，提高系统的稳定性●带GPS卫星定位功能组网方式●中心采用计算机加互联网外网固定IP地址；（如宽带接入）的方式●中心采用计算机加互联网动态域名解析的方式●中心采用计算机加GPRS MODEM的方式（APN专网固定IP）-技术指标●技术接口：RS232/RS485/TTL●波特率：300～19200bps●GPRS：Multi-slot CLASS10,CLASS B●频率：900/1800/1900 MHz频段●射频输出接口阻抗：50Ω●供电方式：市电220V、太阳能供电；电池组供电●电压范围：DC+5V～+24V●工作电流：DC+12V 待机<20mA、发射<150mA●工作环境：温度：-40～80℃；湿度：≤95%无凝露●天线：3米吸盘天线-产品选型产品名称产品型号说明GPRS DTU（3G）LDG6000联通网络CDMA DTU（3G）LDC6000电信网络。
GPRS DTUDTU
1. GPRS DTU (Data Terminal unit)全称数据传输单元，是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。
GPRS DTU就是用GPRS 网络来传输数据的设备，它采用工业级嵌入式处理器，内嵌TCP/IP协议栈。
为用户提供高速，稳定可靠，数据终端永远在线，多种协议转换的虚拟专用网络。
无线参数1. 支持EGSM900/GSM1800MHz双频，800/900/1800/1900MHz四频可选2. GPRS multi-slot class 103. 编码方案：CS1~CS44. 符合SMG31bis技术规范5. Compliant to GSM phase 2/2+6. 支持数据、语音、短信和传真硬件系统1. CPU：工业级嵌入式处理器2. 接口：UART：1个RS232串口串口速率： 300bps ~ 115200bps数据位支持： 8位或7位奇偶校验位：无或奇数校验或偶数校验停止位： 1位或2位软件功能1. TCP/UDP透明数据传输；支持多种工作模式，心跳包技术2. 智能防掉线，支持在线检测，在线维持，掉线自动重拨，确保设备永远在线3. 支持虚拟数据专用网（APN/VPDN）4. 支持数据中心动态域名和IP地址访问5. 支持DNS动态获取，防止DNS服务器异常导致的设备当机6. 支持双数据中心备份7. 可以用做普通拨号MODEM8. 支持远程配置，远程控制9. 通过串口软件升级典型应用1. 电力监控2. 油田监测3. 远程抄表4. 路灯监控5. 环境监测6. 气象监测7. 水利监测8. 热网监测9. 电表监测10. 机房监控11. 交通指示12. 煤炭监控13. 地震监测14. 车辆诱导15. 供水监控16. 高速公路监测17. 噪声实时监控18. 环保重点污染源监控19. 供水管网实时传输监控20. 电力配网自动化遥控系统21. 各类国内外带串口或485接口的PLC，RTU实现无线数据传输等2. GPRS环保数据采集系统应用方案选择GPRS DTU的原因及实现原理：在环保系统中，常常需要对众多的污染排放点进行实时监测，大部分监测数据需要实时发送到管理中心的后端服务器进行处理。
宏电DTU培训PPT
7工业遥信遥测遥控电信行业无人值守站机房监控和远程维护如移动基站微波光纤中继站等城市配电网自动化系统与抄表数据传输高压供电设备监测自来水煤气管道闸门泵站与水厂监控供热系统实时监控和维护环境保护系统数据采集三防与水文监测人民防空警报设备监测气象数据采集其他无人值守如仓库办公楼等监控connectingthingsdtu培训2021年7月20日page
2014年6月5日
DTU培训
Page: 10
公网固定IP接入
Connecting Machine Connecting Things
数据中心固定IP连接：端口映射
服务器(路由器) 公网固定IP Internet FTP WWW 客户端 Telnet GPRS/CDMA 服务器(路由器) 内网IP: 192.168.0.1 公网 内网
深圳宏电DTU产品培训
Connecting Things
2014年6月5日
提 纲
Connecting Things
DTU的产品介绍 DTU的配置及参数说明 DTU的调试 DTU的常见问题及处理 Qusetion ?
2014年6月5日
DTU培训
Page: 2
DTU产品介绍
Connecting Things
数据中心 连接时向域名服务器注册数 据中心的IP地址。 DTU 向域名服务器注册获取数据 中心的IP地址； 获得数据中心IP地址后与数 据中心建立数据通道。
域名认证服务器
可采用商用服务器，如：
； 可采用宏电公司服务器； 可采用用户自己的服务器。
DTU培训
2014年6月5日
DTU硬件组成 DTU 硬件组成部分主要包括CPU控制模块、无线通讯模块以及电源模块 DTU 优点 组网迅速灵活，建设周期短、成本低； 网络覆盖范围广； 安全保密性能好； 链路支持永远在线、按流量计费、用户使用成本低；
2014年6月5日
DTU培训
Page: 10
公网固定IP接入
Connecting Machine Connecting Things
数据中心固定IP连接：端口映射
服务器(路由器) 公网固定IP Internet FTP WWW 客户端 Telnet GPRS/CDMA 服务器(路由器) 内网IP: 192.168.0.1 公网 内网
深圳宏电DTU产品培训
Connecting Things
2014年6月5日
提 纲
Connecting Things
DTU的产品介绍 DTU的配置及参数说明 DTU的调试 DTU的常见问题及处理 Qusetion ?
2014年6月5日
DTU培训
Page: 2
DTU产品介绍
Connecting Things
数据中心 连接时向域名服务器注册数 据中心的IP地址。 DTU 向域名服务器注册获取数据 中心的IP地址； 获得数据中心IP地址后与数 据中心建立数据通道。
域名认证服务器
可采用商用服务器，如：
； 可采用宏电公司服务器； 可采用用户自己的服务器。
DTU培训
2014年6月5日
DTU硬件组成 DTU 硬件组成部分主要包括CPU控制模块、无线通讯模块以及电源模块 DTU 优点 组网迅速灵活，建设周期短、成本低； 网络覆盖范围广； 安全保密性能好； 链路支持永远在线、按流量计费、用户使用成本低；
GPRS DTU远程控制原理图
GPRS DTU 控制原理
无线路由器 TPLINK or Apple Airport
RS232 接口 模块 DTU REMOTE CONTROL PRINCIPLE
INNOVATION FREE PEOPLE
GPRS DTU远程控制原理
IISFREE
智能控制箱 2 GPRS DTU 模块
Wi-Fi 2.4GHz
因特网
INTERNET
网关
4路自锁负载 反馈型模块
控制及 监测
控制及 监测
WIFI或者3G
远程控制各个区域 的灯光，并监测各 个回路的电流值。 远程控制各个区域 的灯光，并监测各 个回路的电流值。 控制
智能控制箱 30
DATE
REVISIONS
No. A B DESCRIPTI ON
13/3/31 13/3/31
GPRS DTU 模块 RS232 接口 模块 电源模块
控制
网关
4路自锁负载 反馈型模块
SCALE：A3
平板电脑
智能手机
PROJECT NO：
DRA WN BY： DATE：Dece mber 11, 2013 SHEET：1 of 1
THE GPRS DTU REMOTE CONTROL PRINCIPLE
GPRS
GPRS DTU 模块 RS232 接口 模块
智能控制箱 1
智能控制箱
广州总部服务 器数据中心 GPRS DTU 模块
时钟模块
电源模块
控制面板
RS232 接口 模块 网关
因特网
GPRS
网关
4路自锁负载 反馈型模块
电源模块
《GPRS基本原理》PPT课件
LLC
提供移动台和SGSN之间可靠保密的逻辑链路，该层独立于下层无线接口协 议，LLC层有确认模式和非确认模式两种转发模式。
SNDCP
承担了在网络层和底层之间映射和压缩以及分段，排序和复用，属于网络层 协议。主要功能有：复用多个PDP；压缩/解压缩用户数据和协议控制信息；
将网络协议数据单元（N-PDU）分割成逻辑链路控制协议数据单元（LLPDU），或是反向重装。
供的业务。
GPRS数据传输平台
GPRS网络概述
NS
NS属于传输BSSGP协议数据单元。它建立在BSS和SGSN之间帧中继连接的 基础之上，并且可以穿越帧中继交换节点网络。
BSSGP
在下行链路中，由SGSN向BSS提供实现RLC/MAC功能所需的无线信息；在 上行链路中，由BSS向SGSN提供从RLC/MAC得到的无线信息，并使两个不
原有短消息信息源可以共享
可以由运营者来选择优先通过MSC还是SGSN来传送SMS
GPRS网络接口
MSC/VLR
GPRS网络概述
HLR SS7
A Gs Gr Gi
BTS
Abis
BSC PCU
Gb
SGSN
Gn
IP Network
GGSN
Gn
Um
MS
Gn
GPRS Backbone
BG
Gp
SGSN
Gn
GPRS网络概述
IP/X.25
GTP
UDP/TCP
RLC
RLC MAC GSM RF Um MS BSS/PCU MAC GSM RF BSSGP Network Service L1 bis Gb
BSSGP
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
演讲人：XXXXXX 时 间：XX年XX月XX日
You Know, The More Powerful You Will Be
结束语
当你尽了自己的最大努力时，失败也是伟大的 ，所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
设备上线逻辑
• TCP连接
– 设备进行网络注册（获取IP） – TCP协议握手接连（可观察相关指示灯以判断是否已连接） – 设备数据发送心跳给远程平台 – 远程平台应答心跳回应 – 设备上线
设备上线逻辑
• UDP连接
– 设备进行网络注册（获取IP）
– 设备数据发送心跳给远程平台 – 远程平台应答心跳回应 – 设备上线
设备下线逻辑
– 设备数据发送心跳给远程平台 – 接收远程平台应答心跳回应超时 – 设备下线
设备与DTU模块正常通信条件
• 连接线正确无误 • 设备相应的串口测试正常 • 设备上与模块连接的串口的波特率与模块的波特率一致
学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
DTU模块Байду номын сангаас解
DTU描述
• DTU (Data Transfer unit)全称数据传输单 元，是专门用于将串 口数据转换为IP数据 或将IP数据转换为串 口数据通过无线通信 网络进行传送的无线 终端设备。
DTU基本参数
• 远程服务器ip(域名)地址 • 远程服务器端口 • 通信协议（TCP or UDP） • DTU模块通信波特率
DTU模块连接远程平台 直接相关条件
• 模块的“远程服务器ip(域名)地址”、“远程服务器端口”、“通信 协议（TCP or UDP）”参数必须正确无误
• 服务器端已启动相应端口及监听协议 • 模块硬件正常，如SMI卡已插入、天线安装正确、SMI卡已开通流量
功能且未被停机、SMI与模块类型匹配（CDMA型号的模块对应电信 的卡，GPRS类型的对应移动或联通）。
You Know, The More Powerful You Will Be
结束语
当你尽了自己的最大努力时，失败也是伟大的 ，所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
设备上线逻辑
• TCP连接
– 设备进行网络注册（获取IP） – TCP协议握手接连（可观察相关指示灯以判断是否已连接） – 设备数据发送心跳给远程平台 – 远程平台应答心跳回应 – 设备上线
设备上线逻辑
• UDP连接
– 设备进行网络注册（获取IP）
– 设备数据发送心跳给远程平台 – 远程平台应答心跳回应 – 设备上线
设备下线逻辑
– 设备数据发送心跳给远程平台 – 接收远程平台应答心跳回应超时 – 设备下线
设备与DTU模块正常通信条件
• 连接线正确无误 • 设备相应的串口测试正常 • 设备上与模块连接的串口的波特率与模块的波特率一致
学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
DTU模块Байду номын сангаас解
DTU描述
• DTU (Data Transfer unit)全称数据传输单 元，是专门用于将串 口数据转换为IP数据 或将IP数据转换为串 口数据通过无线通信 网络进行传送的无线 终端设备。
DTU基本参数
• 远程服务器ip(域名)地址 • 远程服务器端口 • 通信协议（TCP or UDP） • DTU模块通信波特率
DTU模块连接远程平台 直接相关条件
• 模块的“远程服务器ip(域名)地址”、“远程服务器端口”、“通信 协议（TCP or UDP）”参数必须正确无误
• 服务器端已启动相应端口及监听协议 • 模块硬件正常，如SMI卡已插入、天线安装正确、SMI卡已开通流量
功能且未被停机、SMI与模块类型匹配（CDMA型号的模块对应电信 的卡，GPRS类型的对应移动或联通）。
