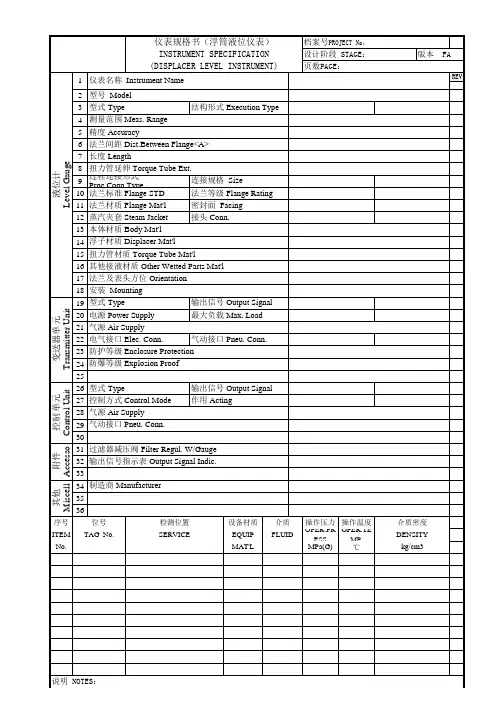

浮筒液位计规格书

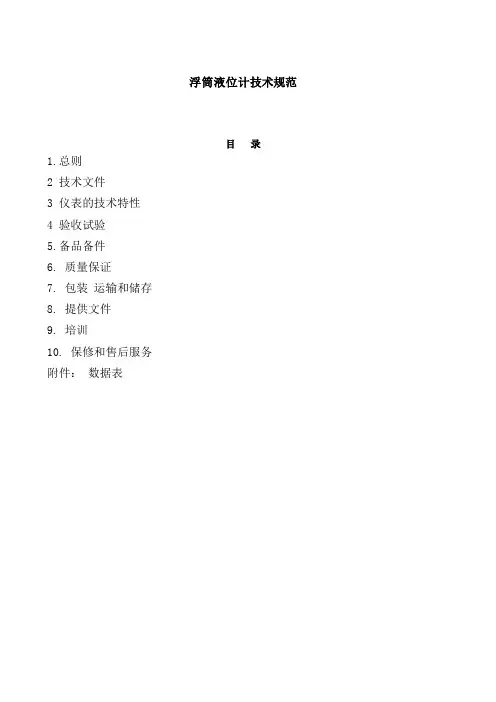

浮筒液位计技术规范目录1.总则2 技术文件3 仪表的技术特性4 验收试验5.备品备件6. 质量保证7. 包装运输和储存8. 提供文件9. 培训10. 保修和售后服务附件：数据表1、总则应当满足或超过所有适用的最新版规范、规定和标准的要求，除非本技术规定规定了其它替代规范、规定和标准。

如果有不止一个适用于同等条件的规范、规定和标准，则应遵循最严格的适用规范、规定和标准。

本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

本技术规格书指定产品应遵循的规范和标准主要包括但不仅仅限于以下所列范围：GB 3100-1993 国际单位制及其应用GB 3101-1993 有关量、单位和符号的一般原则GB 13283-1991 工业过程测量和控制用检测仪表和显示仪表准确度等级GB 50183-2004 石油天然气工程设计防火规范GB 50058-1992 爆炸和火灾危险环境电力装置设计规范GB 3836.1-2000 爆炸性气体环境用电气设备第一部分：通用要求GB 3836.2-2000 爆炸性气体环境用电气设备第二部分：隔爆型“d”GB 3836.4-2000 爆炸性气体环境用电气设备第四部分：本质安全型“i”GB 4208-1993 外壳防护等级的分类GB 4943-2001 数字处理设备的安全DIN60079-14 爆炸性气体环境IEC60060-1-2010 高压试验技术2、技术文件1）设计条件与环境条件(由买方提供）3、仪表的技术特性3．1浮筒液位计技术要求浮筒液位计具有如下技术特性，但不限于此：1）、能利用HART通讯协议实现智能化2）、灵敏度高能反应过程的微小变化3）、须工作可靠、维护量小、准确度高、寿命长4）、应用面广，适用性强5）、报警跳线：对过程变量测量不准确故障的自我诊断、6）本安型：ExiaⅡCT6 隔爆型：ExdⅡCT6 粉尘防爆型：DIP DT T113；防护IP657）、要供货商提供相应的MTBF(平均无故障时间)技术文件和相应的业绩3.2浮筒液位计技术指标:1）、电源：DC24V2）、仪表使用环境温度:-40℃～+80℃湿度:0～95%3）、测量精度： 1.5级、2.0级4）、转子流量计必须垂直安装在无振动的管道上。

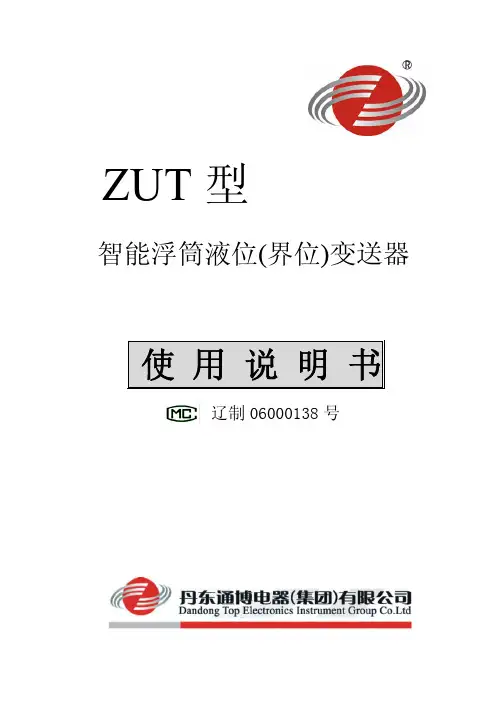

ZUT 型智能浮筒液位(界位)变送器使 用 说 明 书辽制06000138号★ 概 述ZUT型智能液位（界位）变送器是我公司研制开发的智能型仪表之一，是模拟、数字与微处理器相结合的产品。

是将模拟电压信号转换成4～20mA两线制电流输出信号，且加载HART 协议通讯的智能变送器。

可广泛用于对介质的液位、界位、密度等的测量。

变送器采用DC24V 供电，还具有高精度，低漂移，抗干扰能力强等特点。

由于采用了HART总线技术，因此，可以实现对仪表的远程组态、监测、维护、及校准等功能。

可构成生产过程测量、监督管理系统。

具有现代流行壳体的设计，造型美观且各工作腔室隔离，且方便可靠静压调整装置等。

并已申报两项专利保护。

外观设计专利号为：99321507.6 ；静压调整实用新型专利号为：99233728.9 。

★ 主要性能及技术指标1.性能. 设置各种变量：现场磁开关、手持器和调试软件来设置。

. 液晶显示：显示有关变量信息。

. 读过程变量： 两线制4～20mA电流输出加载HART协议通讯。

. 读取和诊断信息：超出量程报警及各种故障诊断且具有防震防磁干扰强等特点。

. 具有零点和满度校准功能，且表头在于测量室安装面圆周上可旋转角度安装。

. 零点和量程调整互不影响。

. 防护等级：IP65。

2.技术指标. 工作电压：12～36V DC. 电源引入口：M20X1.5. 负载电阻：≤600Ω. 公称压力：2.5，4.0， 6.3Mpa. 精度：0.5%FS或1.0%FS12. 工作温度：≤100℃（无散热片）； ≤400℃ （带散热器）. 工作环境温度：-40℃～70℃. 阻尼时间选择：0～32秒3 防爆形式、防爆标志、防爆证号。

防爆形式防爆标志 防爆证号 本质安全型ExiaⅡCT1～T4 GYB056194 测量范围及对被测介质密度要求 测量内容测量范围（mm） 被测介质密度 液 位300、500、 600、800、1000、1500、2000、2500 密度0.3-1.3g/cm 3 界 位500、600、800、1000、1500、2000、2500密度差≥0.1 g/cm 3密 度 （同界位） 密度差≥0.1 g/cm 3★ 工作原理1.结构传动原理图杠杆的末端吊有浮筒，浮筒随介质的浮力F 变化而升降，这个浮作用在杠杆1上，杠杆1在该力的作用下，以轴封膜片为支点而偏转（轴封膜片一方面作为杠杆的支点，另一方面起密封作用）。

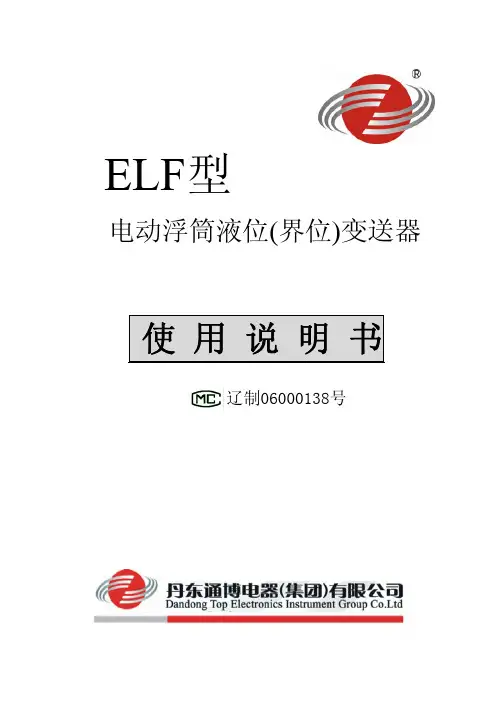

ELF 型电动浮筒液位(界位)变送器使 用 说 明 书辽制06000138号概述ELF型电动浮筒变送器是我公司UTD型电动浮筒变送器的改进产品，其变送器部分仍采用杠杆原理和测应力的方法，直接测量内筒在液体中所受的浮力，经高精度的应变式双孔悬臂梁力传感器获取与物位变化一致的测量信号，此信号经专用电路转换成 4～20mA的标准信号输出。

表头采用具有现代流行壳体的设计，风格独特、造型美观且各工作腔室隔离，安全可靠。

并在 UTD的基础上增加了静压调整装置，调整精密、技术创新。

大大地提高了仪表的精度和稳定性。

以上两项技术已获国家专利保护。

外观设计专利号为：99321507.6。

静压调整实用新型专利号为：99223728.9 。

主要技术参数z工作电压 24V DCz输出信号 4～20mA DCz负载电阻 ≤750 Ωz测量精度 1.0 ％z公称压力 2.5, 4.0, 6.3MPaz环境温度 -40～70℃z工作温度 ≤100℃(无散热片)≤400℃(带散热片)z接液材质 测量室 碳钢或304其 余 304z电源引入装置 M20×1.5z法兰标准 JB/T 82.2-94z阻 尼 时 间 0.2～1.67秒z防 护 等 级 IP65z配用安全栅型号 见附表z防爆型式、防爆标志、防爆证号防爆形式 防爆标志 防爆合格证号本质安全型 ExiaⅡCT4 GYB 99272测量范围及对被测介质的密度要求测量内容 测量范围 被测介质密度及密度差液位300、500、600、800、1000、1500、2000、2500密 度≥0.4g/cm3界位 500、600、800、1000、1500、2000、2500密度差≥0.1g/cm3密度 （同界位） 密度差≥0.1g/cm31变送器型号的命名方法伴热接口形式 量程 介质密度 被测介质温度 测量室接液材质 防爆形式 公称压力 安装形式 测量内容工作原理(见图1)杠杆的末端吊有浮筒，浮筒随介质的浮力F1变化而升降，这个浮力作用在杠杆1上，使杠杆系统以轴封膜片为支点而产生微小偏转（轴封膜片一方面作为杠杆的支点，另一方面起密封作用）。

大生液位计说明书2012智能浮筒液位计智能浮筒液位计一、产品概述智能浮筒液位计依据力平衡原理，在早期浮筒液位计的基础上采用最新的传感结构，使传感器与杠杆机构合二为一，可直接测量浮筒在液体中所受的浮力，很好地解决了静压的影响。

本仪表具有耐高温、耐高压的突出特点，为解决高温高压容器内的液位测量提供了良好的方法，并且该仪表具有精度高、可靠性好、调整方便、测量范围广、经久耐用、性能价格比高等优点。

适合工艺流程中敞口或带压容器内的液位、界位、密度的连续测量，广泛应用于石油、化工、电力、食品、水利、冶金、热力、水泥和污水处理等行业。

该仪表符合二线制4~20mA传输协议，并有本安型、隔爆型、液晶指示型、电池型、Hart 型以及多种安装形式，为用户提供了非常广阔的选择空间。

另外高质量的电路及传感系统，保证了在各种应用场所的优良性能。

二、主要特点1，三行液晶数字显示2，耐高温高压、抗振性能好、质量稳定、性能可靠。

3，采用系列化设计，多种安装方式，实用面广，可装于各种储灌和过程罐，各种常压罐和压力容器。

4，智能化结构设计，具有参数设定、标校及故障提示功能。

5，标准的二线制4~20mA输出，无需专用二次仪表，并可与计算机连接。

6，具有温度补偿和软件修正功能。

7，具有去零功能及中间点标校功能。

三、结构原理1、结构智能浮筒液位计由浮筒、指示器、传感器三部分组成，如图一所示：（1）液晶指示器（2）传感器（3）浮筒①②③2、工作原理当浮筒受到液体向上浮力F后通过浮力杆将浮力F作用到传感器上，传感器电压输出：即：V ∝ F因为浮筒浸没液体的高度与所受到的浮力成正比，因此，浮力的变化通过传感器电压输出就变换成对应的液体高度，并通过A/D→CPU→D/A转换成标准的4~20mA电流输出，如下图所示：四、技术参数测量范围：0.3~6m(特殊尺寸可订购)精度等级：1.0 、 0.5（特殊型）输出信号：4~20mA DC二线制，可带HART协议供电电源：标准型：24VDC二线制4~20mA(12VDC-32VDC)电池型：3.6V@19AH锂电池，可连续使用壹年公称压力：最大16MPa(特殊规格可订购)环境温度：—40℃~+85℃（液晶不会损坏）液晶正常工作—30℃~+80℃介质温度：常温—40℃ ~100 ℃（无散热片）高温100℃ ~200 ℃（带散热片）超高温200 ~450 （带散热片及夹套装置）介质密度：液位p≥0.4g/cm3界位p1-p2≥0.1g/cm3接液材质：测量室为碳钢或1Cr18Ni9Ti其余为1Cr18Ni9Ti外客材质：铸铝连接法兰：内浮筒DN30 PN4.0法兰标准DIN2501外浮筒侧法兰DN50 PN4.0主体法兰DN50 PN4.0 法兰标准DIN2501特殊型：由用户选择电缆接口：隔爆型为1/2NPT内螺纹，其它M20*1.5内螺纹液晶显示：主屏液位显示数值范围：0-50000(可带小数点)付屏百分比显示保留一位小数防爆标志：本安型ia‖CT5 隔爆型 d‖BT6防护等级：IP65负载特性：Rlmax=50*(电源电压-12) Ω =600Ω @24V五、安装与外形尺寸1、内浮筒的安装将下吊杆旋入上吊杆的吊环中。

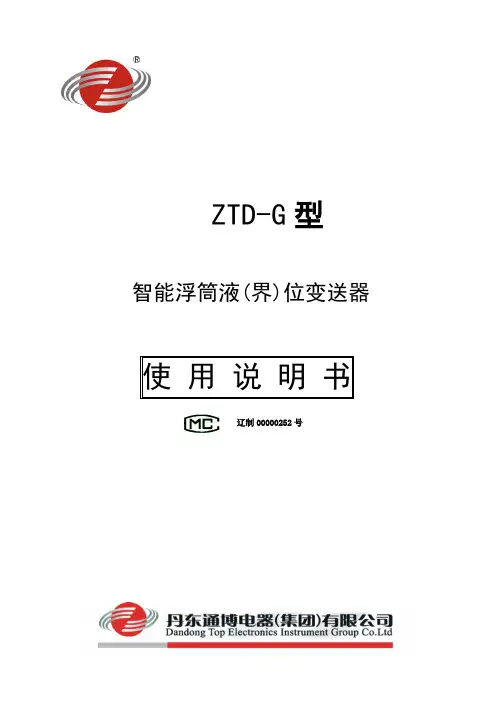

ZTD-G型智能浮筒液(界)位变送器使用说明书辽制00000252号1 前言非常感谢您选择丹东通博电器（集团）有限公司的产品。

使用前请仔细阅读使用说明书，特别是与防爆相关的环境温度等各项要求。

2 概述a) 本产品执行标准代号：GB／T13969-2007浮筒式液位仪表；Q/AMM 013-2010浮筒液(界)位变送器；b) 产品特点：ZTD-G系列智能浮筒液（界）位变送器由DLT9000浮筒液位转换器与浮筒测量室、测量机构、内筒、扭力管组件等组成，输出4～20mA标准直流信号。

通过与DLT9000浮筒液位转换器相兼容的HART通信器（例如：Rosemount 475），可查询、组态、标定或测试液位转换器，也可接受单个回路的信息，并能将来自现场的信息可下载到控制系统中。

c) 主要用途及适用范围：广泛适用于石油、化工、冶金、电力及轻工等工业部门生产过程控制中各种压力、高温、低温液体的液位、界位和密度的测量。

d) 型号的组成及其代表意义：图1 ZTD-G型智能液位变送器型号规格编码内容ZTD-G 智能浮筒变送器1 测量液位2 测量界位3 测量密度A 顶侧式安装形式B 顶底式安装形式C 侧侧式安装形式D 底侧式安装形式E 顶置式安装形式F 侧置式安装形式S S式安装形式1 公称压力≤PN2.5MPa,PN2.0MPa(class150)2 公称压力:PN4.0MPa3 公称压力:PN6.3MPa,PN5.0MPa(class300)4 公称压力:PN10.0MPa,PN11.0MPa(class600)5 公称压力:PN16.0MPa,PN15.0MPa(class900)6 公称压力≤PN26.0MPa(class1500)7 公称压力≤PN42.0MPa(class2500) （需评审）/i 本质安全型d 隔爆型T 浮筒室材质：碳钢H 浮筒室材质：304（其它材质牌号按实际填写）L 介质温度: -70℃≤T＜-30℃D 介质温度：-30℃≤T＜100℃G 介质温度: 100℃≤T≤400℃/量程按实际填写，默认单位mm附加编码F 浮筒室伴热，法兰接口DN15;PN2.5RFZ 浮筒室伴热，螺纹接口R1/2W 左式安装表头(未注W为右式安装表头)e) 防爆标志：本安型Ex iaⅡC T5、隔爆型Ex dⅡC T5～T6Gb 。

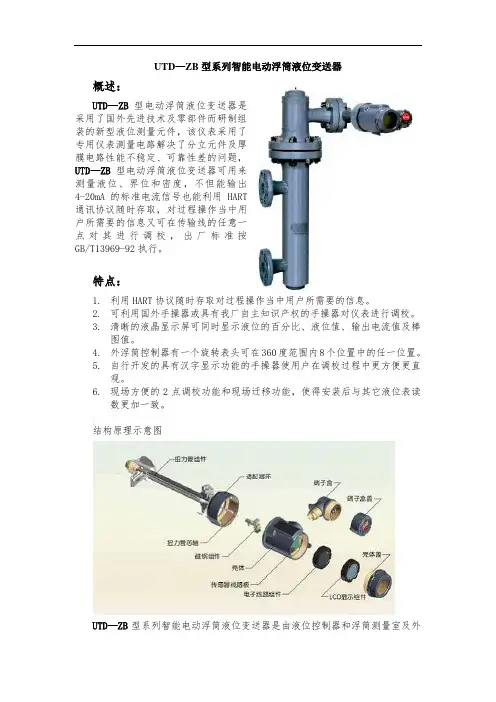

UTD—ZB型系列智能电动浮筒液位变送器概述：UTD—ZB型电动浮筒液位变送器是采用了国外先进技术及零部件而研制组装的新型液位测量元件，该仪表采用了专用仪表测量电路解决了分立元件及厚膜电路性能不稳定、可靠性差的问题，UTD—ZB型电动浮筒液位变送器可用来测量液位、界位和密度，不但能输出4-20mA的标准电流信号也能利用HART通讯协议随时存取，对过程操作当中用户所需要的信息又可在传输线的任意一点对其进行调校，出厂标准按GB/T13969-92执行。

特点：1.利用HART协议随时存取对过程操作当中用户所需要的信息。

2.可利用国外手操器或具有我厂自主知识产权的手操器对仪表进行调校。

3.清晰的液晶显示屏可同时显示液位的百分比、液位值、输出电流值及棒图值。

4.外浮筒控制器有一个旋转表头可在360度范围内8个位置中的任一位置。

5.自行开发的具有汉字显示功能的手操器使用户在调校过程中更方便更直观。

6.现场方便的2点调校功能和现场迁移功能，使得安装后与其它液位表读数更加一致。

|结构原理示意图UTD—ZB型系列智能电动浮筒液位变送器是由液位控制器和浮筒测量室及外筒组成，浮筒浸没在浮筒测量室内的液体中与扭力管系统形成刚性联接，被测液体的液位、密度、界位的变化装引起内浮筒位置的变化，这种变化传递给扭力管组件使其发生旋转，扭力管组件的旋转传递给液位控制器中的扛杆组件，该旋转运动使固定在杠杆组件上的精密磁铁移动而改变磁场强度，磁场强度经霍尔效应传感器转换成电压信号，电压信号经模数变换器转换成数字信号送入微处理器，经过微处理器输出液位变化和相对应的4-20mA的标准直流信号和符和HART通信协议的数字信号。

主要技术参数1.精度等级：％、％；2.输入信号：液位、界位或密度的变化；3.输出信号：模拟量4－20mADC；数字量：HART1200波特移频键控（FSK）4.负载能力：350Ω（48VDC供电时可为15Ω）；5.测量范围：300、500、800、1200、1600、2500、3000mm（也可根据用户要求制作）；6.介质比重：－（介质比重差＞）；7.、8.工作压力：、、、、、；9.供电电源：24VDC；10.功率：；11.防护等级：IP66；12.防爆标志：隔爆型-ExdIIBT4；本质安全型-ExiaIICT5。

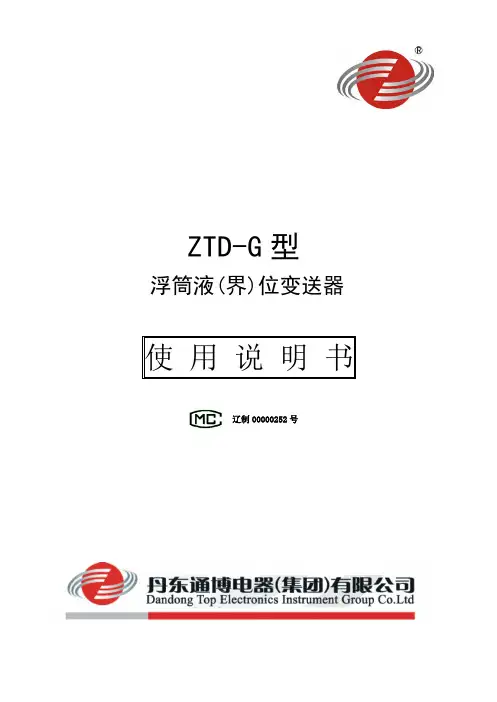

ZTD-G 型浮筒液(界)位变送器辽制00000252号1 前言非常感谢您选择丹东通博电器（集团）有限公司的产品。

本产品已通过国家级防爆认证，认证标志：本安型ExiaⅡCT1～T6、隔爆型Ex dⅡCT1～T6。

使用前请仔细阅读使用说明书，特别是与防爆相关的环境温度等各项要求。

2 概述a) 本产品执行标准代号：GB／T13969-2007浮筒式液位仪表；Q/AMM 013-2010浮筒液(界)位变送器；b) 产品特点：ZTD-G型浮筒液（界）位变送器是Array我公司与美国Magnettop公司合作研制开发的新型物位仪表之一，是模拟、数字与微处理器相结合的产品。

按其信号变送部分的不同分为ZTD-GZ智能型和ZTD-GM非智能型。

不仅可以在现场直观地显示出液位的变化，还可以输出4～20mA模拟信号和叠加在此信号上符合HART协议的数字信号。

ZTD-GZ智能型由于采用了HART总线技术，因此可以实现对仪表的远程组态、监测、维护及校准等功能，构成生产过程测量、监督管理系统。

该型仪表具有高精度、低漂移，抗干扰能力强等特点。

c) 主要用途及适用范围：广泛适用于石油、化工、冶金、电力及轻工等工业部门生产过程控制中各种压力、高温、低温液体的液位、界位和密度的测量。

d) 型号的组成及其代表意义：e) 防爆标志：本安型ExiaⅡCT1～T6、隔爆型Ex dⅡCT1～T6。

3 结构特征与工作原理a) 总体结构及工作原理、工作特性：ZTD-G型浮筒液(界)位变送器由浮筒测量室、测量机构、浮筒组成，利用杠杆原理和测应力的方法，利用内浮筒所受的浮力变化量，使扭力管产后扭转，使高精度的传感器获取与物位变化一致的测量信号，再经专用电路转换成 4～20mA的标准信号输出。

b）主要部件作用及其工作原理：杠杆的末端吊有内筒，内筒随介质的浮力F变化而升降，这个浮力作用在杠杆上，杠杆在浮力的作用下，带动与传力芯轴相连接的扭杆转动，扭杆的一端压迫称重传感器产生微小的形变，传感器将形变位移量转换成电信号，再经信号处理及转换电路转换成4～20mA标准信号输出，即完成变换过程。

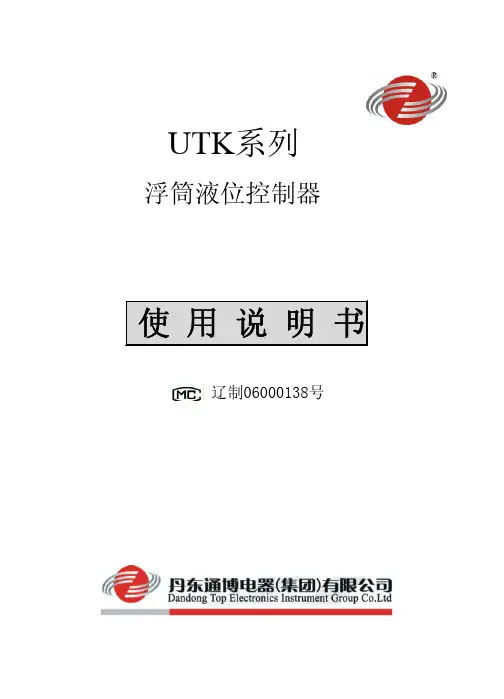

UTK 系列浮筒液位控制器使 用 说 明 书辽制06000138号¾概述UTK系列浮筒液位控制器主要用于石油、化Array工、电力、食品和医药等工业部门在生产过程中对各种容器内介质的液位或界位进行控制和报警。

可以在设备正常运行的情况下，对其拆卸、维修。

克服了其它类型控制器只能在设备停运及大修期间进行维护的弊病。

它分为三大类型：UTK-100系列，UTK-300型 和UTK-400型。

¾UTK-100系列浮筒液位控制器一、结构原理UTK-100系列浮筒液位控制器是以浮球为感应元件，浮球与磁力管刚性连接。

当液位升高时，磁力管向上移动进入外界磁场，通过磁感应作用或通过磁藕合作用，吸合磁控开关或偏置磁钢，使得开关触点接通或断开；当液位降低时，磁力管向下移UTK-100系列浮筒液位控制器原理图动，磁力管脱离外界磁场，磁控开关恢复原始状态或偏置磁钢在自重的作用下，回到新的平衡位置，使得开关触点接通或断开，实现液位的控制和报警。

二、型号规格型 号 规 格 内容U T K- 浮筒液位控制器100 法兰密封形式A 标准型B 侧底型C 侧侧Ⅰ型D 侧侧Ⅱ型1 舌簧开关2 水银开关3 微动开关x 上限或下限i本质安全型d隔爆型UTK- □ □ □□ □选型举例:UTK—100C3xi为法兰密封的侧侧Ⅰ型、采用微动开关的上限或- 1 -下限控制的本质安全型浮筒液位控制器。

三、主要技术参数公称压力：4.0MP a 基本误差：液位控制±4mm界位控制±6mm工作温度：－40℃～+150℃ 介质密度：液位ρ≥0.75g/cm 3界位ρ1-ρ2≥0.25g/cm3介质粘度：≤1St(10-4m 2/S)连接方式：内螺纹ZG1"或JB/T82.2-94，PN4.0，DN25凸面（可按用户要求选用） 接液材质：外筒A 3，其它304（可按用户要求选用） 防护等级：IP65关联设备：安全栅（见安全栅联合取证表） 触点容量： 开关形式 最高电压（V） 最大电流（A）最大容量（VA） 接触电阻（≯Ω）切换速度（≯ms） 使用寿命（≮万次）舌簧开关 500 1 100 0.03 3 50 水银开关 250 3 250 0.03 3 50 微动开关25032500.03350注：本质安全型仅用于24VDC，50m A控制范围: 液位控制 测量元件 控制点 最高压力 （MPa） 最小密度（g/cm 3） B （mm） L （mm）备注 浮球式 上或下限4.00.75184-80/ρ20控制点不可调界位控制 最小密度最小密度差测量元件 控制点 最高压力（MPa） （g/cm 3）B（mm） L（mm） 浮球式上或下限4.00.50.2510020注： 1、ρ—介质密度 B─低液位 L─控制范围2、控制范围和低液位点可根据订货要求订做四、外型结构尺寸- 2 -- 3 -¾UTK-300型浮筒液位控制器一、结构原理UTK-300型系列浮筒液位控制器为顶装式液位控制器。

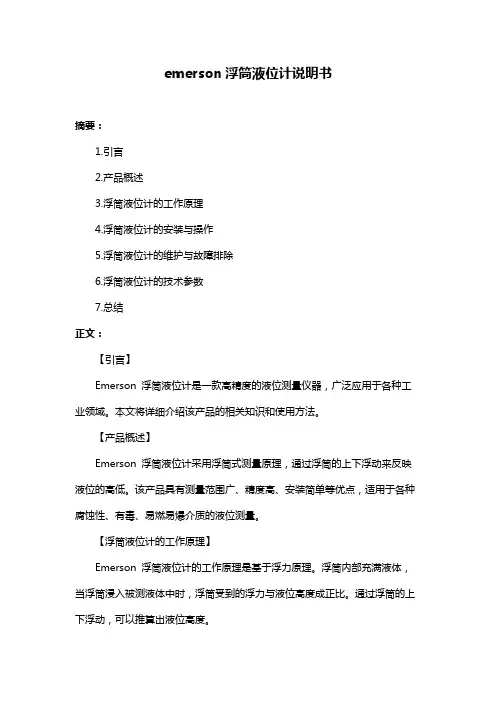

emerson浮筒液位计说明书摘要：1.引言2.产品概述3.浮筒液位计的工作原理4.浮筒液位计的安装与操作5.浮筒液位计的维护与故障排除6.浮筒液位计的技术参数7.总结正文：【引言】Emerson 浮筒液位计是一款高精度的液位测量仪器，广泛应用于各种工业领域。

本文将详细介绍该产品的相关知识和使用方法。

【产品概述】Emerson 浮筒液位计采用浮筒式测量原理，通过浮筒的上下浮动来反映液位的高低。

该产品具有测量范围广、精度高、安装简单等优点，适用于各种腐蚀性、有毒、易燃易爆介质的液位测量。

【浮筒液位计的工作原理】Emerson 浮筒液位计的工作原理是基于浮力原理。

浮筒内部充满液体，当浮筒浸入被测液体中时，浮筒受到的浮力与液位高度成正比。

通过浮筒的上下浮动，可以推算出液位高度。

【浮筒液位计的安装与操作】1.选择合适的安装位置，确保被测液体与浮筒充分接触。

2.将浮筒安装在测量管道上，注意保持水平。

3.按照接线图连接电源和信号输出线。

4.打开电源，观察液位计的显示是否正常。

【浮筒液位计的维护与故障排除】1.定期检查浮筒的浮力，确保浮筒的浮力与被测液体密度相匹配。

2.定期清洁和检查浮筒及测量管道，防止污物和沉淀物影响测量精度。

3.如遇故障，请先检查电源、接线和显示仪表，排除这些因素后再进行维修。

【浮筒液位计的技术参数】1.测量范围：0-10m、0-20m、0-30m 等。

2.测量精度：±0.5%、±1%。

3.介质温度：-100℃至+400℃。

4.防护等级：IP65、IP67 等。

【总结】Emerson 浮筒液位计是一款性能卓越的液位测量仪器，具有广泛的应用前景。

ZTDDISPLACER LEVEL TRANSMITTERZTD型浮筒液（界）位变送器配DLC3020f液位控制器使用说明书ZTD-DT-JS-1045-2020(WITH DLC3020fLEVEL CONTROLLER感谢您选择丹东通博电器（集团）有限公司的产品。

本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。

请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。

并可通过输入版本号下载本说明书。

如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。

商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。

本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。

丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。

质保丹东通博电器（集团）有限公司保证所有刮板流量计自出厂之日起，一年之内无材料和制造工艺方面的缺陷。

在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。

丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。

除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。

质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。

1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。

(4)1.2过程泄漏可能导致严重伤害或死亡。

(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。

(4)2产品说明 (4)2.1 产品主要结构 (4)2.2 工作原理 (5)2.3包装 (5)2.4吊装运输时 (5)2.5仓储 (5)3技术特性 (5)3.1主要性能 (5)3.2主要参数 (5)4外形尺寸示意图 (5)5开箱及检查 (6)5.1开箱验货注意事项 (6)5.2检查内容 (7)6安装 (7)6.1安装工具 (7)6.2安装技术要求 (7)6.3 安装操作过程 (8)7调试 (10)7.1调试准备 (10)7.2电气接线 (11)7.3调试操作过程 (12)8注意事项....................................................................................................................................... 错误!未定义书签。

浮筒液位计一．简介：设计这种智能转换器的目的是用来测量液体液位，密度等数据的。

是依据阿基米德浮力定律来设计生产的.简单的操作，PC或手动终端控制以及精密的构造，是他的基本特点。

这个设备可以使用现场操作键进行操作，还尤其可用于危险区域。

二．特点1．HART或FOXCOM通讯2．常规的现场操作方式3．现场测量点的简单调节4．测量数据的即时记录5．不间断的自我诊断6．装配的安全设置7．现场操作键有安全软件锁8．模拟输出回路的测量9．现场显示﹪，mA等物理单位10．光滑表面来抑制噪音信号11．线形化特征12．.温度从-196℃到+400℃内变化13．外型材料才用耐腐蚀的14．微小传感器技术15．用微小放大器的附件分别固定传感器和放大器三．结构组成部分：1．Amplifier 放大器2．Sensor housing 传感器支座3．Sensor 传感器4.wafer body with heat sink and torque tube浮筒以及扭力杆5．Transmission leaver 传送杠杆6．Tuque tube 扭力杆7．Clamping lever 夹紧固定杠杆8．Display with suspension chain 带悬挂链的浮筒注：LH为左面固定形式四：仪器动作方式：浮筒的浮力压力通过传送杠杆和扭转臂被传递到传感器的操作杆（固定在元件杆的自由端）.四个薄片拉力元件被固定在传感器上，这四个薄片由拉力或压力的改变抗阻比例.这四块薄铁片拉力精密元件是作为惠斯通电桥（放大器）而被连接.电压在电桥对角区域是成比例放大的，而且是用来作为输入信号提供给放大电路.电压是通过两线输出信号4-20mA而改变的，放大器信号是通过两线模式的电流线路信号提供的.五：测量原理：任何浸泡在液体中的物体都遵循阿基米德浮力定律.这个设备是通过悬挂在有恒定圆柱体外型的浮筒浸入液体来测量液体表面液位的.浮力的改变是与液面的改变成比例的，而且被转化为测量的信号.六：电路的连接以及检测接线的端子排有三个端子：左边接＋，右边接－，中间接地.应该把是否按照安全规定的方法安装放在首位，在确定安装正确以后，对信号线的连接与屏蔽的检查，然后才可以正常工作.为了保证在任何环境下都可以安全测量，适当的检测是必不可少的.1．输出信号的检测.a.提供电压＞12.7V，可以用负载（Ri≤10Ω）在测试接口连续不断的进行测试，开关放置在位置“1”.b.提供电压≤12.7V，把开关放置在“ON”用连锁二极管短路这种方法不间断的对输出信号进行检测，在测试过程中无信号输出.2．标定检测：a.下限值：为了测量液位，浮筒的重力F G和下限值的重力F0相等.下限值的检测可以用一个自由悬挂的浮筒和一个空容器.b.用标高的方法检测测量范围的F下限值，通过规定符合F0时的容器液位或规定重力F0c.检测液面位置和密度下限值，把浮筒完全浸入一个低密度的液体或用标准重量来标定重力F0d.阻尼：出厂设置为8S的阻尼，如果需要，这个值可以在设备上用一个LCD指示和现场进行改变.七：传感器标定值零点，下限和上限值以及阻尼都是厂家按要求设定，所以开始不需要用户设定，如果ORDER中不含有以下数据需要输入：浮筒重量=1.500kg浮力=5.884N（0.600kg）指示=﹪阻尼=8Sec在传感器中存储的操作数据与指令应该完全一致，如果有偏差，需要重新输入.传感器设计的浮筒重力范围最大是2.5kg. 浮力范围是从2N到20N.八．通过现场操作键进行设定①现场键的组成：有两个0﹪和100﹪的键来设定最小.最大值还有输出模拟量和阻尼的初始值.②零点（ZERO）：按0﹪不超过3S③下限值：如按0﹪键超过5S，输出信号调整到4mA④上限值：如按100﹪键超过5S，输出信号调整到20mA⑤阻尼：出厂设置的阻尼一般是8S，用现场按键可以在0-8S之间进行调整.现场显示一般是电流阻尼值，如果按100﹪键少于3S，用100﹪键进一步设定阻尼，在阻尼选择后，通过短暂按0﹪键确定，阻尼也可以通过手动后PC改到0到32S.九．符号含义：E→Enter 输入键N→Next 下一个LRL→Lower Range limit 低范围限制LRV→Lower Range Value 下限值PV→Primary Variable 主要参数变量URL→Upper Range Limit 高范围限制URV→Upper Range Value 上限值十．错误信息BADDAMP→invalid range of damping 阻尼范围无效BADLRV→invalid range of LRV 下限范围无效BADURV→invalid range of URV 上限范围无效BADSPAN→Span∣upper trim point－lower trim point∣﹤2﹪of maxadmissible span of measurement∣上平衡点－下平衡点∣﹤测量允许最大量程的2﹪BADPAR→invalid range of upper or lower trim point上平衡点或下平衡点范围无效BADPROC→invalid value of upper or lower trim point上限或下限平衡点值无效BADURL→invalid range of URLURL范围无效BADMA→invalid range of output current输出电流范围无效BADPROT→transmitter is write protected传送器被写保护报警信息：WRNSPAN→工业现场扩展的数据比例﹥1：20WRNURV→依据外型配置的URV范围无效十一：传感器的检查步骤1．断开转换器的电流2．在需要的情况下，打开盖锁3．松开螺母，打开前盖4．松开螺母，打开支架，拿出电路板5．拿下端子排6．R1：灰和黄=3，375KΩ到4，875KΩR2：白和棕=3，375KΩ到4，875KΩR3：灰和绿=3，375KΩ到4，875KΩR4：绿和棕=3，375KΩ到4，875KΩR TK：红和红=50到150KΩ注：电阻器R1，R2，R3和R4都不超过±6Ω的公差如果结果都不是以上值，需要更换新件。

144LD型智能浮筒液位(界位)变送器使用说明书辽制06000138号概述144LD型智能浮筒液(界)位变送器基于阿基米德浮力原理，用来测量液体的液位、界位和密度。

通过PC机或手操器，轻松实现对变送器的远程组态和管理；也可以通过现场按键进行操作。

整个I/A系列测量一体化可以通过FOXCOM通讯协议来实现。

该系列变送器通过了应用于危险区域的认证。

特点·利用HART或FOXCOM通讯协议实现通讯。

·利用本机按键进行常规操作。

·不需要在专用工作室进行变送器标定就可方便地适应其它测量范围。

·可记录测量点数据。

·连续的自诊断。

·可组态安全设定值。

·本机按键和重新组态其功能可用软件锁定。

·现场显示可按%、mA或其它物理单位显示。

·信号噪声采用Smart滤波进行抑制。

·对测量信号可进行线形化或按用户要求特性化处理。

·过程温度：-196℃～400℃。

·各种耐腐蚀的材料可供选择。

·金属陶瓷薄膜传感器技术。

·传感器和放大器可选用远传放大器安装附件分开安装。

11 设计20 放大器120 传感器外壳121 传感器131 环形法兰133 杠杆134 扭力管135 定位杆2 测量原理浮筒所受到的浮力通过133杠杆和134扭力管传送到121传感器的工作杆上，四个薄金属膜片张力测量元器件作用在传感器上，改变了它们张力比或压力比。

这四个薄金属膜片张力测量元器件作为惠斯通全桥连接，并由放大器供电。

在测量范围内，电压与浮力成正比，并作为输入信号被传送到电子放大器。

通过电子放大器，电压被转成4-20mA的两线制输出信号。

在两线制模式下，放大器由信号电流电路供电。

浮筒的任何部分浸入液体都遵守阿基米德浮力原理。

通过浸入液体中的圆柱型悬浮浮筒测出液体的液位、界位或密度。

浮力的变化与液位的变化成比例，而液位变化又可以被转成测量信号。

ZTD型智能浮筒液位(界)位变送器1概 述ZTD 系列智能浮筒液(界)位变送器是费希尔控制设备公司与丹东通博电器(集团)有限公司合作生产的产品。

本公司直接引进进口原装FIELDVUE ® DLC3000系列智能液位控制器，其余部分（含浮筒测量室及测量机构等）由本公司设计制造。

ZTD 系列智能浮筒液位（界位）变送器可用来测量液位、界位或密度，不但能输出4～20mA 标准直流信号，利用HART 通信协议的DLC3000系列智能液位控制器还可存取对过程操作至关重要的信息。

使用与DLC3000系列智能液位控制器相兼容的275型HART 通信器，可获取来自过程、智能液位控制器或浮筒测量室的信息。

HART 通信器可连接在智能液位控制器的现场接线盒上。

（见图5） 使用HART 通信器，您可查询、组态、标定或测试智能液位控制器。

利用HART 协议，来自现场的信息可下载到控制系统中或按单个回路的信息接受。

结构原理ZTD 系列智能浮筒液(界)位变送器由进口原装DLC3000系列智能液位控制器与浮筒测量室、测量机构、浮筒、扭力管等组成。

浮筒浸没在测量室内的液体中，与扭力管系统刚性连接。

扭力管系统承受的力是浮筒自重减去浮筒所受的液体浮力的净值，在这种合力作用下的扭力管扭转一定角度。

被测液体的位置、密度或界位高低的变化引起浮筒位置的变化，该变化被传递到扭力管组件，使其产生旋转。

扭力管的旋转运动传递到智能液位控制器杠杆组件上，使固定在杠杆组件上的磁铁发生位移，改变了由霍尔效应传感器检测的磁场。

该传感器将磁场信图1 DLC3000系列智能液位控制器图2 DLC3000系列智能液位控制器的组合号转换为电信号。

DLC3000系列智能液位控制器采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动液晶显示器（LCD）及提供HART通信能力。

微控制器接收经环境温度补偿与线性化了的电信号，同时也补偿由于过程温度变化而引起的液体密度的变化。
