0.4kV 开关柜、有源滤波装置技术规格书

低压有源滤波装置技术要求1.概述1.1 设备名称：低压有源滤波装置1.2 数量：1.31.41.52.2.1GB14048.3-93 《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GB/T3859.1-93 《半导体变流器基本要求的规定》GB3983.1-89 《低电压并联电容器》JB7113-1993 《低电压并联电容器装置》GB50052-95 《供配电系统设计规范》GB50054-95 《低压配电设计规范》JGJ/T16-92 《民用建筑电气设计规范》DGJ08-100-2003 《低压用户电气装置规程》IEC 61642 《受谐波影响的工业交流电网、过滤器和并联电容器的应用》IEC 61000-2-4 《电磁兼容(EMC).第2部分：环境—第4分部分：工厂低频传导骚扰兼容水平》IEC 61000-4-7 《电磁兼容(EMC)—第4部分：试验和测量技术—第7分部分：供电系统及所连设备谐波和谐间波和测量和测量仪器导则》GB/T12325-2003 《电能质量供电电压允许偏差》2.22.2.1*2.2.2*2.2.3证书。

*2.2.42.2.51)有源滤波器需要有检测报告认定的滤波效率在95%以上。

2)有源滤波模块要求功率器件采用IGBT，其开关频率为20KHz实现动态补偿，其逆变系统，高可靠性，控制简单，技术达到国际先进水平3)核心控制器件采用国际大品牌器件，如 PWM变流器、电解电容（直流电容）、滤波电容和软磁电抗器、控制器、IGBT、互感器等4)有源滤波器模块要求能快速动态治理谐波，改善电能质量，300us内响应负载变化，全部响应时间小于20ms。

5)MTBF(平均无故障时间)≥10万小时；6)可自动消除系统谐波，并不受系统阻抗影响，本装置功能不受下列因素的影响：6.1）电网阻抗的变化；6.2）要补偿的电流波形形状和电流变化的动态特性；6.3）对称或不对称负荷；在改善电压畸变率，抑制谐波电流主频带，同时保证可靠、安全运行；7)过载能力250%（10ms）。

0.4KV低压开关柜技术规范书设备有限公司设计研究院热电工程设计研究所二OO五年三月0.4kV低压开关柜技术规范书1总则1.1本技术规范书提出了0.4kV低压开关柜的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品。

1.3如果投标方没有以书面形式对本规范书的条文提出异议，则表示投标方提供的设备完全符合本规范书的要求。

若有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细说明。

1.4本技术规范书所使用的标准如与投标方所执行的标准不一致时，应按高标准执行。

1.5要求提供设备的制造厂应获得ISO9001资格认证书，或具备等同的质量资格认证证书。

必须制造过与规范相似额定值和电压的设备，这些设备已在与规范规定的相等或更严格的工作条件下成功地运行了三年或更长的一段时间。

1.6制造厂家必须具有产品型号证书，引进技术制造产品必须具备有效的技术转让证书。

必须持有国家机械部、电力部颁发的生产许可证和型式试验报告及鉴定合格证书。

1.7本技术规范书当双方确认签字后，将作为合同附件，与合同具有同等法律效力。

1.8本技术规范书未尽事宜，由招投标双方协商确定。

2技术文件和图纸2.1在签订合同后2个星期内，投标方应提交制造厂的图纸和资料给招标方以便确认。

2.2需交付的图纸及文件（1）最终图纸（2）复制用软盘或透明图（3）安装、运行和维护手册（4）最终设计、说明书和安装图纸在合同签订后四星期内直接寄给有关单位。

试验报告在设备启运前至少一周直接寄给有关单位。

（5）签订合同的次日向设计单位提供中标产品的样本，一周内与设计单位商议。

2.3说明书包括以下资料（1）全部详细的安装资料（2）额定值和特性要求（3）维护和检验要求（4）运行条件（5）试验条件2.4提供以下各项试验报告（1）例行试验和型式试验报告（2）其它适用的说明和资料文件格式所有图纸和技术文件均应采用国际标准单位。

0.4KV无功补偿成套装置技术规范书采购合同编号编制：校核：审核：审定：批准：2012年月日1.总则1.1本技术规格及要求提供的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规格及要求和有关工业标准的优质产品。

产品性能应符合相应的国家标准和行业标准，并经国家规定的质量检验单位测试认定合格，产品的生产商须持有生产许可证，产品应附有铭牌或商标，检验合格证及产品说明书。

1.2 本技术规格及要求所使用的标准和规范如与投标方所执行的标准发生矛盾时，按较高标准执行。

1.3 投标方所提供的货物，如若发生侵犯专利权的行为时，其侵权责任与甲方和用户无关，应由投标方承担相应的责任，并不得损害甲方和用户的利益。

2.规范与标准2.1 国家标准和行业标准GB50150—91电气设备安装工程电气设备交接试验标准GB50227—95并联电容器装置设计规范GB11032-2000交流无间隙金属氧化物避雷器GB/T 14549-93电能质量公用电网谐波IEC-6076 和IEC-60289 电抗器IEC-60871-1电容器SDJ25—85并联电容器装置设计技术规程DL/T 840-2003高压并联电容器使用技术条件DL429.9—91电力系统油质试验方法、绝缘油介电强度测定法GB50171－92 电气装置工程盘、柜及二次回路结线施工及验收规范GB/T 12747-1991 自愈式低电压并联电容器GB/T 14048.1-2000 低压开关设备和控制设备总则GB/T 15576-1995 低压无功功率静态补偿装置总技术条件JB/T7113-1993 低压并联电容器装置JB/T7115-1993 低压无功就地补偿装置JB/T8958-1999 自愈式高电压并联电容器JB/T56214-1999 自愈式低电压并联电容器DL/T 842-2003 低压并联电容器使用技术条件以上仅列出主要标准但不是全部标准。

南京协鑫热电公司0.4kV开关柜技术条件书南京协鑫热电有限公司邯郸华北冶建工程设计有限公司2003年11月18日1总则1.1本设备技术条件书适用于南京协鑫热电有限公司低压开关柜。

本设备技术条件书提出了低压开关柜本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本设备技术条件书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本设备技术条件书和工业标准的优质产品。

1.3如果卖方没有以书面形式对本设备技术条件书的条文提出异议，则意味着卖方提供的设备完全符合本设备技术条件书的要求。

如有异议，不管是多么微小，都应在投标书的“差异表”说明，并在投标书的有关章节中加以详细描述。

1.4本设备技术条件书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。

合同执行过程中，若国家标准更新，应按最新标准执行。

1.5本设备技术条件书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

1.6本设备技术条件书未尽事宜，由买、卖双方协商确定。

2.应遵循的主要现行标准IEC439-1 《低压成套开关设备和控制设备》GB7251-87 《低压成套开关设备》国际专业标准ZBK36001 《低压抽出式成套开关设备》验收标准：按ANSI/ASMEPTC最新标准进行验收或按相对应的中国电力行业标准。

3.产品型号：GCS4.环境条件4.2.1户内型4.2.2 环境温度： +400C -200C（允许-300C储运）4.2.3 海拔高度：小于1000米4.2.4相对湿度：月平均90%4.2.5地震烈度：7度（按8度设防）5.技术要求5.1额定工作电压：0.4 kV5.2额定绝缘电压：0.66 kV5.3额定工作频率：50Hz5.4相数：3相4线5.5瞬时母线额定电流：105kA6.柜体技术要求6.1垂直母线额定电流：由制造厂根据图纸开关柜回路配置情况自定，但须经设计院及业主认可。

0.4KV低压开关柜技术规范书设备有限公司设计研究院热电工程设计研究所二OO五年三月0.4kV低压开关柜技术规范书1总则1.1本技术规范书提出了0.4kV低压开关柜的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品。

1.3如果投标方没有以书面形式对本规范书的条文提出异议，则表示投标方提供的设备完全符合本规范书的要求。

若有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细说明。

1.4本技术规范书所使用的标准如与投标方所执行的标准不一致时，应按高标准执行。

1.5要求提供设备的制造厂应获得ISO9001资格认证书，或具备等同的质量资格认证证书。

必须制造过与规范相似额定值和电压的设备，这些设备已在与规范规定的相等或更严格的工作条件下成功地运行了三年或更长的一段时间。

1.6制造厂家必须具有产品型号证书，引进技术制造产品必须具备有效的技术转让证书。

必须持有国家机械部、电力部颁发的生产许可证和型式试验报告及鉴定合格证书。

1.7本技术规范书当双方确认签字后，将作为合同附件，与合同具有同等法律效力。

1.8本技术规范书未尽事宜，由招投标双方协商确定。

2技术文件和图纸2.1在签订合同后2个星期内，投标方应提交制造厂的图纸和资料给招标方以便确认。

2.2需交付的图纸及文件（1）最终图纸（2）复制用软盘或透明图（3）安装、运行和维护手册（4）最终设计、说明书和安装图纸在合同签订后四星期内直接寄给有关单位。

试验报告在设备启运前至少一周直接寄给有关单位。

（5）签订合同的次日向设计单位提供中标产品的样本，一周内与设计单位商议。

2.3说明书包括以下资料（1）全部详细的安装资料（2）额定值和特性要求（3）维护和检验要求（4）运行条件（5）试验条件2.4提供以下各项试验报告（1）例行试验和型式试验报告（2）其它适用的说明和资料文件格式所有图纸和技术文件均应采用国际标准单位。

SVG-APF-招标技术规范0.4kV有源滤波器（APF）、静止无功发生器（SVG）技术规范书2016-12业环境抗扰度》EN 58001-2 《电磁兼容通用标准——重工业发射》GB/17625.1-2003 《电磁兼容限值谐波电流发射限制（设备每相输入≤16A）》GB/T 11920-2008 《电站电气部分集中控制设备及系统通用技术条件》SD 325-89 《电力系统电压和无功电力技术导则》DL/T620 《交流电气装置的过电压保护和绝缘配合》GB/T 11032-2000 《交流无间隙金属氧化物避雷器》GB/T 12325-2008 《电能质量供电电压偏差》GB 12326-2008 《电能质量电压波动和闪变》GB/T 14549-1993 《电能质量公用电网谐波》GB/T 15543-2008 《电能质量三相电压不平衡》GB/T 14285-2006 《继电保护和安全自动装置技术规程》GB1497-1985 《低压电器基本标准》 GB998-1982 《低压电器基本试验方法》GB7251.1-1997 《低压成套开关设备和控制设备》IEC439-1 《低压成套开关设备和控制设备》ZBK36001 《低压抽出成套开关设备》DL/T672-1999 《变电所电压无功调节控制装置订货技术条件》DL/T 720-2000 《电力系统继电保护柜、屏通用技术条件》DL/T 5136-2001 《火力发电厂、变电所二次接线设计技术规程》DL/T 5147-2001 《电力系统安全自动装置设计技术规定》GB7621-81 《电气设备额定电流》GB/T2682-1981 《低压成套装置中的指示灯和按钮颜色》GB/T2681-1981 《低压成套装置中的导线颜色》GB/50054-95 《低压配电设计规范》GB 50217-2007 《电力工程电缆设计规范》GB/T 14598.3-1993 《电气继电器第五部分:电气继电器的绝缘试验》《国家电网公司十八项电网重大反事故措施》国家电网公司其它有关的现行标准。

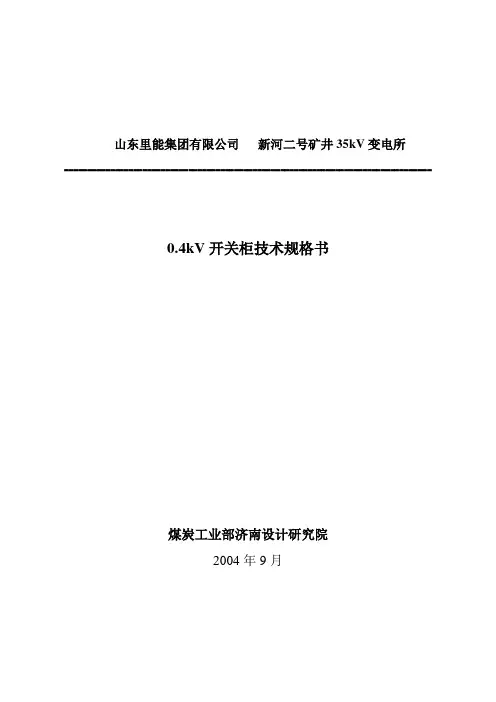

山东里能集团有限公司新河二号矿井35kV变电所┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈0.4kV开关柜技术规格书煤炭工业部济南设计研究院2004年9月1、概述：新河二号矿井设35kV变电所一座，承担矿井全部供电负荷。

变电所内0.4kV配电装置采用GCS型低压抽出式开关柜。

2、使用环境条件：2.1环境条件2.1.1 安装场所：户内2.1.2 海拔高度：≤1000m2.1.3 环境温度：上限+40℃，下限-25℃（户内）；2.1.4 相对湿度：日平均值不大于95%，月平均值不大于90%；2.1.5 地震烈度不超过8度；2.1.6 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

2.2 系统条件2.2.1 额定电压0.4kV2.2.2额定频率50HZ2.2.3中性点连接直接接地2.2.4 防护等级IP303、标准及规范：产品制造应符合以下标准：GB7251《低压成套开关设备》IEC493《低压成套开关设备和控制设备》国际标准IEC290的有关要求4、开关柜技术要求：4.1 技术参数4.1.1 额定电压：0.4kV4.1.2 最高工作电压：0.69 kV4.1.3 额定频率：50HZ4.1.4 额定脉冲耐受电压Uimp：8 kV4.1.5 额定绝缘电压AC： 1 kV4.1.6 额定电流：主母线：1250A主变进线：1250A分段：1250A4.1.7 额定短时耐受电流：50 kA4.1.8 额定峰值耐受电流：105kA4.1.9 辅助回路电压：AC 220V4.2. 断路器（ATW30 、ATM30系列）4.2.1 额定电压：0.4kV4.2.2 最高工作电压：0.69 kV4.2.3额定频率：50HZ4.3 电流互感器（LMZB2-0.5系列）4.3.1 额定电压：0.5kV4.3.2 电流变比详见系统配置图4.4测量表记4.4.1进线柜设PD194 CD194E-2S9型多功能电力仪表二回4.4.2馈线回路设单只PA194 CD194I-1X1型数显电流表三十回4.2.3干警行政生活动力、外管大门动力、武警营房动力、狱墙照明馈线回路设单只PD194 CD194E-2S9型多功能电力仪表六回4.4.3分段开关柜设单只PA194 CD194I-1X1型数显电流表一回4.5. 开关柜其余设备、元件技术参数与订货图一致。

0.4kV低压开关柜（GGD）技术规范书1、总则1.1本技术规范书提出了0.4kV低压开关柜的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品。

1.3如果投标方没有以书面形式对本规范书的条文提出异议，则表示投标方提供的设备完全符合本规范书的要求。

若有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细说明。

1.4本技术规范书所使用的标准如与投标方所执行的标准不一致时，应按高标准执行。

1.5要求提供设备的制造厂应获得ISO9001资格认证书，或具备等同的质量资格认证证书。

必须制造过与规范相似额定值和电压的设备，这些设备已在与规范规定的相等或更严格的工作条件下成功地运行了三年或更长的一段时间。

1.6制造厂家必须具有产品型号证书，引进技术制造产品必须具备有效的技术转让证书。

必须持有国家机械部、电力部颁发的生产许可证和型式试验报告及鉴定合格证书。

1.7本技术规范书当双方确认签字后，将作为合同附件，与合同具有同等法律效力。

1.8本技术规范书未尽事宜，由招投标双方协商确定。

2、参考标准IEC439-1《低压成套开关和控制设备》GB7251 《低压成套开关设备》ZBK36001 《低压抽出式成套开关设备》；上述技术标准和规范如有不足之处或未能达到国际最新标准时，系统承包人应使系统的设计、施工及选用的设备和材料符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。

3、工作环境（1）海拔高度：2000m以下（2）最高环境温度：+40℃（3）最低环境温度：-25℃（4）最高月平均相对湿度：90%（25℃）（5）最大日温差：25℃（6）相对湿度日平均不大于95%月平均不大于90%（7）地震强度水平加速度：0.2g垂直加速度：0.1g整台设备应能承受上述加速度同时作用，试验方法采用共振、正弦、拍波试验法。

小区配套0.4KV低压开关柜GGD技术规范书低压开关柜GGD的技术描述一、概述：GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流至3150A的配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。

GGD交流低压配电柜是本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

二、引用标准所有设备的制造、测试和安装均采用国家标准，同时满足相应的IEC 标准，主要标准号如下：GB7251《低压成套开关设备》IEC439-1《低压成套开关设备和控制设备》ZBK36001《低压抽出式成套开关设备》GB9466《低压成套开关设备基本试验方法》GB14048《低压开关设备和控制设备》GB/T4942-2《低压电器外壳防护等级》GB/T20641-2006 IEC66208:2002 壳体一般要求JB/T6753.1-5—93 电工设备的设备构体公差三、主要技术参数1、总则1.1 本技术协议书规定的开关柜为GGD户内固定式金属封闭开关柜，包括0.4kV 开关柜GGD及其部件和设备在功能设计、结构、性能、安装等方面的技术要求。

1.2 本技术协议书提出的是满足需方最低限度的技术要求。

供方提供的产品完全满足本规范书和国家及行业现行标准的要求。

2．使用环境条件2.1 环境条件2.1.1 安装场所：户内2.1.2 海拔高度：≤1000m2.1.3 环境温度最高温度：＋40C最低温度： -15℃最大日温差： 25℃2.1.4环境湿度：日平均相对湿度≯95％（在25℃时）月平均相对湿度≯90％（在25℃时）2.1.5 耐受地震能力水平加速度0.2g，垂直加速度0.125g同时作用（注：g为地心引力加速度），安全系数≥1．673、开关柜壳体技术要求3.1开关柜型式：结构：钢结构、全封闭组合式屏，应通过中国质量认证中心的强制性认证（CCC）屏体:固定式GGD型尺寸（高×宽×深）： 2200×1000×600、2200×800×600、2200×600×600 颜色：静电喷涂，颜色根据图纸要求3.2开关柜外观、框架等要求3.2.1采用不小于2mm厚的钢板经柔性加工线一次成型C型材并有20模的安装孔。

低压有源滤波装置技术要求1.概述设备名称：低压有源滤波装置数量：使用地点：变电所；说明：低压有源滤波装置设备需由有源滤波专业厂家成套提供，并满足项目技术要求和规范，低压有源滤波装置厂家必须拥有良好的相关行业设备运行业绩。

该设备用于滤除系统谐波电流。

使用环境（本套设备安装于户内）：海拔：≤1000米最高环境温度： +50℃最低环境温度： -30℃工作电压： 380V额定频率： 50HZ2.功能及技术要求采用标准GB/ 《低压开关设备和控制设备总则》GB7251-97 《低压成套开关设备和控制设备》GB/ 《低压系统内设备的绝缘配合第一部分：原理、要求和试验》《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GB/ 《半导体变流器基本要求的规定》《低电压并联电容器》JB7113-1993 《低电压并联电容器装置》GB50052-95 《供配电系统设计规范》GB50054-95 《低压配电设计规范》JGJ/T16-92 《民用建筑电气设计规范》DGJ08-100-2003 《低压用户电气装置规程》IEC 61642 《受谐波影响的工业交流电网、过滤器和并联电容器的应用》IEC 61000-2-4 《电磁兼容(EMC).第2部分：环境—第4分部分：工厂低频传导骚扰兼容水平》IEC 61000-4-7 《电磁兼容(EMC)—第4部分：试验和测量技术—第7分部分：供电系统及所连设备谐波和谐间波和测量和测量仪器导则》GB/T12325-2003 《电能质量供电电压允许偏差》GB 12326-2000 《电能质量电压波动和闪变》GB/T 14549-93 《电能质量公用电网谐波》GB/T 15543-1995 《电能质量三相电压允许不平衡度》GB/T 15945-1995 《电能质量电力系统频率允许偏差》技术性能及要求低压有源滤波装置为封闭式户内成套设备，其功能为用于系统谐波滤除。

能对大小和频率都变化的谐波加以滤除，保证系统内的谐波含量满足国标要求。

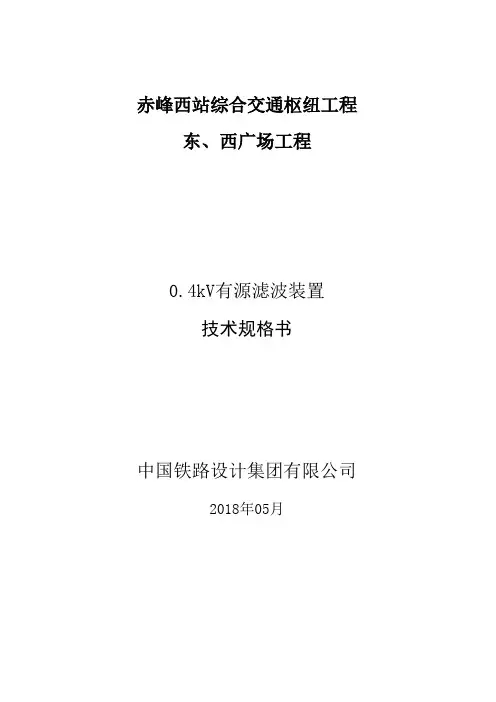

赤峰西站综合交通枢纽工程东、西广场工程0.4kV有源滤波装置技术规格书中国铁路设计集团有限公司2018年05月目录第一节总则 (1)1．基本要求 (1)2．技术规格一般规定 (2)3．技术文件和清单 (3)4．设备的备品备件及专用工具、仪表 (4)5．技术服务与培训 (6)6．试验和验收 (8)7．质量保证 (8)8．包装、运输和储存 (9)9．供货保证 (10)10．其它 (10)第二节技术规格共同条款 (12)1．工程概况 (12)2．使用环境条件 (12)3．变电所主接线方式 (12)4．其它 (12)第三节技术条件 (14)1．适用范围 (14)2．引用标准 (14)3．主要技术指标 (16)4．接口 (23)5．试验及验收 (23)6．技术资料 (26)第四节需求一览表及报价要求 (30)1．需求一览表 (30)2．技术服务 (30)3．备品备件、专用工具 (30)4．报价要求 (30)第一节总则1．基本要求1.1投标人应仔细阅读招标人发出的招标文件中所规定的各项条款，包括各项技术规格。

要求对技术条件逐条实质性应答，如有偏差，必须提供详细的技术规格偏差表并说明原因。

1.2投标人必须保证其用于本工程产品的技术描述的完整性，同时要求投标人对本招标文件中未包括但工程应用所必需的技术描述进行补充。

1.3 业绩和资质要求*1.3.1 投标人应有良好信誉，其投标产品及同类产品近三年内没有发生过质量责任事故，投标人无任何经济纠纷和司法诉讼。

*1.3.2投标人必须具有额定电流不小于200A的同类型设备的销售业绩，在投标时必须提供该设备销售合同的复印件，并提供用户运行良好三年以上的证明材料复印件。

*1.3.3必须有成熟应用五年以上案例证明材料。

投标时应提供销售合同、设备调试报告、用户证明书等材料等能证明文件。

1.4投标人应保证制造过程中所有工艺、设备、材料等均符合技术规格书的规定。

1.5投标人应遵守本规格书中各条款和工作项目的ISO9000或GB/T19000质量保证体系，质量保证体系必须经过国家认证和正常运转，并提供认证证书。

0.4kV技术规范书1技术要求及规格 (2)1.1工程概况......................................................................................................... 错误！未定义书签。

1.2环境条件......................................................................................................... 错误！未定义书签。

1.3采用标准......................................................................................................... 错误！未定义书签。

1.4系统参数......................................................................................................... 错误！未定义书签。

1.5技术要求及性能............................................................................................. 错误！未定义书签。

1.6技术数据表 (5)2备品备件和专用工具 (7)2.1备品备件 (7)2.2专用工具或测试仪表 (7)3试验、检验及验收 (8)3采用标准3.1交流0.4kV开关柜技术要求3.1.1采用标准本开关设备的制造、试验和验收除了应满足本技术规格书的要求外，还应符合但不限于如下标准：GB 50157-2003 《地铁设计规范》GB/T 156-2007 《标准电压》GB 4208-2008 《外壳防护等级（IP代码）》GB7251.1-2005 《低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备》GB7251.2-2006 《低压成套开关设备和控制设备第2部分:对母线干线系统（母线槽）的特殊要求》GB7251.5-2008 《低压成套开关设备和控制设备第5部分:对公用电网动力配电成套设备的特殊要求》GB/T7251.8-2005 《低压成套开关设备和控制设备智能型成套设备通用技术要求》GB14048.1-2006 《低压开关设备和控制设备第1部分:总则》GB14048.2-2008 《低压开关设备和控制设备第2部分:断路器》GB/T14048.7-2006 《低压开关设备和控制设备第7-1部分:辅助器件铜导体的接线端子排》GB/T14048.8-2006 《低压开关设备和控制设备第7-2部分:辅助器件铜导体的保护导体接线端子排》GB/T14048.11-2008 《低压开关设备和控制设备第6-1部分:多功能电器转换开关电器》GB 7947-2006 《人机界面标志标识的基本和安全规则导体的颜色或数字标识》GB 1208-2006 《电流互感器》GB/T 16935.1-2008 《低压系统内设备的绝缘配合第一部分：原理、要求和试验》GB/T 10233-2005 《低压成套开关设备和电控设备基本试验方法》GB/T 20641-2006 《低压成套开关设备和控制设备空壳体的一般要求》投标人若采用其它被承认但没有列在上面的相关国内、国际标准应明确提出并提供相应标准，经招标人批准后方可采用。

0.4kV低压开关柜技术规范书1技术方案1.1进线单元柜（方案1）1.1.1进线单元柜（方案1）分为左进线、右进线两种方案，如图1、图2所示。

图1左进线方案≡E(⅜⅞⅛)一次系翘（⅜≡）图2右进线方案说明：a）左进线即进线单元柜断路器出线侧铜排与汇流排在右侧连接，右进线即进线单元柜断路器出线侧铜排与汇流排在左侧连接。

b）应急/临时等外部电源回路采用框架断路器为可选。

c）低压快速接入装置与进线单元一体化设计为可选，进线单元下部安装快速插拔头接口。

1.1.2进线单元柜主要元器件配置：柜体、铜排、框架断路器、电流互感器、母线夹、浪涌保护器、塑壳断路器（用于站用电）、微型断路器（用于浪涌保护器）、低压回路测控终端、二次端子、指示灯、按钮等。

1.2母联单元柜（方案2）1.2.1母联柜（方案2）分为左母联、右母联两种方案，如图3、图4所示。

ψφ<x∣>(iW)图3左母联方案φ<>φ*一标蠢他处豌女÷麻哀余电施麻1一次系勰（右母聚）图4右母联方案说明：左母联即母联单元柜断路器出线侧铜排与汇流排在右侧连接，右母联即母联单元柜断路器出线侧铜排与汇流排在左侧连接。

1.2.2母联单元柜主要元器件配置：柜体、铜排、框架断路器、电流互感器、母线夹、二次端子、指示灯、按钮等。

1.3馈线单元柜1.3.1馈线单元柜1a）适用于四路塑壳断路器（4×630A）出线方案，馈线单元形式含抽屉式、固定分隔式和固定式。

b）馈线单元柜主要元器件配置：柜体、铜排、塑壳断路器、电流互感器、母线夹、低压回路测控终端、二次端子、指示灯、操作手柄等。

1.3.2馈线单元柜2a）适用于六路塑壳断路器（2×250A+4×400A）出线方案，馈线单元形式含抽屉式、固定分隔式和固定式。

b）馈线单元柜主要元器件配置：柜体、铜排、塑壳断路器、电流互感器、母线夹、低压回路测控终端、二次端子、指示灯、操作手柄等。

--***************** 10MW并网光伏发电工程0.4kV低压配电柜招标文件技术规范书*****************研究院二零一二年九月目录0.4kV低压配电柜供货需求表 (4)1 总则 (5)2 项目概况 (5)3 项目建设环境条件 (5)4 适用技术标准 (6)5 技术要求 (8)● 5.1 设备规范 (8)● 5.2 技术要求 (9)● 5.3 质量保证 (16)6 采购设备需求和供货范围 (17)● 6.1 一般要求 (17)● 6.2供货范围 (17)● 6.3 其他 (18)● 6.4. 备品备件及专用工具、仪器仪表 (18)7 包装、标识、运输 (19)●7.1 基本要求 (19)●7.2 特殊要求 (20)8 技术服务 (21)●8.1 设计资料要求 (21)●8.2 投标方应随标书提供的资料： (22)●8.3 对投标方所提资料的要求 (23)●8.4 投标方应提供经鉴定合格的试验报告和安装手册。

24 ●8.5 制造厂工地代表要求 (25)●8.6 在卖方工厂的检验和监造 (26)●8.7 卖方负责的培训服务 (26)9 质量保证和试验 (26)10 招标文件附图 (28)●附录A 投标人需填写的表格 (29)A1 投标人需填写的主要配套部件表 (29)A2 技术偏离表 (29)A3 备品备件、专用工具表 (29)0.4kV低压配电柜供货需求表特别注意：1、由于目前本工程初步设计尚未审查，技术规范书中技术参数及配置有可能根据初设审查意见进行调整，生产厂家接到买方正式通知后方可生产。

3、签协议时，需带上满足施工图设计深度的总装图和基础安装尺寸图（电子版及纸介质版）。

1 总则(1)本技术规范书适用于***************** 10MW并网光伏发电工程变电站0.4kV低压配电盘。

它提出了对该设备的功能设计、结构、安装和试验等方面的技术要求。

(2)本技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和技术规范的条文。

有源滤波装置技术规范书1.总则1.1本技术规范书适用于该0.4kV系统有源滤波装置。

提出了有源滤波装置装置的技术要求。

1.2本技术规范提出的是最低限度的技术要求,并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

投标方应保证提供符合工业标准和本技术规范的优质产品。

1.3本技术规范所使用的标准若与甲方所执行的标准不一致时，按较高标准执行。

1.4本技术规范书未尽事宜，由双方协商解决。

备注：供货范围包含设备的设计、制造、水平母排至断路器的分支排、出厂检验、包装、运输、保险、调试以及技术培训等服务。

供货范围不包含设备到现场的安装材料和现场的安装费用、水平主母排和母线框。

4.通用技术要求4.1 执行标准本产品执行中华人民共和国颁发的以下标准（但不限于），遵照执行标准名称如下：GB/T12325-2003电能质量供电电压允许偏差GB/T14549-1993 电能质量公共电网谐波GB/T15945-1995电能质量电力系统频率允许偏差IEC61642受谐波影响的工业交流电网、过滤器和并联电容器的应用IEC529外壳防护等级IEC61000-4~7电磁兼容（EMC）-第4部分4.2 环境条件使用环境温度：-5℃～+40℃，24h内平均温度不高于+35℃；运输贮存温度：-25℃～+55℃；5.专用技术要求5.1 技术指标及参数要求5.1.1 要求滤波效果：在滤波器容量满足的情况下，谐波含量符合规范GB/T14549-1993中的要求；5.1.2 滤波器容量应具备易扩展性：根据工程负荷增长的需要，滤波器能够添加不等容功率模块进行扩容，而不用安装新的CT。

5.1.3 具有全滤波、全无功补偿、滤波+无功补偿、谐波+无功补偿+三相不平衡补偿等工作模式，可自行设定。

5.1.4 有源滤波器采用模块化结构，采用全数字、模块化控制方式，CPU采用3DSP+CPLD全数字、模块化控制，主控中心做全封闭防尘处理。

5.1.5 有源滤波器应采用三相四线制的连接方式，需滤除中性线的谐波，并且中性线零序谐波滤波能力应为3倍相线谐波滤波能力，APF滤波器中采用英飞凌IGBT模块。

10kV配电工程0.4kV开关柜技术规范书目录1.总则2.技术要求3.供货范围4.技术服务5.买方工作6.工作安排7.备品备件及专用工具8.质量保证和试验9.包装、运输和储存1.总则1.1 本设备技术规范书仅限于10kV配电工程中0.4kVGCS型低压抽屉式开关柜。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。

1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.6 本设备技术规范书未尽事宜,由买卖双方协商确定。

1.7 买方所指定产品厂家的元器件质量由卖方负责。

2 . 技术要求2.1 承包范围制造商负责类同下列电气设备的设计、制造、工厂试验；包装、运输、交货、指导安装、现场试验、验收，并应完全符合合同要求。

本工程订购的设备规范和数量见表2.1表2.1 开关柜规范和数量2.2标准及规范交流低压抽出式开关柜的设计、材料、制造、试验等应遵循下述标准（不限于）：GB7251-1997《低压成套开关设备和控制设备》DT/T620-1997 《交流电气装置的过电压保护和绝缘配合》DL/T621-1997《交流电气装置的接地》DL/T725-2000 《电力用电流互感器订货技术条件》IEC439-1《低压成套开关设备和控制设备》GB9466-88《低压成套开关设备基本试验方法》GB4208-93 《外壳防护等级（IP代码）》在上述标准中，优先采用中华人民共和国国家标准、有关部颁标准及水利电力行业标准。

石化行业0.4kV低压开关柜及母线槽规格书□□□□□□化工有限公司碳五、碳九及裂解燃料油综合利用项目0.4kV低压开关柜及母线槽设备规格书1 .总则1.1 本规格书的使用范围，仅限于□□□□□□化工有限公司碳五、碳九及裂解燃料油综合利用项目，内容包括为抽屉式或固定式低压开关柜制造，检查和试验的最基本要求。

所有单位为公制。

1.2 本设备规格书并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。

供方保证提供符合本设备规格书和相关标准的优质产品。

1.3 本设备规格书中的未尽事宜，由供、需双方协商确定。

2 .应遵循的主要现行标准和技术规范 GB7251 低压成套开关设备和控制设备GB50171 电气装置工程盘、柜及二次回路结线施工及验收规范 GB50150 电气装置安装工程电气设备交接试验标准 GB1207 电压互感器 GB1208 电流互感器GB9815 家用及类似用途的熔断器 GB14048.1－5 低压开关设备和控制设备GB4026 电器接线端子的识别和用字母数字符号标志接线端子的原则 GB/T4942.2 低压电器外壳防护等级 GB6829 剩余电流动作保护器的一般要求 IEC60186 电压互感器IEC60296 低压熔断器 IEC60364 建筑物的电气设施IEC60445 电器接线端子和用字母数字符号标志接线端子的识别方法 IEC60529 外壳防护等级IEC60664 低压系统内部的绝缘匹配IEC60157 低压开关柜及控制装置，第1 部分，断路器 IEC60158 低压控制装置，第1 部分，接触器 IEC60337 控制开关IEC60408 低压空气开关、空气断路器、空气断路器及保险丝组合单元IEC60439 工厂组装好的低压开关柜及控制装置的组合件 IEC60144 密闭设备的低压开关柜及控制装置防护等级 IEC60947 低压开关柜及控制装置制造厂采用上述规范及上述规范所指定的规范应为最新版本。
