低压开关柜技术规格书

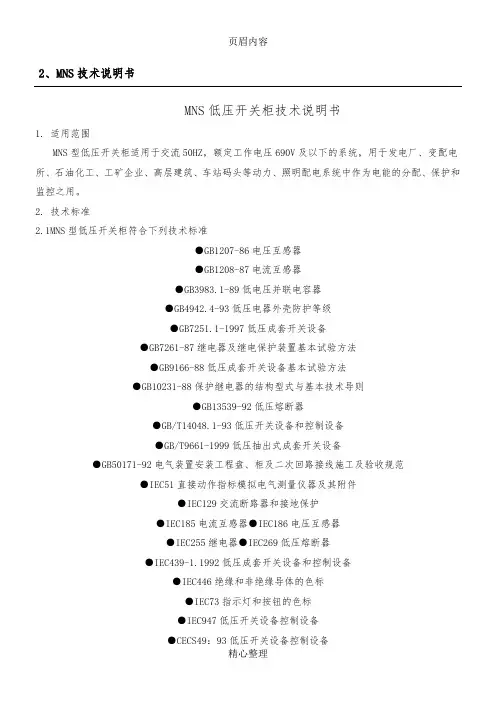

2、MNS技术说明书MNS低压开关柜技术说明书1.适用范围MNS型低压开关柜适用于交流50HZ，额定工作电压690V及以下的系统，用于发电厂、变配电所、石油化工、工矿企业、高层建筑、车站码头等动力、照明配电系统中作为电能的分配、保护和2.2.1MNS●IEC185电流互感器●IEC186电压互感器●IEC255继电器●IEC269低压熔断器●IEC439-1.1992低压成套开关设备和控制设备●IEC446绝缘和非绝缘导体的色标●IEC73指示灯和按钮的色标●IEC947低压开关设备控制设备●CECS49：93低压开关设备控制设备3使用环境条件3.1周围空气温度不高于 40 C，不低于-30 C，并且24h内其平均温度不高于+35 C。

3.2大气条件，空气清洁，相对湿度在最高温度为+40 C时不超过50%。

在较低温度时允许有较高的相对湿度。

例如：+20 C时相对湿度为90%。

但应考虑到由于温度的变化，有可能会偶然地产生适度的凝露。

3.3海拔高度不超过2000m。

3.4地震烈度8度;6基本技术要求6.1MCC) MCC小室.即主母线室、电器室和电缆室.6.3安全保护系统每柜设有一块或一组阻燃型的高密度聚氨酯塑料功能板,安装在主母线室与电器室之间,其作用为有效防止开关元件因故障引起的飞弧与母线之间短路造成的事故所采取的严密隔离措施.上下层抽屉之间都有带通风孔的镀锌金属隔板相隔离,较小的8E/4.8E/2抽屉其四周均为阻燃型工程塑料隔板,故相临回路之间有较强的绝缘隔离作用.柜内采用了多种塑料组件以支撑带电部分,这些组件要求是无卤素的,并且具有CTI300等级以上的防漏电性能.6.4母线系统MNS开关柜可配置二组主母线,安装在开关柜的主母线室.二组母线可分别安装在柜后上部及下部.根据进线需要,上下二组母线可分别采用不同或相同截面的材料.二者中。

配电又能防中心缆室中,N导体短装置的电的接装置中.在结构件的6.7.4抽屏单元有方便的限位设施，以保证抽出或插入时的安全。

XX电厂2×300MW煤矸石热电联产新建工程辅助厂房低压开关柜技术规范书附件1：技术规范书1、总则1.1 本规范书适用于XX电厂2×300MW煤矸石热电联产新建工程的低压开关柜设备，它提出了该设备的使用条件、设备的功能设计、主要技术参数、结构、性能、试验、包装、运输、提供备品备件、仪器仪表供货及现场所需安装指导、技术服务、技术资料等方面的技术要求。

1.2 招标方在本规范书中提出了低压开关柜设备最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务，对国家有关安全、环保等强制性标准，必须满足其要求。

1.3 如未对本招标文件提出偏差，将认为投标方提供的设备符合招标文件和标准的要求，偏差(无论多少)都必须清楚地表示在投标文件中的技术差异表中。

1.4投标方须执行本招标文件所列标准，有矛盾时，按较高标准执行。

1.5合同签订后3个月，按本规范的要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，招标方确认。

1.6在签订合同之后，招标人保留对本技术规范提出补充要求和修改的权力，投标人应承诺予以配合。

1.7 本工程采用KKS标识系统，投标方在中标后提供的技术资料(包括图纸)和设备标识必须有KKS编码，KKS编码应遵守招标方应用约定，保证技术资料（包括图纸）和设备标识正确使用KKS编码。

1.8 本技术规范在低压开关柜采购合同签订后，自动生效成为合同的附件，与合同具有同等法律效力，各方严格履行。

本技术规范中未尽事宜，双方友好协商解决。

1.9 投标方在投标书和投标澄清书中承诺事宜对于本低压开关柜的合同仍然有效，投标书和投标澄清书与本技术规范不同之处，以本技术规范为准。

1.10本技术规范在低压开关柜采购合同签订后，自动生效成为合同的附件，与合同具有同等法律效力，各方严格履行。

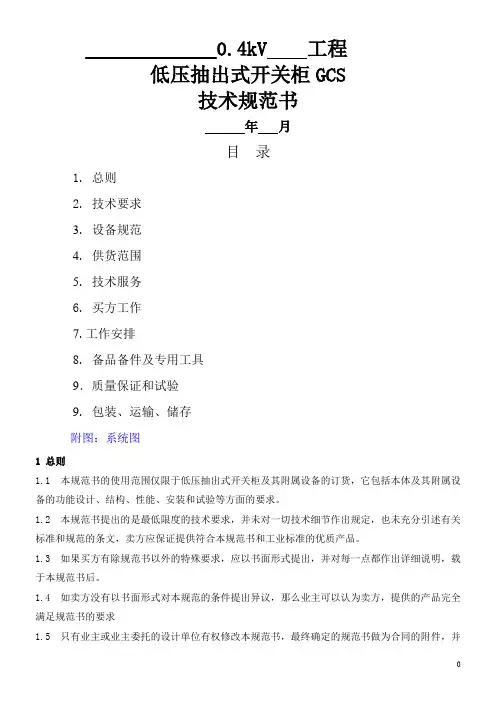

_____________0.4kV 工程低压抽出式开关柜GCS技术规范书年月目录1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 买方工作7.工作安排8. 备品备件及专用工具9．质量保证和试验9. 包装、运输、储存附图：系统图1 总则1.1 本规范书的使用范围仅限于低压抽出式开关柜及其附属设备的订货，它包括本体及其附属设备的功能设计、结构、性能、安装和试验等方面的要求。

1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和工业标准的优质产品。

1.3 如果买方有除规范书以外的特殊要求，应以书面形式提出，并对每一点都作出详细说明，载于本规范书后。

1.4 如卖方没有以书面形式对本规范的条件提出异议，那么业主可以认为卖方，提供的产品完全满足规范书的要求1.5 只有业主或业主委托的设计单位有权修改本规范书，最终确定的规范书做为合同的附件，并与合同文件具有相同的法律效力。

2 技术要求2.1 应遵循的主要现行标准GB7251 《低压成套开关设备和控制设备》JB/T9611 《低压抽出式开关设备》IEC60439-1 《低压成套开关设备和控制设备》2.2.1 环境温度最高温度 40℃最低温度 -5℃海拔高度≤1000m相对湿度: 年平均 77%泄漏比距: 3.1cm/kv耐受地震能力: 按8度设防，承受三周正弦波、水平和垂直加速度同时作用。

并考虑引出线端部套管连接导线及震荡的影响。

水平： 0.1g3 主要技术数据及要求3.1 基本技术参数3.1.1 名称：低压抽出式开关设备3.1.2 安装地点：户内3.1.3 主电路额定电压（V）：交流380（400）3.1.4 额定频率： 50HZ3.1.5 额定绝缘电压（V）： 660（1000）3.1.6 额定电流（A）：≤4000A（水平母线） 1000（垂直母线）3.1.7 母线额定短时耐受电流（kA/1s）: 503.1.8 母线额定峰值耐受电流（kA/0.1s）: 1053.1.9 工频试验电压（V/1min）: 2500（主电路）3.1.10 母线: 三相四线制 A、B、C、PEN三相五线制 A、B、C、PE、N（根据用户需要选择）3.1.11 防护等级 IP304 质量保证及试验4．1 质量保证4.1.1 低压抽出开关柜质保期为正式投运后 2 年，使用年限不少于年。

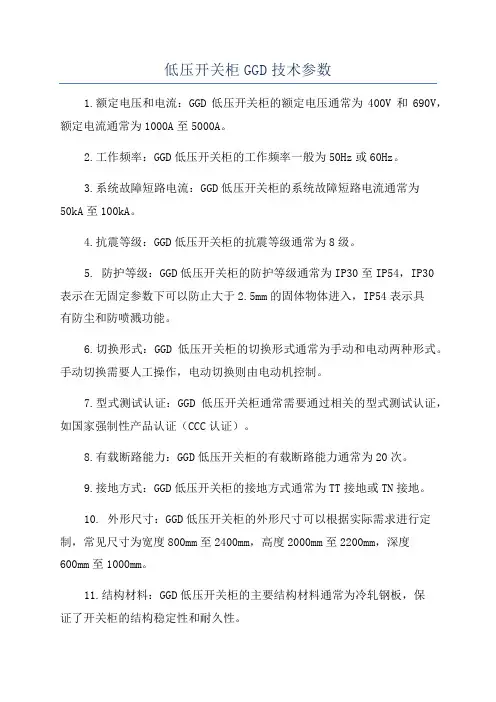

低压开关柜GGD技术参数1.额定电压和电流：GGD低压开关柜的额定电压通常为400V和690V，额定电流通常为1000A至5000A。

2.工作频率：GGD低压开关柜的工作频率一般为50Hz或60Hz。

3.系统故障短路电流：GGD低压开关柜的系统故障短路电流通常为50kA至100kA。

4.抗震等级：GGD低压开关柜的抗震等级通常为8级。

5. 防护等级：GGD低压开关柜的防护等级通常为IP30至IP54，IP30表示在无固定参数下可以防止大于2.5mm的固体物体进入，IP54表示具有防尘和防喷溅功能。

6.切换形式：GGD低压开关柜的切换形式通常为手动和电动两种形式。

手动切换需要人工操作，电动切换则由电动机控制。

7.型式测试认证：GGD低压开关柜通常需要通过相关的型式测试认证，如国家强制性产品认证（CCC认证）。

8.有载断路能力：GGD低压开关柜的有载断路能力通常为20次。

9.接地方式：GGD低压开关柜的接地方式通常为TT接地或TN接地。

10. 外形尺寸：GGD低压开关柜的外形尺寸可以根据实际需求进行定制，常见尺寸为宽度800mm至2400mm，高度2000mm至2200mm，深度600mm至1000mm。

11.结构材料：GGD低压开关柜的主要结构材料通常为冷轧钢板，保证了开关柜的结构稳定性和耐久性。

12.控制方式：GGD低压开关柜的控制方式通常通过触摸屏、PLC等设备进行远程控制。

总而言之，GGD低压开关柜具有较高的额定电压和电流、抗震等级、防护等级，可以实现手动或电动切换，需通过型式测试认证，并具备较高的有载断路能力。

同时，GGD低压开关柜还具有灵活的外形尺寸和可靠的结构材料，可以根据实际需求进行定制。

控制方式也可以通过现代化的电气设备进行远程控制，提高了操作的便捷性和安全性。

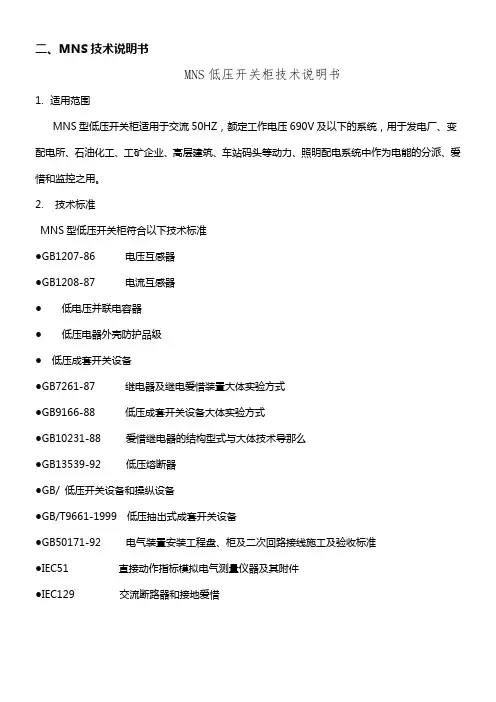

二、MNS技术说明书MNS低压开关柜技术说明书1.适用范围MNS型低压开关柜适用于交流50HZ，额定工作电压690V及以下的系统，用于发电厂、变配电所、石油化工、工矿企业、高层建筑、车站码头等动力、照明配电系统中作为电能的分派、爱惜和监控之用。

2.技术标准MNS型低压开关柜符合以下技术标准●GB1207-86 电压互感器●GB1208-87 电流互感器●低电压并联电容器●低压电器外壳防护品级●低压成套开关设备●GB7261-87 继电器及继电爱惜装置大体实验方式●GB9166-88 低压成套开关设备大体实验方式●GB10231-88 爱惜继电器的结构型式与大体技术导那么●GB13539-92 低压熔断器●GB/ 低压开关设备和操纵设备●GB/T9661-1999 低压抽出式成套开关设备●GB50171-92 电气装置安装工程盘、柜及二次回路接线施工及验收标准●IEC51 直接动作指标模拟电气测量仪器及其附件●IEC129 交流断路器和接地爱惜●IEC185 电流互感器●IEC186 电压互感器●IEC255 继电器●IEC269 低压熔断器●低压成套开关设备和操纵设备●IEC446 绝缘和非绝缘导体的色标●IEC73 指示灯和按钮的色标●IEC947 低压开关设备操纵设备●CECS 49：93 低压开关设备操纵设备3 利用环境条件周围空气温度不高于40C，不低于-30C，而且24h内其平均温度不高于+35C。

大气条件，空气清洁，相对湿度在最高温度为+40C时不超过50%。

在较低温度时许诺有较高的相对湿度。

例如：+20C时相对湿度为90%。

但应考虑到由于温度的转变，有可能会偶然地产生适度的凝露。

海拔高度不超过2000m。

地震烈度8度;运行于无火灾、爆炸危险、严峻污秽、化学侵蚀及猛烈震动的场所。

4 产品特点设计紧凑：以较小的空间能容纳较多的功能单元结构通用性强，组装灵活：以25mm为模数的C型材能知足各类结构型式`防护品级及利用环境的要求。

MNS型低压抽出式开关柜技术规范书1、我方所提供开关设备的总体说明：1.1低压开关设备的型号规格：MNS是一种模块化、多功能的低压配电配，应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压、配电和电动机控制系统。

MNS采用的柜体结构具有高度的灵活性。

根据不同客户的需要或不同的使用场合，柜体内可安装多种型号及规格元器件。

根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中，如：馈电回路与电动机控制回路可混装在一起。

MNS是一种全系列的低压开关柜，可以满足您全方位的需要，适用于4000A以下的所有低压系统。

MNS可以提供高水准的可靠性和安全性、人性化的设计，加强了对人身和设备安全所需的保护。

MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苟刻工期及供电边续性的要求。

1.2低压开关设备的主要材料：主构架柜体基础结构是由C型材装配组成，C型型材是以E=25mm为模数安装孔的钢板弯制而成，全部框架及内层隔板都作镀锌钝化处理，四周门板，侧板则作喷塑涂漆。

1.3低压开关设备的技术特点：1.3.1MNS系列低压开关柜包括固定技术和抽屉技术。

选用材料又分钢板结构技术和塑料结构技术。

技术水平达到当代国际水平。

1.3.2设计紧凑，以较小的空间能容纳较多的功能单元。

1.3.3结构通用性强，组装灵活：以便25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。

1.3.4采用标准模块设计：分别可成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意组装，以便200余种组装件可以组成不同方案的框架结构和抽屉单元。

1.3.5安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。

1.3.6技术性能高：主要参数达到当代国际水平。

1.3.7压缩场所：三化程度高，可大大压缩储存和运输预制件的场所。

1.3.8装配方便：不需要特殊复杂工具。

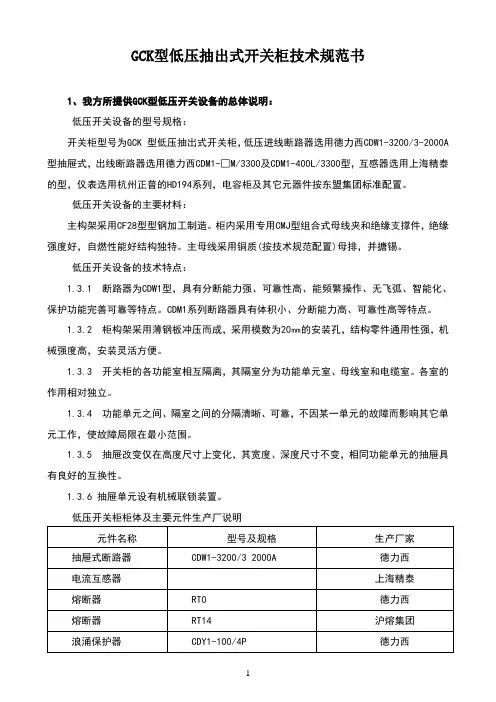

GCK型低压抽出式开关柜技术规范书1、我方所提供GCK型低压开关设备的总体说明：低压开关设备的型号规格：开关柜型号为GCK 型低压抽出式开关柜，低压进线断路器选用德力西CDW1-3200/3-2000A 型抽屉式，出线断路器选用德力西CDM1-□M/3300及CDM1-400L/3300型，互感器选用上海精泰的型，仪表选用杭州正普的HD194系列，电容柜及其它元器件按东盟集团标准配置。

低压开关设备的主要材料：主构架采用CF28型型钢加工制造。

柜内采用专用CMJ型组合式母线夹和绝缘支撑件，绝缘强度好，自燃性能好结构独特。

主母线采用铜质(按技术规范配置)母排，并搪锡。

低压开关设备的技术特点：1.3.1 断路器为CDW1型，具有分断能力强、可靠性高、能频繁操作、无飞弧、智能化、保护功能完善可靠等特点。

CDM1系列断路器具有体积小、分断能力高、可靠性高等特点。

1.3.2 柜构架采用薄钢板冲压而成，采用模数为20㎜的安装孔，结构零件通用性强，机械强度高，安装灵活方便。

1.3.3 开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。

各室的作用相对独立。

1.3.4 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。

1.3.5 抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性。

1.3.6 抽屉单元设有机械联锁装置。

低压开关柜柜体及主要元件生产厂说明低压开关柜主要技术参数：2、低压开关柜生产遵循的标准：我方提供的低压开关柜符合以下标准：IEC439-1 低压成套开关设备和控制设备GB7251 低压成套开关设备ZBK36001 低压抽出式成套开关设备GB1207 额定电压GB11032 交流无间隙金属氧化锌避雷器3、低压开关柜使用环境条件：海拔高度：≦2000米；环境温度： -5℃～+40℃最大日温差： 15℃；相对湿度：最高温度为40℃时不超过50% ，在较低温度时允许有较大的相对20℃≤90%；安装时垂直面的倾度不超过5‰开关安装在无剧烈震动，不足以使电器元件受到不应有腐蚀的场所。

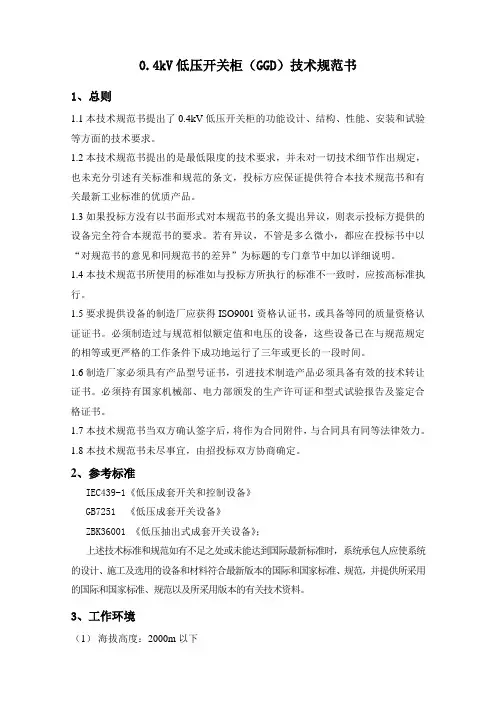

0.4kV低压开关柜（GGD）技术规范书1、总则1.1本技术规范书提出了0.4kV低压开关柜的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品。

1.3如果投标方没有以书面形式对本规范书的条文提出异议，则表示投标方提供的设备完全符合本规范书的要求。

若有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细说明。

1.4本技术规范书所使用的标准如与投标方所执行的标准不一致时，应按高标准执行。

1.5要求提供设备的制造厂应获得ISO9001资格认证书，或具备等同的质量资格认证证书。

必须制造过与规范相似额定值和电压的设备，这些设备已在与规范规定的相等或更严格的工作条件下成功地运行了三年或更长的一段时间。

1.6制造厂家必须具有产品型号证书，引进技术制造产品必须具备有效的技术转让证书。

必须持有国家机械部、电力部颁发的生产许可证和型式试验报告及鉴定合格证书。

1.7本技术规范书当双方确认签字后，将作为合同附件，与合同具有同等法律效力。

1.8本技术规范书未尽事宜，由招投标双方协商确定。

2、参考标准IEC439-1《低压成套开关和控制设备》GB7251 《低压成套开关设备》ZBK36001 《低压抽出式成套开关设备》；上述技术标准和规范如有不足之处或未能达到国际最新标准时，系统承包人应使系统的设计、施工及选用的设备和材料符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。

3、工作环境（1）海拔高度：2000m以下（2）最高环境温度：+40℃（3）最低环境温度：-25℃（4）最高月平均相对湿度：90%（25℃）（5）最大日温差：25℃（6）相对湿度日平均不大于95%月平均不大于90%（7）地震强度水平加速度：0.2g垂直加速度：0.1g整台设备应能承受上述加速度同时作用，试验方法采用共振、正弦、拍波试验法。

. . word完美格式

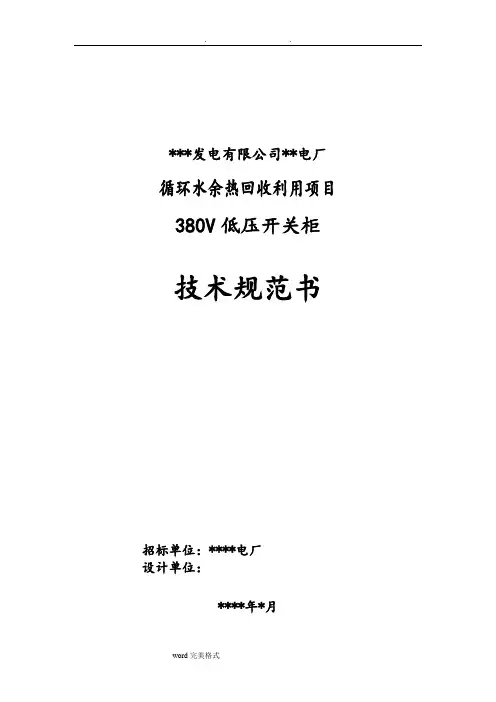

***发电有限公司**电厂

循环水余热回收利用项目

380V低压开关柜

技术规范书

招标单位：****电厂 设计单位：

****年*月 . . word完美格式 目 录 1.总则 ........................................................ 1 2.主要技术标准 ................................................ 1 3.设备运行环境条件 ............................................ 2 4.主要技术要求 ................................................ 3 4.1 主要技术参数 .......................................... 3 4.2 结构要求 .............................................. 3 4.3 柜内主要设备选型 ...................................... 5 4.4 二次接线 .............................................. 6 5.设备规范 .................................................... 6 6.供货范围 .................................................... 7 7.技术服务 .................................................... 7 7.1 技术文件 .............................................. 7 7.2 现场服务 .............................................. 8 8.试验 ........................................................ 8 9.质量保证 .................................................... 8 9.1 选题保证文件 .......................................... 8 9.2 质量保证 .............................................. 9 10.附图 ....................................................... 9 . .

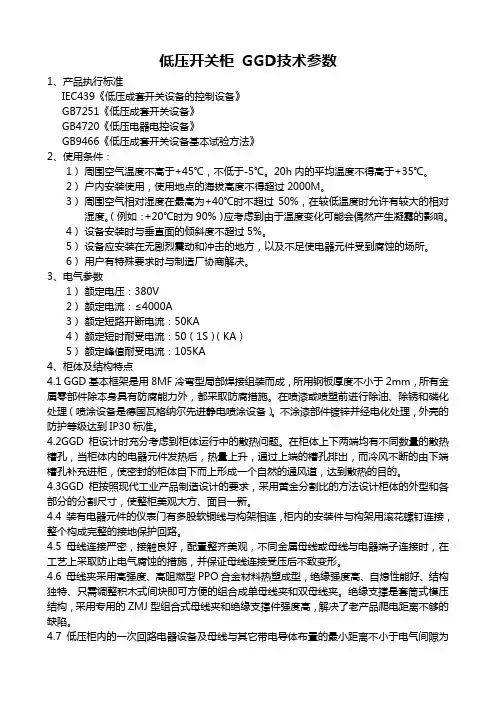

低压开关柜GGD技术参数1、产品执行标准IEC439《低压成套开关设备的控制设备》GB7251《低压成套开关设备》GB4720《低压电器电控设备》GB9466《低压成套开关设备基本试验方法》2、使用条件：1）周围空气温度不高于+45℃，不低于-5℃。

20h内的平均温度不得高于+35℃。

2）户内安装使用，使用地点的海拔高度不得超过2000M。

3）周围空气相对湿度在最高为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。

（例如：+20℃时为90%）应考虑到由于温度变化可能会偶然产生凝露的影响。

4）设备安装时与垂直面的倾斜度不超过5%。

5）设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

6）用户有特殊要求时与制造厂协商解决。

3、电气参数1）额定电压：380V2）额定电流：≤4000A3）额定短路开断电流：50KA4）额定短时耐受电流：50（1S）（KA）5）额定峰值耐受电流：105KA4、柜体及结构特点4.1 GGD基本框架是用8MF冷弯型局部焊接组装而成，所用钢板厚度不小于2mm，所有金属零部件除本身具有防腐能力外，都采取防腐措施。

在喷漆或喷塑前进行除油、除锈和磷化处理（喷涂设备是德国瓦格纳尔先进静电喷涂设备）。

不涂漆部件镀锌并经电化处理，外壳的防护等级达到IP30标准。

4.2GGD柜设计时充分考虑到柜体运行中的散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜体内的电器元件发热后，热量上升，通过上端的槽孔排出，而冷风不断的由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然的通风道，达到散热的目的。

4.3GGD柜按照现代工业产品制造设计的要求，采用黄金分割比的方法设计柜体的外型和各部分的分割尺寸，使整柜美观大方、面目一新。

4.4 装有电器元件的仪表门有多股软铜线与构架相连，柜内的安装件与构架用滚花螺钉连接，整个构成完整的接地保护回路。

4.5母线连接严密，接触良好，配置整齐美观，不同金属母线或母线与电器端子连接时，在工艺上采取防止电气腐蚀的措施，并保证母线连接受压后不致变形。

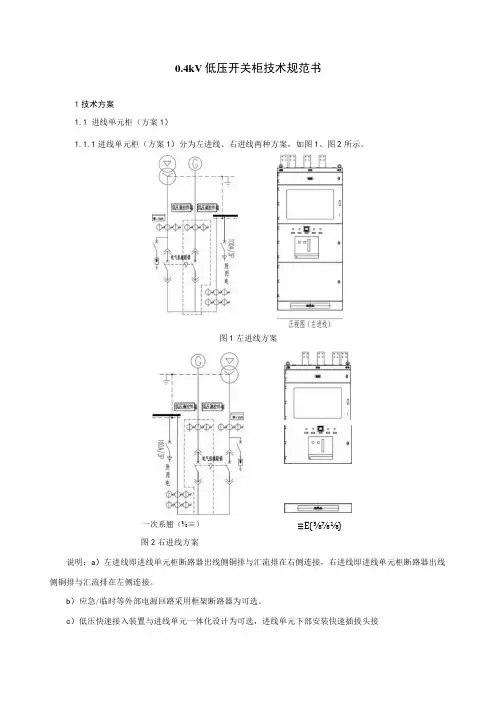

0.4kV低压开关柜技术规范书1技术方案1.1进线单元柜（方案1）1.1.1进线单元柜（方案1）分为左进线、右进线两种方案，如图1、图2所示。

图1左进线方案≡E(⅜⅞⅛)一次系翘（⅜≡）图2右进线方案说明：a）左进线即进线单元柜断路器出线侧铜排与汇流排在右侧连接，右进线即进线单元柜断路器出线侧铜排与汇流排在左侧连接。

b）应急/临时等外部电源回路采用框架断路器为可选。

c）低压快速接入装置与进线单元一体化设计为可选，进线单元下部安装快速插拔头接口。

1.1.2进线单元柜主要元器件配置：柜体、铜排、框架断路器、电流互感器、母线夹、浪涌保护器、塑壳断路器（用于站用电）、微型断路器（用于浪涌保护器）、低压回路测控终端、二次端子、指示灯、按钮等。

1.2母联单元柜（方案2）1.2.1母联柜（方案2）分为左母联、右母联两种方案，如图3、图4所示。

ψφ<x∣>(iW)图3左母联方案φ<>φ*一标蠢他处豌女÷麻哀余电施麻1一次系勰（右母聚）图4右母联方案说明：左母联即母联单元柜断路器出线侧铜排与汇流排在右侧连接，右母联即母联单元柜断路器出线侧铜排与汇流排在左侧连接。

1.2.2母联单元柜主要元器件配置：柜体、铜排、框架断路器、电流互感器、母线夹、二次端子、指示灯、按钮等。

1.3馈线单元柜1.3.1馈线单元柜1a）适用于四路塑壳断路器（4×630A）出线方案，馈线单元形式含抽屉式、固定分隔式和固定式。

b）馈线单元柜主要元器件配置：柜体、铜排、塑壳断路器、电流互感器、母线夹、低压回路测控终端、二次端子、指示灯、操作手柄等。

1.3.2馈线单元柜2a）适用于六路塑壳断路器（2×250A+4×400A）出线方案，馈线单元形式含抽屉式、固定分隔式和固定式。

b）馈线单元柜主要元器件配置：柜体、铜排、塑壳断路器、电流互感器、母线夹、低压回路测控终端、二次端子、指示灯、操作手柄等。

GGD低压开关柜技术说明1）GGD低压柜技术说明低压配电柜（GGD），符合有关国家标准。

柜体采用通用柜形式，构架用C型材或优质冷轧钢板折弯而成。

用8.8级自攻锁紧螺钉或六角螺钉紧固互相连接成基本柜架，柜体上下两端均有不同数量的散热孔槽，使密封的柜体形成自然通风道。

柜体的主要材料要求如下：柜体的支架、面板、隔板等材料采用不低于2.0mm厚度的敷铝锌板，铜材含铜纯度不低于99.9%、导电率不低于97%。

柜体防护等级为IP30。

低压配电柜主要电气技术参数●额定电压：0.38kV●额定频率：50Hz●额定电流：详见系统图●1s额定短时耐受电流：50kA●额定峰值耐受电流：105kA●母线系统：三相五线制●使用条件：户内，●外形尺寸：详见系统图其他事宜均按照有关国家标准执行。

2）塑壳断路器主要电气技术参数●额定电压：AC400V●额定频率：50Hz●额定绝缘电压：AC690V●额定冲击耐受电压：≥8000V●极数：4极，3极，漏电●额定电流：●壳架额定电流：●额定运行短路分断能力：≥35 kA ●额定极限短路分断能力：≥50 kA●飞弧距离：零飞弧●脱扣器：瞬时动作脱扣器，带辅助触头。

根据负荷情况，分为配电用或电动机保护用断路器。

3）负荷开关及隔离开关主要电气技术参数●额定电压：AC400V●额定频率：50Hz●额定绝缘电压：AC690V●额定冲击耐受电压：≥8000V●极数：3极，●额定电流：●壳架额定电流：●额定运行短路分断能力：●额定极限短路分断能力：4）微型断路器主要电气技术参数●额定电压：AC400V●额定频率：50Hz●额定绝缘电压：AC690V●额定冲击耐受电压：≥8000V●极数：4极，3极，2极，单极，漏电●额定电流：●壳架额定电流：●额定运行短路分断能力：●额定极限短路分断能力：●飞弧距离：零飞弧●脱扣器：瞬时动作脱扣器，带辅助触头。

根据负荷情况，分为配电用或电动机保护用断路器。

5）电流互感器电流互感器采用BH0.66系列电流互感器。

MNS型低压开关柜产品规格书1概述MSN型低压抽屉式开关柜（以下简称开关柜）及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。

其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。

2引用标准及规范开关柜是依据下列标准进行设计与制造。

低压成套开关设备ZBK36001 低压抽出式成套开关设备GB4720 低压电器电控设备GB9466 低压成套开关设备基本试验方法GB9466 低压成套开关设备基本试验方法GB50150 电气装置安装工程电气设备交换试验标准GB50168 电气装置安装工程电缆线路施工及验收规范IEC439-1 低压开关电器和控制电器组成的成套设备上述所有的规范、标准是有效版本。

3技术数据使用环境条件：安装地点：户内海拔高度： 1000m以下环境气温： -15℃～+45℃最高日气温： +35℃（24小时平均值）最大日温差： <15K最大相对湿度： 95％（日平均）90%（25℃）(月平均)耐地震能力：耐受烈度不超过8度空气污秽程度：轻度污秽开关柜基本参数：额定运行电压：400VAC额定绝缘电压：660VAC额定冲击耐受电压：8kV额定工作电流：水平主母线≤4000A垂直母线≤1250A工作频率：50Hz主母线额定短时耐受电流：≤80kA主母线额定峰值耐受电流：≤175kA垂直母线额定短时耐受电流：≤50kA垂直母线额定峰值耐受电流：≤105kA工频耐压：2500V-1min外形尺寸： mm 高 2200宽 600－800-1000-1200深 600－800-1000-1200防护等级： IP30～IP54（根据要求选用）4框架4.1开关柜的系统框架为带有25mm间隔模数孔的C型骨架。

框架结构的连接采用国际先进自攻螺钉组装而成。

所有框架零件均为免维护型。

4.2开关柜高度模数化，标准模数E=25mm，由于框架采用25mm模数孔系统，框架结构无需专用工具就能组装成各种型式的柜体。

山东省莘县华祥石化有限公司电气系统低压开关柜技术规范书2012年03月目录1、GGD配电柜的技术规范2、软启动柜的技术规范3、无功补偿柜的技术规范一、GGD低压配电柜技术规范1、GGD低压配电柜引用标准1、《低压成套开关设备》；2、IEC439《低压成套设备和开关设备》；3、GB/《低压电器外壳防护等级》。

2、电气性能1、额定工作电压： 380V；2、额定电流： 1000A，1600A，3、额定短路开断电流： 15kA，30kA.4、额定短时耐受电流（1S）： 15kA，30kA，3、结构性能1、外形尺寸2、柜高尺寸系列： 2200mm；3、柜宽尺寸系列： 600，800，1000，1200mm；4、柜深尺寸系列： 600，800mm。

5、无功补偿柜屏宽1000mm或1200mm；开关柜屏宽800mm或600mm.4、颜色1、统一灰白色,实行烤漆着色。

5、柜体要求1）装有电器元器件的仪表门用多股软铜线与构架相连，柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。

2）柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整。

柜顶的四角装有吊环，用于起吊和装运。

3）母线、导电部件的材料均为高导电率的铜材制造。

4）绝缘导线选用铜质线，辅助电路的绝缘导线为多股铜绞线。

5）母线搭接处镀锡、搪锡。

6）开关柜的结构要求合理，其电气和机械性能达到技术条件规定的要求。

6、主要技术参数1）额定电压400V2) 额定绝缘电压660V3)控制回路额定工作电压AC220V4)额定频率50Hz5)各配电柜负载容量/负载电流，符合各箱体配电系统图。

6)各箱体防护等级IP302、技术要求：1）各类配电柜内的断路器、接触器等电气元件规格、参数均遵照电气系统图要求进行配置。

2）断路器、开关等电气元器件，均符合国标及IEC等有关标准。

3）各类配电箱外壳有足够的强度和刚度，能承受安装、运输等情况所遭受的碰撞而不影响设备的性能，塑质配电箱面板能承受国际规定的碰撞力，而不破碎。
