市地下综合管廊项目技术规格书（电力部分）中铁四局集团电气化工程2017年3月0.4kV低压开关柜（含电容补偿柜）1.概述0.4kV低压开关柜为保证用电设备安全、连续正常使用，要求提供的低压开关柜应满足其环境条件并且技术先进、生产工艺成熟可靠、结构紧凑、便于安装和维护。
要求投标人对所提供设备的要求：正确的设计、坚固的结构、所用材料具有足够的强度、并具有合格的质量且无缺陷。
如果投标人所提供的设备具有下述招标人所要求之外的装置或功能，须加以注明。
柜体要求采用施耐德Blockset、ABB的MD190、西门子8PT-4000，三种柜体形式中的一种或同上述品质的柜型，低压开关柜采用抽出式MNS开关柜，断路器采用固定式结构。
与自动化控制系统接口要求：框架断路器须配置开关状态及脱扣指示，塑壳断路器须配置开关状态辅助接点，并将辅助接点接至专门为自动化控制系统设置的端子。
主进及分回路设置计量表计。
2.技术标准本设备的制造、试验和验收除了满足本技术规格书的要求外，还符合如下标准：上述标准均应是最新且已实施的版本。
3.使用环境条件3.1.系统标称电压：0.4kV3.2.中性点连接：直接接地3.3.安装场所: 户3.4.海拔高度：≤1000m3.5.运行环境温度：-15℃～+40℃3.6.运行环境湿度：日平均相对湿度不大于95%，月平均相对湿度不大于90%3.7.周围空气没有明显的受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染地震强度：≤8度4.系统参数接地形式：TN-S。
系统电压：0.4/0.23kV。
额定绝缘电压：1.0 kV。
过电压等级：III额定频率：50Hz。
污染等级：3级4.1 各种电气设备回路电压电气设备控制、保护、信号回路电压由投标单位根据标准并结合施工图纸确定。
在上述数值的80%~120%围，各种电气设备动作准确可靠。
断路器的合闸电压在上述数值的85%~110%围能关合额定关合电流。
在上述数值的75%~110%围能在无负荷情况下关合。
目录一、工程概述 (2)二、标准和规范 (2)三、运行环境条件 (3)四、产品应遵循的设计图纸 (3)五、主要技术参数 (3)六、技术要求 (4)七、质量保证 (8)八、供货范围 (8)技术规格书文件号：DL1-0000EL02 CADD号：DL1-0000EL2-0.DOC 版次 0 版共8 页第2 页远东远东电器集团有团有限公司一、工程概述本技术规格书用于胜利油田分公司胜利采油厂GCS低压开关柜。
它对0.4kV低压开关柜的制造、安装、试验、供货的相关工作提出了最低要求。
胜利油田项目0.4kV开关柜采用GCS型，共13面二、标准和规范1、GB/T 2900.18-1992 《电工术语低压电器》2、GB/T 1408.1-1999 《固体绝缘材料电气强度试验方法工频下的试验》3、GB 7251-1997 《低压成套开关设备和控制设备》4、GB 13539.1-1992 《低压熔断器基本要求》5、GB 14048 《低压开关设备和控制设备》6、GB/T 17627 《低压电气设备的高电压试验技术》7、GB 1208-1997 《电流互感器》8、IEC 60059 《IEC标准电流额定值》9、IEC 60044-1-2000 《仪表用互感器第1部分：电流互感器》10、IEC 60044-2-2000 《仪表用互感器第2部分：电压互感器》11、IEC 60269 《低压熔断器》12、IEC 60439 《低压开关设备和控制设备组件》13、IEC 60521 《0.5级、1级和2级交流电能表》14、IEC 60529 《外壳防护等级（IP代码）》15、IEC 60664 《低压系统内设备的绝缘配合》16、IEC 60947 《低压开关设备和控制设备》本条款仅列出了应执行的主要标准规范，除执行上述规范外，尚应符合国家现行有关强制性标准的规定，以及其它适应于产品内容的其它标准规范。
如果几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款。
低压配电柜技术规格书2.2甲方的工作范围（1）甲方对乙方的设计进行审查，确定符合工艺技术要求；（2）甲方对乙方的采购、制造、指导安装、试验等阶段的进度和质量的监督。
3采用的标准和规范低压开关柜的设计、制造、检验和验收应采用如下标准规范，规范所使用的各标准如有新版本，以最新版本（包括规范标准中的附录以及补充、修订的内容）为准；国内设计和采购的设备材料应满足中国相关的国家(GB)和工业标准规范；国外设计和采购的设备材料应满足相关的国际(IEC)和国外标准规范，但不得低于国内标准。
当不同的标准规范发生冲突时，应统一满足最严格的规范标准要求。
乙方应根据国际标准ISO9001和ISO9003的程序要求对产品的所有硬件设备和软件程序质量提供证明和保证。
除了另外特别说明以外，电气设备的设计、设备组装、材料和安装至少满足相关最新版本标准规范的最低要求。
GB10233-2022低压成套开关设备基本试验方法GB7251.1-2022低压成套开关设备和控制设备GB/T5877低压固定封闭式成套开关设备GB14048.2低压开关设备和控制设备低压断路器GB14048.6-2022低压断路器低压成套开关设备和控制设备GB7947-2022绝缘导体和裸导体的颜色标志IEC439-1-1992低压成套开关设备和控制设备IEC60947-2-4低压成套开关设备和控制设备、断路器、接触器GB1208-2022电流互感器GB/T2423.4-2022电工电子产品基本环境试验规程试验Db：交变湿热试方法。
（eqvIEC60068-2-30：1980）GB/T2828-2003逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2900.19-1994电工名词术语高电压试验技术和绝缘配合GB/T2900.20-1994电工术语中压开关设备GB/T3797-2022电气控制设备JB/T7601.2-2022电线电缆专用设备基本技术要求电缆设备基本技术要求GB4208-2022外壳防护等级GB/T13384-2022机电产品包装通用技术条件JB3284-1983电机、电器产品运输、贮存基本环境及试验条件GB/T191-2022包装储运图示标志当上述规定和标准不适用某些设备和材料时，或乙方欲采用其它标准规范取代时，需呈交甲方确认后方可采用。
低压配电（箱）柜
技术规格书
建设单位：XXXXXXXX
工程名称：XXXXXXXXX教学楼）
低压配电（箱）柜技术规格书
1 设备名称
落地型低压配电（箱）柜
2 设备数量
2台
3柜体要求
4供货要求及供货范围
a、开关柜柜体结构是采用通用柜的形式，选用优质冷轧钢板制造。
构架用8MF冷
弯型钢局部焊接组装而成，由构架零件及型钢配装，从而保证了柜体的精度和质量。
b、柜门用转轴式活动铰链与构架相连，装卸方便。
门的折边处嵌有山型橡塑条，具有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
c、门用多股软铜线与构架相连，柜内的安装件与构架间用滚花螺钉连接，母线搭接母线搭接处镀锡、搪锡。
d、柜内水平铜母排由开关柜制作做好后配套供货。
e、母线相序排列、颜色符合国家标准；母线（主母线、分支母线、连
接小母线）都要求表面镀锡处理，外面采用绝缘热收缩套管密封绝缘，母线有标相别的颜色。
f、零母排、接地母排置于柜体的下部，水平贯通，在每柜内钻适当的φ9孔以利安装接线。
供货商应同时提供柜内所有刀闸开关的操作手柄、灭弧罩等部件；
g、提供足够安装用的专用螺栓，满足抗震要求；
5 提交的技术文件
各柜内的出厂图纸资料、相关的出厂检验资料，配电柜的相关认证资料。
提供柜内的主要零部件合格证等。
6．制造商的服务
必要时供方的技术代表到工作现场指导安装、检查、提交安装完毕的证明。
并协助进行调试运行。
们供方应明确提出设备的保用期限，在质保期内应免费提供保修服务。
_____________0.4kV 工程低压抽出式开关柜GCS技术规范书年月目录1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 买方工作7.工作安排8. 备品备件及专用工具9．质量保证和试验9. 包装、运输、储存附图：系统图1 总则1.1 本规范书的使用范围仅限于低压抽出式开关柜及其附属设备的订货，它包括本体及其附属设备的功能设计、结构、性能、安装和试验等方面的要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和工业标准的优质产品。
1.3 如果买方有除规范书以外的特殊要求，应以书面形式提出，并对每一点都作出详细说明，载于本规范书后。
1.4 如卖方没有以书面形式对本规范的条件提出异议，那么业主可以认为卖方，提供的产品完全满足规范书的要求1.5 只有业主或业主委托的设计单位有权修改本规范书，最终确定的规范书做为合同的附件，并与合同文件具有相同的法律效力。
2 技术要求2.1 应遵循的主要现行标准GB7251 《低压成套开关设备和控制设备》JB/T9611 《低压抽出式开关设备》IEC60439-1 《低压成套开关设备和控制设备》2.2.1 环境温度最高温度 40℃最低温度 -5℃海拔高度≤1000m相对湿度: 年平均 77%泄漏比距: 3.1cm/kv耐受地震能力: 按8度设防，承受三周正弦波、水平和垂直加速度同时作用。
并考虑引出线端部套管连接导线及震荡的影响。
水平： 0.1g3 主要技术数据及要求3.1 基本技术参数3.1.1 名称：低压抽出式开关设备3.1.2 安装地点：户内3.1.3 主电路额定电压（V）：交流380（400）3.1.4 额定频率： 50HZ3.1.5 额定绝缘电压（V）： 660（1000）3.1.6 额定电流（A）：≤4000A（水平母线） 1000（垂直母线）3.1.7 母线额定短时耐受电流（kA/1s）: 503.1.8 母线额定峰值耐受电流（kA/0.1s）: 1053.1.9 工频试验电压（V/1min）: 2500（主电路）3.1.10 母线: 三相四线制 A、B、C、PEN三相五线制 A、B、C、PE、N（根据用户需要选择）3.1.11 防护等级 IP304 质量保证及试验4．1 质量保证4.1.1 低压抽出开关柜质保期为正式投运后 2 年，使用年限不少于年。
低压开关柜技术规格书1.0总则1.1本规格书适用于武汉站工程的0.4kV 低压开关柜。
它包括采购的0.4kV 低压开关柜及辅助设备的功能设计、结构、性能、安装、试验和检修等方面的技术要求。
1.2本规格书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规格书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3如果卖方没有以书面对本规格书的条文提出异议，则意味着卖方提出的产品完全符合本规格书的要求。
如有异议，必须清楚地表示在“差异表”中。
1.4中标确认后x 天内，卖方提出合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，供买方确认。
1.5设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
卖方应具有良好的银行资信的商业信誉，没有处于被责令停业，财产被接管、冻结，破产状态。
1.6卖方应提供高水平的设备，开关柜应至少是90 年代的国际先进水平，在国内相应行业拥有良好业绩，证明是成熟可靠的产品。
如果该设备为卖方从国外公司引进的柜型，则卖方应具有国外品牌授权证明。
1.7卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循相关的IEC 标准或者中国国家标准。
1.8在签订合同之后，买方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.9本技术规格书经供、需双方确认后作为合同的技术附件，与合同正文具有同等法律效力。
1.10本技术规格书未尽事宜, 由供、需双方协商确定。
2.0 规范和标准380V 低压开关柜及其相关电器应符合下列各现行标准的要求：IEC 60947 —低压空气断路器IEC 60439-1 —低压成套开关设备GB7251.1-2005—低压成套开关设备GB/T14048.11-2002—低压开关设备和控制设备3.0运行和设计条件3.1设备运行的环境要求3.1.1概述3.1.1.1现场的一般气象条件和数据见第2 节所述。
1总则1.1本设备技术规范适用于400V 低压开关柜设备，提出了该设备的功能、设计、结构、性能、安装和试验等方法的技术要求。
动力配电箱的技术要求亦参照本规范执行。
1.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定，也未充分引述有关标准和规范条文，卖方应提供符合国家标准和本技术条件要求的优质产品。
1.3如果卖方没有以书面对本技术规范的条文提出异议，则意味着卖方提供的设备（或系统）安全符合本技术规范的要求。
如有异议，不管是多少微小，都应在报价书中的以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书所使用的标准如遇与卖方所执行标准不一致时，按较高标准执行。
1.5本设备技术规范经买卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6供方应获得ISO9000（GB/T19000）资格认证书或具备等同质量认证证书，提供的产品必须通过国家强制安全认证，即CCC（China Compulsory Certification ），并有3C 认证检验报告、两部鉴定文件或等同有效的证明文件。
对于新产品，必须经过桂网试运行，并通过产品鉴定。
2标准规范2.1合同设备包括卖方向其他厂家购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求，除非另有特别说明，将包括在投标期内有效的任何修正和补充。
2.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会（IEC）标准以及国际单位制（SI）标准。
如采用合资或合作产品，还应遵守使用方国家标准，当上述标准不一致时按高标准执行。
2.3本条款所指定的标准应作为设计制造的依据，采用的标准必须是最新版本，如果标准间出现冲突，应按高标准执行本合同必须遵照执行的技术规范如下（但不限于此）：低压开关设备和控制设备》GB/T14048.1-93低压设备和控制设备》GB1408-93低压成套开关设备》GB7251-87低压抽出式成套开关设备》JB/T9661低压成套开关设备和控制设备》IEC439-1低压电器防护等级》GB4942.2-85电测量仪表装置设计技术规程》SDJ9-87导体和电器选择设计技术规定》SDGJ142.4上述法则和标准提出了最基本要求，如果根据卖方的意见并经用户接受，使用优于或更为经济的设计或材料，并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越。
技术规格书编号：标题：低压配电箱版次：0建设单位：高银地产（天津）有限公司项目名称：天津高新区软件和服务外包基地综合配套区——中央商务区一期目录1. 总则 (1)1.1 概述 (1)1.2 总体要求 (1)1.3 参考法规和规章 (1)2. 产品技术要求 (2)2.1一般要求 (2)2.2 箱体及附属零部件 (3)2.3电气元件 (4)2.3.1自动转换开关 (6)2.3.2负荷隔离开关 (8)2.3.3断路器 (9)2.3.4变频器 (11)2.3.5浪涌保护器 (14)2.3.6多功能数显表 (16)2.3.7智能照明模块 (18)2.3.8漏电火灾探测器及监控单元 (19)2.3.9互感器 (20)2.4按钮和指示灯 (20)2.5组装配线 (21)2.6工厂验收试验 (22)2.7工地验收试验 (23)2.8工地测试与试运行 (24)2.9资料报审 (24)3.供货服务 (24)3.1 质量保证及保修 (24)3.2 现场服务 (25)3.3 备品备件 (25)1.总则1.1概述本技术规格书适用于天津高新区软件和服务外包基地综合配套区——中央商务区一期工程电气系统低压配电箱技术规格书，提出具体的技术参数以及技术条件。
1.2总体要求本技术规格书的内容包括遵循的标准和低压配电箱使用条件、构造及及其技术要求、试验项目和方法、验收规则、标志、运输、包装等。
本技术规格书中凡标明参数数值的，是作为特别强调，其他未标明的均应执行相关GB、IEC和DL标准。
由于二次回路调整，不增加任何费用，供应商应按照招标方的要求无条件调整。
配电箱（柜）进出线方式根据现场确定，配电箱（柜）品牌须为ABB、Schneider、西门子，其他元器件品牌详见各章节。
本技术规范书未尽事宜，由招、投标双方协商确定。
1.3参考法规和规章—《GB 9466-1998 低压成套开关设备基本试验方法》；—《GB2423电工电子产品基本环境试验规程》；—《GB7251 低压成套开关设备和控制设备》；—《GB14048低压开关设备和控制设备》；—《GB/T16935.1低压系统内设备的绝缘配合》；—《GB156-2007标准电压》；—《GB762标准电流等级》；—《GB4942.2低压电器外壳防护等级》；—《GB4025指示灯和按钮的颜色》；—《JB/T9660行线槽》；—《GB50150-2006电气装置安装工程电气设备交接试验标准》；—《GB50254-96电气装置安装工程低压电器施工及验收规范》；—《GB50303-2002建筑电气工程质量验收规范》—《IEC439-1成套低压开关设备和控制设备》—《IEC364建筑物电气装置》—《IEC439-3对非专业人员使用的低压开关设备和控制设备》—《JB2436-1992电力传输控制装置用铜制裸压接端头》—《GB/T 22264-2008 安装式数字显示电测量仪表》—《GB/T17215.321-2008-2008 静止式有功电能表（1级和2级）》—《GB/T17215.322-2008-2008 静止式有功电能表（0.2级和0.5级）》—《GB/T17626.8-2006 工频磁场的抗扰度试验》—《GB/T17626.10-1998 阻尼振荡磁场抗扰度试验》—《GB/T50063-2008 电力装置的电测量仪表装置设计规范》—《GB/T 15543-2008 电能质量三相电压不平衡》—《GB50045-95 高层民用建筑设计防火规范》2.产品技术要求本技术要求提出的是最低要求，并未对一些细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术规格及要求和有关最新工业标准的产品，本技术规格及要求所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行2.1一般要求1、配电箱由箱门、箱体、低压元器件、接线端子等构成，需满足环境条件、技术先进，生产工艺成熟可靠、结构紧凑、便于安装和维护。
山东天弘化学有限公司9万吨/年甲基丙烯酸甲酯及其配套工程项目低压开关柜技术规格书A1073A0-160000-002编制：李强校对：李璐审核：2012年11月1.概述1.1.用途本技术规格书适用于山东天弘化学有限公司9万吨/年甲基丙烯酸甲酯及其配套工程项目设计中选用的低压开关柜，其仅为设计、选材、制造、检验和试验的最低限度的基本记住要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规格书和工业标准的，并在相应工程或相似条件下运行超过2年，已证明安全可靠的优质产品。
1.2.标准和规范GB7251.1 低压成套开关设备和控制设备GB50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50150 电气装置安装工程电气设备交接试验标准GB1207 电磁式电压互感器GB1208 电流互感器GB14048 低压开关设备和控制设备GB/T4942.2 低压电器外壳防护等级GB6829 剩余电流动作保护器的一般要求以上标准计规范应最新版本为准。
制造厂应遵循有效的规范来制造，并应具有国家的试验部门颁发的试验合格证书，以及相应的生产合格证，并应通过ISO9001质量体系认证。
1.3.中国石油集团东北炼化工程有限公司吉林设计院保留对本规格书增加、删除、修改的权利。
2.供货范围及卖方责任2.1.供货范围2.1.1.开关柜完整的低压开关柜，并按规定提供施工、检验和正常运行时所需的部件、材料、备品备件和专用工具。
2.1.2.备件卖方应提供为安装、试运和保证安全运行2年所需的备件。
2.1.3.专用工具一套完整的专用工具用于开关柜的搬运、试运、试验和维护，这些工具需有一个专用的工具箱。
2.2.卖方责任2.2.1.本规格书与相关法规、标准、数据表、图纸等之间的任何矛盾由吉林设计院负责澄清。
2.2.2.卖方不允许用假设来掩盖数据的不足，卖方有责任从买方或其它可靠来源来获取可靠信息。
2.2.3.为确保设备的正确安装、操作及维修，卖方应提供必须的或附加的工具、专用工具和附件清单，即使这些设备未在规格书或数据表中列出。

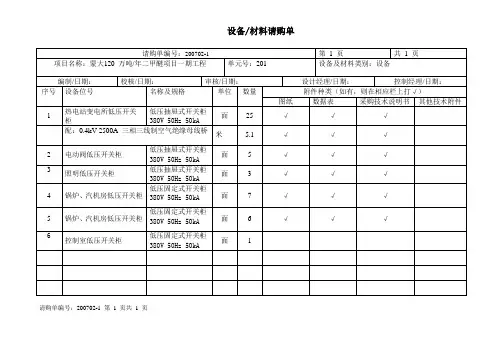

设备/材料请购单请购单编号：200702-1 第1 页共1 页低压开关柜技术规格书1.设备名称、规格、位号和数量2.通用要求2.1投标方应响应招标文件的要求，提供相应的文件和填全数据表，否则视为未响应，按废标处理。
2.2低压开关柜应是经过法定机关检验合格的且经过考验的成熟产品，而不应是试制品或不成熟的产品。
2.3投标方必须有能力提供技术图纸、性能试验、帮助安装和开车及需要的性能分析等要求。
2.4本技术规格书规定了蒙大120万吨/年二甲醚项目一期工程项目中的低压开关柜的供货范围、制造、检验和验收等技术要求。
2.5投标方应提供主要元器件和材料分供商清单。
2.6材料投标方应根据本技术规格书的要求选择合适的材料，并对所选择或确认的材料是否符合设计条件负全部责任，投标方应在《电气数据表》或《投标方产品规格书》中给出设备主要元件选型和所采用的材料。
2.7文件优先权除非另有说明，招标方提供的文件之间若有相矛盾或歧义处，应以下列优先顺序为准：(1) 带有特殊条款的定单(2) 投标者须知(3) 一般条款与条件(4) 采用的标准规范(5) 采购技术规格书（含数据表/图纸）发现矛盾时，投标方应及时书面通知招标方并提出澄清。
若投标方无书面说明/声明，将被认为已完全接受本文件的各项条款。
2.8技术偏离若投标方从节省投资、技术改进或其他角度考虑采用自己的标准规范来代替本规格书中规定的有关标准规范或与招标方的技术要求有偏离时，投标方应在其报价中列出所有偏离项目及其原因的偏离表。
未列入偏离表中的项目，招标方将认为投标方皆能满足。
对于未列入投标方先前提交的偏离表中的任何技术偏离，投标方应承担由此所引发的额外费用。
2.9专利权投标方应保证招标方在使用其货物或其任何一部分时，不会受到第三方提出侵犯其专利权的起诉。
2.10油漆2.11包装运输见商务条款。
2.12 铭牌在设备的适当位置装订铭牌，铭牌应采用耐腐蚀材料制作。
设备铭牌上的字迹应清晰，设备铭牌形式和内容按制造厂标准。
但铭牌内容应至少包括制造厂名称、设备名称、设备位号、系统电压、系统频率、短路分断能力、主母线额定电流等。
3.供货范围3.1投标方应按双方共同商定的正常运行、维修条件和有关标准规范对该项产品的设计、制造和元器件采购负全部责任。
3.2 设计投标方应按照本技术规格书、数据表、图纸等技术文件的要求进行元件选型、控制电路图和端子接线图等的设计工作，并向招标方提供设计成品，供招标方审查、采用。
设计应依据国家有关的标准、规范。
控制电路图和端子接线图等的设计工作在中标后完成。
3.3 制造范围投标方应按照本技术规格书、数据表等技术文件的要求提供符合要求的成套产品及其它所需的附件和配件。
附件和配件至少包括：槽钢底座、连接螺栓、吊耳等。
3.4工具为正确安装和维护开关柜，投标方应提供成套的专用工具或设备。
3.5 备品备件投标方应提供本产品随机、安装开车、两年操作的备品备件，并在报价文件分项列出清单。
至少包括以下内容熔断器每种型号规格20%，不少于1 只信号灯每种型号规格、颜色20%，不少于1 只按钮每种型号规格、颜色20%，不少于1 只3.6 现场组装、安装及施工投标方应派遣其有经验的专家去现场进行安装指导。
4. 技术要求4.1设计条件4.1.1环境条件乌审旗属温带极端大陆性气候，受蒙古高压影响极大，西北冷空气控制时间长，降水少，蒸发量大于降水量，干旱多风，蒸发强烈，日照充足，无霜期偏短，气候干燥、温差变化大。
1）气温年平均气温6～8℃极端最高气温37℃极端最低气温-33℃6-7 月份平均气温18～22℃一月份平均气温-7～-15.3℃无霜期140～150 天2）地温、冻土年平均地面温度7.9℃年平均最高地面温度23.5℃年平均最低地面温度-9.0℃极端最高地面温度36.7℃极端最低地面温度-26.4℃土壤冻结最大深度 1.4M冻结和解冻日期: 冻结10-11 月解冻3-4 月冰冷日期(-5℃以下):花板105 天3）降水量年降雨量为350-400mm年极端降水量最高466.1mm日最大降雨量63.5mm3）湿度逐月平均相对湿度和绝对湿度50.8%逐月最低平均相对湿度38.4%逐月最高平均相对湿度65.2%逐月平均最大水气压1052.8mb逐月平均最小水气压685.4mb逐月平均水气压870.3mb干球温度θ=28.5℃湿球温度τ=22℃4）蒸发量最大蒸汽量：2288.9mm最小蒸汽量: 1983.9 mm平均蒸汽量: 1983.0-2288.9mm 5）大气压年平均气压86.98kPa6）风速历年平均风速 3.4m/s平均风速3 米/秒的天数每年140-203 天平均风速8 米/秒的天数每年22 天-24天各月沙尘暴日数 4 天风压0.5 kN/m27）风向主导风向西北风8）日照年日照时数及日照百分率：2957 小时；50.8% 冬季日照百分率: 2860 小时；38.2% 全年晴天日数及阴天日数: 342 天；23天雾天日数及能见度：11 天；110米9）采暖期115 天最大冻土深度146cm最大积雪厚度17cm雪压0.35 kN/m210）雷电次数年平均 20 次/年最多 35 次/年4.1.2供电条件4.1.2.1供电条件如额定电压，额定频率及系统接地形式等见“电气数据表”。
4.1.2.2开关柜应能在数据表中外界环境条件下，并在如下表的进线电压，频率波动范围内，能够满负荷连续运行，并保证温升不会过限。
4.1.2.3控制保护电源控制电源电压：AC 220V4.2结构低压开关柜和MCC 为全封闭金属铠装，组合式落地安装的可抽出式开关柜。
一个垂直单元内各抽屉的重新排列不需要对柜子框架进行切割，钻孔或焊接。
开关柜的两端应可以扩展。
各个单元的结构设计应能实现防止火焰，气体从一个功能单元传导到另一个功能单元。
各个功能单元封闭于独立的仓室内。
仓室门的开度不小于100 °C。
低压开关柜内抽屉的推进，抽出应灵活方便，不产生冲击力，相同类型的抽屉应具有互换性。
开关柜内所用塑料材料应不含CFC和卤素并具有阻燃、自熄灭的特性。
除了隔离开关外，所有开关装置应能关合最大非对称系统短路电流而不会损坏和危及人身安全。
断路器同样可以分断该故障电流。
开关柜可以耐受最大非对称系统短路电流所产生应力的影响，并能耐受额定短路耐受时间（1秒）的发热。
所有未使用的安装孔或电缆接线孔应密封起来。
温升计算和温升测试时每面柜子的降容系数取1。
备用回路和备用空间按其额定电流的90％考虑。
卖方应能保证开关柜在满负荷下连续运行40，000 小时而不需要断电维护主母线和垂直母线。
开关柜的所有金属部件要考虑防腐要求。
框架和内部隔板应为敷铝锌板或镀锌钢板要喷漆的外表面等部位要做充分的予处理。
至少要经过清洗，脱脂，刷红丹底漆和两遍防腐面漆等工序。
面板钢板厚度至少为1.5mm.开关柜应能在内部燃弧故障情况下对人身安全提供保护。
燃弧故障应能被限制在故障发生的间隔内。
内部燃弧试验应符合IEC1641的规定。
面板的螺栓，螺母在拆下面板时应能够留在原位。
所有柜内采用的绝缘材料应为阻燃，无毒的。
根据GB4208 （或IEC60529），户内安装的开关柜外壳防护等级应为IP41. 户外安装的开关柜外壳防护等级为IP55(上部加雨棚挡雨)。
变配电所的地面不能认为是开关柜外的一部分。
所有开关柜内需要维护的器件应位于操作人员易于够得到的地方。
在进行正常操作、维护时需要接触到的柜子内部，在打开柜门时暴露的器件应处于断电状态或具有至少IP20的防护等级。
尤其要注意进线和母联柜在开关装置处于OFF位置时端子也会带电。
因此这些端子要有IP20的防护等级。
在柜门上安装的设备的端子在柜门打开时有可能带电，因此应用护套保护起来，使其具有IP20的防护等级。
仓室门或盖板应带有机械连锁，当在开关装置在“ON”位置时不能打开。
开关装置只有在柜门关闭并开关在插入位置时才能操作。
当抽屉从柜体内抽出后，柜内带电部分应据有IP20的防护等级。
当用活门实现上述要求时，活门的关闭应由抽出装置的移动驱动而不应靠重力。
应尽量采取措施保护维修人员在工作于一个断电的单元而相邻的单元带电时。
开关柜应为自然通风。
开关设备应具有国家“五防”功能。
在断路器“OFF”位置可以加挂锁锁定。
4.3断路器断路器为框架式和塑壳式，断路器应为抽出式，抽出机构应具有下列功能：“连接”位置：主回路及控制回路完全插入“试验”位置：主回路抽出，控制回路插入“隔离”位置：主回路和控制回路完全抽出上述三个位置应有明显的标记。
应提供机械联锁以避免断路器在合闸时插入或抽出。
框架式断路器采用电动机驱动弹簧储能操作机构；电动机驱动弹簧操作机构应能手动弹簧储能。
应具有弹簧释放机构，当断路器由试验位置抽出后可以释放弹簧能量以避免检修时造成危害。
塑壳断路器都应有手动操作机构。
大于400A塑壳式断路器还应带有电动操作机构。
手动储能不会因操作人员施加力的不同而影响储能效果。
并不可能造成部分合闸。
电动机驱动弹簧储能操作机构应在一个合闸周期后自动再储能。
断路器上应具有机械显示机构显示未储能和储能完毕状态。
断路器应在没有限流装置和熔断器的情况下，自身可以分断额定短路电流。
断路器上应具有机械指示装置，使操作人员在柜前操作不需打开柜门就可以知道断路器是处于“合闸”，分闸状态。
控制电压失电时，可以通过手动跳闸按钮断开断路器。
断路器的参数选择并不限于数据表和单线图中列出的数据。
而且包括从这些文件中可以推算出的值。
厂家应保证断路器适合所应用的场合和位置。
合、分闸控制回路应用熔断器或微型断路器保护。
并作到与上下级保护的级联配合。
当断路器从柜体内完全抽出时，所有可接触到的端子应是不带电的。
如有带电端子则应屏蔽起来。
框架断路器应具有分励跳闸机构，其它的跳闸要求如欠压跳闸等参见数据表或单线图的规定。
框架断路器应配备基于微处理器的测量、监控、保护装置，并具有串行接口与SCADA系统通讯。
断路器应至少具有两个常开，两个常闭干节点接至端子排上。
接点容量不小于直流2A，交流5A。
4.4 母线母线应位于金属隔板隔开的母线室内。
相线、中性线和接地母排应为高导电的铜材经冷拉工艺制造。
母线在一组开关柜通长长度内截面应不变，并不小于进线和母联柜的截面面积。
母线上应有相序的颜色标识。
柜与柜之间母线的连接应用高强螺栓连接并搪锡处理。
母线及连接件在开关柜通长范围内，应按照能承受系统预期的最大故障电流时产生的机械力和热效应进行设计和制造。
4.5接地每块开关柜内的接地母线应有用于电缆屏蔽，电缆铠装，仪用互感器接地和安装招标方接地电缆的连接点。
所有开关柜的不带电金属部分均应通过接地导线引至接地母排可靠接地。
接地导线绝缘具有黄绿相间色标。
