LED背光源技术分类及对比

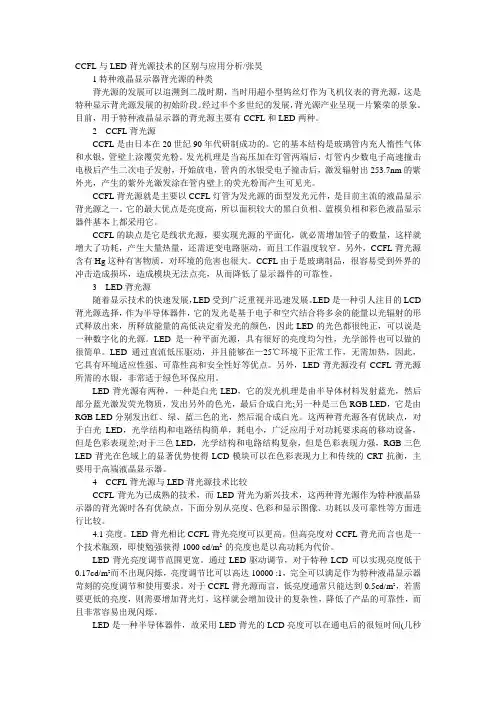

CCFL与LED背光源技术的区别与应用分析/张昊1特种液晶显示器背光源的种类背光源的发展可以追溯到二战时期，当时用超小型钨丝灯作为飞机仪表的背光源，这是特种显示背光源发展的初始阶段。

经过半个多世纪的发展，背光源产业呈现一片繁荣的景象。

目前，用于特种液晶显示器的背光源主要有CCFL和LED两种。

2 CCFL背光源CCFL是由日本在20世纪90年代研制成功的。

它的基本结构是玻璃管内充人惰性气体和水银，管壁上涂覆荧光粉。

发光机理是当高压加在灯管两端后，灯管内少数电子高速撞击电极后产生二次电子发射，开始放电，管内的水银受电子撞击后，激发辐射出253.7nm的紫外光，产生的紫外光激发涂在管内壁上的荧光粉而产生可见光。

CCFL背光源就是主要以CCFL灯管为发光源的面型发光元件，是目前主流的液晶显示背光源之一。

它的最大优点是亮度高，所以面积较大的黑白负相、蓝模负相和彩色液晶显示器件基本上都采用它。

CCFL的缺点是它是线状光源，要实现光源的平面化，就必需增加管子的数量，这样就增大了功耗，产生大量热量，还需逆变电路驱动，而且工作温度较窄。

另外，CCFL背光源含有Hg这种有害物质，对环境的危害也很大。

CCFL由于是玻璃制品，很容易受到外界的冲击造成损坏，造成模块无法点亮，从而降低了显示器件的可靠性。

3 LED背光源随着显示技术的快速发展，LED受到广泛重视并迅速发展。

LED是一种引人注目的LCD 背光源选择，作为半导体器件，它的发光是基于电子和空穴结合将多余的能量以光辐射的形式释放出来，所释放能量的高低决定着发光的颜色，因此LED的光色都很纯正，可以说是一种数字化的光源。

LED是一种平面光源，具有很好的亮度均匀性，光学部件也可以做的很简单。

LED通过直流低压驱动，并且能够在—25℃环境下正常工作，无需加热，因此，它具有环境适应性强、可靠性高和安全性好等优点。

另外，LED背光源没有CCFL背光源所需的水银，非常适于绿色环保应用。

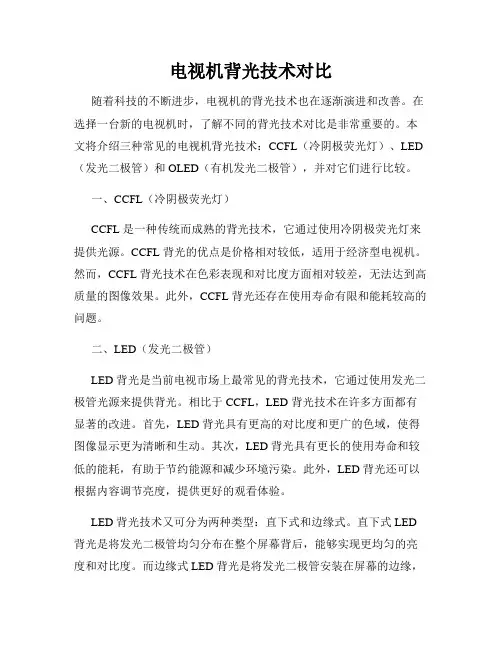

电视机背光技术对比随着科技的不断进步，电视机的背光技术也在逐渐演进和改善。

在选择一台新的电视机时，了解不同的背光技术对比是非常重要的。

本文将介绍三种常见的电视机背光技术：CCFL（冷阴极荧光灯）、LED （发光二极管）和OLED（有机发光二极管），并对它们进行比较。

一、CCFL（冷阴极荧光灯）CCFL 是一种传统而成熟的背光技术，它通过使用冷阴极荧光灯来提供光源。

CCFL 背光的优点是价格相对较低，适用于经济型电视机。

然而，CCFL 背光技术在色彩表现和对比度方面相对较差，无法达到高质量的图像效果。

此外，CCFL 背光还存在使用寿命有限和能耗较高的问题。

二、LED（发光二极管）LED 背光是当前电视市场上最常见的背光技术，它通过使用发光二极管光源来提供背光。

相比于 CCFL，LED 背光技术在许多方面都有显著的改进。

首先，LED 背光具有更高的对比度和更广的色域，使得图像显示更为清晰和生动。

其次，LED 背光具有更长的使用寿命和较低的能耗，有助于节约能源和减少环境污染。

此外，LED 背光还可以根据内容调节亮度，提供更好的观看体验。

LED 背光技术又可分为两种类型：直下式和边缘式。

直下式 LED 背光是将发光二极管均匀分布在整个屏幕背后，能够实现更均匀的亮度和对比度。

而边缘式 LED 背光是将发光二极管安装在屏幕的边缘，通过反射光线达到背光效果。

虽然边缘式LED 背光在外观上更加轻薄，但在亮度和均匀性方面稍逊于直下式 LED 背光。

三、OLED（有机发光二极管）OLED 背光是最新的背光技术，它使用有机发光二极管来提供背光。

与传统的背光技术不同，OLED 能够在每个像素点上发光，因此不需要额外的背光模组，可以实现更高的对比度和更广的色域。

此外，OLED 背光具有更快的响应时间和更高的刷新率，可以呈现更流畅的画面。

然而，OLED 技术目前的挑战是高成本和短寿命，使得 OLED电视的价格相对较高。

总结根据以上对比，LED 背光技术是当前市场上最常见和普遍的选择，它在性能、价格和可靠性方面都具有一定的优势。

LED背光源基础知识一背光源LED背光源基础知识(一)背光源2010-11-21LED背光源基础知识(一)背光源2010-11-12 16：55背光源的分类背光源目前按光源类型主要有EL、CCFL及LED三种背光源类型,依光源分布位置不同则分为侧光式和直下式(底背光式)。

以下是它们的简单介绍。

1、边光式。

即将线形或点状光源设置在经过特殊设计的导光板的侧边做成的背光源。

根据实际使用的需要,又可做成双边式,甚至三边式。

边光式背光一般可做的很薄,但光源的光利用率较小,且越薄利用率越小,最大约50%。

其技术核心是导光板的设计和制作。

边光式最常用的有LED灯背光和CCFL背光。

随着LCD模组不断向更亮、更轻、更薄方向发展,侧光式CCFL式背光源成为目前背光源发展的主流。

1)、LED灯背光。

LED灯又称发光二极管,比起其它光源,单个LED灯的功耗是最小的。

从蓝到红,LED灯有很多种颜色,另外还有一种特殊的颜色是白色。

在各种颜色里,可大致分为高亮和低亮的两种。

由于白色是混合色,无可标识的波长值,因此,以其在色度图上的坐标值来表示。

我们自定义为"冷白色"和"暖白色"两种。

在各种颜色里,都存在颜色偏差的问题,其中蓝色和白色表现的较为明显,尤其是白色,现在LED的供应商也无法对其进行有效的控制。

2)、CCFL背光。

此种背光的最大优点是亮度高,所以面积较大的黑白负相、蓝模负相和彩色液晶显示器件基本上都采用它。

理论上,它可以根据三基色的配色原理做出各种颜色。

其缺点是功耗较大,还需逆变电路驱动,而且工作温度较窄,为0~60度之间,而LED等其它的背光源都可达到-20~70之间。

2、底背光式。

是一个有一定结构的平板式的面光源,可以是一个连续均匀的面光源,如EL或平板荧光灯；也可以是一个由较多的点光源构成,如点阵LED或白炽灯背光源等。

常用的是LED点阵和EL背光。

1)EL背光。

即电致发光,是靠荧光粉在交变电场激发下的本征发光而发光的冷光源。

CCFL正渐行渐远！LED液晶技术全接触引言在目前的液晶电视行业中，LCD产业已经入平台成熟期，难以有更新的技术突破。

从各大厂商在09年发布的新品来看，外观设计、流畅画质、娱乐功能、绿色环保这四方面成为了众品牌着重挖掘的卖点。

其中，外观设计尤以幻彩晶虹(TCO工艺)以及悬浮设计为流行趋势；而流畅画质方面，200Hz的广泛引入是其主要的技术亮点；而在娱乐功能和绿色环保方面，创新娱乐和节能可循环则成为了主要的研发方向。

随着消费者对环保、超薄、高画质等要求不断提高，LED液晶电视凭借其在节能、环保和色彩表现等方面的绝对优势成为2009年平板发展的新趋势。

早在年初被称为消费性电子产业风向标的CES2009上，三星、索尼等大品牌就纷纷展出了2009年LED和超薄平板的主打产品。

而夏普、海信、三星、索尼、东芝、长虹、康佳、长虹等主流厂商也在国内市场投放了LED背光源的机型，一时间使LED液晶电视成为倍受瞩目的热点话题。

什么是LED背光？LED(Light Emitting Diode)又称为发光二极管，比起其它光源，单个LED灯的功耗是最小的。

从蓝到红，LED灯有很多种颜色，有一种特殊的颜色是白色。

我们自定义为“冷白色”和“暖白色”两种。

在各种颜色里，都存在颜色偏差的问题，其中蓝色和白色表现的较为明显，尤其是白色，现在LED的供应商也无法对其进行有效的控制。

LED光源是由众多栅格状的半导体组成，每个“格子”中都拥有一个LED半导体，这样LED 背光就成功实现了光源的平面化。

平面化的光源不仅有优异的亮度均匀性，还不需要复杂的光路设计，这样一来LCD的厚度就能做到更薄，同时还拥有更高的可靠性和稳定性。

注：目前大多数液晶电视的背光都采用CCFL(Cold Cathode Fluorescent Lamps)冷阴极荧光灯。

由于冷阴极荧光灯不是平面光源，因此为了实现背光源均匀的亮度输出，LCD的背光模组还要搭配扩散片、导光板、发射板等众多辅助器件。

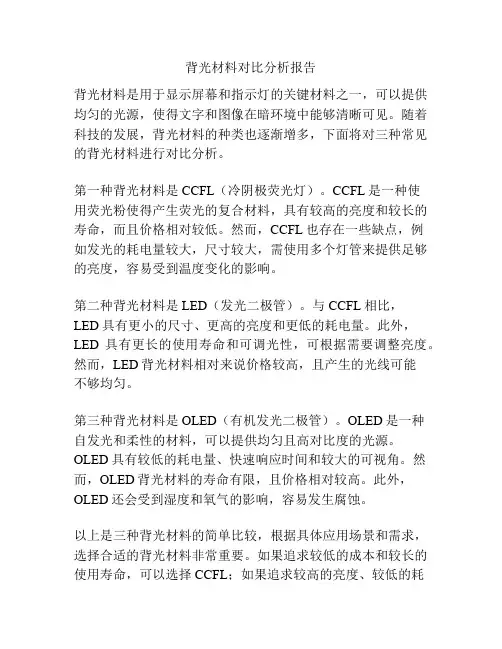

背光材料对比分析报告
背光材料是用于显示屏幕和指示灯的关键材料之一，可以提供均匀的光源，使得文字和图像在暗环境中能够清晰可见。

随着科技的发展，背光材料的种类也逐渐增多，下面将对三种常见的背光材料进行对比分析。

第一种背光材料是CCFL（冷阴极荧光灯）。

CCFL是一种使
用荧光粉使得产生荧光的复合材料，具有较高的亮度和较长的寿命，而且价格相对较低。

然而，CCFL也存在一些缺点，例
如发光的耗电量较大，尺寸较大，需使用多个灯管来提供足够的亮度，容易受到温度变化的影响。

第二种背光材料是LED（发光二极管）。

与CCFL相比，
LED具有更小的尺寸、更高的亮度和更低的耗电量。

此外，LED具有更长的使用寿命和可调光性，可根据需要调整亮度。

然而，LED背光材料相对来说价格较高，且产生的光线可能
不够均匀。

第三种背光材料是OLED（有机发光二极管）。

OLED是一种
自发光和柔性的材料，可以提供均匀且高对比度的光源。

OLED具有较低的耗电量、快速响应时间和较大的可视角。

然而，OLED背光材料的寿命有限，且价格相对较高。

此外，OLED还会受到湿度和氧气的影响，容易发生腐蚀。

以上是三种背光材料的简单比较，根据具体应用场景和需求，选择合适的背光材料非常重要。

如果追求较低的成本和较长的使用寿命，可以选择CCFL；如果追求较高的亮度、较低的耗
电量和可调光性，可以选择LED；如果追求高对比度和均匀的光线，可以选择OLED。

当然，随着技术的不断进步，未来可能会出现更加先进的背光材料，以满足不同的应用需求。

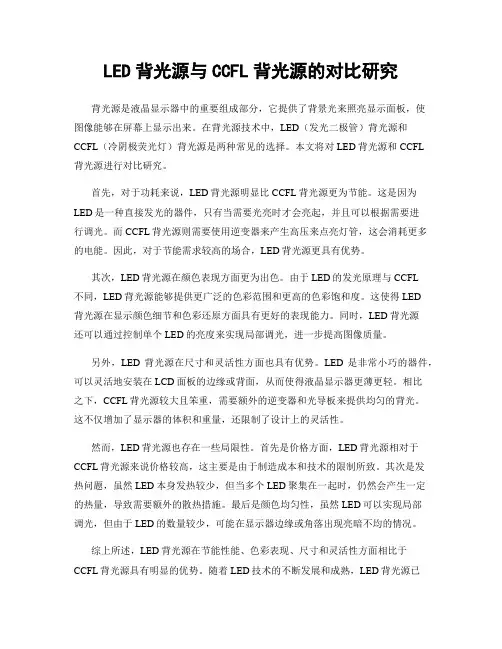

LED背光源与CCFL背光源的对比研究背光源是液晶显示器中的重要组成部分，它提供了背景光来照亮显示面板，使图像能够在屏幕上显示出来。

在背光源技术中，LED（发光二极管）背光源和CCFL（冷阴极荧光灯）背光源是两种常见的选择。

本文将对LED背光源和CCFL背光源进行对比研究。

首先，对于功耗来说，LED背光源明显比CCFL背光源更为节能。

这是因为LED是一种直接发光的器件，只有当需要光亮时才会亮起，并且可以根据需要进行调光。

而CCFL背光源则需要使用逆变器来产生高压来点亮灯管，这会消耗更多的电能。

因此，对于节能需求较高的场合，LED背光源更具有优势。

其次，LED背光源在颜色表现方面更为出色。

由于LED的发光原理与CCFL不同，LED背光源能够提供更广泛的色彩范围和更高的色彩饱和度。

这使得LED背光源在显示颜色细节和色彩还原方面具有更好的表现能力。

同时，LED背光源还可以通过控制单个LED的亮度来实现局部调光，进一步提高图像质量。

另外，LED背光源在尺寸和灵活性方面也具有优势。

LED是非常小巧的器件，可以灵活地安装在LCD面板的边缘或背面，从而使得液晶显示器更薄更轻。

相比之下，CCFL背光源较大且笨重，需要额外的逆变器和光导板来提供均匀的背光。

这不仅增加了显示器的体积和重量，还限制了设计上的灵活性。

然而，LED背光源也存在一些局限性。

首先是价格方面，LED背光源相对于CCFL背光源来说价格较高，这主要是由于制造成本和技术的限制所致。

其次是发热问题，虽然LED本身发热较少，但当多个LED聚集在一起时，仍然会产生一定的热量，导致需要额外的散热措施。

最后是颜色均匀性，虽然LED可以实现局部调光，但由于LED的数量较少，可能在显示器边缘或角落出现亮暗不均的情况。

综上所述，LED背光源在节能性能、色彩表现、尺寸和灵活性方面相比于CCFL背光源具有明显的优势。

随着LED技术的不断发展和成熟，LED背光源已经逐渐成为液晶显示器市场的主流选择。

Mini LED 背光源与传统背光源的比较——技术、市场和发展趋势2022 年10 月12 日显示技术发展的技术路线趋势中国Mini /micro LED 划分的国家标准资料来源：光学光电子协会Mini / Micro LED芯片及封装尺寸定义Mini / Mirco LED 的发展历史Mini / Mirco LED 的技术应用趋势LED 直下式背光源和侧下式背光源的结构全球和中国mini LED 的市场规模发展趋势预测的特点比较2022年已经投放市场的玻璃基mini LED 背光显示器和TV2022年部分品牌已经投放市场的MINI LED背光产品（1）2022年部分品牌已经投放市场的MINI LED背光产品（2）2023年MINI LED 芯片和背光BLU的市场预测MINI LED 芯片的应用市场预测MINI LED 背光模组应用市场预测Mini LED 产业链的厂商布局Mini / Mirco LED 的关键制程与技术路线Mini / Mirco LED 芯片的三种封装结构LED 传统SMD封装与COB 封装技术的对比Mini / Mirco LED 制程的关键设备2022 年MINI LED 背光源模组的主要成本构成不同基板材料的Mini / Mirco LED的应用场景基板材料应用特点大尺寸中尺寸小尺寸PCB应用于显示面积大、像素间距较大的显示场景适合适合不适合玻璃线宽、线距尺寸范围大，有望应用于大中小等多种领域适合适合适合硅基应用于线宽、线距尺寸小于30微米的场景不适合不适合适合Mini / Mirco LED 产业链2022年MINI LED 产业链主要企业分布2022 年部分MINI LED 封装厂家的主要项目布局2022年部分PCB 厂家在MINI LED 的项目布局PCB 基板和玻璃基板MINI LED 的技术比较面板厂家的Micro/Mini LED技术进展和量产能力厂商Mini能力技术能力及产能京东方量产•已推出75英寸8K、27英寸玻璃基4K Mini LED背光显示屏•与美国公司Rohinni合资成立BOE Pixey，共同生产用作背光源的Micro LED方案，该技术可达每秒50颗的转印速度•Mini LED目前已导入显示器、电视、VR，其他产品正在导入中，已在北京、合肥两地设置玻璃基Mini LED 生产基地，合肥对应Mini LED 背光，北京对应Mini LED 直显；2021年7月，P0.9玻璃基MiniLED直显产品实现量产TCL量产TCL华星于19年8月首发基于Mini LED on TFT产品，全球首款采用a-Si驱动Mini LED阵列产品，具备量产能力•20年1月推出132英寸4K Micro LED显示器，20Q3以来发布四款Mini LED新品，覆盖直显、车载、TV、显示器•2021年7月，公司近期将发布全球首款Mini LED曲面显示器产品，预计于下半年量产群创量产•55寸AM Mini LED显示器已达量产且可于市场上销售，Mini LED背光车用显示器已经送样欧美车厂•20年8-10月连续发布Mini LED背光和Micro LED显示器，未来将采用蓝光Micro LED加量子点，将Micro LED 应用于8K 室内大屏及家用电视•21年4月发表首款92.4寸P0.6mm4K量子点AM-Micro LED无缝拼接显示器以及多款顶规MiniLED BLU 电竞显示部•2021年以Mini LED背光技术打入车载应用市场，目前已小量出货，2023年力争车用面板市场龙头友达量产•推出32寸Mini LED背光手术用医疗面板、17.3寸全高清300Hz Mini LED电竞笔电面板、17.3寸UHD4K Mini LED 电竞笔电面板•与錼创科技合作，20年4月份推出9.4寸高分辨率柔性Micro LED显示器，适用于车载、可穿戴、消费等市场•2021年3月通过昆山厂6代LTPS扩产计划，将从现在的每月2.5万片扩充到3.6万片，新产能预计在明年Q3 开出，将供应高阶笔电面板以及Micro LED 相关制程•2021年通过提供玻璃背板进入了三星Micro LED电视供应链，并将于下半年开始出货夏普布局中•已开发出适用于AR/VR智能眼镜的Micro LED面板，包括解析度为1053PPI的0.38寸全彩Micro LED 显示器和解析度达3000PPI的0.13寸蓝光Micro LED显示器样品，预计23-24年量产•正在布局和开发Mini LED面板，2019年曾发布120寸8K电视采用Mini LED+量子点膜背光技术LCD 传统背光源模组的应用原理TFT LCD 的典型结构LCD B 背光源模组的分类类型光源类型特点侧下式CCFL以侧端CCFL 灯管为光源，经导光板和多层背光模实现背光源照射出光；LED以侧端分立LED 灯条为光源，经导光板和多层背光膜实现背光源照射出光；直下式LED以直下侧LED 灯珠为光源，经多层背光模增量匀光后实现背光源照射出光；Mini LED以直下侧mini LED ，经白油或荧光胶反射或量子点膜增光后实现背光源照射出光；分区mini LED以直下侧分区响应MINI LED ，经白油或荧光胶反射或量子点膜增光后实现背光源照射出光；传统LED 与Mini LED背光源模组方案的技术比较显示技术LCD + 侧入式LED背光LCD + Mini LED背光OLED光源颜色白色混合光白色混合光/三基色光三基色光光照形式导光板间接光扩散直接光直接光使用功耗0.9-1.2W0.5-1.5W0.3-1.5W 对比度＞5000：1＞100000：1＞1000000：1亮度（cd.m-2)＞1000＞2000＞1000寿命中长中可视角一般一般大分区控制不可实现可实现千级分区可实现像素级分区厚度厚薄超薄响应时间ms msμm是否可以曲面显示不可以可以可以传统LED 背光源与Mini LED 背光源模组的本质差异制程与应用光源分类特性差异制程性质传统LED 背光源电子原材料组装，劳动密集型作业制程MINI LED 背光源半导体封装工业制程将分立的组装工业制程集成化，可以大幅度提高自动化和劳动生产效率，保证产品质量制程特点传统LED 背光源密集劳动型生产组装流水线Mini LED 背光源可以实现高度自动化连续生产，提高产品品质的一致性和稳定性应用特点传统LED 背光源适用于所有LCD 显示器件Mini LED 曝光源短期受限于成本，适用于高品质TFT LCD 显示器件，远期降本后适用各类LCD 显示器件Mini LED 背光源行业的进入路径进入者类型进入路径和特点进入方式PCB 厂家路径进入PCB 行业应用的下游市场特点利用Mini LED 的COB 封装技术实现PCB 产品应用的增值业务市场显示玻璃厂家路径寻找显示面板和COG TP 业务的产业升级市场特点利用Mini LED 的COG 封装技术实现显示玻璃既有产业的转型升级市场转型进入TFT LCD 面板厂、面板减薄厂和COG TP 厂家LED 封装厂家路径进入LED 封装产业的下游延伸应用市场特点可以享受LED 芯片封装技术进步的红利Mini LED 背光源的类型制程分类制程方式封装结构制程特点打件方式COB单面倒装在单侧PCB 基板上以倒装方式封装mini LED 芯片双面正装在PCB 基板上以双侧正装方式封装mini LED 芯片COG单面倒装以单侧倒装方式在玻璃基板上封装mini LED芯片双面正装以双侧正装方式在玻璃基板上封装mini LED 芯片增益方式Mini LED直显Mini LED +扩散板以mini LED + 扩散板直接显示方式做成背光模组Mini LED +白油反射以mini LED + 白油反射直接显示方式做成背光源模组Mini LED+荧光粉胶以mini LED 芯片+ 荧光粉胶封装方式做成背光源模组Mini LED + 量子点膜以蓝光Mini LED 芯片激发量子点膜增益方式做成背光源模组Mini LED 打件工艺技术路线的比较COB COG NCSP POB 封装无无有有晶片或封装大小0620/1020/1028 mil0620/1020/1028 mil1010/1616 mil2016/3528基板材质高精度FR4或BT板玻璃基板FR4或铝基板FR4或铝基板基板尺寸小大中中组装效率低高中中耐高温性能差好较好较好可弯曲性较差好一般一般Mini LED 背光源模组的特点特征分类相关特点光源布置Mini LED 背光源模组极少采用侧入式模组，主要是直下式背光源模组材料结构Mini LED 背光源模组可以不采用DBEF、反射膜、扩散膜等分离式原材料Mini LED 背光源模组可以选择使用白油、荧光粉胶、量子点膜实现增益Mini LED 背光源模组光增益实现方式白油反射在Mini LED 封装后使用白油反射实现背光源模组光增益荧光粉胶在Mini LED 封装中使用荧光粉胶实现背光源模组光增益量子点膜在蓝光Mini LED 封装后使用量子点膜实现背光源模组的光增益传统直下式LED背光源的典型结构剖面图俯视图传统直下式CCFL 背光源模组的结构Diffuser(擴散片)光行進方向Diffuser(擴散片)Diffuser(擴散板)CCFL/ LED(冷陰極管/LED)Reflector(反射板)传统侧入式LED 背光源模组的典型结构剖面图双面胶反射膜PCB双面胶遮光膜导光板扩散膜遮光膜传统側入式背光源模组的典型结构(Notebook)光行進方向Upper Diffuser(上擴散片) Prism Lens(方向平行燈管) Prism Lens(方向垂直燈管) Lower Diffuser(下擴散片) Lamp holder(燈管反射板)CCFL /LED(冷陰極管/LED) LGP(導光板)Reflector(反射片)传统LCD 背光源模组的典型结构手机LCD 显示面板传统LED 背光源的典型结构Mini LED 背光源模组的典型结构基板材料Mini LED导光板导光板集光膜Mini LED 的封装方式倒装结构的Mini LED 正装结构的Mini LEDMini LED 背光源的实现方案COB（Chip On Board）：晶片直接打件到PCB上；COG（Chip On Glass）：晶片打件至玻璃基板上；NCSP（Near Chip Scale Package）：介于COB与POB之间；POB（Package On Board）：无光学透镜，Mini LED 采用点凸胶或透明支架等方式减少LED灯珠数量并降低成本华星光电的Mini LED背光源模组和BOE 的Mini LED 制程华星光电的Mini LED BLU BOE的Mini LED 制程COB: Mini LED 背光源模组材料性能的改善特殊性能配方变化提高反射率在反射白油树脂体系中选择二氧化钛作为白色颜料，加入荧光增白剂；提高Tg温度统FR-4 覆铜板一般采用二官能的溴化环氧树脂，并以双氰胺作固化，Mini-LED 覆铜板采用多官能的诺伏拉克环氧树脂；增加耐紫外变色性和耐热性脂肪族环氧树脂、酸酐型固化剂，加入防氧化剂防止基板变色；提高封装白油曝光解析度在反射白油树脂中添加高Tg树脂材料，提高白油表面硬度和抗粘性，实现白油图形接触式曝光；应用实例：苹果iPad Pro 的Mini LED BLUiPad Pro灯珠和绿豆大小对比图iPad Pro BLU 每 4 颗灯珠组成一个分区日积月累，铁杵成针！2022 年10 月12 日。

LED背光源的亮度均匀性控制技术LED（Light-Emitting Diode）背光源是一种常用的照明设备，它具有高效节能、寿命长、响应快、颜色可调节等特点。

然而，由于LED灯珠之间的差异导致了亮度不均匀的问题，影响了LED显示屏、液晶电视等产品的显示效果。

因此，控制LED背光源的亮度均匀性成为了一个重要的技术问题。

为了解决LED背光源亮度均匀性问题，研究人员提出了多种控制技术。

以下将介绍几种常见的LED背光源亮度均匀性控制技术。

首先，一种常见的方法是使用光学透镜。

透镜能够改变光的传播方向和角度，可以通过改变透镜的形状和材料来控制LED光线的分布。

通过使用透镜，可以把LED光线聚焦到特定区域，从而改善亮度分布的均匀性。

此外，还可以使用透镜组合的方式来进一步改善亮度均匀性。

其次，采用LED模块组合的方式也是一种有效的亮度均匀性控制技术。

LED模块是由多个LED灯珠组成的单元，每个模块都具有独立的亮度控制电路。

通过对每个模块的亮度进行调节，可以实现LED背光源亮度的均匀分布。

此外，LED模块的组合方式也可以根据实际需求进行灵活调整，以实现更好的亮度均匀性。

另外，采用反馈控制系统也是一种常见的LED背光源亮度均匀性控制技术。

通过在LED背光源中添加光敏元件，可以实时感知LED灯珠的亮度，并将反馈信号传输到控制系统中。

控制系统根据反馈信号对每个LED灯珠的电流进行调节，从而实现LED背光源亮度的均匀性控制。

这种方法能够实时响应光线变化，具有较好的稳定性和精确性。

此外，基于调光技术的亮度均匀性控制也是一种常见的方法。

调光技术能够通过改变LED背光源的亮度来实现亮度的均匀分布。

常见的调光技术包括PWM （Pulse Width Modulation）调光、0-10V调光等。

通过对LED灯珠的亮度进行调整，可以实现LED背光源的亮度均匀性控制。

最后，还可以采用软件校正的方式来改善LED背光源的亮度均匀性。

通过对LED背光源的亮度数据进行采集和分析，可以得出不同区域的亮度差异，并通过软件算法进行矫正。

LED背光技术与传统CCFL背光技术的对比LED背光源使LCD显示器色彩得到大幅度提升我们知道，液晶显示器本身不会发光，它依靠背光源将光线穿过显示面板，展现图形图像。

因此，背光源的技术直接影响到液晶电视的画质。

传统的液晶显示器通常采用冷阴极荧光灯（cold cathode fluorescent lamps，CCFL）作为光源，而正是CCFL造成了液晶显示器颜色不够丰富，色彩还原度差。

我们再看Sony QUALIA005系列电视机，它把液晶电视的色域范围扩展到NTSC标准的105%，基本上可以重现我们所有观察到的自然界场景。

其核心就是使用LED背光源替代传统的CCFL背光源。

LED背光技术领先优势LED作为LCD的背光源，与传统背光技术相比，除了在色域范围的优势外，还有很多独特的优点，归纳为十个方面：1）LED背光源有更好的色域。

其色彩表现力强于CCFL背光源，可对显示色彩数量不足的液晶技术起到很好的弥补作用，色彩还原好；2）LED的使用寿命可长达10万小时。

即使每天连续使用10个小时，也可以连续用上27年，大大延长了液晶电视的使用寿命，可获得对等离子技术压倒性的优势；3）亮度调整范围大。

实现LED功率控制很容易，不像CCFL的最低亮度存在一个门槛。

因此，无论在明亮的户外还是全黑的室内，用户都很容易把显示设备的亮度调整到最悦目的状态；4）完美的运动图像。

传统CCFL灯管的闪烁发光频率较低，表现动态场景可能产生画面跳动。

LED背光可以灵活调整发光频率，而且频率大大高于CCFL，因此能完美地呈现运动画面；5）实时色彩管理。

由于红绿蓝3色独立发光，很容易精确控制目前的显示色彩特性；6）可以调整的背光白平衡，同时保证整体对比度。

当用户的视频源在计算机和DVD机间切换时，可以轻松在9600K和6500K间调整白平衡，而且不会牺牲亮度和对比度；7）可以为大尺寸屏幕提供连续面阵光源。

LED是一种平面状光源，最基本的发光单元是3～5mm边长的正方形封装后，极容易组合在一起成为既定面积的面光源，具有很好的亮度均匀性，如果作为液晶电视的背光源，所需的辅助光学组件可以做得非常简单，屏幕亮度均匀性更为出色；8）安全。

LED背光源引言伴随着液晶电视技术的不断发展，液晶电视的各种技术得到了长足的进步。

从早期的面板技术的互相竞技，再到各种显像技术以及补偿技术的广泛应用，以及现在逐渐兴起的LED 背光源技术的使用。

液晶电视正朝着一条全面、稳定的路线走下去。

根据索尼、夏普、三星等一线厂商推出的旗舰级液晶电视来看，无不例外的都采用了LED背光源技术。

索尼的X4500、夏普的XS1A、三星的F9。

在09年以及以后的液晶电视市场，LED背光源将作为一个显著的标志，全面成为高端机的象征。

液晶电视背光源简述背光源目前按光源类型主要有EL、CCFL及LED三种背光源类型，依光源分布位置不同则分为侧光式和直下式（底背光式）。

XS1A系列目前大多数液晶电视的背光都采用CCFL(Cold Cathode Fluorescent Lamps)冷阴极荧光灯。

由于冷阴极荧光灯不是平面光源，因此为了实现背光源均匀的亮度输出，LCD的背光模组还要搭配扩散片、导光板、发射板等众多辅助器件。

既便如此，要想获得如CRT般均匀的亮度输出依然非常困难。

大部分LCD在显示全白或全黑画面时，屏幕边缘和中心亮度的差异十分明显。

采用CCFL作为LCD背光源还有个让人头痛的问题——使用寿命短。

绝大部分CCFL背光源在使用2—3年之后亮度就会出现衰减的情况，屏幕会出现变黄、发暗的现象。

LED背光源超长寿命优势LED(Light Emitting Diode)发光二极管，在20世纪60年代诞生后就被认定是荧光灯管、灯泡等照明设备的终结者。

LED灯又称发光二极管，比起其它光源，单个LED灯的功耗是最小的。

从蓝到红，LED灯有很多种颜色，有一种特殊的颜色是白色。

我们自定义为“冷白色”和“暖白色”两种。

在各种颜色里，都存在颜色偏差的问题，其中蓝色和白色表现的较为明显，尤其是白色，现在LED的供应商也无法对其进行有效的控制。

LED光源是由众多栅格状的半导体组成，每个“格子”中都拥有一个LED 半导体，这样LED背光就成功实现了光源的平面化。

LED背光源是如何分类的？其实很多消费者可能会问，既然LED 电视采用了LED 背光源的话，它的背光源到底是如何分类的呢？接下来就让咱们一起来了解一下吧。

目前，按照led 背光源技术种类划分：目前可以分为RGB-LED 和白光LED。

前者借助了动态分区背光技术的能力和三色RGB LED 的出色光源，在色彩和对比度上相比传统背光都有着质的飞跃，所以通常应用于高端电视产品，一般造价都在3W 元以上产品。

而后者是比较常见的LED 背光种类，在笔记本和液晶显示器中也应用比较广泛，白光LED 背光通常采用从显示屏的边缘摄入光线，和RGB LED 以及传统背光的背面直射是不同的。

按照背光源入射位置划分：LED 背光模块依光源入射位置分为直下式与侧入式两大类，大致可分为直下式RGB-LED、直下式白光LED、侧光式白光LED 等。

RGB-LED 和白光LED 的区别：RGB LED 色域表现略好，劣势是成本较高，电视成品的售价尚难以让普通消费者接受;而白光LED 光源，虽然在色域上稍逊于RGB LED，但是其相对较高的对比度以及科技承受的成本是RGB-LED 不能比拟的。

直下式与侧入式的区别：LED 侧光源由机身两侧发出光源，通过内置的高透光率导光板的作用，使光线投射到面板上。

限制LCD 厚度最大的就是荧光灯的厚度，侧光源位于两侧的投射位置，使得其并不占据电视厚度的空间。

与侧光源相比，直下式背光源LED 能够动态控制背光灯，这样在表现某些黑暗场景的图像时，只需要调整必要的背光灯区域(在画面上表现为黑色或较暗的部分)的局部灯光，即能展现出明暗对比自然的高品质图像效果。

客观的说，各种位置和光源在技术上各有优势。

通过不同的取舍，可以达。
