一充电桩简介 (3)1 充电桩 (3)2 功能 (3)3 种类 (3)4 技术要求 (3)交流式 (4)直流式 (5)一体式 (6)5 通用性 (6)二建设要求 (7)1 概述 (7)2 充电桩安装说明 (7)3 充电桩布局 (8)4 充电桩验收流程 (8)三中国知名充电桩生产企业介绍 (10)四存在问题和风险分析 (10)存在问题 (10)风险分析 (12)五充电桩行业优势和风险 (12)1、充电桩行业投资机会分析 (13)2、充电桩行业投资风险分析 (14)政策和体制风险 (14)宏观经济波动风险 (14)技术风险 (15)原材料价格波动风险 (15)市场竞争风险 (15)资金不足风险 (15)经营和管理风险 (16)一充电桩简介1 充电桩充电桩其功能类似于加油站里面的加油机,可以固定在地面或墙壁,安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内,可以根据不同的电压等级为各种型号的电动汽车充电。
充电桩的输入端与交流电网直接连接,输出端都装有充电插头用于为电动汽车充电。
充电桩一般提供常规充电和快速充电两种充电方式,人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用,进行相应的充电方式、充电时间、费用数据打印等操作,充电桩显示屏能显示充电量、费用、充电时间等数据。
2 功能充电桩(栓)能实现计时、计电度、计金额充电,可以作为市民购电终端。
同时为提高公共充电桩(栓)的效率和实用性,今后将陆续增加一桩(栓)多充和为电动自行车充电的功能。
3 种类按安装方式分:可分为落地式充电桩、挂壁式充电桩。
落地式充电桩适合安装在不靠近墙体的停车位。
挂壁式充电桩适合安装在靠近墙体的停车位。
按安装地点分:按照安装地点,可分为公共充电桩和专用充电桩。
公共充电桩是建设在公共停车场(库)结合停车泊位,为社会车辆提供公共充电服务的充电桩。
专用充电桩是建设单位(企业)自有停车场(库),为单位(企业)内部人员使用的充电桩。

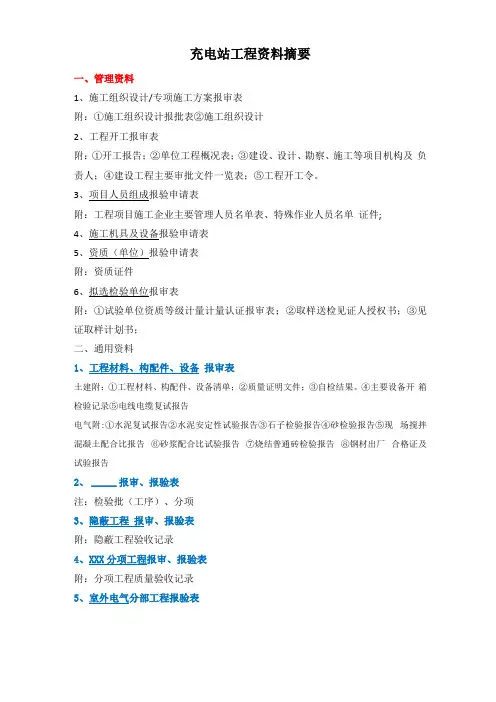

充电站工程资料摘要一、管理资料1、施工组织设计/专项施工方案报审表附:①施工组织设计报批表②施工组织设计2、工程开工报审表附:①开工报告;②单位工程概况表;③建设、设计、勘察、施工等项目机构及负责人;④建设工程主要审批文件一览表;⑤工程开工令。
3、项目人员组成报验申请表附:工程项目施工企业主要管理人员名单表、特殊作业人员名单证件;4、施工机具及设备报验申请表5、资质(单位)报验申请表附:资质证件6、拟选检验单位报审表附:①试验单位资质等级计量计量认证报审表;②取样送检见证人授权书;③见证取样计划书;二、通用资料1、工程材料、构配件、设备报审表土建附:①工程材料、构配件、设备清单;②质量证明文件;③自检结果。
④主要设备开箱检验记录⑤电线电缆复试报告电气附:①水泥复试报告②水泥安定性试验报告③石子检验报告④砂检验报告⑤现场搅拌混凝土配合比报告⑥砂浆配合比试验报告⑦烧结普通砖检验报告⑧钢材出厂合格证及试验报告2、_____ 报审、报验表注:检验批(工序)、分项3、隐蔽工程报审、报验表附:隐蔽工程验收记录4、XXX分项工程报审、报验表附:分项工程质量验收记录5、室外电气分部工程报验表附:室外电气分部工程质量验收记录表6、主体结构分部工程报验表附:主体结构分部工程质量验收记录表;分部工程通过验收各方会签表。
7、单位工程预验收报审表附:①XXX工程预检、竣工预验收报验单;②XXX工程竣工报告;③单位(子单位)工程质量控制资料核查记录;④单位(子单位)工程安全和功能检验资料核查及主要功能抽查记录; ⑤单位(子单位)工程观感质量检查记录(B1047);⑥单位工程竣工验收参加各方对工程质量的评价书;⑦单位工程质量竣工验收记录;二、地基与基础分部1、测量放线报审、报验表附:施工放线验收记录2、地基验槽报审、报验表附:①土方开挖检验批质量验收记录②基础验槽记录;③工程质量责任单位地基验槽验收记录3、灰土基础工程报审、报验表附:①土及土地基(垫层)回填现场试验记录②分层回填现场抽样试验点位示意图③土方回填检验批质量验收记录④素土、灰土基础检验批质量验收记录4、砖砌体工程报审、报验表附:①砖砌体检验批质量验收记录②砌体质量控制施工记录5、一般抹灰工程报审、报验表附:①一般抹灰检验批质量验收记录6、模板安装工程报审、报验表附:①模板安装检验批质量验收记录7、模板拆除工程报审、报验表附:模板拆除检验批质量验收记录8、钢筋绑扎报审、报验表附:①钢筋原材料检验批质量验收记录②加工钢筋检验批质量验收记录③钢筋安装验批质量验收记录9、混凝土浇筑报审、报验表附:①混凝土原材料检验批质量验收记录②混凝土配合比设计检验批质量验收记录③混凝土施工检验批质量验收记录④混凝土设备基础外观尺寸偏差检验批质量验收记录三、主体结构(钢结构)分部1、单层钢结构安装报审、报验表附件:①钢结构焊接验批质量验收记录②紧固件连接验批质量验收记录③单层钢结构安装验批质量验收记录J2、膜结构安装工程报审、报验表附:膜结构安装工程验批质量验收记录J3、防腐涂料涂工程报审、报验表附:防腐涂料涂装验批质量验收记录四、室外电气分部1、变压器、箱式变电所安装报审、报验表附:①变压器、箱式变电所安装检验批质量验收记录②交接试验记录2、梯架、支架、托盘和槽盒安装报审、报验表附:梯架、支架、托盘和槽盒安装检验批质量验收记录3、电缆敷设检报审、报验表附:电缆敷设检验批质量验收记录4、电缆头制作、导线连接和线路绝缘测试报审、报验表附:电缆头制作、导线连接和线路绝缘测试检验批质量验收记录5、接地装置安装工程报审、报验表附:①接地装置安装检验批质量验收记录②工程隐蔽验收记录、接地电阻测试记录6、充电桩安装报审、报验表附:成套配电柜、控制柜(屏、台)和动力、照明箱(盘)及控制柜安装检验批质量验收记录7、电气设备试验和试运行—报审、报验表附:电气设备试验和试运行检验批质量验收记录8、杆上电器设备安装报审、报验表3/6附:①架空线路及杆上电气设备安装检验批质量验收记录;②工程隐蔽验收记录;③接地电阻测试记录五、安全防范系统分部1、梯架、托盘、槽盒和导管安装检验批质量验收记录2、线缆敷设检验批质量验收记录3、设备安装检验批质量验收记录4、机房监控与安全防范系统检验批质量验收记录充电站分部工程、分项工程划分。
新能源汽车充电桩维护保养手册第一章新能源汽车充电桩概述 (3)1.1 充电桩类型及特点 (3)1.1.1 充电桩类型 (3)1.1.2 充电桩特点 (3)1.2 充电桩主要组成部分 (4)第二章充电桩维护保养基本要求 (4)2.1 维护保养周期 (4)2.2 维护保养人员要求 (4)2.3 维护保养工具与设备 (5)第三章充电桩日常检查与维护 (5)3.1 外观检查 (5)3.1.1 检查充电桩整体外观,保证无明显的损伤、变形或锈蚀。
(5)3.1.2 检查充电桩壳体,保证壳体完好,无破损、裂纹或变形。
(5)3.1.3 检查充电桩接口,保证接口完好,无破损、裂纹或变形,接口附近的密封圈应完好无损。
(5)3.1.4 检查充电桩显示屏,保证显示屏清晰,无破裂或损坏。
(5)3.1.5 检查充电桩指示灯,保证指示灯工作正常,无损坏或闪烁。
(5)3.1.6 检查充电桩接地线,保证接地线连接可靠,无破损或断裂。
(5)3.2 功能性检查 (5)3.2.1 检查充电桩启动与停止功能,保证充电桩能正常启动和停止。
(5)3.2.2 检查充电桩充电功能,保证充电桩能为新能源汽车正常充电。
(5)3.2.3 检查充电桩通信功能,保证充电桩与后台管理系统通信正常。
(5)3.2.4 检查充电桩计量功能,保证充电桩计量准确,无误差。
(5)3.2.5 检查充电桩保护功能,保证充电桩在异常情况下能自动断电保护。
(5)3.2.6 检查充电桩急停按钮,保证急停按钮功能正常。
(5)3.3 故障排除 (5)3.3.1 充电桩无法启动 (5)3.3.2 充电桩无法充电 (6)3.3.3 充电桩显示异常 (6)3.3.4 充电桩无法通信 (6)3.3.5 充电桩计量误差 (6)3.3.6 充电桩急停按钮故障 (6)第四章充电桩电气系统维护保养 (6)4.1 电气部件检查 (6)4.2 电气线路检查 (6)4.3 故障处理 (7)第五章充电桩充电模块维护保养 (7)5.1 充电模块检查 (7)5.1.1 目的 (7)5.1.2 检查内容 (7)5.1.3 检查周期 (8)5.2 充电模块清洁 (8)5.2.1 目的 (8)5.2.2 清洁方法 (8)5.2.3 清洁周期 (8)5.3 充电模块更换 (8)5.3.1 更换条件 (8)5.3.2 更换流程 (8)第六章充电桩通信系统维护保养 (8)6.1 通信设备检查 (8)6.1.1 检查内容 (9)6.1.2 检查方法 (9)6.2 通信线路检查 (9)6.2.1 检查内容 (9)6.2.2 检查方法 (9)6.3 故障处理 (9)6.3.1 通信设备故障处理 (9)6.3.2 通信线路故障处理 (9)第七章充电桩安全防护系统维护保养 (10)7.1 安全防护设备检查 (10)7.1.1 检查内容 (10)7.1.2 检查方法 (10)7.2 安全防护系统调试 (10)7.2.1 调试内容 (10)7.2.2 调试方法 (11)7.3 故障处理 (11)7.3.1 故障分类 (11)7.3.2 故障处理方法 (11)第八章充电桩环境适应性维护保养 (11)8.1 环境适应性检查 (11)8.1.1 检查目的 (11)8.1.2 检查内容 (11)8.1.3 检查方法 (12)8.2 环境适应性调试 (12)8.2.1 调试目的 (12)8.2.2 调试内容 (12)8.2.3 调试方法 (12)8.3 故障处理 (12)8.3.1 温度过高故障 (12)8.3.2 湿度过高故障 (13)8.3.3 接地故障 (13)第九章充电桩应急预案与故障处理 (13)9.1 应急预案制定 (13)9.2 故障分类与处理方法 (13)9.3 故障处理案例分析 (14)第十章充电桩维护保养记录与评价 (14)10.1 维护保养记录填写 (14)10.1.1 记录填写要求 (14)10.1.2 记录填写示例 (15)10.2 维护保养效果评价 (15)10.2.1 评价方法 (15)10.2.2 评价标准 (15)10.3 维护保养改进措施 (16)第一章新能源汽车充电桩概述新能源汽车作为未来交通出行的重要发展方向,其充电设施——充电桩的维护保养显得尤为重要。
此文档下载后即可编辑充电桩设备维护保养及常见故障指引手册第一章、充电桩系统概述充电桩其功能类似于加油站里面的加油机,可以固定在地面或墙壁,安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内,可以根据不同的电压等级为各种型号的电动汽车充电。
充电桩的输入端与交流电网直接连接,输出端都装有充电插头用于为电动汽车充电。
充电桩一般提供常规充电和快速充电两种充电方式,人们可以使用特定的充电卡或者APP在充电桩提供的人机交互操作界面上刷卡或者进行扫码使用,进行相应的充电方式、充电时间、费用数据打印等操作,充电桩显示屏能显示充电量、费用、充电时间等数据。
第二章、充电桩工作原理例:1、现在有1台120KW充电桩2、还有1台电动车:电池充满状态U:650V电池最大承受电流I:80A内部电阻R:1欧姆550V电池目前使用剩余的电压是U0:3、那么充电的过程是怎样的?第三章、充电桩日常巡检维护手册 一、 检查方法及内容在检查设备情况时,一般采用直接感觉诊断法来进行故障诊断,概括起来U 0:550VU:650V I:100A R:1欧姆750V 160A可分为:问、查、听、试。
二、充电桩使用维护规程及注意事项1.断路器、配电电缆应按品牌、型号、电流、及存放仓库等进行编号填入维护清单。
2.各区域应指定专门人员进行管理维护。
3.电缆线应按三相与单相、长度、线规进行列表管理,并贴好相应长度与线规的标签,收绕捆扎整洁排放整齐,不可杂乱堆叠在一起。
4.维护人员应配备充电桩维护工具:万用表、钳形表、电笔、绝缘胶布、大小螺丝刀、老虎钳、尖嘴钳、套筒、扳手等常用工具。
5. 每个月做一次充电桩安全检查及维护。
(1)检查充电桩各连接部分是否牢固正常,充电桩底座是否有裂纹,破损。
(2)注意维护安全,更换充电桩内部配件需要断电操作,确保安全,以防触电。
(3)进行现场维护时一人维护操作,一人配合监督,严禁单人操作。
(4)严格执行日常维护保养记录表,发现问题及时处理,避免造成更大损失。

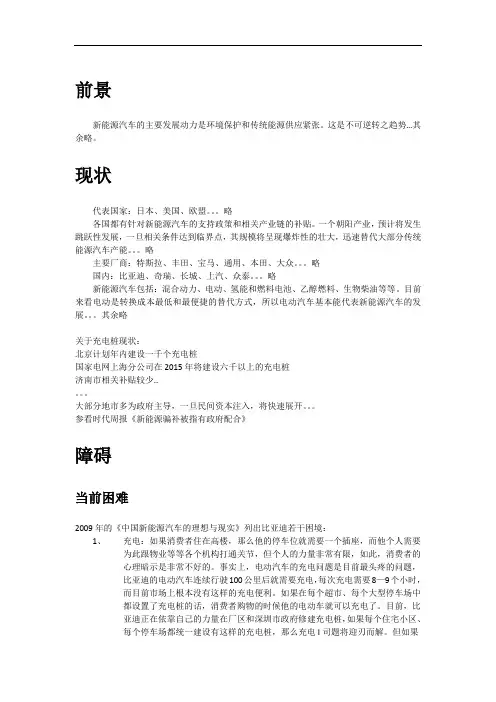

前景新能源汽车的主要发展动力是环境保护和传统能源供应紧张。
这是不可逆转之趋势…其余略。
现状代表国家:日本、美国、欧盟。
略各国都有针对新能源汽车的支持政策和相关产业链的补贴。
一个朝阳产业,预计将发生跳跃性发展,一旦相关条件达到临界点,其规模将呈现爆炸性的壮大,迅速替代大部分传统能源汽车产能。
略主要厂商:特斯拉、丰田、宝马、通用、本田、大众。
略国内:比亚迪、奇瑞、长城、上汽、众泰。
略新能源汽车包括:混合动力、电动、氢能和燃料电池、乙醇燃料、生物柴油等等。
目前来看电动是转换成本最低和最便捷的替代方式,所以电动汽车基本能代表新能源汽车的发展。
其余略关于充电桩现状:北京计划年内建设一千个充电桩国家电网上海分公司在2015年将建设六千以上的充电桩济南市相关补贴较少..。
大部分地市多为政府主导,一旦民间资本注入,将快速展开。
参看时代周报《新能源骗补被指有政府配合》障碍当前困难2009年的《中国新能源汽车的理想与现实》列出比亚迪若干困境:1、充电:如果消费者住在高楼,那么他的停车位就需要一个插座,而他个人需要为此跟物业等等各个机构打通关节,但个人的力量非常有限,如此,消费者的心理暗示是非常不好的。
事实上,电动汽车的充电问题是目前最头疼的问题,比亚迪的电动汽车连续行驶100公里后就需要充电,每次充电需要8—9个小时,而目前市场上根本没有这样的充电便利。
如果在每个超市、每个大型停车场中都设置了充电桩的话,消费者购物的时候他的电动车就可以充电了。
目前,比亚迪正在依靠自己的力量在厂区和深圳市政府修建充电桩,如果每个住宅小区、每个停车场都统一建设有这样的充电桩,那么充电I司题将迎刃而解。
但如果在整个城市修充电桩,比亚迪能承担吗?显然不能。
充电桩的建设涉及电网、土地、市政、税务等多个部门,比亚迪与国家电网进行协商已经一年多,却依然没有结果。
2、价格:拿两款同样性能的燃油车和电动汽车作如下比较:比亚迪电动汽车DMl4万多,而F3的燃油车也就是6万多不到7万元。
新能源汽车充电桩建设与管理手册第1章新能源汽车充电桩概述 (3)1.1 新能源汽车发展背景 (3)1.2 充电桩的分类与功能 (3)1.3 充电桩的市场现状与发展趋势 (4)第2章充电桩建设前期准备 (4)2.1 建设项目立项与审批 (4)2.1.1 项目可行性研究 (4)2.1.2 编制立项报告 (5)2.1.3 项目审批流程 (5)2.2 充电桩选址与布局策略 (5)2.2.1 选址原则 (5)2.2.2 选址分析 (5)2.2.3 布局策略 (5)2.3 充电桩选型及技术参数 (5)2.3.1 充电桩类型 (5)2.3.2 技术参数 (5)2.3.3 充电桩设备要求 (5)2.3.4 充电桩配套设施 (5)第3章充电桩基础设施设计 (6)3.1 电气系统设计 (6)3.1.1 充电设备选型与配置 (6)3.1.2 电气连接与布线 (6)3.1.3 充电桩电气参数设置 (6)3.2 结构设计 (6)3.2.1 充电桩外观设计 (6)3.2.2 充电桩结构设计 (6)3.2.3 充电桩安装与维护 (7)3.3 网络通信与数据安全 (7)3.3.1 网络通信设计 (7)3.3.2 数据安全设计 (7)第4章充电桩施工与验收 (7)4.1 施工组织与管理 (7)4.1.1 施工准备 (7)4.1.2 施工现场管理 (7)4.1.3 施工进度控制 (8)4.2 充电桩安装与调试 (8)4.2.1 充电桩安装 (8)4.2.2 充电桩调试 (8)4.3 验收标准及流程 (8)4.3.1 验收标准 (8)4.3.2 验收流程 (8)第5章充电桩运营与管理 (8)5.1 运营模式与策略 (8)5.1.1 公共充电桩运营模式 (9)5.1.2 充电桩布局策略 (9)5.1.3 充电桩运营监管 (9)5.2 充电服务定价与收费体系 (9)5.2.1 充电服务定价策略 (9)5.2.2 收费体系构建 (9)5.2.3 充电服务差异化策略 (9)5.3 充电桩维护与检修 (9)5.3.1 充电桩日常维护 (9)5.3.2 充电桩故障检修 (9)5.3.3 充电桩安全防护 (9)5.3.4 充电桩远程监控与管理系统 (9)第6章充电桩安全与监控 (9)6.1 安全防护措施 (10)6.1.1 物理安全防护 (10)6.1.2 电气安全防护 (10)6.1.3 通信安全防护 (10)6.2 智能监控系统设计与实现 (10)6.2.1 监控系统架构 (10)6.2.2 监控功能设计 (10)6.3 紧急处理与应急预案 (11)6.3.1 紧急处理流程 (11)6.3.2 应急预案制定 (11)第7章充电桩与电网互动 (11)7.1 电动汽车与电网的接入技术 (11)7.1.1 接入电网的基本要求 (11)7.1.2 电动汽车充电接入方式 (11)7.1.3 电网与充电桩的互联互通 (12)7.2 电网调度与充电桩响应 (12)7.2.1 电网调度概述 (12)7.2.2 充电桩响应电网调度 (12)7.2.3 充电桩参与电网调度的案例分析 (12)7.3 储能技术在充电桩中的应用 (12)7.3.1 储能技术概述 (12)7.3.2 储能系统在充电桩中的优化配置 (12)7.3.3 储能技术在充电桩中的案例分析 (12)第8章充电桩市场与政策环境 (13)8.1 国内政策与产业扶持 (13)8.1.1 国家层面政策支持 (13)8.1.2 地方政策跟进 (13)8.1.3 产业扶持政策 (13)8.2 国际市场发展动态 (13)8.2.1 国际充电桩市场规模 (13)8.2.2 国际政策动态 (13)8.2.3 国际技术发展趋势 (13)8.3 充电桩行业竞争格局及发展趋势 (13)8.3.1 竞争格局 (14)8.3.2 发展趋势 (14)第9章充电桩商业模式摸索 (14)9.1 传统充电服务商业模式 (14)9.1.1 充电服务费用模式 (14)9.1.2 广告推广模式 (14)9.1.3 充电桩租赁模式 (14)9.1.4 补贴模式 (14)9.2 新兴充电服务商业模式 (14)9.2.1 智能充电服务 (14)9.2.2 充电增值服务 (14)9.2.3 分时租赁与共享模式 (15)9.2.4 跨界合作模式 (15)9.3 商业模式创新与实践 (15)9.3.1 集中式充电站 (15)9.3.2 分布式充电网络 (15)9.3.3 V2G(VehicletoGrid)技术 (15)9.3.4 融资租赁模式 (15)9.3.5 互联网充电服务 (15)9.3.6 国际合作与拓展 (15)第10章充电桩建设与管理的未来展望 (15)10.1 技术发展趋势 (15)10.2 充电桩建设与管理的发展方向 (16)10.3 充电桩与智慧城市、能源互联网的融合与创新 (16)第1章新能源汽车充电桩概述1.1 新能源汽车发展背景全球能源危机和环境问题日益严峻,新能源汽车作为替代传统燃油车的重要选择,受到了世界各国的广泛关注。
一、充电桩分类●壁挂式充电桩:必须依靠墙体固定,适用于室内和地下停车位。
●立式充电桩:无需靠墙,适用于户外停车位或小区停车位。
●公共充电桩:由政府机关等具有公共服务性质的机构置办,服务对象面向任何电动汽车车主,例如公共停车场。
●专用充电桩:多为企业建造,服务对象为客户和内部人员,例如商场停车场。
●自用充电桩:为私人充电桩,安装于私人领域,不对外开放。
●室内充电桩:防护等级需要起码达到IP32以上。
●室外充电桩:需要面临风雨交加的恶劣环境,需要更好的绝缘性和避雷条件,其防护等级起码要达到IP54方可保障人身安全、车身安全和充电设备安全。
●交流充电桩:一般是小电流,桩体较小,安装灵活,充满电一般在6~8个小时,适用于小型乘用电动车,多应用于公共停车场、大型购物中心和社区车库中,家用充电桩也多为交流充电桩。
●直流充电桩:一般是大电流,短时间内充电量更大,桩体较大,占用面积大(散热)。
直流充电桩适用于电动大巴、中巴、混合动力公交车、电动轿车、出租车、工程车等快速直流充电。
二、充电桩基本组成部件电动汽车充电桩主要由桩体、电气模块、计量模块等部分组成。
一般具有电能计量、计费、通信、控制等功能。
三、充电桩国际技术标准四、充电桩产业链充电桩产业链条上的重要角色有:充电运营商、设备生产商、整体解决方案商。
这三者都扮演了重要的角色,且常常相互重合。
五、充电桩各主要部件材料1.部件选材原则(1)在充电桩设备中,使用塑料的比例很高,充电桩壳体、充电桩插头插座、接触器、断路器、充电枪外壳、电源模块外壳都用到塑料。
(2)新能源汽车充电桩塑料要求具备阻燃、耐候、耐低温、壳体绝缘、耐老化等性能,这样才能使得充电桩在遇到突发火灾时,不易燃烧,减轻事故伤害;能经受极端恶劣天气,材质不易发生改变;保证低温使用效果;经历自然界的各种条件后,依然能够保证质量,不易老化。
2.充电桩常用塑料六、充电桩成本分析从成本构成来看,充电机、充电模块为充电核心设备,占充电设施总成本的45%-55%。

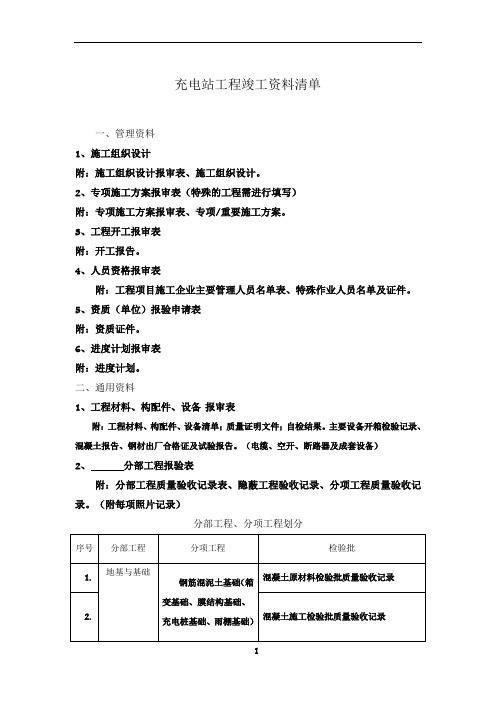

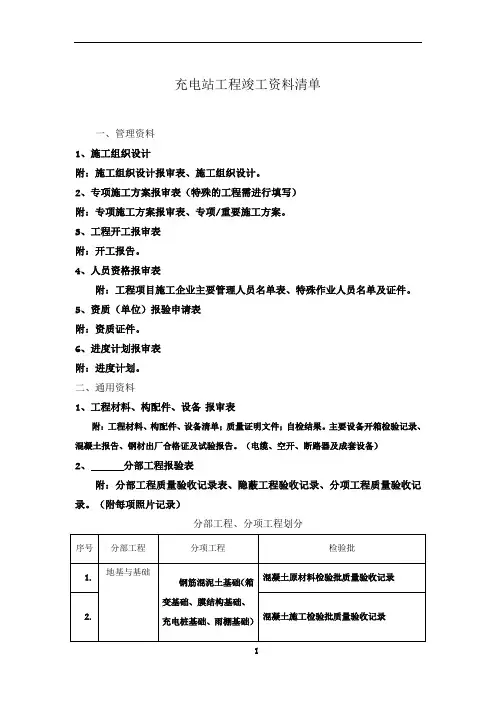

充电站工程竣工资料清单
