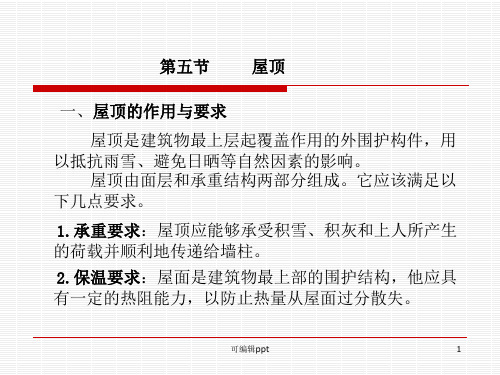

房屋建筑学第11章屋顶

房屋建筑学辅导资料十六主题：第十一章变形缝学习时间：2014年7月14日－7月20日内容：本周主要学习第十一章变形缝，本章内容较少，同学们掌握变形缝的概念、变形缝的种类以及各种变形缝的适用情况即可。

一、学习要求1、掌握变形缝的概念；2、了解伸缩缝的构造；3、掌握沉降缝的设置及构造；4、掌握沉降缝的设置及构造。

二、主要内容第十一章变形缝建筑物由于受气温变化、地基不均匀沉降以及地震等因素的影响，使结构内部产生附加应力和变形，如处理不当，将会造成建筑物的破坏，产生裂缝甚至倒塌，影响使用与安全。

其解决方法有二：一是加强建筑物的整体性，使之具有足够的强度与刚度来克服这些破坏应力，不产生破裂；二是预先在这些变形敏感部位将结构断开，留出一定的缝隙，以保证各部分建筑物在这些缝隙中有足够的变形宽度而不造成建筑物的破损。

这种将建筑物垂直分割开来的预留缝隙称为变形缝。

变形缝有三种，即伸缩缝、沉降缝合防震缝。

变形缝的材料及构造应根据其部位和需要分别采取防水、防火、保温、防虫害等安全防护措施，并使其在产生位移或变形时不受阻，不被破坏。

第一节伸缩缝（一）伸缩缝的设置建筑物因受温度变化的影响而产生热胀冷缩，在结构内部产生温度应力，当建筑物长度超过一定限度时，建筑平面变化较多或结构类型变化较大时，建筑物会因热胀冷缩变形较大而产生开裂。

为预防这种情况发生，常常沿建筑物长度方向每隔一定距离或结构变化较大处预留缝隙，将建筑物断开。

这种因温度变化而设置的缝隙就称为伸缩缝或温度缝。

伸缩缝要求把建筑物的墙体、楼板层、屋顶等地面以上部分全部断开，基础部分因受温度变化影响较小，不需断开。

伸缩缝是将基础以上的建筑构件全部分开，并在两个部分之间留出适当的缝隙，以保证伸缩缝两侧的建筑构件能在水平方向自由伸缩。

缝宽一般在20~40mm。

（二）伸缩缝构造Ⅰ、伸缩缝的结构处理1、砖混结构变形缝最好设置在平面图形有变化处，以利隐蔽处理。

2、框架结构框架结构的伸缩缝结构一般采用悬臂梁方案，也可采用双梁双柱方式，但施工较复杂。

房屋建筑学知识点第一章民用建筑设计概论1、构成建筑的基本要素是建筑功能、建筑技术、建筑形象。

2、建筑物的设计使用年限主要依建筑物的重要性和规模来划分等级。

3、不燃烧体：砖、石、混凝土等天然或人工的无机矿物材料和金属材料。

难燃烧体：沥青混凝土、水泥石棉板、板条抹灰。

燃烧体：木材等。

4、耐火极限用小时（h）表示。

5、设计任务的必要条件：主管部门的批文、城建部门的批文、设计任务书。

6、建筑工程设计一般分为初步设计和施工图设计两个阶段。

7、人体尺度及人体活动所需的空间尺度是确定建筑内部各种空间尺度的主要依据。

8、建筑模数：基本模数和导出模数。

导出模数：扩大模数和分模数。

9、基本模数是模数协调中选用的基本尺寸单位。

基本模数的数值为100mm，其符号为M，一般是3M。

第二章建筑平面设计1、功能空间：主要使用部分、辅助使用部分和交通联系部分。

2、房间是组成建筑物的最基本单位。

3、一个房间的面积由家具设备占用面积、人们使用活动所需的面积和房间内部的交通面积。

4、矩形教室的优点：便于家具布置、房间平面利用率较高。

结构简单，施工方便，且便于构件统一，有利于建筑构件的标准化。

5、《中小学校设计规范》：第一排课桌前沿与黑板的水平距离不宜小于2.2m；最后一排课桌的后沿与黑板的水平距离小学不宜大于8m，中学不宜大于9m；前排边座座椅与黑板远端的水平视角不应小于30°。

6、楼梯的基本形式：直跑楼梯、双跑平行楼梯、转角楼梯、三角楼梯。

7、楼梯间的形式：开敞式、封闭式、防烟楼梯间。

8、建筑平面组合形式：走道式组合、套间式组合、大厅式组合、单元式组合、混合式组合。

9、日照间距的计算公式：L=H/tanhL-----日照间距H-----南向前排房屋檐口至后排房屋底层窗台的高度h-----当地冬至日或大寒日正午12时的太阳高度角1/tanh-----日照间距系数第三章建筑剖面设计1、C值：视线升高值C值与人眼睛到头顶的高度及视觉标准有关，一般为120mm。

平屋顶的构造层次一、平屋顶应考虑的主要因素平屋顶应考虑的主要因素在选取平屋顶的构造层次及常用材料时，应先针对以下几个方面进行选择.1。

屋顶为上人屋面还是非上人屋面；2.屋顶的找坡方式是材料找坡还是结构找坡;3.屋顶所处房间是湿度较大的房间，还是湿度正常的房间，其目的是考虑是否加设隔蒸汽层；4.屋面板是采用钢筋混凝土板承重还是采用加气混凝土板承重;5.屋顶所处地区是北方（以保温做法为主)还是南方(以加强通风散热为主）,地区不同构造层次也不一样。

二、平屋顶材料的选择平屋顶材料的选择1.承重层平屋顶的承重层以钢筋混凝土板为最多,可以采用现场浇筑,也可以采用预制钢筋混凝土板。

过去钢筋加气混凝土板亦应用于屋顶承重层，由于这种板的刚度较差，现在已很少使用。

2。

保温层应用于保温层的材料很多，选择哪一种材料应针对其来源、经济条件、加给结构层的重量和地区气温因素进行综合分析.决定保温层厚度与材料的方法有两种，第一种是度日数法，第二种是体型系数法.(1) 度日数法度日数法是以采暖期的室内、外温度差乘以采暖天数的方法。

这里以北京地区住宅为例，作一分析。

1) 北京地区冬季采暖期的室外平均温度t e为－1.6℃。

2) 北京地区的相对湿度为50％；3）北京地区日平均温度低于+5℃的天数Z为125天。

4）北京地区的采暖日期为11月12日到3月16日。

5）北京地区的度日数Ddi为2450。

其计算方法为Ddi＝（t i－t e）×Z。

其中t i为18℃（住宅).6）屋顶传热系数的最大值：度日数在2000～2500时为0.87W/m2·K(0。

75KCal/m2·h·℃)。

度日数2500~3000时为0.81W/m2·k(0。

7kcal/m2·h·℃）.7）保温材料的密度及厚度取值:加气混凝土：密度700kg/m3，导热系数计算值＝0。

29kcal/m·h·℃ (0。

《房屋建筑学》课程教学大纲英文名称：House Architecture课程类型：学科专业课课程编号：学时学分：学时64，学分4适用专业：工程管理一、本课程的性质、任务本课程是工程管理专业必修的一门主要的专业基础课。

本课程的教学任务是使学生在工程力学的基础上进一步掌握各种建筑物的设计及构造要求，是工程管理专业学生必修的一门专业课，其目的是为培养和提高学生的设计能力，是毕业设计必不可少的基础，为学习有关专业课程及进行工程管理和科学研究打下基础。

二、本课程的基本要求(一)建筑设计掌握建筑平面设计和建筑平面设计的方法和基本组成规律及其应用。

了解建筑提体型设计的方法。

(二) 建筑构造了解房屋各部分的组成和建筑构造的内容，熟练掌握各种墙体的构造，掌握房屋楼地层、地下室、基础、楼面的细部构造，熟练掌握楼梯的种类、构造和设计，掌握变形缝的构造，了解房屋的装饰构造，掌握屋顶构造，了解门窗的构造。

(三) 工业建筑设计与构造了解工业建筑设计与构造方法，熟练掌握单层工业厂房的平面布局和轴线定位，了解单层工业厂房剖面和立面设计，了解多层工业厂房的设计原则。

三、讲授内容绪论0.1 房屋建筑学的研究对象和研究内容0.2 课程的学习方法0.3 建筑的意义、概念和属性本章重点：房屋建筑学的研究对象和研究内容本章难点：建筑的意义、概念和属性第1章建筑设计概论1.1 民用建筑分类1.2 建筑的发展和构成要素1.3 建筑设计的内容与程序本章重点：建筑的发展和构成要素，建筑设计的内容与程序本章难点：建筑设计的内容与程序第2章建筑平面设计2.1 平面设计内容2.2 主要使用房间的设计2.3 辅助使用房间的设计2.4 交通联系部分设计2.5 建筑平面的组合设计2.6 地下室设计本章重点：平面设计内容，各种房间的设计，建筑平面的组合设计本章难点：建筑平面的组合设计第3章建筑剖面设计3.1 房间剖面组成形式3.2 房间各部分高度的确定3.3 房间层数的确定3.4 建筑空间的组合与利用本章重点：房间剖面组成形式，房间各部分高度的确定，建筑空间的组合与利用本章难点：建筑空间的组合与利用第4章建筑立面的设计4.1 立面个性的表达4.2 立面轮廓的设计4.3 立面虚实的设计本章重点：立面轮廓的设计，立面虚实的设计本章难点：立面轮廓的设计，立面虚实的设计第5章民用建筑构造概论5.1 建筑构造对象与目的5.2 建筑构造组成与目的5.3 影响建筑构造的因素5.4 建筑构造的设计原则本章重点：建筑构造组成与目的，影响建筑构造的因素，建筑构造的设计原则本章难点：建筑构造的设计原则第６章墙体设计6.1 墙体构造6.2 隔墙构造6.3 建筑热工与节能6.4 幕墙构造本章重点：墙体构造本章难点：墙体构造第７章基础与地下室构造7.1 基础构造7.2 地下室的防潮和防水本章重点：基础构造本章难点：地下室的防潮和防水第８章楼地面构造8.1 钢筋混凝土楼板层构造8.2 地坪构造8.3 楼板层及隔声构造8.4 阳台和雨棚构造本章重点：钢筋混凝土楼板层构造，地坪构造本章难点：钢筋混凝土楼板层构造第９章建筑装饰构造9.1 墙面装饰构造9.2 楼地面装饰构造9.3 顶棚装饰构造本章重点：顶棚装饰构造本章难点：顶棚装饰构造第10章楼梯构造10.1 钢筋混凝土楼梯构造10.2 楼梯的细部构造10.3 楼梯设计10.4 室外台阶和坡道10.5 电梯与自动扶梯本章重点：钢筋混凝土楼梯构造，楼梯设计本章难点：楼梯设计第11章屋顶构造11.1 平屋顶构造11.2 坡屋顶构造本章重点：平屋顶构造，坡屋顶构造本章难点：坡屋顶构造第12章门窗构造12.1 木门窗构造12.2 金属门窗构造12.3 塑料门窗构造12.4 门窗节能措施本章重点：木门窗构造，金属门窗构造，塑料门窗构造本章难点：木门窗构造第13章变形缝构造13.1 伸缩缝13.2 沉降缝13.3 防震缝本章重点：伸缩缝，沉降缝，防震缝本章难点：沉降缝，防震缝第14章民用建筑工业化14.1 装配式大板建筑14.2 大模板建筑14.3 装配式框架板材建筑14.4 其他类型的工业化建筑本章重点：装配式大板建筑本章难点：大模板建筑第15章工业建筑设计概论15.1 工业建筑的特点和分类15.2 工业建筑设计要求15.3 厂房建筑参数的统一化与定位轴线15.4 厂房的通用性与实用性本章重点：工业建筑设计要求，厂房建筑参数的统一化与定位轴线本章难点：厂房建筑参数的统一化与定位轴线第16章单层厂房设计16.1 单层厂房的组成16.2 单层厂房平面设计16.3 单层厂房剖面设计16.4 交通联系部分设计16.5 单层厂房定位轴线16.6 单层厂房立面设计及内部空间处理本章重点：单层厂房平面设计，单层厂房剖面设计，单层厂房定位轴线本章难点：单层厂房平面设计，单层厂房剖面设计，单层厂房定位轴线第17章多层厂房设计17.1 多层厂房平面、剖面设计17.2 多层厂房柱网选择与结构选型17.3 多层厂房立面设计本章重点：多层厂房平面、剖面设计，多层厂房柱网选择与结构选型本章难点：多层厂房柱网选择与结构选型四、实践性环节主要内容内容学完以后，组织学生在课后进行工程参观。

房屋建筑学⼗⼀章习题（变形缝）第⼗⼀章建筑设计概述⼀、试题（⼀）填空题1.变形缝包括、、三种。

2.伸缩缝的缝宽⼀般为；沉降缝的缝宽⼀般为；防震缝的缝宽⼀般取。

3.沉降缝在基础处的处理⽅案有和两种。

4.防震缝应与和统⼀布置。

5.地震的震级是指地震的强烈程度，以上的地震称破坏性地震；以上的地震称强烈地震。

6.地震烈度为12度，建筑物抗震措施主要⽤于地震区。

7.伸缩缝亦称缝。

8.沉降缝要求从建筑物⾄全部断开。

9.伸缩缝要求从建筑物⾄全部断开。

10.抗震设计的基本原则是。

（⼆）选择题1.沥青混凝⼟构件属于。

①⾮燃烧体②燃烧体③难燃烧体④易燃烧体2.较重要的建筑物建筑设计⼀般划分为阶段。

①⽅案设计、施⼯图设计②⽅案设计、初步设计、施⼯图设计③结构设计、建筑设计④初步设计、施⼯图设计3.建筑是指的总称。

①建筑物②构筑物③建筑物、构筑物④建造物、构造物4.构成建筑的基本要素是。

①建筑功能、建筑技术、建筑⽤途②建筑功能、建筑形象、建筑⽤途③建筑功能、建筑规模、建筑形象④建筑功能、建筑技术、建筑形象5.建筑技术包括。

①建筑材料与制品技术、结构技术、施⼯技术、电⽓技术②结构技术、施⼯技术、设备技术、建筑材料与制品技术③施⼯技术、设备技术、电⽓技术、建筑材料与制品技术④设备技术、施⼯技术、电⽓技术、建筑材料与制品技术6.建筑物按照使⽤性质可分为。

A. ⼯业建筑；B. 公共建筑；C. 民⽤建筑；D. 农业建筑。

①ABC ②BCD③ACD ④ABD7.民⽤建筑按照层数可分为。

A. 单层建筑；B. 低层建筑；C. ⾼层建筑；D. 多层建筑；E. 超⾼层建筑。

①ABC ②BCE③CDE ④BCD8.判断建筑构件是否达到耐⽕极限的具体条件有。

A. 构件是否失去⽀持能⼒；B. 构件是否被破坏；C. 构件是否失去完整性；D. 构件是否失去隔⽕作⽤；E. 构件是否燃烧。

①ACD ②BCE③CDE ④BCD9.分模数的基数为。

A. 1/10M；B.1/5M；C.1/4M；D.1/3M；E.1/2M。
