公路工程隧道施工方案评审

1

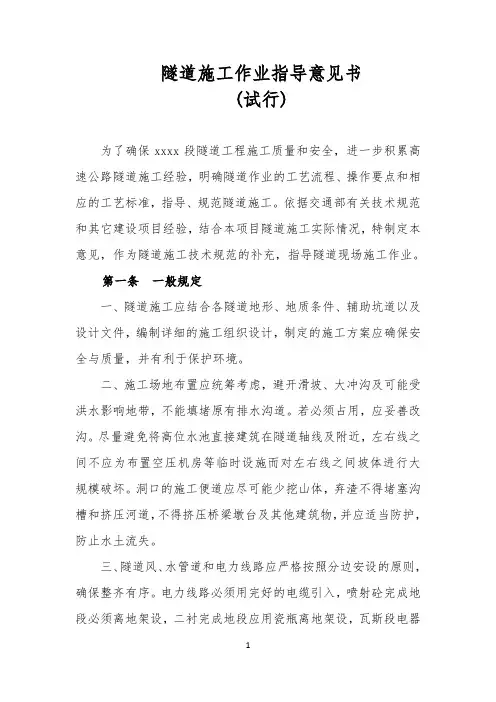

隧道施工作业指导意见书

(试行)

为了确保xxxx段隧道工程施工质量和安全，进一步积累高速公路隧道施工经验，明确隧道作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道施工。依据交通部有关技术规范和其它建设项目经验，结合本项目隧道施工实际情况，特制定本意见，作为隧道施工技术规范的补充，指导隧道现场施工作业。

第一条 一般规定

一、隧道施工应结合各隧道地形、地质条件、辅助坑道以及设计文件，编制详细的施工组织设计，制定的施工方案应确保安全与质量，并有利于保护环境。

二、施工场地布置应统筹考虑，避开滑坡、大冲沟及可能受洪水影响地带，不能填堵原有排水沟道。若必须占用，应妥善改沟。尽量避免将高位水池直接建筑在隧道轴线及附近，左右线之间不应为布置空压机房等临时设施而对左右线之间坡体进行大规模破坏。洞口的施工便道应尽可能少挖山体，弃渣不得堵塞沟槽和挤压河道，不得挤压桥梁墩台及其他建筑物，并应适当防护，防止水土流失。

三、隧道风、水管道和电力线路应严格按照分边安设的原则，确保整齐有序。电力线路必须用完好的电缆引入，喷射砼完成地段必须离地架设，二衬完成地段应用瓷瓶离地架设，瓦斯段电器2

开关必须有防爆功能。作业面照明用电电压不得高于36V，洞内变压器必须安装在有栏杆的洞室内，并有安全防护设施。施工期间，整个隧道内必须按规定有充足的照明亮度和通风设施，以确保隧道内的有害气体和粉尘符合规范要求。

四、为了确保喷射砼和二衬厚度，防止围岩变形和施工误差造成隧道结构物侵入设计建筑限界，各施工单位在开挖断面、型钢制作和模板台车放样制作时，拱、墙的结构尺寸半径均需外放5cm（注：所增工程量不予计量）。

五、已完成的喷射砼、二衬地段在边墙上用红油漆标出里程桩号，在开挖地段及时标明临时里程桩号。

第二条 进洞前的准备工作

一、应结合洞口地形与地质条件会同设计院、宝汉公司确定合理的进洞方案。

二、清表范围应以满足进洞基本条件为原则。洞顶截水沟与仰坡坡口之间植被应保留，控制边坡暴露面的范围，尽可能保护原有自然植被，并修筑洞顶截水沟。

隧道施工方案评审要点与方法

隧道作为交通建设中不可或缺的一环，涉及到众多技术要素和安全风险。为了保证施工方案的可行性和经济性，评审隧道施工方案变得尤为重要。本文将从几个关键要点出发，探讨隧道施工方案评审的方法和注意事项。

一、地质勘探与施工影响评估

隧道施工的首要任务是对地质条件进行准确的勘探和评估。地质勘探不仅关乎施工的安全，也关乎施工进度和成本控制。通过对地下岩层、地质构造和断裂带等进行精细调查和分析，可以为施工方案设计提供重要依据。

二、技术方案的可行性评估

在隧道施工方案评审中，技术方案的可行性是一个重要的考量因素。评审团队需要对施工工序、施工方法、施工设备等进行全面评估，以确保方案的可操作性和合理性。同时，还需要考虑到环境保护和资源利用等因素，制定出科学、可行的技术方案。

三、工期和成本估算

隧道施工涉及到大量的人力、物力和财力投入，因此在施工方案评审中，必须对工期和成本进行准确估算。评审团队需要评估方案中各项工序的时间和资源消耗，并结合市场行情和施工经验，合理把握工期和成本的预期，从而为后续的项目管理提供依据。

四、安全与风险评估

隧道施工涉及到许多安全风险，例如地质灾害、施工事故等。因此，在评审方案时，必须充分考虑安全问题，并进行风险评估和控制。评审团队需要对隧道施工中可能面临的各类风险进行全面分析，并提出相应的预防和应对措施，以确保施工过程中的安全。 五、环境保护措施

隧道施工对周边环境会产生一定的影响，因此在方案评审中，环境保护措施是一个重要的考虑因素。评审团队需要评估方案对水土保持、大气污染、噪音控制等方面的影响，并提出相应的环境保护措施，以确保施工过程中的环境可持续性。

六、施工技术创新

隧道施工面临着诸多技术难题，因此评审团队需要关注施工方案中的技术创新。通过引入新的设备、新的施工方法和新的材料，可以提高施工效率、降低成本，并且减少对环境的影响。评审团队需要对施工方案中的创新点进行评估，判断其可行性和效益。

公路工程隧道施工方案评审

一、项目概况

本项目是一项公路隧道工程，隧道全长5000米，设计时速80km/h。隧道采用双洞双线设计，为了保障施工质量和安全，需要对施工方案进行细致评审。

二、施工方案分析

1. 施工组织设计

根据隧道的特点，施工组织设计中应包括以下内容：

- 施工图纸、工序及安全文明施工方案

- 施工方案制定人员资格

- 施工计划

- 施工机械

- 施工人员配置

- 施工安全措施

- 施工质量控制措施

2. 施工技术方案

隧道的施工技术方案是实现隧道建设的核心，需对其技术合理性和施工可行性进行评审。主要包括：

- 土建工程施工工艺

- 隧道洞口、截面形式及支护结构的选择

- 爆破施工技术

- 掘进施工技术

- 隧道施工机械和设备的选择

- 隧道质量控制措施

3. 施工安全措施

隧道施工是一项高风险的工作，需完善的安全措施保障施工人员和设备的安全。主要包括： - 安全生产责任制和安全管理制度

- 安全操作规程和防护措施

- 紧急救援预案

- 施工现场安全监管和巡查

- 作业人员的安全培训和证书资质

4. 施工质量控制

为了保证隧道工程建设的质量和安全，需严格控制施工过程中的各个环节。主要包括：

- 施工质量监督检测机构的选择

- 施工过程中的质量监督控制措施

- 施工质量文明施工评定及奖励措施

- 施工质量验收标准及程序

三、评审要点

1. 施工方案是否符合设计要求，施工过程是否与设计相匹配

2. 施工方案是否符合国家法律法规和技术标准

3. 施工方案中的技术方案是否合理、可行，是否采用先进的施工技术和设备

4. 施工组织设计是否符合实际施工要求，施工计划是否合理、可行

5. 施工安全措施是否完备，是否具有可操作性和实施性

6. 施工质量控制措施是否完善，是否能保证施工质量

7. 隧道施工过程中的环境保护和文明施工措施是否到位

四、评审程序

1. 初步评审

由项目建设单位对施工方案进行初步评审，主要着重于施工方案的整体性和完整性，且需符合国家法律法规、技术标准和工程建设的相关规范要求。

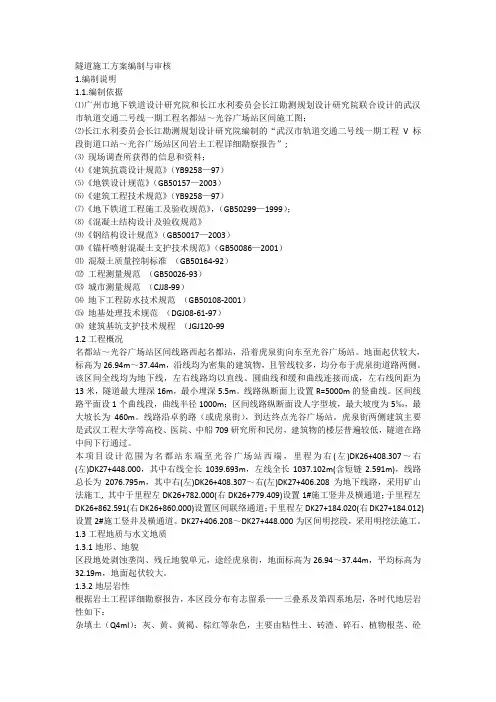

隧道施工方案编制与审核

1.编制说明

1.1.编制依据

⑴广州市地下铁道设计研究院和长江水利委员会长江勘测规划设计研究院联合设计的武汉市轨道交通二号线一期工程名都站～光谷广场站区间施工图；

⑵长江水利委员会长江勘测规划设计研究院编制的“武汉市轨道交通二号线一期工程V标段街道口站～光谷广场站区间岩土工程详细勘察报告”;

⑶ 现场调查所获得的信息和资料；

⑷《建筑抗震设计规范》（YB9258—97）

⑸《地铁设计规范》（GB50157—2003）

⑹《建筑工程技术规范》（YB9258—97）

⑺《地下铁道工程施工及验收规范》，（GB50299—1999）；

⑻《混凝土结构设计及验收规范》

⑼《钢结构设计规范》（GB50017—2003）

⑽《锚杆喷射混凝土支护技术规范》（GB50086—2001）

⑾ 混凝土质量控制标准 （GB50164-92）

⑿ 工程测量规范 （GB50026-93）

⒀ 城市测量规范 （CJJ8-99）

⒁ 地下工程防水技术规范 （GB50108-2001）

⒂ 地基处理技术规范 （DGJ08-61-97）

⒃ 建筑基坑支护技术规程 （JGJ120-99

1.2工程概况

名都站～光谷广场站区间线路西起名都站，沿着虎泉街向东至光谷广场站。地面起伏较大，标高为26.94m～37.44m，沿线均为密集的建筑物，且管线较多，均分布于虎泉街道路两侧。该区间全线均为地下线，左右线路均以直线、圆曲线和缓和曲线连接而成，左右线间距为13米，隧道最大埋深16m，最小埋深5.5m。线路纵断面上设置R=5000m的竖曲线。区间线路平面设1个曲线段，曲线半径1000m；区间线路纵断面设人字型坡，最大坡度为5‰，最大坡长为460m。线路沿卓豹路（或虎泉街），到达终点光谷广场站。虎泉街两侧建筑主要是武汉工程大学等高校、医院、中船709研究所和民房，建筑物的楼层普遍较低，隧道在路中间下行通过。
