160个风机特性曲线

1.ANN-3136/1400N矿用轴流式通风机n=900r/min

15°20°25°30°35°40°45°50°55°88%87%86%85%84%82%80%75%70%65%60%55%50%45%40%35%30%1000200030004000500000100200300400500600Q(m3/s)H(Pa)通风机工作特性曲线图ANN-3136/1400N 900r/min

2.ANN-3584/1600N矿用轴流式 n=740r/min 15°20°25°30°35°40°45°50°55°88%87%86%85%84%82%80%75%70%65%60%55%50%45%40%35%30%10002000300000100200300400500600Q(m3/s)H(Pa)通风机工作特性曲线图ANN-3584/1600N 740r/min

3.ANN-3900/2000B风机过渡和困难时期性能曲线

4.ANN-3600/1800B风机容易时期性能曲线

5.GAF37.5-20-1

6.GAF37.5-20-1风机过渡、困难时期性能曲线

7.K4-73-01№.32F型 离心式通风机 n=750r/min

8.AGF606-4.0-2.0-2 9. AGF606-4.0-2.0-2

10. 2K45矿用轴流式通风机 №.18型 n=10004r/min

2K56矿用轴流式通风机

11.2K56矿用轴流式通风机 №.18型 n=750r/min

12.2K56矿用轴流式通风机 №.24型 n=750r/min

PstP/KW×9.8Pa2K56No.24 装置性能曲线(n=750r/min)q(m3/s)0.600.700.80.85350°45°40°35°30°25°20°50°45°40°35°30°25°20°32.5°

13. 2K56矿用轴流式通风机 №.30型 n=600r/min

风机特性曲线

作者：摘自《安全科学技术百科全书》 发布日期：2009-8-13 23:02:39 访问次数：360

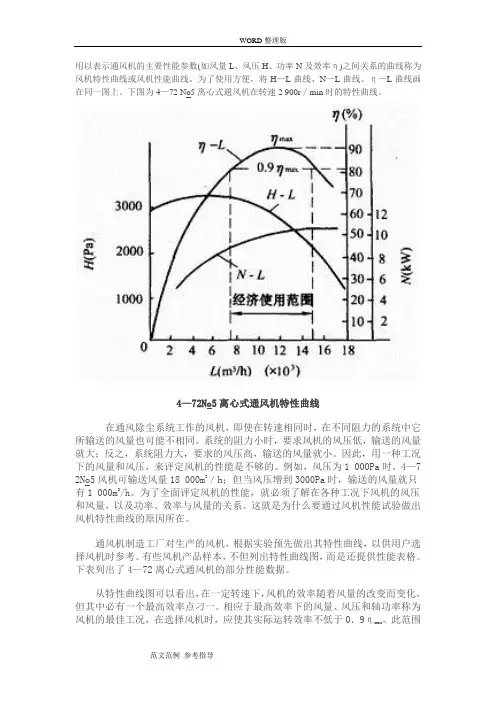

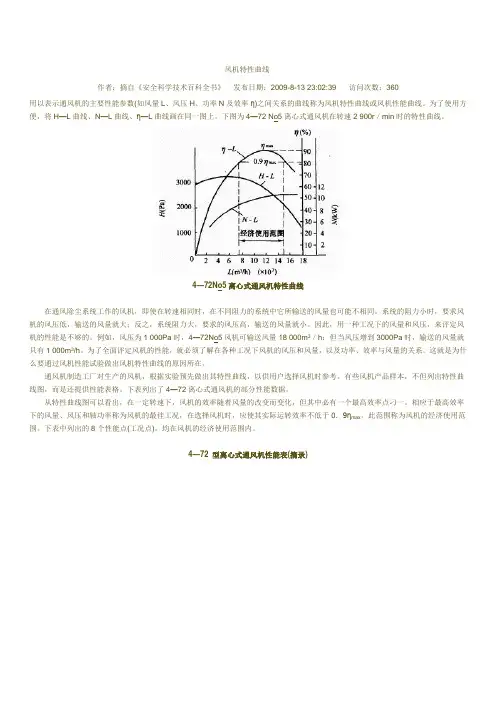

用以表示通风机的主要性能参数(如风量L、风压H、功率N及效率η)之间关系的曲线称为风机特性曲线或风机性能曲线。为了使用方便，将H—L曲线、N—L曲线、η—L曲线画在同一图上。下图为4—72 No5离心式通风机在转速2 900r／min时的特性曲线。

4—72No5离心式通风机特性曲线

在通风除尘系统工作的风机，即使在转速相同时，在不同阻力的系统中它所输送的风量也可能不相同。系统的阻力小时，要求风机的风压低，输送的风量就大；反之，系统阻力大，要求的风压高，输送的风量就小。因此，用一种工况下的风量和风压，来评定风机的性能是不够的。例如，风压为1 000Pa时，4—72No5风机可输送风量18 000m3／h；但当风压增到3000Pa时，输送的风量就只有1 000m3/h。为了全面评定风机的性能，就必须了解在各种工况下风机的风压和风量，以及功率、效率与风量的关系。这就是为什么要通过风机性能试验做出风机特性曲线的原因所在。

通风机制造工厂对生产的风机，根据实验预先做出其特性曲线，以供用户选择风机时参考。有些风机产品样本，不但列出特性曲线图，而是还提供性能表格。下表列出了4—72离心式通风机的部分性能数据。

从特性曲线图可以看出，在一定转速下，风机的效率随着风量的改变而变化，但其中必有一个最高效率点刁一。相应于最高效率下的风量、风压和轴功率称为风机的最佳工况，在选择风机时，应使其实际运转效率不低于0．9ηmax。此范围称为风机的经济使用范围。下表中列出的8个性能点(工况点)，均在风机的经济使用范围内。

4—72 型离心式通风机性能表(摘录)

WORD整理版

范文范例 参考指导 用以表示通风机的主要性能参数(如风量L、风压H、功率N及效率η)之间关系的曲线称为风机特性曲线或风机性能曲线。为了使用方便，将H—L曲线、N—L曲线、η—L曲线画在同一图上。下图为4—72 No5离心式通风机在转速2 900r／min时的特性曲线。

4—72No5离心式通风机特性曲线

在通风除尘系统工作的风机，即使在转速相同时，在不同阻力的系统中它所输送的风量也可能不相同。系统的阻力小时，要求风机的风压低，输送的风量就大；反之，系统阻力大，要求的风压高，输送的风量就小。因此，用一种工况下的风量和风压，来评定风机的性能是不够的。例如，风压为1 000Pa时，4—72No5风机可输送风量18 000m3／h；但当风压增到3000Pa时，输送的风量就只有1 000m3/h。为了全面评定风机的性能，就必须了解在各种工况下风机的风压和风量，以及功率、效率与风量的关系。这就是为什么要通过风机性能试验做出风机特性曲线的原因所在。

通风机制造工厂对生产的风机，根据实验预先做出其特性曲线，以供用户选择风机时参考。有些风机产品样本，不但列出特性曲线图，而是还提供性能表格。下表列出了4—72离心式通风机的部分性能数据。

从特性曲线图可以看出，在一定转速下，风机的效率随着风量的改变而变化，但其中必有一个最高效率点刁一。相应于最高效率下的风量、风压和轴功率称为风机的最佳工况，在选择风机时，应使其实际运转效率不低于0．9ηmax。此范围 WORD整理版

范文范例 参考指导 称为风机的经济使用范围。下表中列出的8个性能点(工况点)，均在风机的经济使用范围内。

4—72 型离心式通风机性能表(摘录)

WORD整理版

1 实验七 扇风机特性曲线

7.1扇风机特性曲线

7.1.1目的

通过对扇风机特性曲线的实测，初步学会扇风机特性曲线实测方法，并进一步理解扇风机的性能。

7.1.2使用仪器

扇风机、风筒、皮托管、压差计、三用钳形表、气压计、湿度计。

7.1.3原理

扇风机特性曲线是在扇风机转速一定时，以风量为横坐标，分别以压差h，功率N以及效率为纵坐标，而做出的h-Q、N-Q及-Q三条曲线。

压差的温家宝方法应根据扇风机的工作方式而不同。

如图7-1所示的布置方式，h即为扇风机的全压差。根据h动即可示出风量。不断改变风向的风阻，分别测出各工作的点的压差、风量、电流、电压功率因数值，即可作图。

图7-1 扇风机特性曲线实测

当压入式通风时，其布置形式如图7-2 -+-+hh动 2 图7-2 压入式扇风机特性曲线实测

抽出式通风

hhgvh自静2222

式中：

静h——风筒内外的静压差；

2222gv——风筒内的风流动压；

自h——自然压差，对扇风机作特性曲线试验时取自h=0；

h——风筒阻力。

实际上扇风机的h-Q曲线是扇风机在转速一定时，对风筒的不同风阻的工作点的连线，从上式可以看出，对风筒的工作风压是2222gvh静这一部分，即

hgvh2222静

这一部分称为有效静压，图18的布置方式，所示的h即为有效静压，所以抽出式通风是以有效静压为纵坐标做出扇风机的h-Q曲线-+hh动 3 图。

7.1.4实验步骤、

根据扇风机的工作方式布置皮托管及压差计，在没有改变风机转速的条件下，用档板改变风筒风阻，分别测出无档板及每块档板使用时的压差h，动压h动，电流A，电压V及功率因数cos，并同时记录气温、气压，根据这些数据计算出各个工作点时的压差h，风量Q、实际功率N，效率，并作图。

图7-3 扇风机特性曲线图η（毫米水柱） 4 表7-1 扇风机特性曲线实测记录

日期

气压

P=

(毫米水柱) 气温 t= (℃) 测动压仪器倾斜系数 测压仪器倾斜系数
