涡流检测理论

涡流检测涡流检测基础知识无损检测课件.(1)

涡流检测涡流检测基础知识无损检测课件.

一、教学内容

二、教学目标

1. 理解并掌握涡流检测的基本原理及其在实际工程中的应用。

2. 学会使用涡流检测设备，并能对检测结果进行正确分析。

3. 能够运用所学知识解决涡流检测中的一些实际问题。

三、教学难点与重点

教学难点：涡流检测信号的解析。

教学重点：涡流检测的基本原理及其在实际工程中的应用。

四、教具与学具准备

1. 教具：涡流检测仪、涡流检测传感器、演示用试件。

2. 学具：笔记本、教材、《涡流检测基础知识》课件。

五、教学过程

1. 导入：通过展示一个实际工程中运用涡流检测发现缺陷的案例，引发学生对涡流检测的兴趣。

2. 理论讲解：详细讲解涡流检测的基本原理，让学生理解涡流检测的物理本质。

3. 实践操作：演示涡流检测仪器的使用方法，并指导学生进行实际操作。

4. 例题讲解：通过解析具体涡流检测信号的例子，让学生学会如何分析检测结果。

5. 随堂练习：让学生针对提供的试件进行涡流检测，并对检测结果进行分析。六、板书设计

1. 涡流检测基本原理

2. 涡流检测设备与传感器

3. 涡流检测信号解析

4. 涡流检测在实际工程中的应用

七、作业设计

1. 作业题目：

（1）简述涡流检测的基本原理。

（2）涡流检测设备由哪些部分组成？

（3）如何对涡流检测信号进行解析？

2. 答案：

（1）涡流检测是利用交变磁场在导电试件中产生涡流，通过检测涡流的变化来发现缺陷的一种无损检测方法。

（2）涡流检测设备主要由涡流检测仪、传感器、试件和信号处理系统组成。

（3）对涡流检测信号进行解析时，需关注信号的幅值、相位和频率等参数的变化。

八、课后反思及拓展延伸

1. 课后反思：本节课通过实践操作，让学生对涡流检测有了更直观的认识，但部分学生对涡流检测信号解析仍存在困难，今后教学中需加强此方面的讲解。

2. 拓展延伸：鼓励学生查阅相关资料，了解涡流检测在航空、铁路、电力等领域的应用，提高学生的实际应用能力。

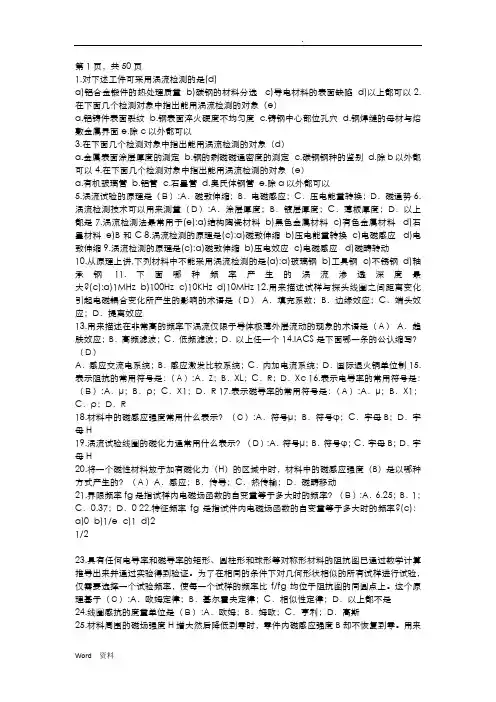

涡流检测试题

第1页，共50页

1.对下述工件可采用涡流检测的是(d)

a)铝合金锻件的热处理质量 b)碳钢的材料分选 c)导电材料的表面缺陷 d)以上都可以 2.在下面几个检测对象中指出能用涡流检测的对象（e）

a.铝铸件表面裂纹 b.钢表面淬火硬度不均匀度 c.铸钢中心部位孔穴 d.钢焊缝的母材与熔敷金属界面 e.除c以外都可以

3.在下面几个检测对象中指出能用涡流检测的对象（d）

a.金属表面涂层厚度的测定 b.钢的剩磁磁通密度的测定 c.碳钢钢种的鉴别 d.除b以外都可以 4.在下面几个检测对象中指出能用涡流检测的对象（e）

a.有机玻璃管 b.铝管 c.石墨管 d.奥氏体钢管 e.除a以外都可以

5.涡流试验的原理是（Ｂ）:A．磁致伸缩；B．电磁感应；C．压电能量转换；D．磁通势 6.涡流检测技术可以用来测量（Ｄ）:A．涂层厚度；B．镀层厚度；C．薄板厚度；D．以上都是 7.涡流检测法最常用于(e):a)结构陶瓷材料 b)黑色金属材料 c)有色金属材料 d)石墨材料 e)B和C 8.涡流检测的原理是(c):a)磁致伸缩 b)压电能量转换 c)电磁感应 d)电致伸缩 9.涡流检测的原理是(c):a)磁致伸缩 b)压电效应 c)电磁感应 d)磁畴转动

10.从原理上讲,下列材料中不能采用涡流检测的是(a):a)玻璃钢 b)工具钢 c)不锈钢 d)轴承钢 11.下面哪种频率产生的涡流渗透深度最大?(c):a)1MHz b)100Hz c)10KHz d)10MHz 12.用来描述试样与探头线圈之间距离变化引起电磁耦合变化所产生的影响的术语是（Ｄ） A．填充系数；B．边缘效应；C．端头效应；D．提离效应

13.用来描述在非常高的频率下涡流仅限于导体极薄外层流动的现象的术语是（Ａ） A．趋肤效应；B．高频滤波；C．低频滤波；D．以上任一个 14.IACS是下面哪一条的公认缩写？（Ｄ）

涡流检测

涡流检测适用于导电材料探伤，常见的金属材料可分为两大类：非铁磁性材料和铁磁性材料。后者为铜、铝、钛及其合金和奥氏体不锈钢；前者为钢、铁及其合金。它们的本质差别是材质磁导率μ约为1或远大于1 。在发电厂，除復水器等少量管道使用铜、钛、奥氏体不锈钢非铁磁性材料外，大量管道都采用钢管等铁磁性材料，典型的应用有省煤器、水冷壁等。

常规涡流探伤应用于非铁磁性管子，已是非常成熟的技术，它不单能探测出缺陷，并可以利用阻抗平面技术分析出缺陷所在的位置与深度。然而，将它简单地应用于铁磁性材料的钢管，却得不到预期的结果，其原因何在？这是由于铁磁性材料μ>>1，根据涡流标准渗透公式：

δ＝503.3／√fμrσ

可知在这种情况下，涡流只能集中在表面，无法渗透到材料的内部。除此以外，铁磁性材料的磁畴结构，将对涡流检测信号产生极大的干扰，足以把缺陷信号完全淹没，而无法得到有用的信息。

克服铁磁性金属磁导率对探伤影响的方法有两种：其一，采用远场涡流检测方法；其二，对钢管进行饱和磁化后再探伤。前一种方法需要更新仪器，后一种方法只需在原有常规仪器的基础上增加磁饱和装置即可对钢管等进行探伤，具有投资少的优点。经过磁饱和处理后的铁磁性材料可以以非铁磁材料对待。通常钢管涡流探伤采用通过式磁饱和器。它是由通有直流电的线圈来产生稳恒强磁场，并借助于导套等高导磁部件将磁场疏导到被检测钢管的探伤部位，使之达到磁饱和状态。为了充分利用线圈产生的磁场，装置一般都有由铁磁性材料（如纯铁）制作的外壳。由于纯铁的μ值很大，磁阻很小，泄漏在空间中的磁力线会被铁壳收集，也被疏导到钢管的检测部位。

由于强大的磁化电流通过磁饱和器线圈，会使线圈发热，因此要有良好导热措施，以防线圈烧毁。

磁饱和装置除了用来产生强大的直流磁场外，检测线圈也常常用它来夹持，所以磁饱和装置的结构与检测线圈的外形有着密切关系。在穿过式涡流探伤中，磁饱和装置中的导套与检测线圈必须保持同心，否则会造成较大的周向灵敏度差，导致漏检和误检。
