简单机械结构

简介：

在日常生活中，我们经常使用和接触到各种各样的机械结构。简单机械结构是一种基本的机械结构，它由一些简单的部件组成，通过力的作用实现特定的功能。本文将介绍几种常见的简单机械结构及其原理和应用。

第一节：杠杆

杠杆是一种简单的机械结构，由杠杆杆杆和支点构成。根据支点的位置和力的作用点，杠杆可以分为三类：一级杠杆、二级杠杆和三级杠杆。

1. 一级杠杆

一级杠杆是最简单的杠杆结构，其支点位于杠杆的一端，力作用点位于另一端。根据杠杆原理，一级杠杆可以实现力的放大或者距离的放大。

举例：撬棍

撬棍是一种常见的一级杠杆结构，由一根长杆和一个固定在地面上的支撑点组成。当我们用撬棍下面的一段往上推时，可以轻松地将物体抬起，这是因为撬棍实现了力的放大。

2. 二级杠杆 二级杠杆是支点位于杠杆中间的杠杆结构。二级杠杆通过将力的作用点放在支点的一侧，实现了力的放大和距离的缩小。

举例：推车

推车是一种常见的二级杠杆结构，由两个轮子和一个支点构成。当我们将物体放在推车前部并向前推动时，推车能够轻松地移动，这是因为推车实现了力的放大和距离的缩小。

3. 三级杠杆

三级杠杆是支点位于杠杆一端的杠杆结构。三级杠杆通过将力的作用点放在支点的另一侧，实现了距离的放大。

举例：梯子

梯子可以看作是一种常见的三级杠杆结构，梯子的支点位于梯子的一端。当我们沿着梯子向上爬时，梯子实现了人的距离的放大，使我们能够轻松地攀爬到高处。

第二节：轮轴

轮轴是一种由轮子和轴组成的机械结构。轮轴通过轮子的旋转来实现物体的移动或者力的传递。

1. 简单轮轴

简单轮轴由一个轮子和一个固定的轴组成。当我们施加力来旋转轮子时，轮轴可以实现物体的移动。

举例：自行车 自行车是一种常见的简单轮轴结构，轮子固定在轴上，当我们踩踏脚踏板时，轮轴使自行车前进。

2. 锁紧轮轴

锁紧轮轴通过将轮子与轴锁定，在一定程度上阻止了轮子的旋转。这种结构可以用于制动系统或者防止转动。

举例：螺母

螺母与螺杆相配合，通过旋转螺母来固定物体。在这种情况下，锁紧轮轴使螺母和螺杆紧密结合。

第三节：滑轮组

滑轮组由一个或多个滑轮和一根绳子构成。滑轮组可以改变力的方向和大小，并实现力的传递。

举例：起重机

起重机是一种常见的滑轮组结构，滑轮组通过改变绳子的方向和大小，使得人们可以轻松地举起重物。

第四节：斜面

斜面是一种倾斜的平面结构，可以减小需要施加的力，使得物体可以轻松地移动，同时改变力的方向。

举例：滑滑梯 滑滑梯是一种常见的斜面结构，当我们坐在滑滑梯上时，由于地面的倾斜，我们可以轻松地往下滑动。

结论：

简单机械结构是一种基本的机械结构，它由一些简单的部件组成，通过力的作用实现特定的功能。杠杆、轮轴、滑轮组和斜面都是常见的简单机械结构，它们在日常生活中广泛应用于各种场景中。通过理解和应用简单机械结构的原理，我们可以更好地利用它们，使我们的生活更加便利。

合集下载

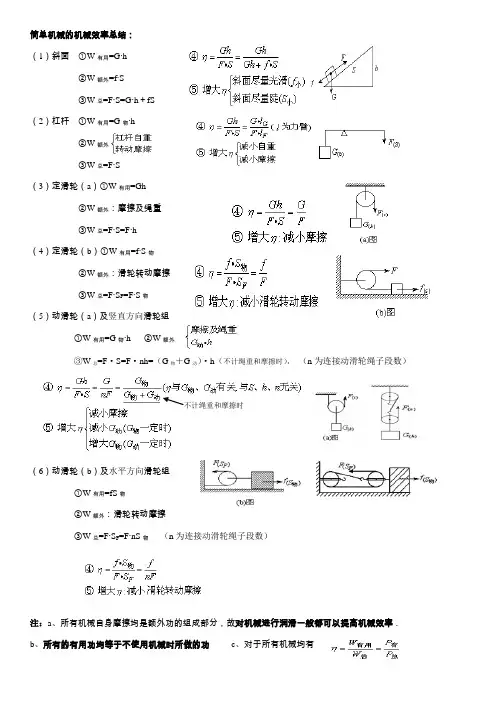

简单机械的机械效率总结

简单机械的机械效率总结

简单机械的机械效率总结：

（1）斜面 ①W有用=G·h

②W额外=f·S

③W总=F·S=G·h＋fS

（2）杠杆 ①W有用=G物·h

②W额外

③W总=F·S

（3）定滑轮（a）①W有用=Gh

②W额外：摩擦及绳重

③W总=F·S=F·h

（4）定滑轮（b）①W有用=f·S物

②W额外：滑轮转动摩擦

③W总=F·SF=F·S物

（5）动滑轮（a）及竖直方向滑轮组

①W有用=G物·h ②W额外

③W总=F·S=F·nh=（G物＋G动）·h（不计绳重和摩擦时）， （n为连接动滑轮绳子段数）

（6）动滑轮（b）及水平方向滑轮组

①W有用=fS物

②W额外：滑轮转动摩擦

③W总=F·SF=F·nS物 （n为连接动滑轮绳子段数）

注：a、所有机械自身摩擦均是额外功的组成部分，故对机械进行润滑一般都可以提高机械效率．

b、所有的有用功均等于不使用机械时所做的功 c、对于所有机械均有 不计绳重和摩擦时

简单机械知识点

简单机械知识点

第十一章 功与机械

一、杠杆

1、 定义：在力的作用下绕着固定点转动的硬棒叫杠杆。

说明：①、杠杆可直可曲，形状任意。

②有些情况下，可将杠杆实际转一下，来帮助确定支点。如：鱼杆、铁锹。

2、 五要素——组成杠杆示意图。

①支点：杠杆绕着转动的点。用字母O 表示。

②动力：使杠杆转动的力。用字母 F1 表示。

③阻力：阻碍杠杆转动的力。用字母 F2 表示。

说明： 动力、阻力都是杠杆的受力，所以作用点在杠杆上。

动力、阻力的方向不一定相反，但它们使杠杆的转动的方向相反

④动力臂：从支点到动力作用线的距离。用字母l1表示。

⑤阻力臂：从支点到阻力作用线的距离。用字母l2表示。

3、画力臂方法：一找支点、二画线、三连距离、四标签

⑴ 、找支点O；⑵ 延长力的作用线（虚线）；⑶ 画力臂（实线双箭头，过支点垂直于力的作用线作垂线）；⑷ 标力臂

（2）、研究杠杆的平衡条件：

杠杆平衡是指：杠杆水平静止或匀速转动。

实验前：应调节杠杆两端的螺母，使杠杆在水平位置平衡。这样做的目的是：可以方便的从杠杆上量出力臂。

结论：杠杆的平衡条件（或杠杆原理）是：

动力×动力臂＝阻力×阻力臂。写成公式F1l1=F2l2 也可写成：F1 / F2=l2 / l1

解题指导：分析解决有关杠杆平衡条件问题，必须要画出杠杆示意图；弄清受力与方向和力臂大小；然后根据具体的情况具体分析，确定如何使用平衡条件解决有关问题。（如：杠杆转动时施加的动力如何变化，沿什么方向施力最小等。）

解决杠杆平衡时动力最小问题：此类问题中阻力×阻力臂为一定值，要使动力最小，必须使动力臂最大，要使动力臂最大需要做到①在杠杆上找一点，使这点到支点的距离最远；②动力方向应该是过该点且和该连线垂直的方向。

O

F1 l1 l2

F2 4、应用：

名称 结 构特 征 特 点 应用举例

省力

杠杆 动力臂

大于

阻力臂 省力、

费距离 撬棒、铡刀、动滑轮、轮轴、羊角锤、钢丝钳、手推车、花枝剪刀

简单机械练习

简单机械练习

简单机械

一、单选题()

1、下列各种机械中，属于省力杠杆的有 ；属于等臂杠杆的有 ；属于费力杠杆的有 (填字母代号) .

A．理发剪刀 B．钢丝钳

C．天平 D．钓鱼杆

E．铡刀 F．镊子

2、下列机械或工具的使用，属于费力杠杆的是（ ）

3、如图重为G的均匀木棒竖直悬于O点，在其下端施一水平拉力F，让棒缓慢转到图中虚线所示位置．在转动的过程中（ ）

4、如图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别用力F1、F2、F3匀速拉起钩码.忽略绳子与滑轮的摩擦，下列说法中正确的是（ ）

5、如图所示，将体积相同的物体G1、G2分别挂在杠杆的两端，杠杆处于平衡状态。若将两个物体G1、G2同时浸没在水中，则 （ ）

6、取一根粗细均匀的直铁丝，在它的中点用线悬挂起来，铁丝恰好水平平衡．如果把其右半段对折起来，如图所示，那么铁丝将（ ）

A．仍保持水平平衡 B．往左端下沉 C．往右端下沉 D．无法确定 A．动力臂逐渐变大 B．阻力臂逐渐变小

C．动力F逐渐变大 D．动力F逐渐减小

A．F1较小

B．F2较大

C．F1、F2、F3的大小不能确定

D．如果将钩码提升相同的高度，那么力F1、F2、F3做的功相等

A．杠杆仍能保持平衡

B．杠杆不能平衡，A端下沉

C．杠杆不能平衡，B端下沉

D．无法确定杠杆的状态 7、如图所示，甲、乙两个实心小球，体积之比为3∶1，分别挂在轻质杠杆AB两端，杠杆水平位置平衡，测得OA∶OB＝1∶2，则甲、乙两球的密度之比为（ ）

8、室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启．根据室内垃圾桶的结构示意图可确定

9、如图所示，杠杆始终处于水平平衡状态，改变弹簧测力计拉力的方向，使其从①一②一③．此过程中，弹簧测力计的示数将

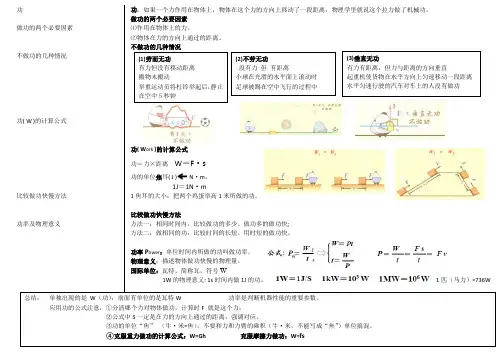

简单机械

简单机械

功

做功的两个必要因素

不做功的几种情况

功( W )的计算公式

比较做功快慢方法

功率及物理意义

功：如果一个力作用在物体上，物体在这个力的方向上移动了一段距离，物理学里就说这个拉力做了机械功。

做功的两个必要因素

⑴作用在物体上的力。

⑵物体在力的方向上通过的距离。

不做功的几种情况

功( Work )的计算公式

功＝力×距离 W＝F·s

功的单位焦耳( J ) N·m。

1J＝1N·m

1焦耳的大小：把两个鸡蛋举高1米所做的功。

比较做功快慢方法

方法一：相同时间内，比较做功的多少。做功多的做功快;

方法二：做相同的功，比较时间的长短。用时短的做功快。

功率Power：单位时间内所做的功叫做功率。

物理意义：描述物体做功快慢的物理量。

国际单位：瓦特，简称瓦，符号W

1W的物理意义: 1s时间内做1J的功。 1匹（马力）=736W

总结： 单独出现的是 W（功），前面有单位的是瓦特W 功率是判断机器性能的重要参数。

应用功的公式注意：①分清哪个力对物体做功，计算时F 就是这个力；

②公式中S一定是在力的方向上通过的距离，强调对应。

③功的单位“焦” （牛·米=焦），不要和力和力臂的乘积（牛·米，不能写成“焦”）单位搞混。

④克服重力做功的计算公式：W=Gh 克服摩擦力做功：W=fs (1)劳而无功

有力但没有移动距离

搬物未搬动

举重运动员将杠铃举起后，静止在空中５秒钟 (2)不劳无功
