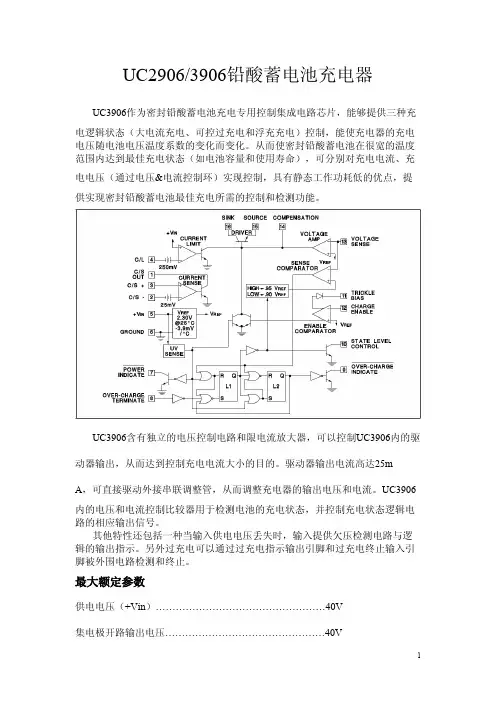

UC2906/3906铅酸蓄电池充电器

UC3906作为密封铅酸蓄电池充电专用控制集成电路芯片，能够提供三种充电逻辑状态（大电流充电、可控过充电和浮充充电）控制，能使充电器的充电电压随电池电压温度系数的变化而变化。从而使密封铅酸蓄电池在很宽的温度范围内达到最佳充电状态（如电池容量和使用寿命），可分别对充电电流、充电电压（通过电压&电流控制环）实现控制，具有静态工作功耗低的优点，提供实现密封铅酸蓄电池最佳充电所需的控制和检测功能。

UC3906含有独立的电压控制电路和限电流放大器，可以控制UC3906内的驱

动器输出，从而达到控制充电电流大小的目的。驱动器输出电流高达25m A，可直接驱动外接串联调整管，从而调整充电器的输出电压和电流。UC3906内的电压和电流控制比较器用于检测电池的充电状态，并控制充电状态逻辑电路的相应输出信号。其他特性还包括一种当输入供电电压丢失时，输入提供欠压检测电路与逻辑的输出指示。另外过充电可以通过过充电指示输出引脚和过充电终止输入引脚被外围电路检测和终止。最大额定参数

供电电压（+Vin）……………………………………………40V

集电极开路输出电压…………………………………………40V1放大器与比较强输入电压…………………………...-0.3V~+40V

过充电终止输入电压………………………………...-0.3V~+40V

电流检测放大器输出电流…………………………………..80mA

别的集电极开路输出电压…………………………………..20mA

关于Vin的涓流差分电压…………………………………….-32V

涓流输出电流. . . . . . . . . . . . . . . . . . . . -40mA

驱动电流 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80mA

功耗 at TA = 25°C(Note 2) . . . . . . . . 1000mW

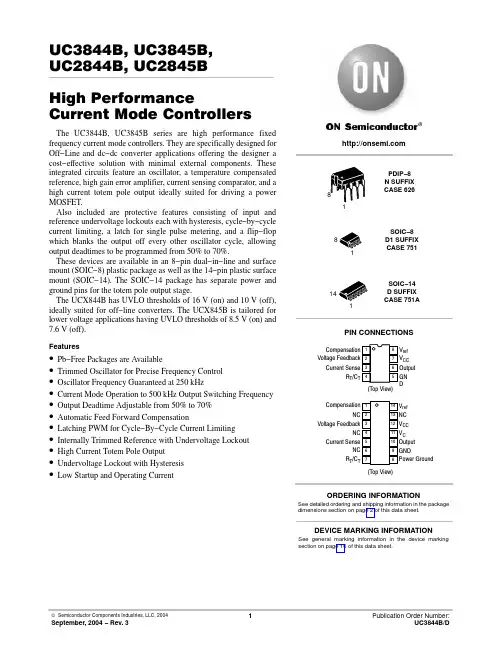

© Semiconductor Components Industries, LLC, 2004

September, 2004 − Rev. 31Publication Order Number:

UC3844B/DUC3844B, UC3845B,UC2844B, UC2845B

High Performance

Current Mode Controllers

The UC3844B, UC3845B series are high performance fixed

frequency current mode controllers. They are specifically designed for

Off−Line and dc−dc converter applications offering the designer a

cost−effective solution with minimal external components. These

integrated circuits feature an oscillator, a temperature compensated

reference, high gain error amplifier, current sensing comparator, and a

high current totem pole output ideally suited for driving a power

MOSFET.

Also included are protective features consisting of input and

reference undervoltage lockouts each with hysteresis, cycle−by−cycle

current limiting, a latch for single pulse metering, and a flip−flop

UC3844 UC3845 是高性能固定频率电流模式控制器专为离线和直流至直流变换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。这些集成电路具有可微调的振荡器、能进行精确的占空比控制、温度补偿的参考、高增益误差放大器。电流取样比较器和大电流图腾柱式输出，是驱动功率MOSFET的理想器件。

其它的保护特性包括输入和参考欠压锁定，各有滞后、逐周电流限制、可编程输出静区时间和单个脉冲测量锁存。这些器件可提供8脚双列直插塑料封装和14脚塑料表面贴装封装（SO-14）。SO-14封装的图腾柱式输出级有单独的电源和接地管脚。

UC3844 有16V（通）和10 伏（断）低压锁定门限，十分适合于离线变换器。UC3845是专为低压应用设计的，低压锁定门限为8.5伏（通）和7.6V（断）。

特点:

自动前馈补偿

锁存脉宽调制，可逐周限流

内部微调的参考电压，带欠压锁定

大电流图腾柱输出

欠压锁定，带滞后

低启动和工作电流

直接与安森美半导体的SENSEFET产品接口

电流模式工作到500KHZ

输出静区时间从50%到70%可调

简化方框图

UC3844 UC3845 UC2844 UC2845

引脚功能

引脚

功能 引脚功能说明 8管脚 14管脚

1 1 补偿 该管脚为误差放大器输出，并可用于环路补偿。

2 3 电压反馈 该管脚是误差放大器的反相输入端，通常通过一个电阻分压器连至开关电源输出。

3 5 电流取样 一个正比于电感器电流的电压接至此输入，脉宽调制器使用此信息中止输出开关的导通。

4 7 RT/CT 通过将电阻RT连接至Vref以及电容CT连接至地，使振荡器频率和最大输出占空比可调。工作频率可达1MHZ 。

5 - 地 该管脚是控制电路和电源的公共地（仅对8管脚封装如此）

6 10 输出 该输出直接驱动功率MOSFET的栅极，高达1.OA 的峰值电流经此管脚拉和灌,输出开关频率为振荡器频率的一半.

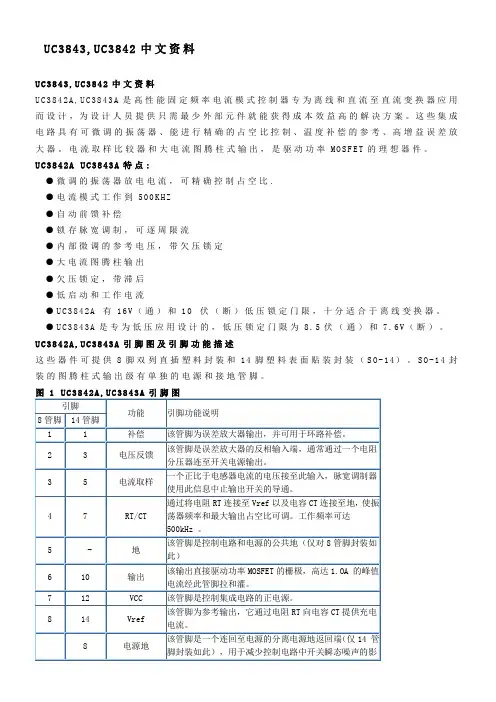

UC3843,UC3842中文资料

UC3843,UC3842中文资料

UC3842A,UC3843A是高性能固定频率电流模式控制器专为离线和直流至直流变换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。这些集成电路具有可微调的振荡器、能进行精确的占空比控制、温度补偿的参考、高增益误差放大器。电流取样比较器和大电流图腾柱式输出，是驱动功率MOSFET的理想器件。

UC3842A UC3843A特点:

●微调的振荡器放电电流，可精确控制占空比.

●电流模式工作到500KHZ

●自动前馈补偿

●锁存脉宽调制，可逐周限流

●内部微调的参考电压，带欠压锁定

●大电流图腾柱输出

●欠压锁定，带滞后

●低启动和工作电流

●UC3842A 有16V（通）和10 伏（断）低压锁定门限，十分适合于离线变换器。

●UC3843A是专为低压应用设计的，低压锁定门限为8.5伏（通）和7.6V（断）。

UC3842A,UC3843A引脚图及引脚功能描述

这些器件可提供8脚双列直插塑料封装和14脚塑料表面贴装封装（SO-14）。SO-14封装的图腾柱式输出级有单独的电源和接地管脚。

图1 UC3842A,UC3843A引脚图

引脚 功能 引脚功能说明 8管脚 14管脚

1 1 补偿 该管脚为误差放大器输出，并可用于环路补偿。

2 3 电压反馈 该管脚是误差放大器的反相输入端，通常通过一个电阻分压器连至开关电源输出。

3 5 电流取样 一个正比于电感器电流的电压接至此输入，脉宽调制器使用此信息中止输出开关的导通。

4 7 RT/CT 通过将电阻RT连接至Vref以及电容CT连接至地，使振荡器频率和最大输出占空比可调。工作频率可达500kHz 。

5 - 地 该管脚是控制电路和电源的公共地（仅对8管脚封装如此）

6 10 输出 该输出直接驱动功率MOSFET的栅极，高达1.OA 的峰值电流经此管脚拉和灌。
