PKPM初学者建模详细过程

轴线输入――网格生成――构件定义――楼层定义――荷载定义――楼层组装――保存文件

注意柱、梁、楼板截面的选取，在PMCAD中柱、梁、楼板截面定义用的着：

[1]框架柱截面估算：

高与宽一般可取（1/10~1/15）层高。并可按下列方法初步确定。

1。按轴压比要求

又轴压比初步确定 框架柱截面尺寸时，可按下式计算：

[$micro]N = N/Acfc

式中 [$micro]N ----- 框架柱的轴压比

Ac -------框架柱的 截面面积

f c--------柱混凝土抗压强度设计值

N---------柱轴向压力设计值

柱轴向压力设计值可初步按下式估算:

N = γgQSNα1α2β

式中: γg -----竖向荷载分项系数

Q---------每个楼层上单位面积的竖向荷载,可取q=12~14KN/m[$sup2]

S--------柱一层的荷载面积

N---------柱荷载楼层数

α1------考虑水平力产生的附加系数,风荷载或四级抗震时α1=1.05,三~一级抗震时α1=1.05~1.15

α2------边角柱轴向力增大系数,边柱α2 =1.1,角柱α2 =1.2

β------柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为0.7~0.8

框架柱轴压比 [$micro]N 的限值宜满足下列规定:

抗震等级为一级时, 轴压比限值 0.7

抗震等级为二级时, 轴压比限值 0.8

抗震等级为三级时, 轴压比限值 0.9

抗震等级为四级及非抗震时, 轴压比限值 1.0

Ⅳ类场地上较高的高层建筑框架柱,其轴压比限值应适当加严,柱净高与截面长边尺寸之比小于4时,其轴压比限值按上述相应数值减小0.05。

此外，高层建筑框架柱的最小尺寸hc不宜小于400mm,柱截面宽度bc不宜小于350mm,柱净高与截面长边尺寸之比宜大于4

[2]梁截面估算：

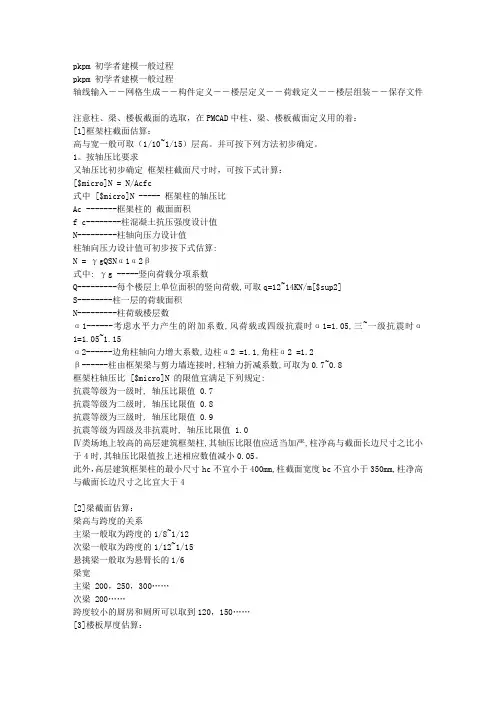

pkpm 初学者建模一般过程

pkpm 初学者建模一般过程

轴线输入――网格生成――构件定义――楼层定义――荷载定义――楼层组装――保存文件

注意柱、梁、楼板截面的选取，在PMCAD中柱、梁、楼板截面定义用的着：

[1]框架柱截面估算：

高与宽一般可取（1/10~1/15）层高。并可按下列方法初步确定。

1。按轴压比要求

又轴压比初步确定 框架柱截面尺寸时，可按下式计算：

[$micro]N = N/Acfc

式中 [$micro]N ----- 框架柱的轴压比

Ac -------框架柱的 截面面积

f c--------柱混凝土抗压强度设计值

N---------柱轴向压力设计值

柱轴向压力设计值可初步按下式估算:

N = γgQSNα1α2β

式中: γg -----竖向荷载分项系数

Q---------每个楼层上单位面积的竖向荷载,可取q=12~14KN/m[$sup2]

S--------柱一层的荷载面积

N---------柱荷载楼层数

α1------考虑水平力产生的附加系数,风荷载或四级抗震时α1=1.05,三~一级抗震时α1=1.05~1.15

α2------边角柱轴向力增大系数,边柱α2 =1.1,角柱α2 =1.2

β------柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为0.7~0.8

框架柱轴压比 [$micro]N 的限值宜满足下列规定:

抗震等级为一级时, 轴压比限值 0.7

抗震等级为二级时, 轴压比限值 0.8

抗震等级为三级时, 轴压比限值 0.9

抗震等级为四级及非抗震时, 轴压比限值 1.0

Ⅳ类场地上较高的高层建筑框架柱,其轴压比限值应适当加严,柱净高与截面长边尺寸之比小于4时,其轴压比限值按上述相应数值减小0.05。

此外，高层建筑框架柱的最小尺寸hc不宜小于400mm,柱截面宽度bc不宜小于350mm,柱净高与截面长边尺寸之比宜大于4

砌体pkpm建模步骤

具体步骤正如进入程序时所出现的菜单次序一样：

一:

第1步：“轴线输入”

是利用作图工具绘制建筑物整体的平面定位轴线。这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。

第2步：“网点生成”

是程序自动将绘制的定位轴线分割为网格和节点。凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。网格确定后即可以给轴线命名。删除不无用的节点。

第3步：“构件定义”

是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。

第4步：“楼层定义”

是依照从下至上的次序进行各个结构标准层平面布置。凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。

注意：1构造柱布置，构造柱的设置位置应符合相应抗震规范； 2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载；

3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1米；窗户一般高1.8、1.6米，宽1.5米，满足窗地比即可。洞口设置时至左右节点距离应加以设置。避免洞口超过墙）

4、阳台或者要布置预制板但又不是规则闭合矩形的位置加设梁，此梁按主梁布置，相应的荷载设置也应布置。

第5步：“荷载定义”

是依照从下至上的次序定义荷载标准层。凡是楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。

荷载输入-恒活设置时，选择自动计算现浇板自重

注意：1、楼面恒载，根据楼面做法，经计算一般取1.0到1.2，卫生间加做防水后取1.6左右。楼梯处取梯段板及踏步换算厚度后，乘以相应容重加上粉刷层容重，为4.5左右。预制板恒载为3或2.96（自重2+粉刷0.4+做法0.6）

PKPK建模及过程

2

PKPM建模的过程

一、 轴线的输入

二、 楼层定义

构件的定义与布置

○1柱定义 ○2梁定义 ○3柱布置 ○4梁布置

三、 楼面恒载和活载的输入

四、 梁间荷载的输入（恒载）只在梁上有墙的地方布置梁

名称 有门窗洞口的墙 无门窗洞口的墙

内墙 5.6 6.7

外墙 5.6 7.2

厕所隔墙 7.2 8.7

栏杆 3.0

女儿墙 7.2

五、 楼层组装

六、 保存退出并自动更新PM主菜单2的数据

七、 结构楼面信息布置

按照各标准层分别修改楼板厚度、楼板错层和楼板开洞。

操作说明：

1. 进入页面之后保留之前的信息，点击修改板厚（如将板厚修改为0.12m）注：若房间转角处有窗，楼板需加厚；客厅板也需加

3

厚。

2. 楼板开洞，点击楼板开洞，选择全房开洞。

3. 修改错层，楼板下降输入正值，楼板上升则输入负值。其中厨房、卫生间和阳台的板应低于室内地面，下降高度按实际情况而定。

4. 屋面楼板统一加厚，错层则不需设置。

八、 楼面荷载传导计算

操作说明：

1 选择保留原荷载信息（即建模中输入的信息），按照对各房间使用功能的要求对楼面的活载和恒载进行修改。

2 荷载的数值见结构荷载设计表

Eg：一般框架结构楼面荷载输入如下

恒载：卫生间5.5 楼梯5.0 屋面恒载5.0

活载：阳台2.5 电梯3.5 上人屋面1.5 不上人能屋面0.7

九、 进行SATWE第一项，按PM生成SATWE数据

1 必须执行第一项，并对里面的各种信息进行修改，其中包括-总信息、风荷载信息、地震信息等。

2 必须执行第七项

十、 进行SATWE的第二项，结构内力及配筋计算，在查看配筋是否正确时，如果在配筋图中出现红色字体，则配筋有问题，反之，配筋正确。

4

十一、 梁柱施工图

1 梁归并 2柱归并 3导出梁平法施工图 4导出柱梁平法施工图

十二、图形的格式转换，将有.t的文件转换成.dwg文件
