光伏玻璃 标准

（一）光伏玻璃的制作材料

首先是二氧化硅，其主要是起着网络形成体的作用，所以其用量占玻璃组分中的一大

半；第二大用量是纯碱，主要是提供氧化钠，可以降低玻璃的熔制温度；再者是石灰石即碳

酸钙和氧化镁，他们的主要作用是调整玻璃的黏度在一个合适的值，使玻璃成型时间缩短或

延长，以满足成型的要求；还引入氧化铝原料，提高玻璃的物理化学性能，如强度、化学稳

定性等；最后是碳和芒硝，两个联合使用，主要作用是作为澄清剂，以排除玻璃中的气泡，

是玻璃中的气泡尽量少，以用来提高玻璃的透过率。

例如例如：：超白压延玻璃

超白压延玻璃是一种超透明低铁玻璃，也称低铁玻璃、高透明玻璃。它是一种高品质、

多功能的新型高档玻璃品种，透光率可达91.5%以上，具有晶莹剔透、高档典雅的特性，有

玻璃家族 “水晶王子”之称。超白玻璃同时具备优质浮法玻璃所具有的一切可加工性能，具

有优越的物理、机械及光学性能，可像其它优质浮法玻璃一样进行各种深加工。无与伦比的

优越质量和产品性能使超白玻璃拥有广阔的应用空间和光明的市场前景。

目前，世界上只有美国PPG、法国圣戈班、英国的皮尔金顿、日本的旭硝子、中国南玻

等少数企业掌握超白玻璃的生产技术，其中PPG公司技术最成熟。这些玻璃巨头为了保证

对市场的相对垄断，大都采取技术封锁手段，不对外转让技术及采用限产的营销模式，这使

超白玻璃在技术上和资金上具有了较高的进入门槛。高昂的价格和优良的品质，使超白玻璃

成了建筑物身份的象征。

TCO玻璃

TCO玻璃，即透明导电氧化物镀膜玻璃，是在平板玻璃表面通过物理或化学镀膜的方法

均匀镀上一层透明的导电氧化物薄膜，主要包括In、Sn、Zn和Cd的氧化物及其复合多元氧

化物薄膜材料。

TCO玻璃应用在透明导电电极、高温电子器件等领域，如太阳能电池、液晶显示器、光

探测器、窗口涂层等。平板显示器中，现在ITO类型的导电玻璃仍是平板显示器行业的主流

玻璃电极产品。

在太阳能电池中，晶体硅片类电池的电极是焊接在硅片表面的导线，前盖板玻璃仅需达

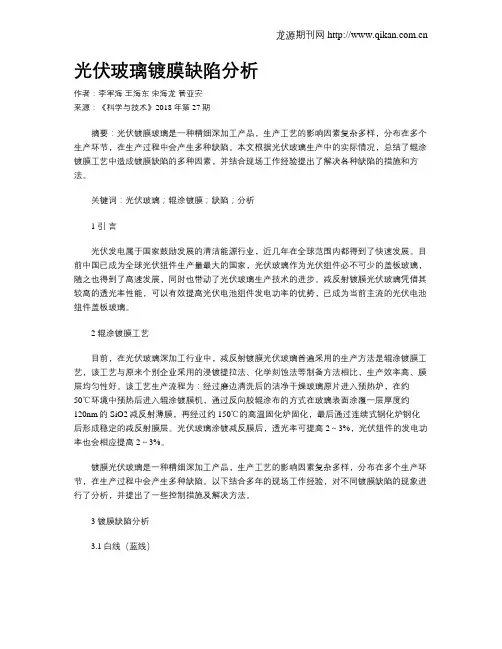

龙源期刊网

光伏玻璃镀膜缺陷分析

作者：李军海 王海东 宋海龙 管亚安

来源：《科学与技术》2018年第27期

摘要：光伏镀膜玻璃是一种精细深加工产品，生产工艺的影响因素复杂多样，分布在多个生产环节，在生产过程中会产生多种缺陷。本文根据光伏玻璃生产中的实际情况，总结了辊涂镀膜工艺中造成镀膜缺陷的多种因素，并结合现场工作经验提出了解决各种缺陷的措施和方法。

关键词：光伏玻璃；辊涂镀膜；缺陷；分析

1 引 言

光伏发电属于国家鼓励发展的清洁能源行业，近几年在全球范围内都得到了快速发展。目前中国已成为全球光伏组件生产量最大的国家，光伏玻璃作为光伏组件必不可少的盖板玻璃，随之也得到了高速发展，同时也带动了光伏玻璃生产技术的进步。减反射镀膜光伏玻璃凭借其较高的透光率性能，可以有效提高光伏电池组件发电功率的优势，已成为当前主流的光伏电池组件盖板玻璃。

2 辊涂镀膜工艺

目前，在光伏玻璃深加工行业中，减反射镀膜光伏玻璃普遍采用的生产方法是辊涂镀膜工艺，该工艺与原来个别企业采用的浸镀提拉法、化学刻蚀法等制备方法相比，生产效率高、膜层均匀性好。该工艺生产流程为：经过磨边清洗后的洁净干燥玻璃原片进入预热炉，在约50℃环境中预热后进入辊涂镀膜机，通过反向胶辊涂布的方式在玻璃表面涂覆一层厚度约120nm的SiO2减反射薄膜，再经过约150℃的高温固化炉固化，最后通过连续式钢化炉钢化后形成稳定的减反射膜层。光伏玻璃涂镀减反膜后，透光率可提高2～3%，光伏组件的发电功率也会相应提高2～3%。

镀膜光伏玻璃是一种精细深加工产品，生产工艺的影响因素复杂多样，分布在多个生产环节，在生产过程中会产生多种缺陷。以下结合多年的现场工作经验，对不同镀膜缺陷的现象进行了分析，并提出了一些控制措施及解决方法。

3 镀膜缺陷分析

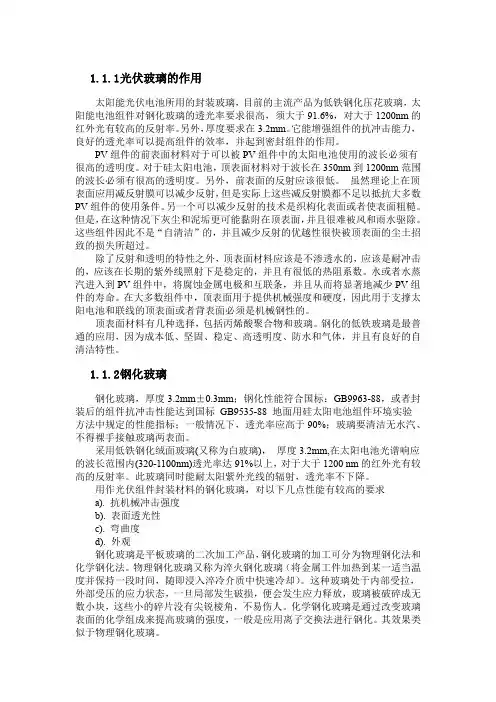

1.1.1 光伏玻璃的作用

太阳能光伏电池所用的封装玻璃，目前的主流产品为低铁钢化压花玻璃，太阳能电池组件对钢化玻璃的透光率要求很高，须大于91.6%，对大于1200nm的红外光有较高的反射率。另外，厚度要求在3.2mm。它能增强组件的抗冲击能力，良好的透光率可以提高组件的效率，并起到密封组件的作用。

PV组件的前表面材料对于可以被PV组件中的太阳电池使用的波长必须有很高的透明度。对于硅太阳电池，顶表面材料对于波长在350nm到1200nm范围的波长必须有很高的透明度。另外，前表面的反射应该很低。 虽然理论上在顶表面应用减反射膜可以减少反射，但是实际上这些减反射膜都不足以抵抗大多数PV组件的使用条件。另一个可以减少反射的技术是织构化表面或者使表面粗糙。但是，在这种情况下灰尘和泥垢更可能黏附在顶表面，并且很难被风和雨水驱除。这些组件因此不是“自清洁”的，并且减少反射的优越性很快被顶表面的尘土招致的损失所超过。

除了反射和透明的特性之外，顶表面材料应该是不渗透水的，应该是耐冲击的，应该在长期的紫外线照射下是稳定的，并且有很低的热阻系数。水或者水蒸汽进入到PV组件中，将腐蚀金属电极和互联条，并且从而将显著地减少PV组件的寿命。在大多数组件中，顶表面用于提供机械强度和硬度，因此用于支撑太阳电池和联线的顶表面或者背表面必须是机械钢性的。

顶表面材料有几种选择，包括丙烯酸聚合物和玻璃。钢化的低铁玻璃是最普通的应用，因为成本低、坚固、稳定、高透明度、防水和气体，并且有良好的自清洁特性。

1.1.2 钢化玻璃

钢化玻璃，厚度3.2mm±0.3mm；钢化性能符合国标：GB9963-88，或者封装后的组件抗冲击性能达到国标 GB9535-88 地面用硅太阳电池组件环境实验方法中规定的性能指标；一般情况下，透光率应高于90%；玻璃要清洁无水汽、不得裸手接触玻璃两表面。

采用低铁钢化绒面玻璃(又称为白玻璃)， 厚度3.2mm,在太阳电池光谱响应的波长范围内(320-1100nm)透光率达91%以上，对于大于1200 nm的红外光有较高的反射率。此玻璃同时能耐太阳紫外光线的辐射，透光率不下降。

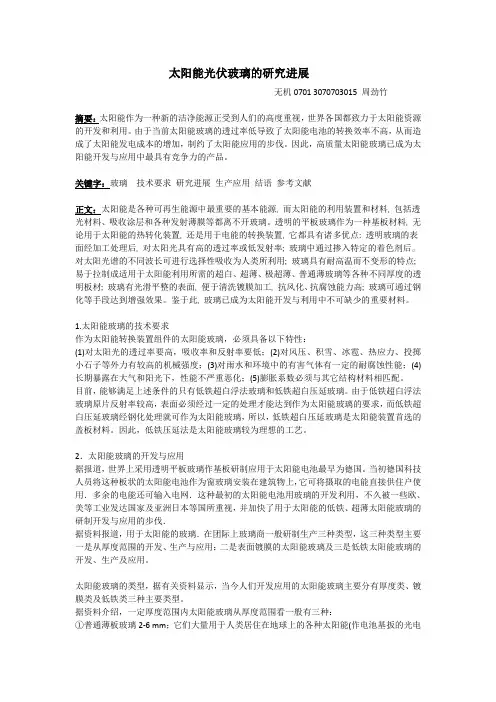

太阳能光伏玻璃的研究进展

无机0701 3070703015 周劲竹

摘要：太阳能作为一种新的洁净能源正受到人们的高度重视，世界各国都致力于太阳能资源的开发和利用。由于当前太阳能玻璃的透过率低导致了太阳能电池的转换效率不高，从而造成了太阳能发电成本的增加，制约了太阳能应用的步伐。因此，高质量太阳能玻璃已成为太阳能开发与应用中最具有竞争力的产品。

关键字：玻璃 技术要求 研究进展 生产应用 结语 参考文献

正文：太阳能是各种可再生能源中最重要的基本能源, 而太阳能的利用装置和材料,

包括透光材料、吸收涂层和各种发射薄膜等都离不开玻璃。透明的平板玻璃作为一种基板材料, 无论用于太阳能的热转化装置, 还是用于电能的转换装置, 它都具有诸多优点: 透明玻璃的表面经加工处理后, 对太阳光具有高的透过率或低发射率; 玻璃中通过掺入特定的着色剂后。对太阳光谱的不同波长可进行选择性吸收为人类所利用; 玻璃具有耐高温而不变形的特点;

易于拉制成适用于太阳能利用所需的超白、超薄、极超薄、普通薄玻璃等各种不同厚度的透明板材; 玻璃有光滑平整的表面, 便于清洗镀膜加工, 抗风化、抗腐蚀能力高; 玻璃可通过钢化等手段达到增强效果。鉴于此, 玻璃已成为太阳能开发与利用中不可缺少的重要材料。

1.太阳能玻璃的技术要求

作为太阳能转换装置组件的太阳能玻璃，必须具备以下特性：

(1)对太阳光的透过率要高，吸收率和反射率要低；(2)对风压、积雪、冰雹、热应力、投掷小石子等外力有较高的机械强度；(3)对雨水和环境中的有害气体有一定的耐腐蚀性能；(4)长期暴露在大气和阳光下，性能不严重恶化；(5)膨胀系数必须与其它结构材料相匹配。

目前，能够满足上述条件的只有低铁超白浮法玻璃和低铁超白压延玻璃。由于低铁超白浮法玻璃原片反射率较高，表面必须经过一定的处理才能达到作为太阳能玻璃的要求，而低铁超白压延玻璃经钢化处理就可作为太阳能玻璃，所以，低铁超白压延玻璃是太阳能装置首选的盖板材料。因此，低铁压延法是太阳能玻璃较为理想的工艺。
