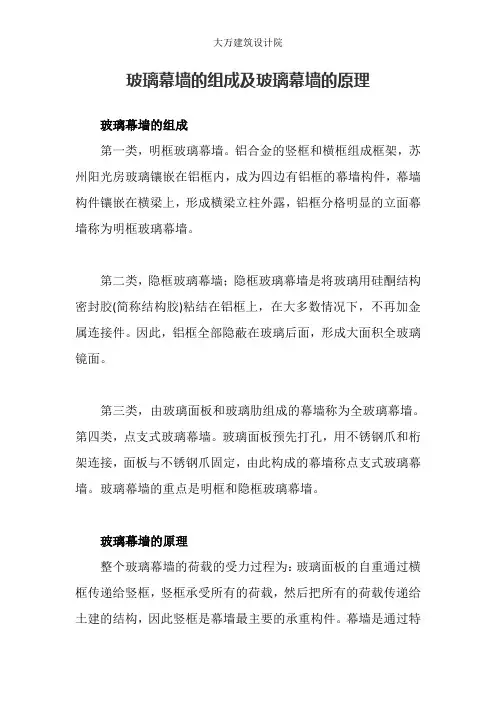

玻璃幕墙的组成及玻璃幕墙的原理

玻璃幕墙的组成

第一类，明框玻璃幕墙。铝合金的竖框和横框组成框架，苏州阳光房玻璃镶嵌在铝框内，成为四边有铝框的幕墙构件，幕墙构件镶嵌在横梁上，形成横梁立柱外露，铝框分格明显的立面幕墙称为明框玻璃幕墙。

第二类，隐框玻璃幕墙；隐框玻璃幕墙是将玻璃用硅酮结构密封胶(简称结构胶)粘结在铝框上，在大多数情况下，不再加金属连接件。因此，铝框全部隐蔽在玻璃后面，形成大面积全玻璃镜面。

第三类，由玻璃面板和玻璃肋组成的幕墙称为全玻璃幕墙。第四类，点支式玻璃幕墙。玻璃面板预先打孔，用不锈钢爪和桁架连接，面板与不锈钢爪固定，由此构成的幕墙称点支式玻璃幕墙。玻璃幕墙的重点是明框和隐框玻璃幕墙。

玻璃幕墙的原理

整个玻璃幕墙的荷载的受力过程为：玻璃面板的自重通过横框传递给竖框，竖框承受所有的荷载，然后把所有的荷载传递给土建的结构，因此竖框是幕墙最主要的承重构件。幕墙是通过特大万建筑设计院

殊的设计把竖框变成受拉构件，这样铝合金框的截面就可以大大的缩小，减少了工程造价。幕墙的横梁立柱类是结构的简支梁，是简支座和滑动支座旋转成竖向的构成，苏州阳光房上面固定，下面滑动，这就是幕墙的龙骨构件的受力原理，即简支梁倒挂的滑动连接，成悬挂式的构件，成受拉的构件，只允许上下移动，不允许前后左右晃动（如图1）。

通过芯套把上下两层立柱连接起来，通过紧固件把立柱和埋件连接，同时立柱上端固定，下端未固定，芯套的长度是250mm。简支梁倒挂是幕墙设计中最巧妙的，建筑有多少层，幕墙的竖框有就遵照每层一个单元，即有多少个单元，每个单元，上部是铰接，下部是滑动连接，上下两立柱间的要留有15mm以上的缝隙。为了保证结构的安全，滑动支座打孔固定，为了允许竖框的上下位移，这个孔是椭圆形的。

明框玻璃幕墙的几个细节关键点

（1）横框和竖框之间一定要留有缝隙，因为如果横框和竖框接触紧密将会产生摩擦噪声，所以铝合金连接件和竖框之间要加柔性垫片，以防止噪声和摩擦。

玻

璃

幕

墙

质

量

检

查

规

范

要

求

山东省永隆装饰工程有限公司

玻璃幕墙质量检查规范要求

在玻璃装配组件安装过程中，当幕墙整幅高度或宽度方向尺寸较大时，特别要注意安装过程中的累积误差，适时进行调整，只有全体结构玻璃装配组件固定完毕后，表面的平整度和垂直度才真正代表幕墙的外形形象。

玻璃幕墙安装

1、施工方法：采用吊篮施工。

2、施工工艺

.测量放线

我公司将派测量人员进场以每层1000水平线与轴线作为基准线进行放线及校核现场结构及埋件尺寸，并确定主体结构边角尺寸反馈给技术部及早进行边角龙骨分格尺寸调整。

利用钢卷尺、水平仪、经纬仪从原始轴线控制点、标高点引测辅助轴线。

利用经纬仪、测距仪对辅助轴线进行尺寸和角度复核，确保偏差在允许范围内，并标识于层面。

水平控制：依据《玻璃幕墙施工技术规范》要求，其整幅水平标高偏差≤5MM。

幕墙分格轴线的测量放线与主体结构的测量放线配合，对误差进行控制、分配、消化，不使其积累。

放线的顺序：按土建方提供的轴线，经我方复测后上、下放钢线，用经纬仪校核其准确性。幕墙支座的水平放线每二个分格设一个固定支点，用水平仪检测其准确性，同样按中心放线方法放出主梁的进出位线。

预埋件安装

根据图纸定位放线，水平位置整栋楼层上下浮动不得大于2mm，垂直距离不得大于5mm，埋板与墙面接触不得大于2mm的缝隙。

根据图纸要求有个别预埋孔偏移的应按照国家规范保证其整体的受力强度满足施工质量的要求。

化学锚栓的安装

本工程所采用的化学锚栓标准为M12*160，墙体开孔要求深度为110mm并垂直于墙体，孔内保持清洁无粉末渣土，化学锚栓植入后外漏为50mm，用垫片及螺母紧固不得有松动现象。

连接件的安装

连接件与主料拼接完成后安装在预埋板上，要求连接件需居中与预埋板垂直安装角度控制在90°，连接主料的两块预埋板平行落差不大于1mm。

焊接要求

被焊焊接之间的缝隙不应大于0.5mm（角焊缝），若需坡口，则坡口焊接应按图纸留有2-3mm，焊缝宽度不低于5mm，连接件与埋板焊接3面围焊，焊渣处理完后焊口不得有焊孔。

吉林神华万利装饰公司奥迪项目部

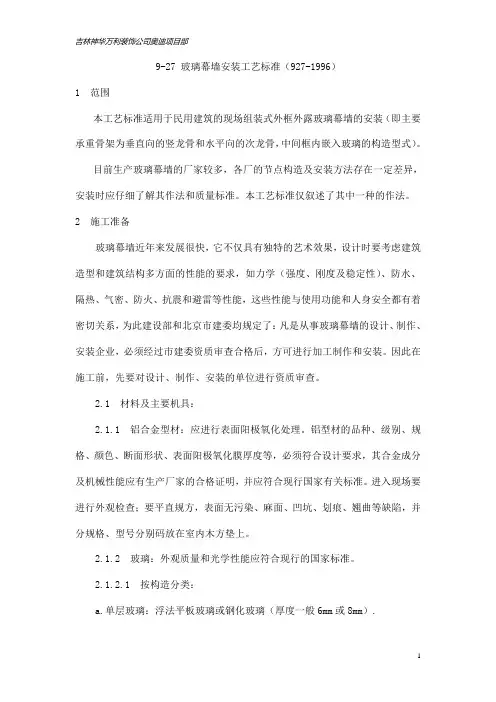

1 9-27 玻璃幕墙安装工艺标准（927-1996）

1 范围

本工艺标准适用于民用建筑的现场组装式外框外露玻璃幕墙的安装（即主要承重骨架为垂直向的竖龙骨和水平向的次龙骨，中间框内嵌入玻璃的构造型式）。

目前生产玻璃幕墙的厂家较多，各厂的节点构造及安装方法存在一定差异，安装时应仔细了解其作法和质量标准。本工艺标准仅叙述了其中一种的作法。

2 施工准备

玻璃幕墙近年来发展很快，它不仅具有独特的艺术效果，设计时要考虑建筑造型和建筑结构多方面的性能的要求，如力学（强度、刚度及稳定性）、防水、隔热、气密、防火、抗震和避雷等性能，这些性能与使用功能和人身安全都有着密切关系，为此建设部和北京市建委均规定了：凡是从事玻璃幕墙的设计、制作、安装企业，必须经过市建委资质审查合格后，方可进行加工制作和安装。因此在施工前，先要对设计、制作、安装的单位进行资质审查。

2.1 材料及主要机具：

2.1.1 铝合金型材：应进行表面阳极氧化处理。铝型材的品种、级别、规格、颜色、断面形状、表面阳极氧化膜厚度等，必须符合设计要求，其合金成分及机械性能应有生产厂家的合格证明，并应符合现行国家有关标准。进入现场要进行外观检查；要平直规方，表面无污染、麻面、凹坑、划痕、翘曲等缺陷，并分规格、型号分别码放在室内木方垫上。

2.1.2 玻璃：外观质量和光学性能应符合现行的国家标准。

2.1.2.1 按构造分类：

a.单层玻璃：浮法平板玻璃或钢化玻璃（厚度一般6mm或8mm）. 吉林神华万利装饰公司奥迪项目部

2 b.双层中空玻璃：厚度为6+12+6（mm）或8+9+8（mm），中间数值为两层玻璃之间的不流动空气层。

2.1.2.2 按功能分类：

a.吸热玻璃：在透明玻璃中加入极微量的金属氯化物，形成带颜色玻璃，其特点是能使可见光透过而限制带热量的红外线通过。

b.镜面玻璃：是在单层或双层玻璃一侧或两侧均镀金属膜，通过反射太阳光的热辐射，达到隔热目的。

. . .

.

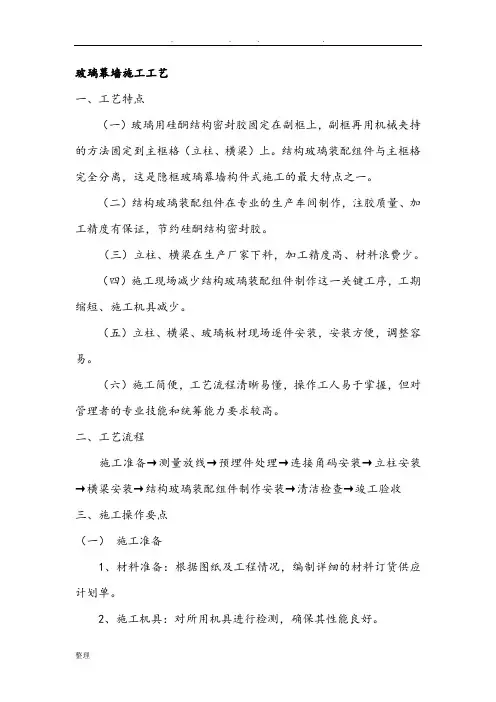

整理 玻璃幕墙施工工艺

一、工艺特点

（一）玻璃用硅酮结构密封胶固定在副框上，副框再用机械夹持的方法固定到主框格（立柱、横梁）上。结构玻璃装配组件与主框格完全分离，这是隐框玻璃幕墙构件式施工的最大特点之一。

（二）结构玻璃装配组件在专业的生产车间制作，注胶质量、加工精度有保证，节约硅酮结构密封胶。

（三）立柱、横梁在生产厂家下料，加工精度高、材料浪费少。

（四）施工现场减少结构玻璃装配组件制作这一关键工序，工期缩短、施工机具减少。

（五）立柱、横梁、玻璃板材现场逐件安装，安装方便，调整容易。

（六）施工简便，工艺流程清晰易懂，操作工人易于掌握，但对管理者的专业技能和统筹能力要求较高。

二、工艺流程

施工准备→测量放线→预埋件处理→连接角码安装→立柱安装→横梁安装→结构玻璃装配组件制作安装→清洁检查→竣工验收

三、施工操作要点

（一） 施工准备

1、材料准备：根据图纸及工程情况，编制详细的材料订货供应计划单。

2、施工机具：对所用机具进行检测，确保其性能良好。 . . .

.

整理 3、人员准备：对技术工人进行技术培训、交底。

4、技术准备：熟悉图纸，准备有关图集、质量验收标准和内业资料所用的表格。

（二）测量放线

1、测量依据

测量放线是根据土建单位提供的中心线及标高点进行。幕墙设计一般是以建筑物的轴线为依据，玻璃幕墙的布置应与轴线取得一定的关系。所以必须对巳完工的土建结构进行测量。

2、测量方法

建筑物外轮廓测量：根据土建标高基准线复测每一层预埋件标高中心线，据此线检查预埋件标高偏差，并作好记录；找出幕墙立柱与建筑轴线的关系，根据土建轴线测量立柱轴线，据此检查预埋件左右偏差，并作好记录。整理以上测量结果，确定幕墙立柱分隔的调整处理方案。
