低应变检方案

低应变检测试验操作细则1.样品准备在进行低应变检测之前，首先需要准备好测试样品。

样品的形状和尺寸应根据具体测试需求来确定，并且要遵循相应的标准规范。

在准备样品时，要确保其表面光滑、平整，并且无明显的缺陷、损伤或污渍。

2.仪器设置接下来需要对测试仪器进行设置。

首先，要选择合适的应变测量装置，可以选择金属应变计、电阻应变计、光学应变计等。

其次，根据样品的形状和测试需求，调节测力传感器的位置和引导装置，确保能够正确施加加载力。

3.校准在进行实际测试之前，需要对测试仪器进行校准，确保其测量结果的准确性和可靠性。

校准的过程包括对测力传感器和应变测量装置的标定，可以使用标准荷重和标准应变样品进行校准，或者按照仪器的操作说明进行校准。

4.加载过程在进行低应变检测时，加载过程应平稳、均匀，并且保持连续加载的状态。

根据样品的性质和测试需求，可以选择静态加载或动态加载。

在加载过程中，要确保加载速度适当，避免过快或过慢造成的误差，并注意样品的变形和断裂情况。

5.数据采集和记录在进行低应变检测时，需要实时采集和记录测试数据。

数据采集可以通过计算机控制和数据采集系统完成，也可以通过手动记录的方式进行。

要确保测试数据的准确性和完整性，并及时处理和保存数据。

对于重要的测试数据，还可以进行重复测试以验证结果的可靠性。

6.数据处理和分析在完成低应变检测后，需要对采集到的数据进行处理和分析。

数据处理包括数据清洗、校正和平滑处理，以消除由于仪器和环境因素引起的误差。

数据分析包括对应变-应力曲线和应力-变形曲线的绘制和分析，可以通过曲线拟合、参数计算和对比分析等方法来评估样品的强度、变形和断裂性能。

7.结果报告和总结最后，需要编写测试结果报告和总结。

测试结果报告应包括样品的基本信息、测试方法和过程、结果数据和分析、结论和建议等内容。

总结应对测试结果进行综合评价，并提出改进建议和进一步研究的方向。

总之，低应变检测是一项精密的实验工作，需要仪器设备的准确性和稳定性，以及操作人员的专业技术和经验。

低应变检测试验操作细则1.试验前准备a.准备试验设备：包括低应变测量仪器、力加载装置和试验样品。

b.校准设备：确保低应变测量仪器的准确性。

c.准备试样：根据需要设计和制备试样。

2.样品准备a.检查样品的表面状况：确保表面平整，无明显缺陷。

b.清洁样品表面：使用适当的清洁剂清洗样品表面，确保清洁干净并去除表面污染物。

3.试验装置设置a.安装低应变测量仪器：将低应变测量仪器安装在合适的位置上，确保测量仪器与试样表面保持一定距离。

b.安装力加载装置：将力加载装置安装在试样上，确保加载装置与试样固定牢固。

4.试验参数设置a.设置试验条件：根据试样的要求，设置适当的试验条件，包括加载速率、加载方式等。

b.设置低应变测量仪器：根据试验要求，设置低应变测量仪器的测量范围和采样频率。

5.开始试验a.启动低应变测量仪器：启动低应变测量仪器，确保其正常工作。

b.启动力加载装置：启动力加载装置，开始施加加载。

c.记录数据：记录加载力和低应变数据，以分析试样的变形情况。

6.监测试验过程a.检查试验装置：定期检查试验装置的工作状态，确保其正常运行。

b.监测数据：实时监测加载力和低应变数据，并记录在试验记录表中。

c.处理异常情况：如发现异常情况，应及时采取相应措施，确保试验顺利进行。

7.试验结束a.停止加载装置：当试验达到要求的结束条件时，停止加载装置。

b.停止低应变测量仪器：停止低应变测量仪器的工作，并保存测量数据。

c.处理试样：根据需要，可以对试样进行进一步的分析或处理。

8.数据分析a.处理试验数据：对试验得到的数据进行整理和处理，包括加载力和低应变数据的统计和图表绘制。

b.分析结果：根据试验结果，评估试样的变形情况，并进行必要的结论和建议。

通过按照以上的低应变检测试验操作细则进行试验，可以得到试样在受载时的变形情况，为材料、结构或机械元件的设计和使用提供重要的参考。

同时，注意确保试验过程的安全性和准确性，避免人身伤害和数据误差的发生。

低应变检测内容和方法低应变检测是一种重要的材料力学性能测试方法，它可以帮助我们了解材料在受力时的变形情况，对材料的强度和稳定性进行评估。

在工程领域中，低应变检测被广泛应用于材料的研究和生产过程中。

本文将介绍低应变检测的内容和方法，以及其在工程领域中的应用。

低应变检测的内容主要包括材料的应变测试、应力测试和变形测试。

其中，应变测试是通过测量材料在受力作用下的微小变形来评估材料的性能。

应力测试则是通过施加外力，测量材料的应力变化情况，来评估材料的强度和稳定性。

变形测试则是通过记录材料在受力作用下的变形情况，来评估材料的变形特性和稳定性。

这些内容的测试方法包括拉伸试验、压缩试验、弯曲试验等，通过这些测试方法可以全面地了解材料在受力时的性能。

低应变检测的方法包括传统方法和先进方法。

传统方法主要包括应变计法、应力计法和变形计法，这些方法需要使用传感器和仪器对材料的应变、应力和变形进行测量。

而先进方法则包括光学方法、声学方法和电磁方法，这些方法利用光学、声学和电磁原理来实现对材料性能的测试，具有高精度和非接触的特点。

这些方法的选择取决于测试的具体要求和材料的特性。

在工程领域中，低应变检测被广泛应用于材料的研究和生产过程中。

通过对材料的力学性能进行测试，可以帮助工程师们了解材料的强度、韧性和稳定性，为材料的设计和选择提供依据。

同时，低应变检测也可以帮助工程师们优化材料的生产工艺，提高材料的质量和性能。

总之，低应变检测是一种重要的材料力学性能测试方法，它可以帮助我们了解材料在受力时的变形情况，对材料的强度和稳定性进行评估。

在工程领域中，低应变检测被广泛应用于材料的研究和生产过程中，对于提高材料的质量和性能具有重要意义。

希望本文的介绍能够对低应变检测有所了解，并在工程实践中得到应用。

低应变检测方案概述低应变检测是一种常用的测试方法，用于测量物体在受到外力作用时的变形情况。

在一些特定的应用领域中，例如工程结构、材料测试等，低应变检测具有重要的意义。

本文将介绍一种常见的低应变检测方案，并提供一些实施步骤。

什么是低应变检测低应变检测是指在应变范围较小的情况下，通过一系列测量手段来监测物体的变形情况。

通常情况下，低应变的定义是应变小于材料的线性应变阈值。

低应变检测可以用于评估材料的强度、稳定性以及结构中的变形情况等。

1. 测量设备低应变检测方案需要使用高精度的测量设备，以确保能够准确地记录物体的变形情况。

以下是一些常用的测量设备：•应变计：应变计是一种测量应变的设备，通常由金属丝或半导体材料制成。

它可以直接附加到物体的表面，通过测量材料的微小变形来计算应变值。

•激光位移计：激光位移计是一种通过测量物体表面的位移来计算变形情况的设备。

它使用激光束照射到物体表面，然后测量激光束的反射或散射光来计算位移值。

•光栅解调仪：光栅解调仪也是一种常用的测量设备，它可以测量物体表面产生的光栅条纹的位移，并通过解调光栅条纹的变化来计算变形情况。

实施低应变检测方案的步骤如下：步骤 1：选择适当的测量设备。

根据实际需求和测量精度要求，选择合适的应变计、激光位移计或光栅解调仪等测量设备。

步骤 2：准备物体表面。

根据测量设备的要求，对物体表面进行必要的处理，例如清洁、磨砂等操作，以确保测量结果的准确性。

步骤 3：安装测量设备。

根据测量设备的使用说明，将设备安装到物体表面上。

如果使用应变计，需要使用特殊的胶水将其粘贴在物体表面上；如果使用激光位移计或光栅解调仪，需要将其正确地安装到测量位置上。

步骤 4：进行测量。

根据测量设备的操作说明，进行相应的测量操作。

在测量过程中，需要注意保持物体表面的光洁度，避免外来干扰对测量结果产生影响。

步骤 5：记录测量数据。

根据测量设备输出的数据，记录物体的变形情况。

可以使用电脑软件或数据采集设备来整理和存储测量数据。

低应变检测施工方案1. 引言低应变检测是一种重要的工程测试方法，用于评估结构的稳定性和安全性。

在施工项目中，低应变检测可以提供关于结构的变形和位移的数据，以便工程师和建筑师能够及时调整结构设计和工程实施方案，确保施工过程中的质量和安全。

本文将介绍低应变检测的施工方案，包括仪器设备的选择、检测点布置、数据采集与分析等内容。

2. 仪器设备选择在低应变检测中，一个关键的因素是选择合适的仪器设备。

以下是一些常用的仪器设备：2.1 应变计应变计是低应变检测中最常用的设备之一，用于测量结构中的应变。

常见的应变计有电阻应变计、光纤应变计等。

根据实际应用需求，选择适合的应变计类型，并考虑其测量范围、灵敏度、稳定性等因素。

2.2 数据采集器数据采集器用于接收和存储从应变计等设备获取的数据。

选择一个功能齐全、可靠稳定的数据采集器非常重要。

同时，考虑采集器的数据传输方式和接口类型，以便与其他设备进行数据交互。

2.3 控制系统控制系统用于实时监测和控制低应变检测过程中的参数和操作。

确保控制系统具有高精度、稳定性和可靠性，以及友好的用户界面。

3. 检测点布置在低应变检测中，检测点的布置十分重要，它直接影响到检测数据的准确性和可靠性。

以下是一些常用的布置原则：3.1 均匀布点为了获得全面、准确的结构变形信息，应当尽可能均匀地布置检测点。

根据具体的结构形状和特点，合理分配检测点位置，确保覆盖结构的各个关键部位。

3.2 考虑变形和位移特点根据结构的变形和位移特点，在重要部位和易产生变形和位移的位置增加检测点的密度。

这样可以更好地了解结构的变形和位移分布情况，提前采取相应的处理和调整措施。

3.3 考虑结构支座和接缝位置在检测点布置过程中，需要特别关注结构的支座和接缝位置。

在这些位置增加额外的检测点，以便更好地了解结构的变形和位移情况，并及时修补和调整。

4. 数据采集与分析获得检测点的应变数据后，需要进行数据采集和分析。

以下是一些建议的步骤：4.1 数据采集使用预先设置好的数据采集器，按照一定的时间间隔进行数据采集。

低应变检测方案范本一、工程概述本工程为_____项目，位于_____，总建筑面积为_____平方米。

该建筑结构形式为_____，基础类型为_____。

为确保桩基础的施工质量，需对其进行低应变检测。

二、检测目的1、检测桩身完整性，判定桩身缺陷的程度及位置。

2、为工程验收提供依据。

三、检测依据1、《建筑基桩检测技术规范》（JGJ 106-2014）2、《建筑地基基础工程施工质量验收标准》（GB 50202-2018）3、本工程的地质勘察报告及相关设计文件四、检测数量根据规范及设计要求，结合本工程桩基础的实际情况，确定低应变检测的数量为_____根，检测桩的选择应具有代表性，涵盖不同桩型、桩径、桩长及施工工艺。

五、检测设备及仪器1、低应变检测仪：型号为_____，具有信号采集、处理和分析功能，采样频率不低于_____Hz，分辨率不低于_____位。

2、传感器：选用加速度传感器或速度传感器，其灵敏度、频响特性应满足检测要求。

3、激振设备：采用手锤或力棒，锤重及材质根据桩型和桩长进行选择。

六、检测前的准备工作1、收集工程相关资料，包括桩位图、施工记录、地质勘察报告等。

2、对被检测桩头进行处理，清除桩头浮浆，露出新鲜混凝土面，桩头平整，中心与桩身轴线基本重合。

3、确保检测现场具备良好的照明和通行条件。

七、检测方法及原理低应变检测法是采用低能量瞬态或稳态激振方式在桩顶激振，实测桩顶部的速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判定的检测方法。

1、检测时，将传感器安装在桩顶，用激振设备在桩顶施加激振力，产生应力波沿桩身传播。

当桩身存在缺陷时，应力波在缺陷处产生反射和透射，导致桩顶实测信号发生变化。

2、通过对桩顶实测信号的分析，判断桩身完整性类别。

八、检测步骤1、安装传感器将传感器用耦合剂牢固地粘结在桩顶平整部位，传感器安装位置应避开钢筋笼主筋的影响。

2、施加激振力根据桩型和桩长选择合适的激振设备和激振方式，在桩顶中心或桩顶侧面施加激振力。

低应变法及声波透射法检测⽅案基桩低应变法及声波透射法检测⽅案编制：___________________校核：___________________审核：___________________前⾔XXXX中⼼⼯程采⽤⼈⼯挖孔桩基础，总桩数68 根。

本⼯程地下室采⽤逆作法施⼯，根据委托⽅提供的资料，设计桩顶⾯在孔⼝下约15-20 ⽶。

受建设单位委托，我公司现编制基桩声波透射法检测⽅案如下。

⼀、声波透射法1、试验⽬的检测基桩桩⾝完整性，判定桩⾝缺陷的位置、范围和程度。

2、检测标准（1）⼴东省标准《建筑地基基础检测规范》DBJ 15-60-2008；（2）关于建筑⼯程地基基础检测⼯作的通知（穗建质【2010】574 号）；（3）招标单位提供的图纸资料。

3、检测数量本⼯程⼈⼯挖孔桩总桩数68 根，依据规范要求采⽤低应变法及声波透射法进⾏桩⾝质量的抽样检测。

经与业主、设计、施⼯、监理⽅共同确定，采⽤声波透射法检测的桩数量为49 根，桩编号分别为1#~8#、10#、12#~18#、20#、21#、33#~35#、37#~40#、42#、43#、45#、46#、47#、49#~53#、55#~68#，共49 条，其中60#、64#、66#、68#同时做钻芯法检测，检测桩布置详见附图。

当检测桩存在较严重质量问题时，应按要求进⼀步检测。

4、检测技术要求（1）基本原理超声波透射法检测混凝⼟质量的原理是事先在桩内预埋若⼲条声测管，作为超声波接收和发射换能器的通道（见图1）。

检测时在⼀个管内放⼊发射超声波的发射探头，在另⼀个管内放⼊接收超声波的接收探头。

两个探头由底部往上同步提升，仪器记录超声波在由⼆管组成的砼测⾯内传播的声学特征。

根据波的到达时间，幅度⼤⼩，频率变化及波形畸变程度，经过分析处理，从⽽判定出砼质量状况，存在缺陷的性质、⼤⼩及空间位置、砼匀质性。

（2）配合⼯作要求在灌注混凝⼟之前，需要在被检测的基桩内预先埋⼊检测预埋管，待约15天砼龄期后开始检测。

桩基低应变检测方案1. 引言桩基作为土木工程中重要的基础构件，其质量和稳定性对工程的安全和耐久性有着重要的影响。

在桩基施工过程中，合理的检测方法和方案能够及时发现问题，保障工程质量。

本文将介绍一种桩基低应变检测方案，通过对桩基应变进行监测，及时发现并修复潜在的问题。

2. 桩基低应变检测方案的设计原则桩基低应变检测方案设计的基本原则如下：1.灵敏度高：能够检测到桩基的细微应变变化，保证对潜在问题进行及时发现。

2.准确性高：提供准确的应变值，用于准确评估桩基的质量和稳定性。

3.实时性强：能够实时监测桩基的应变变化，及时发现并解决问题。

4.可靠性强：方案应具备较高的可靠性，能够长期稳定地工作。

3. 桩基低应变检测方案的技术原理桩基低应变检测方案的技术原理主要包括以下几个方面：1.传感器的选择：选择合适的应变传感器，如电阻应变计、光纤传感器等。

该传感器能够将桩基的应变转化为电信号或光信号，并通过数据采集系统进行采集和处理。

2.数据采集系统：选用高精度和高采样率的数据采集系统，能够实时采集传感器输出的信号，并通过计算和分析得到桩基的应变值。

3.数据处理与分析：对采集到的数据进行处理和分析，得到桩基的应变变化情况，并结合设计要求进行评估。

4.实时监测与报警系统：通过建立实时监测系统，能够及时监测桩基的应变变化情况，并在出现异常情况时及时发出警报，以便采取相应的措施进行修复。

4. 桩基低应变检测方案的实施步骤桩基低应变检测方案的实施步骤如下：1.传感器安装：在桩基中选取合适的位置进行传感器的安装，确保传感器与桩基紧密接触，能够准确感知应变变化。

2.数据采集系统的搭建：选择合适的数据采集系统，根据传感器的输出信号进行连接和配置，确保能够高效地采集和处理数据。

3.数据处理与分析：利用专业的数据处理软件，对采集到的数据进行处理和分析，得到桩基的应变变化情况，并进行定量评估。

4.实时监测与报警系统的建立：建立实时监测系统，通过连续监测桩基的应变变化情况，及时发现潜在问题，并在需要时发出警报，通知相关人员采取相应的措施进行修复。

桩基低应变检测实施方案
桩基低应变检测是指对桩基在施工和使用过程中的应变情况进行监测和分析，
以保证桩基的稳定性和安全性。

下面将介绍桩基低应变检测的实施方案。

首先，确定检测方案。

在进行桩基低应变检测之前，需要确定检测的具体方案
和方法。

可以根据桩基的类型、规模和施工环境等因素，选择合适的检测方案，包括检测设备、检测参数和检测周期等。

其次，进行检测设备的准备。

根据确定的检测方案，需要准备相应的检测设备，包括传感器、数据采集器、数据处理软件等。

确保检测设备的准确性和可靠性，以保证检测结果的准确性和可靠性。

然后，进行现场检测。

在进行桩基低应变检测时，需要按照确定的检测方案和
方法，安装检测设备，并进行实时监测。

在监测过程中，需要及时记录和处理监测数据，以便后续的分析和评估。

接着，进行数据分析和评估。

在完成现场检测后，需要对监测数据进行分析和
评估。

通过对监测数据的处理和分析，可以得出桩基的应变情况，评估桩基的稳定性和安全性，并及时发现和处理异常情况。

最后，编制检测报告。

在完成数据分析和评估后，需要编制桩基低应变检测报告。

检测报告应包括桩基的基本情况、检测方案和方法、监测数据和分析结果、评估结论和建议等内容，以便相关部门和人员参考和使用。

总之，桩基低应变检测是保证桩基稳定性和安全性的重要手段，通过合理的检
测方案和方法，准备的检测设备，现场检测，数据分析和评估，以及编制检测报告，可以及时发现和处理桩基的问题，保证工程的安全和质量。

低应变检测原理及方法有关低应变检测原理及方法在我们的日常生活以及学习中，我们或多或少会接触到不少的物理知识点，下面小编为大家整理了有关低应变检测原理及方法，希望对大家有帮助。

1、检测原理检测方法采用低应变法，混凝土桩的物理强度远大于桩周土的物理强度，在桩顶沿垂直方向激发的弹性应力波基本上是沿桩周传播的，由于桩底持力层及桩身质量缺陷位置上的波阻抗与正常混凝土波阻抗存在差异，因而：（1）通过分析缺陷反射波a．相位变化、频率变化、多次反射性可判断桩基的缩颈、扩警、松散、夹泥、离析、断桩等质量缺陷现象。

b．振幅的.大小可判断缺陷的程度。

c．桩身缺陷位置应按下式计算：其中：x——桩身缺陷至传感器安装点的距离（m）；tx——速度波第一峰与缺陷反射波峰间的时间差（ms）c——受检桩的桩身波速（m/s），无法确定时用cm值替代；f——幅频信号曲线上缺陷相邻谐振峰间的频差（HZ）（2）当桩长已知、桩底反射信号明确时，在地质条件、设计桩型、成桩工艺相同的基桩中，选取不少于5根Ι类桩的桩身波速值按下式计算其平均值。

其中：cm——桩身波速的平均值（m/s）；且ci/cm/cm5%;ci——第i根受检桩的桩身波速值（m/s）L——测点下桩身长（m）；T——速度波第一峰与桩底反射波峰间的时间差（ms）；f——幅频曲线上桩底相邻谐振峰间的频差（HZ）；n——参加波速平均值计算的基桩数量（n≥5）。

2、现场测试方法①把混凝土桩顶灌浆部分凿去凿平，使桩顶出露新鲜表面，为减少杂波干扰，此表面必须平整干净，出露的钢筋不应有较大晃动。

②传感器应稳固地粘放在桩顶上，并进行敲击测试。

③每根桩测试曲线如出现异常波形应在现场及时研究，排除影响测试的不良因素后再重复测试。

3、检测仪器及设备①检测仪器的主要技术性能指标应符合《基桩动测仪》JG/T 3055的有关规定，且应具有信号显示、储存、和处理分析功能。

②瞬态激振设备应包括能激发宽脉冲和窄脉冲的力锤和锤垫；力锤可装有力传感器；稳态激振设备应包括激振力可调、扫频范围为10～2000HZ的电磁式稳态激振器。

低应变桩基检测方案概述低应变桩基检测是一种常用的建筑工程质量检测方法，用于评估桩基的质量、稳定性和承载能力。

本文将介绍低应变桩基检测的原理、步骤和常见的检测方法。

原理低应变桩基检测基于弹性力学理论和应变测量原理。

当桩基受到荷载时，桩身会发生微小的弯曲变形。

通过在桩身上布设应变计，可以测量出这个微小的变形，从而评估桩基的质量和承载能力。

检测步骤低应变桩基检测通常分为以下几个步骤：1.准备工作：确定需要检测的桩基的位置和数量。

清理桩顶以便安装应变计。

对于已有的桩基，需要清理表面以便安装传感器。

选择合适的应变计和数据采集设备。

2.应变计布设：根据桩基的类型和形式，选择合适的布设方式。

通常将应变计安装在桩身的两侧，固定好并进行校准。

确保应变计与桩体之间的接触良好，减小测量误差。

3.数据采集：连接应变计与数据采集设备。

根据设备的要求和桩基的特点，设置合适的采样频率和采样时间。

进行正常的测量前的校准和初步测试。

4.数据处理：将采集到的数据导入计算机中进行处理。

对数据进行滤波、分析和计算，得到桩基的应变变化曲线和相应的参数。

5.结果评估：根据检测结果，评估桩基的质量和承载能力。

通常使用图表或指标来表示。

如果有必要，可以与设计要求进行对比，评估是否合格。

6.报告撰写：根据检测结果，撰写检测报告。

报告应包括桩基的位置、检测结果、评估结论和建议。

报告的格式可以根据需要进行调整。

常见检测方法高频采样法高频采样法是一种常用的低应变桩基检测方法。

该方法使用高频率的数据采集设备对桩身上的应变进行连续采集。

通过对采集数据进行滤波和分析，可以得到桩基的应变变化曲线和相应的参数。

钻孔动力法钻孔动力法是另一种常见的低应变桩基检测方法。

该方法使用钻孔机将传感器安装在桩基的侧壁上。

通过在侧壁上施加动力荷载，测量桩身的变形响应。

根据测量数据，评估桩基的质量和承载能力。

超声波法超声波法是一种非破坏性的低应变桩基检测方法。

该方法使用超声波传感器将超声波引入桩体内部。

低应变检测方案简介在工程领域，应变是指物体在受到力作用时发生的形变和变形现象。

应变检测是工程中非常重要的一项技术，可以帮助工程师评估结构的稳定性和安全性。

本文将介绍一种低应变检测方案，该方案可以高精度地检测低应变，具有广泛的应用前景。

背景传统的应变检测方法主要通过应变计来实现，然而，传统的应变计只能检测相对较高的应变值，在低应变条件下精度不高。

因此，需要一种新的低应变检测方案，能够满足实际工程中对低应变的需求。

方案设计原理介绍本方案基于光纤光栅传感技术，光栅在光纤中的衍射效应会随着应变的变化而发生位移，通过测量位移的变化可以得到应变的值。

方案实施1.光纤铺设：将光纤布设在需要检测应变的结构上，确保光纤的布设方式合理，能够最大限度地覆盖结构表面。

2.光栅传感器连接：将光栅传感器与光纤连接，确保传感器的位置稳定并与光纤接触良好。

3.数据采集系统：使用高精度的数据采集系统连接光栅传感器，实时采集和记录传感器输出的信号。

4.应变计算：通过分析和处理采集到的数据，可以得到结构发生的应变情况。

特点与优势1.高精度：该方案采用了光纤光栅传感技术，能够实现对低应变的高精度检测，可以满足实际工程中对低应变的要求。

2.实时性：数据采集系统能够实时采集和记录传感器输出的信号，可以及时了解结构的应变情况，有助于对结构的安全性进行评估。

3.灵活性：光纤的铺设方式可以根据具体需求进行调整，适用于各种结构的应变检测。

4.可靠性：光纤光栅传感技术已经在实际工程中得到广泛应用和验证，具有较高的可靠性和稳定性。

应用案例土壤变形监测在土壤工程中，土壤的变形对结构的稳定性和安全性有着重要的影响。

利用本方案，可实时监测土壤应变情况，对土壤工程进行安全评估和预警。

建筑物变形监测建筑物的变形会导致结构的不稳定，对人员和财产安全造成威胁。

本方案可以实时监测建筑物的应变情况，及时发现潜在的安全隐患。

总结低应变检测方案基于光纤光栅传感技术，能够高精度地检测低应变，具有实时性、灵活性和可靠性的优势。

低应变检测规范低应变检测是一种用于评估材料或结构在正常使用或测试过程中所受到的应力水平的方法。

它可以帮助我们了解材料或结构的性能和稳定性，以及可能存在的损坏或故障。

为了确保准确可靠的低应变检测结果，有必要制定一套规范和指导原则来指导测试过程和数据分析。

下面是一份低应变检测规范的示例。

一、定义和术语1. 低应变：指材料或结构在正常使用或测试过程中所受到的应力水平小于其弹性极限的状态。

二、测试装置和设备1. 应使用经过校准和合格的低应变测量装置和设备，如应变计、力传感器等。

三、测试准备1. 在进行低应变测试之前，需要对材料或结构进行适当的表面处理，以确保测量结果的准确性。

2. 测试的环境应稳定，无振动和温度变化等干扰因素。

3. 如果需要，应对材料或结构进行预加载，以确保其处于正常工作状态。

四、测试过程1. 在测试过程中，应缓慢而均匀地施加或释放应力，以避免突变和应变速率的影响。

2. 测试应根据低应变的数据要求进行，如应变范围、应变速率等。

3. 测试过程中应记录和监测应变数据，并及时处理异常情况。

五、数据处理和分析1. 对于连续测试数据，应计算平均值和标准偏差，并绘制应变-时间曲线。

2. 对于非连续测试数据，应进行统计分析和比较，以评估材料或结构的稳定性和一致性。

3. 如有需要，可以使用适当的数学模型或计算方法来处理和分析低应变数据。

六、结果和报告1. 测试结果应清晰、准确地呈现，并包含关键的低应变数据和分析结果。

2. 报告中应包括测试的目的、方法、设备和环境条件等基本信息。

3. 结果和报告应根据相关标准和规范进行归档和保管。

七、安全和质量控制1. 在进行低应变测试时，应注意安全操作，并按照相关法规和标准执行。

2. 测量设备和仪器的校准和维护应定期进行，以确保测试结果的准确性和可靠性。

3. 如有需要，可以进行对比试验和验证，以验证低应变测试结果的可靠性和可重复性。

以上是一份低应变检测规范的示例，其目的是为了确保低应变测试的准确性和可靠性，并为测试人员提供操作和分析的指导原则。

XXX工程基桩检测方案编写：审核：批准：委托单位：编制单位：单位地址：联系人：编制日期：目录1服务承诺及质量保证承诺 (3)2方案编制依据及检测目的 (3)2.1方案编制依据 (3)2.2检测目的 (3)3工程概况 (3)4检测方法及抽检数量 (3)4.1桩身完整性检测 (3)5基桩桩身完整性检测 (4)5.1低应变法 (4)5.2需施工单位现场配合、准备的工作 (5)6检测工期估算 (6)6.1低应变法 (6)6.2编写报告 (6)7保证本工程检测安全的方法和措施 (6)8拟投入检测人员 (6)9拟配备的检测设备 (7)检测方案会签栏 (8)1服务承诺及质量保证承诺严格遵守检验工作程序，执行国家、行业和地区有关检验的标准、规范，为委托单位提供科学公正、准确可靠、优质高效的服务，以“一流的质量、一流的管理、一流的服务、一流的效率”确保实现以下承诺：质量承诺：满足国家现行相关规范（规程）的要求，如因检测工作不到位或检测成果资料错误，造成委托方工程损失的，按国家或广西区现行建筑法规的有关规定承担相应责任。

（以上段落可以修改或删除）2方案编制依据及检测目的2.1方案编制依据2.1.1《建设工程安全生产管理条例》；2.1.2委托方提供的本工程图纸；2.1.3《建筑基桩检测技术规范》（JGJ106－2014）；2.1.4国家有关规范（规程）和设计要求。

2.2检测目的2.2.1采用低应变法对基桩进行检测，检测桩身缺陷及其位置，判定桩身完整性类别。

3工程概况本项目基础采用静压预应力混凝土管桩。

单位工程概况具体见表3.1。

4检测方法及抽检数量根据相关规范和文件的要求，该工程拟采用低应变法检测桩身完整性。

4.1桩身完整性检测根据《建筑基桩检测技术规范》(JGJ 106－2014)第3.3.3条：混凝土桩的桩身完整性检测方法选择，应符合本规范第3.1.1条的规定，当一种方法不能全面评价基桩完整性时，应采用两种或多种检测方法，检测数量应符合下列规定：（1）建筑桩基设计等级为甲级，或地基条件复杂、成桩质量可靠性较低的灌注桩，检测数量不应少于总桩数的30%，且不应少于20根；其他桩基工程，检测数量不应少于总桩数的20%，且不应少于10根；（2）除符合本条上述规定外，每个柱下承台检测桩数不应少于1根；（3）大直径嵌岩灌注桩或设计等级为甲级的大直径灌注桩，应在本条第1、2款规定的检测桩数范围内，按不少于总桩数10%的比例采用声波透射法或钻芯法检测；（4）当符合本规范第3.2.6条第1、2款规定的桩数较多，或为了全面了解整个工程基桩的桩身完整性情况时，宜适当增加检测数量。

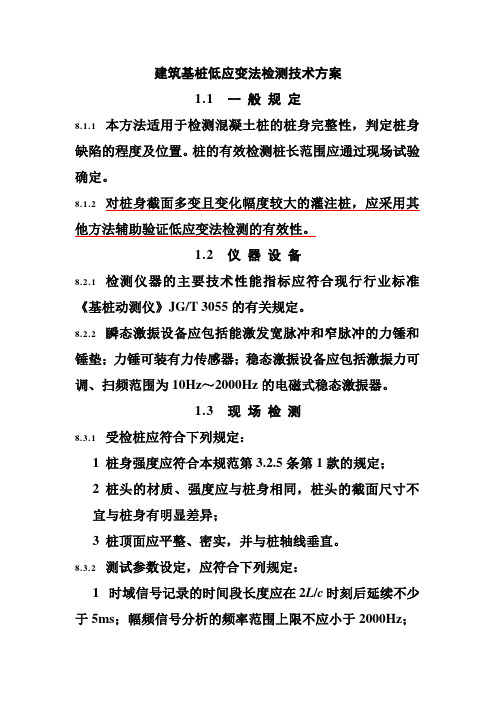

基桩低应变法检测方案1.试验目的普查桩身结构完整性，判断桩身缺陷的程度及位置。

2.仪器设备检测仪器采用美国PDI公司及武汉岩海公司生产的P.I.T桩基完整性检测仪四台，检测设备及现场联接见图1。

图1 基桩低应变法检测仪器设备现场连接示意图3.基本原理基桩低应变检测桩身结构完整性的基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到不连续界面（如蜂窝、夹泥、断裂、孔洞等缺陷）和桩底面时，将产生反射波，检测分析反射波的到时、幅值和波形特征，就能判断桩的完整性。

4.检测标准1）行业标准《建筑基桩检测技术规范》JGJ106-2003；2）广东省标准《建筑地基基础检测规范》DBJ 15-60-2008。

5.检测流程6. 抽检数量、验证与扩大检测根据有关规范的规定，抽检数量应符合下列规定：1）柱下三桩或三桩以下的承台抽检桩数不得少于1根。

2）设计等级为甲级，或地质条件复杂、成桩质量可靠性较低的灌注桩，抽检数量不应少于总桩数的30%，且不得少于20根；其它桩基工程的抽检数量不应少于总桩数的20%，且不得少于10根。

对低应变法检测中不能明确完整性类别的桩或Ⅲ类桩，可根据实际情况采用静载法、钻芯法、高应变法、开挖等适宜的方法验证检测。

当采用低应变法抽检桩身完整性所发现的Ⅲ、Ⅳ类桩之和大于抽检桩数的20%时，宜采用原检测方法，在未检桩中继续扩大抽检。

7. 受检桩位的选择检测桩位的确定宜按下列原则进行：1）施工质量有疑问的桩；2）设计方认为重要的桩；3）局部地质条件出现异常的桩； 接受委托现场检测 调查、资料收集制定检测方案前期准备 计算分析和结果评价检测报告设备、仪器检定重新检测、验证、扩大检测4）施工工艺不同的桩；5）除上述规定外，同类型桩宜均匀随机分布。

8.准备工作根据我方在AA大学城、新白云国际机场等大型项目中的工作经验，为确保检测工作顺利、有序、高效的进行，我方将设置专职联络员，负责同业主、监理、施工等单位的联系、沟通工作，及时掌握现场进度情况，以便我方做好人力、物力的调配，同时进行现场指导，确保在进场检测前有关方做好相应的准备工作：1）凿去桩头浮浆或锯掉预制桩的桩头破损部分，露出新鲜密实混凝土面，并使桩头保持平整；2）清除桩头碎石、杂物、泥浆和积水，使桩头保持清洁、干燥；在检测之前，桩顶承台不得绑扎钢筋。
