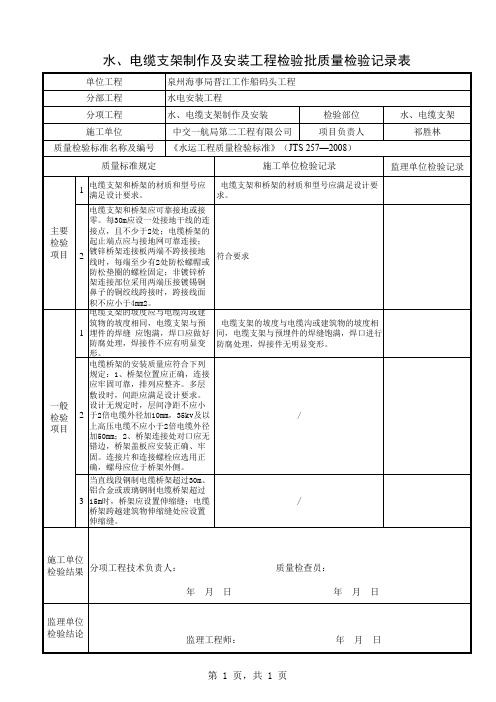

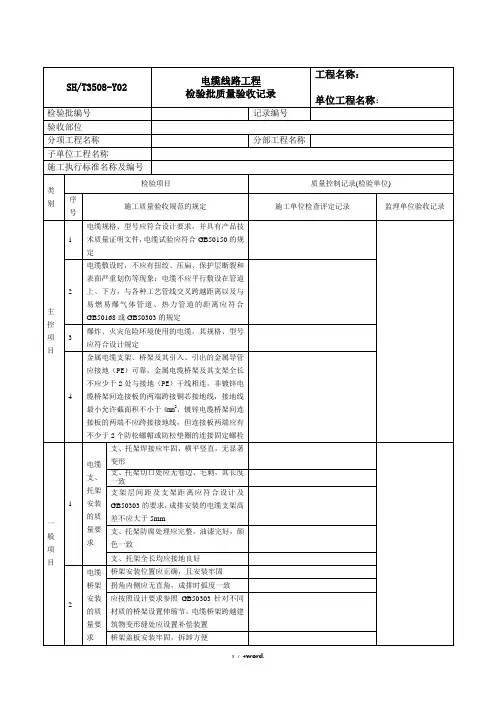

电缆支架(桥架)制作及安装检验批质量验收记录
- 格式:docx
- 大小:17.26 KB
- 文档页数:2
16、电缆桥架安装和桥架内电缆敷设工程检验批施工质量验收16.1一般规定、适用范围:本章适用于供电干线、电气动力工程的电缆桥架安装和桥架内电缆敷设工程施工质量的验收。
、检验批的划分:按供电区段、施工段或竖井划分。
、电缆桥架安装和桥架内电缆敷设工程检验批施工质量由监理工程师(建设单位项目技术负责人)组织施工项目质量检查员进行验收。
、检验批主控项目的质量经抽样检验必须全部符合本标准的规定。
一般项目的质量经抽样检验每项应有85%与以上的抽检处或偏差值符合本标准的规定。
主控项目和一般项目均应具有完整的施工操作依据和质量检验(自检、交接检查、专业检查)记录。
、电缆桥架安装和桥架内电缆敷设工程检验批施工质量不符合要求时,应按《XX省建筑工程施工质量验收标准》的《统一标准》DB23/711-2003第4.0.6条的规定执行。
16.2主控项目金属电缆桥架与其支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定:1、金属电缆桥架与其支架全长应不少于2处与接地(PE )或接零(PEN)干线相连接;2、非镀锌电缆桥架间连接板的两端跨接铜芯接地线,接地线最小允许截面积不小于4mm平方;3、镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
抽检数量:与接地干线,全数检查;其余抽查20%;少于5处,全数检查。
检查方法:目测检查。
、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
抽检数量:抽检全长的10%。
检查方法:要在每层电缆敷设完成后,进行目测检查。
16.3一般项目、电缆桥架安装应符合下列规定:1、直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节;电缆桥架跨越建筑物变形缝处设置补偿装置;2、电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小允许弯曲半径见表-1.表-1 电缆最小弯曲半径表格 1注:D为电缆外径3、当设计无要求时,电缆桥架水平安装的支架间距为1.5-3m,垂直安装的支架间距不大于2m;4、桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧;当铝合金桥架与钢支架固定时,有相互间绝缘的防电化腐蚀措施;5、电缆桥架敷设在易燃易爆气体管道和热力管道的下方,当设计无要求时,与管道的最小净距应符合表-2的规定;表-2 电缆桥架与管道的最小净距(mm)表格 26、敷设在竖井内和穿越不同防火区的桥架,按设计要求位置,有防火隔堵措施;7、支架与预埋件焊接固定时,焊缝饱满;膨胀螺栓固定时,选用螺栓适配,连接紧固,防松零件齐全。

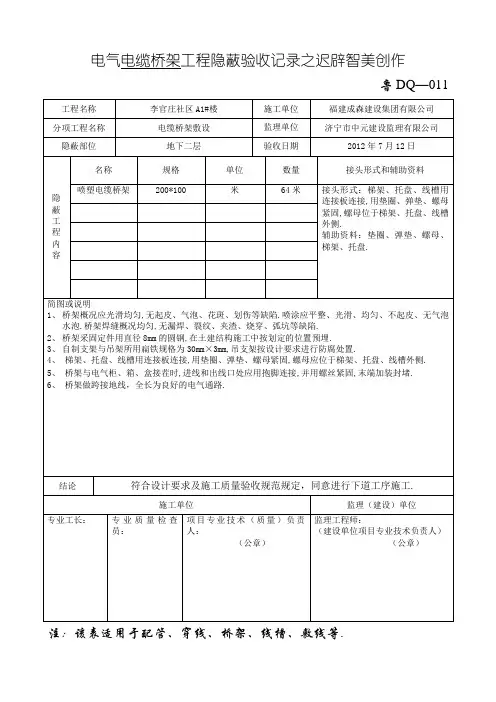

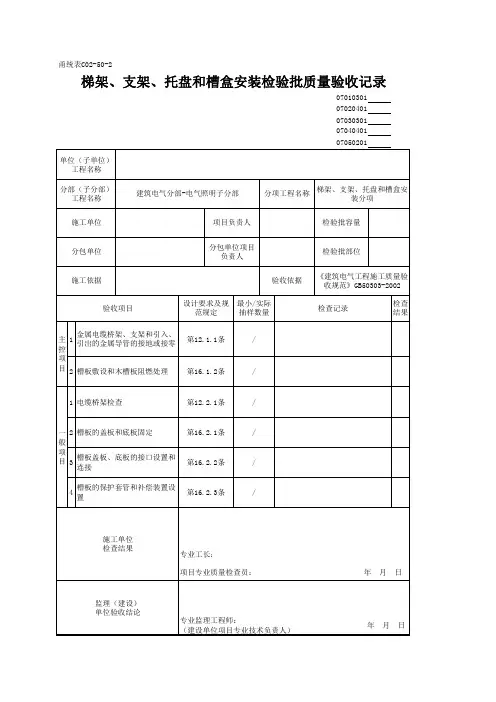

电气电缆桥架工程隐蔽验收记录之迟辟智美创作
鲁DQ—011
注:该表适用于配管、穿线、桥架、线槽、敷线等.
架、线槽、敷线等.
电气电缆桥架工程隐蔽验收记录
鲁DQ—011
注:该表适用于配管、穿线、桥架、线槽、敷线等.
架、线槽、敷线等.
电气电缆桥架工程隐蔽验收记录
鲁DQ—011
注:该表适用于配管、穿线、桥架、线槽、敷线等.
架、线槽、敷线等.
电气桥架配线工程隐蔽验收记录
鲁DQ—011
注:该表适用于配管、穿线、桥架、线槽、敷线等.
架、线槽、敷线等.
电气桥架配线工程隐蔽验收记录
鲁DQ—011
注:该表适用于配管、穿线、桥架、线槽、敷线等.架、线槽、敷线等.。
电缆支架(桥架)制作及安装检验批质量验收记录编号:
填说明:
1.本表用于检验批的质量验收,检验批的划分应符合验收范围表的规定。
2.编号由15位数字组成,自左向右分别为单位工程、子单位工程、分部工程、子分部工程、分项工程、检验批序号和流水号组成,流水号3位,其它2位。
3.“检查记录”由项目部质检员在检验批验收时根据检查情况按实填写。
4.“检查结果”由专业监理工程师在检验批验收时根据检查情况手工填写“合格”或“不合格”。
5.“验收结论”由监理工程师根据主控项目及一般项目的检查验收情况,填写“验收合格”或“验收不合格”。
验收不合格的检验批,监理项目部应签发检查整改通知单,施工项目部组织整改或返工处理后应重新进行验收,并在备注中予以记录。
6.有关验收内容如在表中的检查项目中未包含,应在备注栏进行说明。
