化工设备管理知识培训讲义1. 管理知识的重要性在化工行业中，设备是生产的核心，管理好设备对于企业的运营和生产效率至关重要。
好的设备管理可以提高设备的利用率，降低维修成本，减少生产故障的发生，确保生产过程的正常进行。
因此，掌握化工设备管理知识是每个化工从业人员必备的基本能力。
2. 设备管理的基本要素化工设备管理包括设备的选购、安装调试、运行维护以及设备台账的建立和管理。
下面将从以下几个方面来介绍设备管理的基本要素。
2.1 设备选购设备选购是一个关键的环节，选购合适的设备可以提高生产效率和产品质量。
在设备选购过程中，需要考虑以下因素：•产品需求：根据生产需求明确设备种类、规格和数量。
•设备质量：选择有良好口碑和信誉的厂家，保证设备质量稳定可靠。
•设备性能：根据生产工艺要求选择符合要求的设备性能指标。
•设备价格：在设备性能满足要求的前提下，选择价格合理的设备。
2.2 设备安装调试设备安装调试是设备投入生产前必须进行的重要环节。
在安装调试过程中，需要注意以下事项：•安装准备：进行安装前的准备工作，包括设备周围环境的清理和准备好所需的工具和材料。
•安装步骤：按照设备安装图纸和说明书进行设备的安装，确保每个环节的正确和安全。
•调试测试：安装完成后，进行设备的初步调试测试，确保设备的稳定运行。
2.3 设备运行维护设备的运行维护是设备管理的重要环节，合理的运行维护可以延长设备的使用寿命。
在设备运行维护过程中，需要注意以下事项：•日常检查：定期检查设备的工作状态，包括设备各部位的磨损情况、润滑油的情况等。
•维护保养：定期对设备进行维护保养，包括更换易损件、清洁设备等。
•故障处理：对于发生的故障及时处理，避免故障扩大。
2.4 设备台账的建立和管理设备台账的建立和管理是设备管理的基础工作，通过设备台账可以查找设备相关信息，包括设备型号、规格、安装时间、维修记录等。
在设备台账的建立和管理过程中，需要注意以下事项：•及时更新：将设备的相关信息及时记录和更新到设备台账中。
化工设备管理知识培训讲义课件目录一、化工设备基础知识 (2)1.1 化工设备的分类及特点 (3)1.2 化工设备的基本结构 (4)1.3 化工设备的材质与性能 (6)二、化工设备管理概述 (7)2.1 设备管理的重要性 (8)2.2 设备管理的原则与方法 (9)2.3 设备管理的发展趋势 (11)三、化工设备维护与保养 (12)3.1 设备维护的基本概念 (13)3.2 设备保养的实施方法 (14)3.3 设备维修与更新策略 (15)四、化工设备故障诊断与排除 (16)4.1 故障诊断的基本方法 (18)4.2 常见故障类型及处理措施 (19)4.3 故障预防与安全管理 (21)五、化工设备安全操作与维护 (23)5.1 安全操作的重要性 (25)5.2 安全操作规程与注意事项 (25)5.3 设备维护与安全的关系 (27)六、化工设备管理案例分析 (28)6.1 设备管理成功案例介绍 (30)6.2 设备管理失败案例分析 (31)6.3 案例启示与经验总结 (32)七、化工设备管理与技术创新 (33)7.1 现代化管理理念在设备管理中的应用 (35)7.2 创新技术在设备管理中的前景展望 (36)7.3 企业设备管理创新实践案例 (38)一、化工设备基础知识化工设备是化工生产过程中不可或缺的重要组成部分，主要是指在化学反应过程中用于完成各种工艺功能的设备。
这些设备通常涉及复杂的机械结构、管道系统和各种辅助装置，其主要作用包括反应、传热、分离、输送等。
了解和掌握化工设备的基本知识，对于保障生产安全、提高生产效率以及维护设备正常运行具有重要意义。
化工设备种类繁多，根据其功能和使用特点可分为多种类型。
常见的分类方式包括：每种类型的设备都有其特定的结构特点和使用要求，了解和掌握这些基本知识对于设备管理和操作至关重要。
化工设备通常由多个部分构成，主要包括主体结构、传动系统、控制系统等。
主体结构是设备的基础部分，用于实现特定的工艺功能；传动系统负责设备的运动部件，为设备提供动力；控制系统则负责监控和调整设备的运行状态，以确保其正常运行。
化工设备基础知识培训讲义1. 引言化工设备是化工生产中不可或缺的重要组成部分。
它们被广泛应用于各种化工工艺过程中，包括反应器、蒸馏塔、反应釜等。
本讲义将介绍化工设备的基础知识，包括设备的分类、结构、工作原理等内容，帮助学习者全面了解化工设备并掌握其基本操作和维护。
2. 化工设备的分类化工设备可以根据其功能、结构以及使用条件等多个方面进行分类。
下面是常见的几种分类方式：2.1 根据功能分类化工设备可分为以下几类：•反应器：用于进行化学反应的设备，包括批量反应器和连续反应器等。
•分离设备：用于将混合物中的各种组分分离的设备，包括蒸馏塔、萃取塔、结晶器等。
•传质设备：用于气液或液液传质过程的设备，包括吸收塔、吸附塔等。
•传热设备：用于进行传热过程的设备，包括换热器、蒸发器等。
•储运设备：用于贮存和输送物料的设备，包括储罐、管道等。
2.2 根据结构分类化工设备可分为以下几类：•容器设备：具有容器结构的设备，如反应釜、储罐等。
•固定床设备：具有固定床结构的设备，如催化剂固定床反应器。
•流动床设备：具有流动床结构的设备，如流化床反应器。
•干燥设备：用于将湿润物料除去水分的设备，如干燥塔、干燥机等。
2.3 根据使用条件分类化工设备可根据使用条件的不同进行分类，包括压力容器、低温设备、高温设备等。
3. 化工设备的结构和工作原理不同类型的化工设备其结构和工作原理也有所不同。
以下是几种常见化工设备的结构和工作原理的简要介绍：3.1 反应器反应器是进行化学反应的设备。
根据反应方式的不同，反应器可以分为批量反应器和连续反应器。
批量反应器适用于小批量生产，反应完成后需要停止运行，并进行反应产物的分离和处理。
连续反应器适用于大批量生产，反应产物实时连续产出。
3.2 蒸馏塔蒸馏塔是用于分离液体混合物的设备。
其工作原理基于不同组分的沸点差异。
液体混合物被加热至沸腾，产生蒸汽，蒸汽中富含易挥发组分。
蒸汽在塔内上升，并在冷凝器中被冷却成液体，液体中富含高沸点组分。

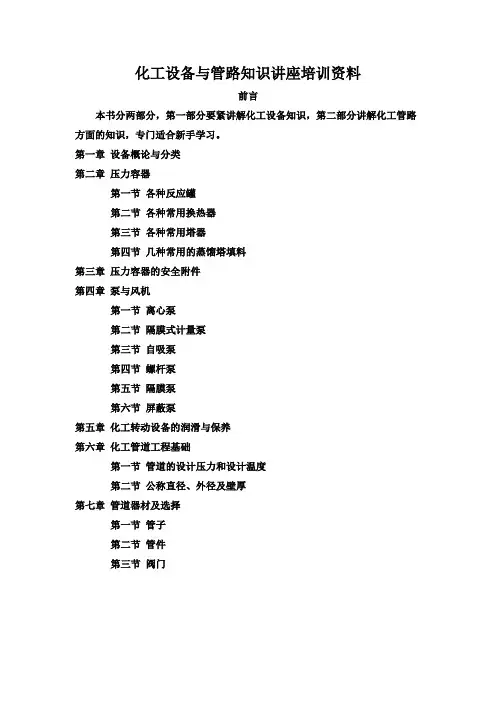

化工设备与管路知识讲座培训资料(doc 91页)部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑化工设备与管路知识讲座前言本书分两部分，第一部分主要讲解化工设备知识，第二部分讲解化工管路方面的知识，很适合新手学习。
第一章设备概论与分类第二章压力容器第一节各种反应罐第二节各种常用换热器第三节各种常用塔器第四节几种常用的蒸馏塔填料第三章压力容器的安全附件第四章泵与风机第一节离心泵第二节隔膜式计量泵第三节自吸泵第四节螺杆泵第五节隔膜泵第六节屏蔽泵第五章化工转动设备的润滑与保养第六章化工管道工程基础第一节管道的设计压力和设计温度第二节公称直径、外径及壁厚第七章管道器材及选择第一节管子第二节管件第三节阀门本手机浏览器扫描二维码，直接访问海川与作者互动交流第一章设备概论与分类设备概论（一）什么是设备？设备是人们在生产或生活上所需的机械、装置和设施等可供长期使用，并在使用中基本保持原有实物形态的物质资料。
（二）设备是企业的主要生产工具，也是企业现代化水平的重要标志。
（三）设备是固定资产的重要组成部分。
化工设备的特性化工生产过程一般具有高温、高压、低温或真空的特点。
化工生产所处理的物料品种复杂，大多数具有易燃、易爆等特性。
化工生产过程中的反应物和生成物，都离不开酸、碱、盐介质，它们具有不同程度的腐蚀性。
化工生产过程是连续性很强的作业，任何一个生产环节上的设备发生故障都将影响整个生产系统的正常运行。
随着生产的发展和科学技术的进步化工设备日趋大型化、自动化和计算机程序控制。
化工设备的分类本手机浏览器扫描二维码，直接访问海川与作者互动交流第二章压力容器压力容器的定义：（1）最高工作压力P≥0.1MPa（表压）；（2）内直径≥0.15m，且容积≥0.025m3；（3）盛装介质为气体、液化气体或最高工作温度高于标准沸点的液体。
按压力分类（1）低压容器： 0.1MPa≤P＜1.6MPa;（2）中压容器： 1.6MPa≤P＜10MPa；（3）高压容器： 10MPa≤P＜100MPa；（4）超高压容器： P ≥100MPa第一节各种反应罐一、反应设备（反应釜）化工生产是由原料处理、化学反应、产品分离/提纯三部分所组成.而化学反应过程是化工生产关键的一个部分,它对化工生产情况的好坏起着决定性的作用.而化学反应是在反应设备内进行的,所以反应设备就成为化工生产的关键设备。
目前我公司最常见的还是釜式反应设备。
因此下面主要认识釜式反应设备。
由于化学反应设备的类型很多,因此反应设备的类型是多种多样的,反应设备还包括管式反应器、塔式反应器及流化床反应器。
釜式反应器是液液相反应或液固相反应最常用的一种反应设备。
釜式反应器主要由釜体、搅拌器和换热器三部分组成反应釜组成釜体：为圆筒形其高与直径之比一般为1~3之间。
上、下盖多为椭圆形；釜式反应器的材质多采用普通碳钢或不锈钢。
搅拌器：为了使反应器的物料混合均匀和传热良好，反应釜多装有搅拌器，不同的反应要求有不同形状的搅拌器。
换热器：为了使反应釜内的物料在最适宜的温度下反应，常常需要对物料进行加热或冷却。
反应釜的换热装置最常用的有夹套、蛇管（盘管）和回流冷凝器三种。
二、塔式反应器1、鼓泡塔反应器鼓泡塔反应器广泛应用于液体相也参与反应的中速、慢速反应和放热量大的反应。
例如，各种有机化合物的氧化反应、各种石蜡和芳烃的氯化反应、各种生物化学反应、污水处理曝气氧化和氨水碳化生成固体碳酸氢铵等反应，都采用这种鼓泡塔反应器。
鼓泡塔反应器在实际应用中具有以下优点：气体以小的气泡形式均匀分布，连续不断地通过气液反应层，保证了气、液接触面，使气、液充分混合，反应良好。
结构简单，容易清理，操作稳定，投资和维修费用低。
鼓泡塔反应器具有极高的储液量和相际接触面积，传质和传热效率较高，适用于缓慢化学反应和高度放热的情况。
在塔的内、外都可以安装换热装置。
和填料塔相比较，鼓泡塔能处理悬浮液体。
鼓泡塔在使用时也有一些很难克服的缺点，主要表现如下：为了保证气体沿截面的均匀分布，鼓泡塔的直径不宜过大，一般在2~3m 以内。
鼓泡塔反应器液相轴向返混很严重，在不太大的高径比情况下，可认为液相处于理想混合状态，因此较难在单一连续反应器中达到较高的液相转化率。
鼓泡塔反应器在鼓泡时所耗压降较大。
简单鼓泡塔（上图）1-塔体；2-夹套；3-气体分布器；4-塔体；5-挡板；6-塔外换热器；7-液体捕集器；8-扩大段主要由塔体和气体分布器组成。
塔体可安装夹套或其它型式换热器或设有扩大段、液滴捕集器等；塔内液体层中可放置填料；塔内可安置水平多孔隔板以提高气体分散程度和减少液体返混。
简单鼓泡塔内液相可近似视为理想混合流型，气相可近似视为理想置换流型。
最佳空塔气速应满足两个条件：（1）保证反应过程的最佳选择性；(2）保证反应器体积最小。
影响传质的因素：当气体空塔气速低于0.05m/s时，气体分布器的结构就决定了气体的分散状况、气泡的大小，进而决定了气含率和液相传质系数的大小。
当气体空塔气速大于0.1m/s时，气体分布器的结构无关紧要。
此时的气泡是靠气流与液体间的冲击和摩擦而形成，气泡大小及其分布状况主要取决于气体空塔气速。
气体升液式鼓泡塔（上图）1-筒体；2-气升管；3-气体分布器塔内装有气升管，引起液体形成有规则的循环流动，可以强化反应器传质效果，并有利于固体催化剂的悬浮。
特点：在这种鼓泡塔中气流的搅动比简单鼓泡塔激烈得多。
简单鼓泡塔中气体空塔速度不超过1m/s，气体升液式鼓泡塔中气升鼓泡管内气体空管速度可高达2m/s，换算至全塔截面的空塔气速可达1m/s，其液体循环速度可达1～2m/s。
鼓泡塔的传递特性：鼓泡塔的流体力学特性鼓泡塔的最基本现象：气体以气泡形态存在。
基本特性：气泡的形状、大小及其运动状况直接影响宏观反应过程。
1.流动状态和气泡特性工业鼓泡塔反应器通常在两种流动状态下操作，即安静区和湍动区。
所谓安静区操作，即鼓泡塔中的气体流量较小，气泡大小比较均匀，规则地浮升，液体搅拌并不显著。
在安静区操作，既能达到一定的气体流量，又可避免气体的轴向返混，很适用于动力学控制的慢反应。
所谓湍动区操作，在气体流量较大时，气泡运动呈不规则现象，液体作高度地湍动，塔内物料强烈混合，气泡作用的机理比较复杂，这种情况称为湍动区。
在湍动区气泡大小不均匀，大气泡上升速度快，小气泡上升速度慢，停留时间不等，加之无定向搅动，不仅呈极大的液相返混，也造成气相返混。
2.气泡大小气泡的大小直接关系到气液传质面积。
在同样的空塔气速下，气泡越小，说明分散越好，气液相接触面积就越大。
在安静区，因为气泡上升速度慢，所以小孔气速对其大小影响不大，主要与分布器孔径及气液特性有关。
在湍动区，气泡是靠气流与液体之间的喷射、冲击和摩擦而形成。
因此在这种鼓泡塔内，气泡的形状、大小和运动是各式各样的，是瞬息万变的，是随机的，形成大小不一的气泡群。
3.气含率气含率的含义是气液混合液中气体所占的体积分率，可用下式表示：/jpkc/hx/WLKC/content/ch7/7_2.htm - taide.t - taide.t的博客式中εG——气含率；VG——气体体积，m3；VL——液体体积，m3；VGL——气液混合物体积，m3。
对圆柱形塔来说，由于横截面一定，因此气含率的大小意味着通气前后塔内充气床层膨胀高度的大小。
对于传质与化学反应来讲，气含率非常重要，因为气含率与停留时间及气液相界面积的大小有关。
影响气含率的因素主要有设备结构、物性参数和操作条件等。
一般气体的性质对气含率影响不大，可以忽略。
而液体的表面张力σL、粘度μL与密度ρL对气含率都有影响。
溶液里存在电解质时会使气液界面发生变化，生成上升速度较小的气泡，使气含率比纯水中的高15%～20%。
空塔气速增大时，εG 也随之增加，但μOG达到一定值时，气泡汇合，εG反而下降。
εG随塔径D 的增加而下降，但当D＞0.15m时，D对εG无影响。
当μOG＜0.05m/s时，εG与塔径D无关。
（因此实验室试验设备的直径一般应大于0.15m，只有当μOG＜0.05m/s时，才可取小塔径。
4.气液比相界面积气液比相界面积是指单位气液混合鼓泡床层体积内所具有的气泡表面积，α的大小直接关系到传质速率，是重要的参数，α值测定比较困难，人们常利用传质关系式NA=kLαΔcA直接测定kLα之值进行使用。
5.鼓泡塔内的气体阻力ΔP鼓泡塔内的气体阻力由两部分组成：一是气体分布器阻力，二是床层静压头的阻力。
6、返混鼓泡塔内液相存在返混，所以通常工业鼓泡塔反应器内液相视为理想混合。
塔内气体的返混一般不太明显，常假设为置换流，其计算误差约为5%。
但要求严格计算时，尤其是当气体的转化率较高时，需考虑返混。
鼓泡塔的传质鼓泡塔反应器内的传质过程中，一般气膜传质阻力较小，可以忽略，而液膜传质阻力的大小决定了传质速率的快慢。
当鼓泡塔在安静区操作时，影响液相传质系数的因素主要是气泡大小、空塔气速、液体性质和扩散系数等；而在湍动区操作时，液体的扩散系数、液体性质、气泡当量比表面积以及气体表面张力等，成为影响传质系数的主要因鼓泡塔的传热鼓泡塔中的传热，通常以三种方式进行：利用溶剂、液相反应物或产物的汽化带走热量；采用液体循环外冷却器移出反应热，（；采用夹套、蛇管或列管式冷却器。
鼓泡床中由于气泡的运动，床层中的液体剧烈扰动。
流体对换热器壁的给热系数比自然对流给热系数大10余倍之多，通常它不成为热交换中的主要阻力。
鼓泡塔的总传热系数通常为 694～915W/(m2·K)。
半连续鼓泡塔半连续操作的鼓泡塔反应器是指液体一次性加入，气体连续通入反应器底部，以气泡形式通过床层，最后从顶部逸出，直到液相中组成达到要求时停止送气且将液体作为成品排出反应器。
在这种反应器中，气体是连续投料，液体是间歇投料，故称半连续操作的鼓泡塔反应器。
与均相间歇反应器一样，每个操作周期由反应时间τ与辅助时间τ'组成。
三、填料塔反应器填料塔反应器是广泛应用于气体吸收的设备，也可用作气、液相反应器，由于液体沿填料表面下流，在填料表面形成液膜而与气相接触进行反应，故液相主体量较少。
适用于瞬间反应、快速和中速反应过程。
例如，催化热碱吸收CO2、水吸收NOX形成硝酸、水吸收HCl生成盐酸、吸收SO3生成硫酸等通常都使用填料塔反应器。
填料塔反应器具有结构简单、压降下、易于适应各种腐蚀介质和不易造成溶液起泡的优点。
填料塔反应器也有不少缺点。
首先，它无法从塔体中直接移去热量，当反应热较高时，必须借助增加液体喷淋量以显热形式带出热量；其次，由于存在最低润湿率的问题，在很多情况下需采用自身循环才能保证填料的基本润湿，但这种自身循环破坏了逆流的原则。
尽管如此，填料塔反应器还是气液反应和化学吸收的常用设备。
