MSTP技术1 MSTP概念MSTP（基于SDH 的多业务传送平台）是指，基于SDH 平台同时实现TDM、ATM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。
基于SDH的多业务传送节点除应具有标准SDH传送节点所具有的功能外，还具有以下主要功能特征。
（1）具有TDM业务、ATM业务或以太网业务的接入功能；（2）具有TDM业务、ATM业务或以太网业务的传送功能包括点到点的透明传送功能；（3）具有ATM业务或以太网业务的带宽统计复用功能；（4）具有ATM业务或以太网业务映射到SDH虚容器的指配功能。
基于SDH 的多业务传送节点可根据网络需求应用在传送网的接入层、汇聚层，应用在骨干层的情况有待研究。
城域网是当前电信运营商争夺的焦点，目前城域网组网技术种类繁多，大致包括基于SDH结构的城域网、基于以太网结构的城域网、基于ATM结构的城域网和基于DWDM结构的城域网。
其实，SDH、ATM、Ethernet 、WDM等各种技术也都在不断吸取其他技术的长处，互相取长补短，即要实现快速传输，又要满足多业务承载，另外还要提供电信级的QoS，各种城域网技术之间表现出一种融合的趋势。
2 MSTP工作原理MSTP可以将传统的SDH复用器、数字交叉链接器（DXC）、WDM终端、网络二层交换机和IP边缘路由器等多个独立的设备集成为一个网络设备，即基于SDH技术的多业务传送平台（MSTP），进行统一控制和管理。
基于SDH的MSTP最适合作为网络边缘的融合节点支持混合型业务，特别是以TDM业务为主的混合业务。
它不仅适合缺乏网络基础设施的新运营商，应用于局间或POP间，还适合于大企事业用户驻地。
而且即便对于已敷设了大量SDH网的运营公司，以SDH为基础的多业务平台可以更有效地支持分组数据业务，有助于实现从电路交换网向分组网的过渡。
所以，它将成为城域网近期的主流技术之一。
这就要求SDH必须从传送网转变为传送网和业务网一体化的多业务平台，即融合的多业务节点。

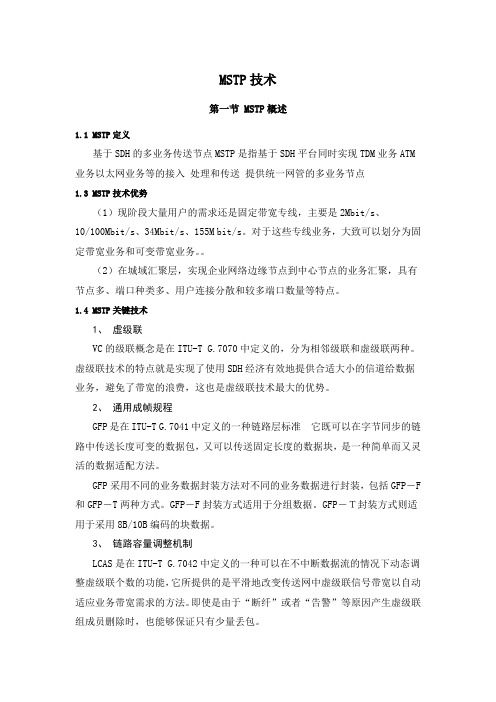

MSTP技术第一节 MSTP概述1.1 MSTP定义基于SDH的多业务传送节点MSTP是指基于SDH平台同时实现TDM业务ATM 业务以太网业务等的接入处理和传送提供统一网管的多业务节点1.3 MSTP技术优势（1）现阶段大量用户的需求还是固定带宽专线，主要是2Mbit/s、10/100Mbit/s、34Mbit/s、155M bit/s。
对于这些专线业务，大致可以划分为固定带宽业务和可变带宽业务。
（2）在城域汇聚层，实现企业网络边缘节点到中心节点的业务汇聚，具有节点多、端口种类多、用户连接分散和较多端口数量等特点。
1.4 MSTP关键技术1、虚级联VC的级联概念是在ITU-T G.7070中定义的，分为相邻级联和虚级联两种。
虚级联技术的特点就是实现了使用SDH经济有效地提供合适大小的信道给数据业务，避免了带宽的浪费，这也是虚级联技术最大的优势。
2、通用成帧规程GFP是在ITU-T G.7041中定义的一种链路层标准它既可以在字节同步的链路中传送长度可变的数据包，又可以传送固定长度的数据块，是一种简单而又灵活的数据适配方法。
GFP采用不同的业务数据封装方法对不同的业务数据进行封装，包括GFP－F 和GFP－T两种方式。
GFP－F封装方式适用于分组数据。
GFP－Ｔ封装方式则适用于采用8B/10B编码的块数据。
3、链路容量调整机制LCAS是在ITU-T G.7042中定义的一种可以在不中断数据流的情况下动态调整虚级联个数的功能，它所提供的是平滑地改变传送网中虚级联信号带宽以自动适应业务带宽需求的方法。
即使是由于“断纤”或者“告警”等原因产生虚级联组成员删除时，也能够保证只有少量丢包。
4、智能适配层智能适配层的实现技术主要有多协议标签交换（MPLS）和弹性分组环（RPR）两种。
1）多协议标签交换MPLS技术使用标签对上层数据进行统一封装，从而实现了用SDH承载不同类型的数据包。
基于MPLS的第三代MSTP设备不但能够实现端到端的流量控制，而且还具有公平的接入机制与合理的带宽动态分配机制，能够提供独特的端到端业务QoS功能。

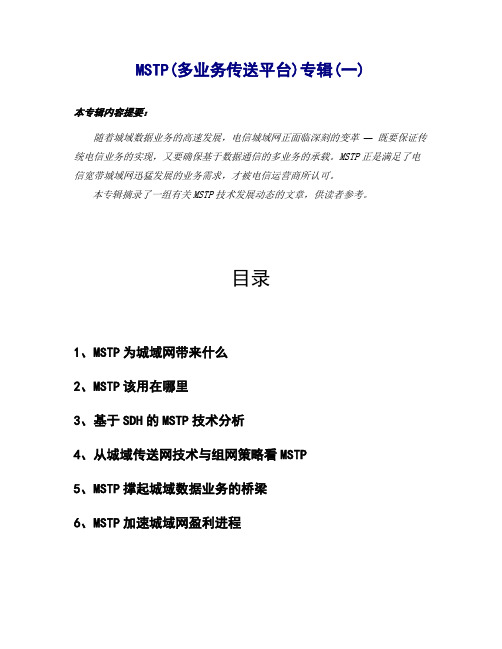

MSTP(多业务传送平台)专辑(一)本专辑内容提要：随着城域数据业务的高速发展，电信城域网正面临深刻的变革—既要保证传统电信业务的实现，又要确保基于数据通信的多业务的承载。
MSTP正是满足了电信宽带城域网迅猛发展的业务需求，才被电信运营商所认可。
本专辑摘录了一组有关MSTP技术发展动态的文章，供读者参考。
目录1、MSTP为城域网带来什么2、MSTP该用在哪里3、基于SDH的MSTP技术分析4、从城域传送网技术与组网策略看MSTP5、MSTP撑起城域数据业务的桥梁6、MSTP加速城域网盈利进程MSTP为城域网带来什么一、“城域裂缝”在过去的几年中，为了适应快速增长的宽带业务需求，人们投入大量的精力改造了用户侧的接入网，目前的各种宽带接入技术如xDSL接入、以太网接入、HFC 接入、LMDS接入等，都能够比较好地疏通接入网的瓶颈，具备提供各种宽带数据、视频、音频业务的能力。
另一方面，由于DWDM技术的广泛应用，长途干线网的容量正向着T比特级进军，核心路由器的处理能力也达到了T比特级，干线网的巨大传输容量已经成为网络发展的坚实基础。
但是，在接入网和干线网高速发展的同时，传统的本地网的容量和接口能力都难以满足业务疏导、汇聚的要求，于是出现了所谓的“城域裂缝”。
二、MSTP的使命人们提出了多种方案来解决上述的“城域裂缝”问题，总的称之为MSPP（多业务提供平台，Multi－Service Provisioning Platform）。
在目前来说，MSPP主要包含三个流派：WDM流派、SONET/SDH流派、纯数据流派。
不论是哪一类的MSPP 技术，总的来说都具有多种业务承载能力集于一身的特点，而且容量普遍比较大，还有就是可解决网络的可靠性问题。
人们没有放弃目前的主流传输技术SDH，并对其作了各种改动，以期能够适应多业务的承载环境。
改动SDH的方向有两个：一个是简化，另一个是增强。
简化的SDH在这里姑且称之为SDHlite。
MSTP技术概述MSTP，全称为多层分组交换技术（Multi-Service Transport Platform），是一种用于集成数传、电传、视频传输以及数据传输等多业务传输的通信网络技术。
随着信息技术的快速发展，各种新的服务和应用的出现导致了传输网络的要求变得越来越复杂。
以前的传输网络主要支持数据和语音业务，随着视频、云计算、大数据等新技术的出现，网络传输的要求也逐渐增加。
因此，传统的SDH（同步数字系列层次结构）技术无法满足多种业务传输的要求。
为了满足这种多业务传输的需求，MSTP技术应运而生。
1.多业务传输：MSTP技术支持多种业务的传输，包括数据、语音、视频等。
它可以通过对不同业务的分组交换来满足各种业务的传输需求。
2.灵活性和可扩展性：MSTP技术具有很高的灵活性和可扩展性。
它可以根据不同的业务需求进行配置和调整，可以随时增加或减少网络容量，以适应不断变化的业务需求。
3.抗灾备份：MSTP技术支持灾备份功能，可以在网络故障或节点故障时自动切换到备份路径，确保业务的连续性和可靠性。
4.多协议支持：MSTP技术支持多种传输协议，包括PDH、SDH、ATM等。
它可以将不同协议的数据进行适配和转换，实现不同网络之间的互联互通。
5.简化网络管理：MSTP技术提供了集中式的网络管理功能，可以对网络进行统一管理和监控。
管理员可以通过集中的管理系统来配置、监测和故障排除网络中的设备和链路。
1.网络架构设计：MSTP网络的架构设计是整个实施过程中的第一步。
在架构设计中，需要考虑各种业务的传输需求、网络拓扑结构、网络容量等因素，以确定最佳的网络设计方案。
2.设备配置和调整：MSTP网络的设备配置和调整是实施过程的重要环节。
在配置和调整过程中，需要根据网络设计方案对设备进行配置、调整和优化，以确保网络的正常运行和性能优化。
3.迁移和更新：对于现有的传输网络，如果要引入MSTP技术，需要进行迁移和更新。
在迁移和更新过程中，需要逐步替换或调整现有的设备和链路，以实现MSTP技术的全面应用。
