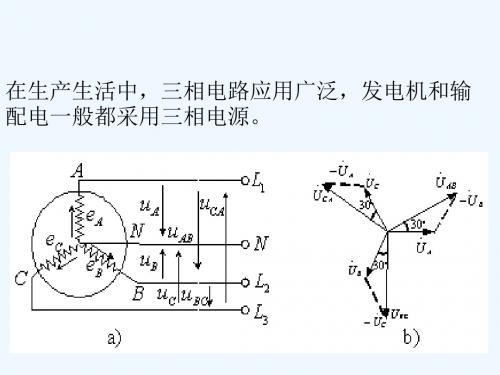

TN-S系统定义：三级配电系统总配电箱为一级,分配电箱为二级，末级配电箱为三级定义：三相电的概念我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。
如果我们取三个线圈，将它们在空间位置上相差点120度角,三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。
由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电.工业用电采用三相电,如三相交流电动机等.相与相之间的电压是线电压，电压为380V。
相与中心线之间称为相电压，电压是220V.什么是电源中性点？中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。
中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。
定义：三相五线制在三相四线制制供电系统中，把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线（PE）,这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线。
三相五线制的接线方式如下图所示.为什么不是“五相”“六相”？你先要明白“相”在电中的含义,相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。
如果使用移相技术，就比如简单的电容移相,我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到.为什么在电力拖动中大都使用三相(当然有时会用到单相），而不是四相、五相呢？因为发电机的三相绕组在空间120°分布时,交变磁力线均可最大限度的切割它们，成而最以限度的发出电能。
而三相用电器呢,除了相反的原理外,三相互成120°的回路又能最大限度的使用电能！三相五线制供电的原理在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。
装表接电工中级试题及答案1、问答题（江南博哥）导线BX、BV、BLV、BVV型号中的各字母代表什么含义？答案：这些型号中各字母的含义如下。
（1）第一个字母"B"表示布线。
（2）第二个字母"X"表示橡皮绝缘，"V"表示聚氯乙烯绝缘线。
（3）第三个字母"V"表示塑料护套。
（4）型号中不带"L"字母的为铜芯线，带"L"的为铝导线。
2、单选用直流法测量减极性电流互感器，正极接P1端钮，负极接P2端钮，检测表正极接S1端钮，负极接S2端钮，在合、分开关瞬间检测表指针向（）方向摆动。
A.正、负；B.均向正；C.负、正；D.均向负。
答案：A3、单选指针式万用表在不用时，应将档位打在（）档上。
A.直流电流；B.交流电流；C.电阻；D.最大交流电压。
答案：D4、单选三相额定容量不超过100kVA的变压器，应急时可短时间超载运行，但负载率以不超过满载的（）为宜。
A.20%；B.30%；C.50%；D.10%。
答案：B5、单选客户应在提高用电自然功率因数的基础上，按有关标准设计和安装（），并做到随其负荷和电压变动及时自动投入或切除，防止无功电力倒送上网。
A.无功电能表；B.无功补偿设备；C.负荷调整电压装置；D.四象限无功电能表。
答案：B6、单选?在图A-1中，表示电能表电压线圈的是（）。
A.1～2段；B.1～3段；C.3～4段；D.2～4段。
答案：B7、单选某用户月平均用电为20万kWh，其计量装置属于（）。
A.Ⅰ类；B.Ⅱ类；C.Ⅲ类；D.Ⅳ类。
答案：C8、单选设在墙上的计量箱，其装设高度通常以表箱下沿离地（）左右为宜。
A.0.5m；B.0.6m；C.1m；D.1.8m。
答案：D9、单选关于电流互感器下列说法正确的是（）。
A.二次绕组可以开路；B.二次绕组可以短路；C.二次绕组不能接地；D.二次绕组不能短路。
TN-S系统定义：三级配电系统总配电箱为一级，分配电箱为二级，末级配电箱为三级定义：三相电的概念我们知道线圈在磁场中旋转时，导线切割磁场线会产生感应电动势，它的变化规律可用正弦曲线表示。
如果我们取三个线圈，将它们在空间位置上相差点120度角，三个线圈仍旧在磁场中以相同速度旋转，一定会感应出三个频率相同的感应电动势。
由于三个线圈在空间位置相差点120度角，故产生的电流亦是三相正弦变化，称为三相正弦交流电。
工业用电采用三相电，如三相交流电动机等。
相与相之间的电压是线电压，电压为380V。
相与中心线之间称为相电压，电压是220V。
什么是电源中性点？中性点是指变压器低压侧的三相线圈构成星形联结，联结点称中性点，又因其点为零电位，也称零线端，一般的零线就从此点引出的。
中性点接地后，所有该电网覆盖面的设备接地保护线可就近入地设置为地线，一旦出现漏电可通过大地传导回路到变压器中性点，以策安全。
定义：三相五线制在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图所示.为什么不是“五相”“六相”？你先要明白“相”在电中的含义，相是指相位角，比如常说的三相电，是指相位角在空间互成120°交流电。
如果使用移相技术，就比如简单的电容移相，我们一样可以得到四相、五相、N相都可以！但那在电力拖动中没有实际的应用意义，只在电子技术中有时用到。
为什么在电力拖动中大都使用三相（当然有时会用到单相），而不是四相、五相呢？因为发电机的三相绕组在空间120°分布时，交变磁力线均可最大限度的切割它们，成而最以限度的发出电能。
而三相用电器呢，除了相反的原理外，三相互成120°的回路又能最大限度的使用电能！三相五线制供电的原理在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。
三相四线制与三相五线制三相四线制的漏电保护器严格地讲，在输入端必须是按照规定四根线都接入，而输出端可以是只接一相线一零线（单相）或两相（比如电焊机的380V两相）或三相（比如电动机）或三相四线都接（比如电机加照明）。
（1）如果零线不经漏电保护器而直接和用电设备连接，那从相线出来的电流（指单相）在“回路”到电源时就不经过漏电保护器了，此时漏电保护器就检测到这个电流（相当于漏电流），所以就引起漏电保护器跳闸。
（2）还有当三相电路中由于负载不平衡而引起中性点不是零电位，导致零线有电流，所以零线经过保护器的话也会引起跳闸。
（3）但是不管接什么设备，输出端的零线都不得接地，否则将无法正常供电，如需对设备接保护接地线必须从设备外壳直接接线至大地。
（4）三相四线制用漏电保护器一定用四极的.如果用三极的,在三相负载不平衡时由于没有零线电流的返回，漏电保护器就判断线路是在漏电,所以一合闸就会跳闸。
不过这次没有像上次那样直接对焊，而是用更为可靠的接线端子，还因此专门买了液压钳；不过此次重点的发现不在于如何接线，而在于用户的地沟中的两根电源线，粗的一根是三相五线，细的一根是独立地线。
而我们的控制柜的三相电一直是采用三相四线制，且除火线外的零线与外壳相连；地沟中的地线与零线也是相通的。
由于控制柜中使用的三相电其实是用于为三个220V的整流滤波电源供电（因为220V线路的电流不够大），因此须保证零线与任一根火线的线电压为220V。
最后接法是将火线直接对接，而控制柜的零线与地沟中的零线对接。
回到宾馆上网才发现关于三相四线制与三相五线制还有很多的知识点的，特别是其中的一些名词让我想到了Paker驱动器手册中的名词。
现将关于此方面的知识点整理如下：国际电工委员会（IEC）对基本供电系统的名称做了统一规定，即TT系统，TN系统，IT系统。
其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。
三相指L1---(A)相、L2---(B)相、L3---(C)相三相，四线指通过正常工作电流的三根相线和一根N线(中性线)，或称零线。
不包括不通过正常工作电流的PE线（接地线）。
由于在三相四线制中有中线，而中线的作用在于保证负载上的各相电压接近对称，在负载不平衡时不致发生电压升高或降低，若一相断线，其他两相的电压不变。
所以在低压供电线路上采用三相四线制。
L1---(A)相、L2---(B)相、L3---(C)相，各相线之间的电压称为线电压，线电压为380伏。
L1---(A)相、L2---(B)相、L3---(C)相中的任一相与N线(中性线) 或称零线间的电压，称为相电压。
相电压为220伏。
三相五线制中五线指的是：三根相线加一根地线一根零线。
三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。
三相五线制的学问就在于这两根"零线"上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是零电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的.结构的区别：零线（N）：从变压器中性点接地后引出主干线。
地线（PE）：从变压器中性点接地后引出主干线，根据标准，每间隔20-30米重复接地。
原理的区别：零线（N）：主要应用于工作回路，零线所产生的电压等于线阻乘以工作回路的电流。
由于长距离的传输，零线产生的电压就不可忽视，作为保护人身安全的措施就变得不可靠。
地线（PE）：不用于工作回路，只作为保护线。
利用大地的绝对“0”电压，当设备外壳发生漏电，电流会迅速流入大地，即使发生PE线有开路的情况，也会从附近的接地体流入大地。
工作行为规范系列流水线设备的正确操作（注意事项）（标准、完整、实用、可修改）编号：FS-QG-36641流水线设备的正确操作（注意事项）Correct operation of assembly line equipment cautions说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
1、电器操作简要：流水线的电源需要三相四线，外面装有总开关一个，（可用三相四线四极开关，也可用开关只控制三相电源，零线直接，注意切不可将第二种接法的零线也经过另外一个开关）。
配电箱的N接零线，A，B，C接电源的三相电源，U，V，W接电动机，3，4接调速电机的F1，F2。
5，6，7接调速电机的u，v，w。
2、启动电动机的方法：先接通电源，此时三盏电源指示灯全部都会亮，证明三相电源已经到配电箱。
此时可以按一下电机开的蓝色按钮，就可启动电机，假如不能启动，可以打开配电箱门，看一下第一排的第二个DZ108开关，是否是红的长，蓝的短。
如果不是将此蓝色的压下去就可。
电动机启动后，然后打开流水线调速表的开关，再将调速表的电位器慢慢向上调，使转速表达到想要的速度。
关机时先将调速表的电位器慢慢向下调到零，然后关闭调速表的开关，再按一下电机关的红色按钮，就可停止电机。
最后将总开关关闭。
3、日光灯启动按一下照明的蓝色按钮，就可启动日光灯，再按一下照明的红色关的红色按钮，就可停止日光灯。
假如日光灯不亮，请检查日光灯支架上的平开关是否打开处于1的位置。
最后检查第一排第三个，第四个DZ47是否处于打开位置。
