C51系列单片机有一个全双工的串行口

  • 格式：ppt
  • 大小：262.16 KB
  • 文档页数：22

下载文档原格式

  / 22

合集下载

第3章80C51系列单片机的硬件基础知识

第3章80C51系列单片机的硬件基础知识

(3) P2口（21脚～28脚）：P2口的8条引脚也有两种不同的 功能： 1) 准双向输入／输出接口，每一位也可独立控制。
2) 在接有片外存储器或扩展I／O接口时，P2口作为高8位地
址总线。
引脚
第二功能
说 明
P3.0
RXD
串行口输入
外部中断0输入，低电平
(4) P3口（10 脚～17脚）： 8条引脚也有两种不同的功能： P3.1 TXD P3口的 串行口输出
STC
Winbond(华邦) W78C54，W78C58，W78E54，W78C58等 Intel(英特尔) i87C54，i87C58，i87L54，i87C51FB，i87C51FC
Siemens(西门子) C501-1R，C501-1E，C513A-H，C503-1R，C504-2R
3.1.3 80C51系列单片机的选择依据
3.1.1 MCS-51系列单片机
1980年美国INTEL公司推出了高性能的8位单片机： MCS-51系列单片机。 系列单片机是指同一厂家生产的具有相同系统结构 的多种型号的单片机。 MCS-51系列单片机又可分为51和52两个子系列。
各个子系列所含有的芯片型号及其硬件资源的区别如表3-1所示。
MCS-51系列 型号 8031 片内ROM 无 4KB掩膜ROM 4KB EPROM 无 8KB掩膜ROM 片内 RAM 128B 128B 128B 256B 256B 定时器/计数 中断源数量 器 2×16位 2×16位 2×16位 3×16位 3×16位 5 5 5 6 6
PDIP (T2)P1.0 (T2EX)P1.1 P1.2 P1.3 P1.4 P1.5 P1.6 P1.7 RST (RXD)P3.0 (TXD)P3.1 1 40 39 38 37 36 35 VCC P0.0(AD0) P0.1(AD1) P0.2(AD2) P0.3(AD3) P0.4(AD4) P0.5(AD5) P0.6(AD6) P0.7(AD7) EA/VPP ALE/PROG PSEN P0.4(AD4) P0.5(AD5) P2.7 P0.6(AD6) P2.6 P0.7(AD7) EA/VPP P2.5 NC P2.4 ALE/PROG PSEN P2.3 P2.7 P2.6 P2.2 P2.5 P2.1 P2.0

第3章80C51系列单片机的硬件基础知识

第3章80C51系列单片机的硬件基础知识

21:52
9
图3-8 80C51单片机对外三总线构成
21:52 10
四个I/O端口P0、P1、P2、P3的作用总结： P2口负责输出高8位地址， P0口以分时方式承担输出低8位地址信息和数据输入/输出的 双重任务。 P3口则作为和外设沟通的控制线， P1口可随意用作I/O口。 51系列单片机的对外三总线总结： AB(地址总线)： P2口负责高8位地址， P0口输出低8位地址。 DB(地址总线)： P0口作为8位数据输入/输出口。 CB(地址总线)： P3口作为和外设沟通的控制线。

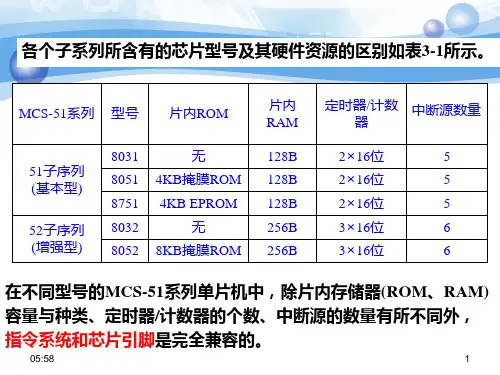

各个子系列所含有的芯片型号及其硬件资源的区别如表3-1所示。
片内 RAM 128B 128B 128B 256B 256B 定时器/计数 中断源数量 器 2×16位 2×16位 2×16位 3×16位 3×16位 5 5 5 6 6
MCS-51系列
型号 8031
片内ROM 无 4KB掩膜ROM 4KB EPROM 无 8KB掩膜ROM
51子序列 (基本型)
8051 8751 8032 8052
52子序列 (增强型)
在不同型号的MCS-51系列单片机中，除片内存储器(ROM、RAM) 容量与种类、定时器/计数器的个数、中断源的数量有所不同外， 指令系统和芯片引脚是完全兼容的。
21:52 1
80C51单片机引脚主要分为主电源引脚、外接晶体 引脚 、输入／输出引脚与控制引脚四类，以PDIP 封装的单片机为例，引脚介绍如下： 1. 主电源引脚(2条) 2. 外接晶体引脚(2条) 3. 输入/输出（I/O）引脚(32条) 4. 控制引脚(4条)
21:52
15
3. 并行输入/输出端口(I/O口)
80C51片内有4个8位的I/O接口：P0、P1、P2和P3，每个I/O接 口内部都有一个8位锁存器和一个8位驱动器，既可用作输出 口，也可用作输入口。 80C51单片机没有专门的I/O口操作指令，而是把I/O口当作寄 存器使用，通过传送指令实现数据的输入和输出操作。

单片机试题库

单片机试题库
方式0：当M1M0=00时，定时器工作于方式0。这种方式下，定时器的计数器为13位，这13位中的高8位在TH中，而TL的高3位弃之不用。
方式1：当M1M0=01时，定时器工作于方式1。这种方式下定时器的计数器为16位，弃高低8位分别由TH和TL组成。
方式2：：当M1M0=10时，定时器工作于方式2。这种方式下，TL作为8位计数器，TH用于存放计数初值。
二、判断（正确的在题后括号内写“对”，错误的写“错”。本题5分，每题1分）
1、P3口每个引脚都有两种功能。 （√ ）
2、指令CPL A 的功能是完成累加器的清零。（ ×）
3、MCS-51单片机片内数据存储器都可以进行位寻址。（× ）
4、DPTR叫作数据指针。 （√ ）
5、MOV A,#34H采用的是寄存器间接寻址方式。 （× ）
DJNZ R2,LOOP
MOV 20H,A
END
2、编程计算C=A2+B2 ，已知a存放在片内RAM 30H单元，b存放在片内31H单元，将结果c存入片内32H单元
ORG 2000H
MOV A,30H
和读写控制信号。
4、ALE信号的作用是（低8位地址锁存）。
5、8051复位后，PC=（0）H。若希望从片内存储器开始执行，EA脚应接（高）电平，PC值超过（0FFF）H时，8051会自动转向片外存储器
继续取指令执行。
二 判断题（每空2分，共10分）
1、8051单片机内部结构分为CPU、存储器、I/O端口、定时器/计数器和中断系统五部分。（√ ）
F0用户标志位：根据用户需要通过传送指令确定的。
RS1和RS0寄存器选择位: 用户通过改变RS1和RS0的状态可以决定R0-R7的实际物理地址。

51单片机填空题

51单片机填空题

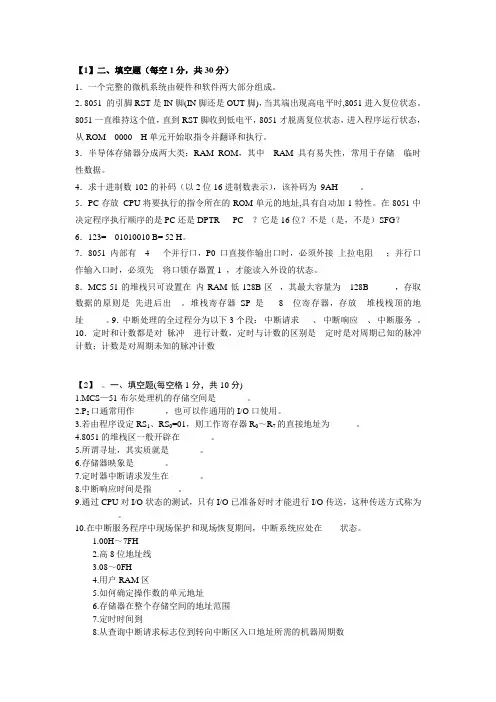

【1】二、填空题（每空1分，共30分）1．一个完整的微机系统由硬件和软件两大部分组成。

2．8051 的引脚RST是IN脚(IN脚还是OUT脚)，当其端出现高电平时,8051进入复位状态。

8051一直维持这个值，直到RST脚收到低电平，8051才脱离复位状态，进入程序运行状态，从ROM 0000 H单元开始取指令并翻译和执行。

3．半导体存储器分成两大类：RAM ROM，其中RAM 具有易失性，常用于存储临时性数据。

4．求十进制数-102的补码（以2位16进制数表示），该补码为9AH 。

5．PC存放_CPU将要执行的指令所在的ROM单元的地址,具有自动加1特性。

在8051中决定程序执行顺序的是PC还是DPTR PC ？它是16位？不是（是，不是）SFG？6．123= 01010010 B= 52 H。

7．8051内部有 4 个并行口，P0口直接作输出口时，必须外接上拉电阻；并行口作输入口时，必须先将口锁存器置1 ，才能读入外设的状态。

8．MCS-51的堆栈只可设置在内RAM低128B区，其最大容量为128B ，存取数据的原则是先进后出。

堆栈寄存器SP是8 位寄存器，存放堆栈栈顶的地址。

9．中断处理的全过程分为以下3个段：中断请求、中断响应、中断服务。

10．定时和计数都是对脉冲进行计数，定时与计数的区别是定时是对周期已知的脉冲计数；计数是对周期未知的脉冲计数【2】。

一、填空题(每空格1分，共10分)1.MCS—51布尔处理机的存储空间是_______。

2.P2口通常用作_______，也可以作通用的I/O口使用。

3.若由程序设定RS1、RS0=01，则工作寄存器R0～R7的直接地址为______。

4.8051的堆栈区一般开辟在_______。

5.所谓寻址，其实质就是_______。

6.存储器映象是_______。

7.定时器中断请求发生在_______。

8.中断响应时间是指______。

9.通过CPU对I/O状态的测试，只有I/O已准备好时才能进行I/O传送，这种传送方式称为_______。

《单片机原理》复习题及答案

《单片机原理》复习题及答案

单片机原理复习题一、判断题（）1．（–86）原=11010110，（–86）反=10101001，（–86）补=10101010。

（）2.十进制数89化成二进制数为10001001。

（）3．0的补码是0。

（）4．-128的补码是10000000。

（）5．11111111是-1的补码。

（）6．-2的补码可以记为FEH。

（）7．MCS-51单片机是16位单片机。

（）8．8051的累加器ACC是一个8位的寄存器,简称为A,用来存一个操作数或中间结果。

（）9．8051的程序状态字寄存器PSW是一个8位的专用寄存器，用于存程序运行中的各种状态信息。

（）10．MCS-51的数据存贮器在物理上和逻辑上都分为两个地址空间：一个是片内的128字节的RAM 和SFR，另一个是片外最大可扩充到64K字节的RAM。

（）11．单片机的复位有上电自动复位和按钮手动复位两种，当单片机运行出错或进入死循环时，可按复位键重新启动。

（）12. 访问128个位地址用位寻址方式，访问低128字节单元用直接或间接寻址方式。

（）13. 堆栈指针SP的内容可指向片内00H～7FH的任何RAM单元，系统复位后，SP初始化为00H。

（）14. 8051复位后，其PC指针初始化为0000H，使单片机从该地址单元开始执行程序。

（）15．8051指令：MOVX A，@DPTR ；表示将DPTR指示的地址单元中的内容传送至A中。

（）16．MCS-51指令中，MOVX为片外RAM传送指令。

（）17．MCS-51指令中，MOVC为ROM查表指令。

（）18．将37H单元的内容传送至A的指令是：MOV A，#37H。

（）19．MCS-51指令中，16位立即数传送指令是：MOV DPTR，#data16。

（）20．指令MUL AB执行前（A）=F0H，（B）=05H，执行后（A）=F5H，（B）=00H。

（）21．已知：DPTR=11FFH 执行INC DPTR后，结果：DPTR=1200H。

MCS-51单片机练习题

MCS-51单片机练习题

（二）单项选择题：1.在中断服务程序中，至少应有-条（）(A) 传送指令 (B) 转移指令 (C ) 加法指令 ( D ) 中断返回指令2.当MCS-51复位时，下面说法正确的是（）(A) PC=0000H (B) SP=00H (C) SBUF=00H (D) (30H)=00H3.要用传送指令访问MCS-51片外RAM,它的指令操作码助记符应是()。

(A) MOV (B) MOVX (C) MOVC (D)以上都行4.下面哪-种传送方式适用于电路简单且时序已知的外设()。

(A)条件传送 (B)无条件传送 (C) DMA (D)中断5 ．ORG 2000HLCALL 3000H : 注：本指令为3字节指令ORG 3000HRET 左边程序执行完RET指令后，PC= ()。

(A) 2000H (B) 3000H (C) 2003H (D) 3003H·6.要使MCS - 51能够响应定时器T1中断、串行接口中断，它的中断允许寄存器IE的内容应是（）。

(A) 98H (B) 84H (C) 42.H (D) 22H8．MCS-51在响应中断时，下列哪种操作不会发生（）。

(A) 保护现场 (B) 保护PC(C）找到中断人口（D）保护PC转人中断人口10. JNZ e指令的寻址方式是()。

(A)立即寻址 (B)寄存器寻址 (C)相对寻址 (D)位寻址11.执行LCALL 4000H指令时，MCS-51所完成的操作是（）。

(A)保护PC、 (B) 4000H→PC(C)保护现场 (D) PC+3入栈，4000 H→PC12.下面哪条指令产生/WR信号()。

‘(A) MOVX A，@DPTR (B) MOVC A，@A+PC(C) MOVC A，@A+DPTR (D) MOVX @DPTR，A13.若某存储器芯片地址线为12根，那么它的存储容量为()。

（A) 1 KB (B) 2 KB (C) 4 KB (D) 8 KB15. PSW=18 H时，则当前工作寄存器是（）。

MCS-51单片机的组成

MCS-51单片机的组成

• • • • • •
3) 内部程序存储器（内部ROM） 8051 共有 4KB 掩膜 ROM ，用于存放程序、 原始数据或表格，因此，称之为程序存储器， 简称内部ROM。 4) 定时/计数器 8051 共有两个 16 位的定时 / 计数器，以实 现定时或计数功能，并以其定时或计数结果 对计算机进行控制。 5) 并行I/O口 MCS-51 共有 4 个 8 位的 I/O 口（ P0 、 P1 、 P2、P3），以实现数据的并行输入/输出。
87C52
8 KB
256 B
2×64 KB
3×16
4×8
1
6
2.2.1 51子系列和52子系列
•
• • • •
MCS-51系列又分为51和52两个子系列，并 以芯片型号的最末位数字作为标志。其中，51 子系列是基本型，而52子系列则属增强型。52 子系列功能增强的具体方面，从表 1-1 所列内 容中可以看出： (1) 片内ROM从4 KB增加到8 KB。 (2) 片内RAM从128 B增加到256 B。 (3) 定时/计数器从2个增加到3个。 (4) 中断源从5个增加到6个。
微型计算机系统
ห้องสมุดไป่ตู้
输 入 设 备
输 入 接 口 电 路
CPU 运 算 器 控 制 器
输 出 接 口 电 路
输 出 设 备
软 件 ＋ 系 统
存 储 器 硬件系统
图1-1 微型计算机硬件系统组成示意图
• 下面把组成计算机的5个基本部件作简单说明。 • 1) 运算器 • 运算器是计算机的运算部件，用于实现算术和逻辑 运算。计算机的数据运算和处理都在这里进行。 • 2) 控制器 • 控制器是计算机的指挥控制部件，它控制计算机各 部分自动、协调地工作。运算器和控制器是计算机的核 心部分，常把它们合在一起称之为中央处理器，简称 CPU。

单片机复习题

单片机复习题

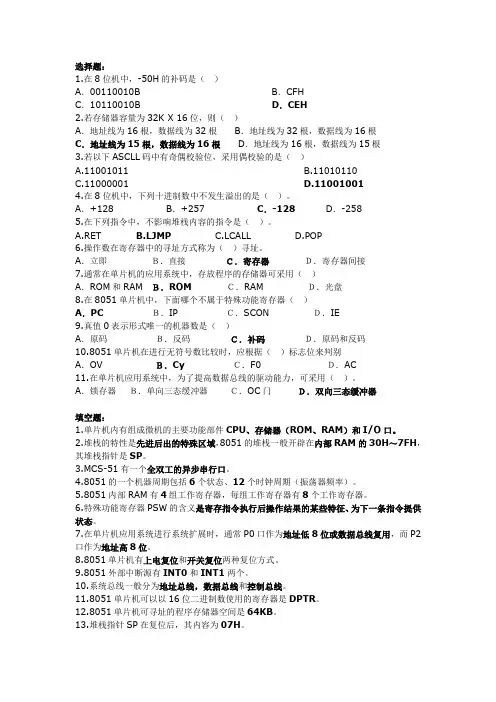

选择题：1.在8位机中，-50H的补码是（）A．00110010B B．CFHC．10110010B D．CEH2.若存储器容量为32K X 16位，则（）A．地址线为16根，数据线为32根B．地址线为32根，数据线为16根C．地址线为15根，数据线为16根D．地址线为16根，数据线为15根3.若以下ASCLL码中有奇偶校验位，采用偶校验的是（）A.11001011B.11010110C.11000001D.110010014.在8位机中，下列十进制数中不发生溢出的是（）。

A．+128 B．+257 C．-128 D．-2585.在下列指令中，不影响堆栈内容的指令是（）。

A.RETB.LJMPC.LCALLD.POP6.操作数在寄存器中的寻址方式称为（）寻址。

A．立即Ｂ．直接Ｃ．寄存器Ｄ．寄存器间接7.通常在单片机的应用系统中，存放程序的存储器可采用（）A．ROM和RAM Ｂ．ROMＣ．RAMＤ．光盘8.在8051单片机中，下面哪个不属于特殊功能寄存器（）A．PC Ｂ．IPＣ．SCON Ｄ．IE9.真值0表示形式唯一的机器数是（）A．原码Ｂ．反码Ｃ．补码Ｄ．原码和反码10.8051单片机在进行无符号数比较时，应根据（）标志位来判别A．OV Ｂ．Cy Ｃ．F0 Ｄ．AC11.在单片机应用系统中，为了提高数据总线的驱动能力，可采用（）。

A．锁存器Ｂ．单向三态缓冲器Ｃ．OC门Ｄ．双向三态缓冲器填空题：1.单片机内有组成微机的主要功能部件CPU、存储器（ROM、RAM）和I/O口。

2.堆栈的特性是先进后出的特殊区域，8051的堆栈一般开辟在内部RAM的30H～7FH，其堆栈指针是SP。

3.MCS-51有一个全双工的异步串行口。

4.8051的一个机器周期包括6个状态、12个时钟周期（振荡器频率）。

5.8051内部RAM有4组工作寄存器，每组工作寄存器有8个工作寄存器。

6.特殊功能寄存器PSW的含义是寄存指令执行后操作结果的某些特征、为下一条指令提供状态。

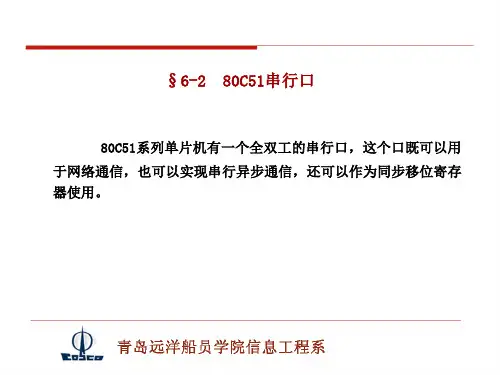

80C51系列单片机有一个全双工的串行口

80C51系列单片机有一个全双工的串行口

2、串行控制寄存器SCON 串行控制寄存器SCON
SCON 位名称 位地址 功能 1) 2) 3) 4) 5) 6) 7) SM0 SM0 SM2 SM2 REN TB8 TB8 RB8 TI RI D7 SM0 9FH D6 SM1 9EH D5 SM2 9DH D4 REN 9CH D3 TB8 9BH D2 RB8 9AH 接收 第9位 D1 TI 99H 发送 中断 D0 RI 98H 接收 中断
T1初值 T1初值 = 256 －
2SMOD 32
×
fosc 12 ×波特率
⑷ 应用举例
设甲乙机以串行方式1进行数据传送，fosc=11 0592MHz 11. MHz， 【例6-3】设甲乙机以串行方式1进行数据传送，fosc=11.0592MHz，波特 率为1200b/s。甲机发送的16个数据存在内RAM 40H 1200b/s 16个数据存在内 FH单元中 单元中， 率为1200b/s。甲机发送的16个数据存在内RAM 40H～4FH单元中，乙机接 收后存在内RAM 50H为首地址的区域中。 收后存在内RAM 50H为首地址的区域中。 解： 串行方式1波特率取决于T 溢出率( SMOD=0),计算T 定时初值： 串行方式1波特率取决于T1溢出率(设SMOD=0),计算T1定时初值： 计算
解：编程如下： 编程如下：
LIGHT: SCON,#00 00H 串行口方式0 LIGHT:MOV SCON,#00H ;串行口方式0 CLR ES ;禁止串行中断 MOV DPTR,#TAB ;置发光二极管亮暗控制字表首址 置顺序编号0 LP1: MOV R7,#0 ;置顺序编号0 LP2: MOV A,R7 ;读顺序编号 MOVC A,@A+DPTR ;读控制字 CLR P1.0 ;关闭并行输出 MOV SBUF,A ;启动串行发送 JNB TI,$ ;等待发送完毕 CLR TI ;清发送中断标志 SETB P1.0 ;开启并行输出 调用延时0.5秒子程序(参阅例4 0.5秒子程序 LCALL DLY500ms ;调用延时0.5秒子程序(参阅例4-13) INC R7 ;指向下一控制字 判循环操作完否? CJNE R7,#30,LP2 ;判循环操作完否?未完继续 顺序编号0 29依次操作完毕 依次操作完毕, SJMP LP1 ;顺序编号0～29依次操作完毕,从0开始重新循环 TAB: FFH,7FH,3FH,1FH,0FH,07H,03H,01H,00 从左向右依次暗灭, 07H,03H,01H,00H TAB: DB 0FFH,7FH,3FH,1FH,0FH,07H,03H,01H,00H;从左向右依次暗灭, 每次减少一个,直至全灭; 每次减少一个,直至全灭; 80H,40H,20H,10H,08H,04H,02H,01H 从左向右依次点亮, H,40H,20H,10H,08H,04H,02H,01 DB 80H,40H,20H,10H,08H,04H,02H,01H;从左向右依次点亮,每次亮一个 02H,04H,08H,10H,20H,40H,80H 从右向左依次点亮, H,04H,08H,10H,20H,40H,80 DB 02H,04H,08H,10H,20H,40H,80H;从右向左依次点亮,每次亮一个 H,0 H,0 H,0 H,0FCH,0FEH;从左向右依次点亮, DB 0C0H,0E0H,0F0H,0F8H,0FCH,0FEH;从左向右依次点亮, 每次增加一个,直至全部点亮; 每次增加一个,直至全部点亮;

80C51系列单片机有一个全双工的串行口

80C51系列单片机有一个全双工的串行口

解：编程如下：
LIGHT:MOV SCON,#00H ;串行口方式0 CLR ES ;禁止串行中断 MOV DPTR,#TAB ;置发光二极管亮暗控制字表首址 LP1: MOV R7,#0 ;置顺序编号0 LP2: MOV A,R7 ;读顺序编号 MOVC A,@A+DPTR ;读控制字 CLR P1.0 ;关闭并行输出 MOV SBUF,A ;启动串行发送 JNB TI,$ ;等待发送完毕 CLR TI ;清发送中断标志 SETB P1.0 ;开启并行输出 LCALL DLY500ms ;调用延时0.5秒子程序(参阅例4-13) INC R7 ;指向下一控制字 CJNE R7,#30,LP2 ;判循环操作完否?未完继续 SJMP LP1 ;顺序编号0～29依次操作完毕,从0开始重新循环 TAB: DB 0FFH,7FH,3FH,1FH,0FH,07H,03H,01H,00H;从左向右依次暗灭, 每次减少一个,直至全灭; DB 80H,40H,20H,10H,08H,04H,02H,01H;从左向右依次点亮,每次亮一个 DB 02H,04H,08H,10H,20H,40H,80H;从右向左依次点亮,每次亮一个 DB 0C0H,0E0H,0F0H,0F8H,0FCH,0FEH;从左向右依次点亮, 每次增加一个,直至全部点亮;
(2) 数据接收
串行口作为并行输入口使用时，要有“并入串出” 的移位寄存器配合。
74HC165 S/L 端为移位 / 置入端，当 S/L=0 时，从 Q0 ～ Q7并行置入数据，当S/L=1时，允许从QH端移出数据。在 80C51串行控制寄存器SCON中的REN=1时，TXD端发出移位 时钟脉冲，从RXD端串行输入8位数据。当接收到第8位数 据D7后，置位中断标志RI，表示一帧数据接收完成。

51单片机复习题及答案

51单片机复习题及答案

第1章单片机概述1．单片机与普通微型计算机的不同之处在于其将CPU、存储器、和I/O口 3部分集成于一块芯片上。

2．8051与8751的区别是C。

A．内部数据存储单元数目不同B．内部数据存储器的类型不同C．内部程序存储器的类型不同D．内部寄存器的数目不同3．在家用电器中使用单片机应属于微计算机的。

A．辅助设计应用；B．测量、控制应用；C．数值计算应用；D．数据处理应用答：B。

第2章 51单片机片内硬件结构1．在51单片机中，如果采用6MHz晶振，一个机器周期为。

答：2µs2．AT89C51单片机的机器周期等于个时钟振荡周期。

答：12。

3．若A中的内容为63H，那么，P标志位的值为。

答：P标志位的值为0。

4．内部RAM中，可作为工作寄存器区的单元地址为 H～ H。

答：00H；1FH。

5．通过堆栈操作实现子程序调用，首先要把的内容入栈，以进行断点保护。

调用返回时，再进行出栈保护，把保护的断点送回到。

答：PC；PC。

6． 51单片机程序存储器的寻址范围是由程序计数器PC的位数所决定的，因为51单片机的PC是16位的，因此其寻址的范围为 KB。

答：64KB。

7．判断下列项说法是正确的。

A．51单片机的CPU是由RAM和EPROM组成的B．区分片外程序存储器和片外数据存储器的最可靠的方法是看其位于地址范围的低端还是高端C．在51单片机中，为使准双向的I/O口工作在输入方式，必须保证它被事先预置为1D．PC可以看成是程序存储器的地址指针答： A. 错； B. 错；C. 对；D. 对。

8．判断以下有关PC和DPTR的结论是正确的。

A．DPTR是可以访问的，而PC不能访问B．它们都是16位寄存器C．在单片机运行时，它们都具有自动加“1”的功能D．DPTR可以分为2个8位的寄存器使用，但PC不能答：A. 对； B. 对；C. 错；D. 对。

9．判断下列说法项是正确的。

A．程序计数器PC不能为用户编程时直接访问，因为它没有地址B．内部RAM的位寻址区，只能供位寻址使用，而不能供字节寻址使用C．51单片机共有21个特殊功能寄存器，它们的位都是可用软件设置的，因此，是可以进行位寻址的。

51单片机期末习题及答案

51单片机期末习题及答案

C51单片机习题及答案第一章1-1选择1.计算机中最常用的字符信息编码是（A）A ASCIIB BCD码C 余3码D 循环码2．要MCS-51系统中，若晶振频率屡8MHz，一个机器周期等于(A) μsA 1.5B 3C 1D 0.53.MCS-51的时钟最高频率是( A ).A 12MHzB 6 MHzC 8 MHzD 10 MHz4．以下不是构成的控制器部件（D ）：A程序计数器、B指令寄存器、C指令译码器、D存储器5．以下不是构成单片机的部件（ D ）A微处理器（CPU）、B存储器C接口适配器（I＼O接口电路） D 打印机6．下列不是单片机总线是（ D ）A地址总线 B 控制总线 C 数据总线 D 输出总线7.-49D的二进制补码为.( B )A 11101111B 11101101C 0001000D 111011008.十进制29的二进制表示为原码（C ）A 11100010B 10101111C 00011101D 000011119. 十进制0.625转换成二进制数是（A）A 0.101B 0.111C 0.110D 0.10010 选出不是计算机中常作的码制是（ D ）A原码 B 反码C补码 D ASCII1-2填空1.计算机中常作的码制有原码、反码和补码2.十进制29的二进制表示为000111013.十进制数-29的8位补码表示为.111000114.单片微型机CPU、存储器和I\O接口三部分组成.5.若不使用MCS-51片内存器引脚EA必须接地.6.输入输出设备是计算机与外部世界交换信息的载体.7.十进制数-47用8位二进制补码表示为.110100018.-49D的二进制补码为.111011019.计算机中最常用的字符信息编码是ASCII10．计算机中的数称为机器数，它的实际值叫真值。

1-3判断1.我们所说的计算机实质上是计算机的硬件系统与软件系统的总称。

（√）2.MCS-51上电复位时，SBUF=00H。

单片机原理及应用复习题()

单片机原理及应用复习题()

1.MCS-51单片机的片内都集成了哪些功能部件？各个功能部件的最主要的功能是什么？答：功能部件：微处理器（CPU）；数据存储器（RAM）；程序存储器（ROM/EPROM），4个8位并行I/O口（P0口、P1口、P2口、P3口）；1个全双工的串行口（TXD、RXD）；2个16位定时器/计数器；中断系统(INT0、INT1)；21个特殊功能寄存器（SFR）。

各部件功能：CPU（微处理器）包括了运算器和控制器两大部分，还增加了面向控制的处理功能，不仅可处理字节数据，还可以进行位变量的处理；数据存储器（RAM）来存储单片机运行期间的工作变量、运算的中间结果、数据暂存和缓冲、标志位等；程序存储器（ROM/EPROM）用来存储程序；中断系统具有5个中断源，2级中断优先权；定时器/计数器用作精确的定时，或对外部事件进行计数；串行口可用来进行串行通信，扩展并行I/O口，还可以与多个单片机相连构成多机系统，从而使单片机的功能更强且应用更广；特殊功能寄存器用于CPU对片内各功能部件进行管理、控制、监视。

2.MCS-51单片机的引脚EA的作用，该引脚接高电平和接低电平时各有何功能？答：E\A\允许访问片外程序存储器。

为高电平时，单片机访问片内程序存储器。

为低电平时，单片机则只访问外部程序存储器。

3.MCS?51单片机设有4个8位并行端口，实际应用中8位数据信息由哪个端口传送？16位地址线怎样形成？答：由P0口传送8位数据信息。

P0口为低8位地址线，P2口为高8位地址线。

4.MCS?51单片机内部RAM区的功能结构如何分配？位寻址区域的字节范围是多少？答：51系列单片机内部数据存储器：00H-7FH单元组成的低128字节地址空间的RAM区，又分为工作寄存区（00H-1FH）位寻址区（20H-2FH）和数据缓冲区。

80H-FFH单元组成的高128字节地址空间的特殊功能寄存器。

位寻址范围（20H-2FH）5.位地址7FH与字节地址7FH有何区别？位地址7FH具体在内存中的什么位置？答：二者存储的数据位数不一样。

51单片机填空题

51单片机填空题

【1】二、填空题（每空1分，共30分）1．一个完整的微机系统由硬件和软件两大部分组成。

2．8051 的引脚RST是IN脚(IN脚还是OUT脚)，当其端出现高电平时,8051进入复位状态。

8051一直维持这个值，直到RST脚收到低电平，8051才脱离复位状态，进入程序运行状态，从ROM 0000 H单元开始取指令并翻译和执行。

3．半导体存储器分成两大类：RAM ROM，其中RAM 具有易失性，常用于存储临时性数据。

4．求十进制数-102的补码（以2位16进制数表示），该补码为9AH 。

5．PC存放_CPU将要执行的指令所在的ROM单元的地址,具有自动加1特性。

在8051中决定程序执行顺序的是PC还是DPTR PC ？它是16位？不是（是，不是）SFG？6．123= 01010010 B= 52 H。

7．8051内部有 4 个并行口，P0口直接作输出口时，必须外接上拉电阻；并行口作输入口时，必须先将口锁存器置1 ，才能读入外设的状态。

8．MCS-51的堆栈只可设置在内RAM低128B区，其最大容量为128B ，存取数据的原则是先进后出。

堆栈寄存器SP是8 位寄存器，存放堆栈栈顶的地址。

9．中断处理的全过程分为以下3个段：中断请求、中断响应、中断服务。

10．定时和计数都是对脉冲进行计数，定时与计数的区别是定时是对周期已知的脉冲计数；计数是对周期未知的脉冲计数【2】。

一、填空题(每空格1分，共10分)1.MCS—51布尔处理机的存储空间是_______。

2.P2口通常用作_______，也可以作通用的I/O口使用。

3.若由程序设定RS1、RS0=01，则工作寄存器R0～R7的直接地址为______。

4.8051的堆栈区一般开辟在_______。

5.所谓寻址，其实质就是_______。

6.存储器映象是_______。

7.定时器中断请求发生在_______。

8.中断响应时间是指______。

9.通过CPU对I/O状态的测试，只有I/O已准备好时才能进行I/O传送，这种传送方式称为_______。

AT89C51单片机的串行口

AT89C51单片机的串行口

图7-3 （1）SMOD—波特率选择位
例如：方式1的波特率的计算公式为：
方式1波特率=（2SMOD/32）×定时器T1的溢出率
也称SMOD位为波特率倍增位。
（2）GF1、GF0—通用标志位 这两个标志位可供用户使用，可用软件置1或清0。两个标志位
用户应充分利用。 （3）PD—掉电方式位 若PD=1，单片机进入掉电工作方式。
（4）IDL—待机方式位 IDL=1，单片机进入待机工作方式。
7.2 串行口的4种工作方式 7.2.1 方式0 同步移位寄存器方式，常用于外接移位寄存器，以扩展并行I/O
口。 8位数据为一帧，不设起始位和停止位，先发送或接收最低位。
波特率固定为fosc/12。
帧格式如下：
1．方式0发送 当CPU执行一条将数据写入发送缓冲器SBUF的指令时，产生一个
响。若fosc=12MHz，波特率为fosc/12即1Mb/s。 （2）方式2波特率=（2SMOD/64）×fosc
若fosc=12MHz: SMOD=0 波特率=187.5kb/s； SMOD=1 波特率=375kb/s
（3）方式1或方式3时，波特率为： 波特率=（2SMOD/64）×T1的溢出率
图7-1 控制寄存器共两个：特殊功能寄存器SCON和PCON。 7.1.1 串行口控制寄存器SCON 字节地址98H，可位寻址，格式如图7-2所示。
图7-2
（1）SM0、SM1——串行口4种工作方式的选择位
表7-1 串行口的4种工作方式
SM0 SM1 方式
功能说明
0 0 0 同步移位寄存器方式（用于扩展I/O口）
RETI
；中断返回
2．方式2接收
SM0、SM1=10，且REN=1。数据由RXD端输入，接收11位信息。当 位检测到RXD从1到0的负跳变，并判断起始位有效后，开始收 一帧信息。在接收器完第9位数据后，需满足两个条件，才能 将接收到的数据送入SBUF。

《单片机原理与接口技术》课程复习资料一、填空题当RS1=1,RS0=0时

《单片机原理与接口技术》课程复习资料一、填空题当RS1=1,RS0=0时

《单片机原理与接口技术》课程复习资料一、填空题：1.当RS1=1,RS0=0时，寄存器R0~R7对应的内部RAM单元地址为2.8位二进制补码数表示的数据范围是：3.8031的EA引脚必须。

4.MCS-51单片机系统进行外部扩展时，用于输出高8位地址，用于输出低8位地址，用于传递数据、指令信息。

5.如果（TMOD）=61H,则T0用作（计数器，定时器），工作模式为，T1用作工作模式。

6.DAC0832和51单片机接口时的三种连接方式：，，。

7.1100000 B ＝H ＝D。

8.定时/计数器T0中断请求标志为，定时/计数器T1中断请求标志为，串行口接收中断请求标志为，串行口发送中断请求标志为。

9.8051 单片机芯片内有个RAM 单元，可按位寻址的RAM 单元有个10.定时器1工作在计数方式时，其外加的计数脉冲信号应连接到引脚。

11.执行中断返回指令，从弹出地址送给。

12.A/D转换器的主要性能指标有，，，，。

13.我们用的单片机一共有__ _ ___个引脚。

其中第9脚是__ ___引脚。

14.单片机的存储器空间一共有四个，分别是_ ________、_____、_ ___和_ _。

15.若单片机的振荡频率为12MHz，那一个机器周期是。

16.片外ROM的选通信号是,片外RAM 的读信号是，是引脚。

17.C51把bit类型的变量安排在单片机。

18.一台MCS-51单片机串行口以中断方式接受数据，数据格式为10位，波特率2400，晶振频率11.059MHZ。

将下面的初始化程序补充完整。

(5分)MOV TMOD，MOV TL1，MOV TH1，SETB TR1MOV SCON，SETBSETB19.在RST引脚上持续输入至少的高电平，就可使单片机完成复位操作。

复位后，P0~P3口的初值为，PC的值，SP的值为。

20.用MCS-51单片机定时/计数器0的工作模式1定时40ms，定时时间到申请中断，用软件启动定时，晶振频率12MHZ,将下面的初始化程序补充完整。

MCS-51单片机应用教程 第4章

MCS-51单片机应用教程 第4章

3. 方式1或方式3的波特率 在这两种方式下，串行口波特率是由定时器的溢出率 决定的，因而波特率是可变的。波特率的公式为：
2SMOD 波特率＝ 定时器T1溢出率 32
定时器T1的溢出率计算公式为： f osc 1 定时器T 1 溢出率＝ K （ ) 12 2 －初值
式中： K为定时器T1的位数；若定时器T1方式0，则 K＝13；若定时器T1方式1，则K＝l6；若定时器T1方 式2或方式3，则K＝8。
2. 串行口控制寄存器SCON SCON是可以进行位寻址ห้องสมุดไป่ตู้8位控制寄存器，地址 为98H。SCON的各位的定义和功能如下：
SCON.7 SM0
.6 SM1
.5
.4
.3
.2 RB8
.1 TI
SCON.0 RI
SM2 REN TB8
SM0、SM1： 串行口工作方式选择位（内容见 4.2.2节）。 SM2： 多机通信控制位。具体用法见4.3.3节。 REN： 串行接收允许位。由软件置位或清除。软 件置1时，串行口允许接收，清零后禁止接收。 TB8： 在方式2和方式3中是发送的第9位数据。 RB8： 在方式2和方式3中是接收的第9位数据。 TI： 发送中断标志位。发送结束时由硬件置位。 该位必须用软件清零。 RI： 接收中断标志位。结束接收时由硬件置位。 该位必须用软件清零。
2. 同步方式 将一大批数据分成几个数据块，数据块之间用同步 字符予以隔开，而传输的各位二进制码之间都没有 间隔，所以同步方式是按数据块传送数据的，一次 可以传送完一大批数据。 同步方式中，每一位数据占用的传输时间都是相等 的，接收机的接收时钟应该和发送机的发送时钟以 及传送的码元同步。图4-2(b)中给出了典型的数据 格式。与图4-2(a)相比，同步通信方式的数据格式 中没有两帧之间的空闲时间，也没有一帧之内的识 别标志位。显然这种方式可以大大提高通信速度， 常用于高速计算机的大容量数据通信。

单片机练习题答案

单片机练习题答案

单片机练习题答案一、填空题1、若单片机振荡脉冲频率为6MHz时，一个机器周期为______2μs________。

2、AT89C51单片机的XTAL1和XTAL2引脚是___外接晶振或时钟__引脚。

3、定时器／计数器的工作方式3是指的将定时器/计数器T0 拆成两个独立的8 位计数器。

4、若由程序设定RS1、RS0=01，则工作寄存器R0～R7的直接地址为__08～0FH____。

5、写出完成相应功能的汇编指令：将立即数11H送到R2____MOVR2,#11H____、使ACC.2置位____SETBACC.2__、使累加器的最低2位清零___ANLA,#0FCH___。

6、A/D转换的作用是将__模拟____量转为数字量。

ADC0809是__8___位的A/D转换芯片。

7、8051的堆栈区一般开辟在用户RAM区的地址为30H～7FH。

8、所谓寻址，其实质就是__如何确定操作数的单元地址问题_。

9、若单片机振荡脉冲频率为12MHz时，一个机器周期为____1μs______。

10、定时器中断请求发生在__计数溢出的时候_____。

11、中断响应时间是指__从中断请求发生直到被响应去执行中断服务程序所需的时间____。

12、通过CPU对I/O状态的测试，只有I/O已准备好时才能进行I/O传送，这种传送方式称为____程序查询方式___。

13、在中断服务程序中现场保护和现场恢复期间，中断系统应处在__关中断__状态。

14、8051单片机的内部硬件结构包括了：中央处理器(CPU)、数据存储器(RAM)、程序存储器、和2 个16位定时/计数器以及并行I/O口、串行口、中断控制系统、时钟电路、位处理器等部件，这些部件通过内部总线相连接。

15、MCS-51的堆栈只可设置在 RAM的地址为30H～7FH，堆栈寄存器sp是8位寄存器。

16、MCS-51单片机的P0~P4口均是并行I/O 口，其中的P0口和P2口除了可以进行数据的输入、输出外，通常还用来构建系统的数据总线和地址总线，在P0~P4口中，P0 为真正的双相口，P1—P3为准双向口；P3口具有第二引脚功能。

51单片机复习题(含答案)

51单片机复习题(含答案)

一、填空题1、AT89S51单片机为8 位单片机，共有40 个引脚。

2、MCS-51系列单片机的典型芯片分别为8031 、8051 、8751 。

3、AT89S51访问片外存储器时，利用ALE 信号锁存来自P0口发出的低8位地址信号。

4、AT89S51的P3口为双功能口。

5、AT89S51内部提供 2 个可编程的16 位定时/计数器，定时器有4 种工作方式。

6、AT89S51有 2 级中断， 5 个中断源。

7、AT89S51的P2 口为高8位地址总线口。

8、设计一个以AT89C51单片机为核心的系统，如果不外扩程序存储器，使其内部4KB闪烁程序存储器有效，则其EA* 引脚应该接+5V9、单片机系统中使用的键盘分为独立式键盘和行列式键盘，其中行列式键盘的按键识别方法有扫描法和线反转法。

10、AT89S51内部数据存储器的地址范围是00H~7FH ，位地址空间的字节地址范围是20H~2FH ，对应的位地址范围是00H~7FH ，外部数据存储器的最大可扩展容量是64K 。

11、如果(A)=34H，(R7)=0ABH，执行XCH A, R7；结果(A)= 0ABH ，(R7)= 34H 。

12、在R7初值为00H的情况下，DJNZ R7，rel指令将循环执行256 次。

13、欲使P1口的低4位输出0，高4位不变，应执行一条ANL P1, #0F0H 命令。

14、若CPU使用的是寄存器第1组，R0~R7的地址范围是08H-0FH。

15、单片机进行串行通信时，晶振频率最好选择11.0592MHz16、当MCS-51执行MOVX A，@R1指令时，伴随着RD 控制信号有效。

17、若A中的内容为67H，那么，P标志位为 1 。

18、AT89S51唯一的一条16位数据传送指令为MOV DPTR，#data16 。

19、LJMP的跳转范围是64K，AJMP的跳转范围是2K B，SJMP的跳转范围是±128 B（或256B）。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(2) 数据接收
串行口作为并行输入口使用时，要有“并入串出” 的移位寄存器配合。
74HC165 S/L端为移位/置入端，当S/L=0时，从Q0～ Q7并行置入数据，当S/L=1时，允许从QH端移出数据。在 80C51串行控制寄存器SCON中的REN=1时，TXD端发出移位 时钟脉冲，从RXD端串行输入8位数据。当接收到第8位数 据D7后，置位中断标志RI，表示一帧数据接收完成。
KIN: MOV SCON,#00H;串行口方式0
CLR ES
;禁止串行中断
CLR P1.0 ;锁存并行输入数据
SETB P1.0 ;允许串行移位操作
SETB REN
;允许并启动接收（TXD发送移位脉冲）
JNB RI,$
;等待接收完毕
MOV 40H,SBUF ;存入K1～K8状态数据
RET
;
2、串行工作方式1
;读顺序编号
MOVC A,@A+DPTR ;读控制字
CLR P1.0
;关闭并行输出
MOV SBUF,A ;启动串行发送
JNB TI,$
;等待发送完毕
CLR TI
;清发送中断标志
SETB P1.0
;开启并行输出
LCALL DLY500ms ;调用延时0.5秒子程序(参阅例4-13)
INC R7
;指向下一控制字
5) RB8 —— 方式2和方式3中要接收的第9位数据。
6) TI —— 发送中断标志。
7) RI —— 接收中断标志。
3、电源控制寄存器PCON
PCON
D7 D6 D5 D4 D3
位名称
SMOD — — — GF1
D2 RB8 9AH 接收 第9位
D2 GF0
D1 TI 99H 发送 中断
D0 RI 98H 接收 中断
D1 D0 PD IDL
SMOD=1，串行口波特率加倍。PCON寄存器不能进行位寻址。
二、串行工作方式
80C51串行通信共有4种工作方式，由串行控制寄存器SCON中SM0 SM1决定。 1、串行工作方式0（同步移位寄存器工作方式）
以RXD（P3.0）端作为数据移位的输入/输出端， 以TXD（P3.1）端输出移位脉冲。 移位数据的发送和接收以8位为一帧，不设起始位和停止位，无论输入/输出， 均低位在前高位在后。 其帧格式为：
CJNE R7,#30,LP2 ;判循环操作完否?未完继续
SJMP LP1
;顺序编号0～29依次操作完毕,从0开始重新循环
TAB: DB 0FFH,7FH,3FH,1FH,0FH,07H,03H,01H,00H;从左向右依次暗灭,
每次减少一个,直至全灭; DB 80H,40H,20H,10H,08H,04H,02H,01H;从左向右依次点亮,每次亮一个
⑶ 波特率
方式0 波特率固定，为单片机晶振频率的十二分之一。
⑷ 应用举例
【例6-1】电路如图所示，试编制程序按下列顺序要求每隔 0.5秒循环操作。
1） 8个发光二极管全部点亮；
2） 从左向右依次暗灭，每次减少一个，直至全灭； 3） 从左向右依次点亮， 每次亮一个；
。4） 从右向左依次点亮， 每次亮一个；
DB 02H,04H,08H,10H,20H,40H,80H;从右向左依次点亮,每次亮一个 DB 0C0H,0E0H,0F0H,0F8H,0FCH,0FEH;从左向右依次点亮,
每次增加一个,直至全部点亮;
【例】电路如图所示，试 编制程序输入K1～K8状 态数据，并存入内RAM
40H。
解：编程如下：
5） 从左向右依次点亮， 每次增加一个， 直至全 部点亮；
6） 返回从2）不断循环
解：编程如下：
LIGHT:MOV SCON,#00H ;串行口方式0
CLR ES
;禁止串行中断
MOV DPTR,#TAB ;置发光二极管亮暗控制字表首址
LP1: MOV R7,#0
;置顺序编号0
LP2: MOV A,R7
§6-2 80C51串行口
80C51系列单片机有一个全双工的串行口，这个口既可以用 于网络通信，也可以实现串行异步通信，还可以作为同步移位寄存 器使用。
一、串行口特殊功能寄存器
1、串行数据缓冲器SBUF 在逻辑上只有一个，既表示发送寄存器，又表示接收寄存器，具有同一 个单元地址99H，用同一寄存器名SBUF。
方式1是一帧10位的异步串行通信方式，包括1个起始位，8个数据 位和一个停止位。
其帧格式为：
起始 D0 D1 D2 D3 D4 D5 D6 D7 停止
⑴ 数据发送 发送时只要将数据写入SBUF，在串行口由硬件自动加入起始位和停
止位，构成一个完整的帧格式。然后在移位脉冲的作用下，由TXD端串 行输出。一帧数据发送完毕，将SCON中的TI置1。 ⑵ 数据接收
接收时，在REN=1前提下，当采样到RXD从1向0跳变状态时，就认定 为已接收到起始位。随后在移位脉冲的控制下，将串行接收数据移入 SBUF中。一帧数据接收完毕，将SCON中的RI置1，表示可以从SBUF取走 接收到的一个字符。
• • • D0 D1 D2 D3 D4 D5 D6 D7 • • •
方式0可将串行输入输出数据转换成并行输入输出数据。
⑴ 数据发送 串行口作为并行输出口使用时，要有“串入并出”移位寄存
器配合。
在移位时钟脉冲（TXD）的控制下，数据从串行口RXD端逐位移 入74HC164 SA、SB端。当8位数据全部移出后，SCON寄存器的TI位被 自动置1。其后74HC164的内容即可并行输出。74HC164 CLR为清0端， 输出时CLR必须为1，否则74HC164 Q0～Q7输出为0。
在物理上有两个，一个是发送缓冲寄存器，另一个是接收缓冲寄存 器。 发送时，只需将发送数据输入SBUF，CPU将自动启动和完成串行数据的发 送； 接收时，CPU将自动把接收到的数据存入SBUF，用户只需从SBUF中读出接 收数据。
2、串行控制寄存器SCON
SCON
D7 D6
D5
D4
D3
位名称 SM0 SM1
SM2
REN
TB8
位地址 9FH 9EH
9DH
9CH 9BH
功能
工作方式 选择
多机通信 接收 发送
控制பைடு நூலகம்
允许 第9位
1) SM0 SM1 —— 串行口工作方式选择位。
2) SM2 —— 多机通信控制位。
3) REN —— 允许接收控制位。REN=1，允许接收。
4) TB8 —— 方式2和方式3中要发送的第9位数据。
