单片机通讯协议有哪些1. 串行通信协议串行通信协议是一种逐位传输数据的通信协议,常用于单片机与外部设备之间的通信。
以下是几种常见的串行通信协议:(1) 串行通信协议1该协议使用一条数据线和一条时钟线进行通信。
数据线上的数据根据时钟线上的时钟信号进行同步传输。
这种协议简单易用,适合短距离通信。
(2) 串行通信协议2该协议采用多条数据线和一条时钟线进行通信。
数据线上的数据同时传输,时钟信号用于同步数据。
这种协议具有较高的传输速率和抗干扰能力,适合长距离通信。
(3) 串行通信协议3该协议使用一条数据线和一条使能线进行通信。
数据线上的数据根据使能线上的使能信号进行传输。
这种协议适合于低速率的通信。
2. 并行通信协议并行通信协议是一种同时传输多个数据位的通信协议,常用于高速数据传输。
以下是几种常见的并行通信协议:(1) 并行通信协议1该协议使用多条数据线进行通信,每条数据线传输一个数据位。
并行通信协议1适用于要求高速率和并行传输的应用。
(2) 并行通信协议2该协议使用多条数据线传输多个数据位,并使用握手信号进行数据的同步。
并行通信协议2具有较高的传输速率和较低的传输延迟,适用于多媒体数据传输等应用。
(3) 并行通信协议3该协议使用多条数据线进行通信,并采用差分信号传输方式,提高了抗噪声和抗干扰能力。
并行通信协议3适用于长距离通信和高速数据传输。
3. 总线通信协议总线通信协议是一种多个设备共享同一条数据线进行通信的协议,常用于单片机与外围设备的通信。
以下是几种常见的总线通信协议:(1) 总线通信协议1该协议采用主从结构,主设备控制整个通信过程,从设备根据主设备的指令进行响应。
总线通信协议1具有简单可靠的特点,适用于小规模系统。
(2) 总线通信协议2该协议采用多主结构,多个主设备可以同时控制总线上的从设备。
总线通信协议2适用于大规模系统和多任务环境。
(3) 总线通信协议3该协议采用分布式结构,各个设备之间通过总线进行通信。
单片机双机串口通信在现代电子技术领域,单片机的应用无处不在。
而单片机之间的通信则是实现复杂系统功能的关键之一。
其中,双机串口通信是一种常见且重要的通信方式。
什么是单片机双机串口通信呢?简单来说,就是让两个单片机能够通过串口相互交换数据和信息。
想象一下,两个单片机就像是两个小伙伴,它们需要交流分享彼此的“想法”和“知识”,串口通信就是它们交流的“语言”。
串口通信,顾名思义,是通过串行的方式来传输数据。
这和我们日常生活中并行传输数据有所不同。
在并行传输中,多个数据位同时传输;而在串行传输中,数据一位一位地按顺序传送。
虽然串行传输速度相对较慢,但它所需的硬件连线简单,成本较低,对于单片机这种资源有限的设备来说,是一种非常实用的通信方式。
在进行单片机双机串口通信时,我们首先要了解串口通信的一些基本参数。
比如波特率,它决定了数据传输的速度。
就像两个人说话的快慢,如果波特率设置得不一致,那么双方就无法正常理解对方的意思,数据传输就会出错。
常见的波特率有 9600、115200 等。
还有数据位、停止位和校验位。
数据位决定了每次传输的数据长度,常见的有 8 位;停止位表示一个数据帧的结束,通常是 1 位或 2 位;校验位则用于检验数据传输的正确性,有奇校验、偶校验和无校验等方式。
为了实现双机串口通信,我们需要在两个单片机上分别进行编程。
编程的主要任务包括初始化串口、设置通信参数、发送数据和接收数据。
初始化串口时,我们要配置好相关的寄存器,使其工作在我们期望的模式下。
比如设置波特率发生器的数值,以确定合适的波特率。
发送数据相对来说比较简单。
我们将要发送的数据放入特定的寄存器中,然后启动发送操作,单片机就会自动将数据一位一位地通过串口发送出去。
接收数据则需要我们不断地检查接收标志位,以确定是否有新的数据到来。
当有新数据时,从接收寄存器中读取数据,并进行相应的处理。
在实际应用中,单片机双机串口通信有着广泛的用途。
比如在一个温度监测系统中,一个单片机负责采集温度数据,另一个单片机则负责将数据显示在屏幕上或者上传到网络。
单片机与pc机通信
单片机与PC机通信可以通过多种方式实现,常见的方法包括串口通信、USB通信和以太网通信。
1. 串口通信:串口是最常用的单片机与PC机通信方式之一。
单片机通常具有UART模块,可以通过串口与PC机进行
通信。
通过串口,可以实现数据的发送和接收。
单片机通
过串口发送数据时,需要将数据转换为串口通信所需的格
式(如ASCII码),PC机在接收到数据后,也需要进行相应的解析和处理。
2. USB通信:USB是一种更快的通信方式,可以直接连接单片机和PC机,通过USB接口实现数据的传输。
在这种
通信方式中,单片机需要支持USB接口,并通过USB协议与PC机进行通信。
一般情况下,需要在单片机上实现
USB设备的功能,以及相应的USB驱动程序。
3. 以太网通信:以太网是一种常用的网络通信方式,可以通过以太网接口实现单片机与PC机之间的通信。
单片机需要具备以太网接口,并通过以太网协议进行通信。
在这种通信方式中,单片机可以作为TCP/IP客户端或服务器来连接PC机和网络,实现数据的传输。
无论使用何种通信方式,都需要在单片机和PC机上实现相应的软件和驱动程序,进行数据的传输和处理。
具体的实现方法和细节,可以参考相关的开发文档和资料。
单片机与单片机之间的双向通信在现代电子技术领域,单片机扮演着至关重要的角色。
它们广泛应用于各种智能设备和控制系统中,从家用电器到工业自动化,从汽车电子到医疗设备,几乎无处不在。
而在很多复杂的应用场景中,常常需要多个单片机之间进行通信,以实现协同工作和数据共享。
其中,单片机与单片机之间的双向通信就是一种常见且关键的技术。
那么,什么是单片机之间的双向通信呢?简单来说,就是两个或多个单片机能够相互发送和接收数据。
想象一下,有两个单片机,就像是两个在对话的“小伙伴”,它们可以互相告诉对方自己的状态、采集到的数据或者发出控制指令,从而共同完成一个复杂的任务。
实现单片机之间双向通信的方式有多种,常见的包括串行通信和并行通信。
串行通信就像是单车道的公路,数据一位一位地按顺序传输。
它的优点是只需要少数几根线就能实现通信,节省了硬件资源,常见的串行通信方式有 UART(通用异步收发传输器)、SPI(串行外设接口)和 I2C(集成电路总线)等。
UART 是一种比较简单和常用的串行通信方式。
它不需要时钟信号,通过起始位、数据位、校验位和停止位来组成一帧数据进行传输。
在两个单片机之间使用 UART 通信时,需要分别设置好波特率、数据位长度、校验方式和停止位长度等参数,只有这些参数匹配,才能正确地收发数据。
SPI 则相对复杂一些,它需要四根线:时钟线(SCK)、主机输出从机输入线(MOSI)、主机输入从机输出线(MISO)和片选线(CS)。
SPI 通信速度较快,适合于高速数据传输的场景。
I2C 只需要两根线,即串行数据线(SDA)和串行时钟线(SCL),通过地址来区分不同的从设备,实现多设备通信。
并行通信则像是多车道的公路,可以同时传输多位数据。
它的传输速度快,但需要更多的引脚,硬件成本较高,并且在长距离传输时容易受到干扰。
在实际应用中,选择哪种通信方式取决于具体的需求。
如果对通信速度要求不高,而硬件资源有限,UART 或者I2C 可能是较好的选择;如果需要高速传输大量数据,SPI 或者并行通信可能更合适。
单片机中串行通信的三种类型在单片机的世界里,串行通信就像一条小小的高速公路,将各种数据在不同的部件之间传递。
它的基本任务就是让不同的设备能够互相“聊天”,共享信息。
想象一下,如果没有串行通信,单片机和外设之间就像被厚厚的墙隔开了,彼此难以沟通。
因此,了解串行通信的三种主要类型非常重要。
下面,我们就来聊聊这些串行通信的类型吧!1. 异步串行通信1.1 什么是异步串行通信?异步串行通信,顾名思义,就是在数据传输的时候,双方并不需要保持同步。
说白了,就是两头在做各自的事情,偶尔通过约定的信号来“打招呼”。
就像你和朋友在微信上聊天,不需要时时刻刻保持在线,偶尔发个消息就行了。
1.2 异步串行通信的工作原理在这种通信方式中,数据被拆分成一串串的字节,每个字节都会被加上一个起始位和一个停止位。
起始位告诉接收方:“嘿,数据来了!”而停止位则是“这条消息完了!”的信号。
这就像在你发短信时,在开始和结束的时候都留个标记,让对方知道你的信息什么时候开始和结束。
1.3 异步串行通信的应用这种通信方式应用非常广泛,比如我们常用的UART(通用异步收发传输器)就属于这个类别。
UART在我们的生活中几乎无处不在,从电脑的串口到一些简单的传感器都用得上它。
2. 同步串行通信2.1 什么是同步串行通信?同步串行通信和异步串行通信有点像“有组织的队伍”,双方在数据传输的过程中要保持同步。
就是说,你发数据的时候,对方也要准备好接收数据,这就像排队一样,大家都得按顺序来。
2.2 同步串行通信的工作原理在同步通信中,除了数据本身,还需要一个额外的时钟信号来确保数据的准确传输。
可以把时钟信号看作是“指挥棒”,它帮助双方协调一致地进行数据传输。
想象一下在舞台上表演的舞者,大家都得跟着同一个节拍才能跳得整齐划一。
2.3 同步串行通信的应用同步串行通信的速度通常比异步串行通信快,因为它减少了数据传输过程中的额外开销。
常见的同步串行通信协议包括SPI(串行外设接口)和I2C(集成电路间接口)。
单片机的双向通信工作原理
单片机的双向通信是指单片机与外部设备或其他单片机之间进行双向数据传输的过程。
其工作原理如下:
1. 初始化:首先,单片机需要设置通信口的工作模式和相应的参数。
这可以包括引脚的配置、波特率、数据位数、停止位数等。
2. 发送数据:当单片机需要发送数据时,首先将数据存储在发送缓冲区,然后根据通信口的工作模式,将数据按照一定的格式发送出去。
通常可以通过写入寄存器或者操作特定的寄存器位来触发数据发送。
3. 接收数据:在接收数据时,单片机将数据位从通信线上读取,并将其存储在接收缓冲区。
然后可以从接收缓冲区中读取数据,供单片机进行处理。
和发送数据一样,在某些情况下,需要特定的操作来触发接收过程。
4. 中断机制:为了提高单片机的处理能力和实时性,通常可以使用中断机制来处理双向通信。
通过中断,单片机可以在接收到数据或者完成数据发送等事件发生时,立即对其进行处理,而不需要等待。
总的来说,单片机的双向通信是通过配置通信口参数,将要发送的数据存储在发送缓冲区,然后按照特定的格式发送出去。
同时,在接收时,单片机会从通信口接收数据,并将其存储在
接收缓冲区。
通过中断机制,单片机可以实时地对数据进行处理,提高通信的实时性和可靠性。
单片机与单片机通信原理
单片机与单片机之间的通信原理是通过串行通信或并行通信进行的。
串行通信是指将数据按位顺序传输,而并行通信则是同时传输多个位。
在串行通信中,需要使用UART(通用异步收发器)进行通信。
UART将数据转换为适合传输的格式,并通过一个线路将数据发送到接收方。
在发送数据时,发送方将数据发送到UART
的发送缓冲区中,UART会按照设定的速率将数据按位发送。
接收方的UART会接收到发送方发送的数据,将其保存在接
收缓冲区中,然后应用程序可以从接收缓冲区中读取数据。
在并行通信中,通常使用I2C(双线串行总线)或SPI(串行
外围接口)进行通信。
I2C通信使用两根线路:数据线(SDA)和时钟线(SCL)。
发送方通过SDA线将数据发送给接收方,同时使用SCL线提供时钟信号。
接收方通过SCL线接收时钟
信号,并从SDA线上读取数据。
SPI通信需要至少四根线路:时钟线(SCK)、主设备输出(MOSI)、主设备输入(MISO)和片选线(SS)。
在SPI
通信中,主设备通过时钟线提供时钟信号,通过MOSI线发送数据给从设备,并通过MISO线接收从设备传输的数据。
片选线用于选择将要进行通信的从设备。
无论是串行通信还是并行通信,单片机之间的通信都需要事先约定好通信协议和参数设置,以确保数据的准确传输。
通信协
议可以包括数据格式、波特率等。
同时,通信的双方也需要进行数据的校验和错误处理,以防止数据传输中的错误或丢失。
单片机的双机串口通信原理单片机的双机串口通信原理是通过串口连接两个单片机,使它们能够进行数据的传输和通信。
串口是一种常见的通信方式,它使用两条信号线进行数据的传输:一条是串行数据线(TXD),用于发送数据;另一条是串行接收线(RXD),用于接收数据。
通过串口通信,两个单片机可以进行双向的数据传输,实现信息的互相交流和共享。
在双机串口通信中,一台单片机充当主机(Master),另一台单片机充当从机(Slave)。
主机负责发起通信请求并发送数据,从机负责接收并响应主机发送的数据。
通信过程中,主机和从机需要遵守相同的协议和通信规则,以确保数据的正确和可靠传输。
双机串口通信的主要步骤如下:1. 端口初始化:在双机串口通信开始之前,两台单片机的串口端口需要初始化。
主机和从机需要设置相同的波特率(Baud Rate),数据位数(Data Bits)、停止位数(Stop Bits)和校验方式(Parity Bit),确保两台单片机之间的通信能够正常进行。
2. 数据发送:主机将要发送的数据写入到串口发送寄存器中,然后通过串口发送线路将数据位一位一位地发送给从机。
主机发送完所有数据位后,等待从机的响应。
3. 数据接收:从机通过串口接收线路接收主机发送的数据位,然后将接收到的数据位存放在串口接收寄存器中,等待从机的处理。
4. 数据处理:从机接收到主机发送的数据后,根据通信协议和通信规则进行数据处理。
从机可能需要对数据进行校验、解析和执行相应的操作,然后将处理结果写入到串口发送寄存器中,以供主机进行相应的处理。
5. 响应发送:从机将处理结果写入到串口发送寄存器中,然后通过串口发送线路将数据位一位一位地发送给主机。
从机发送完所有数据位后,等待主机的进一步操作。
6. 数据接收:主机通过串口接收线路接收从机发送的数据位,然后将接收到的数据位存放在串口接收寄存器中,等待主机的处理。
7. 数据处理:主机接收到从机发送的数据后,根据通信协议和通信规则进行数据处理。

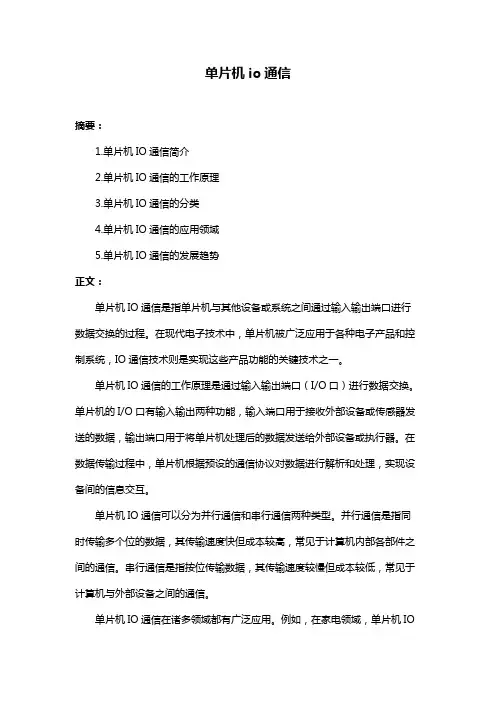

单片机io通信摘要:1.单片机IO通信简介2.单片机IO通信的工作原理3.单片机IO通信的分类4.单片机IO通信的应用领域5.单片机IO通信的发展趋势正文:单片机IO通信是指单片机与其他设备或系统之间通过输入输出端口进行数据交换的过程。
在现代电子技术中,单片机被广泛应用于各种电子产品和控制系统,IO通信技术则是实现这些产品功能的关键技术之一。
单片机IO通信的工作原理是通过输入输出端口(I/O口)进行数据交换。
单片机的I/O口有输入输出两种功能,输入端口用于接收外部设备或传感器发送的数据,输出端口用于将单片机处理后的数据发送给外部设备或执行器。
在数据传输过程中,单片机根据预设的通信协议对数据进行解析和处理,实现设备间的信息交互。
单片机IO通信可以分为并行通信和串行通信两种类型。
并行通信是指同时传输多个位的数据,其传输速度快但成本较高,常见于计算机内部各部件之间的通信。
串行通信是指按位传输数据,其传输速度较慢但成本较低,常见于计算机与外部设备之间的通信。
单片机IO通信在诸多领域都有广泛应用。
例如,在家电领域,单片机IO通信被用于实现遥控器与电视、空调等家电产品的互联互通;在工业自动化领域,单片机IO通信被用于实现传感器与控制器、执行器之间的数据交换,从而实现生产过程的智能化和自动化;在医疗领域,单片机IO通信被用于实现医疗设备与患者信息系统之间的数据传输,提高医疗服务质量。
随着微电子技术的不断发展,单片机性能逐渐提升,IO通信技术也将迎来新的发展趋势。
首先,通信速度将进一步提高,满足大数据传输的需求;其次,通信协议将趋于标准化和简化,降低系统设计和应用开发的难度;最后,物联网技术的普及将推动单片机IO通信技术在智能家居、智能交通、智能医疗等领域的广泛应用。
总之,单片机IO通信技术作为电子信息技术的重要组成部分,在现代社会中发挥着越来越重要的作用。
单片机双机通信接口应用在现代电子技术领域,单片机的应用越来越广泛。
单片机之间的通信成为实现复杂系统功能的关键环节之一。
双机通信接口的应用,为各种设备之间的数据交换和协同工作提供了有效的途径。
单片机,简单来说,就是在一块芯片上集成了微处理器、存储器、输入输出接口等功能部件的微型计算机。
它具有体积小、成本低、可靠性高、控制功能强等优点,被广泛应用于工业控制、智能仪表、家用电器、通信设备等众多领域。
双机通信,指的是两个单片机之间进行数据传输和信息交换。
实现双机通信的关键在于通信接口的选择和配置。
常见的双机通信接口方式有串行通信和并行通信。
串行通信是指数据一位一位地按顺序传输。
这种方式只需要少数几根数据线,就能在两个设备之间进行通信,因此硬件成本较低,连线简单。
串行通信又分为同步串行通信和异步串行通信。
异步串行通信相对简单,不需要时钟信号进行同步,通信双方按照约定的波特率和数据格式进行通信。
例如,常见的 UART(通用异步收发器)就是一种异步串行通信接口。
并行通信则是数据的各位同时进行传输。
它的传输速度快,但需要较多的数据线,硬件成本较高,连线也较为复杂。
在实际应用中,并行通信通常用于短距离、高速的数据传输。
在选择双机通信接口时,需要考虑多种因素,如通信距离、数据传输速率、系统复杂度、成本等。
如果通信距离较远,对传输速率要求不高,串行通信是一个较好的选择;如果需要高速传输大量数据,且通信距离较短,并行通信可能更为合适。
以两个基于 51 单片机的系统为例,来探讨一下双机通信的实现。
假设我们要实现一个温度监测系统,一个单片机负责采集温度数据,另一个单片机负责接收并处理这些数据,然后进行显示或控制。
对于串行通信,我们可以使用 UART 接口。
首先,需要对两个单片机的 UART 进行初始化设置,包括波特率、数据位、停止位、校验位等参数。
然后,发送方将温度数据按照约定的格式进行封装,并通过UART 发送出去;接收方则不断监测 UART 接收缓冲区,当有数据到达时,进行读取和解析。
单片机和单片机通信摘要:一、单片机通信的基本方式1.串口通信2.485通信3.CAN通信二、实现单片机与单片机之间通信的方法1.串口通信的实现2.RS232连接通信3.RS485连接通信三、适用于单片机通信的场景和距离1.短距离通信2.中距离通信3.长距离通信四、一个单片机与多个单片机通信的解决方案1.串口通信2.网络通信正文:随着科技的不断发展,单片机在各类工程应用中越发广泛。
在实际应用中,单片机之间的通信至关重要。
本文将详细介绍单片机通信的基本方式、实现方法以及适用于不同场景的通信方案。
一、单片机通信的基本方式1.串口通信:串口通信是最常用的单片机通信方式。
常用的串口通讯有三种,分别是TTL、RS232和RS485。
TTL通信电平编码为1时为5V,0时为0V;RS232电平编码为1时为负电压,0时为正电压。
2.485通信:485通信是一种串行通信方式,具有较高的传输速度,适用于远距离通信。
一般情况下,485通信的速度可以达到1200波特率。
3.CAN通信:CAN通信是一种多主控制器的串行通信协议,具有较高的抗干扰性和可靠性。
CAN通信的速度可以达到4800波特率,适用于较高要求的通信场景。
二、实现单片机与单片机之间通信的方法1.串口通信的实现:使用串行总线进行通信,交叉连接两个单片机的RXD 和TXD即可。
若采用Proteus仿真,可轻松实现两个单片机之间的串口通信。
2.RS232连接通信:通过RS232接口实现单片机之间的通信,适用于短距离通信。
通信距离可以达到几十米。
3.RS485连接通信:通过RS485接口实现单片机之间的通信,适用于长距离通信。
通信距离可以达到几百米甚至更远。
三、适用于单片机通信的场景和距离1.短距离通信:例如同一设备内的不同模块之间,或相邻设备之间的通信。
2.中距离通信:如同一建筑物内的设备之间,或相邻建筑物内的设备之间的通信。
3.长距离通信:如跨越城市、乡村等较远距离的设备之间的通信。
单片机双机通信原理双机通信是指通过单片机(Microcontroller,MCU)系统中的串行通信接口,在两个单片机之间进行数据传输和交换的过程。
其中一个单片机被定义为主机(Master),另一个被定义为从机(Slave)。
双机通信可以实现不同单片机之间的数据共享和协作,使得系统具备更高的可靠性、灵活性和性能。
在双机通信的原理中,主机负责发起通信和控制通信过程,从机负责接收主机发送的指令并执行相应的操作。
通信的过程一般包括以下几个步骤:1. 主机初始化:主机在通信开始前需要进行初始化设置,包括选择合适的通信波特率(Baud Rate),设置通信参数和接收/发送缓冲区等。
2. 建立连接:主机通过发送一个特定的请求信号来与从机建立通信连接。
请求信号可以是一个特定的命令码或者特定的数据帧。
3. 从机响应:从机接收到主机发送的请求信号后,通过发送一个响应信号来回复主机。
响应信号可以是一个应答码或者相应的数据帧。
4. 数据传输:一旦建立了连接并完成了响应过程,主机和从机可以开始进行数据传输。
主机通过发送数据帧给从机,从机则接收并处理这些数据。
5. 错误处理:在数据传输过程中,可能会发生数据错误或者通信错误。
主机和从机通过相应的机制(如校验和)来检测和处理这些错误,以保证通信的可靠性和准确性。
6. 断开连接:当数据传输完成后,主机和从机可以通过发送断开连接的信号来结束通信过程。
断开连接的信号可以是特定的命令码或者特定的数据帧。
总的来说,双机通信的原理是通过主机和从机之间的串行通信接口进行数据传输和交换。
通过建立连接、数据传输和断开连接等步骤,实现两个单片机之间的数据共享和协作。
这种通信方式广泛应用于各种嵌入式系统中,如智能家居系统、工业自动化系统等。
单片机间的串口通信连接方法单片机间的串口通信是一种常见的通信方式,它可以实现不同单片机之间的数据传输和控制。
下面是关于单片机间串口通信连接的十条方法及详细描述:1. 直连方式:通过两个单片机的串口引脚(TX和RX)直接相连,形成一个点对点连接。
其中一个单片机的TX引脚连接到另一个单片机的RX引脚,而另一个单片机的TX引脚连接到第一个单片机的RX引脚。
2. 串口转接板方式:使用串口转接板(如MAX232)将单片机的逻辑电平转换为标准的RS-232电平。
将串口转接板的TX、RX引脚与两个单片机的对应引脚相连。
3. TTL互连方式:如果两个单片机的串口电平都是TTL电平(0V和5V),可以直接将它们的TX和RX引脚相连。
4. 使用RS-485通信:将两个单片机的TX和RX引脚连接到RS-485芯片的A和B端,通过RS-485总线进行数据传输。
5. 使用RS-422通信:类似于RS-485,将两个单片机的TX和RX引脚连接到RS-422芯片的A和B端。
6. 使用I2C通信:将两个单片机的SDA和SCL引脚连接到I2C总线上,通过I2C协议进行通信。
7. 使用SPI通信:将两个单片机的MISO(Master In Slave Out)、MOSI(Master Out Slave In)、SCK(时钟)和SS(片选)引脚进行连接,通过SPI协议进行通信。
8. 使用CAN通信:将两个单片机的CAN_H(高电平)和CAN_L(低电平)引脚连接到CAN总线上,通过CAN协议进行通信。
9. 使用USB转串口方式:通过USB转串口模块将单片机的串口信号转换为USB信号,实现单片机间的USB通信。
10. 无线串口方式:使用无线模块(如蓝牙、Wi-Fi、RF模块等)将两个单片机的串口信号通过无线方式进行传输和通信。
单片机的通信协议一、概述单片机的通信协议是指单片机之间进行数据传输时所遵循的规则和标准。
通信协议的设计和实现是保证单片机之间可靠通信的关键。
二、常见通信协议1.串口通信协议串口通信协议是单片机之间最常见的通信方式。
串口通信协议包括硬件部分和软件部分两个方面。
硬件部分主要指串口接口电路,而软件部分主要指数据传输格式和控制流程。
2.I2C总线协议I2C总线协议是一种基于同步串行传输方式的短距离数据传输标准。
I2C总线协议可以实现多个器件在同一个总线上进行数据交换,具有简单、灵活、可扩展等优点。
3.SPI总线协议SPI总线协议是一种基于同步串行传输方式的短距离数据传输标准。
SPI总线协议可以实现多个器件在同一个总线上进行数据交换,具有高速、简单等优点。
三、设计通信协议的原则1.可靠性原则设计通信协议时必须考虑到数据传输过程中可能出现的各种异常情况,如数据丢失、数据错误等,要通过各种手段保证通信的可靠性。
2.实用性原则设计通信协议时必须考虑到实际应用场景,尽可能地简化通信协议的设计和实现,提高通信效率和可靠性。
3.兼容性原则设计通信协议时必须考虑到不同厂家、不同型号之间的兼容性问题,尽可能地遵循标准化的通信协议。
四、单片机通信协议的实现1.串口通信协议的实现串口通信协议的实现需要涉及到硬件和软件两个方面。
硬件方面需要设计串口接口电路,而软件方面需要编写相应的程序来控制串口接口电路进行数据传输。
2.I2C总线协议的实现I2C总线协议的实现需要涉及到硬件和软件两个方面。
硬件方面需要设计I2C接口电路,而软件方面需要编写相应的程序来控制I2C接口电路进行数据传输。
3.SPI总线协议的实现SPI总线协议的实现需要涉及到硬件和软件两个方面。
硬件方面需要设计SPI接口电路,而软件方面需要编写相应的程序来控制SPI接口电路进行数据传输。
五、总结单片机的通信协议是单片机之间进行数据传输的关键。
设计和实现通信协议需要考虑到可靠性、实用性和兼容性等多个方面,同时需要涉及到硬件和软件两个方面。
单片机的通信方式单片机通信是指单片机之间的数据传输方式,用于各种嵌入式应用。
通信方式有很多,常用的有串行通信方式和并行通信方式。
1. 串行通信串行通信方式是指在同一时刻只有一个数据位在传输的通信方式。
串行通信可以分为同步串行通信和异步串行通信。
异步串行通信通常用于短距离通信和低速通信,因为异步通信需要使用更多的数据位来描述数据,需要更长的时间来传输。
同步串行通信通常用于高速通信和长距离传输。
同步通信使用一个时钟信号来同步传输的数据,这样数据传输速度比异步通信快。
并行通信方式是指在同一时刻多个数据位同时传输的通信方式。
并行通信速度比串行通信速度快,但需要使用更多的线路。
并行通信通常用于高速通信和高速数据传输,如网络、计算机等系统。
3. I2C通信I2C通信是一种具有双向数据传输和同步时序的串行通信方式,常用于连接多个外设到单片机。
I2C通信采用两根线路和多个地址和设备来实现通信。
SPI通信是一种快速、高效、双向的串行通信方式。
SPI通信采用四根线路来实现通信,这些线路包括:时钟线、数据线、主从选择线和片选信号线。
SPI通信通常用于高速数据传输和控制数据的传输。
CAN通信是一种适用于工业控制和汽车控制等领域的串行通信协议。
CAN通信用于处理较大量的数据,通信速度较快,主要支持多个节点之间的独立通信。
CAN通信采用特定的通信协议来处理信息,保证通信正常。
CAN通信通常包括两个节点,即发送者和接收者。
总之,单片机通信是嵌入式系统中非常重要的功能,有多种不同的通信方式和协议,可以根据不同的应用场合和需求进行选择。
单片机双机之间的串行通信设计1.引言单片机双机之间的串行通信是指两个或多个单片机之间通过串口进行数据传输和通信的过程。
串行通信是一种逐位传输数据的方式,与并行通信相比,它占用的硬件资源更少,且传输距离较远。
本文将介绍单片机双机之间串行通信的设计过程,包括硬件设计和软件编程。
2.硬件设计串行通信需要使用到两个主要的硬件部件:串口芯片和通信线路。
串口芯片负责将要发送或接收的数据转换成串行数据流,并通过通信线路进行传输。
通信线路通常包括两根传输数据的线路(TX和RX)、地线和时钟线。
2.1串口芯片的选择常用的串口芯片有MAX232、MAX485、CH340等。
选择合适的芯片需要考虑通信距离、通信速率、系统的功耗等因素。
对于较短的通信距离和较低的通信速率,可以选择MAX232芯片;而对于长距离通信和较高的通信速率,可以选择MAX485芯片。
2.2通信线路设计通信线路的设计需要考虑信号的传输质量和抗干扰能力。
通常使用双绞线或者屏蔽线路来减小信号的串扰和干扰。
对于短距离通信,双绞线即可满足需求;而对于长距离通信,需要采用屏蔽线路来减小串扰和干扰。
3.软件设计串行通信的软件设计主要包括通信协议的制定和数据包的格式规定。
3.1通信协议的选择通信协议是指数据传输的一套规则和约定,它规定了数据的格式、传输顺序、误码校验等内容。
常用的通信协议有UART、RS232、SPI、I2C等。
UART是最常用的通信协议,它一般使用异步通信方式,并具有较高的通信速率和稳定性。
3.2数据包的格式规定数据包是一组有意义的数据的集合,它包括起始位、数据位、停止位和校验位等。
起始位用于标识一个数据包的开始,通常为逻辑低电平;数据位用于存储要传输的数据;停止位用于标识数据包的结束,通常为逻辑高电平;校验位用于检测数据传输过程中是否发生错误。
校验位可以是奇校验、偶校验、无校验等。
4.实验步骤4.1连接硬件根据硬件设计部分的要求,将串口芯片和通信线路连接到单片机上。
单片机双机串行实验报告实验报告:单片机双机串行通信实验一、实验目的本实验旨在通过单片机实现双机间的串行通信,包括数据的发送和接收,并利用这种通信方式完成一定的任务。
二、实验原理1.串行通信:串行通信是将数据一个个位发送或接收的方式。
数据通过一个线路逐位发送或接收,可以减少通信所需的线路数目。
2. UART串口通信:UART是通用异步收发传输器(Universal Asynchronous Receiver/Transmitter)的简称,是一种最常用的串口通信方式,通常用于单片机与计算机、单片机与单片机之间的通信。
3.串口模块:串口模块是负责将数据转变为串行传输的硬件模块,包括发送端和接收端。
通过设置波特率、数据位、校验位和停止位等参数,可以实现数据的可靠传输。
4.单片机串口通信:单片机内部集成了UART串口通信接口,只需要通过相应的寄存器配置,可以实现串口通信功能。
5.双机串行通信:双机串行通信是通过串口将两台单片机进行连接,一台单片机作为发送端,负责将数据发送出去;另一台单片机作为接收端,负责接收并处理发送的数据。
三、实验器材与软件1.实验器材:两台单片机、USB转TTL模块、杜邦线若干。
2. 实验软件:Keil C51集成开发环境。
四、实验内容与步骤1.配置发送端单片机(1)连接单片机和USB转TTL模块,将USB转TTL模块的TXD端连接到单片机的P3口,将GND端连接到单片机的地线。
(2)在Keil C51环境下创建新工程,编写发送端程序。
(3)配置串口通信的波特率、数据位、校验位和停止位,并打开串口发送中断。
(4)循环发送指定的数据。
2.配置接收端单片机(1)连接单片机和USB转TTL模块,将USB转TTL模块的RXD端连接到单片机的P3口,将GND端连接到单片机的地线。
(2)在Keil C51环境下创建新工程,编写接收端程序。
(3)配置串口通信的波特率、数据位、校验位和停止位,并打开串口接收中断。
pc机与单片机之间的通信方式及协议PC机和单片机之间的通信是嵌入式系统开发过程中的一个重要问题。
随着嵌入式技术的不断发展,越来越多的应用需要通过PC机和单片机之间的通信来实现数据交换、控制指令传输等功能。
本文将深入探讨PC机和单片机之间的通信,并介绍一些常用的通信方式和协议。
一、PC机和单片机之间的通信方式在PC机和单片机之间进行通信前,需要确定使用哪种通信方式。
根据通信距离、带宽、成本和可靠性等因素的不同,可以选择以下几种通信方式:1.串口通信串口通信是PC机和单片机之间最常用的通信方式之一。
它使用两根线(TX 和RX)进行数据传输,传输速率一般较低,但成本低廉,适用于较短距离的通信。
串口通信常用的协议包括UART(Universa1AsynchronousReceiver/TransmItter)>RS232和RS485等。
2.并口通信并口通信是另一种常见的PC机和单片机之间的通信方式。
它使用8根或16根线进行数据传输,传输速率较高,但成械校高,适用于较长距离的通信。
并口通信常用的协议包括GP1O(Genera1Purpose1nput∕Output)、1PT(1inePrintTermina1)和CentroniCS等。
B通信USB通信是一种高速、可靠和易于使用的通信方式,成本适中,适用于中短距离的通信。
USB通信可以提供高带宽和多路复用功能,并支持热插拔和自动配置。
在PC机和单片机之间进行USB通信时,需要使用USB转串□芯片或USB转并口芯片将USB信号转换为串口信号或并□信号。
4.网络通信网络通信是一种基于TCP/IP协议的通信方式,适用于远程通信和大规模数据传输。
在PC机和单片机之间进行网络通信时,需要使用以太网接口芯片或无线网络模块等设备来连接网络,并通过socket编程实现数据交换和控制指令传输。
二、PC机和单片机之间的通信协议为了保证PC机和单片机之间的通信稳定和正确,需要使用适当的通信协议。
51单片机双机通信原理引言:随着科技的不断发展,人们对通信技术的需求也越来越高。
单片机作为一种小型、低功耗、功能丰富的微处理器,被广泛应用于各个领域。
而双机通信则是单片机应用中的一个重要方面。
本文将以51单片机双机通信原理为主题,探讨其工作原理及应用。
一、概述单片机双机通信是指两个或多个单片机之间通过某种通信方式进行数据传输和交互的过程。
通过双机通信可以实现数据的共享、协作和控制,从而提高系统的可靠性和性能。
二、通信方式1. 串行通信串行通信是指单片机之间通过串行接口进行数据传输的方式。
其中,常用的串行通信协议有RS232、I2C和SPI等。
RS232是一种基于串行通信的标准协议,常用于计算机与外设的数据传输;I2C是一种双线制的串行通信协议,常用于短距离的设备间通信;SPI是一种高速的串行通信协议,常用于单片机与外围设备的通信。
2. 并行通信并行通信是指单片机之间通过并行接口进行数据传输的方式。
在并行通信中,数据同时通过多条线路传输,速度较快。
然而,并行通信所需的引脚较多,布线复杂,限制了其在实际应用中的使用。
三、通信过程单片机之间的通信过程可以分为初始化、数据传输和结束三个步骤。
1. 初始化在进行通信之前,需要对通信接口进行初始化设置。
包括设置通信协议、波特率、数据位数、停止位数等参数。
通过正确的初始化设置,可以保证通信的稳定性和可靠性。
2. 数据传输数据传输是单片机通信的核心过程。
在通信过程中,发送端将要发送的数据通过通信接口发送给接收端,接收端接收到数据后进行处理。
数据传输可以是单向的,也可以是双向的。
在双向通信中,发送端和接收端可以同时发送和接收数据。
3. 结束通信结束后,需要对通信接口进行相应的清理工作,包括关闭通信接口、释放资源等。
通过正确的结束操作,可以保证通信的完整性和稳定性。
四、应用实例单片机双机通信广泛应用于各个领域,如智能家居、工业自动化、车载系统等。
以下是一个智能家居系统的应用实例:智能家居系统中,通过单片机双机通信可以实现各种设备之间的数据共享和控制。
2013年7月30日修订单片机之间的通信,在老师的强烈要求下,我们决定整理我们所学过的东西,在这里所展现的并不一定很全面,只能是简单的入门级别,对于通信,一直以来都是方便,但实现起来困难。
硬件要求高,软件相对复杂点。
这里,我们通过介绍资料、介绍硬件、介绍接线、软件应用举例、注意事项等来收集和整理了单片机与单片机、pc机与单片机通信的简单应用,仅供单片机实验室设备使用。
资料(摘自校内教材)在通信领域内,有两种数据通信方式:并行通信和串行通信。
并行数据传输的特点:各数据位同时传输,传输速度快、效率高,多用在实时、快速的场合。
并行传输的数据宽度可以是1~128位,甚至更宽,但是有多少数据位就需要多少根数据线,因此传输的成本较高,且只适用于近距离(相距数米)的通讯。
串行通信是指使用一条数据线,将数据一位一位地依次传输,每一位数据占据一个固定的时间长度。
串行数据传输的特点:1)节省传输线,这是显而易见的。
尤其是在远程通信时,此特点尤为重要。
这也是串行通信的主要优点2)数据传送效率低。
与并行通信比,这也这是显而易见的。
这也是串行通信的主要缺点。
2、串行通讯制式根据信息的传送方向,串行通讯可以进一步分为单工、半双工和全双工三种。
信息只能单向传送为单工;信息能双向传送但不能同时双向传送称为半双工;信息能够同时双向传送则称为全双工。
1)单工(Simplex)方式:通信双方设备中发送器与接收器分工明确,只能在由发送器向接收器的单一固定方向上传送数据。
图1.2 单工方式2)半双式方式(half duplex):若使用同一根传输线既作接收又作发送,虽然数据可以在两个方向上传送,但通信双方不能同时收发数据,这样的传送方式就是半双工制。
图1.3半双工方式3)全双工方式(full duplex):当数据的发送和接收分流,分别由两根不同的传输线传送时,通信双方都能在同一时刻进行发送和接收操作,这样的传送方式就是全双工制。
图1.4全双工方式3、串行数据传输的分类而按照串行数据的时钟控制方式,串行通信又可分为同步通信和异步通信两种。
异步通信:接收器和发送器有各自的时钟;同步通信:发送器和接收器由同一个时钟源控制。
同步通信---Synchronous Communication同步通信是一种连续串行传送数据的通信方式,一次通信只传送一帧信息。
同步通信的缺点是要求发送时钟和接收时钟保持严格的同步。
数据数据数据……数据 CRC同步字符图1.5 同步通信的字符帧格式异步通信---Asynchronous Communication异步通信中,在异步通行中有两个比较重要的指标:字符帧格式和波特率。
数据通常以字符或者字节为单位组成字符帧传送。
字符帧由发送端逐帧发送,每一帧数据均是低位在前,高位在后,通过传输线被接收设备逐帧接收。
发送端和接收端可以由各自的时钟来控制数据的发送和接收,这两个时钟源彼此独立,互不同步。
在异步通信中,接受端是依靠字符帧格式来判断发送端是何时开始发送,何时结束发送的。
字符帧格式是异步通信的一个重要指标。
1) 字符帧(Character Frame)字符帧也叫数据帧,由起始位、数据位、奇偶校验位和停止位等4部分组成,如图1.6所示。
(a)无空闲位字符帧(b) 有空闲位字符帧图1.6 异步通信的字符帧格式(1) 起始位:位于字符帧开头,只占一位,为逻辑0,低电平,用于向接收设备表示发送端开始发送一帧信息。
(2) 数据位:紧跟起始位之后,用户根据情况可取5位、6位、7位或8位,低位在前,高位在后。
(3) 奇偶校验位:位于数据位之后,仅占一位,用来表征串行通信中采用奇校验还是偶校验,由用户决定。
(4) 停止位:位于字符帧最后,为逻辑1,高电平。
通常可取1位、1.5位、或2位,用于向接收端表示一帧字符信息已经发送完,也为下一帧发送做准备。
在串行通信中,两相邻字符帧之间可以没有空闲位,也可以有若干空闲位,这由用户来决定。
图1.6(b)表示有3个空闲位的字符帧格式。
2)波特率(baud rate)异步通信的另一个重要指标为波特率。
波特率为每秒钟传送二进制数码的位数,也叫比特数,单位b/s,即位/秒。
波特率用于表征数据传输的速度,波特率越高数据传输速度越快。
但波特率和字符的实际传输速率不同,字符的实际传输速率是每秒内所传字符帧的帧数,和字符帧格式有关。
通常,异步通信的波特率为50~9600b/s。
4、ATmega16单片机的串行口及相关寄存器ATmega16单片机的串行口结构主要三个部分:时钟发生器,发送器和接收器。
1)数据缓冲器UDRUDR数据缓冲器的格式图如图1.7所示:图1.7 UDR数据缓冲器的格式图ATmega16单片机USART 发送数据缓冲寄存器和USART 接收数据缓冲寄存器共享相同的I/O 地址,称为USART 数据寄存器或UDR。
将数据写入UDR 时实际操作的是发送数据缓冲寄存器(TXB),读UDR 时实际返回的是接收数据缓冲寄存器(RXB) 的内容。
只有当UCSRA寄存器的UDRE标志置位后才可以对发送缓冲器进行写操作。
如果UDRE没有置位,那么写入UDR 的数据会被USART 发送器忽略。
当数据写入发送缓冲器后,若移位寄存器为空,发送器将把数据加载到发送移位寄存器。
然后数据串行地从TxD 引脚输出。
2)控制状态寄存器UCSRA、UCSRB、UCSRC(1)控制状态寄存器UCSRA格式图如图1.8所示:图1.8控制状态寄存器UCSRA格式图RXC: USART 接收结束接收缓冲器中有未读出的数据时RXC 置位,否则清零。
接收器禁止时,接收缓冲器被刷新,导致RXC 清零。
RXC 标志可用来产生接收结束中断(见对RXCIE 位描述)。
TXC: USART 发送结束发送移位缓冲器中的数据被送出,且当发送缓冲器 (UDR) 为空时TXC 置位。
执行发送结束中断时TXC 标志自动清零,也可以通过写1 进行清除操作。
TXC 标志可用来产生发送结束中断( 见对TXCIE 位的描述)。
UDRE: USART 数据寄存器空UDRE标志指出发送缓冲器(UDR)是否准备好接收新数据。
UDRE为1说明缓冲器为空,已准备好进行数据接收。
UDRE标志可用来产生数据寄存器空中断(见对UDRIE位的描述)。
复位后UDRE 置位,表明发送器已经就绪。
FE: 帧错误如果接收缓冲器接收到的下一个字符有帧错误,即接收缓冲器中的下一个字符的第一个停止位为0,那么FE 置位。
这一位一直有效直到接收缓冲器(UDR) 被读取。
当接收到的停止位为1 时, FE 标志为0。
对UCSRA 进行写入时,这一位要写0。
DOR: 数据溢出数据溢出时DOR 置位。
当接收缓冲器满( 包含了两个数据),接收移位寄存器又有数据,若此时检测到一个新的起始位,数据溢出就产生了。
这一位一直有效直到接收缓冲器(UDR) 被读取。
对UCSRA 进行写入时,这一位要写0。
PE: 奇偶校验错误当奇偶校验使能(UPM1 = 1),且接收缓冲器中所接收到的下一个字符有奇偶校验错误时UPE 置位。
这一位一直有效直到接收缓冲器 (UDR) 被读取。
对UCSRA 进行写入时,这一位要写0。
U2X: 倍速发送这一位仅对异步操作有影响。
使用同步操作时将此位清零。
此位置1 可将波特率分频因子从16 降到8,从而有效的将异步通信模式的传输速率加倍。
MPCM: 多处理器通信模式设置此位将启动多处理器通信模式。
MPCM 置位后, USART 接收器接收到的那些不包含地址信息的输入帧都将被忽略。
发送器不受MPCM设置的影响。
(2)控制状态寄存器UCSRB格式图如图1.9所示:图1.9控制状态寄存器UCSRB格式图RXCIE: 接收结束中断使能置位后使能RXC 中断。
当RXCIE 为1,全局中断标志位SREG 置位, UCSRA 寄存器的RXC 亦为1 时可以产生USART 接收结束中断。
TXCIE: 发送结束中断使能置位后使能TXC 中断。
当TXCIE 为1,全局中断标志位SREG 置位,UCSRA 寄存器的TXC 亦为1 时可以产生USART 发送结束中断。
UDRIE: USART 数据寄存器空中断使能置位后使能UDRE 中断。
当UDRIE 为1,全局中断标志位SREG 置位,UCSRA 寄存器的UDRE 亦为1 时可以产生USART 数据寄存器空中断。
RXEN: 接收使能置位后将启动USART 接收器。
RxD 引脚的通用端口功能被USART 功能所取代。
禁止接收器将刷新接收缓冲器,并使 FE、DOR 及PE 标志无效。
TXEN: 发送使能置位后将启动将启动USART 发送器。
TxD 引脚的通用端口功能被USART 功能所取代。
TXEN 清零后,只有等到所有的数据发送完成后发送器才能够真正禁止,即发送移位寄存器与发送缓冲寄存器中没有要传送的数据。
发送器禁止后,TxD引脚恢复其通用I/O功能。
UCSZ2: 字符长度UCSZ2与UCSRC寄存器的UCSZ1:0结合在一起可以设置数据帧所包含的数据位数(字符长度)。
RXB8: 接收数据位8对9 位串行帧进行操作时,RXB8 是第9 个数据位。
读取UDR 包含的低位数据之前首先要读取RXB8。
TXB8: 发送数据位8对9 位串行帧进行操作时,TXB8 是第9 个数据位。
写UDR 之前首先要对它进行写操作。
(3)控制状态寄存器UCSRC格式图如图1.10所示:图1.10 控制状态寄存器UCSRC格式图在ATmega16单片机中,UCSRC寄存器与UBRRH寄存器共用相同的I/O地址。
对控制寄存器UCSRC的各位介绍如下:URSEL: 寄存器选择通过该位选择访问UCSRC 寄存器或UBRRH 寄存器。
当读UCSRC 时,该位为1 ;当写UCSRC 时,URSEL为1。
UMSEL: USART 模式选择当UMSEL位为0时,串行口工作于异步操作模式;当UMSEL位为1时,串行口工作于同步操作模式。
UPM1:0: 奇偶校验模式这两位设置奇偶校验的模式并使能奇偶校验。
如果使能了奇偶校验,那么在发送数据,发送器都会自动产生并发送奇偶校验位。
对每一个接收到的数据,接收器都会产生一奇偶值,并与UPM0 所设置的值进行比较。
如果不匹配,那么就将UCSRA 中的PE 置位。
ATmgega16单片机串行口工作时,UPM1:0的设置如表1.1所示:表1.1 UPM设置USBS: 停止位选择通过这一位可以设置停止位的位数。
接收器忽略这一位的设置。
当USBS位为0时,停止位位数为 1;当USBS位为1时,停止位位数为 2。
UCSZ1:0: 字符长度UCSZ1:0与UCSRB寄存器的 UCSZ2结合在一起可以设置数据帧包含的数据位数(字符长度)。
