平面镜的作图方法

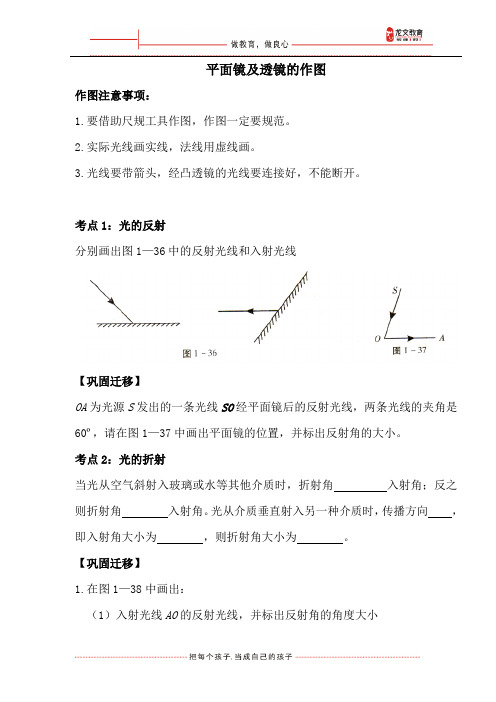

平面镜及透镜的作图作图注意事项：1.要借助尺规工具作图，作图一定要规范。

2.实际光线画实线，法线用虚线画。

3.光线要带箭头，经凸透镜的光线要连接好，不能断开。

考点1：光的反射分别画出图1—36中的反射光线和入射光线【巩固迁移】OA为光源S发出的一条光线SO经平面镜后的反射光线，两条光线的夹角是60º，请在图1—37中画出平面镜的位置，并标出反射角的大小。

考点2：光的折射当光从空气斜射入玻璃或水等其他介质时，折射角入射角；反之则折射角入射角。

光从介质垂直射入另一种介质时，传播方向，即入射角大小为，则折射角大小为。

【巩固迁移】1.在图1—38中画出：（1）入射光线AO的反射光线，并标出反射角的角度大小（2）大致饿折射光线2.如图1—39，一束光射向左右表面平行的玻璃砖，画出光从玻璃砖左表面射出的光线，并标出该光线与法线的夹角。

考点3：平面镜成像如图1—40是平面镜成像的光路图，S´是S在平面镜中所成的像，由图可知由点S发出的光线经镜面反射后，所有反射光线的反向延长线都会。

平面镜成像遵守光的规律。

我么知道，平面镜的成像特点是像与物到镜面的距离，像与物的大小；平面镜所成的像不能呈现在光屏上，所以这个像是（选填“实”或“虚”）像【巩固迁移】分别画出图1—41中三角形ABC和箭头AB在平面镜所成的像考点4：透镜对光线的作用完成以下图1—42中的光路图。

由此可以得到三条特殊光线的折射规律：平行，过焦，过心。

透镜对光线的作用可以归纳为三种情况：“平行过焦、过焦平行、过心不变”【巩固迁移】1.完成图中1—43的光路图2.如图1—44所示，SA、SB是光源S发出的两条光线。

其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的出射光线。

考点5：凸透镜成像规律用作图方法画出物体经凸透镜所成的像（1）物体在两倍焦距以外，成（选填“倒”或“正”）立、（选填“放大”或“缩小”）的（选填“虚”或“实”）像；（2）物体在焦距与两倍焦距之间，成（选填“倒”或“正”）立、（选填“放大”或“缩小”）的（选填“虚”或“实”）像；（3）物体在一倍焦距以内，成（选填“倒”或“正”）立、（选填“放大”或“缩小”）的（选填“虚”或“实”）像；【基础型】1.请在图1—48中，完成光路图，并标出入射角的读数2.一束光线进入三棱镜的情况如图1—49，请作出这束光线进入三棱镜前的大致径迹和离开三棱镜后的径迹，要求标出法线。
