电工电子复习题

电工电子复习试题及答案一填空题1、已知图中U 1＝2V ，U 2＝-8V ，则U AB ＝-10V 。

2、电路及已知如图所示，电路中的电流I= 1 A ，电压U= 20 V 。

3、直流电路如图所示，R 1所消耗的功率为2W ，则R 2的阻值应为2 Ω。

4、我国工业交流电采用的标准频率是50 Hz 。

5、在直流电路中，电感可以看作短路，电容可以看作断路。

6、某三相对称电源作Y 形联接后对外供电，若电源线电压为380伏，则相电压为220 伏。

7、已知电流A )20314sin(230 A,)30314sin(22021?-=?+=ti t i 。

则电流i1的相位超前电流i2的相位。

8、表征正弦交流电振荡幅度的量是它的最大值；表征正弦交流电随时间变化快慢程度的量是角频率；表征正弦交流电起始位置时的量称为它的初相。

9、在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为50Ω，该电路为容性电路。

电路中吸收的有功功率为750W ，吸收的无功功率为1000VAR 。

10、已知负载的电压与电流相量为200=U∠120°V ，20=I ∠30°A 。

则负载的复阻抗等于10 Ω，是电感性质的复阻抗。

11、三相异步电动机主要由定子和转子两大部分组成。

电机的铁心是由相互绝缘的硅钢片叠压制成。

电动机的定子绕组可以联接成三角形或星型两种方式。

12、异步电动机的旋转磁场方向与通入定子绕组中三相电流的相序有关。

异步电动机的转动方向与旋转磁场的方向相同。

旋转磁场的转速决定于旋转磁场的磁极对数和电源频率。

13、NPN 型三极管工作在放大区时，电位最高是集电极，电位最低的是发射极。

14、二极管最重要的特性是单向导电性。

15、时序逻辑电路主要包含计数器和寄存器两大类型，其原理电路由触发器和门电路构成。

16、放大电路应遵循的基本原则是：发射结正偏；集电结反偏。

一个NPN 三极管发射结和集电结都处于正偏，则此三极管处于饱和状态；其发射结和集电结都处于反偏时，此三极管处于截止状态17、如图所示的逻辑符号是或门电路。

《电工与电子技术》课程复习题一一、单项选择题：在下列各题中，将唯一正确的答案代码填入对应表各中内。

(本大题共20个小题，每小题1分，共20分)1.在线性电路中,多个激励源共同作用时在任一支路中产生的响应，等于各激励源单独作用时在该支路所产生响应的代数和称为（ ）。

( ) .A 。

叠加原理 B. 戴维南定理 C 。

欧姆定律 D 。

基尔霍夫定律2。

以独立节点电压为电路的独立变量，列出KCL 方程，求解电路的方法叫( ） 。

A 。

网孔电压法 B. 节点电压法 C 。

支路电流法 D 。

回路电流法3. 同一电路中的几个正弦量画在同一相量图上的前提条件为（ ） 。

A 。

初相位相同 B. 相位差相同 C 。

频率相同 D 。

大小相等4. 在纯电容交流电路中，以下关系式正确的是（ )。

A. i u X C C -=B.••-=IU X C C C.iU X C C -= D 。

C C X I j U ••-=5.电阻元件的无功功率为（ ）。

A. 0 B 。

1W C. 1War D 。

- 1War6. 电流、电压的参考方向是可以任意选择的。

电流、电压的参考方向一致时，称为（ ）参考方向.A. 非关联 B 。

关联 C. 一致 D 。

相同7。

变压器是根据（ )原理制成的一种静止电器。

A 。

欧姆定律 B.交流电 C.电磁感应 D 。

克希荷夫定律8. 三相异步电动机由定子、( ）和空气隙组成。

A. 定子绕组B。

定子铁心 C. 转子绕组 D. 转子9。

在三相四线制电路中,对称三相电路的中线电流为（）。

A. 0B. 1AC. —1AD. 不确定10.电动机的起动方式有( ）和降压起动。

A。

间接B。

直接C。

变换D。

自耦变压器11。

PN结加正向电压时,空间电荷区将（) 。

A. 变窄B。

基本不变 C. 变宽 D.不确定12。

稳压管的稳压区是其工作在( ) .A. 正向导通B。

反向击穿C。

反向截止D。

总复习练习题一、填空题1.电路一般由、和三部分组成。

2.电路的一种功能是，另一种作用是。

3.负载上的电压、电流方向为方向；电源上的电压电流方向为方向。

4.电路分析时可任意选定电流、电压的方向，称为方向。

5.分析电路时为方便起见，把电流的参考方向规定为由电压参考极性的正极指向负极，称为参考方向。

6.习惯上把运动的方向规定为电流的方向。

7.电压的实际方向规定为指向，电动势的实际方向规定为由指向。

8.如果一个元件两端电压的参考方向与其电流的参考方向一致，则称其为参考方向，反之，如果电压与电流参考方向不一致，则为参考方向。

9.在直流电路中电流和电压的和都不随时间变化。

10.若电流的和都随时间变化，称其为交变电流。

11.测量直流电流的直流电流表应联在电路当中，表的“”端接电流的流入端，表的“”端接电流的流出端。

12.电压表测量电压应接在待测元件两端；电流表测量电流应接在待测支路中。

13.欧姆定律一般可分为的欧姆定律和欧姆定律。

导体电阻的单位是，简称，用符号表示。

14.定律体现了单一元器件上电压、电流的约束关系；定律表明了电路中结点上各电流应遵循的规律；定律表明了回路上各电压应遵循的规律。

15.1度电就是1千瓦的功率做功1小时所消耗的电量，所以它的单位又叫。

16.计算电位时，必须选定电路中某一点作为，通常把它设定为零。

17.电位是一个。

它与参考点的选择有关；而电压是一个，在电路中某两点之间的电压是一定的，它与参考点的选择无关。

18.已知R1=100Ω，R2=50Ω，R3=200Ω，若R1、R2、R3组成串联电路，电路中的电流为0.5A，则总电阻R= Ω，总电压U= V 。

19.已知电路如图所示，若伏特表V1和V2的读数都是5V，则伏特表V的读数为V。

20.已知电路如图所示，则电路中的电流I = A，电压U = V。

21.已知电路如图所示，则电路中的电流I = A，电压U = V。

22. 已知电路如图所示，则U = V 。

电工电子技术课程期末复习例题1．如图所示电路中，电压 Uab 的数值是（）。

[单选题] *5V10V(正确答案)15V2．如图所示电路中，电流 I 为（）。

[单选题] *-3A5A(正确答案)2A3.如图所示电路中，两端电压 U 与电路中各参数的相互关系可表示为（）。

[单选题] *3A．A(正确答案)B．BC．C4.如图所示电路为三个二端网络，其中（）可以相互等效变换。

[单选题] *ABBCAC(正确答案)5.如图所示电路中，电流 I1、I2 分别为（）。

[单选题] *A.2 A，2 A(正确答案)B.4 A，2 AC.1A, 2A6.如图所示电路中，a 点电位 Va 为（）。

[单选题] *7V(正确答案)8V9V1-2 正弦交流电路 1.通常所说的交流电压 220 V 是指它的（）。

[单选题] *有效值(正确答案)平均值最大值2.已知电路中某元件的电压 u 和电流 i 分别为则该元件的性质是（）。

[单选题] *电感电容(正确答案)电阻3.如图所示是某电路中某一支路的电压 u 和电流 i 的波形，可以判断该支路是（）。

[单选题] *电阻电容串联电路电阻电感串联电路(正确答案)纯电感电路4.在 RLC 串联电路中，如果将串联电容值调大，则（） [单选题] *A.电路的感性增强(正确答案)B.电路的容性增强C.电路的性质不变5.电容元件电压的相量表示形式为（）。

[单选题] *Xcic-jXcic(正确答案)jXcic6.三相交流电路中，三相对称负载为 Y 形连接，三个线电流均为 4 A，则中线电流为（）。

[单选题] *A.4 AB.12 AC.0(正确答案)1.如图所示变压器，已知初级匝，，而从次级看入的电阻 R i 是72 Ω，则变压器副方绕组 N2 为（）。

[单选题] *A.200 匝B.300 匝C.100 匝(正确答案)变压器初级绕组的输入功率（）次级绕组的输出功率。

[单选题] *A．小于B．等于C．大于(正确答案)5.异步电动机的定子铁心采用（）叠成。

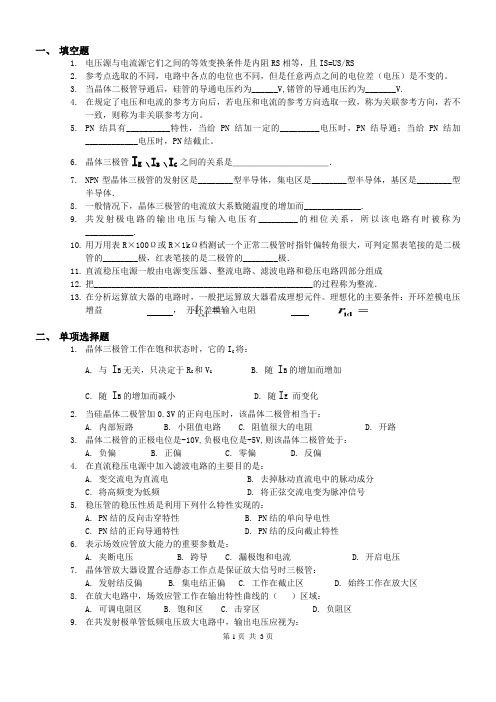

电工电子技术复习资料一、填空练习题1、正弦电压和电流统称为正弦量,正弦量的特征分别用幅值、角频率和初相位来表示。

2、晶体三极管是由_三_个电极、__两—个PN结组成的，按结构不同可分为—NPN ________ 型和PNP 型两大类。

3、理想电压源具有两个基本特征，其一是它的端电压—为定值_U_或为一定的时间函数u(t)=f(t) 与流过的电流无关.4、理想运放工作在线性区，具有两个重要特点①、理想运放同相输入端和反相输入端电位近似相等，即U- = U+称为虚短②、理想运放同相输入端和反相输入端的输入电流等于零，即I- = 1+ = 0称为虚断。

5、鼠笼型三相异步电动机的起动方法有直接起动和降压起动两种。

丫/ △换接起动属于降压起动。

所谓丫/ △换接起动就是把正常工作时作三角形联接的定子绕组，在起动时接成星形，待转速上升到接近额定转速时，再换接成三角形。

6正弦电压和电流统称为正弦量,正弦量的特征分别用幅值、角频率和初相位来表示。

7、逻辑函数F= A® B,它的与或表达式为F=7、三相交流发电机产生的三相对称电动势，相序A-B-C-A，已知A相电动势为eA=Emsin(^ t+120 °),贝卩eB= Emsin 31 , eC= Emsin( 31-120 °) .8、我国工频电网供电的周期T是20 ms, 频率f是50 HZ，角频率3是314 rad/s 。

9、点接触型二极管PN结面积较小，允许通过的电流小，但它的等效结电容小，适用于 __________ 和__________ 工作。

面接触型二极管PN结面积大，允许通过的电流大,但相应等效结电容也大，一般用于_________ 。

10、分析异或门逻辑关系，当两个输入端相同时输出为“ 0 ”，当两个输入端不同时输出为 _________________ 。

11、逻辑函数F = A B + A B 表示的逻辑关系为同或。

一．判断正误：1、电路分析中描述的电路都是实际中的应用电路。

（错）2、电源内部的电流方向总是由电源负极流向电源正极。

（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。

（对）4、电压表和功率表都是串接在待测电路中。

（错）5、实际电压源和电流源的内阻为零时，即为理想电压源和电流源。

（错）6、正弦量可以用相量表示，因此可以说，相量等于正弦量。

（错）7、中线的作用就是使不对称Y接三相负载的端电压保持对称。

（对）8、电动机的额定功率指的是电动机轴上输出的机械功率。

（对）9、无论在任何情况下，三极管都具有电流放大能力。

（错）10组合逻辑电路的输出只取决于输入信号的现态。

（对）二、单项选择：1．变压器降压使用时，能输出较大的____b_____。

A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。

A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。

A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。

A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。

A ．频率失真 B 、相位失真 C 、波形过零时出现的失真 D 、幅度失真7．稳压管的动态电阻（ b ）稳压性能越好。

A 、越大B 、越小C 、较合适D 、不一定 8．运算放大器电路如图所示，该电路中反馈类型为 ( )。

a(A) 串联电压负反馈 (B) 串联电流负反馈 (C) 并联电压负反馈 (D) 并联电流负反馈－＋∞+u Ou i9．双稳态触发器的输出状态有（ b ）A 、一个稳态、一个暂态B 、两个稳态，1态或0态C 、只有一个稳态D 、没有稳态10．和逻辑式AB 表示不同逻辑关系的逻辑式是（B ）。

第一章直流电路1.电路的基本组成有电源、负载、中间环节三个部分。

2.20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。

3.某点的电位就是该点到参考点的电压。

4.任意两点间的电压就是这两点的电位差。

5.电气设备工作时高于额定电压称为过载。

6.电气设备工作时低于额定电压称为负载。

7.电气设备工作时等于额定电压称为满载。

8.通常所说负载的增加是指负载的电阻增加。

9.叠加原理只适用于线性电路，而不适用于非线性电路。

10．如图所示电路中，当电阻Ｒ2增加时，电流Ｉ将__A___。

(A) 增加(B) 减小(C) 不变11．二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是____A____。

(A) 25Ｗ白炽灯的灯丝电阻较大(B) 100Ｗ白炽灯的灯丝电阻较大(C) 25Ｗ白炽灯的灯丝电阻较小12．图示电路中,A点电位为______V。

13．图示电路中C点的电位为______V。

14．图示电路中A点的电位为______V。

15．图示电路中A点的电位为______V。

16．图示电路中A点的电位为______V。

17.在图示电路中，已知：I1=3A，I2=2A，I3=-5A；则I5=______A。

18.如图所示,一个电源的电动势Ｅ1＝110V，内阻R1＝10Ω, 另一个电动势Ｅ2＝110V，内阻R2＝5Ω，负载两端电压表读数为90V，求：⑴电流Ｉ1，Ｉ2。

⑵负载电阻Ｒ3。

（设电压表内阻为无穷大）解:⑴求电流Ｉ1和Ｉ2：Ｉ1=(Ｅ1-90)/R1=2A , Ｉ2=(Ｅ2-90)/R2=4A⑵负载电阻Ｒ3=90/(Ｉ1+Ｉ2)=15Ω 。

19.求如图所示电路中的电流I3。

（建议用电压源与电流源等效变换的方法）解：将电流源化成电压源，然后合并电压源，再将电压源化成电流源，由分流公式计算。

4.2635326321323=⨯=⨯+=I （A ） 教材1.25已知电路如题1.25图所示。

电工电子复习题直流电路1、电路有 短路、断路、通路 三种状态。

2、电压与电流的参考方向一致称 关联 参考方向。

在关联参考方向下，P=UI>0，元件 吸收 功率；P=UI<0，元件 发出 功率。

3、叠加定理适用于 线性 电路，可以叠加的参数是 电流、电压 ，不能叠加的参数是 功率 。

使用叠加定理时，不作用的电压源应视作 短路 ，不作用的电流源视作 开路 。

交流电路)sin(ψω+=t I i m Tf ππω22== 1、正弦交流电的三要素是 幅值、频率、相位 。

2、已知交流电流i=10sin(314t+700)A,则其幅值为 10 ，有效值为 50HZ ，相位为 070t 314+ ，初相为 070 ，相量表示为3、)sin( ),sin(i m u m t I i t U u ϕωϕω+=+=，,0>-i u ϕϕ表示电压u 超前 电流i ；0<-i u ϕϕ表示电压u 滞后 电流i ；,0=-i u ϕϕ表示电压u 与电流i 同相 ；,900=-i u ϕϕ表示电压u 与电流i 正交 ；,1800=-i u ϕϕ表示电压u 与电流i 反相 。

4、RLC 串联电路中，C L X X >说明电路呈 感性 ；C L X X <说明电路呈 容性 ；C L X X =说明电路呈 阻性 。

5、交流电路的功率因数是 ϕcos ，提高功率因素的意义 提高设备的利用率；降低线路损耗和电压损失 。

、6、三相交流电源的特点 大小相等、频率相同、相位互差120度 ；三相电压的总和为0。

7、三相电源Y ，线电压的相位比相电压的相位 超前30度 。

三相电源△连接相电压线电压的大小关系： 相等 ，线电压的相位与相电压的相位 相同 。

9、三相负载Y 连接时，相电流与线电流的大小关系 相等 。

10、负载平衡时，三相四线制电路中中线电流为 0 。

11、三相四线制电路的中线的作用是 平衡电压 ，因此不能串接熔断器或安装开关。

电子电工复习题一、填空题：1、电路中的各参数如图所示，则 5 ， 20 ， -25=ab U V =bc U V =ca U 。

V 2、判断下图中的各个元件是起电源作用还是负载作用，其中理想电压源是起 负载作用，理想电流源是起电源作用。

第一题第二题3、一个电热器的额定电压值为220，其额定功率为1000，如将它接到V W 110的电源上，则取用的功率为 250 。

V W 4、输出波形发生非线性失真的可能原因为：（1）静态工作点选择不合适 ，（2）信号过大 。

5、在如图所示电路中， 4 ， 0 ， -2 。

=A V V B =V V C =V V 6、下图中的无源二端网络的等效电阻 6 Ω。

=ab R第七题 第八题7、当晶体管工作在放大区时，各极电位的关系为：NPN 型的 > > 。

C V B V E V 8、把交流电变为直流电包括的四个环节是变压 ， 整流 ， 滤波 ， 稳压 。

9、晶体管用微变等效电路来代替的条件为：（1） 工作于线性区 ，（2）信号较小 。

10、在下图中，，，则 -10 。

（2分）1=-6V U 2=4V U =ab U V11、分别用有效值向量式和幅值向量式表示正弦量，90)u t ω-U ⋅=∠或 ，10090-0-9010j em U ⋅12、PN 结具有单向导电性，即当它加正向电压时，结处于 导通 状态；当它加反向电压时，PN 结处于 截止 状态。

13、通常希望放大电路的输入电阻越 高 越好，输出电阻越 低 越好。

14、已知图示电路中的U s1,U s2和I 均为正值，则提供功率的电源是 U s1 。

U=15、星形连接的三相交流电路中相、线电压有效值的关系应满足，相、L P=I I线电流有效值的关系应满足。

L P16、电路由电源、负载和中间环节三部分组成。

17、半导体是一种其导电能力介于导体与绝缘体之间的物质。

18、半导体分为本征半导体和PN 型半导体。

19、本征半导体和杂质半导体中都存在本征激发现象，产生自由电子，在外电场作用下可定向运动而形成微小的电流（在常温下）。
