电工与电子技术B复习题

R1 A
R2
R5
S
R3
R4 B
1-8：图示电路中，已知：US=9V，IS =3A，R1 = 3Ω，R2 = 6Ω。试用支路电流法求电流I1和 I2。计算各元 件的功率，并说明哪个元件是电源。
.
+ US
I2
IS
I1
R2
. R1
1-9：电路如图所示，E=12V，R1=R2=R3=R4，Uab=10V,若将理想电压源除去后，试问这时Uab 等于多少？
4-8：图中电源线电压Ul＝380V。（1）如果图中各相负载的阻抗都等于10Ω，是否可以说负载对称？（2）试 求各相电流，并用电压与电流的相量图计算中线电流。如果中线电流的正方向选得同电路图上所示的方向 相反，则结果有何不同？（3）试求三相平均功率P。
iA
A
iN
N
iB
B
C
iC
RA
XL XC
(13)
电工学B习题册－电动机
R1
+ US
R2
A.
R3
.
IS
.B
R
(4)
1-12：图示电路中，已知：R1=R2=5Ω，R3=4Ω，R4=6Ω，US=15V，IS=6A。用戴维宁定理求A，B两点间的等效 电压源。
R1 IS
.
R3
R2
.
. +
A
US
R4
.
B
1-13：分别用戴维宁定理和诺顿定理求电阻RL上的电流IL。。
8Ω
RS R3 4Ω
求B相和C相灯泡上的电压。
4-3：三相对称星形负载的电流和线电压的相量图如图所示。已知线电压为380V，电流为10A。求每相负载的 等效阻抗及每相的功率因数。

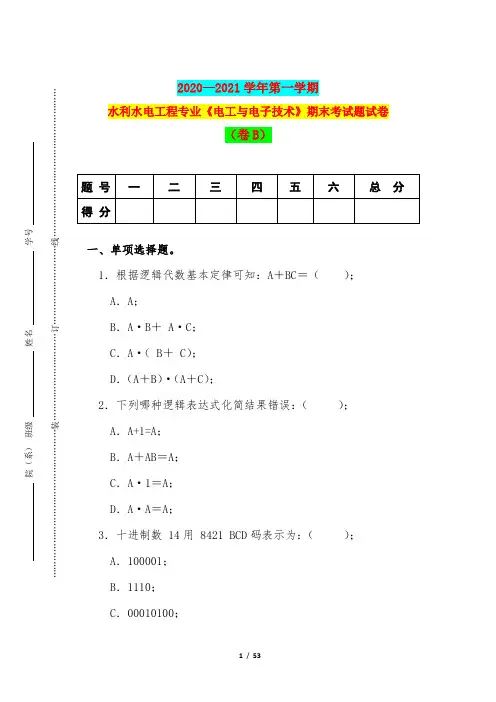

2020—2021学年第一学期 水利水电工程专业《电工与电子技术》期末考试题试卷 （卷B ）一、单项选择题。

1．根据逻辑代数基本定律可知：A ＋BC ＝（ ）； A ．A ； B ．A ·B ＋ A ·C ； C ．A ·（ B ＋ C ）； D ．（A ＋B ）·（A ＋C ）； 2．下列哪种逻辑表达式化简结果错误：（ ）； A ．A+1=A ； B ．A ＋AB ＝A ； C ．A ·1＝A ； D ．A ·A ＝A ； 3．十进制数 14用 8421 BCD 码表示为：（ ）； A ．100001；B ．1110；C ．00010100；院（系） 班级姓名学号……………………………………………装…………………………订………………………线……………………………………………D．E；4.二进制的减法运算法则是( )；A. 逢二进一；B. 逢十进一；C. 借一作十；D. 借一作二；5.下列编码方法中,属于无权码的有 ( )；A. 8421BCD；B. 2421BCD；C. 格雷码；D. BCD码；6.下列不可以作为无触点开关的是：（）；A. 二极管；B. 三极管；C. 电阻；D. 可控硅；7. 要产生周期性脉冲信号，可选用：（）；A. 单稳态触发器；B．施密特触发器；C．多谐振荡器；D．正弦波振荡器；8.晶体三极管作开关使用时，它的工作状态是（）；A. 放大与饱和；B. 饱和与截止；C. 截止与放大；D. 放大、截止及饱和；9.提高晶体三极管的开关速度的方法有（）；A. 提高三极管的静态工作点；B. 选用开关时间小的三极管；C. 基极回路引入加速电容；D. 提高三极管的工作电压；10．选择一组不正确的公式：（）；A． A+B =B+A；B． 0·A=0；C. A+AB=A+B；D. A+AB=A；11．能将串行输入数据变为并行输出的电路为：（）；A. 编码器；B. 译码器；C. 比较器；D. 数据分配器；12.下列器件不属于组合逻辑电路的是( )；A. 编码器；B. 译码器；C. 触发器；D. 加法器；13.八位二进制数能表示10进制数的最大值为( )；A. 255；B. 199；C. 248；D. 192；14.下列逻辑函数中，属于最小项表达式形式的是 ( )；A．L=ABC+BCD；B．C B⋅=；L+BACAC．L=AC+ABCD；D．BC⋅=；L+BACA15.已知逻辑函数Y=AB+BC，若要Y=1,则ABC的取值可能是( )；A．010；B．110；C．101；D．100；16.三位二进制编码器输出与输入端的数量分别为( )；A. 3个和2个；B. 3个和8个；C. 8个和3个；D. 2个和3个；17.七段显示译码器,当译码器七个输出端状态为abcdefg=0110011时,高电平有效,输入一定为( )；A. 0011；B. 0110；C. 0100；D. 0101；18.对于8421BCD码来说,属于伪码的有( )；A. 1010；B. 1000；C. 0000；D. 0100；19.译码器输的是( )；A. 纯数字；B. 纯字母；C. 信号；D. 不能确定；20.计算机系统中进行的基本运算是( )；A. 加法；B. 减法；C. 乘法；D. 除法；21.欲使一路数据分配到多路装置中应选用( )；A. 编码器；B. 数据选择器；C. 数据分配器；D. 译码器；22.若译码驱动输出为低电平,则显示器应选用( )；A. 共阴极显示器；B. 共阳极显示器；C. 两者均可；D. 不能确定；23.微分电路可以将方波转换成 ( )；A．尖波脉冲；B．三角波；C．阶梯波；D．正弦波；24．构成计数器的基本电路是：（）；A．与门；B．555；C．非门；D．触发器；25．某个寄存器中有8个触发器，它可存放（）位二进制数。

职业技术学院考试试卷信息传媒系18计算机网络专业《电工电子技术》期末试卷B卷考试时间：120 分钟，考试形式（开/闭/机）：闭班级姓名学号一、选择题（本题共15小题，每题2分，共30分）1、3 kΩ的电阻中通过2uA的电流，试问电阻两端的电压是（）。

A、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（）。

A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（）W。

A、125B、250C、500D、10004、电路如图所示，根据工程近似的观点，a、b两点间的电阻值约等于（）A．1kΩB．101kΩC．200kΩD．201kΩ5、图右所示电路中P点电位为( )A、5VB、4VC、3VD、2V6、如图电路中电压U为（）A．-50VB．-10VC．10VD．50V7、在电感元件的交流电路中，电压和电流的相位（）A.相同 B．电压的相位比电流的相位超前90°C．电压的相位比电流的相位落后90° D.无法确定8、当三相对称交流电源接成星形时，若线电压为380V，则相电压为（）。

A.380/3V D.380V9、我国通常应用的交流电工频为（）Hz。

A.50 B．60 C．110 D.22010、交流铁心线圈，当线圈匝数N增加一倍，则磁通 将( ) 。

A、增大B、减小C、不变D、以上都不正确11、关于提高功率因数的说法，正确的是（）A、在感性负载上并联电感可以提高功率因数B、在感性负载上并联电容可以降低功率因数C、在感性负载上并联电容可以提高功率因数D、以上都不对12、二极管两端加上正向电压时（）A 一定导通B 超过死区电压才导通C 超过0.7V才导通D 超过0.3V才导通13、就放大作用而言，射极输出器是一种 ( )。

A、有电流放大作用而无电压放大作用的电路B、有电压放大作用而无电流放大作用的电路C、电压和电流放大作用均没有的电路D、以上都不对14、触发器输出的状态取决于 ( )。

《电工与电子技术》课程复习题一一、单项选择题：在下列各题中，将唯一正确的答案代码填入对应表各中内。

(本大题共20个小题，每小题1分，共20分)1.在线性电路中,多个激励源共同作用时在任一支路中产生的响应，等于各激励源单独作用时在该支路所产生响应的代数和称为（ ）。

( ) .A 。

叠加原理 B. 戴维南定理 C 。

欧姆定律 D 。

基尔霍夫定律2。

以独立节点电压为电路的独立变量，列出KCL 方程，求解电路的方法叫( ） 。

A 。

网孔电压法 B. 节点电压法 C 。

支路电流法 D 。

回路电流法3. 同一电路中的几个正弦量画在同一相量图上的前提条件为（ ） 。

A 。

初相位相同 B. 相位差相同 C 。

频率相同 D 。

大小相等4. 在纯电容交流电路中，以下关系式正确的是（ )。

A. i u X C C -=B.••-=IU X C C C.iU X C C -= D 。

C C X I j U ••-=5.电阻元件的无功功率为（ ）。

A. 0 B 。

1W C. 1War D 。

- 1War6. 电流、电压的参考方向是可以任意选择的。

电流、电压的参考方向一致时，称为（ ）参考方向.A. 非关联 B 。

关联 C. 一致 D 。

相同7。

变压器是根据（ )原理制成的一种静止电器。

A 。

欧姆定律 B.交流电 C.电磁感应 D 。

克希荷夫定律8. 三相异步电动机由定子、( ）和空气隙组成。

A. 定子绕组B。

定子铁心 C. 转子绕组 D. 转子9。

在三相四线制电路中,对称三相电路的中线电流为（）。

A. 0B. 1AC. —1AD. 不确定10.电动机的起动方式有( ）和降压起动。

A。

间接B。

直接C。

变换D。

自耦变压器11。

PN结加正向电压时,空间电荷区将（) 。

A. 变窄B。

基本不变 C. 变宽 D.不确定12。

稳压管的稳压区是其工作在( ) .A. 正向导通B。

反向击穿C。

反向截止D。

一、 填空题1. 任何一个完整的电路都必须有电源 、 负载 和 中间环节 3 个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进 行传递、存储和处理。

2.从耗能的观点上来讲，电阻元件为 耗能 元件，电感和电容元件为 储能 元件3.电路图上表示的电流，电压方向称为 参考方向 假定某原件是负载时，该元件两端的电压和通过原件的电流方向为 关系参考 方向。

2. 反映实际电路器件耗能电磁特性的理想电路元件是电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元 件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件。

IU S3.R0 、端电压 U ＝ 0时，此种状态称作短路 ，这电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流 种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

1. 表征正弦交流电振荡幅度的量是它的最大值 ；表征正弦交流电随时间变化快慢程度的量是 角频率 ω ；表征正弦交流电起始位置时的量称为它的 初相 。

三者称为正弦量的 三要素 。

2. 三相异步电动机主要由 定子 和 转子 两大部分组成。

电机的铁心是由相互绝缘的 硅钢 片叠压制成。

电动机的定子绕组可以联接成 三角形 或 星形 两种方式。

2. 电阻元件上任一瞬间的电压电流关系可表示为u = iR ；电感元件上任一瞬间的电压电流关系可以表示为u Ldii Cdu CL；电容元件上任一瞬间的电压电流关系可以表示为Cdt。

由上述三个关系式可得，电阻 元件为即时元dt件； 电感 和 电容 元件为动态元件。

3. 在 RLC 串联电路中，已知电流为5A ，电阻为 30Ω ，感抗为 40Ω，容抗为 80Ω ，那么电路的阻抗为 50Ω ，该电路为 容 性电路。

《电子技术》习题与解答第二章：半导体二极管和三极管、第三章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。

A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。

A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。

A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。

A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。

则输出电压u 0与输入电压u i 之间的关系是( B )。

A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。

题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。

电工电子技术B 复习题一、填空题1. PN 结在（正向）时导通，（反向）时截止，这种特性称为（单向导电性）。

2. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=-9V ，U 2=-6V ，U 3=-6.2V ，则电极（U3）为基极，（U1）为集电极，（U2） 为发射极，为（PNP ）型管。

3. 三极管工作在放大区时，发射结为（正向）偏置，集电结为（反向）偏置。

4. 某放大电路中，测得三极管三个电极的电流为I A =2mA ，I B =0.04m A ，I C =2.04mA ， 则电极（I B ）为基极，（I A ）为集电极，（I C ）为发射极； =β（50）。

5. 负反馈虽然使放大器的放大倍数下降，但能（提高）放大倍数的稳定性，（展宽）通频带，（减小）非线性失真，（改变）放大器的输入、输出电阻。

6. 集成运放用作电压比较器时，应工作于（开）环状态或引入（正）反馈。

7. (10001001)2=( 89)16= (137)10=(211 )8。

8. 对十个信号进行编码，则转换成的二进制代码至少应有 （4） 位。

9. 1个触发器可以记忆 （1）位二进制信息， 1个触发器的稳定状态有(0) 和 (1)状态。

10. 555定时器构成的单稳态触发器有（1）个稳态、构成的多谐振荡器有（0）个稳态。

11. 二极管在（正向 ）时导通，（反向）时截止，这种特性称为（单向导电性 ）。

12. 某处于放大状态的三极管，测得三个电极的对地电位为U 1=6.7V ，U 2=6V ，U 3=9V ，则电极（U1 ）为基极，（U3）为集电极，（U2）为发射极，为（ NPN ）型管。

13. 三极管工作在饱和状态时，发射结为（ 正向）偏置，集电结为（正向 ）偏置。

14. 某放大电路中，测得三极管三个电极的电流为I C =2mA ，I A =0.04m A ， I B =2.04mA ，则电极（ I A ）为基极，（I C ）为集电极，（ I B ）为发射极； =β（50）。

《电工电子技术》课程期末考试试卷 B 卷一、单选题(每题2分，共30分)1、图示电路中，供出功率的电源是( ）。

RU 6VSA 、 理想电压源B 、 理想电流源C 、 理想电压源与理想电流源D 、 电阻2、在R ，L ,C 元件串联电路中，施加正弦电压u ，当X C 〉X L 时，电压u 与i 的相位关系应是u ( ）。

iA 、 超前于iB 、 滞后于IC 、 与i 反相D 、 以上都不正确3、正弦交流电路的视在功率定义为( )。

A 、 电压有效值与电流有效值的乘积B 、 平均功率C 、 瞬时功率最大值D 、 以上都不正确4、已知某三相四线制电路的线电压∠380=BA U 13︒V ，∠380=CB U －107︒V ,∠380=A C U 133︒V ，当t =12s 时，三个相电压之和为( )。

A 、 380VB 、 0VC 、 380 2 VD 、 220V5、采用降压法起动的三相异步电动机起动时必须处于（ ）。

A 、 轻载或空载B 、 轻载C 、 空载D 、 以上都不对6、在电动机的继电器接触器控制电路中，热继电器的正确连接方法应当是（ ）。

A、热继电器的发热元件串联在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内B、热继电器的发热元件串联接在主电路内，而把它的动断触点与接触器的线圈串联接在控制电路内C、热继电器的发热元件并接在主电路内，而把它的动断触点与接触器的线圈并联接在控制电路内D、热继电器的发热元件并接在主电路内，而把它的动合触点与接触器的线圈串联接在控制电路内7、电力系统的中点不接地，设备外壳接地的方式称为（).A、工作接地B、保护接地C、保护接零D、以上都不正确8、兆欧表（摇表)的功用是（）.A、测量绝缘电阻值B、检查短路C、测量兆欧级高电阻D、测量功率9、二极管导通的条件是加在二极管两端的电压（）。

A、正向电压大于PN 结的死区电压B、正向电压等于零C、必须加反向电压D、以上都不对10、电路如图所示，其输出电压u O为( ）.-∞＋u Ou uA、u ui1i2+B、—(u ui1i2+) C、u ui1i2-D、以上都不对11、整流电路如图所示，变压器副边电压有效值U2为10 V,则输出电压的平均值U O是( ）.～uO+-A、9 VB、4.5 VC、14.1 VD、8 V12、W7815型三端集成稳压器中的“15”是指( ）。

一、单选题1.角频率ω与频率ƒ之间的关系为（ ）。

 A、ω=2πƒB、ω=1/ƒC、ω=πƒD、ω=ƒ答案： A2.一个由线性电阻构成的电器，从220V的电源吸取1000W的功率，若将此电器接到110V的电源上，则吸取的功率为（ ）。

 A、250W B、500W C、1000W D、2000W答案： A3.在测量电压时，电压表应（ ）在负载两端。

 A、串联 B、并联 C、任意接 D、不确定 答案： B4.我国使用的工频交流电频率为（ ）。

 A、45Hz B、50Hz C、60Hz D、65Hz答案： B5.两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( ) A、4：1 B、1：4 C、1：2 D、2：1 答案： A6.三相对称绕组在空间位置上应彼此相差（ ）。

 A、60°电角度 B、120°电角度 C、180°电角度 D、360°电角度7.电路中两点间的电压高，则( )。

 A、两点的电位高 B、两点间的电位差大 C、两点的电位一定为正 D、两点的电位一定为负 答案： B8.按照习惯，导体中（ ）运动的方向为电流的方向。

 A、电子 B、正电荷 C、电荷 D、离子 答案： A9.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（ ）。

 A、50m B、25m C、250m D、500m 答案： A10.有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( )。

A、8ΩB、16ΩC、4ΩD、32Ω答案： C11.三相对称电路是指（ ）。

 A、三相电源对称的电路； B、三相负载对称的电路； C、三相电源和三相负载均对称的电路。

答案： C12.将额定值为220V、100W的灯泡接在110V电路中，其实际功率为（ ）。

 A、100W B、50W C、25W D、125W 答案： C13.有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（ ）。

电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 和________ 。

3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

13、作放大作用时，场效应管应工作在区。

14、放大电路的静态工作点通常是指__、和_。

15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。

16、已知某小功率管的发射极电流IE=1.3mA ，电流放大倍数=49，则其输入电阻rbe= 。

17. 画放大器的直流通路时应将电容器视为 。

18. 放大器外接一负载电阻RL 后，输出电阻ro 将 。

19. 加法器，R1= Rf=R2=R3=10K Ω, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv ，则输出电压为 。

（卷B ） 题 号 一 二 三 四 五 总 分 得 分 一、填空题（每小题1分，合计40分）。

1. Y —△形降压启动是指电动机启动时，把定子绕组接成 Y 形 ，以降低启动电压，限制启动电流，待电动机启动后，再把定子绕组改接成 △形 ，使电动机全压运行。

这种启动方法适用于在正常运行时定子绕组作 △形 连接的电动机。

2. 异步电动机的旋转磁场方向与通入定子绕组中三相电流的 相序 有关。

异步电动机的转动方向与旋转磁场的方向 相同 。

旋转磁场的转速决定于旋转磁场的 磁极对数和电源频率 。

3. 熔断器在电路中起 短路 保护作用；热继电器在电路中起 过载 保护作用。

4．三相异步电动机主要由 定子 和 转子 两大部分组成。

电机的铁心是由相互绝缘的 硅钢 片叠压制成。

电动机的定子绕组可以联接成 三角形 或 星形 两种方式。

5．在RL 串联电路中，U R =16V ，U L =12V ，则总电压为 20V 。

…○…………○………装…………○…………订…………○…………线…………○…………6．已知电流A )20314sin(230 A,)30314sin(22021︒-=︒+=t i t i 。

则电流i 1的相位 超前 电流i 2的相位。

7．在电路中把非电能转换成电能的设备称为 电源 。

把电能转换成非电能的设备则称为 负载 。

8．电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将 增加 。

9．在低压系统中，中线 不允许 断开，因此 不能 安装保险丝和开关。

10．三相变压器的额定电压，无论原方或副方的均指其 线电压 ；而原方和副方的额定电流均指其 线电流 。

11．电动机常用的两种降压起动方法是 Y-Δ降压 起动和 自耦补偿器降压 起动。

12．转差率是分析异步电动机运行情况的一个重要参数。

转子转速越接近磁场转速，则转差率越 小 。

对应于最大转矩处的转差率称为 临界 转差率。

13．降压起动是指利用起动设备将电压适当 降低 后加到电动机的定子绕组上进行起动，待电动机达到一定的转速后，再使其恢复到 额定电压情况 下正常运行。

电工学（电工技术、电子技术）复习题一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

(a) 增大 (b) 不变 (c) 减小2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。

(a) (b)(c)3、在图示电路中，开关 S 在t= 0 瞬间闭合，若，则( )。

(a) 0.6 A (b) 0.4 A (c) 0.8A4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。

(a) F1 > F2 (b) F1 < F2 (c) F1 = F25、三相异步电动机的旋转方向决定于( ) 。

(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。

(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取( ) 措施。

(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地8、图 1 与图 2 为两个正弦交流等效电路，已知R = 9 W，R￠= 10 W，C = F，C￠= F，需施加的正弦信号的角频率w为 ( )。

(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s9、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC为 ( )。

(a) 20 W (b) 10 W (c) 5 W10、在R，L，C串联电路中，总电压，电流i = 10sin(wt+) A，w=1 000 rad / s，L = 1 H，则R，C分别为 ( )。

《电工与电子技术B》时序逻辑部分补充题（答案)一.单选题1。

触发器按其工作状态是否稳定可分为( b )。

（a）RS 触发器,JK 触发器，D 触发器，T 触发器（b）双稳态触发器，单稳态触发器，无稳态触发器（c）主从型触发器,维持阻塞型触发器。

2．逻辑电路如图所示，当A=“1”, R D = S D =“1",R = “0”时, C脉冲来到后RS 触发器( b).(a）置“0”(b) 置“1”(c) 保持原状态A3．某主从型JK触发器，当J=K=“1"时，C端的频率f=200 Hz，则Q的频率为( c) .(a) 200 Hz(b）400 Hz(c) 100 Hz4．逻辑电路如图所示，当A=“1”时,C脉冲来到后JK 触发器（a)。

(a) 具有计数功能(b) 置“0”(c) 置“1”A5．逻辑电路如图所示，A=“0" 时,C脉冲来到后D 触发器（b）。

（a）具有计数器功能（b）置“0”（c) 置“1"A6. 逻辑电路如图所示，分析C 的波形，当初始状态为“0" 时,t1 的瞬间输出Q为（ b ）。

(a) “0”（b）“1”(c）不变Ct17. 时序逻辑电路与组合逻辑电路的主要区别是（ c ）.(a) 时序电路只能计数，而组合电路只能寄存(b）时序电路没有记忆功能，组合电路则有（c) 时序电路具有记忆功能，组合电路则没有8. 移位寄存器与数码寄存器的区别是( a ）。

(a）前者具有移位功能，后者则没有(b）前者不具有移位功能，后者则有（c) 两者都具有移位功能和计数功能二.填空题1。

触发器输出的状态取决于当时的输入和电路的原状态 .2．逻辑电路如图所示，A=“1”，C脉冲来到后JK 触发器翻转。

A3. 逻 辑 电 路 如 图 所 示，分 析 C 的 波 形,当 初 始 状 态 为“1” 时，t 1 的 瞬 间 输 出 Q 为 “0”态.Ct 14． 逻 辑 电 路 如 图 所 示，A=“1” 时，C 脉 冲 来 到 后 D 触 发 器Q 为“1"态 .A三. 分析设计画图题1．设 触 发 器 的 初 始 状 态 为“0", 已 知 C 脉 冲 及 各 输 入 的 波 形， 试 画 出 触 发 器 输 出Q 的 波 形. 图1 为 可 控RS 触 发 器， 图2 为 维 持 阻 塞D 触 发 器 图3 为 主 从JK 触 发 器。

《电工与电子技术》复习题一、单选题（每小题1分）1、电路中任意两点间电位的差值称为（）。

a、电压b、电流c、电动势d、电位2、变压器是传输（）的电气设备。

a电压、b电流、c阻抗、d电能。

3.当生产机械安远候行程开关在（）的促进作用下恢复正常原来状态。

a、手动b、复位开关c、复位按钮d、复位弹簧4、三相异步电动机旋转磁场的旋转方向由三相电源的（）决定。

a相位、b相序、c频率、d角频率5.某单相桥式整流电路，变压器次级电压为ｕ２，其整流输入电压u0为（）a0.5u2b0.45ｕ2c0.9u2d1.2u26.npn型三极管处在压缩状态时各极间的电位关系就是（）。

aub>uc>uebuc>ub>uecue>ub>ucduc>ue>ub7..一旦中断供电，将导致人身事故，关键性电气设备轻微损毁，群众生活出现纷乱，并使生产生活秩序较长时间就可以恢复正常的负荷称作（）a、一级负荷b、二级负荷c、三级负荷d、四级负荷8.对磁感应强度影响较大的材料是。

（）a铁、b铜、c银、d空气。

9.逻辑非的表达式是（）a、f?a?bb、f?a?bc、f?ad、f?ab10.用二进制数则表示十进制数的编码方法称作（）a、abc码b、cab码c、bcd码d、bac码11、三相异步电动机的旋转磁场方向就是由三相电源（）同意的。

a相位、b相序、c频率、d相位角。

12、在正弦交流电路中，增大电源的频率，穿过电容的电流将（）。

a增大、b减小、c不变d、不确定13、（）的大小决定了三相异步电动机的过载能力。

a额定转矩b最小转矩、c启动转矩d转差率14．.通用译码器的主要任务是输入（）代码，输出与之对应的一组高低电平信号。

a、二进制b、八进制c、十进制d、十六进制15．单相桥式整流二极管承受反向电压最大值为变压器二次侧电压有效值的（）倍。

a.0.45b.0.9c.√2d.2√216．三极管有（）种工作状态。

电工学期考试卷01-电子技术B一、填空题:（每空2分，共30分）1.晶体三极管工作在放大状态时，其发射结处于 正向 偏置，集电结处于 反向 偏置。

2.放大电路中，若想要减小输入电阻，应引入 并联 负反馈；若想要增加输出电阻，应引入 电流 负反馈。

3.理想运算放大电路工作在线性区时，有 虚断 和 虚短 两个重要概念。

4.已知变压器二次侧电压U =10V ，采用单相半波整流电路，二极管承受的最高反向压降RM U ＝ 14.1 V ；若采用单相桥式整流电路，则二极管承受的最高反向压降RM U ＝ 14.1 V 。

5.(57.5)10=( 111001.1 )2=( 39.8 )16。

6.三变量的逻辑函数共有 8 个最小项。

其全部最小项之和为 1 。

7.TTL 三态门的输出包括 高电平 、低电平和 高阻态 等三种工作状态。

二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位Ve 、Vb 和Vc 分别为3V 、3.7V 和6V ，则该管工作在（ A ）状态。

A 、饱和 B 、截止 C 、放大 D 、损坏2.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服（ D ）失真。

A 、截止 B 、饱和C 、截止和饱和D 、交越3.电路如图1所示，引入的反馈为（ C ）负反馈。

A 、电压并联B 、电流并联C 、电压串联D 、电流串联4.下列电路中属于时序逻辑电路的是（ D ）电路。

A 、加法器B 、编码器C 、译码器D 、计数器5.构成一个十二进制的计数器，需要（ B ）个触发器。

A 、2 B 、4 C 、6 D 、126.摩根定律的正确表达式是：（ B ）A 、B A B A +=⋅ B 、B A B A +=⋅C 、B A B A ⋅=⋅D 、B A B A ⋅=⋅三、用代数法化简如下逻辑函数为最简与或式。

（6分）=Y A B +A C D +C D +AB C +B C D 解：=Y )()(BD AD D C C A A B ++++=)()(B A D C C A B ++++=C A D C C B B A +++ =C A D C B A ++图1图2四、图2所示放大电路中，已知V CC =12V ，R B1=90k Ω，R B2=30k Ω，R C =2.5k Ω，R e =1.5k Ω，R L =10k Ω，β=80，V U BE 7.0=。

xxxxx 2014 /2015 学年第一学期13 级xxxx专业电工技术与电子技术基础课程期末试卷（B卷）学院：_________ 班级: ____________ 学号:________ 姓名:_____________一、填空题（本大题共10小题，每空1分，共15分）1．电路的三种工作状态是负载、开路和短路。

2．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。

3．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。

4．我国工业交流电采用的标准频率是 50 Hz。

5．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3 I L。

6．已知一正弦电压u=311sin(628t-60º)V，则其最大值为 311 V，频率为 100 Hz，初相位为 -60º。

7．三角形联结的三相对称负载，若线电压为380 V，则相电压为 380 V；若相电流为10 A，则线电流为 17.32 A。

8．正弦交流电压的最大值Um与其有效值U之比为2。

9．已知正弦交流电压的有效值为200V，频率为100Hz，初相角为30º，则其瞬时值表达式u= 282.8sin（628t+30º）。

10．正弦量的三要素是最大值、频率和初相位。

二、单项选择题（本大题共10小题，每小题2分，共20分）1．电位和电压相同之处是( C )。

A ．定义相同B ．方向一致C ．单位相同D ．都与参考点有关 2．下图中电流I 为( A )。

A ．1AB ．2AC ．-1AD ．-2A3．某电阻元件的额定数据为“1K Ω、2.5W ”，正常使用时允许流过的最大电流为（ A ）。

A ．50mA B ．2.5mA C ．250mA 4．三相对称电路是指（ C ）。

A ．三相电源对称的电路；B ．三相负载对称的电路；C ．三相电源和三相负载均对称的电路。

~5 ~
班级:
电工与电子技术 B 技术作业解答参考 姓名: 学号:
七、 电路如图 2-4 所示，①若 R 3 ，求电流 i ；②若使 R 获得 最大功率，则 R 应取多大？
i
R

U OC

20 15 6 16 6 16V 66 63
I
R

R0 66 63 5 66 63
+ 10V 1A 5V 5Ω
图1.2
36V
） 。
A
4A
6
+
U OC
a +
U OC
4
+ 12V _
图1.1
4_
B
8Ω
+
b
2．如图 1.2 所示单口网络的开路电压 UOC 为： （ 5V ） 3. 图 1.3 所示稳态电路中电压 U 等于（ 6V ） 。
1Ω U=
6 / 1 3 =6V 1 1 / 2
18 ( 6 18 )e
duc d( 18 24 e 2500 t ) 50 10 6 3e2500 t A dt dt
~8 ~
电工与电子技术 B 技术作业解答参考 班级: 姓名: 学号: 五、图 3-4 所示电路原已处于稳定状态，试用三要素法求断开后 的电流的 i 。
电工与电子技术 B 技术作业解答参考 姓名: 学号:
三、 图 4-1 所示的各电路图中，除 A0 和 V0 外，其余电流表和电 压表的读数在图上都已标出。 试求电流表 A0 或电压表 V0 的读 数。
(a)
图 4-1
（b）
I1
I0
U 1
= 6 2 8 2 10V 100 (b)I L 10 2 A 52 52 以V 1电压为参 考相量如 图： (a) = 14.14 2 10 2 10 A = 100 100 141.4V
