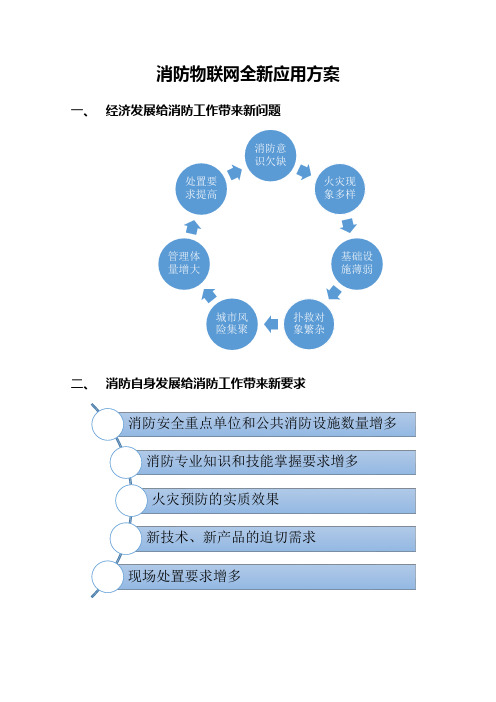

消防物联网全新应用方案一、经济发展给消防工作带来新问题二、消防自身发展给消防工作带来新要求消防安全重点单位和公共消防设施数量增多消防专业知识和技能掌握要求增多火灾预防的实质效果新技术、新产品的迫切需求现场处置要求增多三、物联网技术给消防工作带来新推动技术推动行业发展，推动政府转型。
近年来，我国各地政府对智慧城市发展提出了许多新的要求，将大力实施信息化领先发展和带动战略，加快建设以数字化、网络化、智能化为主要特征的智慧城市。
针对消防安全迫切需求，因此有必要对消防安全进行重新审视，整合资源，在消防安全领域引进物联网技术的动态化、智能化、网格化管理模式。
提高消防信息化水平，服务部队实战，满足城市公共安全需要。
四、消防物联网的现实意义面对新形势和新需求，单纯依靠个人的经验、技能和精神，已经很难适用新时期防火监督与灭火救援工作的发展需要。
现有消防资源的管理和调度缺乏系统化技术支撑，单纯依靠火灾报警监控网络已经无法满足日益增长的城市消防安全信息需求，因此有必要整合更多信息资源和新技术、新理念、全面构建消防物联网支撑体系。
打造全新的消防物联网系统。
五、全新城市消防物联网的架构主要分为以下三个系统：重点为第一类消防物联网系统，兼顾政府和商业应用。
火灾的处置在于预防和自救，通过物联网等先进技术，实时对电气、消防设施、水源等实时监控，为火情决策分析提供技术支持。
1.消防监督管理感知系统分如下子系统：（1）公共消防资源管理子模块，基于城市地理信息数据库（卫星图、航拍图、三维图），获取城市消防水源、消防力量、道路交通等公用消防资源，以及环境气象、电力、供水、燃气等社会应急联动资源的定位、状态等实时数字化信息。
系统实施方案如下：•（2）社会单位消防系统管理子模块，获取建筑等场所平面图和消防设施的相关实时状态信息。
下图为典型的消防物联网信息化架构具备的主要功能：a.报警系统所有信息实时显示，并对应位置和状态；b.消防水泵、消防风机的电源状态、手自动状态、启动\停止状态进行实时监测，并显示异常报警；c.对进水总管、消火栓主管网、喷淋主管网的压力；消防水箱、水池的液位进行实时监测，并在异常时进行报警；d.对喷淋试水末端、试验消火栓压力进行实时状态的监测，并在压力异常时进行报警；e.接入建筑物的的视频信号，实时监控消防控制室人员值班情况；调取消防疏散通道、防火门、建筑物主要出入口以及消防车道的视频信号，监测通畅程度，发生堵塞现场立即在平台报警；f.具备通过手持终端/APP，采集相应的消防巡检信号，并记录故障、火警的报警及处理情况。
总体方案目录第1章.设计总则 (4)1.1工程概况 (4)1.2设计依据和基础资料 (4)1.2.1设计依据 (4)1.2.2基础资料 (5)1.3设计原则 (6)1.4总体建设目标 (6)1.4.1国内旅游业现状 (6)1.4.2智慧乐园的建设目标 (8)1.5系统建设范围及内容 (9)1.5.1何为智慧乐园 (9)1.5.2系统整体框架 (11)1.5.3项目需标分析 (11)第2章.综合布线系统 (13)2.1系统概述 (13)2.2系统设计 (13)2.2.1设计思路 (13)2.2.2系统架构 (14)2.3各子系统技术要求的实现 (17)第3章.计算机网络系统 (24)3.1系统概述 (24)3.2建设设计原则 (24)3.3需求分析 (26)3.4网络系统设计 (26)3.4.1后勤办公网设计 (26)3.4.2酒店办公网设计 (28)3.4.3商场办公网设计 (28)3.4.4智能专网设计 (29)3.4.5安全方案设计 (30)第4章.无线网络系统 (35)4.1系统概述 (35)4.2设计原则 (36)4.3需求分析 (37)4.4网络系统设计 (37)4.4.1基础网络层 (37)4.4.2无线WIFI层 (39)4.4.3网络安全设计 (43)第5章.机房工程 (46)5.1系统概述 (46)5.2设计原则 (46)5.3需求分析 (48)5.4详细设计方案 (48)5.4.1UPS及配电系统 (48)5.4.2防雷接地系统 (54)5.4.3空调及新风排风系统 (56)5.4.4机房环境监控系统 (57)5.4.5机房综合布线系统 (64)第1章.设计总则1.1工程概况1.2设计依据和基础资料1.2.1设计依据《智能建筑设计标准》GB 50314-2015《智能建筑工程质量验收规范》GB 50339-2013《绿色建筑评价标准》GB/T 50378-2014《公共建筑节能设计标准》GB 50189-2015《建筑工程施工质量验收统一标准》GB50300-2013《信息技术设备的安全》GB4943-2011《民用建筑电气设计规范》JGJ16-2008《建筑电气工程施工质量验收规范》GB50303-2011《电气装置安装工程接地装置施工及验收规范》GB50169-2006《建筑照明设计标准》GB 50034-2013《通用用电设备配电设计规范》GB50055-2011《综合布线工程设计规范》GB 50311-2007《综合布线工程验收规范》GB 50312-2007《安全防范工程技术规范》GB 50348-2004《安全防范系统雷电浪涌防护技术要求》GA/T 670-2006《安全防范报警设备安全要求和试验方法》GB 16796-2009 《视频安防监控系统工程设计规范》GB 50395-2007《民用闭路监视电视系统工程技术规范》GB 50198-2011 《入侵报警系统工程设计规范》GB 50394-2007《出入口控制系统工程设计规范》GB 50396-2007《停车库(场)安全管理系统技术要求》GA/T 761-2008《电子巡查系统技术要求》GA/T 644—2006《有线电视网络工程施工及验收规范》GY 5073—2005《数字电视接收设备条件接收接口规范》SJ/T 11377-2007 《公共广播系统工程技术规范》GB50526-2010《视频显示系统工程技术规范》GB50464-2008《厅堂扩声系统设计规范》GB 50371-2006《厅堂扩声特性测量方法》GB/T 4959-2011《会议电视会场系统工程设计规范》GB 50635-2010《会议电视会场系统工程施工及验收规范》GB 50793-2012《建设事业CPU卡操作系统技术要求》CJ T 304-2008《建设事业非接触式CPU卡芯片技术要求》CJT 306-2009《建筑设计防火规范》GB50016-2014《火灾自动报警系统设计规范》GB 50116-2013《火灾自动报警系统施工及验收规范》GB 50166—2007《气体灭火系统设计规范》GB50370-2005《气体灭火系统施工及验收规范》GB50263-2007《电子信息系统机房设计规范》GB 50174-2008《电子信息系统机房施工及验收规范》GB 50462-2008《计算站场地安全要求》GB 9361-2011《电子计算机场地通用规范》GB/T 2887—2011《建筑物防雷设计规范》GB 50057-2010《建筑物电子信息系统防雷技术规范》GB 50343-2012《建筑物防雷装置检测技术规范》GB/T 21431-2008《电气装置安装工程接地装置施工及验收规范》GB 50169-2006《国家信息化发展战略(2006—2020年)》《中国旅游业“十二五”发展规划纲要（征求意见稿）》《中国旅游业“十二五”发展规划信息化专项规划》国家863 课题《基于高可信网络的数字旅游服务开发及示范系统》《国务院关于促进旅游业改革发展的若干意见》（国发〔2014〕31 号）《国家旅游局关于在旅游行业大力开展践行行业核心价值观工作的通知》（旅发〔2013〕308 号）《旅游景区质量等级的划分与评定》（修订）（GB/T17775-2003）《信息技术开放系统互连网络层安全协议》（GB/T 17963）1.2.2基础资料市游乐场所综合体安全防范系统技术要求。
智能化建筑设计实例一.消防报警系统上海新国际博览中心坐落于上海浦东新区。
作为上海的重点工程项目，这样一座现代化的城市建筑，确保安全将是首要目的。
故应采用高效、可靠、抗干扰性强的消防报警系统。
本方案是根据博览中心的功能特点，并根据国家《火灾自动报警系统设计规范》、《高层民用建筑设计规范》，故采用国际先进的CERBERCED的CS11消防报警智能系统。
该系统具有崭新技术的网络系统，其构成极为简单。
只要在各火灾报警控制盘上增设一块网络接口板及相应的软件功能即可成为网络中的一个节点。
各火灾报警控制盘之间通过网络可以交换命令和信息，做到信息共享。
根据博览中心的特点，我们在消防中心设置一台CS11主机，而在其他展厅的设备间里各设置一台多功能分机（UT），日常无须人员管理。
当博览中心今后扩建时，只要增加相应的网络节点，而无须改变网络的结构。
设计依据:火灾自动报警系统设计规范（GBJ116－88）火灾自动报警系统施工及验收规范（GB50166－92）高层民用建筑设计防火规范（GB5004－95）智能建筑设计标准（GB5004－95）上海国际博览中心技术规范设计图纸：FA系统图FA平面图（进厅，一至四厅）博览中心CS11消防报警系统具体配置如下：(1)1.1 CS11主机置于博览中心进厅的消防中心内，该主机既是博览中心进厅的消防监测和消防设备的联动控制盘，同时也是整个博览中心的消防监测和消防设备的联动控制盘。
作为整个网络的主工作站，它可以显示10000个网络点的信息，也可以把不同的信息送到不同的地点。
所有的信息经过终端电脑处理后，在中文图形屏幕上显示出来。
从而便于消防值班人员立即知道该信息点在会展中心的具体位置。
中文图形屏幕还能够监视所有外部设备的工作状态，如火警、故障、离线状态等。
作为主工作站，它设有４个操作保密级别，即使非专业消防值班人员的误操作，也不会引起系统功能的紊乱。
该主机还设有自动和手动两种工作状态。
上海迪士尼乐园项目GC-3b10千伏变电站和泵站工程给排水及消防水系统施工方案编制单位：上海迪士尼乐园项目GC-3b 10KV变电站与泵站工程项目部编制人：审核人：审批人：编制日期：2014 年3月10日中建安装工程有限公司版本：第一版发布日期：2014-3-10目录第一篇工程概况 ................................................................................................ 错误!未定义书签。
工程概述 ...................................................................................................... 错误!未定义书签。
工程内容介绍 .............................................................................................. 错误!未定义书签。
工程特点 ...................................................................................................... 错误!未定义书签。
第二篇主要施工程序及技术方法.................................................................... 错误!未定义书签。
施工工艺流程 .............................................................................................. 错误!未定义书签。
给水施工工艺.......................................................................................... 错误!未定义书签。
“智慧消防”物联网远程监控系统、编制单位：总部地址：绍兴运行中心：联系人：编制日期：2021年07月10日一、系统简介智慧消防物联网远程监管系统坚持“互联网+消防“经营战略，提供消防安全整体解决方案，彻底改变了传统消防被动管理方式，全面提升社会消防安全水平。
系统由传感器、信号采集终端、用户信息传输装置、有线/无线信号传输模块、电脑端、手机端、云服务和云计算组成，构筑了“系统实时监测、故障同步维保、火情快速上报、隐患提前排除”的全天候立体式7X24小时的消防安全“防火墙”，为企业服务、替政府分忧、保社会平安。
系统以建筑物内的消防设施为感知对象，将离散在城市各个建筑内部的火灾自动报警设备、消防供水系统、电气火灾系统、视频监控系统等建筑消防设施全部感知起来，利用强大的计算机软件系统，进行查询、处理、统计、分析，从而实现对联网单位建筑消防设施的全面、远程、集中监控管理，以保证单位消防安全。
公司致力于消防物联网前沿技术研发和应用，还拥有消防设施设备的检验检测、维护保养、维修改造等一系列的专业资质，目前已联网接入中国轻纺城国际物流中心、横店集团文荣医院、中国计量大学、绍兴文理学院、绍兴报业传媒集团、中国农业银行绍兴地区各支行、绍兴银泰城、绍兴市中心医院、柯桥富丽华大酒店、杭州绿宇物业下属金华义乌各物业小区、浙江美诺华药业有限公司、浙江恒业成有机硅有限公司等3００多家消防物联网接入单位。
二、总体设计方案与功能（一）总体方案设计程序一：对野风集团下属各个单体消防设施全面信息化改造升级对各个监控主机，专门配置远程信息传输主机、远程测控主机、专用网络接口，将各系统物理主机改造升级为信息化、远程化、智能化管理主机，实现物理设备信息化升级。
程序二：接入统一信息远程监管平台，实现全面联网、自动监管对信息化升级的主机，物联到统一信息化监控管理平台，通过平台实时监控系统运行数据，自动化、智能化管理。
（二）特色功能实现智慧消防整体解决方案，全面覆盖各个消防防护区域，实现消防各系统全覆盖，实现了消防安全“人防”+“技防”“物防”统一，主要解决了以下问题：解决一：各消防控制中心的远程联网、自动监管通过信息传输主机和专用信息网络，突破原有人防监管，进行全面信息化改造，集中到物联网远程监控平台，实现了消防系统的自动、远程、实时、集中的管理。
