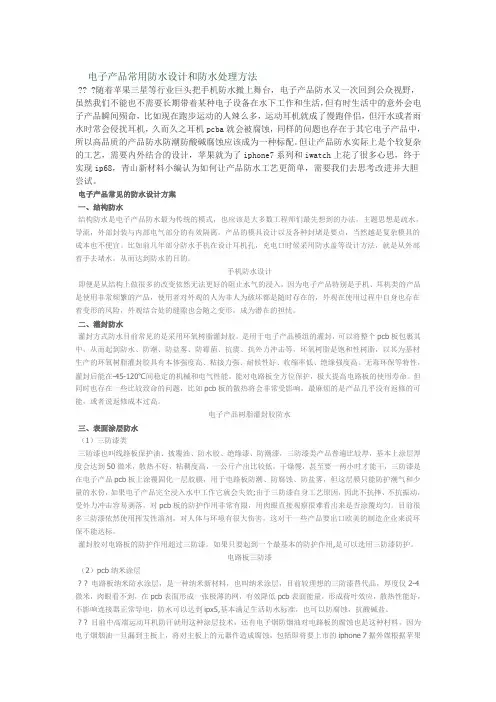

电子产品常用防水设计和防水处理方法?? ?随着苹果三星等行业巨头把手机防水搬上舞台，电子产品防水又一次回到公众视野，虽然我们不能也不需要长期带着某种电子设备在水下工作和生活，但有时生活中的意外会电子产品瞬间殒命，比如现在跑步运动的人辣么多，运动耳机就成了慢跑伴侣，但汗水或者雨水时常会侵扰耳机，久而久之耳机pcba就会被腐蚀，同样的问题也存在于其它电子产品中，所以高品质的产品防水防潮防酸碱腐蚀应该成为一种标配。
但让产品防水实际上是个较复杂的工艺，需要内外结合的设计，苹果就为了iphone7系列和iwatch上花了很多心思，终于实现ip68，青山新材料小编认为如何让产品防水工艺更简单，需要我们去思考改进并大胆尝试。
电子产品常见的防水设计方案一、结构防水结构防水是电子产品防水最为传统的模式，也应该是大多数工程师们最先想到的办法，主题思想是疏水，导流，外部封装与内部电气部分的有效隔离，产品的模具设计以及各种封堵是要点，当然越是复杂模具的成本也不便宜。
比如前几年部分防水手机在设计耳机孔，充电口时候采用防水盖等设计方法，就是从外部着手去堵水，从而达到防水的目的。
手机防水设计即便是从结构上做很多的改变依然无法更好的阻止水气的浸入，因为电子产品特别是手机、耳机类的产品是使用非常频繁的产品，使用者对外观的人为非人为破坏都是随时存在的，外观在使用过程中自身也存在着变形的风险，外观结合处的缝隙也会随之变形，成为潜在的担忧。
二、灌封防水灌封方式防水目前常见的是采用环氧树脂灌封胶，是用于电子产品模组的灌封，可以将整个pcb板包裹其中，从而起到防水、防潮、防盐雾、防霉菌、抗震、抗外力冲击等，环氧树脂是饱和性树脂，以其为基材生产的环氧树脂灌封胶具有本体强度高、粘接力强、耐候性好、收缩率低、绝缘强度高、无毒环保等特性，灌封后能在-45-120℃间稳定的机械和电气性能。
能对电路板全方位保护，极大提高电路板的使用寿命。
但同时也存在一些比较致命的问题，比如pcb板的散热将会非常受影响，最麻烦的是产品几乎没有返修的可能，或者说返修成本过高。
防水手机原理
防水手机的原理是通过多种防护措施来保护内部电子元件不受水分侵入而受损，从而实现在水下或潮湿环境中的正常使用。
第一，防水手机采用了特殊的防水材料，例如防水胶贴、防水涂层等，将手机内部的电路板、电池等重要零件进行密封，避免水分进入手机内部。
第二，防水手机在接口的设计上进行了改进，使用了防水胶圈、防尘防水盖等。
这些设计可以在插入耳机、充电线等接口时形成密封，减少水分进入的机会。
第三，防水手机的外壳密封性能也很重要。
手机外壳采用了特殊的工艺和材料制作，以增加整体的抗水性能。
一些防水手机还添加了防水阀，能够在手机遇到大量液体时及时排出内部的水分。
第四，防水手机对各个物理按键和触控屏幕都进行了防护。
防水手机的物理按键采用了密封设计，确保按键周围不会有水分进入。
而触控屏幕则使用了防水、防尘的材料，可以在潮湿环境下正常使用。
需要注意的是，虽然防水手机可以在一定程度上抵御水分的侵入，但并不意味着可以在水下长时间使用或进行水下拍摄。
防水手机仍然具有一定的防水等级，超出其能力范围的浸水或长时间暴露在水中可能会导致手机受损。
因此，在使用防水手机时仍需注意避免水的进入。
利用密闭结构来防水的日本KDDI手机W61CA拆解分析（一）：概述此次拆解的是2008年2月上市的KDDI新型手机“W61CA”。
与上次介绍的“Cyber-shot SO905iCS”一样，也以相机功能为一大卖点。
W61CA配备了有效像素数高达515万的撮像元件，不亚于SO905iCS，并配备了以卡西欧数码相机品牌“EXILIM”冠名的图像处理LSI“EXILIM Engine for Mobile”。
不过，该机型未象SO905iCS那样配备光学变焦功能，内存容量也有限。
但是，W61CA配备了单波段接收功能等SO905iCS未配备的功能。
其中，一大特点是可以在浴室等场合使用手机的防水功能注1）。
此次拆解中，拆解人员仔细探究了防水性能是如何实现的。
研究结果显示，该机型采用了使机壳内部保持封闭状态的结构。
下面按照防水结构、底板、相机模块的顺序来介绍该产品的内部结构。
另外，此次调查与上次一样，也获得了Fomalhaut Technology Solutions（东京都江东区）的协助。
（二）：防水结构（手机下部、键盘侧正面）拆下位于手机下部的键盘的外装部件，立即看到了防水构造。
外装部件下面有一层柔软的塑料保护层，保护层将收纳有底板等的机壳内部空间密封起来。
保护层的周边部分呈凸型，恰好嵌入机壳侧的凹型沟道。
非常类似家用塑料食品保存容器。
另外，内置液晶面板的机体上部也采用了这种密闭结构。
密封层上开有小孔。
这个孔的位置位于左上角的话筒位置。
这个孔被键盘外装部件内侧的突起堵塞。
估计是为了提高话筒的集音效果。
由于机壳内部被保护层覆盖，键盘的电路部分也位于保护层下面。
用户按键时，经由保护层来按压位于下面的电路开关。
电路部分采用LED用作键盘背照灯。
或许是为了使光线扩散，保护层内、正对键盘等下面的部分发白。
另外，有些部分将LED上面涂成黑色。
这样做是为了避免LED的光看上去呈点状。
（三）：防水结构（手机下部、键盘侧背面）从与键盘侧相对的相机侧的机体下部也采用了密闭措施。
电子产品的防水设计防水设计是电子产品设计中需要考虑的重要因素之一。
对于许多电子产品，如智能手机、平板电脑、智能手表等，防水功能已经成为用户和厂商的共同需求。
这是因为如果电子产品不防水，它们很容易受到腐蚀和浸泡，导致电路板损坏、电子元件失效，从而缩短产品的使用寿命。
为了实现防水设计，电子产品需要在多个方面进行优化。
首先，外壳设计是防水设计中的重要一环。
一些电子产品采用了全封闭的外壳设计，可以有效地防止水分进入。
同时，外壳材料的选择也很关键，常见的防水材料有橡胶、塑料等。
其次，电路设计也是防水设计中不容忽视的方面。
电路板是电子产品中的核心部分，因此电路板的防水设计尤为重要。
在电路设计中，需要使用到一些具有防水性能的电子元件和材料，如防水连接器、防水涂料等。
此外，对于一些容易进水的接口，如耳机插孔、充电接口等，也需要在设计上进行防水处理。
除了外壳设计和电路设计外，结构优化也是防水设计的一种有效方法。
结构优化主要是指通过改变产品内部结构或添加一些防水部件来实现防水。
例如，一些电子产品在内部设计了防水层，可以有效防止水分渗透。
还有一些产品在按钮、插槽等部位设计了防尘防水机构，以防止水分进入。
对于各种防水设计方案，它们都有各自的优点和不足。
例如，全封闭的外壳设计可以很好地防止水分进入，但可能影响产品的美观和手感；结构优化可以有效地提高防水性能，但可能增加产品的体积和成本。
因此，在选择防水设计方案时，需要综合考虑产品的实际情况和用户需求，以选择最合适的方案。
总之，防水设计是保障电子产品使用寿命的关键因素之一。
通过在外壳设计、电路设计和结构优化等方面进行防水处理，可以有效地提高电子产品的防水性能，延长其使用寿命。
在选择和使用电子产品时，我们应其防水设计，以便更好地保护这些产品并确保其长时间的正常使用。
希望本文能够帮助读者更好地了解电子产品的防水设计，从而更好地选择和使用电子产品。
随着科技的不断发展，电子产品在人们的生活中扮演着越来越重要的角色。
电子产品常用防水设计和防水处理方法随着苹果三星等行业巨头把手机防水搬上舞台，电子产品防水又一次回到公众视野，虽然我们不能也不需要长期带着某种电子设备在水下工作和生活，但有时生活中的意外会电子产品瞬间殒命，比如现在跑步运动的人辣么多，运动耳机就成了慢跑伴侣，但汗水或者雨水时常会侵扰耳机，久而久之耳机pcba就会被腐蚀，同样的问题也存在于其它电子产品中，所以高品质的产品防水防潮防酸碱腐蚀应该成为一种标配。
但让产品防水实际上是个较复杂的工艺，需要内外结合的设计，苹果就为了iphone7系列和iwatch上花了很多心思，终于实现ip68，青山新材料小编认为如何让产品防水工艺更简单，需要我们去思考改进并大胆尝试。
电子产品常见的防水设计方案一、结构防水结构防水是电子产品防水最为传统的模式，也应该是大多数工程师们最先想到的办法，主题思想是疏水，导流，外部封装与内部电气部分的有效隔离，产品的模具设计以及各种封堵是要点，当然越是复杂模具的成本也不便宜。
比如前几年部分防水手机在设计耳机孔，充电口时候采用防水盖等设计方法，就是从外部着手去堵水，从而达到防水的目的。
手机防水设计即便是从结构上做很多的改变依然无法更好的阻止水气的浸入，因为电子产品特别是手机、耳机类的产品是使用非常频繁的产品，使用者对外观的人为非人为破坏都是随时存在的，外观在使用过程中自身也存在着变形的风险，外观结合处的缝隙也会随之变形，成为潜在的担忧。
二、灌封防水灌封方式防水目前常见的是采用环氧树脂灌封胶，是用于电子产品模组的灌封，可以将整个pcb板包裹其中，从而起到防水、防潮、防盐雾、防霉菌、抗震、抗外力冲击等，环氧树脂是饱和性树脂，以其为基材生产的环氧树脂灌封胶具有本体强度高、粘接力强、耐候性好、收缩率低、绝缘强度高、无毒环保等特性，灌封后能在-45-120℃间稳定的机械和电气性能。
能对电路板全方位保护，极大提高电路板的使用寿命。
但同时也存在一些比较致命的问题，比如pcb板的散热将会非常受影响，最麻烦的是产品几乎没有返修的可能，或者说返修成本过高。
智能手机防水设计有哪些
智能手机的防水技术需要在不同的部位采用不同的隔离方案，首先在外壳上以硅橡胶（圈、垫）密封和防水粘胶、声学防水（防水透气隔膜），进一步采用电路板防水（纳米材料覆膜）等多种方式，以达到高等级的防水效果。
一、结构件防水设计
对手机前后壳、SIM卡槽、电源侧键、接口和传感器等部位采用了硅胶密封圈和防水粘胶来进行密封，硅胶密封圈的核心加工技术为：
液体硅胶注射成型技术（LSR/LIM）与金属件复合成型（挤压式密封硅胶与金属凹槽配合），此外金属外壳也可以采用三防漆来进行防水。
二、声学部件防水设计
声学元件想要实现防水功能，防水网、减压腔、密封件等零部件必不可少。
设计点：在手机喇叭、听筒、MIC等发声设备中采用防水透气膜；使用专用塑料、硅胶结构件、泡棉、防水粘胶、以及超声波密封等几种材料和工艺相结合。
三、主板防水设计
在内部电路板上喷涂三防漆、制备纳米涂层，是目前很为成熟和先进的手机防水技术。
纳米涂层是指在纳米尺度下，低凸的表面可以吸附周围的气体分子，形成一层稳定的气体薄膜，避免材料与水分子的直接接触。
水滴的接触角趋于很大值，涂层表面具备超强的疏水性能，由于其表面张力的作用，落到涂层表面上的水会变成水珠，不会破坏电子设备的内部材料。
作为人类很亲密的数码伴侣，手机的使用寿命无疑是大家应该主要关注的地方，手机的防水能力更与手机的使用寿命息息相关。
尽管全面屏的来临拖慢了手机上马IP级防尘防水的速度，但未来手机严重的同质化现象也将催促厂商寻求新的卖点。
届时国产手机厂商终将会生产具备专业防尘防水能力的手机,而这对野外生存爱好者、驴友、手机摄影爱好者等是一个巨大的福音。
基于防水性能的电子产品结构设计研究1. 引言1.1 研究背景电子产品在现代社会中扮演着非常重要的角色，几乎贯穿了人们的日常生活的方方面面。
随着科技的不断进步，电子产品的功能越来越多样化，但同时也带来了一个共同的问题——防水性能。
在日常生活中，电子产品不可避免地会接触到液体，比如水、汗水等，如果产品不能有效防水，就会面临着遭受损坏的危险。
研究如何提高电子产品的防水性能，成为了一个迫切而重要的课题。
防水性能不仅关系到产品的使用寿命和稳定性，更重要的是关系到用户的安全和体验。
一旦电子产品发生因为进水而损坏的情况，不仅会给用户带来使用上的不便，也会造成经济上的损失。
提高电子产品的防水性能，不仅是技术上的挑战，更是一项社会责任。
通过对电子产品防水性能的研究，可以帮助厂商更好地了解市场需求，提高产品质量，增强竞争力。
也可以为用户提供更好的使用体验，避免因产品质量问题带来的不便和损失。
本研究旨在探讨基于防水性能的电子产品结构设计，以期为行业发展和用户体验提供更好的保障。
1.2 研究意义防水性能在电子产品结构设计中具有重要意义，可以有效提升产品的使用寿命和稳定性，减少因水分进入导致的故障和损坏。
随着人们对电子产品防水性能要求的不断提升，研究如何更好地设计防水电子产品成为了当今的热点问题。
优秀的防水性能可以提升电子产品的品质和竞争力，吸引更多消费者购买和使用。
在生活中，许多电子产品如智能手机、手表等都需要具备一定的防水能力，以应对日常使用中可能遇到的水激活情况，保证产品的正常使用和长期服务。
良好的防水性能也可以降低产品的维护和维修成本，减少因受潮导致的故障和损坏，延长产品的寿命，提高用户的使用体验和满意度。
通过研究电子产品结构设计中的防水性能，可以为提升产品品质、增加竞争力、降低维护成本和延长产品寿命等方面带来重要意义。
这也是本研究的重要价值所在。
2. 正文2.1 防水性能对电子产品结构设计的重要性防水性能对于电子产品结构设计的重要性不可忽视。
手机防水策划书3篇篇一手机防水策划书一、前言随着科技的不断发展，手机已经成为人们生活中不可或缺的一部分。
然而，手机的防水性能却一直是用户关注的焦点。
由于手机的普及和人们对手机功能的依赖，手机防水功能的需求也日益增加。
因此，我们制定了这份手机防水策划书，旨在推出一款具有防水功能的手机，满足消费者的需求。
二、市场分析1. 市场现状：目前，市场上已经有一些具有防水功能的手机，但这些手机的价格较高，功能也不够完善。
因此，我们需要推出一款价格实惠、功能强大的手机防水产品。
日常生活防水：能够在日常生活中防止水溅、雨水等对手机的损害。
游泳防水：能够在游泳等水下活动中使用手机。
水下拍摄：能够在水下拍摄高质量的照片和视频。
三、产品定位防水性能卓越：能够在深度达[具体深度]的水下长时间使用。
价格实惠：相比竞争对手，我们的产品价格更加亲民。
功能强大：除了防水功能外，还具备高清拍照、录像、蓝牙连接等功能。
外观时尚：设计时尚，符合年轻人的审美需求。
户外运动爱好者：如潜水员、游泳爱好者、徒步旅行者等。
经常接触水的职业人群：如渔民、水手、厨师等。
对手机防水功能有需求的普通消费者。
四、营销策略1. 品牌建设：通过广告宣传、公关活动等方式，提升品牌知名度和美誉度。
2. 产品推广：在各大电商平台、手机专卖店等渠道进行产品推广。
3. 促销活动：定期开展促销活动，如打折、满减、赠品等，吸引消费者购买。
4. 客户服务：提供优质的客户服务，及时解决消费者的问题和投诉。
五、财务预算1. 研发费用：[具体金额]2. 生产成本：[具体金额]3. 营销费用：[具体金额]4. 管理费用：[具体金额]5. 净利润：[具体金额]六、风险评估1. 技术风险：手机防水技术的不断发展和更新，可能导致我们的产品技术落后。
2. 市场风险：市场需求的不确定性，可能导致我们的产品无法满足市场需求。
3. 竞争风险：竞争对手的技术优势和市场份额，可能对我们的产品销售造成影响。
揭秘手机防水原理防水设计真的很难吗？智能手机已经成为我们每个人生活必备工具，不仅做为通讯工具，还能充当数码相机、游戏机、电子邮箱甚至是钱包，它能带给我们便捷、欢乐、感动，也会带给我们小小的“伤痛”。
手机用户最大的痛点是什么？“手机进水”或许就是你的答案；如果你的手机不具备防水功能，而又意外掉到水里，你可能会遇到一系列的麻烦，很多用户甚至不止一次的遇到这样的情况，“于情于财”都让人难以接受。
目前已经有一些手机厂商推出过防水手机，比如：Moto、索尼、三星等。
虽然已有不少防水手机上市，但多数主流智能手机依然不具备防水性能。
揭秘手机防水原理防水设计真的很难吗？早年的防水手机，大多是被动式防水手机。
手机多采用加保护塞的方式来防水，由此造成了手机在厚度以及重量上皆不尽人意。
最重要的是，随着时间的推移，手机上的防水塞将逐渐老化，最后导致防水失效，防水性能无法得到保证。
防水手机发展史上的几位“奠基者”爱立信R250 PRO(图片引自The Verge)早在1999年，爱立信推出了全球首款防水手机——爱立信R250 PRO，该机采用镁金属机身设计，缝隙中加入橡胶处理，此外还对诸多细节做了特殊处理，保证了该机的防水性能，该机成为了后来防水手机的模仿对象。
摩托罗拉Defy(图片引自The Verge)进入智能手机时代，摩托罗拉Defy的成功为智能手机防水带来了可行性。
值得注意的是，厚重刻板的三防手机显然得不到用户的“厚爱”，在2012年，索尼移动将防尘防水功能列入到手机设计的重点，从Xperia Acro S开始，到极致轻薄的Xperia Z L36h，再到Xperia Z3 在防水技术上带来新突破，Xperia Z3 在USB接口采用Capless无盖裸露的防水技术，防水级别达到IP65/IP68水准。
索尼 Xperia Z3索尼对于手机防水技术的执着影响了很多手机厂商，在2016年CES上，三星Galaxy S7的发布，再次把防水功能拉入了旗舰智能手机的行列。
