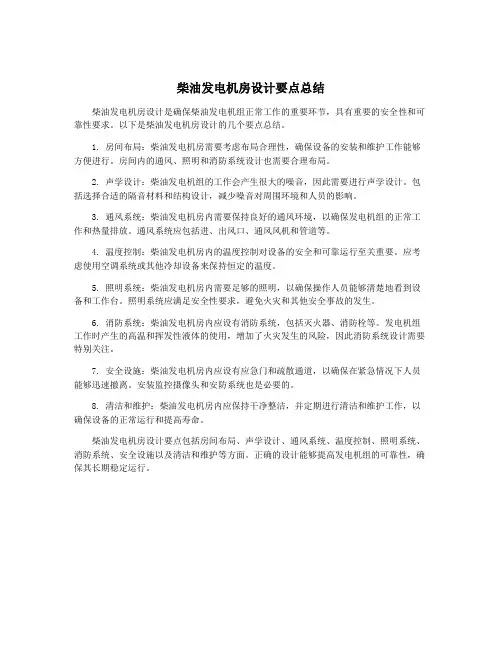

柴油发电机组在工程项目中的设计要点

柴油发电机房设计要点总结柴油发电机房设计是保障发电设备正常运行的重要环节，设计合理与否直接关系到整个发电系统的稳定性和可靠性。

下面就柴油发电机房设计的要点进行总结。

一、设计前需考虑的因素1.发电机房的位置：需要考虑风向、噪音、震动、烟尘等对周边环境和居民的影响。

2.防火防爆安全要求：根据当地有关规定确定防火等级和爆炸危险区域范围，确定相应的设计要求。

3.环境保护要求：需要考虑发电机房对环境的影响，包括废气排放、废水处理等。

4.运行与维护：设计时需要充分考虑设备的运行和维护便捷性，以确保设备的正常运行和及时维护管理。

二、布置与结构设计1.建筑布置：选择合适的建筑布置，保证机房通风、采光、排放等功能的正常运行。

2.建筑结构：机房必须具备一定的防火、防爆结构设计，确保设备运行稳定安全。

3.机组安装：根据发电机组的功率和数量合理布置，确保通风和维护的方便性。

4.门窗安排：门窗的设置要考虑通风和照明，并符合相关的安全标准。

5.地板设计：地板需要承受机组的负荷并且要能防水防油，以及易清洁。

三、设备的选型与布局1.柴油发电机组：选择合适的柴油发电机组，根据实际需求确定发电机组的功率和数量。

2.冷却系统：合理设置冷却系统，确保柴油发电机组在运行时的散热效果，提高发电机组的工作效率。

3.排气系统：科学设计废气排放系统，防止废气对环境造成污染。

四、通风与空调1.通风系统：机房内通风系统的设计至关重要，能保证机房内气流流通充足，排除废气。

2.空调系统：空调系统的设计需要与通风系统相结合，保持机房内温度适宜，保证机组长时间稳定工作。

五、配电系统设计1.柴油发电机房的配电系统需要按照相关标准合理设计，并且要保证可靠性和稳定性。

2.配电系统的维护管理：在配电系统设计中，需要考虑到维护管理的方便性，以保证系统能够正常运行。

六、消防设施1.柴油发电机房内必须配备消防设施，包括消防器材和自动报警系统，确保在发生火灾时可以及时得到控制。

柴油发电机房设计要点总结【摘要】柴油发电机房作为供电设备的重要组成部分，在设计上需要考虑多方面的要点。

首先是空间布局设计要点，要根据机房功能和设备布置合理规划空间，确保通道畅通和设备安全。

其次是安全防护设施要点，包括防火、防爆和防盗等方面的设施必不可少。

通风与换气系统设计要点需要确保机房内空气质量良好，保障设备正常运行。

消防设施设计要点包括消防水源、灭火器材等，提高机房灭火能力。

电气系统设计要点则需要满足设备电力需求，保障供电可靠性。

综合考虑这些要点，可以有效提高柴油发电机房的安全性和稳定性，确保设备持续运行。

【关键词】柴油发电机房设计、空间布局、安全防护、通风换气系统、消防设施、电气系统、要点总结1. 引言1.1 柴油发电机房设计要点总结柴油发电机房设计是重要的工程设计之一，其设计要点直接关系到设备的运行效率和安全性。

在设计柴油发电机房时，需要考虑空间布局、安全防护设施、通风与换气系统、消防设施以及电气系统等方面的要点。

在空间布局设计方面，需要考虑机组的排列方式和通道的设置，确保设备之间的间距合适，并且通道畅通，方便维护和保养。

要考虑到机组的安装和拆卸的便捷性，以及燃油储存和供应的合理性。

在安全防护设施方面，要考虑到设备运行时可能发生的事故情况，设置相应的警示和报警系统，确保人员及时疏散和设备自动停机。

要保证机房的结构稳固，能够承受自然灾害带来的影响。

在通风与换气系统设计方面，要保证机房内空气流通畅通，减少机组运行时产生的热量和废气对人员和设备的影响。

设置合理的换气设备，保证空气质量符合标准。

消防设施设计中，要设置火灾报警系统、灭火器材和紧急疏散通道，保证在发生火灾时及时控制火势并确保人员安全撤离。

在电气系统设计方面，要考虑配电线路的设计、接地系统、备用供电系统等，保证设备能够正常运行并在紧急情况下有备用电源支持。

2. 正文2.1 空间布局设计要点总结1. 布局合理：柴油发电机房应考虑到设备与人员的使用需求，布局合理，确保设备操作和维护的顺畅进行。

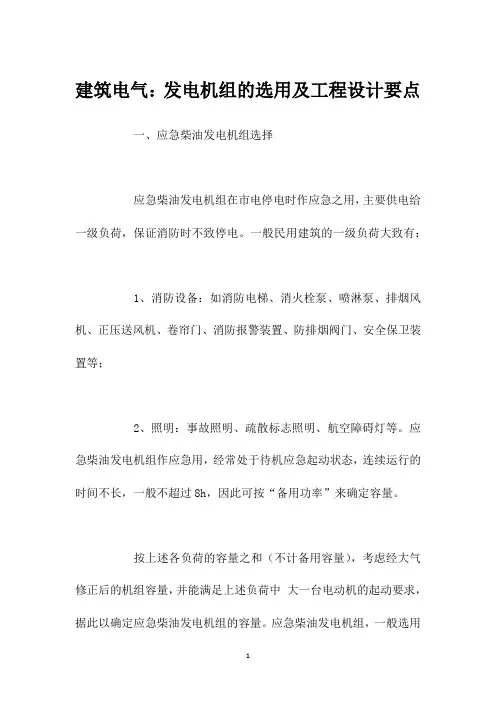

建筑电气：发电机组的选用及工程设计要点一、应急柴油发电机组选择应急柴油发电机组在市电停电时作应急之用，主要供电给一级负荷，保证消防时不致停电。

一般民用建筑的一级负荷大致有：1、消防设备：如消防电梯、消火栓泵、喷淋泵、排烟风机、正压送风机、卷帘门、消防报警装置、防排烟阀门、安全保卫装置等；2、照明：事故照明、疏散标志照明、航空障碍灯等。

应急柴油发电机组作应急用，经常处于待机应急起动状态，连续运行的时间不长，一般不超过8h，因此可按“备用功率”来确定容量。

按上述各负荷的容量之和（不计备用容量），考虑经大气修正后的机组容量，并能满足上述负荷中大一台电动机的起动要求，据此以确定应急柴油发电机组的容量。

应急柴油发电机组，一般选用1台自动化、转速1500-1000r.p.m、无刷励磁、400/230V、三相四线带控制屏、充放电设备及共用底盘的发电机组。

可要求共用底盘带日用油箱，以减少管路和占用面积。

市电电源与应急发电机电源的切换主开关之间，除电气联锁外，还必须有机械联锁，以确保应急发电机组不向市电网络供电。

二、备用柴油发电机组的选择为了方便生活、商业活动不致停顿，可考虑向以下负荷供电：一般电梯、生活饮用水泵、生活给排水泵、事故照明、疏散标志、照明、消防报警装置、安全保卫装置等；商场、餐厅、多功能厅、会议室的照明、空调及通风用电、商场上行自动扶梯、货梯等。

1、上述各负荷容量之和，乘以需要系数之后的计算负荷小于应急柴油发电机组的容量时（应急柴油发电机组容量确定见前述）（备用系数按1.2考虑，即1.2倍计算容量小于应急柴油发电机组的容量），在市电停电后，由应急发电机组向上述负荷供电，以保障生活和商业的正常运行。

2、上述各负荷容量之和，乘以需要系数之后的计算负荷大于单台应急柴油发电机组的容量时（应急柴油发电机组容量的确定和计算负荷的确定），可选择2台型号、容量相同、调压、调速特性相近的发电机组。

在市电停电后，由其中一台或二台机组向生活和商业用电供电；当市电停电，又发生火灾时，由2台机组向消防负荷供电，以利消防。

柴油发电机工程方案一、项目概述柴油发电机是利用柴油进行燃烧，驱动发电机转子旋转，通过机械能转化为电能的发电设备。

柴油发电机广泛应用于工业、商业和农业等领域，尤其在电力不稳定或无法接入电网的地区，柴油发电机成为主要的备用电源。

本工程方案旨在设计一套稳定、高效、环保的柴油发电机系统，以满足特定领域的电力需求。

二、技术要求1. 可靠性：发电机系统应具有高可靠性，能够在各种恶劣环境条件下正常运行。

2. 效率：发电机系统应具有高效能，能够在最小的燃料消耗下产生最大的电能输出。

3. 环保：发电机系统应符合环保标准，燃烧废气排放达到国家标准。

4. 安全：发电机系统应具有多重安全保护措施，确保操作人员和设备的安全。

5. 维护：发电机系统应易于维护，各部件易于更换和维修。

三、设计方案1. 发电机选择根据特定需求，选择功率适中、品质稳定可靠，且燃料消耗低的柴油发电机。

发电机应具有良好的耐用性和高效能。

2. 柴油发动机选择选择柴油发动机时，应考虑其功率、转速、燃油类型、排放标准等因素。

根据实际需求选择性能稳定、燃烧效率高的柴油发动机。

3. 排气系统设计排气系统应采用高效能、低噪音的设计，以保证燃烧废气排放达标，并减少对周围环境的影响。

4. 冷却系统设计针对柴油发动机的工作特点，设计合理的冷却系统，确保在高温环境下也能有效降低发动机温度，保证发动机的长期稳定运行。

5. 控制系统设计选择先进的控制系统，能够实现对发电机的实时监测和调控，确保发电机的高效稳定运行。

6. 燃料系统设计设计高效、安全、清洁的燃油系统，保证燃油供给充分，同时减少燃油浪费和环境污染。

7. 维护系统设计设计合理的维护系统，能够对发电机进行定期维护和检修，保证设备的长期稳定运行。

8. 安全保护系统设计设计多重安全保护系统，能够在发生故障或异常情况时迅速切断电源，并保护操作人员和设备安全。

四、施工方案1. 选址根据实际情况选择合适的场地，考虑空气流通、环境保护、安全等因素。

柴油发电机作为应急发电设备，有着巨大的使用空间，特别是在电力机房、通信机房当中，更是有着举足轻重的作用。

那么在设计柴油发电机房时，需要注意哪些事项呢？下面小编带大家具体了解下。

柴油发电机房是安装柴油发电机及相关设施的用房，其火灾危险性主要来自柴油发电机组和油箱间及相应配电电线电缆。

今天就带着大家一起学习一下柴油发电机房的相关知识。

本文所列举内容，有的和《建规》规定不一致，有的可视为《建规》内容的补充。

一、火灾危险性及耐火等级根据现行国家标准《民用建筑电气设计标准》GB51348-2019，机房各工作房间的耐火等级与火灾危险性类别应符合下表的规定二、平面布置1.宜布置在首层或地下一、二层。

注：根据现行国家建筑标准设计图集《柴油发电机组设计与安装》15D202-2，发电机房宜靠近重要负荷或配变电所，可设置在建筑物的首层、地下一层或地下二层，不应设置在地下三层及以下或最底层。

根据现行国家标准《民用建筑电气设计标准》GB51348-2019，自备应急柴油发电机组和备用柴油发电机组的机房宜布置在建筑的首层、地下室、裙房屋面。

当地下室为三层及以上时，不宜设置在最底层，并靠近变电所设置。

2.不应布置在人员密集场所的上一层、下一层或贴邻。

注：根据现行国家建筑标准设计图集《柴油发电机组设计与安装》15D202-2，发电机间、控制室及配电室不应设置在厕所、浴室或其他经常有积水场所的正下方或贴邻。

根据现行国家标准《民用建筑电气设计标准》GB51348-2019，发电机间、控制室及配电室不应设在厕所、浴室或其他经常积水场所的正下方或贴邻。

(1)柴油发电机机房的通风柴油发电机房的通风问题是机房设计中要特别注意解决的问题，特别是机房位于地下室时更要处理好，否则会直接影响柴油机发电机组的运行。

机组的排风一般应设热风管道有组织地进行，不宜让柴油机散热器把热量散在机房内，再由排风机抽出。

机房内要有足够的新风补充。

柴油机在运行时，机房的换气量应等于或大于柴油机燃烧所需新风量与维持机房室温所需新风量之和。

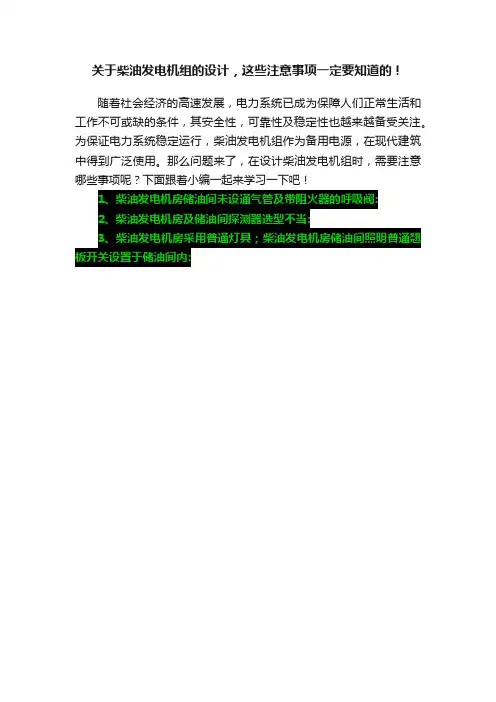

关于柴油发电机组的设计，这些注意事项一定要知道的！
随着社会经济的高速发展，电力系统已成为保障人们正常生活和工作不可或缺的条件，其安全性，可靠性及稳定性也越来越备受关注。

为保证电力系统稳定运行，柴油发电机组作为备用电源，在现代建筑中得到广泛使用。

那么问题来了，在设计柴油发电机组时，需要注意哪些事项呢？下面跟着小编一起来学习一下吧！
1、柴油发电机房储油间未设通气管及带阻火器的呼吸阀:
2、柴油发电机房及储油间探测器选型不当:
3、柴油发电机房采用普通灯具；柴油发电机房储油间照明普通翘板开关设置于储油间内:。

柴油发电机房设计要点总结柴油发电机房设计是保证电力供应的关键环节，其设计要合理、安全、经济、美观，还要满足使用要求和未来扩展要求。

以下是柴油发电机房设计要点总结：一、场地选址和规划1.根据用电负荷和电力供需平衡情况，合理选址，离负载中心近，远离污染源，且易于保障安全。

2.按照环境法规和安全标准，对场地环境进行调研和规划，确定场地面积、土地属性、地形地势、气候条件等参数，以确保发电机房的安全性和生态性。

3.考虑未来扩建的需求，并将场地规划得足够宽敞，以便于未来的工程扩展。

二、建筑设计1.建筑风格应与周边环境相协调，符合建筑风格规划，避免与周边环境产生突兀感，同时考虑到建筑形状及其材料、颜色和纹理，使建筑与周边环境和谐统一。

2.建筑内部设计要满足良好的自然光照、通风换气和空气净化设施，并需要按照《建筑设计标准》进行设计。

3.选择适合的外墙保温材料，以提高节能效果，并根据场地的环境、灾害等因素进行设计，以确保建筑的自然防护及有效性。

4.按照消防规范要求设计消防出口，及时足够地设置消防水源和消防设备，同时安装合格的消防控制系统，以在应急情况下保障人员生命财产安全。

5.按照建筑设计要求，设计防水、防盗、防雷等安全系统、设备和措施，以保证发电机房安全和电力的可靠供应。

三、发电机房专业设计1.按照柴油发电机组配备的要求，科学合理地设计发电机房内的设施和系统，确保其能稳定、可靠地工作，尽可能地减少其对周围环境的影响。

2.对柴油发电机组的不同型号、不同配件进行分类安放，以保证设备方便维护和管理，同时具有良好的通风性和防盗性能。

3.设计应合理，可实现故障自动检测，及时校准和更换损坏设备。

同时，设备存放、抢修通道及通风要求必须清晰明确。

4.考虑发电机组噪音、振动等因素，进行降噪处理和冷却、排气、排水和通风管道的设计，以保证室内环境的清洁和安全。

5.按照柴油发电机组的特点设计连接线路和保护装置，以确保设备的电力安全和电力供应的稳定性。

柴油发电机房设计要点总结柴油发电机房是用于存放和运行柴油发电机的重要场所，它的设计直接影响到发电机的运行稳定性和设备寿命。

柴油发电机房的设计要点至关重要。

下面我们就来总结一下柴油发电机房设计的要点。

1. 空间设计：柴油发电机房的空间设计应该考虑到发电机的外形尺寸和排烟系统的布局，确保发电机能够安装和维护，并且排烟系统能够有效地排放废气。

应该考虑到未来可能的扩建和维修等需要，为设备的操作和维护提供充分的空间。

2. 通风设计：柴油发电机房应该有良好的通风系统，保证室内空气的流通和质量。

通风系统应该能够有效地排除废气和热量，确保发电机在良好的工作环境中运行。

3. 绝缘设计：柴油发电机房的墙壁和屋顶应该具有良好的绝缘性能，以防止外部环境对发电机的影响，并且保持室内温度的稳定。

4. 消防设计：柴油发电机房应该配备完善的消防设施，包括火灾报警系统、灭火器和应急照明等设备，以应对可能发生的火灾。

5. 噪音控制：柴油发电机产生的噪音会对周围环境和工作人员造成影响，因此需要采取措施对发电机的噪音进行控制，如安装隔音设施和设置噪音监测系统等。

6. 照明设计：柴油发电机房的照明设计应该充分考虑到工作和维护的需求，确保室内有足够的光线，便于工作人员进行操作和维护。

7. 排水设计：柴油发电机房应该考虑排水系统的设计，确保在发生火灾或其他紧急情况时，能够快速排除室内积水，确保人员的安全。

8. 安全设计：柴油发电机房应该考虑到各种可能的安全隐患，如地震、气候变化、电力波动等因素，采取相应的安全措施并定期进行安全检查和维护。

9. 环境设计：柴油发电机房应该考虑到对周围环境的影响，避免发电机运行过程中对周围环境造成污染，尽量减少负面影响。

以上就是关于柴油发电机房设计要点的总结。

在实际设计中，需要根据具体情况和要求进行详细的设计方案，确保柴油发电机房的设计符合要求，并能够保证发电机的安全稳定运行。

柴油发电机房设计要点总结柴油发电机房是发电系统中重要的部分，其设计质量对于发电系统的安全稳定运行起着至关重要的作用。

为了确保柴油发电机房的设计符合相关的要求和标准，我们需要仔细考虑一系列关键要点。

下面就柴油发电机房设计的要点做一份总结，以供参考。

1. 空间规划和布局柴油发电机房的空间规划和布局对于确保设备的安全和运行效率非常重要。

在设计时需要考虑以下几个方面：- 机房大小：根据柴油发电机的型号和数量确定机房的大小，确保机房内有足够的空间容纳所有设备，并且方便维修和操作。

- 设备布局：合理布置柴油发电机、燃油箱、冷却系统和配电设备等，确保设备之间的间距足够，便于维修和保养。

- 通风和排气：考虑机房的通风和排气系统，以确保发电机房内空气流通良好，排除废气和热量，确保设备正常运行。

2. 安全和防火设计柴油发电机房是一个密闭的空间，需要特别关注安全和防火设计：- 防火材料：选择符合防火要求的材料进行装修，确保发生火灾时能够尽快扑灭火势。

- 防火设施：安装灭火器、烟感应器和火灾报警器等防火设施，及时发现并控制火灾事故。

- 安全出口：确保设备室内有足够的安全出口，并保持畅通，以确保人员在紧急情况下能够安全撤离。

3. 电气设计要点电气系统设计是柴油发电机房设计的核心内容，需要特别关注以下几个要点：- 输电线路：合理布置输电线路，确保电力输送的安全和可靠性。

- 接地设计：合理设计机房的接地系统，确保设备在发生漏电时能够及时跳闸，确保使用人员的安全。

- 配电系统：设计合理的配电系统，确保电力分配均衡、安全可靠。

4. 燃油储存和输送设计柴油发电机需要大量的燃油供给，因此燃油储存和输送的设计尤为重要：- 燃油储存：选择合适的燃油储存设备和容器，确保燃油的存储安全和稳定。

- 输燃系统：设计合理的输燃系统，确保燃油能够顺利输送到发电机，并确保输燃系统的安全性和可靠性。

5. 静音设计柴油发电机在运行时会产生一定的噪音，为了减少对周围环境的影响，需要进行合理的静音设计：- 隔音设计：选择隔音材料对发电机房进行隔音设计，降低噪音对周围环境的影响。

柴油发电机组技术方案设计引言：柴油发电机组是一种将柴油燃料转化为电能的装置。

其工作原理是通过柴油发动机驱动发电机来产生电力。

柴油发电机组具有广泛的应用领域，包括工业生产，建筑施工，医疗卫生，农业农村等各个领域。

针对不同的应用场景，柴油发电机组的技术方案设计也会有所差异。

一、功率需求定位首先，柴油发电机组的技术方案设计应该基于功率需求的定位。

通过对用电负荷进行准确的测算和预测，确定所需的发电机组功率。

在确定功率时，需要考虑到起动电流、加载电流、瞬态响应能力等因素。

在此基础上，选择合适的发电机组型号和额定功率。

二、选用发动机和发电机1.发动机选择：选择可靠性高、维护保养方便的柴油发动机。

应综合考虑功率因数，负荷特性，启动能力以及经济性等因素。

常用的柴油发动机品牌有康明斯、上柴、东风等，且具有独立的品牌售后服务机构。

2.发电机选择：发电机作为柴油发电机组的核心部件，其质量和性能直接决定了发电机组的稳定性和可靠性。

选择功率匹配的发电机，并确保其超容能力满足突发负荷的需求。

同时，其维修保养成本低、可靠性高，并具有短路能力，能够有效应对外部短路事件。

三、整机布置与并联方案柴油发电机组通常由发动机和发电机两部分组成。

在设计中，需要根据现场要求，选择合适的布置方式和并联方案。

常见的布置方式包括封闭式、开放式和集装箱式。

并联方案则涉及到多台发电机组的运行和同步控制，需要考虑并联模块、同步控制器和电缆布线等问题。

四、冷却系统设计柴油发动机工作时会产生大量的热量，需要通过冷却系统将其散发。

冷却系统包括水箱、风扇、水泵等部分。

在设计冷却系统时，需要确保发动机能够保持在合适的温度范围内，防止过热或过冷。

五、燃料供应系统设计柴油发电机组需要设计合理的燃料供应系统，确保燃料的供应充足和可靠。

燃料供应系统主要包括燃油箱、滤清器、燃油泵、喷油器等部分。

在设计燃料供应系统时，需要考虑到燃料的质量和纯净度，确保燃油不受污染，保证发电机组的可靠运行。
