柴油发电机房的设计-罗畅

柴油发电机组机房设计首先是机房的布局设计。

机房应根据机组的类型和数量来确定尺寸和布局。

在选择机房的位置时，应考虑通风、排污、噪声、安全等因素。

机房的尺寸应足够容纳机组，并留有足够的通道和操作空间。

机房内应设置消防设备、警示标识等，并确保机组的正常运行所需的通风和冷却系统。

其次是机房的材料和隔音设计。

机房墙壁和天花板应选用防火、隔音效果好的材料，以防止火灾和减少噪声对周围环境的影响。

地面可以采用防滑、耐磨的材料，以确保操作人员的安全。

再次是机房的通风和冷却系统。

机房内的机组产生大量热量，需要及时散热。

因此，机房应配备通风和冷却设备，如通风风扇、冷却器等。

通风系统应确保机房内空气流通，排除有害气体和热量，保持机组的正常运行温度。

另外，机房还应设置适当的防火设施。

机房内的柴油发电机组属于易燃设备，因此应配备消防设备，如灭火器、消防栓等，以防止火灾发生。

机房内还应设置火灾报警系统和自动灭火系统，提高机房的安全性。

此外，机房的照明和控制系统也是需要考虑的因素。

机房应配备足够的照明设备，确保操作人员可以清晰地看到机组和相关设备，方便操作和维护。

控制系统应设计合理，集中控制机组的开关、冷却和通风设备等，提高机组的效率和运行稳定性。

最后，机房的维护和检修也是需要考虑的。

机房应设计合理的通道和操作空间，方便人员进行机组的维护和检修工作。

机房内的设备和管道应布置整齐，便于操作和维修。

机房还应配备合适的工具和设备，以提高维修效率。

综上所述，柴油发电机组机房的设计应充分考虑机组的运行和维护需求，保证机组的正常运行和安全性。

合理的布局、材料选择、通风和冷却系统、防火设施、照明和控制系统以及维护和检修设备等都是设计中需要考虑的重要因素。

浅议民用建筑柴油发电机房的平战结合设计摘要：应急柴油发电机作为消防负荷、保障负荷的备用电源，广泛的存在于民用建筑地下室。

而根据相关规范要求，附建式人防工程大于5000平方米应设置人防电站。

由于两者在设计规范上要求不同，故一般分开设置。

但在一些特定条件下两者可以结合设置。

本文就柴油发电机房的平战结合设计进行分析，以供参考。

关键词：柴油发电机房；平战结合引言随着我国城市化的不断发展，作为建筑物附属设施的附建式人防工程规模也逐年增加。

附建式人防工程一般修建于建筑地下室内，平战结合使用：平时用于停车，战时通过临战转换，提供人员、物资、车辆掩蔽，保护人民生命和财产安全。

为更好的实现人防工程战备效益、经济效益和社会效益，需要更好的将平时功能与战时功能紧密结合。

独立设置的人防电站由于占地面积较大，平时不使用，如在符合相关规范的前提下与平时应急柴油发电机房结合设置，对提高地下室的使用效率具有较大意义。

1柴油发电机房的战时功能根据GB50038《人民防空地下室设计规范》要求，大于5000平方米的防空地下室应设置人防电站，战时使用的柴油发电机容量小于120kW时设置人防移动电站，大于120kW时设置人防固定电站或多个人防移动电站。

大于5000平方米的地下室至少有两个防火分区。

根据经验，即使不考虑上部建筑的消防或保障负荷，此等规模的地下室应急柴油发电机的功率也不会小于120kW。

因而平战结合的柴油发电机房战时状态应为人防固定电站而不能采用人防移动电站的形式。

2电站的选址根据《全国民用建筑工程设计技术措施》防空地下室分册要求，平战结合的人防电站宜设置在地下一层。

处于防护角度的考虑，具有多层地下室的建筑，其防空地下室一般设置于底层。

因此当建筑物仅有一层地下室时，可将柴油发电机房考虑为平战结合电站。

为节约空间、方便管理，人防固定电站设置的控制室，可与平时配电房的管理用房结合设置。

3储油间设计根据防火规范柴油发电机房内设置储油间的总储存量不大于1立方米，而防空地下室规范要求固定电站储油量应保证7-10天供电的需要。

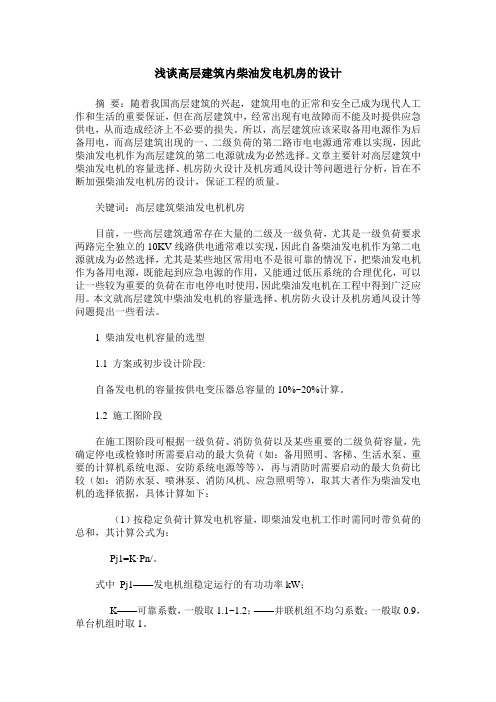

浅谈高层建筑内柴油发电机房的设计摘要：随着我国高层建筑的兴起，建筑用电的正常和安全已成为现代人工作和生活的重要保证，但在高层建筑中，经常出现有电故障而不能及时提供应急供电，从而造成经济上不必要的损失。

所以，高层建筑应该采取备用电源作为后备用电，而高层建筑出现的一、二级负荷的第二路市电电源通常难以实现，因此柴油发电机作为高层建筑的第二电源就成为必然选择。

文章主要针对高层建筑中柴油发电机的容量选择、机房防火设计及机房通风设计等问题进行分析，旨在不断加强柴油发电机房的设计，保证工程的质量。

关键词：高层建筑柴油发电机机房目前，一些高层建筑通常存在大量的二级及一级负荷，尤其是一级负荷要求两路完全独立的10KV线路供电通常难以实现，因此自备柴油发电机作为第二电源就成为必然选择，尤其是某些地区常用电不是很可靠的情况下，把柴油发电机作为备用电源，既能起到应急电源的作用，又能通过低压系统的合理优化，可以让一些较为重要的负荷在市电停电时使用，因此柴油发电机在工程中得到广泛应用。

本文就高层建筑中柴油发电机的容量选择、机房防火设计及机房通风设计等问题提出一些看法。

1 柴油发电机容量的选型1.1 方案或初步设计阶段:自备发电机的容量按供电变压器总容量的10%~20%计算。

1.2 施工图阶段在施工图阶段可根据一级负荷、消防负荷以及某些重要的二级负荷容量，先确定停电或检修时所需要启动的最大负荷（如：备用照明、客梯、生活水泵、重要的计算机系统电源、安防系统电源等等），再与消防时需要启动的最大负荷比较（如：消防水泵、喷淋泵、消防风机、应急照明等），取其大者作为柴油发电机的选择依据，具体计算如下：（1）按稳定负荷计算发电机容量，即柴油发电机工作时需同时带负荷的总和，其计算公式为：Pj1=K·Pn/。

式中Pj1——发电机组稳定运行的有功功率kW；K——可靠系数，一般取1.1~1.2；——并联机组不均匀系数；一般取0.9，单台机组时取1。

谈应急柴油发电机房的设计【摘要】对民用建筑中应急柴油发电机房设计中须注意的问题：包括选址、进、排风口、烟道的设计和应其它专业配合的问题进行了总结。

【关键词】应急柴油发电机组，进、排风口，烟井，基础，储油间，接地随着社会的发展，人民生活水平的提高，在现代民用建筑当中，用电设备的种类和数量越来越多，在这些用电设备当中，不仅有消防泵、喷淋泵等消防设备，还有需要可靠供电的生活泵、电梯等用电设备，为满足这些设备用电的可靠性，当市政电网无法提供两路独立电源时，在设计中采用柴油发电机组作为备用电源的方法被普遍采用。

虽然柴油燃点较高，发生火灾危险性相对较小，但是在民用建筑中是将柴油发电机组设置在建筑物主体内，从理论上来说肯定还是有危险性的，再考虑到机组运行过程中通风、噪音、振动等问题，无疑需要我们全面考虑并采取充分的防范措施，具体作法包括以下几个方面。

1.发电机房位置的选择和布置：1.1考虑到发电机房的进风、排风、排烟等情况，根据《民用建筑电气设计规范》的要求，柴油发电机房宜布置在首层，但是，通常大型公共建筑、商业建筑等民用建筑首层属黄金地带，并且首层会给周围环境带来一定的噪音，因此按规范规定，在确有困难时，也可布置在地下室，由于地下室出入不易,自然通风条件不良,给机房设计带来一系列不利因素,设计时要注意好,机房选址时应注意以下几点:1.1.1不应设在四周无外墙的房间,为热风管道和排烟管道排出室外创造条件;1.1.2 尽量避开建筑物的主入口、正立面等部位，以免排风、排烟对其造成影响；1.1.3 注意噪音对环境的影响;1.1.4 不应设在厕所、浴室或其它经常积水场所的正下方和贴邻；1.1.5 宜靠近建筑物的变电所,这样便于接线,减少电能的损耗,也便于管理；1.1.6 不应靠近防微振的房间；1.1.7 机房内设储油间.1.2 机房的布置1.2.1 柴油发电机房应采用耐火极限不低于2.00小时的隔墙和1.50小时的楼板与其它部位隔开;1.2.2 机房应有两个出入口,其中一个出口的大小应满足搬运机组的要求,门应采取防火、隔音措施，并应向外开启。

柴油发电机组机房设计三篇篇一：柴油发电机组的选择与机房设计【摘要】本文就柴油发电机组的设置原则、容量选择、机房设计等问题提出一些理解和认识。

【关键词】柴油发电机设置原则容量选择机房设计1 引言新型建筑人流密集，出于防火、消防安全的需要，对供电可靠性提出了严格的要求。

目前我们一般采用柴油发电机组作为应急电源，因为柴油发电机的容量较大，持续供电时间长，可独立运行，不受电网故障的影响，可靠性较高。

尤其是某些地区常用市电不是很可靠的情况下，把柴油发电机作为备用电源，既能起到应急电源的作用，又能通过低压系统的合理优化，可以让一些较为重要的负荷在市电停电时使用，因此柴油发电机在工程中得到广泛应用。

本文将就高层建筑中柴油发电机组的设置原则、容量选择、型式选择、机房设计等问题提出一些理解和认识。

2 设置原则符合下列条件之一，可选用柴油发电机作为备用电源：（1）保证一级负荷中特别重要的负荷用电。

（2）一级负荷从电力系统中取得第二电源困难或技术经济不合理时。

3 柴油发电机容量的选择现代一般民用建筑中，柴油发电机在火灾时为消防负荷，平时为重要负荷提供备用电源。

柴油发电机的容量应首先要满足稳定计算负荷需要，包括消防负荷和保证负荷两部分。

作为消防负荷，通常是作为消防用电设备的备用电源，一旦市电停电，即刻联锁开启发电机组。

遇到非消防紧急状态下的一般停电时，生活泵、客梯、酒店厨房动力、星级客房照明等负荷（称为保证负荷）亦需后备电源的供应。

如果设计发电机组仅仅负担应急照明等消防负荷，对保证负荷无法顾及，则必将造成机组空置、资源浪费。

为此，进行低压配电系统设计时，在满足消防负荷需要的前提下，可考虑停电而非火灾时，发电机对保证负荷的供电。

一种做法是将保证负荷集中接到发电机应急母线段上，火灾时，由火灾确认信号将保证负荷（客梯除外）的总开关分励脱扣。

总之，应分别计算消防负荷和保证负荷。

在确定发电机组容量时，应首先满足消防负荷的要求，再根据建设方的要求接入相应的保证负荷。

柴油发电机房设置要求一、机房的选置及空间发电机房的位置应尽量远离居民区，以减少机组噪声及排放对居民的影响。

机房应尽量在开阔场地上修建，以利于机组及附件的进出和通风散热。

机房的空间应充分考虑机组及附件的体积，保证机组和附件有足够的安装空间和散热空间。

二、机房的通风及防尘通风是发电机房建设很重要的内容。

通风不良，会直接影响发动机的燃烧和机房温升，降低发动机输出功率。

由于机房狭小，进排风口面积不足，将导致机房散热不良，油机将无法给出额定功率。

油机房进排风口的尺寸选择：根据机组燃烧所需的燃气量和机组散热所需的换气量进行计算。

燃气量和换气量之和便是机房的通风量，这是一个变化值，是随机房的温升而变化。

通常机房的通风量是根据机房的温升控制在5℃-10℃以内的情况下计算出来的。

将机房温升控制在5℃-10℃以内时的燃气量和换气量，便是此时机房的通风量，根据通风量便可计算进排风口的尺寸。

排风口、排烟口和进风口不得设置在同侧，以防止空气短路和废气被吸入油机房中机房防尘不好，也会对设备产生危害，它和通风是相互矛盾的，处理办法是将油机房进排风窗改成防雨防尘百叶窗。

在原来玻璃窗的位置，加装内、外两层百叶窗，在两层百叶窗的空腔部分进行防尘处理，安装铝合金过滤网，防尘尼龙网，既能防止小动物进入，又能遮拦灰尘。

若条件允许，机房内的进排风部分还可做些处理，如在机组排风处增加排风导流罩，在进风百叶窗处加装进风通道。

这样既能保证机房通风，又能杜绝灰尘杂物进入，还能起到一些降噪的作用。

三、机房降噪我公司的机房大多分布在居民区内，噪声危害越来越受到人们的重视，甚至有些地方已经到了非治理不可的程度。

当然治理噪声并不是把噪声完全消除，只是将其控制在人们所能接受的合理范围内，完全消除噪声是不可能也是不必要的。

治理噪声首先要分析噪声源及频谱，发电机组噪声主要来自以下几个方面：燃烧噪声、机械噪声及排气噪声，其中排气噪声为整个机房噪音的最高点，治理时需多加注意。

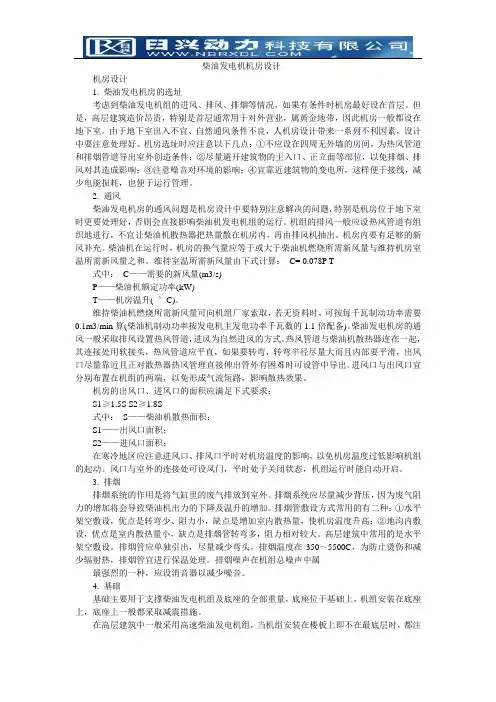

柴油发电机机房设计机房设计1. 柴油发电机房的选址考虑到柴油发电机组的进风、排风、排烟等情况，如果有条件时机房最好设在首层。

但是，高层建筑造价昂贵，特别是首层通常用于对外营业，属黄金地带，因此机房一般都设在地下室。

由于地下室出入不宜、自然通风条件不良，人机房设计带来一系列不利因素，设计中要注意处理好。

机房选址时应注意以下几点：①不应设在四周无外墙的房间，为热风管道和排烟管道导出室外创造条件；②尽量避开建筑物的主入口、正立面等部位，以免排烟、排风对其造成影响；③注意噪音对环境的影响；④宜靠近建筑物的变电所，这样便于接线，减少电能损耗，也便于运行管理。

2. 通风柴油发电机房的通风问题是机房设计中要特别注意解决的问题，特别是机房位于地下室时更要处理好，否则会直接影响柴油机发电机组的运行。

机组的排风一般应设热风管道有组织地进行，不宜让柴油机散热器把热量散在机房内，再由排风机抽出。

机房内要有足够的新风补充。

柴油机在运行时，机房的换气量应等于或大于柴油机燃烧所需新风量与维持机房室温所需新风量之和。

维持室温所需新风量由下式计算：C= 0.078P T式中：C——需要的新风量(m3/s)P——柴油机额定功率(kW)T——机房温升( °C)。

维持柴油机燃烧所需新风量可向机组厂家索取，若无资料时，可按每千瓦制动功率需要0.1m3/min算(柴油机制动功率按发电机主发电功率千瓦数的1.1倍配备)。

柴油发电机房的通风一般采取排风设置热风管道，进风为自然进风的方式。

热风管道与柴油机散热器连在一起，其连接处用软接头，热风管道应平直，如果要转弯，转弯半径尽量大而且内部要平滑，出风口尽量靠近且正对散热器热风管理直接伸出管外有困难时可设管中导出。

进风口与出风口宜分别布置在机组的两端，以免形成气流短路，影响散热效果。

机房的出风口、进风口的面积应满足下式要求：S1≥1.5S S2≥1.8S式中：S——柴油机散热面积；S1——出风口面积；S2——进风口面积；在寒冷地区应注意进风口、排风口平时对机房温度的影响，以免机房温度过低影响机组的起动。

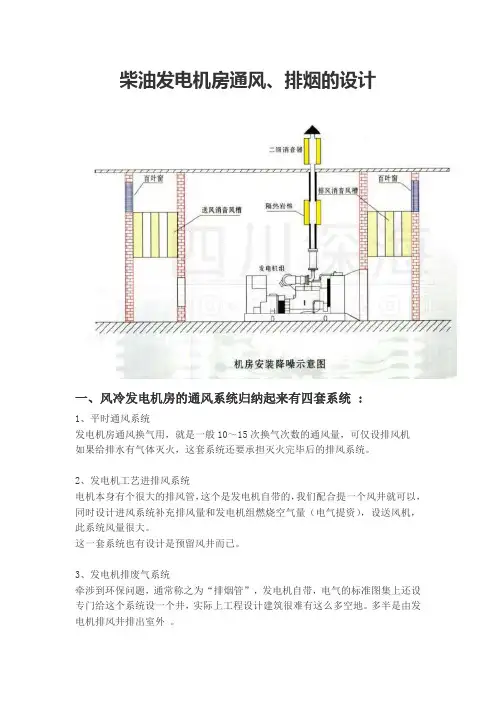

柴油发电机房通风、排烟的设计一、风冷发电机房的通风系统归纳起来有四套系统 :1、平时通风系统发电机房通风换气用，就是一般10～15次换气次数的通风量，可仅设排风机如果给排水有气体灭火，这套系统还要承担灭火完毕后的排风系统。

2、发电机工艺进排风系统电机本身有个很大的排风管，这个是发电机自带的，我们配合提一个风井就可以，同时设计进风系统补充排风量和发电机组燃烧空气量（电气提资），设送风机，此系统风量很大。

这一套系统也有设计是预留风井而已。

3、发电机排废气系统牵涉到环保问题，通常称之为“排烟管”，发电机自带，电气的标准图集上还设专门给这个系统设一个井，实际上工程设计建筑很难有这么多空地。

多半是由发电机排风井排出室外。

4、储油间排风系统可以与1合用，此时通往储油间的支管上设止回阀、防火阀；也可以单独设系统，采用防爆通风机。

二、柴油发电机房通风包括两部分，平时通风和工作通风。

平时通风：风冷和水冷发电机的机房平时通风取6次换气次数，储油间通风换气次数不小于3次。

对于采用气体灭火系统的机房，在火灾后，本通风系统负责排除室内废气，但不是事故通风；为保证人的安全，建议按事故通风设置启动按钮。

工作通风：水冷柴油发电机须考虑工作耗氧所需空气量；风冷发电机冷却风量大，一般采用自然进风，柴油发动机自带风扇压力排放，但柴油发电机自带风机压头只有150Pa左右，在井道阻力大时需增加风机克服井道阻力，一般进风井阻力大，加进风机；排风井阻力大，则加排风机。

柴油发电机房采用气体灭火，进、排风通道上应设电磁阀，在柴油发电机房发生火灾气体灭火启动时，连锁关闭这些阀门，以保证灭火效果。

柴油发电机排烟为有压排烟，烟气温度高，气流速度高，烟气需高空排放，烟管应考虑保温隔热，同时需设减震吊架。

柴油发电机房无需设置消防排烟。

柴油发电机组机房设计与布置推荐发电机组的机房必须经过设计，以适用于所有可预期的操作和保养状况。

本文件仅为一般性建议。

机房设计必须遵守当地政府建筑法规、消防法规及其它适用的规定。

一．安装定位首先选择安装在建筑物内，或者是建筑物外部的遮阴处或单独的机房。

安装难易程度和经济性取决于以下组成部分的布局和自然条件，如：发电机组，是日用油箱，散热通风设施，以及相关附属部件等等。

在考虑选择确定位置时，有以下几种情况：室内和室外安装决定因素：●噪声：机房噪音要求满足有关国家标准和法规。

●环境温度：要求机房室内环境温度保持在4℃以上。

●安装底座。

●配电盘和开关转换柜的安装。

●冷却水加热器、电池充电器电路等。

●防洪、防火、防冻、防破坏保障。

●防溢出，漏油设施。

室外装机●对大气环境的噪声。

●机房的规格：500KW以下的机组可使用小型机房，单体封闭型的机房则可选用于大部分机组。

●防护栅栏和隔离墙。

●划定适当的安全线。

●发动机排气。

发动机的废气必须由排气孔和建筑开口处排出。

室内装机●只能使用专用的机房，对紧急供电系统，机房应有专用电话号码，同时要考虑到大量的通风气流对同一机房内其他设备，如建筑物用锅炉的影响。

●建筑物的防火等。

大部分规定为1或2小时级。

●冷却系统。

建议安装散热水箱。

●通风系统。

发电机组工作中有大量的气体流动，对于热交换器和远置型散热水箱的机组，应安装排气扇。

●发动机废气。

发动机的废气应在建筑屋的最高、下风口处；应远离建筑物通风孔或开口。

●燃料存贮和输送。

有关规定可能禁止在建筑物内存贮，因此可能需要向存贮罐添注燃料。

安装之前必须先考虑以下几点：●底座表面的水平●足够的冷却空气供应●足够的新鲜进气●冷却空气的排放●发动机废气的排放●电气的连接●操作及维修空间的影响●噪音标准●减振器安装最适当的发电机组位置所在，决定于其它相关系统，如通风、配线、燃油管路及排烟等，机组位置应尽可能接近于总开关箱旁。

选择安装的空间应远离极端热或冷的周围温度，并保护发电机组不受天气条件及闲杂人群的影响与干预。

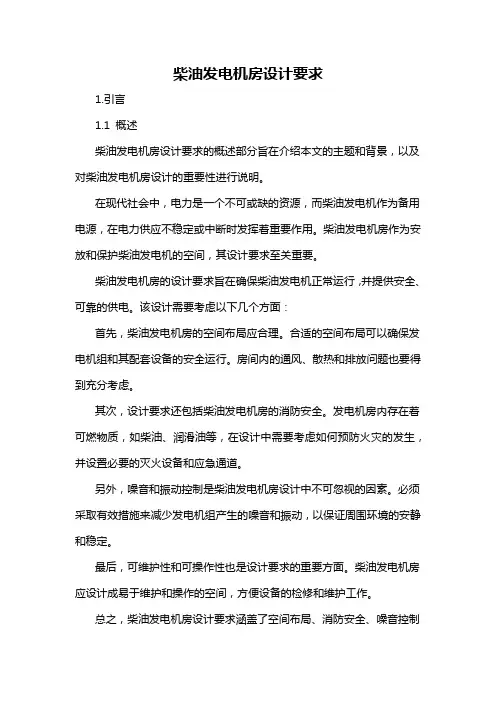

柴油发电机房设计要求1.引言1.1 概述柴油发电机房设计要求的概述部分旨在介绍本文的主题和背景，以及对柴油发电机房设计的重要性进行说明。

在现代社会中，电力是一个不可或缺的资源，而柴油发电机作为备用电源，在电力供应不稳定或中断时发挥着重要作用。

柴油发电机房作为安放和保护柴油发电机的空间，其设计要求至关重要。

柴油发电机房的设计要求旨在确保柴油发电机正常运行，并提供安全、可靠的供电。

该设计需要考虑以下几个方面：首先，柴油发电机房的空间布局应合理。

合适的空间布局可以确保发电机组和其配套设备的安全运行。

房间内的通风、散热和排放问题也要得到充分考虑。

其次，设计要求还包括柴油发电机房的消防安全。

发电机房内存在着可燃物质，如柴油、润滑油等，在设计中需要考虑如何预防火灾的发生，并设置必要的灭火设备和应急通道。

另外，噪音和振动控制是柴油发电机房设计中不可忽视的因素。

必须采取有效措施来减少发电机组产生的噪音和振动，以保证周围环境的安静和稳定。

最后，可维护性和可操作性也是设计要求的重要方面。

柴油发电机房应设计成易于维护和操作的空间，方便设备的检修和维护工作。

总之，柴油发电机房设计要求涵盖了空间布局、消防安全、噪音控制和可维护性等多个方面。

只有在满足这些设计要求的基础上，柴油发电机房才能有效地保护和提供可靠的电力供应。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构是指文章的组织方式和内容的安排顺序，它对于读者理解和掌握文章内容具有重要的作用。

本文按照以下结构进行组织：1. 引言：概述柴油发电机房设计要求的重要性和背景，并明确目的。

2. 正文：2.1 设计要点一：介绍柴油发电机房设计的第一个要点，如室内空间规划、布局和设计原则等内容。

2.2 设计要点二：介绍柴油发电机房设计的第二个要点，如通风系统、消防安全措施等内容。

3. 结论：3.1 总结：总结柴油发电机房设计要求的主要内容，强调其在保障电力供应安全和设备正常运行方面的重要性。

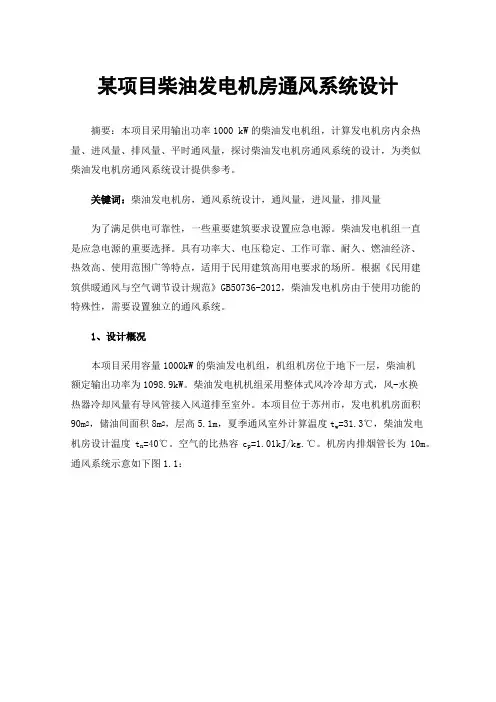

某项目柴油发电机房通风系统设计摘要：本项目采用输出功率1000 kW的柴油发电机组，计算发电机房内余热量、进风量、排风量、平时通风量，探讨柴油发电机房通风系统的设计，为类似柴油发电机房通风系统设计提供参考。

关键词：柴油发电机房，通风系统设计，通风量，进风量，排风量为了满足供电可靠性，一些重要建筑要求设置应急电源。

柴油发电机组一直是应急电源的重要选择。

具有功率大、电压稳定、工作可靠、耐久、燃油经济、热效高、使用范围广等特点，适用于民用建筑高用电要求的场所。

根据《民用建筑供暖通风与空气调节设计规范》GB50736-2012，柴油发电机房由于使用功能的特殊性，需要设置独立的通风系统。

1、设计概况本项目采用容量1000kW的柴油发电机组，机组机房位于地下一层，柴油机额定输出功率为1098.9kW。

柴油发电机机组采用整体式风冷冷却方式，风-水换热器冷却风量有导风管接入风道排至室外。

本项目位于苏州市，发电机机房面积90m2，储油间面积8m2，层高5.1m，夏季通风室外计算温度t w=31.3℃，柴油发电机房设计温度t n=40℃。

空气的比热容c p=1.01kJ/kg.℃。

机房内排烟管长为10m。

通风系统示意如下图1.1：图1.1 柴油发电机房通风示意图由上图可知，柴油发电机房通风系统包括柴油发电机组排风、排烟；机房进风；机房平时排风；储油间排风。

柴油发电机房位于地下一层，进风通过管井从一层进入，在进风井内侧设6台边墙风机，风机的风量12670m3/h 、压力150Pa。

排风由发电机组接至排风竖井。

排烟管道接至排烟井，高空排放。

机房、储油间排风通过风机接至风井排至室外，风机的风量2300m3/h 、压力350Pa。

储油间的排风管上设70℃防火阀。

2、柴油发电机房通风系统设计本次设计柴油发电机房的设计步骤为：（1）根据柴油发电机房余热量计算柴油发电机房所需的通风量；（2）计算消除室内有害物所需送风量；（3）计算柴油发电机房燃烧空气所需空气量及局部排风量；（4）由（1）（2）（3）确认机房进风量；（5）计算机房排风量为进风量为进风量减去柴油机燃烧所需空气量；（6）最后计算柴油发电机房平时排风量及储油间排风量。

柴油发电机机房设计一、机房的位置和布局1.选择一个距离其他建筑物和可燃物较远的地方，以确保机房的安全性。

2.机房的布局应该仔细考虑各个部分的空间分配，确保足够的空间来容纳发电机组及其附件设备，并提供足够的空间进行操作和维护。

3.机房应具有良好的通风和隔音效果，以确保发电机组的正常运行和减少噪音。

二、机房的结构和建筑材料1.机房的结构应坚固耐用，以承载发电机组和附属设备的重量，并抵抗自然灾害和环境因素的影响。

2.外墙可以选择使用混凝土、金属板或其他防火材料，以提高机房的耐火性。

3.机房的屋顶应具有防水功能，并已进行充分的保温处理。

三、机房的通风系统1.设计一个有效的通风系统，以确保机房内空气的流动，并排除废气和热量。

2.通风系统应包括新风口和排风口，以确保新鲜空气的进入，并将热空气和废气排出。

四、机房的电力系统1.设计一个可靠的电力系统，以供给发电机组及其附属设备所需的电能。

2.机房的电力系统应包括主电源、备用电源和紧急电源，以确保能够在断电情况下继续供电。

五、机房的消防系统1.安装火灾报警系统和自动灭火系统，以保护机房免受火灾的损害。

2.定期检查和维护消防系统，确保其正常运行。

六、机房的安全措施1.安装视频监控系统和入侵报警系统，以确保机房的安全性。

2.设置严格的安全访问控制，只允许授权人员进入机房。

七、机房的维护和保养1.制定并执行机房的维护计划，包括定期检查设备、更换滤清器和保养机器等。

2.定期进行机房的清洁工作，确保机房的环境干净整洁。

总结：柴油发电机机房设计是确保发电机组安全运行的关键因素。

机房的位置、布局、结构、通风系统、电力系统、消防系统、安全措施以及维护和保养等方面都需要充分考虑，并与相关标准和规范相符。

通过合理的设计和建设，可以有效地减少故障和风险，并确保柴油发电机组的稳定运行。

柴油发电机室设计规范方案1.设计目标和要求-设计目标：确保柴油发电机室的安全、高效、可靠运行，满足电力系统对电力供应的需求。

-设计要求：满足当地消防、环保、建筑等相关规范要求，保证发电机室的通风、隔音、防水、防火及易用性。

2.布局设计-发电机室应独立设置，远离办公区等人员集中区域。

根据柴油发电机组数量和容量大小确定发电机室的面积，确保设备和操作空间充足。

-发电机室应有足够的通风空间，通风设备应根据实际需要进行合理设置。

-发电机室门窗应尽量避免面对面，以减少噪音传播和热散失。

3.柴油发电机组的选型和布局-柴油发电机组的选型应考虑功率、效率、排放、可靠性、维护和故障处理等方面的要求。

-发电机组的布局应留有足够的空间进行检修和维护工作，以及燃油供给、冷却系统等设备的布置。

4.电气系统设计-发电机室内的电气设备和线路应符合相关电气安全规范，配电箱、开关柜等应有足够的安全间距和防护措施。

-发电机组的接地系统应符合国家规范要求，确保人身安全。

-发电机组应设有适当的电气保护和监测装置，如过流保护、温度监测、短路保护等。

5.通风和排气系统设计-发电机室应具备良好的通风系统，确保发电机组正常运行所需的空气流通。

-在柴油发电机室内安装适当数量和位置的通风口和排气设备，以排除废气和减少噪音。

6.防火设计-发电机室应采用耐火材料进行装修，设有自动火灾报警和灭火系统。

-发电机室内应设置防火隔墙和防火门，以防止火势蔓延。

-柴油发电机组应设有自动灭火系统，并定期检查及保养。

7.环境保护设计-发电机室内应设有适当的消音设备，减少噪音对周围环境的影响。

-发电机室应设有独立的排污系统，对废水、废油的处理应符合当地环保要求。

-发电机室内应设有适宜的照明设备，以提供良好的工作环境。

以上是柴油发电机室设计规范方案的示范，具体设计方案要根据实际情况和相关规范要求进行调整和完善。

在设计过程中，应注重合理布局、安全可靠、易于维护等方面的考虑，以满足发电机室的功能需求和使用要求。

柴油发电机房的设计园林、建筑与规划设计建材与装饰２００８年０５月柴油发电机房的设计罗畅（深圳市建筑设计研究总院有限公司）概述柴油发电机作为应急备用的发电装置，在通信机楼、银行、国际展览中心、证券公司等重要负荷集中的建筑中是必不可少的。

而柴油发电机房的设计是一个系统工程，它包括地址选择、燃油设置、进风、排风、排烟及环保消烟等一系列问题，如何使发电机组安全、高效地工作，是我们设计人员必需综合考虑的问题。

油箱间底部，为了隔离油污，一般设置３００ｍｍ￣５００ｍｍ的沙石层，油箱间设置门槛，以防止漏油流向发电机房。

《民用建筑电气设计规范》第６．１．９．１条规定：根据ＪＧＪ／Ｔ１６－９２按柴油发电机运行３～又根据ＧＢ５００４５－９５《高８ｈ设置日用油箱；层民用建筑设计防火规范》第４．１．１０．２条规定：中间罐的容积不应大于１ｍ３。

设计中，不论柴油发电机的容量大小，设置的油箱为一台发电机对应一个容积不应大于１ｍ３的油箱。

通常在我们设计的项目中，柴油发电机的功率都较大，１ｍ３的油箱仅能满足发电机运不能满足市电停电较长的要求，所以在实际应用中，可通行３～４ｈ，过设置地下油库、移动油车解决长时间供油问题。

１选址发电机运行的理想条件是有一个清洁、凉爽、干燥的环境，所以我们在选择地址应尽量使之满足。

柴油发电机房应尽量设置在建筑物的背面，而不设置在大楼的主要出入口、贴邻或主出入口的上下。

对于高层建筑和一些重要的商业建筑中，如果有地下层，柴油发电机一般设置在地下一层。

若设置在地下一层，首先需考虑到发电机的搬运问题，作为电气专业，应将发电机的尺寸及重量提交土建专业，以使其规划的搬运通道及楼面荷载能满足发电机的运输要求。

其次得考虑发电机的进风、排风、排烟通道，由于设置在地下一层，发电机机房一般不直接靠室外，所以在设计初期我们应预留足够面积的进风、排风和排烟井道。

对于通信机楼、工厂这一类建筑，一般没有设置地下室，柴油发电机就设置在一层。

!如何设计柴油发电机房如何设计柴油发电机房作为应急发电设备，柴油发电机有着巨大的使用空间，特别是在电力机房、通信机房当中，更是有着举足轻重的作用如何搭建发电机组设备、在机房当中，有哪些注意事项，这里带您具体了解下一、发电机房的位置选择：1 发电机房宜靠近一级负荷或配变电所，可设置在建筑物的首层、地下一层或地下二层2 当设置在地下室时，宜至少一面靠外墙的非主入口及背风侧，以便于的进出、通风及排烟等3 应便于设备运输、吊装和检修4 应避开建筑物的主要出入口及主要通道；以免在机组定期维修、保养时，影响人员进出5 不应设置在厕所、浴室等潮湿场所的下方或相邻，以免渗水影响机组运行注：表中尺寸为实际经验数据，在设计时不宜缩小，如机组按水冷却方式设计时，柴油机端距离c可适当缩小，如机组需要设消音装置时，尺寸需另外考虑二、发电机组的通风散热系统设计：1 热风出口宜靠近且正对柴油机散热器；2 热风管与柴油机散热器连接处，应采用软接头；3 热风出口不宜设在主导风向一侧，若有困难时应增设挡风墙；4 机组设在地下层，热风管无法平直敷设而需拐弯引出时，其热风管弯头不宜超过两次；5 当热风通道直接导出室外有困难时，可设置竖井导出；6 当机组无法安排热风出风口时，可采用分体式散热机组，柴油机夹套内的冷却水油泵送至分体水箱冷却；7 机房应有足够的新风补充；8 若空气的进、出风口的面积不能满足要求时，应采用机械通风并进行风量计算，发电机的发热量应向生产厂家索取； 9 进风口宜正对发电机端或发电机两侧三、发电机组的排烟系统设计：1 应满足环保部门的要求，排烟管道应引至屋顶室外高空处排放，或经过消烟除尘处理后再行排放，以免污染环境2 每台柴油机的排烟管应单独引出室外，宜架空敷设，也可敷设在井道中排烟管弯头不宜过多，并能自由位移机房内的排烟管道采用架空敷设时，室内部分应敷设隔热保护层当排烟管架空敷设在燃油管下方或沿地沟敷设需穿越燃油管时，还应考虑安全措施 3 排烟管较长时，应采用自然补偿段、加大排烟管直径，排烟阻力不能超过柴油机的要求，若无条件，应装设补偿器 4 排烟管与柴油机排烟口连接处，应装设弹性波纹管5 排烟管过墙处应加保护套，伸出屋面或侧墙的烟管出口端，应加装防雨帽四、发电机组的消音隔振系统设计：1 应采取机组消音及机房隔音综合治理措施，治理后环境噪音不宜超过表2所列数值；2 机房四周墙壁和屋顶等维护结构，一般应具有计权隔声量Rw≥35dB；3 机房设备出入的大门及人员出入的小门的计权隔声量Rw≥35dB；4 机房与控制室之间的隔声门窗，计权隔声量Rw≥30dB；5 柴油发电机组应设置具有良好减震性能的隔振基础；置于楼层中的机组应设置专用的隔振装置，防止机组底座振动产生的结构噪声对邻近房间的干扰；表2城市区域环境噪音标准(dB)6 机房的管道应采用减震支架；7 进、排风系统用消声装置和高温排烟消声器，应选用专业厂商提供的可靠产品，或由专业单位进行设计制造五、机房基础设计：基础主要用于支撑柴油发电机组及底座的全部重量，底座位于基础上，机组安装在底座上，底座上一般都采取减震措施在高层建筑中一般采用高速柴油发电机组，当机组安装在楼板上即不在最底层时，都注采用重混凝土基础，以免基础过重而增加楼板荷重，设计时需把机组荷栽提供给结构专业当机组位于建筑物底层时，应按机组要求设置混凝土基础底角螺丝可预埋，也可以等机组到达后在用电钻打孔安装六、储油设施的设置应符合下列规定：1 机房内应设置储油间，其总存储量不应超过当地消防要求，并采取相应的防火措施；2 日用燃油箱一高位布置，出油口宜高于柴油机的高压射油泵；3 卸油泵和供油泵可共用，应装电动和手动泵各一台，其流量按最大卸油量或供油量确定；4 高层建筑内，柴油发电机房的的维护构件的耐火极限不低于二级耐火等级建筑的相应要求，开向发电机房的门应采用自行关闭的甲级防火门；5 通向室外的输油管道宜设有防冬季油冷凝的加热措施柴油发电机组的排烟经消音消烟池处理后，直接排入机房出风口，这种做法允许吗？单设的排烟井，是否要通过本建筑物最高处？深圳地区目前多数做法是烟气经消音、消烟处理后，将烟气直接排入柴油机的热风道，随热风一起排放，或单独通过排烟管道在室外低空排放但烟气必须经过处理，排放的烟气环境指标必须满足深圳市环保部门的规定经严格测试合格后，方能运行对于短时间运行的柴油发电机，建议可采取烟气严格处理后低空排放的做法；而对于长时间运行的柴油发电机，建议执行《民用建筑电气设计规范》 16-第条：“机房设置在高层建筑物内时，机房内应有足够的新风进口及合理的排烟道位置机房排烟道应避开居民敏感区，排烟口宜内置排烟道至屋顶当排烟口设置在裙楼屋顶时，宜将烟气处理后再行排放” 此外，排烟口位置的确定，需与建筑专业、通风动力专业充分协调，并结合工程具体情况，力求合理、合规补充柴油发电机房防排烟柴油发电机正常工作的排烟是必须的，但不要设置消防排烟！因为，柴油发电机本身一般是在市电失效的情况下才启动工作并主要是提供紧急的消防或照明电源这里，消防排烟的主要目的是救人而不是救设备！给排水专业会设置水喷雾系统或气体灭火系统，那就更不能打开风机排烟了，它会灭了上述两种系统的灭火机理！对于气体灭火系统而言，还应该设置相应的泄压阀保证灭火气体能顺利进入着火的房间。
