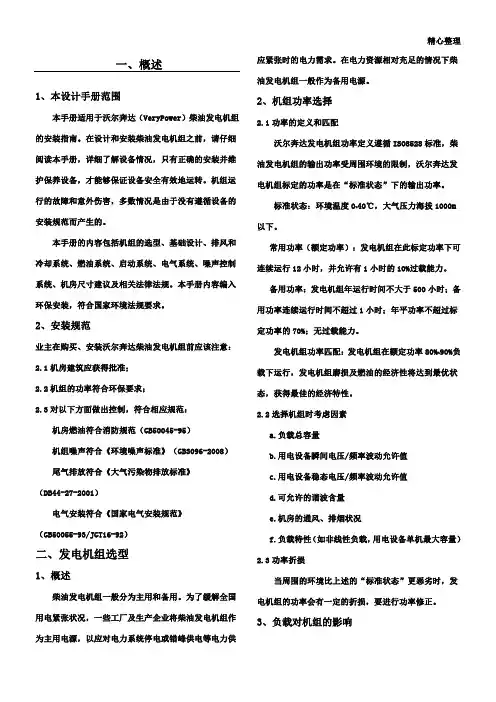

精心整理一、概述1、本设计手册范围本手册适用于沃尔奔达（VeryPower ）柴油发电机组的安装指南。
在设计和安装柴油发电机组之前，请仔细阅读本手册，详细了解设备情况，只有正确的安装并维护保养设备，才能够保证设备安全有效地运转。
机组运22.12.22.3（（GB50055-93/JGT16-92）二、发电机组选型1、概述柴油发电机组一般分为主用和备用。
为了缓解全国用电紧张状况，一些工厂及生产企业将柴油发电机组作为主用电源，以应对电力系统停电或错峰供电等电力供应紧张时的电力需求。
在电力资源相对充足的情况下柴油发电机组一般作为备用电源。
2、机组功率选择2.1功率的定义和匹配沃尔奔达发电机组功率定义遵循ISO8528标准，柴油发电机组的输出功率受周围环境的限制，沃尔奔达发电机组标定的功率是在“标准状态”下的输出功率。
1000m小时；备80%~90%负e.机房的通风、排烟状况f.负载特性（如非线性负载，用电设备单机最大容量） 2.3功率折损当周围的环境比上述的“标准状态”更恶劣时，发电机组的功率会有一定的折损，要进行功率修正。
3、负载对机组的影响突加较大负载及大功率异步电动机的起动对发电机组影响较大，发电机组在突加负载后必须有足够的恢复频率能力。
沃尔奔达发电机组所有机型对首次突加60%额定功率已经过多次实践证实；对于首次突加负载超过60%额定功率时，请咨询沃尔奔达新能源股份有限公司技术开发中心。
5~7余量。
（1）计算容量式中：P jP∑η（2）按最大的单台电动机或成组电动机起动的需要，计算发电机组功率：P=（P∑-Pm）／η∑+PmKCcosψm（kW）式中：Pm---功率最大的电动机或成组电动机的功率（kW）；η∑---总负荷的计算效率，一般取0.85；cosΨm---电动机的起动功率因数，一般取0.4；K---电动机的起动倍数；C---全压起动C=l.0，Y—△起动C=0.67，自耦变压器起动50％抽头C=0.25，65％抽头C==0.42，80％抽头C=0.64。

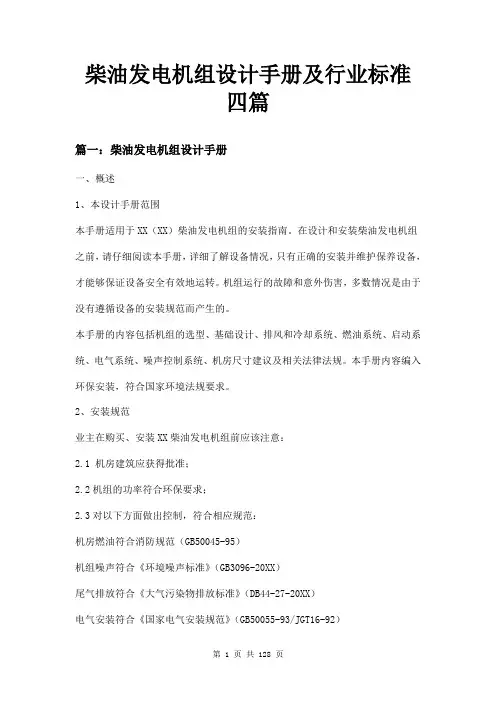

柴油发电机组设计手册及行业标准四篇篇一：柴油发电机组设计手册一、概述1、本设计手册范围本手册适用于XX（XX）柴油发电机组的安装指南。
在设计和安装柴油发电机组之前，请仔细阅读本手册，详细了解设备情况，只有正确的安装并维护保养设备，才能够保证设备安全有效地运转。
机组运行的故障和意外伤害，多数情况是由于没有遵循设备的安装规范而产生的。

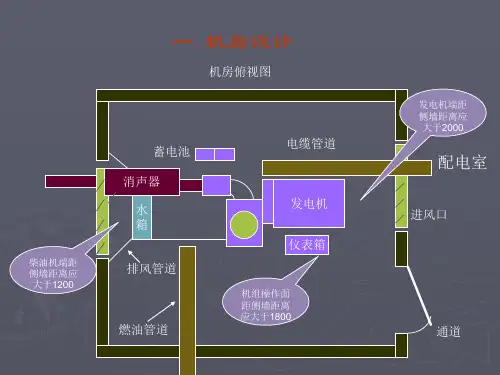

本手册的内容包括机组的选型、基础设计、排风和冷却系统、燃油系统、启动系统、电气系统、噪声控制系统、机房尺寸建议及相关法律法规。
本手册内容编入环保安装，符合国家环境法规要求。
2、安装规范业主在购买、安装XX柴油发电机组前应该注意：2.1 机房建筑应获得批准；2.2机组的功率符合环保要求；2.3对以下方面做出控制，符合相应规范：机房燃油符合消防规范（GB50045-95）机组噪声符合《环境噪声标准》（GB3096-20XX）尾气排放符合《大气污染物排放标准》（DB44-27-20XX）电气安装符合《国家电气安装规范》（GB50055-93/JGT16-92）二、发电机组选型1、概述柴油发电机组一般分为主用和备用。
为了缓解全国用电紧张状况，一些工厂及生产企业将柴油发电机组作为主用电源，以应对电力系统停电或错峰供电等电力供应紧张时的电力需求。
在电力资源相对充足的情况下柴油发电机组一般作为备用电源。
2、机组功率选择2.1功率的定义和匹配XX发电机组功率定义遵循ISO8528标准，柴油发电机组的输出功率受周围环境的限制，XX发电机组标定的功率是在“标准状态”下的输出功率。
40℃，大气压力海拔1000m以下。
标准状态：环境温度 0~常用功率（额定功率）：发电机组在此标定功率下可连续运行12小时，并允许有1小时的10%过载能力。
备用功率：发电机组年运行时间不大于500小时；备用功率连续运行时间不超过1小时；年平功率不超过标定功率的70%；无过载能力。
90%负载下运行，发电机组磨损及发电机组功率匹配：发电机组在额定功率80%~燃油的经济性将达到最优状态，获得最佳的经济特性。

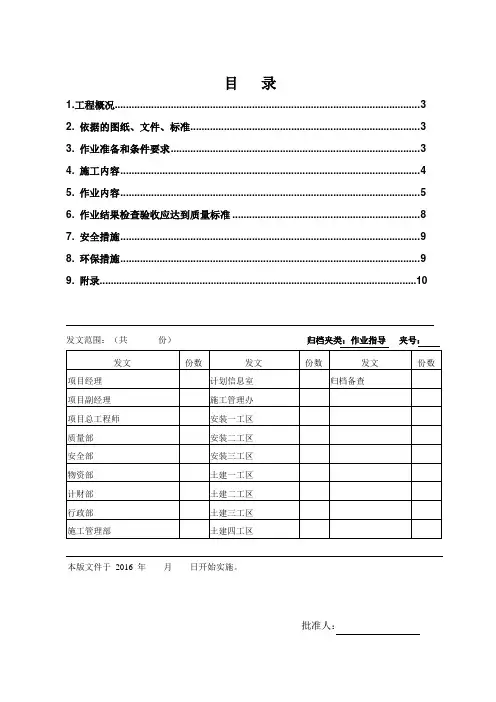

目录1.工程概况 (3)2. 依据的图纸、文件、标准 (3)3. 作业准备和条件要求 (3)4. 施工内容 (4)5. 作业内容 (5)6. 作业结果检查验收应达到质量标准 (8)7. 安全措施 (9)8. 环保措施 (9)9. 附录 (10)发文范围：（共份）归档夹类：作业指导夹号：本版文件于2016 年月日开始实施。
批准人：1.工程概况本工程汽轮机、发电机由上海汽轮机有限公司供货。
汽轮机型式为超临界、一次中间再热、两缸两排汽、单轴、直接空冷凝汽式汽轮机；发电机的冷却方式为水、氢、氢。
新疆恒联五彩湾（2×660MW）电厂一期工程新疆自治区昌吉回族自治州吉木萨尔县境内，厂址地处吉木萨尔县国家级准东经济技术开发区内，距吉木萨尔县城直线距离约88.5km，公路距离约152km，西距五彩湾镇35km。
厂址南北长约2km，东西宽约1km，可利用场地面积200hm2。
一期工程装设2台660MW国产超临界直接空冷燃煤机组，同步建设湿法脱硫及脱硝设施，我单位负责1号机组主体安装工程。
1.1. 系统简介本作业指导书施工范围为恒联五彩湾（2×660MW）电厂A标段工程：柴油发电机1台；日用油箱1台；发电机附件及排汽管道、油管道；2. 依据的图纸、文件、标准2.1. 五彩湾恒联电厂汽机专业施工组织设计2.2. 西北电力设计院安装图纸F6001S-J2902以及厂家提供的安装说明书等2.3. 经批准签发的设计变更单2.4. 《电力建设施工及验收技术规范》（管道篇）DL/T5190.5-20122.5. 《电力建设施工及验收技术规范》（焊接篇）DL/T869-20122.6. 《电力建设施工及验收技术规范》（汽轮机机组篇）DL5190.3-2012;2.7. 中国能源建设集团有限公司安全生产管理暂行办法2.8. 《电力建设安全工作规程》（第一部分：火力发电厂）DL5009.1-20142.9. 《五彩湾项目安全文明施工管理规定》3. 作业准备和条件要求3.1. 作业准备：3.1.1. 图纸已经会审完毕；3.1.2. 安装施工前由技术员对施工人员进行技术培训和技术交底；3.1.3. 安装所需原材料能满足施工要求；3.1.4. 主要机械、机具配备其它机具根据需要灵活变动。

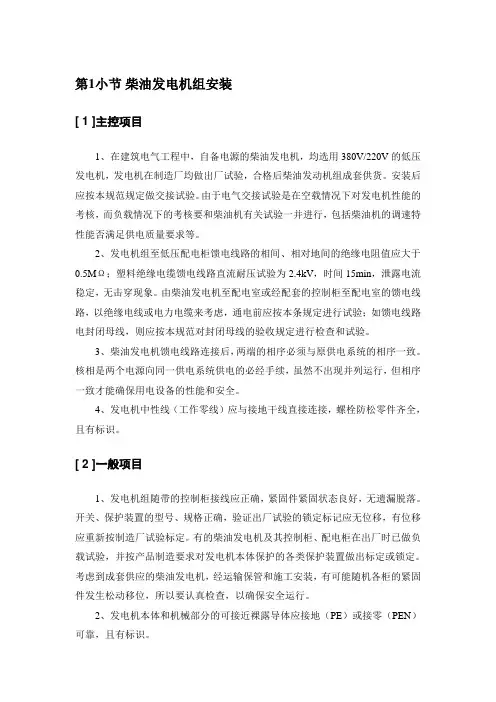

第1小节柴油发电机组安装[ 1 ]主控项目1、在建筑电气工程中，自备电源的柴油发电机，均选用380V/220V的低压发电机，发电机在制造厂均做出厂试验，合格后柴油发动机组成套供货。
安装后应按本规范规定做交接试验。
由于电气交接试验是在空载情况下对发电机性能的考核，而负载情况下的考核要和柴油机有关试验一并进行，包括柴油机的调速特性能否满足供电质量要求等。
2、发电机组至低压配电柜馈电线路的相间、相对地间的绝缘电阻值应大于0.5MΩ；塑料绝缘电缆馈电线路直流耐压试验为2.4kV，时间15min，泄露电流稳定，无击穿现象。
由柴油发电机至配电室或经配套的控制柜至配电室的馈电线路，以绝缘电线或电力电缆来考虑，通电前应按本条规定进行试验；如馈电线路电封闭母线，则应按本规范对封闭母线的验收规定进行检查和试验。
3、柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致。
核相是两个电源向同一供电系统供电的必经手续，虽然不出现并列运行，但相序一致才能确保用电设备的性能和安全。
4、发电机中性线（工作零线）应与接地干线直接连接，螺栓防松零件齐全，且有标识。
[ 2 ]一般项目1、发电机组随带的控制柜接线应正确，紧固件紧固状态良好，无遗漏脱落。
开关、保护装置的型号、规格正确，验证出厂试验的锁定标记应无位移，有位移应重新按制造厂试验标定。
有的柴油发电机及其控制柜、配电柜在出厂时已做负载试验，并按产品制造要求对发电机本体保护的各类保护装置做出标定或锁定。
考虑到成套供应的柴油发电机，经运输保管和施工安装，有可能随机各柜的紧固件发生松动移位，所以要认真检查，以确保安全运行。
2、发电机本体和机械部分的可接近裸露导体应接地（PE）或接零（PEN）可靠，且有标识。
3、受电侧低压配电柜的开关设备、自动或手动切换装置和保护装置等试验合格，应按设计的自备电源使用分配预案进行负荷试验，机组连续运行12h无故障。
与柴油发电机馈电有关的电气线路及其元器件的试验均合格后，才具有作为备用电源的可能性。
柴油发电机组组装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!柴油发电机组的组装流程详解柴油发电机组作为备用电源或主电源在各类场合中广泛应用，其稳定性和可靠性至关重要。

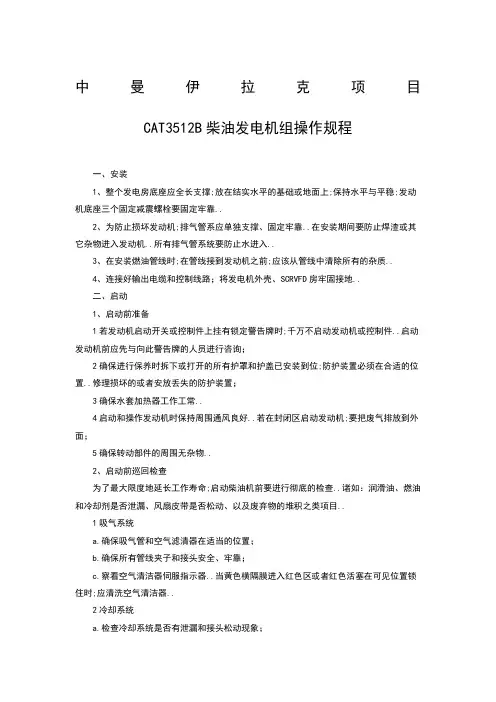

柴油发电机安装施工方案1. 引言柴油发电机是一种可靠的备用电源，广泛应用于建筑工地、野外露天活动、紧急电力供应等场所。
为了确保柴油发电机的正常运行，正确的安装施工方案非常重要。
本文将提供一份详细的柴油发电机安装施工方案，帮助您顺利完成安装工作。

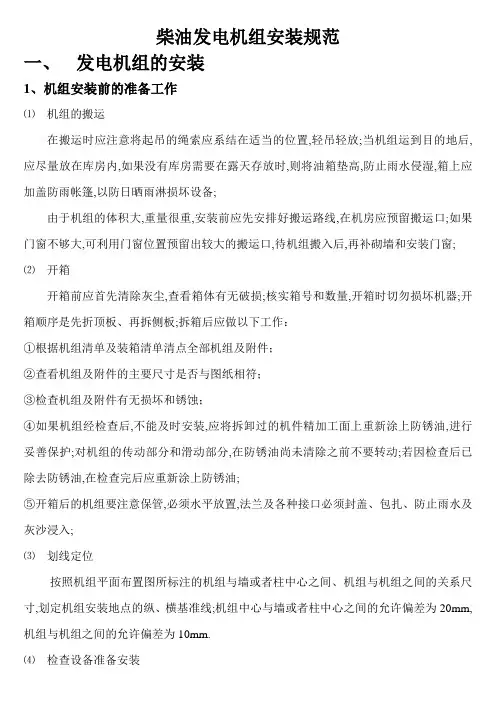

2. 施工前的准备工作在进行柴油发电机安装施工之前，首先需要进行一些准备工作，以确保施工的顺利进行。
2.1 确定安装位置选择合适的安装位置非常重要。
一般而言，柴油发电机应远离易燃材料和高温区域，以确保安全运行。
同时，还要考虑到柴油发电机的通风要求，确保有足够的空间进行散热。
2.2 准备安装工具和材料为了顺利进行安装工作，需要准备一些基本的安装工具和所需的材料。
包括扳手、螺丝刀、电缆、电线等。
2.3 了解相关安全要求在进行安装工作之前，要了解相关的安全要求，并遵循正确的操作规程，以确保工作人员的安全。
3. 安装过程根据柴油发电机的具体要求和实际情况，可以按照以下步骤进行安装工作。
3.1 固定柴油发电机首先，需要将柴油发电机固定在预先确定好的安装位置。
使用扳手和螺丝刀来完成固定工作。
3.2 连接燃油管道和供电系统接下来，需要安装燃油管道和相应的供电系统。
这包括将燃油管道连接到柴油发电机的燃油进口处，并将供电系统与电缆和电线连接起来。
3.3 连接排气管柴油发电机的排气管应正确连接，以确保废气排放安全。
3.4 检查与测试在安装完成后，需要进行一系列的检查和测试工作，以确保柴油发电机的正常运行。
这包括检查各个连接是否牢固，检查燃油管道是否无泄漏，以及进行必要的电气测试等。
4. 施工后的操作与维护安装施工完成之后，还需要进行一些操作和维护工作，以确保柴油发电机的长期稳定运行。
4.1 运行测试在正式使用柴油发电机之前，应进行一次完整的运行测试，以确保各项指标符合要求，并进行必要的调整。
4.2 检查维护定期进行柴油发电机的检查和维护工作非常重要。
这包括清洁发电机的外部表面、更换燃油滤清器、定期更换机油和机滤等。

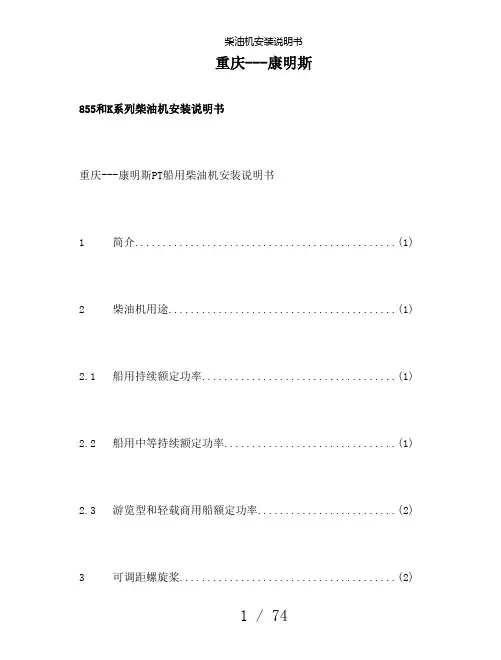

重庆---康明斯855和K系列柴油机安装说明书重庆---康明斯PT船用柴油机安装说明书1 简介 (1)2 柴油机用途 (1)2.1 船用持续额定功率 (1)2.2 船用中等持续额定功率 (1)2.3 游览型和轻载商用船额定功率 (2)3 可调距螺旋桨 (2)4.1 柴油机底座 (2)4.2 安装位置 (3)4.3 柴油机安装角度 (4)4.4 柴油机的刚性支承 (5)4.5 柴油机的弹性支承 (7)4.6 传动轴系 (7)4.7 螺旋桨的对中 (8)5.1 皮带驱动装置 (10)5.2 前端功率输出离合器 (12)5.3 液压泵驱动装置 (14)5.4 机构式转速表传动装置 (14)6 排气系统 (14)6.1 干式排气系统 (15)6.2 湿式排气系统 (19)6.2.1 喷射水 (19)7 冷却系统 (24)7.1 基尔(Keel)冷却器 (29)7.2 基尔冷却器的定位 (30)7.3 膨胀水箱 (31)7.4 柴油机的放气口 (31)7.5 补水管路 (32)7.6 淡水冷却器冷却 (33)7.7 水加热器和舱式加热器 (37)7.8 管路布置 (37)8 空气进气系统和机舱的通风 (38)8.1 机外安装的空气滤清器管路 (39)9 燃油系统 (43)9.1 燃油箱高于曲轴中心线0-1.6m(0-5英尺) (46)9.2 燃油箱高于曲轴中心线1.6-8m(5-25英尺) (46)9.3燃油箱低于曲轴中心线1.6m(5英尺) (48)9.4 阀 (48)9.5 燃油管路 (51)9.6 双联燃油滤器 (51)10 起动和电气系统 (51)19.1 起动回路线路 (55)10.2 发电机的线路 (56)10.3 电压范围 (56)10.4 系统的线路 (56)10.5 导线线路的确定 (56)10.6 仪表控制台 (57)10.7 屏蔽接地系统 (58)10.8 无线电干扰抑制 (58)10.9 空气起动系统 (59)10.9.1 空压机 (59)10.9.2 空气管路 (59)10.9.3 空气罐尺寸 (61)10.9.4 空气起动装置油滑器 (61)10.9.5 空气起动马达 (61)11 润滑系统 (62)11.1 柴汪机曲轴箱勇气孔 (65)11.2 机油压力表 (65)11.3 机油温度表 (66)11.4 软管的排列 (66)11.5 双联滤器 (66)11.6 应急滑油系统 (67)1简介本手册被指定为采用PT燃油系统的重庆康明斯船用柴油机的安装指南。
