视频监控系统建设技术建议书目录1项目概述41.1背景41.2现状分析41.3指导思想和建设原则51.4总体目标和建设模式52系统整体规划72.1系统逻辑结构72.2系统架构设计82.3系统整体设计93案详细设计123.1市政府管理类视频监控系统123.1.1智能卡口系统123.1.2移动图像接入153.1.3视频监控系统173.1.3.1建设需求173.1.3.2编码模型选择173.1.3.3系统组网183.1.3.4视频存储模型193.1.3.5实况快速调阅模型213.2区（县市）政府管理类视频监控系统223.2.1智能卡口系统223.2.2视频监控系统243.2.2.1建设需求243.2.2.2编码模型选择243.2.2.3系统组网263.2.2.4视频存储模型273.2.2.5实况快速调阅模型293.3镇（办）管理类监控建设303.3.1建设需求303.3.2系统组网313.4社会自建类监控接入313.4.1建设需求313.4.2简单对接323.4.3协议级对接333.5传输网络平台建设353.5.1建设需求353.5.2网络设备选型原则353.5.3网络可靠性设计373.5.3.1接入网络设计373.5.3.2汇聚与核心网络设计383.5.3.3网络软性特性设计393.6各级监控中心建设413.6.1建设需求413.6.2监控中心设计423.7视频信息综合管理应用系统建设443.7.1建设需求443.7.2基本业务功能453.7.2.1整体功能介绍453.7.2.2用户权限管理483.7.2.3云台控制483.7.2.4电子地图503.7.2.5语音业务513.7.2.6报警管理和联动523.7.2.7实时视频播放功能553.7.2.8网络适应性、智能拌线等功能563.7.2.9客户端功能说明573.7.2.10数字矩阵、电视墙控制583.7.2.11录像管理功能593.7.2.12录像回放功能603.7.2.13录像备份功能603.7.2.14媒体交换功能说明613.7.3扩展业务功能623.7.3.1监控系统融合视频会议指挥623.7.3.2安全边界接入平台对接633.7.3.3PGIS对接设计643.7.3.4GPS应用系统对接683.7.3.5三台合一系统对接693.7.3.6卡口系统对接703.7.3.7与智能识别系统对接743.7.3.8综合研判与案件事件综合管理系统对接773.7.4平台级SDK接口要求814标准建设与已建资源接入834.1建设需求834.2视频监控对接标准834.3模拟矩阵视频图像接入844.4数字前端接入854.5平台对接861项目概述1.1背景近年来**市委、市政府高度重视视频监控系统建设，在不断加大建设资金投入的同时，积极督促社会视频资源建设进度。
平安城市监控系统方案设计说明书---------机篇设计单位：深圳市云驰数字技术一、系统构造1.1系统构造组成城市监控系统构造组成可分为前端设备、线路、通信设施、后端设备、效劳器等组成。
前端设备又由前端数据采集设备、数据压缩设备、中继传输设备等组成。
其中前端数据采集设备一般为球机、云台、一般摄像机、枪机、探头等设备组成，而数据压缩设备一般由机、数字硬盘录像机、PC 式嵌入式硬盘录像机等设备组成，中继传输设备包括路由器、交换机等等网络传输设备。
由综合设备合理搭建的城市监控系统构造图描述如下：图 1 监控系统网络拓扑图由机群组组成的前端设备，能够充分满足现代网络的要求，由于网络的进展越来越健全，网络音视频传输较传统的本地存储的设备更具备众多优势。
由上图可以看出，整个监控系统分为数据采集层、数据交换处理层、数据应用层等三个层次，每个层次独立完成相应的功能。
每个层次技术上完全独立，并具相互关联，完成由下至上的数据效劳，可以简洁的理解为下一层次为上一层次供给数据效劳，上一层次掌握或者受控于下一层次。
本系统可以承受分布式治理〔依据不同的片区，设立分控中心〕，也可以承受集中治理〔只建立一个中心〕，由于承受模块化设计，不管是哪一种方式，治理和操作都是一样，没有本质的区分，唯一的区分是：前者把设备分区域摆放，可以充分利用网络资源；后者对监控中心的网络资源要求较高。
1.1.1数据采集层数据采集层是收集现场数据的唯一设备组，其核心设备是机〔Network Ip Camera 本文以后简称 IpCam〕。
主要负责现场音视频数据的采集，并可以通过输出开关信号，对现场外围设备进展掌握，到达收集现场数据并实时解决危情的目的。
从以下图中可以看出数据采集层的主要功能：图2 数据采集层从上图中可以看出 Ipcam 的主要功能：①现场的视频、音频〔拾音器、麦克风〕进展高质量音视频压缩；②采集报警〔报警传感器〕等模拟或开关量信号进展采集处理；③依据国际标准将上述信号转化为数字信号并进展数字化压缩、传输；④如发生报警，依据用户的设置将必要的掌握信号输出掌握灯光、警号等设备；⑤如用户需要，供给高清楚现场抓怕功能；显示效劳器 显示效劳器 显示效劳器 显示效劳器 显示效劳器报警效劳器1000M 局域网⑥假设需要，可以和监控中心或者其它远程现场进展语音对讲。
视频监控系统建设技术建议书目录1 项目概述 (4)1.1 背景 (4)1.2 现状分析 (4)1.3 指导思想和建设原则 (5)1.4 总体目标和建设模式 (5)2 系统整体规划 (7)2.1 系统逻辑结构 (7)2.2 系统架构设计 (8)2.3 系统整体设计 (9)3 方案详细设计 (12)3.1 市政府管理类视频监控系统 (12)3.1.1 智能卡口系统 (12)3.1.2 移动图像接入 (15)3.1.3 视频监控系统 (17)3.1.3.1 建设需求 (17)3.1.3.2 编码模型选择 (17)3.1.3.3 系统组网 (18)3.1.3.4 视频存储模型 (19)3.1.3.5 实况快速调阅模型 (21)3.2 区（县市）政府管理类视频监控系统 (22)3.2.1 智能卡口系统 (22)3.2.2 视频监控系统 (24)3.2.2.1 建设需求 (24)3.2.2.2 编码模型选择 (24)3.2.2.3 系统组网 (26)3.2.2.4 视频存储模型 (27)3.2.2.5 实况快速调阅模型 (29)3.3 镇（办）管理类监控建设 (30)3.3.1 建设需求 (30)3.3.2 系统组网 (31)3.4 社会自建类监控接入 (31)3.4.1 建设需求 (31)3.4.2 简单对接 (32)3.4.3 协议级对接 (33)3.5 传输网络平台建设 (35)3.5.1 建设需求 (35)3.5.2 网络设备选型原则 (35)3.5.3 网络可靠性设计 (37)3.5.3.1 接入网络设计 (37)3.5.3.2 汇聚与核心网络设计 (38)3.5.3.3 网络软性特性设计 (39)3.6 各级监控中心建设 (41)3.6.1 建设需求 (41)3.6.2 监控中心设计 (42)3.7 视频信息综合管理应用系统建设 (44)3.7.1 建设需求 (44)3.7.2 基本业务功能 (45)3.7.2.1 整体功能介绍 (45)3.7.2.2 用户权限管理 (48)3.7.2.3 云台控制 (48)3.7.2.4 电子地图 (50)3.7.2.5 语音业务 (51)3.7.2.6 报警管理和联动 (52)3.7.2.7 实时视频播放功能 (55)3.7.2.8 网络适应性、智能拌线等功能 (56)3.7.2.9 客户端功能说明 (57)3.7.2.10 数字矩阵、电视墙控制 (58)3.7.2.11 录像管理功能 (58)3.7.2.12 录像回放功能 (59)3.7.2.13 录像备份功能 (60)3.7.2.14 媒体交换功能说明 (61)3.7.3 扩展业务功能 (62)3.7.3.1 监控系统融合视频会议指挥 (62)3.7.3.2 安全边界接入平台对接 (62)3.7.3.3 PGIS对接设计 (63)3.7.3.4 GPS应用系统对接 (67)3.7.3.5 三台合一系统对接 (68)3.7.3.6 卡口系统对接 (69)3.7.3.7 与智能识别系统对接 (73)3.7.3.8 综合研判与案件事件综合管理系统对接 (76)3.7.4 平台级SDK接口要求 (81)4 标准建设与已建资源接入 (84)4.1 建设需求 (84)4.2 视频监控对接标准 (84)4.3 模拟矩阵视频图像接入 (85)4.4 数字前端接入 (86)4.5 平台对接 (87)1项目概述1.1背景近年来**市委、市政府高度重视视频监控系统建设，在不断加大建设资金投入的同时，积极督促社会视频资源建设进度。
监控存储在平安城市应用新要求-平安城市导读：云存储技术在安防领域的应用特点包括，第一，监控云存储更多地会利用视频监控托管服务，为客户提供私有云服务，用于较小规模的部署，如家庭、商店;第二，提供安防云服务将会由企业自主定制、云服务商提供需要的基础架构、服务、软硬资源等;第三，数据中心模式将会被引入并逐渐成为安防产业的主流形态。
随着平安城市的大力建设与推广，备受社会关注。
构建和谐平安城市，首先就要做好安防建设。
安防需求的急剧增加和飞速发展，从技术层面上来看，安防已经经历了多个不同的发展阶段。
目前，视频监控存储技术已经发展到了网络多媒体监控系统。
随着高清化潮流在监控领域的普及，云技术应用入驻，NVR逐渐成为监控存储发展新标准。
监控存储新要求：五个高而从历史上看，安防并不被认为能够带来高投资收益，而是一项成本支出。
尤其是在国内，视频数据是事后查证的重要证据，在银行、司法、平安城市，视频图像的存储时间都在1-3个月甚至是半年。
随着高清监控时代来临，更清晰的图像意味着更大的存储容量、更多的设备数量、更大的机房面积、更高的制冷费用、更贵的运维成本。
所以除了探讨如何应用监控实现更多价值以外，我们更应该关注如何降低视频监控系统的总体拥有成本。
安防监控对存储的新需求可以简单的总结为“5个高高容量：高清化带来存储容量猛增，需要稳定可靠的大容量存储：提高单套系统容量：通过SAS扩展级联多个JBOD，支持3TB、4TB硬盘，增强RAID健壮性;使用集群存储系统：增强存储系统弹性扩展能力，弥补单机可靠性不足高性能：高清监控对存储总带宽要求较高，而且存储性能要根据监控特点进行调优：性能优化：高清大码流高并发数据流，不同模式下(边写边读、边删边写、RAID重建)的IO性能优化、NAS性能优化;应用结合：NVR软件嵌入后的应用处理能力，合理分配系统资源;高能效：海量存储部署的背后是大量的能源消耗、高昂的使用成本，监控设备都应是低功耗设计：在DVR时代，监控厂商通过硬盘轮休降低功耗、延长寿命，而网络存储则可使用MAID实现节能，但MAID更多适用于备份归档环境;考虑到监控应用是7*24不间断的，选择高转换效率的电源(80Plus电源或者直流电源)更有价值，可在不影响应用的情况下降低能耗;高密度：监控对存储最基本的需求就是降低每TB成本、每槽位成本：高清监控普及后，原有3U16盘位设备，单台存储容量有限，高盘位存储可以支持更多摄像头;4U24盘位以上的高密度存储，可以有效降低每槽位成本、提高单台存储容量、节省机架空间;高适用：存储必须针对监控实际需求进行设计，解决客户痛点才能生存：文件碎片过多导致性能下降、断电后文件系统易损、流媒体直写、高效率的索引结构;提高NVR嵌入应用的便利性和兼容性，支持Windows/Linux软件，提供与外部监控子系统接口的API，实现高效率的分析，在海量数据中快速定位;以UIT的SV1000G2为例，从产品设计上就贯穿了5个高，采用端到端的SAS6Gb技术、Intel最新的SandyBridge平台提高性能，4U24/4U36的高密度设计、支持3TB硬盘，提高单套系统的存储容量，降低每槽位成本;适用转换效率高达90%的80Plus电源，可以节约更多电能，降低系统运营成本;通过架构优化可以与监控系统更紧密结合。

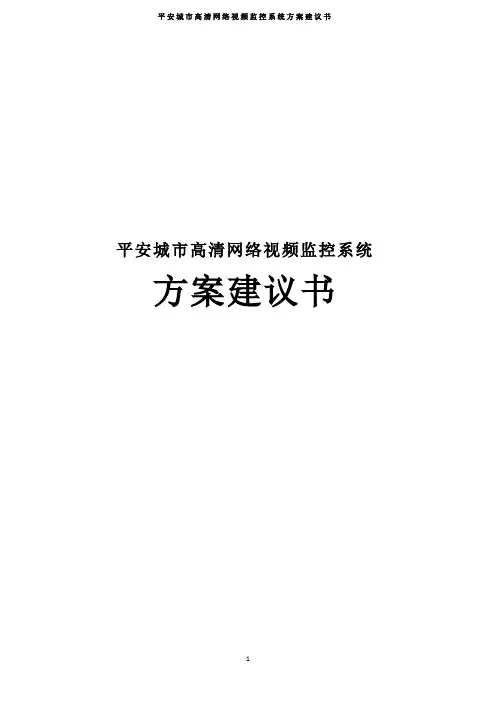

平安城市高清网络视频监控系统方案建议书现状与需求分析项目背景及建设规模本工程为2015年某平安城市六期网络视频高清监控系统，某县指挥中心已经建有DSS平安城市视频综合接入平台及智能交通综合平台，已实现视频监控系统、电子警察系统、高清卡口车辆牌照自动识别系统、GIS电子信息地图系统的集成。
本次高清视频建设的系统，可无缝接入原有平台系统，所有功能都在同一集成平台上实现。
存储放在指挥中心机房，所有数据符合福建省公安厅、某市高清卡口、视频监控统一平台的要求，确保本次建成后指挥中心所有监控数据能准确、实时接入视频专网并上传至某市局共享平台及福建省公安厅联网平台。
工程主要是在整个某县境内共计22个乡镇国、省、县、村道路及城区各主要路口、场所安装150路的高清视频监控以满足公安的对重要场所的监控作用，同时需对平安城市五期及古田才溪蛟洋项目的高清监控重点路段的原有高清监控设备约200路进行软件升级成视频辅助卡口。
根据某县的要求，初步计划建设监控点位150个。
共计150个摄像机、立杆杆件150根。
在实际安装过程中具体安装点位有可能因道路建设等其他原因会出现变更，但招标业主单位将确保摄像机安装总数量不变保持在150个摄像机；因变更点位增加的杆件、地笼总数量不超过150根，相应不适合立杆的将变更为小圆杆壁装定制。
前端建设需求分析增点扩面，提升覆盖为了充分发挥系统发现、预防、威慑违法犯罪的重要功能，本期新建设前端摄像机将尽可能提高覆盖面。
系统能够涵盖整个县、乡、镇的主要交通要道、重要单位、大型聚集场所、治安负责场所、重点要害部位等，减少视频监控盲区。
同时，进一步完善社会监控点位采集，并且根据发现的视频监控盲区，积极发动沿街店面、单位安装监控，消除视频监控的盲区，增加视频监控覆盖面，以社会资源弥补公安视频系统，以便案事件发生时及时收集相关社会面视频信息。
高低搭配，立体覆盖传统点位建设摄像机一般部署在3-6米的立杆上，由于城市中高架、桥梁、建筑物等的阻挡，监控视野易被破坏。
平安城市高清视频监控扩容项目技术方案目录第一章项目概况 (4)1.1项目概述 (4)1.2建设目标 (4)1.3建设需求 (5)1.4建设思路 (6)1.5建设原则 (7)1.6建设依据 (7)第二章系统规划设计 (9)2.1项目建设指导思想 (9)2.2总体设计指导原则 (10)第三章系统建设技术方案 (11)3.1系统总体架构设计 (11)3.1.1总体架构图 (11)3.2系统组网说明 (11)3.3功能设计 (12)3.4高清监控系统建设 (13)3.4.1前端监控系统 (14)3.4.2视频监控专网 (14)3.4.3传输网络设计 (14)3.4.3.1前端接入网 (14)3.4.3.2接入线路选择 (14)3.4.3.3网络带宽要求 (14)3.4.4存储系统 (15)3.4.5前端点位建设 (15)3.4.6监控摄像机设计 (16)3.4.7前端控制机箱 (17)3.4.8杆件设计 (18)3.4.9前端防雷设计 (21)3.4.10前端取电 (22)3.5监控中心管理子系统设计 (23)3.5.1监控中心设计 (23)3.5.2存储设备 (23)3.5.3视频综合平台 (24)3.6视频监控系统综合运维管理平台 (25)3.6.1需求分析 (25)3.6.2建设目标 (26)3.6.3运维管理平台 (26)3.7主要设备选型建议 (33)3.7.1高清网络红外智能球机选型建议 (33)3.7.2 200万高清网络摄像机选型建议 (34)3.7.3云存储管理服务器 (34)3.7.4云存储节点 (35)3.7.5流媒体服务器 (35)3.7.6视频基础网络故障预警系统 (35)3.7.7视频网络IP自动管理系统 (36)3.7.8运维系统服务器 (36)3.7.9 24口千兆接入交换机 (36)第一章项目概况1.1 项目概述建设城市视频监控应用系统是实现城市安全和稳定的重要基础，是“平安城市”建设的重要组成部分，更成为“智慧城市”的重要载体，它不仅可以满足治安管理、城市管理、交通管理、应急指挥等需求，在预防、发现、控制、打击违法犯罪，提供破案线索，固定违法犯罪证据等方面也发挥人防、物防所不可替代的作用，对于提升城市可视化管理水平和政府应急处置能力，维护城市公共安全具有十分重大的意义XXX平安城市高清视频监控项目建设的总体目标为：适应社会经济、治安形势的发展，不断加强监控点、监控网络、监控中心、监控管理平台和监控机制建设，逐步建成一个覆盖各大型聚集场所、治安复杂区域和要害部位的社会面治安监控系统，全面提高公安机关掌握和控制社会面治安局势的能力。

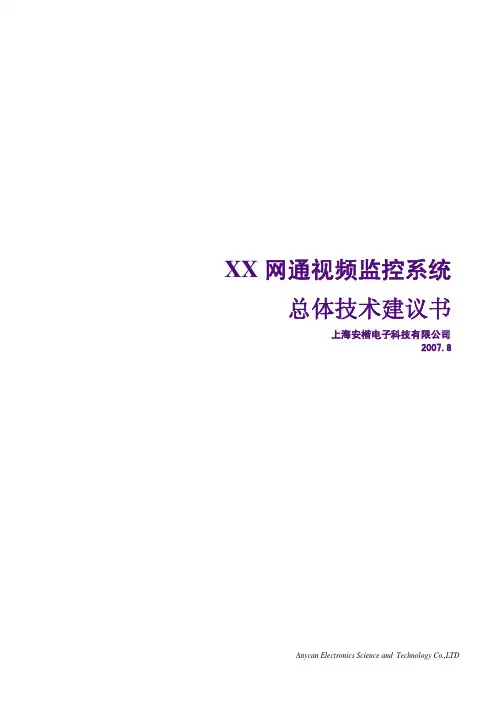

上XX网通视频监控系统总体技术建议书上海安楷电子科技有限公司2007.8上海安楷电子科技有限公司《平安中国： xx城市技术建议书》目录1 概述 (4)1.1 行业背景 (4)1.2 安楷电子 RS IPVS简介 (4)2安楷电子RS IPVS系统 (5)2.1 RS IPVS总体架构图 (5)2.2 RS IPVS系统特色 (5)2.3 RS IPVS系统功能 (6)2.3.1 基本功能 (6)2.3.2 扩展功能 (7)2.4 RS IPVS核心技术 (7)2.5 RS IPVS系统组件 (10)2.5.1 媒体服务器（Media Server） (10)2.5.2 流服务器（Streaming Server） (10)2.5.3 认证服务器（AAA Server） (10)2.5.4 元数据服务器（Meta-data Server） (10)2.5.5 网络管理服务器（NMS Server） (10)2.5.6 时间服务器（NTP Server） (11)2.5.7 动态域名服务器（DDNS Server） (11)2.5.8 监控客户端(Surveillance Client) (11)2.5.9 监控电视墙(TV Wall)相关 (11)3 客户需求分析 (12)4 方案设计 (14)4.1 组网拓扑 (14)4.1.1 总体拓扑 (14)4.1.2 数据中心机房网络 (15)4.1.3 前端设备接入 (16)4.1.4 公安网拓扑结构 (16)4.1.5 原监控系统的兼容 (17)4.2 设计要素 (19)4.2.1 IP地址分配 (19)4.2.2 跨域访问与权限控制 (19)4.2.3 监控码率设置 (19)4.2.4 存储计算模型 (20)4.2.5 带宽计算模型 (21)4.2.6 冗余方案 (22)4.2.7 安全方案 (23)4.2.8 服务质量保障 (23)4.3 互联互通方案 (24)4.3.1 原监控系统的兼容 (24)4.3.2 智能监控及第三方系统接口 (24)4.4 扩容方案 (24)上海安楷电子科技有限公司 《平安中国： ｘｘ城市技术建议书》 5 技术实现流程 (25)5.1 视频录制与存储 (25)5.2 实时监控 (26)5.3 监控录像回放 (26)5.4 前端设备PTZ控制 (27)5.5 跨域监控与调度 (27)6 设备简介 (28)6.1 系统平台设备 (28)6.1.1 Blade Server (28)6.1.2 网络存储 (28)6.2 其它设备 (30)6.2.1 摄像机/云台 (30)6.2.2 视频服务器/编码器 (31)6.2.3 解码设备 (34)7 性能指标 (35)8 缩略语 (35)1 概述1.1 行业背景视频监控系统正在高速发展过程中，已经渗入到社会生活的各个领域，例如金融、交通监控、城市治安、教育、工业管理等。
平安都市视频监控处理方案一、概述近年来，我国整体经济实力明显增强，但社会治安状况也日趋复杂，公共安全问题不停凸显，都市犯罪突出，手段不停更新、升级。
这些都迫切规定加紧发展以积极防止为主旳都市视频监控系统。
并且自美国“9·11事件”和伦敦地铁爆炸案之后，应对突发事件旳都市应急防备系统成为新旳安防建设热点。
2023年9月中国公安部正式启动都市联网报警与监控系统建设（3111工程），在全国范围内，在省、市、县三级开展报警与监控系统建设试点工程，推进“平安都市”旳建设步伐，目前各重要都市如北京、广州、深圳、杭州已经开始加紧建设“平安都市”视频监控系统。
都市视频监控系统是衡量一种都市现代化管理水平旳重要体现，是实现一种都市乃至整个国家安全、稳定、友好旳重要措施。
建立合理、有效旳都市视频监控系统，才可以使政府管理部门在第一时间发现问题，并提出应对措施及应急预案。
二、“平安都市”安全防控点都市视频监控系统是一种跨地区、跨行业、跨应用旳综合性防控网络，需要涵盖社会众多场景和领域，包括：1）政府机关政府各分支机构、委办局等监控、音视频交互、管理；2）金融营业大厅、金库旳监控管理；自动提款机及自助银行旳监控；远程联网监控系统；3）交通高速公路旳收费监控管理；交通路口旳监控；公路、桥梁、铁路、机场等场所旳远程图像监控；4）关系国计民生旳水、电、气、核电站等重点部位；5）教育学校校区、考场、试验室等监控；幼稚园图像监控、网上视频播放；6）企业、工厂内部监控、厂区监控；分企业、连锁店音视频交互、管理；7）电力、电信互换机房、无线机房、动力机房旳图像及环境远程监控；变电站、电厂远程监控，实现无人值守；8）军事边防哨所、军械库远程监控；危险品及保密场所旳远程监控；9）公安、司法监狱、看守所旳监控；街区、公共财务监控；法院监控、远程审讯；10）医疗病房监护；特殊病人旳隔离护理；远程医疗诊断；11）物业生活小区安全防备；12）商业商场旳保安监控；超级市场旳出入口监控；大型仓库监控；13）石化工艺流程管理；设备旳无人值守；14）旅游宾馆饭店旳楼层管理；重点文物及景点旳保护；三、政府怎样构建“平安都市”视频监控系统“平安都市”视频监控系统旳建设可采用如下几种途径来实现：1．由电信运行商来承建，政法部门向其租用；2．由政府部门自行建立，租用电信运行商通信链路，并委托运行商维护；3．政府部门自行建立，并由公安系统网络部门维护，个别通信链路向电信运行商租用。

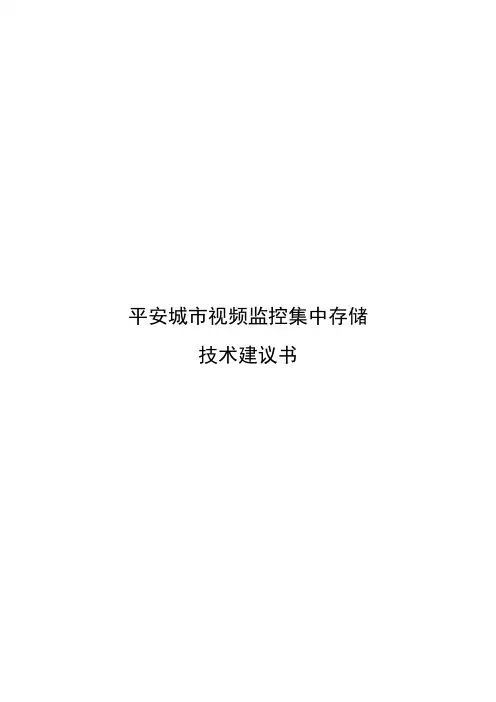

平安城市视频监控集中存储技术建议书目录第1章需求分析 (3)1.1平安城市视频监控存储需求分析 (3)1.2存储平台建设目标 (4)第2章方案设计 (5)2.1宏杉科技高性能、高可靠融合解决方案 (5)2.1.1视频监控系统组网说明 (5)2.1.2配置清单..................................................................................... 错误！未定义书签。
2.2宏杉科技高性能、高可靠存储解决方案优势 (6)2.3方案实现之关键技术——CRAID技术 (9)2.3.1 CRAID基于Cell的重建功能 (10)2.3.2快速重建 (10)2.3.3局部重建 (11)2.3.4优化重建 (12)2.3.5全盘重建 (13)第3章MS1000产品介绍 (14)3.1产品概述 (14)3.2产品特点 (15)3.3产品规格 (17)第1章需求分析1.1 平安城市视频监控存储需求分析近年来，我国整体经济实力显著增强，但社会治安状况也日趋复杂，公共安全问题不断凸显，城市犯罪突出，手段不断更新、升级。
这些都迫切要求加快发展以主动预防为主的视频监控系统。
开展城市报警与监控系统建设是提升公安机关战斗力的重要着眼点和切入点，也是社会治安防控体系建设的重要组成部分。
随着平安城市建设和科技强警工作的不断深入，厦门市“城市监控与报警系统”将建设成一套以打击、预防违法犯罪为目的，在各级政府所在地、治安复杂场所、重点单位、主要街道和社区、宗教场所、娱乐场所、案件多发地段、重要路口、车站、码头、卡口等地点设立视频监控点，将监控图像实时传输到各级公安机关、社区和其它相关职能部门，通过对图像的浏览、记录等方式，使各级公安机关、社区和其它相关职能部门直观地了解和掌握监控区域的治安动态，有效提高社会治安管理水平的视频监控系统。
建成后的“厦门市城市监控与报警系统”作为治安信息化管理的有效途径之一，其建设的力度、程度、广度将在一定程度上提高全区治安管理的统一指挥、快速反应、协同作战水平。

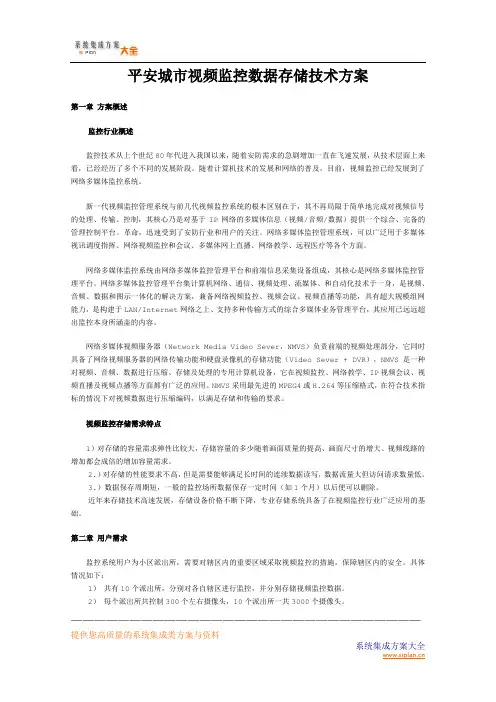

——————————————————————————————提供您高质量的系统集成类方案与资料平安城市视频监控数据存储技术方案第一章 方案概述 监控行业概述监控技术从上个世纪80年代进入我国以来，随着安防需求的急剧增加一直在飞速发展，从技术层面上来看，已经经历了多个不同的发展阶段。
随着计算机技术的发展和网络的普及，目前，视频监控已经发展到了网络多媒体监控系统。
新一代视频监控管理系统与前几代视频监控系统的根本区别在于，其不再局限于简单地完成对视频信号的处理、传输、控制，其核心乃是对基于IP 网络的多媒体信息（视频/音频/数据）提供一个综合、完备的管理控制平台。
革命，迅速受到了安防行业和用户的关注。
网络多媒体监控管理系统，可以广泛用于多媒体视讯调度指挥、网络视频监控和会议、多媒体网上直播、网络教学、远程医疗等各个方面。
网络多媒体监控系统由网络多媒体监控管理平台和前端信息采集设备组成，其核心是网络多媒体监控管理平台。
网络多媒体监控管理平台集计算机网络、通信、视频处理、流媒体、和自动化技术于一身，是视频、音频、数据和图示一体化的解决方案，兼备网络视频监控、视频会议、视频直播等功能，具有超大规模组网能力，是构建于LAN/Internet 网络之上、支持多种传输方式的综合多媒体业务管理平台，其应用已远远超出监控本身所涵盖的内容。
网络多媒体视频服务器（Network Media Video Sever ，NMVS ）负责前端的视频处理部分，它同时具备了网络视频服务器的网络传输功能和硬盘录像机的存储功能（Video Sever + DVR ），NMVS 是一种对视频、音频、数据进行压缩、存储及处理的专用计算机设备，它在视频监控、网络教学、IP 视频会议、视频直播及视频点播等方面都有广泛的应用。
NMVS 采用最先进的MPEG4或H.264等压缩格式，在符合技术指标的情况下对视频数据进行压缩编码，以满足存储和传输的要求。
平安城市视频监控集中存储技术建议书目录第1章需求分析 (3)1.1平安城市视频监控存储需求分析 (3)1.2存储平台建设目标 (4)第2章方案设计 (6)2.1宏杉科技高性能、高可靠融合解决方案 (6)2.1.1 视频监控系统组网说明 (6)2.1.2 配置清单 ........................................................................................... 错误!未定义书签。
2.2宏杉科技高性能、高可靠存储解决方案优势 (7)2.3方案实现之关键技术——CRAID技术 (11)2.3.1 CRAID基于Cell的重建功能 (12)2.3.2 快速重建 (12)2.3.3 局部重建 (13)2.3.4 优化重建 (14)2.3.5 全盘重建 (15)第3章MS1000产品介绍 (16)3.1产品概述 (16)3.2产品特点 (17)3.3产品规格 (20)第1章需求分析1.1 平安城市视频监控存储需求分析近年来，我国整体经济实力显著增强，但社会治安状况也日趋复杂，公共安全问题不断凸显，城市犯罪突出，手段不断更新、升级。
这些都迫切要求加快发展以主动预防为主的视频监控系统。
开展城市报警与监控系统建设是提升公安机关战斗力的重要着眼点和切入点，也是社会治安防控体系建设的重要组成部分。
随着平安城市建设和科技强警工作的不断深入，厦门市“城市监控与报警系统”将建设成一套以打击、预防违法犯罪为目的，在各级政府所在地、治安复杂场所、重点单位、主要街道和社区、宗教场所、娱乐场所、案件多发地段、重要路口、车站、码头、卡口等地点设立视频监控点，将监控图像实时传输到各级公安机关、社区和其它相关职能部门，通过对图像的浏览、记录等方式，使各级公安机关、社区和其它相关职能部门直观地了解和掌握监控区域的治安动态，有效提高社会治安管理水平的视频监控系统。
建成后的“厦门市城市监控与报警系统”作为治安信息化管理的有效途径之一，其建设的力度、程度、广度将在一定程度上提高全区治安管理的统一指挥、快速反应、协同作战水平。
随着公安行业对监控系统的要求越来越高，后期查询录像的需求日益增多，存储设备作为视频监控系统中的重要组成部分，也越来越受到管理部门的重视。
同时随着视频监控系统的发展日益高清化、联网化、智能化及开放性要求，对存储设备也提出了更高的挑战，主要体现在下述方面：传统模拟摄像机由于最高输出分辨率的限制（D1格式：720*576），已逐渐被高清网络摄像机所取代。
这导致与之配套的传统DVR录像设备也无法在高清化的监控系统中得到应用，采用IP存储+高清网络摄像机已经是大势所趋。
●传统的DVR以及嵌入式小NVR存储绝大多数只支持JBOD模式，可靠性低，数据安全性差，容量受限，读写性能低，不适合大规模部署。
●传统存储系统的RAID机制以磁盘为基本操作单元，RAID5、RAID6、RAID10等技术都存在明显的不足：传统RAID6、RAID10磁盘浪费严重的问题，RAID5存在2块及以上磁盘出现介质错误导致数据丢失的问题。
随着2TB、3TB、4TB等大容量磁盘的普及，一旦出现磁盘故障，重建恢复时间将长达几天甚至几十天，过程非常漫长，且消耗大量系统资源，数据丢失风险非常大。
●联网、规模部署、智能分析业务的普及，使得存储资源的统一管理、全局调配尤为重要，这要求存储系统的架构开放，能够提供第三方管理和二次开发接口。
1.2 存储平台建设目标对于福建省厦门市海沧区平安视频监控系统的存储平台具体要求如下（1）存储容量需求：根据前期调研结果，根据部署点数和保存时长，需要200 TB以上存储容量。
此次采购的设备需要具备高扩展性，能够充分满足未来3-5年的扩展需求；（2）存储性能需求：此次建设规模较大，对存储性能要求较高，此次计划采购的设备需要支持IP SAN模式，支持大缓存扩展，能够充分满足高清码流的处理性能要求；（3）可靠性要求：考虑到行业特征，公安行业对录像资料的可靠性要求很高，此次计划采购的设备需要采用无线缆（Cable Less）、模块化的设计理念，关键部件配置冗余模式，一旦出现损坏可进行在线更换，无需整机更换，无需中断录像，充分满足公安行业对存储设备硬件可靠性的要求；（4）可管理性要求：要求此次采购的全部存储系统，能够在统一的存储管理平台下，实现对所有存储软硬件资源的配置及查询，系统性能的实时监视，系统设备的故障报警监视、故障诊断、及定位分析、报警日志的创建及维护等；（5）开放性需求：要求此次采用的存储设备支持开放的软件架构，能够提供编程接口(API) 和完善的WebService接口，支持特性软件的植入和二次开发，有效满足公安行业的个性化需求。
第2章方案设计2.1 宏杉科技高性能、高可靠解决方案2.1.1 视频监控系统组网说明流媒体视频监控集中存储平台组网示意图如上图所示，全套流媒体视频监控集中存储平台包含以下几个部分：1）流媒体管理平台：内置基本系统和用户权限管理模块，可实现视频监控系统的基本功能以及用户和权限管理功能。
用户可根据应用需要，灵活选择各种视频软件功能模块，实现大容量视频转发、大容量视频存储点播、矩阵和键盘控制、报警信息的接收与处理、虚拟矩阵、帧标记以及业务支撑信息管理功能；2）前端视频采集设备：前端设备以高清/标清摄像机为主，附带镜头、护罩、云台、立杆、防雷、网络等部件；3）传输设备：前端高清摄像机/编码器通过网络系统和监控中心相连，实现各种信息的传递。
根据前端监控点的部署情况，选择不同处理能力、背板带块的网络交换机；4）存储设备：根据前端监控点数的部署和保存时长，选择3套MS1000 存储设备，配置4TB磁盘共计56块。
服务器通过千兆网口连接到存储交换机，再通过该交换机连接后端存储系统，构架SAN存储区域网，完成数据的集中整合。
2.1.2 存储容量计算说明为了更好的保护数据，监控系统采用集中存储的方式，前端的网络摄像机或者是模拟摄像机通过编码器把数据传到后端存储设备，500路标清，2M码流，15天存储，2M码流单路15天存储实际所需裸容量为：（2M/1024/1024/8）×CBR影响系数×60秒×60分钟×24小时×15天≈0.4TB；500路共需：0.4TB×500=200TB；由于单位进制不同，4T企业级硬盘，有效容量3720GB，因此提供200TB的裸容量实际所需硬盘数目为：裸容量*（4/3.72）/4=53块。
由于监控中心的视频图像资源非常重要，因此，每个扩展柜都采用RAID5的冗错机制，需要额外增加一块校验盘，并配置一块热备盘，同时考虑CRAID的特性（空闲cell值可设，默认为5%），实际所需要的硬盘数目为56块，共需控制器和扩展柜数目3台。
综上所述：本方案采用16槽位的扩展柜，因此共需配置3个控制器，3个扩展柜，配置56块4TB硬盘。
2.2 宏杉科技高性能、高可靠存储解决方案优势1)高扩展和低功耗，适合海量、规模部署针对监控应用的高清码流、长时间保存的特点，MS1000采用了专门的设计。
MS1000的单个录像资源最大容量可达128TB，单台MS1000支持多达266块硬盘，能够满足3-30Mbps高清码流、6个月到1年长时间存储的需求。
MS1000支持横向扩展模式，可动态构建海量存储网格，在实现容量、性能、带宽三维线性扩展的同时，还能提供分布式的数据存储统一管理的功能。
MS1000采用节能、绿色的设计理念，其整机系统的功耗远低于业界平均水平，使得电费支出比业界其他厂商产品低20%-50%。
此外，MS1000还支持磁盘休眠功能，能有效降低系统能耗，尤其在大规模应用的情况下，能大幅降低运维成本。
2)专业的监控存储，稳定可靠1、基于Cell的RAID技术(CRAID)CRAID（基于Cell的RAID）技术是宏杉科技在RAID机制上的一项创新技术。
CRAID通过更精细的资源管理单元——Cell来实现对磁盘的精细化管理，不仅能有效提高系统对于磁盘故障的容忍度，减少数据处于临界危险状态的机率，而且能数倍地提升磁盘故障后的恢复效率。
MS1000的CRAID技术能够做到：●容忍多块磁盘故障：在RAID组内，只要同一Cell内的两个数据块不同时出现故障，RAID组允许多块磁盘发生介质损坏，而数据不会丢失。
借助CRAID技术既能解决传统RAID6、RAID10磁盘浪费严重的问题，降低成本，又能解决2块及以上磁盘出现介质错误导致数据丢失的问题，甚至可以作到所有磁盘出现介质错误，系统和数据依然正常，极大增强可靠性。
●数据重建时间减少80%：传统的RAID机制数据重建恢复过程非常漫长，尤其是2TB等大容量硬盘普及后，数据丢失风险大幅升高。
据统计，在正常的监控业务流量下，2TB硬盘故障的重建恢复时间长达5天—30天。
MS1000通过下述几项技术，能够减少80%-95%的数据重建恢复时间，大大提高了存储系统的数据保护能力。
（1）只对已写数据的Cell进行重建，空闲Cell不重建（2）只重建数据发生变化的Cell，不对整个硬盘进行重建（3）只对发生介质错误的Cell进行校验重建恢复，其它Cell通过拷贝的方式重建2、主动式磁盘诊断中心（IDDC）据统计，存储系统的硬件故障90%以上都是由磁盘故障引发的。
在监控应用的多路数据流持续写压力下，磁盘的故障率更高。
但是，业界存储系统却普遍对磁盘安全关注不够，大多采用的是传统的被动防护、事后补救的做法。
MS1000的主动式磁盘诊断中心（IDDC），是一种创新的磁盘诊断机制。
其不仅对磁盘进行故障前的主动检测，还能通过主动预防、增强容错纠错能力、快速修复处理三个层次的监测保护机制，可将磁盘故障导致的系统宕机时间减少80%。
3、模块化硬件设计MS1000硬件系统是针对监控应用专门设计，采用了无线缆（Cable Less）、模块化的设计理念，控制器、电源、风扇、硬盘等部件都可方便地拆卸更换。
其中电源、风扇、磁盘都可配置冗余热备模式，一旦出现损坏可进行在线更换，无需整机更换，无需中断录像。
即使控制器发生故障，也可通过磁盘漫游技术，做到磁盘上的数据和信息不丢失。
4、智能电源管理相对于传统数据中心机房而言，监控系统机房的供电条件要差一些。
MS1000的智能电源管理机制，采用自动断电保护、磁盘顺序加电、来电自启动等功能，大幅提升对恶劣供电环境的适应能力。
●自动断电保护：在电源出现短路时，MS1000会自动切断磁盘供电，保护磁盘免遭过载电流的冲击，保障数据安全。
当出现制冷故障导致温度异常升高等可能导致硬件损坏的情况，系统会自动关机保护。
