8.静设备安装施工方案

静设备施工方案1. 引言本文档旨在提供一份静设备施工方案，以完善工程项目的静设备布置和施工计划。

静设备指的是那些固定不动并不涉及能量传递的设备，如储罐、泵、阀门等。

通过合理的布置和施工，可以确保静设备的安全运行和工程项目的顺利进行。

本文档将涵盖静设备施工的步骤、注意事项和施工流程等内容。

2. 步骤静设备施工一般包括以下几个步骤：2.1 设备布置方案设计在开始施工之前，需要进行设备布置方案的设计。

该步骤的目的是确定每个静设备的布置位置，确保其在整个工程项目中的合理性和安全性。

设计人员应根据设备的功能和尺寸，结合项目的具体情况，考虑管线连接、操作空间和维修保养等因素，制定布置方案。

2.2 材料和设备准备在施工之前，需要准备所需的材料和设备。

包括但不限于钢材、法兰、螺栓、密封垫片等安装材料，以及吊装设备、焊接设备等施工所需的设备。

这些材料和设备的选择应根据设计方案和施工的实际需求进行。

2.3 设备安装设备安装是静设备施工的关键步骤之一。

安装工作需要遵循相关的安装标准和规范，确保设备能够正确安装并能够正常运行。

在安装过程中，需要注重对设备的定位、支撑、固定等工作，以及管道的连接和密封等工作。

2.4 系统检测和调试设备安装完成后，需要进行系统的检测和调试工作。

通过对设备和系统的检测，可以确保其在运行前符合要求，并能够保证运行的安全性和有效性。

检测和调试工作包括对设备的功能和性能进行测试，以及对管道系统的泄漏测试和流量调整等。

2.5 运行和维护设备安装和调试完成后，即可进行设备的运行和维护工作。

在设备运行期间，需要进行定期的巡检、保养和维修工作，以确保设备的正常运行和安全性。

维护工作包括对设备的润滑、清洁和更换零件等。

3. 注意事项在进行静设备施工的过程中，需要注意以下几个方面：3.1 安全安全是静设备施工中最重要的考虑因素之一。

在施工过程中，需要遵循相关的安全操作规程和措施，确保施工人员的人身安全和设备的安全。

动、静设备施工方案(修改)在工程建设领域中，动、静设备的施工是至关重要的一环。

一个科学合理的施工方案不仅能够保证施工进度，提高施工效率，还能够确保施工质量，降低安全风险。

本文针对动、静设备施工方案进行了重新梳理和调整，希望为相关工程建设提供一些参考和建议。

1. 设备选型在施工前首先要明确要使用的动、静设备的具体型号和规格。

根据工程要求和预算情况进行合理的选择，同时要考虑设备的质量和性能，确保设备能够满足工程的需求。

2. 设备布置根据工程设计图纸和现场情况，确定动、静设备的布置位置。

要合理规划设备之间的距离和通道，确保施工期间设备的通风、维修和保养都能够顺畅进行。

3. 施工流程制定详细的施工计划和流程，明确每个环节的责任人和具体任务。

要注重施工顺序的合理性和逻辑性，确保各个工序之间的衔接和协调，避免施工过程中出现不必要的延误和浪费。

4. 安全措施施工现场是一个复杂多变的环境，安全问题必须放在首位。

要对施工现场进行全面的安全评估，制定有效的安全措施和应急预案，加强安全教育和培训，确保施工过程中人员和设备都能够安全稳定地运行。

5. 质量控制质量是工程建设的生命线，动、静设备的施工质量直接关系到工程的成败。

要建立严格的质量控制体系，加强现场监督和检查，及时发现并解决质量问题，确保设备的安装和调试符合相关标准和要求。

结语动、静设备施工是一个复杂而又重要的工程环节，需要综合考虑各种因素，科学合理地制定施工方案。

只有通过精心策划和严格执行，才能够保证工程的顺利进行和顺利完工。

希望本文提供的修改方案能够对相关工程建设有所帮助，带来更好的施工效果和结果。

静设备安装方案一、项目概述我们得明确项目的核心需求：设备类型、安装位置、环境条件、安全标准等。

这些因素就像拼图一样，需要我们一块块拼接起来。

设备类型包括但不限于压缩机、泵、换热器等，它们各自有着不同的安装要求。

安装位置则涉及到空间布局、土建结构等，需要我们与建筑团队紧密沟通。

至于环境条件，温度、湿度、震动等都是我们需要考虑的因素。

安全标准则是整个安装过程中不可忽视的重要环节。

二、前期准备前期准备就像是为一场战役做足功课。

我们需要对设备进行详细了解，包括技术参数、结构特点等。

这就像侦探调查一样，我们要搜集尽可能多的信息。

同时，对安装现场进行实地考察，测量空间尺寸，评估环境条件，确保万无一失。

是团队建设。

一个专业的安装团队是完成项目的关键。

我们需要挑选经验丰富的工程师、技术工人，以及必要时的外援。

团队成员之间要相互信任，协同作战。

制定详细的安装计划，明确每个阶段的工作内容、时间节点和责任人。

三、安装流程安装流程就像一条流水线，每个环节都需要精心操作。

1.设备卸货与搬运：根据设备的大小和重量，选择合适的搬运工具和方法。

卸货时要轻拿轻放，避免设备受损。

2.设备定位与基础施工：按照设计图纸，确定设备的位置。

然后进行基础施工，确保设备安装稳定。

3.设备安装：根据设备类型，采用不同的安装方法。

比如，压缩机需要固定在基础上，泵和换热器则需要安装在支架上。

4.管道连接：管道连接是安装过程中最复杂的环节。

我们需要按照设计图纸，将管道与设备连接起来，确保接口密封、牢固。

5.电气连接：电气连接是设备正常运行的关键。

我们需要按照电气图纸，将电源、控制系统等与设备连接起来。

6.调试与试运行：设备安装完成后，进行调试和试运行。

这是检验安装质量的重要环节。

我们需要检查设备是否运行平稳、各项参数是否正常。

四、安全与环保安全和环保是安装过程中的重中之重。

1.安全措施：制定详细的安全措施，包括人员安全、设备安全、环境安全等。

比如，佩戴安全帽、使用防护手套、定期检查设备的安全性等。

5.1.2。

6大型静设备安装施工方案1. 概述1.1 工程特点C7芳烃联合装置共有静止设备403台，包括反应器9台，塔器19台，容器类52台，换热器72台，空冷器135片,其它设备115台。

本方案仅对整体设备的安装进行阐述。

现场制造及现场组装设备见制造及组装施工方案。

1.2 施工部署根据设备布置情况，考虑设备安装的原则为：先框架内设备,再框架外设备;先厂房内设备，再厂房外设备；先装置内后装置外设备，先大型关键超重设备后小型设备.由于本工程的工号较多，场地分散,因此可安排场地分散的工号同时施工。

1.3 主要设备技术参数2. 编制依据2.1 《钢结构工程施工质量验收规范》GB50205-20022.2 《机械设备安装工程施工及验收通用规范》GB50231—982.3 《中低压化工设备施工及验收规范》HGJ209—832.4 《化工塔类设备施工及验收规范》HGJ211-852.5 《石油化工施工安全技术规程》SH3505-993. 施工程序和施工准备3.2 设备基础验收及处理3.2.1 设备基础的位置、几何尺寸和质量要求,应符合规范规定，并与土建单位办理中交手续。

3.2.2 基础、预埋件、预埋栓等尺寸和位置允差应符合相关规范的规定。

3.2.3 对基础进行外观检查,不得有裂纹、蜂窝、空洞、露筋等缺陷。

3.2.4 设备基础表面应铲除麻面,麻点深度一般不小于10mm，密度为3～5点/dm2，表面不允许有油污或疏松层。

3.2.5 放置垫铁处的基础表面应铲平，其水平度允许偏差为1mm/m。

3.2.6 设备验收应三方一同参加即甲方、乙方及供货商。

3.2.7 设备应无缺损件，表面无锈蚀等缺陷.设备及其零、部件及专业工具等，应妥善保管，防止损坏或丢失。

3.2.8 设备的验收应按设备的技术文件清点其零部件。

3.2.9 应核对设备的主要安装尺寸，应与设计相符。

4. 设备基础验收4.1 设备安装前，基础须经正式交接验收。

基础施工单位应提交质量合格证明书、测量记录及其它施工技术资料，基础上应明显地划出标高基准线、纵横中心线。

动静设备安装施工方案一、前期准备工作1.项目概述：明确安装位置、设备要求、工期和施工节点等。

2.准备施工材料和设备：根据项目需求准备所需的设备和材料，包括电缆、插座、开关、面板等。

3.施工计划：编制详细的施工计划，包括施工时间、工序安排、人员配备等。

4.施工人员培训：对施工人员进行相关设备的培训，确保他们了解设备的安装流程和操作要点。

二、安装设备的施工步骤1.准备工作：确认施工区域是否符合安装要求，保证施工环境整洁、安全。

2.设备固定：根据设备要求，使用合适的固定方法将设备安装牢固。

3.电缆布线：根据施工现场情况，确定电缆线路走向，进行合理布线。

4.安装插座和开关：根据设计要求，将插座和开关固定在指定位置，并与电缆接线。

5.面板安装：将设备的面板安装在合适位置，保证面板的平整度和固定程度。

6.设备连接：将设备与电缆进行连接，并进行相应的测试和调试，确保设备的正常运行。

7.安装监控设备：根据需要，将监控设备安装在指定位置，并进行相应的接线和测试。

8.验收和测试：对所有设备和线路进行全面的验收和测试，确保设备和线路的质量和安全性。

9.施工整理：清理工地垃圾和杂物，保持施工区域的整洁。

10.施工记录和资料整理：做好施工记录和相关资料的整理和归档工作。

三、安装施工注意事项1.安全防护：施工人员必须佩戴符合安全要求的工作服和安全帽，并参加安全教育培训。

2.遵守规范：按照相关的标准和规范进行施工，确保设备的安装符合要求。

3.保护环境：施工期间要注意保护好周边环境，避免造成噪音、污染等不良影响。

4.质量控制：施工过程中要进行质量控制，确保设备的安装质量和性能。

5.施工现场管理：做好施工现场的管理，确保施工过程的有序进行。

6.联络配合：与其他施工单位进行配合，确保施工进度的顺利进行。

7.施工报验：按照规定程序进行施工报验，确保施工结果合规合格。

四、安装施工后续工作1.设备调试：对安装完成的设备进行调试和测试，确保设备的正常运行。

一、工程概况本方案适用于静置设备的安装施工，主要包括容器、塔、油罐、球罐、气柜、火炬、排气筒等设备。

工程名称为XXX项目，建设单位为XXX有限公司，设计单位为XXX有限公司，监理单位为XXX有限公司，施工单位为XXX有限责任公司。

二、编制依据1. 《固定式压力容器安全技术监察规程》TSG 21-20162. 《石油化工静设备安装工程施工质量验收规范》GB50461-20083. 《石油化工静设备安装工程施工技术规程》SH/T3542-20074. 《石油化工工程起重施工规范》SH/T3536-20115. 《石油化工建设工程施工安全技术规范》GB50484-20086. 设备有关图纸及同类工程技术资料三、施工准备1. 设备验收：对交付安装的设备及附件进行检查，确保符合设计要求，并附有质量证明文件及安装说明书。

2. 施工人员：组织具备相关资质的施工人员，进行技术培训和安全教育。

3. 施工材料：准备施工所需的各类材料，如垫铁、紧固件、密封件等。

4. 施工工具：准备施工所需的各类工具，如扳手、螺丝刀、电焊机等。

四、施工工序1. 基础验收：对安装基础进行检查，确保满足设备安装要求。

2. 设备验收：对设备进行检查，包括设备外观、尺寸、质量等。

3. 垫铁放置：根据设备安装图纸，在基础上放置垫铁，调整设备水平。

4. 设备吊装就位：采用起重机将设备吊装至安装位置，确保设备就位准确。

5. 找平找正：调整设备水平、垂直度，确保设备安装精度。

6. 二次灌浆：在设备底部进行二次灌浆，固定设备。

7. 设备钢结构平台：安装设备钢结构平台，包括操作平台、检修平台等。

8. 附件安装：安装设备附件，如管道、阀门、仪表等。

9. 系统试压：对设备进行系统试压，确保设备无泄漏。

10. 验收：对设备安装质量进行检查，确保满足设计要求。

五、质量控制点1. 设备基础：确保基础水平、垂直度满足设计要求。

2. 设备安装精度：确保设备安装水平、垂直度、平行度等满足设计要求。

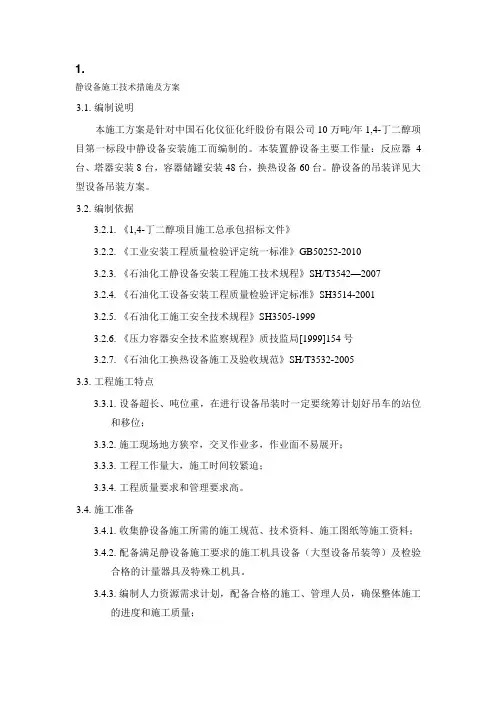

1.静设备施工技术措施及方案3.1.编制说明本施工方案是针对中国石化仪征化纤股份有限公司10万吨/年1,4-丁二醇项目第一标段中静设备安装施工而编制的。

本装置静设备主要工作量：反应器4台、塔器安装8台，容器储罐安装48台，换热设备60台。

静设备的吊装详见大型设备吊装方案。

3.2.编制依据3.2.1.《1,4-丁二醇项目施工总承包招标文件》3.2.2.《工业安装工程质量检验评定统一标准》GB50252-20103.2.3.《石油化工静设备安装工程施工技术规程》SH/T3542—20073.2.4.《石油化工设备安装工程质量检验评定标准》SH3514-20013.2.5.《石油化工施工安全技术规程》SH3505-19993.2.6.《压力容器安全技术监察规程》质技监局[1999]154号3.2.7.《石油化工换热设备施工及验收规范》SH/T3532-20053.3.工程施工特点3.3.1.设备超长、吨位重，在进行设备吊装时一定要统筹计划好吊车的站位和移位；3.3.2.施工现场地方狭窄，交叉作业多，作业面不易展开；3.3.3.工程工作量大，施工时间较紧迫；3.3.4.工程质量要求和管理要求高。

3.4.施工准备3.4.1.收集静设备施工所需的施工规范、技术资料、施工图纸等施工资料；3.4.2.配备满足静设备施工要求的施工机具设备（大型设备吊装等）及检验合格的计量器具及特殊工机具。

3.4.3.编制人力资源需求计划，配备合格的施工、管理人员，确保整体施工的进度和施工质量；3.4.4.施工前技术人员应熟悉施工图、规范等有关技术文件，深入施工现场熟悉施工场地情况，编制合理的施工进度计划、施工技术方案等技术资料；3.4.5.施工前向施工班组做好技术交底工作。

对班组的技术交底内容主要有：静设备安装工程施工的特点、施工方案、重点工序的控制、主要技术措施及质量要求、施工作业的HSE管理等；3.4.6.熟悉施工现场，特别是大型设备的运输路线的确定及道路处理工作，同时需要对大型吊车站位的基础进行处理，确保大型设备的运输吊装工作顺利进行；3.4.7.加强与建设单位的联系，根据设备到货计划协调施工资源，同时做好施工先后顺序的调整，确保工程质量和工期要求。

动静设备安装施工方案一、前言动静设备安装是工程施工中重要的一环，它直接关系到工程设备的正常运行和安全性。

因此，设计合理的安装施工方案对工程质量和进度有着至关重要的影响。

二、施工前准备在进行动静设备安装前，需充分做好施工前准备工作，包括但不限于：1.安全评估：评估施工现场的安全情况，确保安装过程中不会造成危险。

2.设备检查：检查设备的完整性和质量，确保设备符合设计要求。

3.施工人员培训：对施工人员进行必要的培训，使其熟悉设备结构和安装要求。

4.施工工具准备：准备好适用于安装的各类工具和设备。

三、安装步骤3.1 施工图纸阅读在进行安装施工前，施工人员需要详细阅读设备的安装图纸，了解设备的结构和安装要求。

3.2 基础准备按照设计要求，在施工现场进行基础的准备工作，包括基础浇筑、预埋件安装等。

3.3 安装主体设备根据安装图纸要求，进行主体设备的安装，包括固定、连接等工作。

3.4 调试检验完成主体设备安装后，对设备进行调试和检验，确保设备正常运行。

3.5 安装附件设备安装附件设备，如管道、电缆等，进行连接和布线工作。

3.6 系统测试对整套设备系统进行测试，包括运行测试、安全测试等，确保设备正常运行。

四、施工注意事项1.安装过程中，施工人员需严格按照设计图纸要求进行操作，不得擅自改动。

2.施工现场需保持清洁，确保设备安装环境整洁，避免杂物对设备运行产生影响。

3.安装过程中需注意安全，严格遵守安全操作规程，做好人身防护。

4.如果在安装过程中遇到问题，应及时与设计方或相关部门沟通，寻求解决方案。

五、施工结束在所有设备安装和调试工作完成后，进行最终验收，确保设备符合设计要求并能正常运行。

同时，整理施工记录，做好相关档案资料的归档工作。

结语动静设备安装施工是一项技术性较高的工作，需要施工人员具有丰富的经验和技能。

只有严格按照施工方案进行操作，并注意施工过程中的各项细节，才能保证设备安装的质量和安全性。

愿本文提供的安装施工方案对相关工作有所帮助。

静设备施工方案一、前言静设备施工方案是指针对各类静设备（如容器、塔器、管道等）的施工过程和方法进行细致规划和安排，旨在确保施工过程中的安全、高效和质量。

本文将重点介绍静设备施工方案的制定和执行。

二、施工前准备1. 设备检查：在施工前，对静设备进行全面的检查，确保其完好无损、合格可用，排除一切可能影响施工安全和质量的隐患。

2. 施工区域准备：清理施工现场，保证施工区域整洁有序，移除可能妨碍施工的障碍物，并进行必要的划分标识。

3. 施工方案制定：根据设备类型、施工环境、施工人员及资源等因素，制定详细的施工方案，包括工艺流程、作业顺序、安全措施等。

三、施工流程1. 登高作业：对于需要登高施工的静设备，必须进行相应的高空作业安全措施，如搭设安全脚手架、使用安全带等，确保作业人员的安全。

2. 设备吊装：根据施工方案，合理选择吊装设备和吊装方案，进行静设备的精确吊装，保证吊装过程中的平稳和安全。

3. 设备安装：将吊装好的静设备准确放置在指定位置，并按照设备设计要求进行安装和固定，确保设备的稳定和可靠性。

4. 焊接和密封：对于需要焊接的设备连接处，按照相关规范进行施工，保证焊接质量和连接的密封性。

5. 检测和试运行：在设备安装完成后，进行相关的检测工作，如泄漏测试、压力测试等，确保设备的正常运行和性能达标。

四、安全措施1. 个人防护：施工人员必须佩戴符合标准要求的个人防护用品，如安全帽、防护眼镜、防护手套等，保障个人安全。

2. 施工现场管控：设立专门的施工现场管控人员，负责现场的管理和指导，确保施工过程中的秩序和安全。

3. 灭火设备：在施工现场设置灭火器等灭火设备，并进行必要的消防演练，以应对可能发生的火灾等紧急情况。

4. 安全教育和培训：对参与施工的人员进行必要的安全教育和培训，提高其对施工安全的意识和技能。

五、质量保证1. 施工记录：对施工过程进行详细的记录，包括吊装参数、焊接工艺参数等，确保施工过程可追溯、可审查。

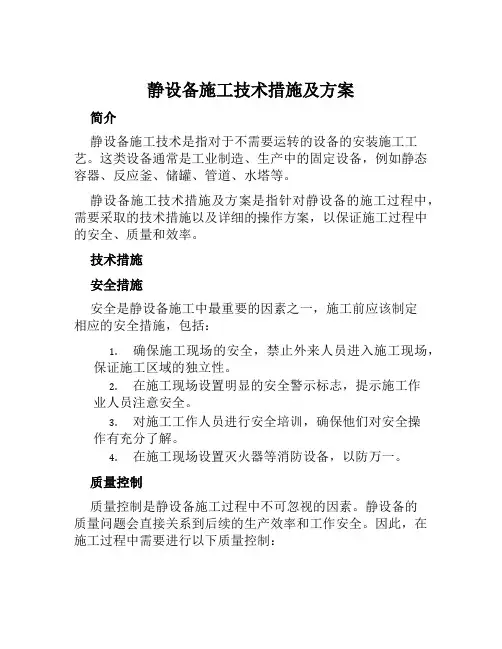

静设备施工技术措施及方案简介静设备施工技术是指对于不需要运转的设备的安装施工工艺。

这类设备通常是工业制造、生产中的固定设备，例如静态容器、反应釜、储罐、管道、水塔等。

静设备施工技术措施及方案是指针对静设备的施工过程中，需要采取的技术措施以及详细的操作方案，以保证施工过程中的安全、质量和效率。

技术措施安全措施安全是静设备施工中最重要的因素之一，施工前应该制定相应的安全措施，包括：1.确保施工现场的安全，禁止外来人员进入施工现场，保证施工区域的独立性。

2.在施工现场设置明显的安全警示标志，提示施工作业人员注意安全。

3.对施工工作人员进行安全培训，确保他们对安全操作有充分了解。

4.在施工现场设置灭火器等消防设备，以防万一。

质量控制质量控制是静设备施工过程中不可忽视的因素。

静设备的质量问题会直接关系到后续的生产效率和工作安全。

因此，在施工过程中需要进行以下质量控制：1.针对静设备的设计进行质量检测，确保设计符合施工要求，并且过程中的施工过程符合安全、环保、质量标准要求。

2.严格执行施工方案，注意施工现场的清洁和维护，确保施工材料的质量和工作温度稳定。

3.严格控制施工中的过程工艺，避免在施工过程中产生质量问题。

环境保护静设备施工过程中还需要注意环境保护。

静态设备通常使用的是高分子材料、特种合金材料等，这些材料会污染土壤和空气，造成环境损害。

为了减少环境污染，需要注意以下技术措施：1.利用现代化的污染减排方法，将施工过程中的污染物处理干净，确保重金属、气体和有害物质排放符合环保标准。

2.选择对环境友好的施工材料，防止材料的挥发和渗漏造成环境污染。

3.将不可再利用的施工材料、工具、设备等合理处理，并进行回收再利用。

施工方案施工前准备静设备施工前的准备工作包括：1.对设备的现场安装位置进行测量、标识，并对周围环境进行清洁。

2.对施工现场进行清理、整理，保证施工现场的整洁和空间足够。

3.对施工人员进行安全培训，了解安全操作规程，并进行安全考试。

一、工程概况本工程为某化工企业生产线上的静设备安装工程，主要包括塔类设备、容器储罐、换热器类及成套设备等。

工程地点位于某化工园区，施工工期为60天。

二、编制依据1. 《化工机械设备安装工程施工及验收规范》HGJ203-832. 《化工塔类设备施工及验收规范》HGJ211-853. 《中低压化工设备施工及验收规范》HGJ209834. 《石油化工施工安全技术规程》SH35059-99三、施工准备1. 施工图纸及技术资料：审查施工图纸，了解设备的技术参数、安装要求等，确保施工图纸及技术资料的齐全、准确。

2. 施工人员：组织施工队伍，对施工人员进行技术培训，确保施工人员具备相应的技术水平和操作技能。

3. 施工材料：按照设计要求，采购所需设备、材料，确保材料的质量符合国家标准。

4. 施工机具：准备吊装设备、测量工具、焊接设备等施工机具，确保施工过程中机具的正常使用。

四、施工工艺1. 施工流程：基础验收→设备吊装→设备找正→基础灌浆→内件安装→封闭气密试验。

2. 施工方法：（1）基础验收：对基础进行验收，确保基础符合设计要求，如标高、尺寸、平整度等。

（2）设备吊装：根据设备重量、尺寸，选择合适的吊装方法，确保设备安全、平稳地吊装到指定位置。

（3）设备找正：使用测量工具对设备进行找正，确保设备水平、垂直度等符合设计要求。

（4）基础灌浆：对基础进行灌浆，确保基础与设备之间的连接牢固。

（5）内件安装：按照设计要求，安装设备内件，确保内件与设备之间的连接紧密。

（6）封闭气密试验：对设备进行封闭气密试验，确保设备无泄漏。

五、施工质量控制1. 严格按照设计要求和质量标准进行施工，确保施工质量。

2. 加强施工过程中的检查、验收，发现问题及时整改。

3. 对施工人员进行技术培训，提高施工人员的质量意识。

4. 施工过程中，严格控制施工材料、设备的质量。

六、安全文明施工1. 严格执行安全操作规程，确保施工安全。

2. 加强施工现场管理，保持施工现场整洁、有序。

静设备施工方案设备施工是指根据设备的设计要求和施工流程，在工程现场进行设备的安装和调试工作。

为了确保施工的质量和效果，需要制定一套完整的设备施工方案。

设备施工方案应包含以下内容：一、施工准备1. 准备施工所需的设备、工具和材料，确保施工所需的资源齐备。

2. 对施工现场进行勘测，了解场地的情况，制定施工区域和施工时间计划。

3. 按照设计要求和施工流程，组织施工人员进行必要的培训和安全教育。

二、设备安装1. 根据设备的设计图纸，确定设备的安装位置和布置方案。

2. 进行设备的基础施工，包括土建工程和结构支撑等。

3. 按照设备安装顺序和流程，进行设备的组装和安装工作。

确保设备的安装牢固可靠。

4. 进行设备的接线和接管工作，建立设备的电气和管道系统。

三、设备调试1. 进行设备的启动和调试工作，包括设备的电气系统、控制系统和机械部分的调试。

2. 对设备进行功能测试，检查设备的运行状态和性能指标是否符合设计要求。

3. 进行设备的优化和调整，确保设备的运行效率和安全性。

四、安全保障1. 制定安全施工方案，包括施工期间的施工人员安全教育、施工现场的安全防护措施等。

2. 做好施工现场的安全巡查和监督工作，及时发现和解决施工中的安全隐患。

3. 提供施工现场的应急救援措施，确保施工期间的安全。

五、验收和交接1. 对施工完毕的设备进行验收，检查设备的安装质量和运行情况是否符合设计要求。

2. 编制设备的验收报告，记录设备的安装和调试情况，并提出改进建议和意见。

3. 对施工完毕的设备进行交接，确保设备的运行技术和维护资料完整。

综上所述，设备施工方案应该包含施工准备、设备安装、设备调试、安全保障和验收交接等内容。

通过制定一套完整的施工方案，能够确保设备的施工质量和效果，提高工程的施工效率和安全性。

1. 静设备施工技术措施及方案1.1.编制说明本施工方案是针对中国石化仪征化纤股份有限公司10万吨/年1,4—丁二醇项目第一标段中静设备安装施工而编制的。

本装置静设备主要工作量：反应器4台、塔器安装8台，容器储罐安装48台，换热设备60台。

静设备的吊装详见大型设备吊装方案.1.2.编制依据1.2.1.《1，4-丁二醇项目施工总承包招标文件》1.2.2.《工业安装工程质量检验评定统一标准》GB50252—20101.2.3.《石油化工静设备安装工程施工技术规程》SH/T3542—20071.2.4.《石油化工设备安装工程质量检验评定标准》SH3514-20011.2.5.《石油化工施工安全技术规程》SH3505—19991.2.6.《压力容器安全技术监察规程》质技监局[1999］154号1.2.7.《石油化工换热设备施工及验收规范》SH/T3532—20051.3.工程施工特点1.3.1.设备超长、吨位重，在进行设备吊装时一定要统筹计划好吊车的站位和移位；1.3.2.施工现场地方狭窄，交叉作业多,作业面不易展开；1.3.3.工程工作量大，施工时间较紧迫；1.3.4.工程质量要求和管理要求高。

1.4.施工准备1.4.1.收集静设备施工所需的施工规范、技术资料、施工图纸等施工资料;1.4.2.配备满足静设备施工要求的施工机具设备(大型设备吊装等）及检验合格的计量器具及特殊工机具.1.4.3.编制人力资源需求计划，配备合格的施工、管理人员，确保整体施工的进度和施工质量；1.4.4.施工前技术人员应熟悉施工图、规范等有关技术文件，深入施工现场熟悉施工场地情况，编制合理的施工进度计划、施工技术方案等技术资料；1.4.5.施工前向施工班组做好技术交底工作。

对班组的技术交底内容主要有：静设备安装工程施工的特点、施工方案、重点工序的控制、主要技术措施及质量要求、施工作业的HSE管理等;1.4.6.熟悉施工现场，特别是大型设备的运输路线的确定及道路处理工作，同时需要对大型吊车站位的基础进行处理，确保大型设备的运输吊装工作顺利进行；1.4.7.加强与建设单位的联系，根据设备到货计划协调施工资源,同时做好施工先后顺序的调整,确保工程质量和工期要求。

编号:STCC —301—B-CP-004石家庄炼化分公司油品质量升级及原油劣质化改造工程260万吨/年柴油加氢精制装置静设备安装施工方案编 制： 技术审核: 质量审核: 安全审核： 经营审核： 审 定： 批 准：2011年03月10日目 录1 编制说明及依据 (1)1.1编制说明 ................................................................................................................................... 1 1.2编制依据 .. (1)重大 一般 技措1.4 工程特点 (2)2 施工技术方案 (3)2.1施工程序 (3)2.2主要施工方法及技术要求 (5)3 质量管理 (10)3.1质量管理组织机构 (10)3.2 质量保证措施 (11)3.3 质量控制点及控制方法 (11)4 HSE管理 (12)4.1安全保证措施 (12)4.2 安全管理组织机构 (13)4.3 应急措施方案 (13)5 施工进度计划 (14)6 施工资源计划 (14)6.1人力资源使用计划 (14)6.2机具设备调度计划 (14)6.3技措用料计划 (15)7 交工资料表格 (15)附表一：HSE因素（危险源）辨识与风险评价 (17)附表二：施工进度计划 (17)1 编制说明及依据1。

1编制说明新建260万吨/年柴油加氢精制装置计划2011年7月底建成中交，2011年9底投料，是石家庄炼化分公司800万吨/年油品质量升级项目第一个开工建设的装置，是由中国石化工程建设公司（SEI)负责装置的基础及详细设计，由河北润达石化工程建设有限公司负责监理，由中国石化集团第十建设公司承担建设施工.该装置静设备安装包括：反应器类设备安装、塔类设备安装、容器类设备安装、换热类设备安装等。

本施工方案仅包括塔、容器、冷换等设备的验收、安装等工程内容，不包括塔内件安装,换热器抽芯试压等内容.1.2编制依据1) 中国石化工程建设公司SEI提供的静设备施工图纸2) 《石油化工工程静设备安装工程施工技术规程》SH/T3542—20073) 《现场设备、工业管道焊接工程施工及验收规范》GB50236-19984）《石油化工静设备安装工程施工质量验收规范》GB50461—20085) 《石油化工建设工程项目施工过程技术文件规定》SH/T3543—20076）《石油化工建设项目交工技术文件规定》SH/T3503—20077）石家庄炼化分公司油品质量升级及原油劣质化改造工程项目管理手册1.3 静设备主要工程量表1.1 260万吨/年柴油加氢精制装置静设备主要工程量反应器类(1台）塔类（3台)容器类（22台)换热器类（14台）空冷器（14台）1)装置中反应器框架较高、设备超重，需要作好设备安装的充分准备；2)装置内作业场地狭小，装置紧凑密集，增加了施工、吊装、安装的难度；难度；4)反应器，热高分制造周期长，到货晚；其余设备到货集中在2011年3月底到4月初，现场施工协调难度加大;2 施工技术方案2.1施工程序具体内容见下页所示：注：设备吊装部分内容：80吨以下的设备吊装采用150吨以上吊车的吊装方案我方另行编制,采用150吨以下吊车吊装的设备采用捆绑式的吊装方法直接吊装就位。

静设备施工方案
总体方案
设备的安装按从大型到小型，从高吨位到低吨位的施工原则进行安装，以提高大型吊装设备的利用率。

设备本体的劳动保护原则上在设备吊装前安装，深度工厂化预制劳动保护以减少高空作业工作量。

2施工程序
施工程序如下所示：
图纸会审
施工机具准备额
基础验收
设备验收
设备找正
二次灌浆
内件安装
交工验收
检验、封闭
清洗、吹扫
3施工技术要求
3.1施工准备
（1）施工人员必须在施工前充分了解本工程的施工内容，明确设备结构特点内件安装的特殊要求。

静设备安装技术方案1、静设备施工程序2静设备施工方法2.1 设备基础检查验收a）设备基础的检查验收要有承包商质检人员、总承包商质检人员、监理人员共同检查验收，并办理检查验收手续；b）设备安装时，基础的强度应达到设计要求的70%以上，并附有基础检验合格的技术资料；c）基础上应标出纵、横坐标线和标高基准线，有沉降观测要求的，应标出各个方位的观测点（预埋件）；d）基础表面在设备就位前应进行修整，其外观检查不得有裂纹、蜂窝、空洞、露筋、油污及疏松层；e）基础验收时，其尺寸允许偏差应符合规范要求。

2.2 设备检查验收a）对到货设备组织有关人员进行检查验收。

b）对设备进行外观检查，设备的主要几何尺寸，管口方位应符合图纸要求。

c）检查、清点设备附属件及内件。

2.3 在已处理过的基础上摆放垫铁。

2.4 静设备安装2.4.1 立式设备就位设备基础已进行检查验收，并办理交接手续，基础表面进行处理，按计算摆放好垫铁，用吊车将设备吊装就位，上紧螺栓。

1）设备找正、找平a）设备的找正、找平按基础上的安装基准线以相应设备上的基准线进行调整和测量。

b）高度超过20米的反应器或容器，其铅垂度的调整和测量工作要避免在一侧受阳光照射及风力大于4级的条件下进行。

c）设备找正、找平要采用垫铁调整，不得用紧固或放松地脚螺栓的方法进行调整。

d）立式容器的垂直度应以容器上0°、90°、180°、270°的划线为基准，在不同方向测量。

e）容器找正与找平的补充测点宜在下列部位选择：主法兰口、水平或垂直的轮廊面、其它指定的基准或加工面。

f）容器安装允许偏差应符合规范要求2）灌浆抹面设备找正、找平后拧紧地脚螺栓，将垫铁焊牢，对基础进行二次灌浆抹面。

2.4.2 卧式设备就位（包括换热器类设备）1）施工前准备a）设备已进行检查验收，并有合格记录。

b）基础已进行检查验收，并有交接手续。

2）基础表面处理a）在固定端基础地脚螺栓两侧按要求放置垫铁。

1 静设备安装 1 施工原则施工时按先大型后小型，先里后外，先特殊后一般的施工顺序施工，并优先考虑位置特殊、安装工作量大的设备。

2 一般施工程序 12 换热器、冷却器设备施工程序3 容器类设备施工程序3 主要施工方法及技术要求 1）设备基础验收及处理（1）设备基础验收设备安装施工前，设备基础须经交接验收。

基础施工单位应提交质量合格证明书、测量及其它施工技术资料；基础上应明显的画出标高基准线、纵横中心线，设计要求作沉降观测的设备基础应有沉降观测水准点。

按以下规定对基础进行检查验收：①、外观检查基础表面质量，不得有裂纹、蜂窝、空洞、露筋等缺陷；②、对照基础质量合格证明书及测量记录，核查基础标高基准线和纵横中心线；检查基础尺寸位置偏差，其检查项目质量标准及检验③、检查基础预埋板表面标高及平整度；检查基础相关位置尺寸偏差；④、基础混凝土强度应达到设计要求，周围土方应回填、夯实、整平，地脚螺栓的螺纹部分应无损坏和不生锈；⑤、上述各项若超差时，会同有关部门协商处理，直至满足设计、规范要求；⑥、设备安装前基础检查完毕及时做好记录，并签证；2）设备安装前基础须处理的工作如下：（1）需二次灌浆的基础表面，铲麻面，麻点深度不小于10mm，密度以每平方分米内有3～5个点为宜，表面不允许有油污或疏松层。

（2）放置垫铁处（至周边50mm）的基础表面铲平，其水平度允许偏差为2/1000。

（3）地脚螺栓孔内的碎石、泥土等杂物和积水，必须清除干净。

（4）为保证高塔设备的正确安装，基础施工单位与设备安装单位应相互配合，待设备地脚螺栓与模板组装定位后，再进行基础土建施工，模板中心线与基准线的偏差数值不得超过±5mm。

（5）作出安装基准线。

2）设备开箱检验会同业主、监理单位和制造厂家对设备进行开箱检验，检查完后及时记录并签证。

设备开箱后，在有关人员参加下，按下列项目检查：（1）箱号、箱数及包装情况；（2）设备名称、型号和规格与施工图纸是否相符；（3）装箱清单、随机技术文件、资料、专用工具及备品备件等是否齐全；(4)设备有无变形，表面有无损伤和锈蚀等情况；设备外形尺寸及管口方位是否正确；设备内件及附件的规格、尺寸及数量是否正确；(5)对开箱过程中发现的设备质量问题及时留下图片资料，以备查改；(6)及时测量设备地脚螺栓孔的位置及几何尺寸，以便复核土建基础，及时发现可能存在的问题；(7)其它需要记录的事项。

1、工程概况 (1)2、编制依据 (1)3、静置设备安装工序流程 (1)4、施工准备 (2)5、设备验收、清点及检查 (2)6、基础的检查及验收 (3)7、基础的处理 (4)8、垫铁的选用及布置 (4)9、设备安装施工 (6)9.1、设备安装准备 (6)9.2、设备安装 (6)9.3、找正与找平 (7)9.4、地脚螺栓与垫铁 (9)9.5、二次灌浆 (10)9.6、内件及填料安装 (11)9.7、安全附件安装 (11)9.8、梯子、平台安装 (12)10、进度计划 (12)11 、HSE 保证措施 (12)11.1 高处作业 (12)11.2 脚手架搭设 (14)11.3 起重吊装 (15)12、主要劳动力安排 (16)13、主要施工机具 (16)《石油化工静设备安装工程施工质量验收规范》 (GB50461-2022)《现场设备、工业管道焊接工程施工规范》 (GB50236-2022) 《现场设备、工业管道焊接工程施工质量验收规范》 (GB50683-2022) 《石油化工静设备安装工程施工技术规程》 (SH/T3542-2022) 《工业安装工程施工质量验收统一标准》 (GB50252-2022)江苏威名石化有限公司年产 15 万吨环己酮项目位于江苏洋口港工业园区，该项目设 备分别安装于单层钢结构厂房、两层钢结构厂房(楼面标高分别为 8.2 米和 15.2 米) 、厂 房外设备框架和露天设备基础。

其中单层厂房内安装 3 台压缩机，为 2 台循环气压缩机 K-5101A/B 和 1 台废氢气压缩机 K-5301， 室外基础主要安装有 3 台塔设备和储罐， 其余设 备安装于两层主结构框架内。

静止设备按功能分类明细如下： 序号 1 2 3 4 5 6 7 8 910类型 塔 换热器 喷射器 反应器 储罐 容器 分离器&洗涤器 电加热器 除油器 合计数量 3 26 1 3 5 15 6 1 1 61单位 台 台 台 台 台 台 台 台 台 台备注其中 C-5203 环己酮塔重 88 吨其中 T-5103 现场制作环境专业.(1)技术准备令设备的工艺平面位置图、标高图、设备基础图、安装施工图及施工说明和注释技术文件，并经图纸会审。
