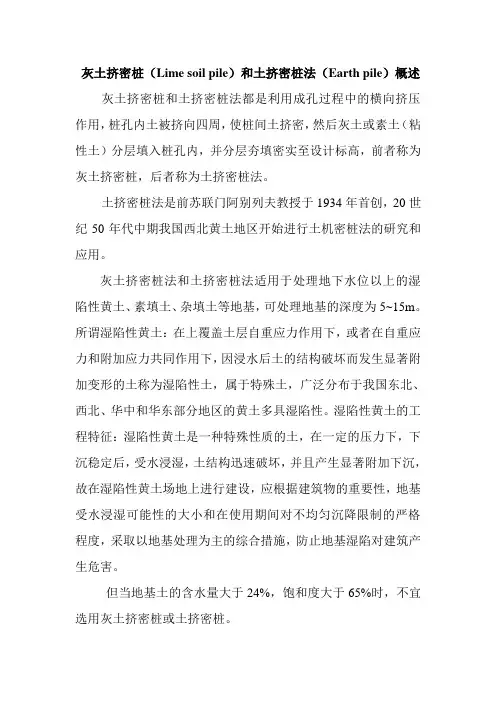

灰土挤密桩(Lime soil pile)和土挤密桩法(Earth pile)概述灰土挤密桩和土挤密桩法都是利用成孔过程中的横向挤压作用，桩孔内土被挤向四周，使桩间土挤密，然后灰土或素土(粘性土)分层填入桩孔内，并分层夯填密实至设计标高，前者称为灰土挤密桩，后者称为土挤密桩法。
土挤密桩法是前苏联门阿别列夫教授于1934年首创，20世纪50年代中期我国西北黄土地区开始进行土机密桩法的研究和应用。
灰土挤密桩法和土挤密桩法适用于处理地下水位以上的湿陷性黄土、素填土、杂填土等地基，可处理地基的深度为5〜15m。
所谓湿陷性黄土：在上覆盖土层自重应力作用下，或者在自重应力和附加应力共同作用下，因浸水后土的结构破坏而发生显著附加变形的土称为湿陷性土，属于特殊土，广泛分布于我国东北、西北、华中和华东部分地区的黄土多具湿陷性。
湿陷性黄土的工程特征：湿陷性黄土是一种特殊性质的土，在一定的压力下，下沉稳定后，受水浸湿，土结构迅速破坏，并且产生显著附加下沉，故在湿陷性黄土场地上进行建设，应根据建筑物的重要性，地基受水浸湿可能性的大小和在使用期间对不均匀沉降限制的严格程度，采取以地基处理为主的综合措施，防止地基湿陷对建筑产生危害。
但当地基土的含水量大于24%，饱和度大于65%时，不宜选用灰土挤密桩或土挤密桩。
灰土机密桩和土挤密桩法具有原位处理、深层挤密和以土治 土的特点，在我国西北和华北地区广泛用于处理深厚湿陷性黄土、素填土和杂填土地基时，具有较好的经济效益和社会效益。
设计计算采用灰土挤密桩或者土挤密桩处理后形成的复合地基的承 载力特征值，应通过现场单桩或多桩复合地基荷载试验确定。
初步设计当无试验资料时， 可按当地经验确定，但对灰土挤密桩复 合地基的承载力特征值，不宜大于处理前的2.0倍，并不宜大于250kpa ；对土挤密桩复合地基的承载力特征值，不宜大于处理前 的1.4倍，并不宜大于180kpa 。
灰土挤密桩法和土挤密桩法一般采用等边三角形排列布桩， 其设计计算一般包括下述几个方面：桩孔直径，宜为 300〜450mm ，并可根据所选用的成孔方法 确定。
湿陷性黄土地基的处理方法湿陷性黄土地基处理的方法很多，在不同的地区，根据不同的地基土质和不同的结构物，地基处理应选用不同的处理方法。
在勘察阶段，经过现场取样，以试验数据进行分析，判定属于自重湿陷性黄土还是非自重湿陷性黄土1，以及湿陷性黄土层的厚度、湿陷等级、类别后，通过经济分析比较，综合考虑工艺环境、工期等诸多方面的因素。
最后选择一个最合适的地基处理方法，经过优化设计后，确保满足处理后的地基具有足够的承载力和变形条件的要求。
所采用的有垫层法、强夯法、灰土桩挤密法、深层搅拌桩法、振冲碎石桩法等。
本文根据近几年在公路建设中所见所闻，浅述一些自己的看法和建议与同行共同讨论。
3.1灰土和素土垫层法3.1.1将基底以下湿陷性土层全部挖除或挖至预计的深度，然后以灰土或素土分层回填夯实。
垫层厚度一般为1.0～3.0m。
它消除了垫层范围内的湿陷性，减轻或避免了地基因附加压力产生的湿陷，可以使地基的自重湿陷表现不出来。
这种方法施工简易，效果显着，是一种常用的地基浅层处理或部分湿陷性处理方法，经这种方法处理的灰土垫层的地基承载力可达到300KPa(素土垫层可达200KPa)且有良好的均匀性。
3.1.2施工中应注意的问题：(1)地基土的含水量，对于含水量较大，或曾局部基坑进水者，要采取相应的措施(如凉晒等)，严格控制灰土(或素土)的最佳含水量，对接近最佳含水量时，宁小勿大，偏大时土体强度则显着下降，变形明显增大。
(2)垫层处理的宽度要达到规范要求，使碾压设备能充分碾压到位，还使形成的垫层压实度产生差异。
(3)严把质量关，施工中碾压分层的厚度不宜大于30cm，并逐层检测压实度，达到设计规范要求。
3.2强夯法3.2.1强夯法亦称动力固结法，通过重锤的自由落下，对土体进行强力夯实，以提高其强度，降低其压缩性，该法设备简单，原理直观，适用广泛，特别是对非饱和土加固效果显着。
这种方法加固地基速度快，效果好，投资省，是当前最经济简便的地基加固方法之一。
灰土挤密桩（Lime soil pile）和土挤密桩法（Earth pile）概述灰土挤密桩和土挤密桩法都是利用成孔过程中的横向挤压作用，桩孔内土被挤向四周，使桩间土挤密，然后灰土或素土（粘性土）分层填入桩孔内，并分层夯填密实至设计标高，前者称为灰土挤密桩，后者称为土挤密桩法。
土挤密桩法是前苏联门阿别列夫教授于1934年首创，20世纪50年代中期我国西北黄土地区开始进行土机密桩法的研究和应用。
灰土挤密桩法和土挤密桩法适用于处理地下水位以上的湿陷性黄土、素填土、杂填土等地基，可处理地基的深度为5~15m。
所谓湿陷性黄土：在上覆盖土层自重应力作用下，或者在自重应力和附加应力共同作用下，因浸水后土的结构破坏而发生显著附加变形的土称为湿陷性土，属于特殊土，广泛分布于我国东北、西北、华中和华东部分地区的黄土多具湿陷性。
湿陷性黄土的工程特征：湿陷性黄土是一种特殊性质的土，在一定的压力下，下沉稳定后，受水浸湿，土结构迅速破坏，并且产生显著附加下沉，故在湿陷性黄土场地上进行建设，应根据建筑物的重要性，地基受水浸湿可能性的大小和在使用期间对不均匀沉降限制的严格程度，采取以地基处理为主的综合措施，防止地基湿陷对建筑产生危害。
但当地基土的含水量大于24%，饱和度大于65%时，不宜选用灰土挤密桩或土挤密桩。
灰土机密桩和土挤密桩法具有原位处理、深层挤密和以土治土的特点，在我国西北和华北地区广泛用于处理深厚湿陷性黄土、素填土和杂填土地基时，具有较好的经济效益和社会效益。
设计计算采用灰土挤密桩或者土挤密桩处理后形成的复合地基的承载力特征值，应通过现场单桩或多桩复合地基荷载试验确定。
初步设计当无试验资料时，可按当地经验确定，但对灰土挤密桩复合地基的承载力特征值，不宜大于处理前的2.0倍，并不宜大于250kpa ；对土挤密桩复合地基的承载力特征值，不宜大于处理前的1.4倍，并不宜大于180kpa 。
灰土挤密桩法和土挤密桩法一般采用等边三角形排列布桩，其设计计算一般包括下述几个方面：桩孔直径，宜为300~450mm ，并可根据所选用的成孔方法确定。
灰土挤密桩法和土挤密桩法6.3.1 基本概念灰土挤密桩或土挤密桩是利用沉管、冲击或爆扩等方法在地基中挤土成孔，然后向孔内夯填素土或灰土成桩。
成桩时，通过成孔过程中的横向挤压作用，桩孔内的土被挤向周围，使桩间土得以挤密，然后将备好的素土(黏性土)或灰土分层填入桩孔内，并分层捣实至设计标高。
用素土分层夯实的桩体，称为土挤密桩；用灰土分层夯实的桩体，称为灰土挤密桩。
二者分别与挤密的桩间土组成复合地基，共同承受基础的上部荷载。
6.3.2 适用范围灰土挤密桩法或土挤密桩法适用于处理地下水位以上的湿陷性黄土、素填土和杂填土等地基。
处理深度宜为5-15m。
灰土挤密桩或土挤密桩，在消除土的湿陷性和减小渗透性方面，其效果基本相同或差别不明显，但土挤密桩地基的承载力和水稳性不及灰土挤密桩，选用上述方法时，应根据工程要求和处理地基的目的确定。
当以提高地基的承载力或增强其水稳性为主要目的时，宜选用灰土挤密桩法；当以消除地基的湿陷性为主要目的时，宜选用土挤密桩法。
【例题15】为消除湿陷性黄土地基的湿陷性，宜选用的地基处理方法为（）。
A、夯实水泥土桩法；B、砂石桩法；C、振冲法；D、土挤密桩法；答案：D大量的试验研究资料和工程实践表明，土或灰土挤密桩用于处理地下水位以上的湿陷性黄土、素填土、杂填土等地基，不论是消除土的湿陷性还是提高承载力都是有效的。
但当土的含水量大于24％及其饱和度超过65％时，在成孔及拔管过程中，桩孔及其周围容易缩颈和隆起，挤密效果差，故上述方法不适用于处理地下水位以下及处于毛细饱和带的土层。
因此，当地基土的含水量大于24％、饱和度超过65％时，由于无法挤密成孔，故不宜选用上述方法。
因灰土挤密桩法或土挤密桩法具有就地取材、以土治土、原位处理、深层加密和费用较低的特点，在我国西北及华北等黄土地区已广泛应用。
地基处理强制性条文14.4.3 灰土挤密桩和土挤密桩地基竣工验收时，承载力检验应采用复合地基载荷试验。
【条文释义】灰土挤密桩法和土挤密桩法是利用横向挤压成孔设备成孔，使桩间土得以挤密。
用灰土或素土填入桩孔内分层夯实形成灰土桩或土桩，并与桩间土组成复合地基的地基处理方法。
灰土挤密桩和土挤密桩地基是按复合地基进行设计的，因此，其复合地基承载力检验应采用复合地基载荷试验。
【实施措施】1、施工过程中，应有专人监理成孔及回填夯实的质量，并做好施工记录。
2、施工前，应按设计要求在现场进行试验，已检验地基处理方案和设计参数的合理性，确保地基处理质量。
3、为防止装入桩孔内的灰土吸水产生膨胀，不得使用生石灰与土拌合，而应用消解后的石灰与黄土或其他粘性土拌合，石灰符合钙离子，与土混合后产生离子交换作用，在较短时间形成凝硬材料，因此拌合后的灰土放置时间不可太长，并宜于当日使用完毕。
4、灰土挤密桩或土挤密桩回填夯实结束后，在桩顶标高以上设置300-500㎜厚的灰土垫层，一方面可使桩顶和桩间土找平，另方面有利于改善应力扩散，调整桩土的应力比，并对减少桩身应力集中也有好处。
5、雨季或者冬季施工时，应采取防雨或防冻措施，保护灰土或土料不受雨水淋湿或冻结。
【检查要点】1、施工前应对土及灰土的质量、桩孔放样位置等进行检查。
2、施工中应对桩孔直径、桩孔深度、夯击次数、填料的含水量等进行检查。
3、施工结束后应对成桩的质量及地基承载力进行检验。
4、灰土挤密桩地基质量检验标准如表所示。
灰土挤密桩地基质量检验标准项序检查项目允许偏差或允许值检查方法单位数值主控项目1 桩体及桩间土干密度设计要求现场取样检查2 桩长mm＋500－0测桩管长度或垂球测孔深3 地基承载力设计要求按规定的方法4 桩径mm －20 尺量一般项目1 土料有机质含量% ≤5 试验室焙烧法2 石灰粒径mm ≤5 筛分法3桩位偏差满堂布桩≤0.4D条基布桩≤0.25D用钢尺量，D为桩径4 垂直度% ≤1.5 用经纬仪测桩管5 桩径mm －20 用钢尺量注：桩径允许偏差负值是指个别断面。
DDC灰土挤密桩与普通灰土挤密桩有什么区别？两者在工程量计算上有何区别？
2010-08-15 10:28
图纸设计灰土挤密桩，桩径400，桩长5.5m，未指明是何灰土挤密桩，在清单组价时工程量产生分岐，请问以上两种桩工程量应如何计算。
在预算方面，主要区别在于：
1。
灰土灰土挤密桩：基本上不夯扩，在计算工程量时不考虑夯扩的工程量。
2.DDC灰土挤密桩就是夯扩桩的一种，通过重锤对成孔进行夯扩，所以如果设计的桩径300用DDC做出来就是400或500了，所以在计算工程量时一定要按夯扩后孔径计算。
3.由于建设单位在出图阶段，有可能只注明ddc却未提供具体参数，在报价时一定要向建设单位提出，以避免风险。
我们去年就遇到了这个问题，差点赔200万，费了很大劲才扭转回来。
DDC灰土挤密桩,就是采用孔内深层强夯法(简称DDC法)的施工工艺,用螺旋钻机或柴油锤沉管成孔。
DDC灰土挤密桩与普通灰土挤密桩主要是施工工艺不同。
定额规定：灰土挤密桩按设计图示桩长加0.25m乘以断面以立方米计算，若施工中发生缩孔，须再次进桩达设计要求时，另增加重桩部分消耗量：人工0.072工日/m3，机械2.5t履带式柴油打桩机0.0142台班/m3。
桩孔发生缩颈但经原设计部门批准弃之不用或灌料至批准部位的材料量按灌注深度占设计全长比例计算。
灰土挤密桩法和土挤密桩法
6.3.1 基本概念
灰土挤密桩或土挤密桩是利用沉管、冲击或爆扩等方法在地基中挤土成孔，然后向孔内夯填素土或灰土成桩。
成桩时，通过成孔过程中的横向挤压作用，桩孔内的土被挤向周围，使桩间土得以挤密，然后将备好的素土(黏性土)或灰土分层填入桩孔内，并分层捣实至设计标高。
用素土分层夯实的桩体，称为土挤密桩；用灰土分层夯实的桩体，称为灰土挤密桩。
二者分别与挤密的桩间土组成复合地基，共同承受基础的上部荷载。
6.3.2 适用范围
灰土挤密桩法或土挤密桩法适用于处理地下水位以上的湿陷性黄土、素填土和杂填土等地基。
处理深度宜为5-15m。
灰土挤密桩或土挤密桩，在消除土的湿陷性和减小渗透性方面，其效果基本相同或差别不明显，但土挤密桩地基的承载力和水稳性不及灰土挤密桩，选用上述方法时，应根据工程要求和处理地基的目的确定。
当以提高地基的承载力或增强其水稳性为主要目的时，宜选用灰土挤密桩法；当以消除地基的湿陷性为主要目的时，宜选用土挤密桩法。
【例题15】为消除湿陷性黄土地基的湿陷性，宜选用的地基处理方法为（）。
A、夯实水泥土桩法；
B、砂石桩法；
C、振冲法；
D、土
挤密桩法；答案：D
大量的试验研究资料和工程实践表明，土或灰土挤密桩用于处理地下水位以上的湿陷性黄土、素填土、杂填土等地基，不论是消除土的湿陷性还是提高承载力都是有效的。
但当土的含水量大于24％及其饱和度超过65％时，在成孔及拔管过程中，桩孔及其周围容易缩颈和隆起，挤密效果差，故上述方法不适用于处理地下水位以下及处于毛细饱和带的土层。
因此，当地基土的含水量大于24％、饱和度超过65％时，由于无法挤密成孔，故不宜选用上述方法。
因灰土挤密桩法或土挤密桩法具有就地取材、以土治土、原位处理、深层加密和费用较低的特点，在我国西北及华北等黄土地区已广泛应用。
6.3.4 加固机理
灰土挤密桩或土挤密桩加固地基是一种人工复合地基，属于深层加密处理地基的一种方法，主要作用是提高地基承载力，降低地基压缩性。
对湿陷性黄土则有部分或全部消除湿陷性的作用。
灰土挤密桩或土挤密桩在成孔时，桩孔部位的土被侧向挤出，从而使桩周土得以加密。
6.3.5 设计
1 桩的布置
灰土挤密桩或土挤密桩处理地基的面积，应大于基础或建筑物底层平面的面积。
并应符合下列规定。
(1)采用局部处理超出基础底面的宽度时，对非自重湿陷性黄土、素填土和杂填土等地基，每边不应小于基底宽度的0.25倍，并不应小于0.50m；对自重湿陷性黄土地基，每边不应小于基底宽度的0.75倍，并不应小于1.00m。
(2)当采用整片处理时，超出建筑物外墙基础底面外缘的宽度，每边不宜小于处理土层厚度的1／2，并不应小于2m。
2 处理深度
灰土挤密桩或土挤密桩处理地基的深度，应根据建筑场地的土质情况、工程要求和成孔及夯实设备等综合因素确定。
对湿陷性黄土地基，应符合现行的国家标准《湿陷性黄土地区建筑规范》的有关规定。
3桩径
桩孔直径宜为300～450mm，并可根据所选用的成孔设备或成孔方法确定。
为使桩间土均匀挤密，桩孔宜按等边三角形布置，桩孔之间的中心距离s，可为桩孔直径的2.0～2.5倍，也可按下式估算：
6承载力
灰土挤密桩或土挤密桩复合地基的承载力特征值，应通过现场单桩或多桩复合地基载荷试验确定。
初步设计当无试验资料时，也可按当地经验确定，但对土挤密桩复合地基的承载力特征值，不宜大于处理前的1.4倍，并不宜大于180 kPa；对灰土挤密桩复合
地基的承载力特征值，不宜大于处理前的 2.0倍，并不宜大于250kPa。
7变形
灰土挤密桩或土挤密桩复合地基的变形计算，应符合现行国家标准《建筑地基基础设计规范》(GB50007)有关规定，其中复合土层的压缩模量，可采用载荷试验的变形模量代替。
土或灰土挤密桩复合地基的变形包括桩和桩间土及其下卧未处理土层的变形。
前者通过挤密后，桩间土的物理力学性质明显改善，即土的干密度增大、压缩性降低、承载力提高、湿陷性消除，故桩和桩间土(复合土层)的变形可不计算，但应计算下卧未处理土层的变形，若下卧未处理土层为中、低压缩性非湿陷性土层，其压缩变形、湿陷变形也可不计算。
8其他设计要求
（1）桩孔填料
桩孔内的填料，应根据工程要求或处理地基的目的确定，桩体的夯实质量宜用平均压实系数控制。
当桩孔内用素土或灰土分层回填、分层夯实时，桩体的平均压实系数值均不应小0.96。
消石灰与土的体积配合比，宜为2：8或3：7。
【例题16】对于土或灰土挤桩，其桩体的夯实质量宜用（）控制。
A、平均压实系数；
B、压实系数；
C、平均挤密系数；
D、挤密系数；答案：A
（2）灰土垫层
桩顶标高以上应设置300～500mm厚的2：8灰土垫层，其压实系数不应小于0.95。
6.3.5 施工
灰土挤密桩或土挤密桩的施工方法是利用沉管、冲击或爆扩等方法在地基中挤土成孔，然后向孔内夯填素土或灰土成桩。
工艺较为简单，但确定施工工艺、选择成孔方法、施工顺序、向孔内夯填填料时应注意以下要求。
1成孔工艺
现在成孔方法有沉管(锤击、振动)或冲击成孔等方法，但都有一定的局限性，在城乡建设和居民较集中的地区往往限制使用，如锤击沉管成孔，通常允许在新建场地使用，故选用上述方法时，应综合考虑设计要求、成孔设备或成孔方法、现场土质和对周围环境的影响等因素，选用沉管(振动、锤击)或冲击、爆扩等方法成孔。
施工灰土挤密桩或土挤密桩，在成孔或拔管过程中，对桩孔(或桩顶)上部土层有一定的松动作用，因此施工前应根据选用的成孔设备和施工方法在场地预留一定厚度的松动土层，待成孔和桩孔回填夯实结束后将其挖除或按设计规定进行处理。
应预留松动土层的厚度，对沉管(锤击、振动)成孔，宜为0.5-0.7 m，对冲击成孔，宜为1.2-1.5m。
2被加固地基土含水量
拟处理地基土的含水量对成孔施工与桩间土的挤密至关重要。
工程实践表明，当天然土的含水量小于12％时，土呈坚硬状态，成
孔挤密很困难，且设备容易损坏；当天然土的含水量等于或大于24％，饱和度大于65％时，桩孔可能缩颈，桩孔周围的土容易隆起，挤密效果差；当天然土的含水量接近最优(或塑限)含水量时，成孔施工速度快，桩间土的挤密效果好。
因此，在成孔过程中，应常握好拟处理地基土的含水量不要太大或太小。
地基土宜接近最优(或塑限)含水量，当土的含水量低于12％时，宜对拟处理范围内的土层进行增湿，增湿土的加水量可按下式估算：
的压缩性和湿陷性。
抽样检验的数量，对一般工程不应少于桩总数的1％；对重要工程不应少于桩总数的1.5％；对不合格处，应采取加桩或其他补救措施。
2竣工验收
土或灰土挤密桩竣工验收时，承载力检验应采用复合地基载荷试验，检验数量不应少于桩总数的0.5％，并不应少于3点。
