九年级物理电路初探测试题

九年级物理《电路初探》单元测试1、在图2所示的各电路图中，能反映出Ll 、L2并联，开关S断开后L1仍能发光的是（）2、教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。

为使灯泡不宜过热被烧坏，要求：带动风扇的电动机启动后，灯泡才能通电发光；风扇不转，灯泡不能发光。

则如图所设计的四个简化电路图中最符合要求的是（）3、如图4的电路中，电流表测量的是( )A．通过灯L1的电流 B．通过灯L2的电流C. 通过灯L1和灯L2的电流之和 D．电源供给电路的总电流4、如图所示，在探究串联电路中的电压关系时．小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V．在表格中记录数据后．下一步应该做的是( )A．整理器材．结束实验B．分析数据．得出结论C．换用不同规格的小灯泡．再测出几组电压值D．换用电压表的另一量程．再测出一组电压值5、小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。

图2所示的模似电路图符合要求的是( )6、如图所示，闭合电键S ，灯L 亮，一段时间后灯L 熄灭。

若电路中只有一处故障，且只发生在灯L 或R 上。

现用一只规格相同且完好的灯L ′替换灯L ，正确的判断是 ( ) A ．若灯L ′亮，则灯L 一定断路 B ．若灯L ′亮，则灯L 一定短路 C ．若灯L ′不亮，则电阻R 一定断路 D ．若灯L ′不亮，则电阻R 一定短路7、如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是（ ） A 、L1灯丝断了B 、L1灯座两接线柱直接接通了C 、L2灯丝断了D 、L2灯座两接线柱直接接通了8、如图5所示，家庭照明灯的一种按键开关上常有一个指示灯。

在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置。

第十三章电路初探单元测试卷（满分：100分时间：60分钟）一、选择题（每小题2分，共24分）1．小聪同学的部分电学学习记录如下，其中错误的是( )A．电源是提供电压的装置B．电压表是测量电路两端电压的仪表C．断开的电路叫做短路D．电流表必须串联在待测电路中2．电路和水路有许多相似之处，在电路中和如图所示水路中的阀门作用相似的是( )A．电源B．用电器C．导线D．开关3．如图所示的电路中，当开关S1、S2均闭合后，则( )A．灯L1、L2都能发光B．灯L1、L2都不能发光C．灯L1能发光，L2不能发光D．灯L1不能发光，L2能发光4．如图所示的电路，闭合开关S后，比较a、b、c、d四处电流的大小，其中一定正确的是( )A．I a＝I d B．I a<I b C．I b>I c D．I c＝I d5．如图所示为简化了的电冰箱的电路图．图中M是电冰箱压缩机用的电动机，L是电冰箱内的照明灯．下列判断中正确的是( )A．开关S2断开时，照明灯与电动机并联B．开关S1、S2都闭合时，照明灯与电动机串联C．关上冰箱门时，S1自动断开，使得照明灯熄灭D．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作6．如图所示，要使灯泡L1和L2组成并联电路，应( )A．只闭合S2B．只闭合S3C．只闭合S1和S3D．只闭合S2和S37．在“探究并联电路中电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2的示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是( )A．L1的电流大于L2的电流B．L1的电流等于L2的电流C．L1的电流小于L2的电流D．无法比较L1、L2的电流大小8．如图所示的电路，将开关S闭合时，电压表V1和V2的示数分别为10 V和4V，则此时灯L2两端的电压为( )A．4V B．6V C．10V D．14V第8题第9题第10题第11题9．如图所示的电路中，开关S闭合后，小灯泡L1、L2均正常发光，则下列说法中正确的是( )A．灯L1和L2串联在电路中B．灯L1和L2并联在电路中C．甲、乙都是电流表D．甲是电压表，乙是电流表10．在探究串联电路的电压关系时，某同学使用的电路如图所示，他先用电压表正确测量了灯泡L1两端的电压，为了测量灯泡L2两端的电压，他想将电压表接A点的那一段导线改接到电路中的C点，而保持电压表接B点的导线不动．对这种做法的正确性以及理由三位同学进行如下的讨论：①甲同学：这种做法不正确，因为电压表正、负接线柱接反了；②乙同学：这种做法不正确，因为灯L2两端的电压值超出电压表的量程；③丙同学：这种做法正确，A点改接到C点时，电压表与灯L2是并联的．他们的讨论正确的是( )A．只有①B．只有①②C．只有②D．只有③11．如图所示是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表的示数为零，电压表的示数等于电源电压，则该电路中的故障是( )A．电源正极与a之间断路B．a、L1、b之间断路C．b、L2、c之间断路D．c与电源负极之间断路12．把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是( )A．水果电池把化学能转化为电能B．水果电池把电能转化为化学能C．水果电池把内能转化为电能D．金属片B是水果电池的正极二、填空题（每空2分，共36分）13．家庭电路中，各用电器之间是_______联的；节日用的一串小彩灯是_______联的．14．在连接电路时，开关必须_______（断开／闭合）；导线的两端要接在接线柱上，并_______（顺／逆）时针旋紧．15．如图所示的电路，要使灯L1、L2组成串联电路，应闭合开关_______；要使灯L1、L2组成并联电路，应闭合开关_______；同时闭合开关_______是绝对不允许的．16．使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用合适的量程，若不能预先估计，则应从电表_______（较大／较小）的量程起，并采用法来判断被测量值是否大于电表的量程．17．如图所示的电路，开关闭合时电流表甲测量的是通过_______（L1／L1和L2L2)的电流，电流表乙测量的是通过_______（L1／L1和L2/L2）的电流．L1和L2两只灯泡是_______（串联／并联）的关系．18．如图所示的电路中，闭合开关后，电流方向是由_______(A／C)到B，闭合开关的瞬间两灯_______（能／不能）同时发光．若电源电压为6V，发光时L2的灯丝突然断了，则L2上的电流将变为_______A，L2两端的电压变为_______V．第17题第18题第19题19．如图甲所示的电路中，电压表测量的是灯_______(L1／L2)两端的电压，电压表的示数如图乙所示，若电源电压为6V，则灯L2两端的电压为_______V．20．如图所示L1、L2两灯的电阻分别是R1、R2。

初三物理第十三章电路初探试卷姓名1．将两盏灯接在同一电源上，当闭合开关时，它们同时亮；断开开关时，同时熄灭。

则两盏灯( ) A．一定串联在电路中 B．一定并联在电路中 C．串联或并联都有可能 D．以上说法都错误2．如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮。

由此可以判断( ) A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路3．如图所示电路，电源电压为6 V，开关闭合后电压表示数为3．8 V，则( )A．L1两端电压为3．8 V B．L2两端电压为3．8 VC．电源、L1的电压之和为3．8 V D．L2两端电压为2．2 V4．如图所示的电路，关于灯L1与L2的连接方式和V1表与V2表示数大小的比较，下列说法正确的是( ) A．灯L1和L2串联，V1表的示数较大 B．灯L1和L2串联，V2表的示数较大C．灯L1和L2并联，V1表的示数较大 D．灯L1和L2并联，V2表的示数较大5．如图所示电路，下列说法中错误的是（）A．只闭合S1时，灯L1、L2串联 B．只闭合S2、S3时，灯L1、L2并联C．只闭合S1、S2时，只有灯L1发光 D．同时闭合S1、S2、S3时，电路短路，L1、L2都不发光第2题图第3题图第4题图第5题图6．用电流表测电路中L1的电流，下图所示接法中正确的是（）7．如图所示，粗心的小强把电流表当作电压表接在了L1的两端。

此时如果闭合开关，一定会发生（）A、电源短路B、电流表损坏C、L1不亮D、L2的灯丝烧断8．科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开．若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是( )9.如图所示电路，电源电压不变，当只闭合S1时，电压表的示数为3 V；当只闭合S2时，电压表示数为4．5 V，则此时L1和L2两端的电压分别为( )A．3 V和7．5 V B．1．5 V和4．5 V C．3 V和1．5 V D．1．5 V和3 V10．如图所示电路中，电源电压不变，当S 由闭合到断开过程中( )A ．电压表、电流表示数都变小B ．电压表示数不变，电流表示数变大C ．电压表示数变大，电流表示数不变D ．电压表示数变大，电流表示数变小11.如图所示的电路中，电源电压不变，闭合电键S 后，灯L 1、L 2都发光。

九年级第十三章电路初探检测题（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝2 1.5V3VU⨯根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为2V+0.1V2 2.2V⨯＝(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．瑞瑞和欢欢在网络上看到用土豆点亮LED小灯泡的视频，为了验证视频的真实性，他们找来一些物品，按照视频中的方式连接了如图所示的实验电路：(1)闭合开关后，LED小灯泡果真被点亮了。

此时，土豆相当于电路中的__________，该装置实现的能量转化是___________能转化为电能；(2)为什么土豆能够点亮LED小灯泡呢？通过查找资料他们了解到：铜片和锌片在电解质（即土豆中富含的果酸）的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流。

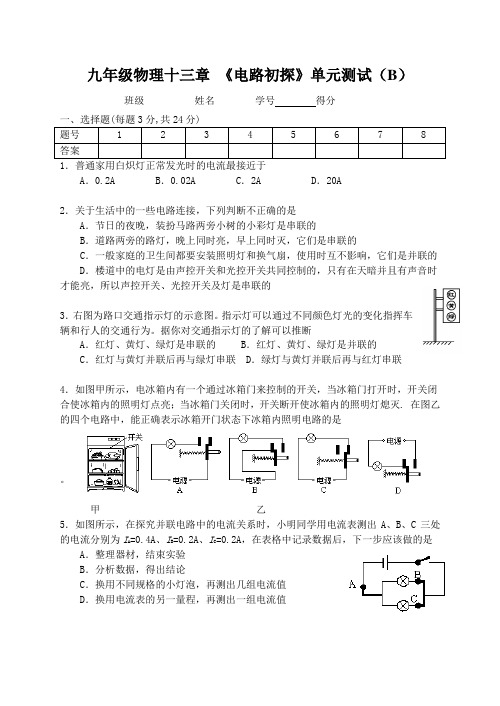

九年级物理十三章《电路初探》单元测试（B）班级________ 姓名________学号得分________A．0.2A B．0.02A C．2A D．20A2．关于生活中的一些电路连接，下列判断不正确的是A．节日的夜晚，装扮马路两旁小树的小彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的3．右图为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联4．如图甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是。

甲乙5．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.4A、I B=0.2A、I C=0.2A，在表格中记录数据后，下一步应该做的是A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值6．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路。

当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是A、A1的示数变大，A2的示数不变B、A1的示数变小，A2的示数变大C、A1的示数变大，A2的示数变小D、A1的示数不变，A2的示数变大7．在如图所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光，用电压表逐段测量，结果是Uab=0V，Uad=6V，Ubc=0V，Ucd=6V，由此可判断此电路的故障可能是A．电路的a、L1、b部分发生断路B．电路的b、L2、c部分发生断路C．电源部分发生短路D．电路的c经滑动变阻器至d部分发生断路8．如图所示的电路板上有两个可以旋下的小灯泡，在板面上只露出四个接线柱，一个开关，另有一只带有导线的电压表，老师让王丽判断通过两灯的连接方式，以下方案中最简单可行的是A．拐下一个灯泡，观察另一灯是否发光B．用导线将一灯短路C．用电压表测得AB和CD接线柱间的电压关系D．闭合开关，观察两灯亮度二、填空题和作图题：(填空题每空1分，作图题8分，共32分)9．一些家用电器的内部结构中常常装有控制开关，这些开关一般与相应的用电器 ______联．还有一些家用电器内部又分成好几个不同的工作部分，如双桶洗衣机分洗涤侧和脱水侧，分别由两个电动机来工作，根据你的经验，这两个电动机应该是_______联的．电动机转动时，____ _能转化为__________能和__________能。

物理九年级上册第十三章电路初探单元综合测试（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行______；(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。

小聪的办法是否正确？请说明理由。

答：______；理由：______；(5)测出AB、BC、AC之间的电压，记录在图表格中。

根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V3.1 1.44.5【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据【解析】【分析】【详解】(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

电路初探测试题本卷贰O贰贰年贰月捌日编写；出题人：令狐学复；欧阳化语；令狐理总。

一、选择题〔30分〕1、现代战争中使用了很多新型炸弹．有一种石墨炸弹爆炸后释放出大量的纤维状的石墨覆盖在发电厂的设备上，使得发电厂瘫痪．这种炸弹的破坏方式主要是 ( )A. 炸塌厂房B. 炸毁发电机C. 使输电设备短路 D．切断输电线2、用电器正常工作时，电流最接近 200 mA的是 ( )A学生用计算器 B. 手电筒 C. 家用空调 D．电饭锅3、如右图所示，闭合开关S后，电路中最容易损坏的是 ( )A. 灯泡LB. 电流表AC. 电压表V l D．电压表V24、有一种叫做“压电陶瓷〞的电子元件，当挤压或者拉伸它时，它的两端就会形成一定的电压，这种现象称为压电效应．一种燃气打火机，就是应用了该元件的压电效应制成的．只要用大拇指压一下打火机上的按钮，压电陶瓷片就会产生10 kV--20 kV的高压，形成火花放电，从而点燃可燃气体，在上述过程中，压电陶瓷片完成任务的能量转化是 ( )A. 化学能转化为电能B. 内能转化为为电能C. 光能转化为内能 D．机械能转化为电能5、在实验室，小慧同学发现一个电流表有两个量程，大量程是0～9 A，小量程模糊不清．为了测量小量程是多少，她先用大量程接入电路，指针位置如图(a)所示，然后再改用小量程接入同一电路，指针指示如图(b)所示，那么电流表的小量程为 ( )A. 0～0.6 AB. 0～1 AC. 0～6 AD．0～3 A6、在如图(a)所示电路中，当闭合开关后，两个电表指针偏转均如图(b)所示，那么电阻R1和R2两端的电压分别为 ( )A. 5.6 V 1.4 VB. 7 V 1.4 VC. 1.4 V 7 VD．1.4 V 5.6 V7、如图是理发用电吹风机的电路，其中电热丝通电会发热，电动机通电会送风，选择开关S同时与哪两个触点接触时，电吹风机送出来的是热风 ( )A. 1和29题B. 2和3C. 3和4D．4和59、闪烁的彩灯衬托出城的热闹与繁华，彩灯的内部构造如下图，彩灯是采用串联的方式接入照明电路的，任一彩灯的灯丝熔断后，其他的彩灯仍继续发光，其原因是彩灯的构造中有( )A. 特殊的灯丝B. 金属杆引出线C. 与灯丝并联的带绝缘层的金属丝 D．彩灯内充有特殊的气体10、图为路口交通指示灯的示意图．指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为．据你对交通指示灯的理解可以推断 ( )A. 红灯、黄灯、绿灯是串联的B. 红灯、黄灯、绿灯是并联的C. 红灯与黄灯并联后再与绿灯串联D ．绿灯与黄灯并联后再与红灯串联11、如下图电路中，电压表V l 、V 2、V 3的示数分别为U 1、U 2、U 3，电流表A l 、A 2的示数分别为I 1、I 2，那么以下关系式正确的选项是( )21312,.I I U U U A =+= 21312,.I I U U U B === 21321,.I I U U U C <=+ 21312,.I I U U U D >+=12、如下图电路，开关闭合时，电压表V l 的读数是4 V ，电压表V 2的读数是6 V ，电流表A 的读数是0.2A.假如把电压表V l 换成电流表A l ，电压表V 2换成电流表A 2，电流表A 换成电压表V ，那么电压表的读数是 ( ) A. 2 V B. 4 V C. 6 V D ．10 V13、小明按如以下图甲所示的电路进展实验，当开关闭合后，V l 和V 2的指针位置完全一样，如图乙所示，造成这一现象的原因是 ( )A. 可能L l 开路B. 可能V l 和V 2所选量程不同，L l 短路C. 可能L 2短路 D ．可能V l 和V 2所选量程不一样，电路各处完好14.在以下图示电路中，电源电压保持不变，闭合电键S ，电路正常工作，一段时间是后，发现其中一个电压表示数变小，那么 ( )A. 灯L 可能变暗B. 灯L 亮度可能不变C. 电阻R 可能断路 D ．电阻R 可能短路13题14题15题15.如上图所示，电源电压一定．关于电路的工作情况，以下说法正确的选项是( ) A. 只闭合s l 时，两只灯泡是串联的B. 假设先闭合s l ，再闭合S 2，电压表读数不变，电流表读数变大C. 假设将电压表和电流表位置对调，闭合S 1、S 2后，那么两表都被烧坏 D ．假设灯L l 被短路，闭合S l 、S 2后，那么灯L 1不亮，灯L 2亮，电流表损坏 二、填空题 〔24分〕1、在电灯、收音机、电饭煲、电热毯中，将电能转化为内能和光能的是2、如以下图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动。

教科版九年级物理电路初探检测卷（有答案）一、单选题（共15题；共30分）1. ( 2分) 如图所示的四个电路中，各灯泡是并联的是（）A. B. C. D.2. ( 2分) 如右图所示的电路, 闭合开关, 小灯泡正常发光。

若将小灯泡和电流表的位置互换，则闭合开关后的现象是（）A. 小灯泡不发光，电压表没有示数B. 小灯泡不发光，电流表没有示数C. 小灯泡正常发光，电压表没有示数D. 小灯泡正常发光，电流表没有示数3. ( 2分) 关于电流方向下面说法正确的是（）A. 不同导体中电流方向的规定是不同的B. 电子定向移动的方向规定为电流方向C. 电路中电流方向是从电源的负极经用电器后流向正极D. 正电荷定向移动的方向规定为电流方向4. ( 2分) 一只开关同时控制两盏灯，则两盏灯（）A. 一定串联B. 一定并联C. 可能串联D. 以上说法都不对5. ( 2分) 关于电压表、电流表的使用说法错误的是（）A. 电压表并联在被测电路两端，所测量的电压不能超过其量程B. 绝对不允许用电压表直接测量电源的电压C. 必须使电流从“+”接线柱流入，从“﹣”接线柱流出D. 电流表要串联在电路中6. ( 2分) （2016•湘西州）如图所示，小红正准备将一电表接入电路中，她这是要测量电路中的（）A. 电流B. 电压C. 电阻D. 电能7. ( 2分) （2011•柳州）一节新干电池的电压是（）A. 1.5VB. 15VC. 36VD. 220V8. ( 2分) 下列所示的电路中,属于串联电路的是()A. B. C. D.9. ( 2分) 把两个小灯泡串联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列分析正确的是（）A. 通过灯L1的电流大B. 通过灯L2的电流大C. 灯L1和灯L2的电流一样大D. 无法确定10. ( 2分) 如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作。

过了一会儿，突然一个灯泡不亮，且两电表的示数都变大，则电路出现的故障可能是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路11. ( 2分) 酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图所示．图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小．如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（）A. 电流表示数不变B. 电流表示数变大C. 传感器R2两端的电压变大D. 定值电阻R1两端的电压不变12. ( 2分) 汽车转向前，司机会拨动转向横杆，同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，下列说法正确的是（）A. 两灯一定是串联B. 两灯一定是并联C. 两灯的电阻一定相等D. 通过两灯的电流一定相等13. ( 2分) 由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是()A. 两灯泡一定是串联连接B. 两灯泡一定是并联连接C. 以上两种情况都有可能D. 以上都不对14. ( 2分) 如图所示的电路，将AB 两端接入10V 电源，电压表示数为3V，拆去AB 两端电源，再将CD 两端接入10V 电源，电压表示数为7V，则R1:R3的值为（）A. 49:9B. 7:3C. 10:3D. 100:2115. ( 2分) 当自动电压力锅压强过大或温度过高时，发热器都会停止工作。

初三物理《电路初探》单元测试题一、选择题（每题5分，共40分）1．用两段导线、一节电池设法使一只小灯泡发光，某同学尝试了如图所示的几种连接，你认为不能．．使小灯泡发光的是（ ）2．以下电路中，电路正确而且有电流通过的是（ ） 3．下列电路图与实物图一致的是（ ）4．在如图所示的电路中，为使灯L 1与L 2并联，应 （ ）A ．闭合开关S 1、S 2，断开S 3B ．闭合开关S 1、S 3，断开S 2C ．闭合开关S 2、S 3，断开S 1D ．同时闭合开关S 1、S 2、S 35．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为I A =0.4A 、I B =0.26A ，则I C 的大小为 （ ）A ．0.4AB ．0.26AC ．0.2AD ．0.14A6．在用电压表测某电阻两端的电压时，若选用0～3V 的量程，测得的电压值为2.2V ；若使用0～15V 量程，测得的电压值为2.0V ，那么该电阻两端电压的大小应是 （ ）A ．2.2VB ．2.0VC ．2.1VD ．无法确定7．在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a 、b 、c 三处的电流大小．为了进一步探究a 、b 、c 三处的电流大小有什么关系，他下一步的操作应该是（ ） A ．将电源两极对调，再次测量a 、b 、c 三处的电流 B ．改变开关S 的位置，再次测量a 、b 、c 三处的电流C ．将图中两只灯泡位置对调，再次测量a 、b 、c 三处的电流D ．换用不同规格的灯泡，再次测量a 、b 、c 三处的电流8．如图所示，开关S 闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是（ ）第7题图 第8题图第1题图第2题图第4题图第10题图A ．电流表坏了或未接好B ．L 1的灯丝烧断或灯座未接通C ．L 2的灯丝烧断或灯座未接通D ．电流表和L 1、L 2都坏了 二、填空9．家庭电路中，开关跟它控制的灯之间应_______联；插座跟电灯之间应________联．10．图示的电流表表盘上的每一小格表示______A ，指针示数是_______A (电流表量程为3A)． 11．如图所示当开关闭合后电流表A 1示数为0.3A ，通过灯L 1的电流为 A ，电流表A 2的示数为 A ． 12．家庭照明电路的电压为 V ，只有不高于 V 的电压对人体来说是安全的．产生雷电时，云层之间、云层和大地之间的电压 家庭照明电路的电压（选填“大于”、“等于”或“小于”）．13．如图所示．电源电压是6V ，当s 闭合时．电压表的示数为2V ．电压表测的是灯 两端的电压．灯L 1两端的电压为 V ．三、作图（每题4分，共8分）14．请照图甲所示的电路图，用笔画线，将图乙中各个元件连接起来．15．如图是一个电学实验的实物连线图，请在右边方框内画出它的电路图．四、实验探究（每空3分，共15分） 16．【探究名称】探究并联电路中电流的关系【提出问题】如图所示的并联电路中,流过A 、B 、C 各处的电流之间可能有什么关系？ 【设计实验与进行实验】⑴按图示连接电路；⑵把电流表分别接入到电路中的A 、B 、C 处,测出它们的电流,填入右表；⑶为了防止个别偶然因素的影响,我们可以采用以下两种方法之一，重复上面实验步骤． 方法一：改变电源电压 方法二：更换其中一条支路中的电阻(阻值不同)【分析与论证】⑴在拆接电路时,开关必须______；⑵上面设计的表格中存在的不足之处是：电路图第15题图 第14题图C第13题图第11题图 第16题图-1__________________；右图中的实验现象说明⑶表格补充完整后，通过对上面数据的分析,后面两次实验是采用方法______进行的，可以得出结论:并联电路干路中的电流等于________________________________．三、识图与实验17、请将图21中的各元件符号连成电路图。

九年级(上)物理电路初探单元测试卷班级姓名一、填空题1 .同学们了解一些常见电现象的电流、电压，对我们处理一些问题是有益处的，如手机通话时的电流约为 300mA=A 天空产生闪电时电压约为 107V=kV.2 .如图所示，若只需灯 L i 发光，则需用导线只连接 接线柱；若只用导线连接 日C 接线柱，则灯L i 、L 2 联；若使灯L i 、L 2并联，则接线柱 A 与B 连接，接线柱C 与 连接.3 .如图1所示的电路中，电压表所用的量程不明，当电路闭合后， V i 和*的示数分别如图2所示.则V i 用的量程是 V, V 2用的量程是 V,小灯泡L i 上的电压 是.,它们是 联的；当S 、S 2闭合时，能亮的灯是5 .如图所示，回答下列问题.(i)若只使灯Li 亮，应闭合开关 ,断开开关 . (2)若只使灯L2亮，应闭合开关 ,断开开关 .(3)若灯L i 、L 2组成串联电路，应闭合开关 ,断开开关 . (4)若灯L i 、L 2组成并联电路，应闭合开关 ,断开开关 .(5)若将S 、&、S 同时闭合，则Li 、L2将 (填“亮”或“不亮”)，此时电 路发生.二、选择题6 .电流的基本单位是( )A.米B.安培C.秒D.千克____________ 联.4.如图所示，当 S i 、S 2断开时，能亮的灯是(第4题)(第5题)7 .下列各电路中，闭合开关，两个灯泡不能都发光的电路是（ ）E I~《一——।8 .如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工 作的电路是（）A. 0.1A B , 0.2A C , 0.3A D , 0.5A10 .楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能. 科研人员利用光敏材料制成“光控开关”，天黑时自动闭合； 天亮时自动断开.利用声敏材料制成“声控开关”，当 有人走动发出声音时，自动闭合；无人走动时，自动断开.若将这两个开关配合使用，就可 以使楼道灯变得“智能化”，这种“智能”电路正确的是（）11 . （2分）如图所示电路中，电键 S 闭合后，两灯均不亮，用电压表测量发现Ub 为零，U bc为电源电压，由此可以判断（）A.夕T L i 开路B.夕T L i 短路C.夕T L 2开路D.夕T L 2短路A .B .C .D12 .如图所示的电路中，当开关 S 闭合时，灯L i 、L 2均不亮.某一同学用一根导线去查找电路的故障.他将导线先并联在L i 两端时，发现L 2亮，灯L i 不亮，由此判断（ ）€）-0-]A.夕T L i 断路B.夕T L i 短路C.夕T L 2断路D.夕T L 2短路13 .如图所示的电路中，若 V i 的读数为2V, V 2的读数为3V,则V 的读数为（ ）A. iVB. 2VC. 3VD. 5Vi4.如图，L 是灯泡，且两灯均正常发光，“0” 处可以连接电流表、电压表测量电路中 的电流、电压，以下说法中正确的是（）电流表损坏，断路，其他元件完好 灯L i 发生灯丝烧断 灯L 2发生短路，其他元件完好16 . （2分）如图所示，当开关闭合后，电压表测量的是（1(—A.夕T L i 两端的电压B.次T L 2两端的电压A. a 为电流表,B. a 为电压表,C. a 为电流表,D. a 为电流表, b 为电压表，c 为电流表 b 为电压表，c 为电流表 b 为电流表，c 为电压表 b 为电流表，c 为电流表i5.如图所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电 B.C.DC.电源电压D.电压表接法不对，无法测量17 .如图所示，电源电压是 5V 并保持不变，开关 S 闭合后电压表的示数为 3V,则（）L 2两端的电压为3V L i 两端的电压为 5 V S 、S 2,下列对电路的分析正确的是（A. L i 与L 2串联 B .电流表A i 测L i 的电流C.当开关S 2断开时，通过L i 的电流变小D.当开关&断开时，电流表 A2的示数变小19 .在如图甲所示的电路中，当开关闭合后， 两个电压表的指针偏转均为图乙所示，则两个6V 和 i.2V C. 4.8V 和 i.2V D. i.5V 和 3V20 .如图，是一个能吹冷风、温风、热风的电吹风的简化电路，其中M 是电动机，通电后能吹风，R i 、R 2是阻值相等的发热电阻丝， 通电后能发热，电吹风接通电源且开关 S 闭合后（）A.若1^合S i 、S 2,则吹出的是冷风B.若|汨合S 、则吹出的是热风C.若I ^合S i 或S 2,则吹出的是温风D.若断开S i 、S 2,则吹出的是温风 三、解答题A. L i 两端的电压为 3VB. IC. L 2两端的电压为2VD. I 18.如图所示电路，闭合开关灯泡两端的电压分别为21.如图是一个理发用电吹风的实物简图，其中当开关S i闭合时，电吹风吹冷风，只有电动机工作，电热器(电阻)不工作；当&也同时合上时吹热风，此时电动机工作，电热器也工作.请你以笔代线把未画好的部分图补充完整.22.以笔代线将根据甲图中的电路图连接电路( A的量程为0〜0.6A, A2为0〜3A)甲乙23.按左图所示的实物连接图，在实物图右方虚线框内画出相应的电路图.24.小明在学习“探究串联电路中的电流”时，对于电路中的电流，他根据“电路中每一个用电器都消耗一定的电能”这一生活经验，提出猜想：“串联电路中的电流越来越小，最终减为零”.给你电源、开关、电流表各1个、灯泡3个、导线若干，请用实验检验小明的猜想是否正确.(1)画出你设计的电路图.(2)扼要写出你的操作步骤.25.某同学照图所示的电路图将实物连接起来，闭合开关S后，观察电流表读数如下的示数,A i的示数是0.5A,经过L2的电流是另一条支路中的两倍.求：(1)L2中的电流是多少安培？(2)干路中电流表的读数是多少？(3)两表的量程分别应取多大的量程.(4)在图中标出两表的正负接线柱.I -- . ------® ------------ -------- °L;S， --26 .根据如图所示电路，回答下列问题. 电压表V i 和%分别测量的是哪些电灯或哪个电灯的电压？ 若M 的读数为2.0V, V 2的读数是5V,则L 2两瑞的电压是多少伏? 在图中标出两个电压表的正、负接线柱.27 .物理课上老师做了水果电池的实验.课后，同学们找来了橙子、柚子、西红柿、土豆、 苹果、蕃茄，想尝试自制水果电池.(1)小明将一块铜片和一块铁片插入蕃茄中，做了一个“蕃茄电池”，他想知道“蕃茄电 池”的正、负极分别是哪端.现有的器材是： 实验室用的双量程电流表及电压表各一个，导线若干.小明面临的问题是， 用哪个电表较好？你认为比较合理的 ;如果选用 另一电表，会遇到的问题可能是 .(2)小军想探究“水果电池的电压大小与哪些因素有关”.(a)请你针对他想探究的问题，提出猜想，并写出其中的两个猜想，猜想一： ; 猜想二：.(b)下表是在一定电压下， 用电流表研究通过苹果的电流与苹果的形状、甜度的相关实验数据.根据表格中的信息，把能得出的探究结论填在横线上(要求写出两条)苹果1 (一般甜)苹果2 (较甜) 苹果3 (很甜)口敕 J L J LI.100 (9 A) 200 (科 A) 300 ( A A) 削了皮 100 (9 A) 200 (科 A) 300 ( A A) 切掉一部分 100 (9 A)200 (科 A)300 ( A A)结论一：; 结论二：.28.某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关, 值班室的电铃就响，且与该病床相对应的指示灯亮.在图中画出正确的连接方法.(1)(2)(3)病床229.请在图中根据标出的电流方向，从电池组、电流表、电压表三个元件符号中选出两个, 并分别填入电路的空缺处.填入后要求：(1)闭合开关，小灯泡L i和L2都能发光；(2)小灯泡L i和L2并联连接.30.某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等.她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表 3只、灯泡2只、开关1个、电池和导线若干进行实验.(1)画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是的.检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中.b/A I c/A I a/A0.18 0.18 0.36晓丹同学分析数据后得出结论：并联电路中各支路电流相等.(2)晓丹得出错误的实验结论，主要原因是 .(3)请你对接下来的实验提出改进措施(一条即可) .(4)晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来.造成这种现象的原因是 .答案解析1.解：300mA=300 1A=0.3A；1000107V=107 x 10 3kV=104kV.故答案为：0.3 ; 1042.解：(1)由图可知，将C D用导线连接起来，只有灯L1接入电路，L1发光，L2不发光; 如图甲所示；pH”一.......... FB(2)若只用导线连接B、C接线柱，电路中只有一条电流路径，灯L「L2为串联电路；如图乙所示；(3)若接线柱A与B连接，接线柱C与D连接，则电路中有两条电流的流通路径，灯L1、L2并联，如图丙所示；丙故答案为：C、D;串；D.3.解：M的示数应大于V2的示数，观察图中两电压表的示数，可知M应选择0〜15V的量程，读数为6V,V2应选择0〜3V的量程，读数为2.5V. L1两端的电压为两电压表示数之差，既：6V-2.5V=3.5V .答：0〜15, 0〜3, 3.5V4.解：(1)当$、S2都断开时，灯L1、L3首尾顺次连接，接入电路与电源构成闭合回路，它们是串联关系，L1、L3都能发光，灯L2断路不能发光，等效电路图如图一所示；I 1图一(2)当&、&都闭合时，灯L2、L3先首首相连、尾尾相连，再接入电路与电源构成闭合回路，它们是并联关系，L2、L3都能发光；灯L1被短路不能发光；等效电路图如图二所示.-0-T也图二故答案为：L i、L3；串联；L2、L3；并联.5.解：(1)若只使灯L i亮，应闭合开关S2,断开开关S1S3.(2)若只使灯L2亮，应闭合开关S i,断开开关S 2s.(3)若灯L i、L2组成串联电路，应闭合开关S3,断开开关S1S2.(4)若灯L i、L2组成并联电路，应闭合开关S£i,断开开关S3.(5)若将S i、S2、S3同时闭合，则L i、L2将不亮，此时电路发生短路.故本题答案为：(i); S2；S i S3；(2) S i；S2s3；(3) S3；S i S2; (4) S2S" S3；(5)不亮；短路.6.解：据课本知识可知，电流的基本单位是安培，常用单位有毫安、微安.故选： B.7.解：A、由图示电路图可知，两灯泡并联，I^合开关，两灯泡都发光，故A错误；日由图示电路图可知，两灯泡串联，I^合开关，两灯泡都发光，故B错误；C由图示电路图可知，闭合开关，灯L2发光，灯L i被短路，不能发光，由此可知，两个灯泡不能都发光，故C正确；D由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C.8.解：A、开关能同时控制两盏灯，两灯并联，若一盏灯的灯丝断了，不影响另一盏灯的工作，故A符合题意；日两灯泡串联，互相影响，故B不符合题意；C两灯并联，但开关不能同时控制两盏灯，故C不符合题意；D两灯泡串联，故D不符合题意.故选A.9.解：因两灯并联，故两支路中的电流之和等于A中的电流，即I=0.2A+0.3A=0.5A故选D.10.解：A当声控开关闭合时，电灯被短路，电灯不亮.故A不符合题意.日光控开关和声控开关是并联的，光暗到一定程度或有声音时都能使电灯发光.故B不符合题意.C当光控开关闭合时，电灯被短路，电灯不亮.故C不符合题意.D光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光.故D符合题意.故选：D.11.解：开关S闭合时，L i、L2都不亮，即该电路是断路；由题意可知，U bc=6V,说明b与电源的正极之间、c与电源的负极之间是连通的；Ub=0,说明a与电源的正极之间或b与电源的负极之间有断开的地方；综合分析可知，开路的位置在bc之间，即灯L2的灯丝可能断了.故选C.12.解：闭合开关时两灯均不亮，说明电路中应有断路存在，或是两灯均短路；用导线先并联在L i两端时，发现L2亮，灯L i不亮，说明这时电路已形成通路，即L2及开关应是正常的，同时因导线与灯L i并联，则不可能为灯L i短路，故只能为灯L i发生了断路；故选A.13.解：因V i测的是灯泡L i的电压，V2测的是灯泡L2的电压，V测的是总电压，所以在串联电路中，总电压V=V+V2=2V+3V=5V故选D.14.解：由图可知a表跟灯泡L i并联，所以应为电压表；b表与灯泡L2并联，应为电压表；c表跟灯泡L2串联，所以应为电流表.由上述可知选项A C、D都不正确.故选B.15.解：A如果电源接线接触不良，整个电路都是断路，电流表电压表都无示数. 此选项不符合题意；B电流表损坏，整个电路都是断路，电流表电压表都无示数.此选项不符合题意；C灯L i发生灯丝烧断，电流表断路无示数，电压表相当于串联在电路中测量电源电压有示数.此选项符合题意；D灯L2发生短路，L i发光，电流表有示数，电压表有示数但小于电源电压.此选项不符合题意.故选C.16.解：电压表的使用规则之一是：并联在电路中，即与被测电路并联；此题中，电压表与灯泡L i 并联；故电压表是测L i两端的电压；故选A.17.解：由电路图可知，两灯泡串联，电压表测L2两端电压，电压表示数是3V,则L2两端电压U=3V,故B正确、C错误；灯L i两端电压U=U- U2=5V- 3V=2V,故AD错误；故选B.18.解：A A i、L2、&三个元件在同一支路上，L i单独在一个支路上，所以是并联电路，故A错误；B A i、L2在同一支路上，所以A,是测L2电流，故B错误；C当开关S2断开时，L2所在支路断路，电流变为0,而L i所在支路电流不受影响，故C错误；D当开关S2断开时，L2所在支路断路，电流变为0,而L i所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确.故选：D.19.解：①由电路图可知：灯泡L i、L2串联，电压表V i测电源电压，电压表 *测的是灯泡L i两端的电压；②由上述分析知：电压表V i的示数应大于V2的示数；由题意知，两电压表的指针位置相同，则它们的量程不同；电压表V i的量程是0〜15V,由图知它的示数U/i=6V;电压表V2的量程是0〜3V,由图知它的读数U V2=1.2V.③电压表V2测的是灯泡L i两端的电压，所以灯泡L i两端的电压U i=U/2=1.2V;由于灯泡L i、L2串联，电压表V i测电源电压，由串联电路的特点知：灯泡L2两端的电压U2=U/i -U V2=6V- 1.2V=4.8V .故选A.20.解：(1)若将开关S i、&都闭合，电动机和电热丝与电源并联，电流分两路分别经过电动机和两个电热丝，则电吹风吹出的是热风；故A错误，B正确(2)若闭合S i或电动机和R i或R2与电源并联，则吹出的是温风，故C正确；(3)若断开S、S2,只闭合开关S,电流只经过电动机，所以电吹风吹出的是冷风；故D 错误；故选BC.21.解：开关S i控制整个电路，电动机和电阻丝并联连接，开关 &控制电阻丝，根据实物电路完成电路图.图示如下：22 .解：根据电流流向法，先从正极出发依次串联开关、灯泡 L i 、电流表A i 、回到负极，然后把灯泡L 2、电流表A 2串联后，再把灯泡 L i 的右端与灯泡L 2的右端相连、电流表 A 的负 接线柱和电流表 外的负接线柱相连即可，(注意A i 选0〜0.6A 量程，A 选0〜3A 量程)，如 下图所示：23 .解：由分析知两个电灯是并联，电流表测量 L i 中的电流，电压表测量两个电灯两端的24 .答：(i)实验电路图：实验电路如右图所示； (2)实验步骤：①根据电路图连接好电路； ②闭合开关S,读出电流表的示数I a ；③将电流表分别接在 b 、c 处，读出电流表示数I b 、I c ； ④比较I a 、I b 、I c 的大小，得出结论.Li L2 La25 .解：由电路图可知，两灯泡并联，电流表 A i 测L i 支路的电流，电流表 A 测干路电流.(i)因经过L2的电流是另一条支路中的两倍，所以，L 2中的电流：I 2=2I i =2X0.5A=i.0A ；(2)因并联电路中干路电流等于各支路电流之和，答图如下:所以，干路中电流表的示数：I=I i+I 2=0.5A+i.0A=i.5A ;(3)电流表A的示数为i.5A,则量程为0〜3A;电流表A i的示数为0.5A,则量程为0〜0.6A;(4)电流从电流表的正接线柱流入、负接线柱流出，两表的正负接线柱如下图所示：答：(1) L2中的电流是1.0A;(2)干路中电流表的读数是 1.5A;(3)电流表A的量程为0〜3A,电流表A i的量程为0〜0.6A;(4)两表的正负接线柱如上图所示.26.解：(1) V i并联在了L i的两端，测量L i两端电压；V2并联在了L i、L2两端，测量的是L i、L2两端电压总电压；(2) L2两端的电压U2=U- U i=5V- 2V=3V;(3)根据电压表的使用规则可知：与电源正极相连的接线柱是正接线柱，与电源负极相连的接线柱是负接线柱.如图：(4)不相同，V2的读数是5V,故用的是0〜15V的量程，V i的读数是2V,故用的是0〜3V 的量程. 答：(i)电压表V i和V2分别测量的是L i两端电压；V2测量的是L i、L2两端电压之和；(2) L2两瑞的电压是3伏；(3)如上图所示.(4)不相同；V2的读数是5V,大于3V,故用的是0〜15V的量程，V i的读数是2V,小于3V, 故用的是0〜3V的量程.27.解：(1)使用电压表判断电源正负极比较合理；应用电流表判断电源正负极时，电路中应接入保护电阻，由题目所提供的实验器材可知，没有电阻，如果用电流表判断电源正负极，电路短路，可能会损坏电流表与电源.(2) (a)可以根据自己的经验提出：水果电池的电压大小可能与水果的酸甜程度、水果的种类、大小、形状、是否成熟、等有关；(b)从表格中可以得出，在电压一定时，通过苹果的电流与苹果的甜度有关，而与苹果的形状无关. 故答案为：(1)电压表；电路短路，可能会损坏电流表；(2) (a)水果电池的电压大小可能与甜度有关；水果电池的电压大小可能与水果种类有关；(b)水果电池的电压大小与甜度有关；水果电池的电压大小与水果大小无关.28.解：如图所示：30.解：(1)为保护电路安全，在连接电路过程中，开关应该是断开.(2)两灯泡并联，灯泡两端电压相同，通过灯泡的电流相等，这说明所选用的灯泡规格相 同，从而得出了错误的结论，为得出普遍结论，应采用不同规格的灯泡进行实验.(3)为得出普遍结论，换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变 电源电压进行多次实验.(4)灯丝的电阻随着温度的升高而增大，刚闭合开关时，灯丝的温度较低，电阻较小，电 流较大，电流表指针偏角较大；当灯泡发光后灯丝温度升高，电阻增大，电路电流减小，电 流表示数减小，最后达到稳定.故答案为：(1)断开；(2)选用相同规格的灯泡进行实验； (3)换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次实验； (4)灯丝的电阻随着温度的升高而增大.刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温 度升高，电阻增大，电流减小.(1)如果电源在左侧, 若右端为电流表则灯泡(2)电源应位于右端, 若左端为电压表则灯泡 符合题意.故答案如下图所示：根据电流方向可知，下端必须为正极；L2短路、灯泡不发光，若右端为电压表则两灯泡串联，不符合题意.且下端为正极；。
